Producttype	Omkeerbare trilplaat
Merk	Altrad Belle
Model	RPX 35/60D
Afmetingen (L x B x H)	1067 x 700 x 1205 mm
Gewicht	Ongeveer 170 kg (afhankelijk van motor)
Motorisatie	Benzine Honda GX200 (5,5 pk) of Diesel Hatz 1B20
Brandstoftoevoer	Loodvrije benzine of Diesel
Tankinhoud	Benzine: 3,1 L; Diesel: zie motorhandleiding
Geluidsniveau	Conform richtlijn 2000/14/EG (waarden op etiket)
Hoofdfuncties	Bodemverdichting, sleuven, wegenherstel; vooruit/achteruit
Koppeling	Centrifugaal
Bediening	Verstelbare stuurhendel, vooruit/achteruit hendel, gasknop
Veiligheidsvoorzieningen	Noodstop, motorstopknop, automatisch terug naar vooruit als losgelaten
Normaal onderhoud	Controle motorolie en hydrauliekolie, luchtfilter, bougie, riem
Onderhoud elke 8 uur	Controleer motoroliepeil
Onderhoud elke 50 uur	Motorolie verversen (eerste maand)
Reserveonderdelen	Uitsluitend originele Altrad Belle onderdelen gebruiken
Garantie	12 maanden voor de oorspronkelijke koper (exclusief normale slijtage)
Algemene informatie	CE-conformiteitsverklaring beschikbaar; recyclebaar aan het einde van de levensduur

Veelgestelde vragen - BELLE RPX 35/60D ALTRAD

Hoe start ik de trilplaat BELLE RPX 35/60D?

Om te starten, open de brandstoftoevoer, zet de choke (koude motor), plaats de bedieningshendel in de stopstand, trek vervolgens krachtig aan de startkabel (benzinemotor) of draai de sleutel om (elektrische diesel). Raadpleeg de startsectie van de handleiding.

Hoe stop ik de motor?

Zet de gasknop op stationair, druk vervolgens de rode stopknop 5 seconden in en houd deze vast tot volledige stop. Sluit daarna de brandstoftoevoer (benzine) of verwijder de sleutel (diesel).

Welke motorolie gebruiken en hoeveel?

Gebruik SAE 10W30 olie. Voor de Honda GX200 motor is de hoeveelheid 0,6 L. Voor de Hatz 1B20 diesel, 0,9 L. Controleer regelmatig het peil.

Hoe controleer ik de spanning van de aandrijfriem?

Verwijder de kap en druk in het midden van de riem: de speling moet ongeveer 10 tot 15 mm zijn. Indien nodig, draai de schroeven van het spanmechanisme los en pas aan door de poelie te verschuiven.

Kan de trilplaat zonder risico in achteruit worden gebruikt?

Ja, maar met voorzichtigheid. Gebruik hem niet in achteruit op een helling of in een besloten ruimte. De machine keert automatisch terug naar vooruit als u de bediening loslaat, voor uw veiligheid.

Hoe vervoer ik de trilplaat veilig?

Gebruik het daarvoor bestemde hijspunt met geschikte apparatuur (voldoende capaciteit). Nooit tillen aan de stuurhendel. Voor verplaatsingen op de grond, gebruik de geïntegreerde wielen door de machine te kantelen.

Welke voorzorgsmaatregelen nemen om overmatige trillingen te voorkomen?

Draag antivibratiehandschoenen en respecteer de aanbevolen maximale gebruiksduur (zie technische gegevens). Neem regelmatig pauzes.

Wat te doen als de machine niet vooruit beweegt?

Controleer het motortoerental (moet maximaal zijn), de riemspanning, de staat van het luchtfilter en het hydrauliekoliepeil. Raadpleeg de probleemoplossingsgids.

Hoe het hydraulische circuit ontluchten?

Plaats de machine vlak, vul de pompkop maximaal, pomp langzaam de hendel in achteruit tot weerstand, vul vervolgens opnieuw maximaal. Controleer de dop.

De Li-Ion accu van de elektrische starter ontlaadt snel, wat te doen?

Gebruik uitsluitend een lader geschikt voor Li-Ion accu's, spanning 14-15 V. Niet onder 8 V komen. Als de accu heet wordt, stop met laden. Na het laden controleren of de spanning hoger is dan 12,8 V.

GEBRUIKSAANWIJZING BELLE RPX 35/60D ALTRAD

Wij, Altrad Belle, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB verklaren dat de verklaring van overeenstemming uitsluitend onder onze verantwoordelijkheid is opgesteld en bij de volgende product(en) behoort:

CE

PRODUCTTYPE ....

MODEL......

SERIENR ......

FABRICATIEDATUM ......

GEMETEN GELUIDSVERMOGENNIVEAU /.... (GEGARANDEERD)

GEWICHT......

Zie pagina 3 voor deze informatie

Ondertekend door:

Ray Neilson

Directeur

Namens Altrad Belle, Sheen, Derbyshire, VK

Plaats van de verklaring:-

Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum van de verklaring:-

April 2021

Voorwerp van de Verklaring:

Vooruit / achteruit plaatverdichter gebruikt voor het verdichten van grond, samenhangend materiaal of vochtige inhoud in greppels maar ook bij wegreparaties.

Het voorwerp van de hierboven beschreven verklaring is conform met de relevante harmonisatiewetgeving van de Unie:

- 2006/42/EG - Nieuwe Machinerichtlijn

- 2000/14/EG - Geluid - materieel voor gebruik buitenshuis

De volgende geharmoniseerde normen en technische specificaties werden toegepast:

- EN ISO 12100:2010 Veiligheid van machines

- EN 500-4:2011 Mobiele wegenbouwmachines. Veiligheid.

- ISO 3744:2010 Akoestiek - Bepaling van geluidsvermogensniveaus en geluidsenergie niveaus van geluidsbronnen die geluidsdruk gebruiken

VINÇOTTE nv/sa (NB0026) voerde de interne productiecontrole uit, met een beoordeling van de Technische Documentatie en een periodieke controle, volgens Bijlage VI van 2000/14/EG

De technische documentatie wordt bijgehouden door Hugues Menager op het volgende adres:

Altrad (Group Holding), 125 rue du Mas Carbonnier, 34000, Montpellier, Frankrijk.

NL NL

EG Verklaring van overeenstemming

Wij, Altrad Belle, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB verklaren dat de verklaring van overeenstemming uitsluitend onder onze verantwoordelijkheid is opgesteld en bij de volgende product(en) behoort:

PRODUCTTYPE ....

MODEL......

SERIENR ......

FABRICATIEDATUM ......

GEMETEN

GELUIDSVERMOGENNIVEAU /.... (GEGARANDEERD)

GEWICHT......

Zie pagina 3 voor deze informatie

Ondertekend door:

Ray Neilson

Directeur

Namens Altrad Belle, Sheen, Derbyshire, VK

Plaats van de verklaring:-

Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum van de verklaring:-

April 2021

Voorwerp van de Verklaring:

Vooruit / achteruit plaatverdichter gebruikt voor het verdichten van grond, samenhangend materiaal of vochtige inhoud in greppels maar ook bij wegreparaties.

Het voorwerp van de hierboven beschreven verklaring is conform met de relevante harmonisatiewetgeving van de Unie:

- 2014/30/EG - EMC Richtijn

De volgende geharmoniseerde normen en technische specificaties werden toegepast:

- EN ISO 12100:2010 Veiligheid van machines

- EN 500-4:2011 Mobiele wegenbouwmachines. Veiligheid.

- ISO 3744:2010 Akoestiek - Bepaling van geluidsvermogensniveaus en geluidsenergie niveaus van geluidsbronnen die geluidsdruk gebruiken

VINÇOTTE nv/sa (NB0026) voerde de interne productiecontrole uit, met een beoordeling van de Technische Documentatie en een periodieke controle, volgens Bijlage VI van 2000/14/EG

De technische documentatie wordt bijgehouden door Hugues Menager op het volgende adres:

Altrad (Group Holding), 125 rue du Mas Carbonnier, 34000, Montpellier, Frankrijk.

866/10002/0_NL

Deze handleiding is een hulpmiddel om de 'RPX'-schakelplaat op veilige wijze te bedienen en te onderhouden. Deze handleiding is bestemd voor leveranciers en bedieners van de 'RPX'.

Voorwoord

In de sectie 'Machinebeschrijving' maakt u kennis met de inrichting en bedieningsorganen van de machine.

In de sectie ‘Milieu’ staan aanwijzingen over hoe u afgedankte machines op een milieuvriendelijke wijze kunt afvoeren voor recycling. In de sectie ‘Algemene veiligheid’ en ‘Gezondheid en veiligheid’ wordt uitgelegd hoe u de machine dient te gebruiken om uw veiligheid en die van anderen te kunnen waarborgen.

In de sectie 'Aan- en uitzetten' vindt u aanwijzingen voor het aanzetten en stilzetten van de machine.

Met behulp van de 'Storingzoekgids' kunt u een mogelijk probleem met uw machine opsporen en verhelpen.

In de sectie 'Onderhoud' vindt u aanwijzingen m.b.t. onderhoudswerkzaamheden van algemene aard aan uw machine.

In de sectie 'Garantie' vindt u bijzonderheden over de aard van de garantiedekking en hoe u een claim uit hoofde van de garantie indient.

Richtlijnen met betrekking tot de notaties

Aandachtspunten in deze handleiding worden op de volgende wijze aangegeven:

VOORZICHTIG

Het product kan aan een risico blootstaan. De machine kan schade oplopen of u kunt letsel oplopen indien de procedures niet op de juiste wijze worden uitgevoerd.

WAARSCHUWING

Het leven van de bediener kan op het spel staan.

Veiligheidvoorschriften

WAARSCHUWING

Voordat u met deze machine gaat werken of er enig onderhoud aan gaat uitvoeren, moet u eerst deze handleiding AANDACHTIG DOORLEZEN.

Zorg dat u WEET hoe u de machine op veilige wijze bedient en wat u moet doen om die in een veilige staat van onderhoud te houden. (N.B. Zorg dat u weet hoe u de machine moet uitschakelen voordat u die inschakelt, voor het geval dat u in moeilijkheden mocht raken.)

Draag of gebruik ALTIJD de passende veiligheidsmiddelen die vereist zijn voor uw persoonlijke bescherming.

Mocht u VRAGEN hebben over het op veilige wijze gebruiken of onderhouden van deze machine, GA DAN NAAR DE UITVOERDER OF NEEM CONTACT OP MET DE Altrad Belle: [phone]

Inhoodsopgave

Het gebruik van deze handleiding 66

Veiligheidsvoorschriften 66

Machinebeschrijving 67

Milieu 67

Stickers....68 - 69

Het doel van verdichting 70

Algemene veiligheid ....71

Gezondheid en veiligheid 71

Controles bij stilstaande motor 72

Aan- en uitzetten 72 - 73

Bedieningsvoorschriften 74

Onderhoud 75 - 76

Storingzoekgids 77

Garantie 78

Vervangingsonderdelen....78

EG Verklaring van overeenstemming....6

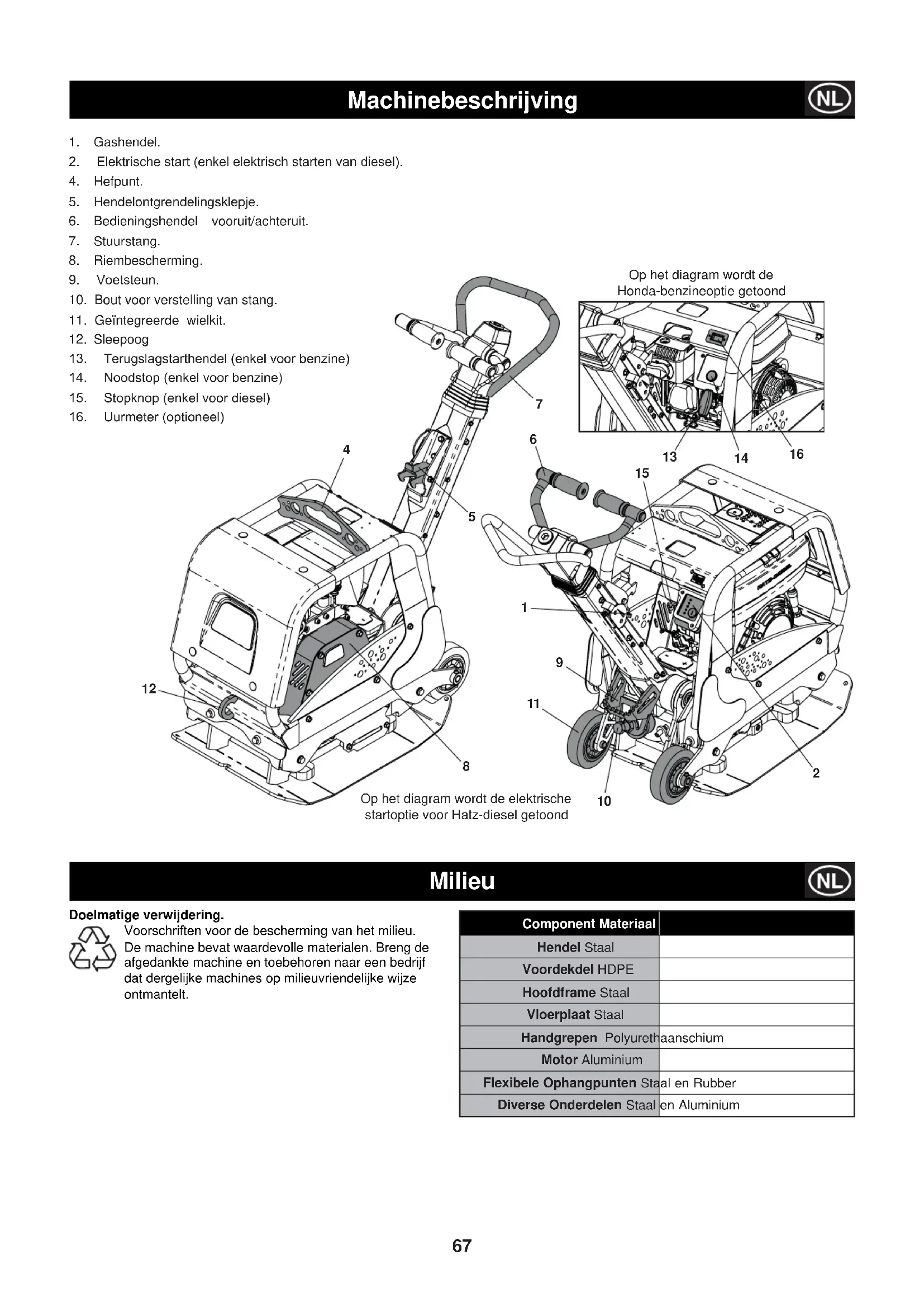

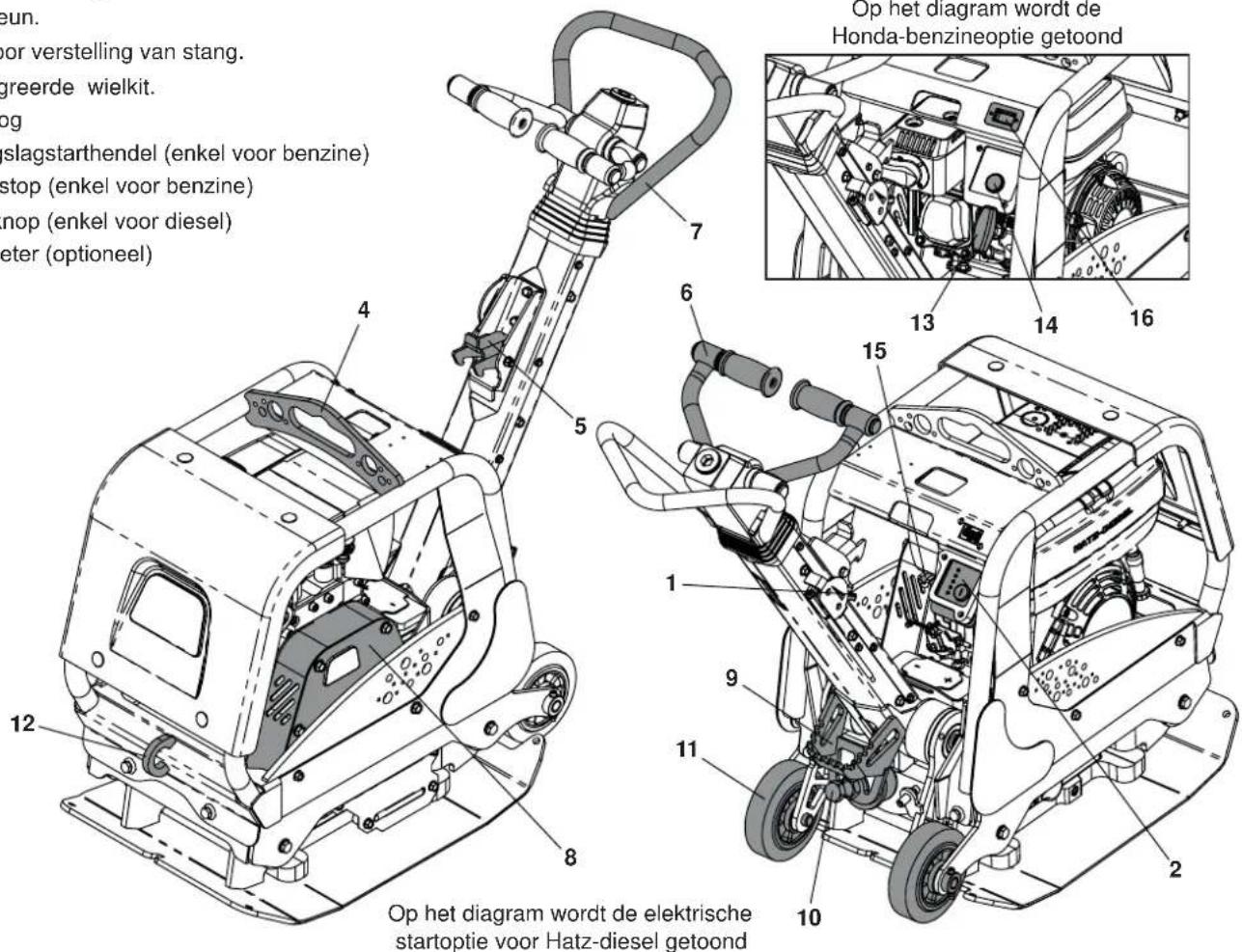

Machinebeschrijving

1. Gashendel.
2. Elektrische start (enkel elektrisch starten van diesel).
3. Hefpunt.
4. Hendelontgrendelingsklepje.
5. Bedieningshendel vooruit/achteruit.
6. Stuurstang.
7. Riembescherming.
8. Voetsteun.
9. Bout voor verstelling van stang.
10. Geïntegreerde wielkit.
11. Sleepoog
12. Terugslagstarthendel (enkel voor benzine)
13. Noodstop (enkel voor benzine)
14. Stopknop (enkel voor diesel)
15. Uurmeter (optioneel)

eun. vor verstelling van stang. greerde wielkit. og slagstarthendel (enkel voor benzine) stop (enkel voor benzine) nop (enkel voor diesel) eter (optioneel) Op het diagram wordt de Honda-benzineoptie getoond Op het diagram wordt de elektrische startoptie voor Hatz-diesel getoond

Milieu

Doelmatige verwijdering.

Voorschriften voor de bescherming van het milieu. De machine bevat waardevolle materialen. Breng de afgedankte machine en toebehoren naar een bedrijf dat dergelijke machines op milieuvriendelijke wijze ontmantelt.

Component Materiaal
Hendel Staal
Voordekdel HDPE
Hoofdframe Staal
Vloerplaat Staal
Handgrepen Polyurethaanschium
Motor Aluminium
Flexibele Ophangpunten Staal en Rubber
Diverse Onderdelen Staal en Aluminium

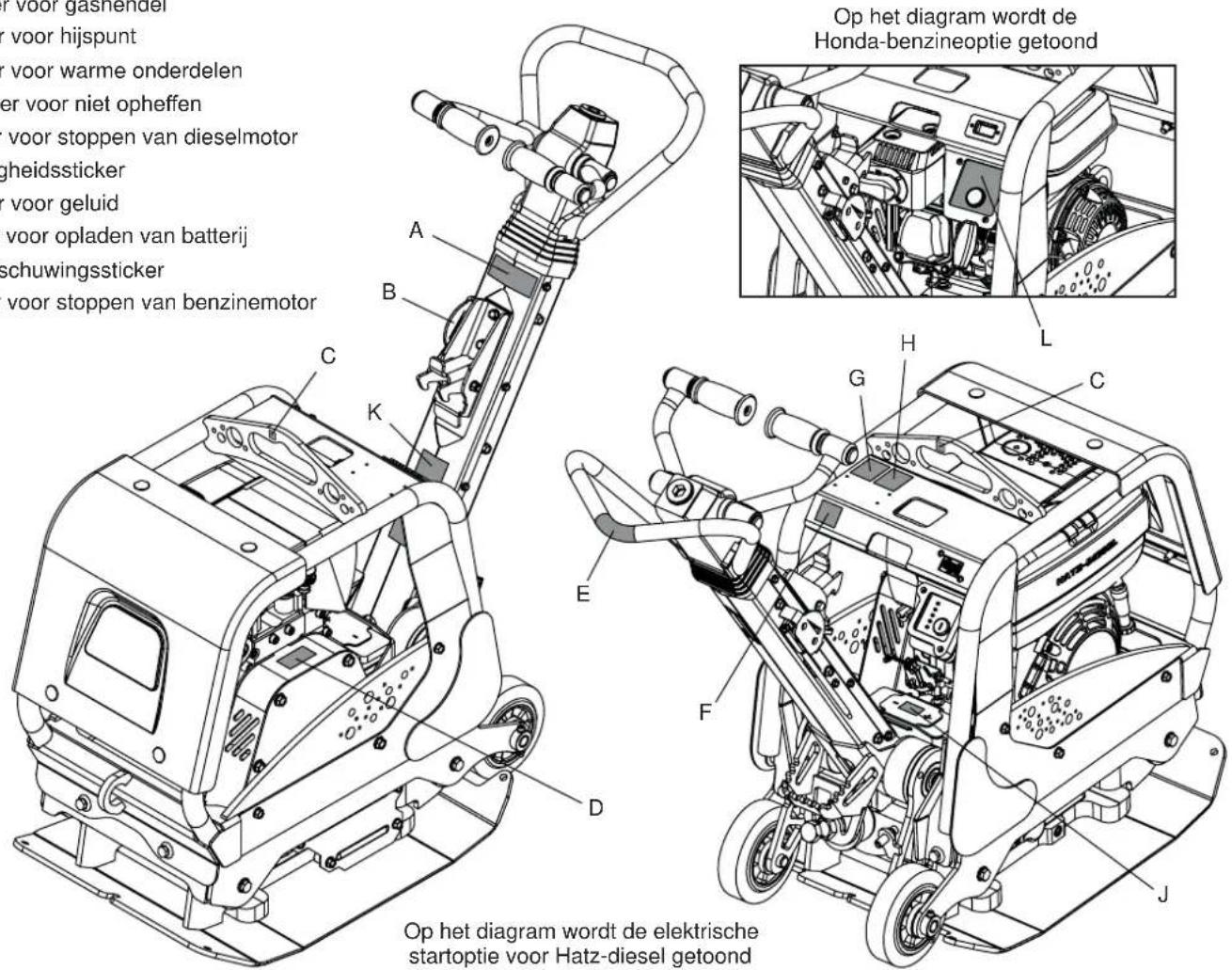

A. Sticker voor vooruit/achteruit en niet opheffen
B. Sticker voor gashendel
C. Sticker voor hijspunt
D. Sticker voor warme onderdelen
E. Sticker voor niet opheffen
F. Sticker voor stoppen van dieselmotor
G. Veiligheidssticker
H. Sticker voor geluid
J. Sticker voor opladen van batterij
K. Waarschuwingssticker
L. Sticker voor stoppen van benzinemotor

F voor gasfender V voor hijspunt V voor warme onderdelen V er voor niet opheffen V voor stoppen van dieselmotor gheidssticker V voor geluid V voor opladen van batterij schuwingssticker V voor stoppen van benzinemotor Op het diagram wordt de Honda-benzineoptie getoond Op het diagram wordt de elektrische startoptie voor Hatz-diesel getoond

A. Sticker voor vooruit/achteruit en niet opheffen

Geeft aan hoe de compactor vooruit en achteruit verplaatst kan worden en markeert dat de bedieningshendel vooruit/achteruit en de stuurstang niet gebruikt mogen worden als hefpunten.

B. Sticker voor gashendel

Snelheidspositie van snelle motoren

Snelheidspositie van trage motoren

C. Sticker voor hijspunt

Identificeert het correcte hefpunt op de compactor.

D. Sticker voor warme onderdelen

Dit gebied kan warm worden. Raak het NIET aan.

E. Sticker voor niet opheffen

Dit gebied moet gebruikt worden als hefpunt.

F. Sticker voor stoppen van dieselmotor

Identificeert de positie van de de motorstopknop.

G. Veiligheidssticker

Lees de bedien- ingshandleiding

Draag bescher- mend schoeise

Draag oogbe- scherming

H. Sticker voor geluid

Identificeert het lawaainiveau van de machine.

J. Sticker voor opladen van batterij (enkel elektrisch starten van diesel)

Lees de bedieningshandleiding voor informatie over het opladen van de Li-ionbatterij.

K. Waarschuwingssticker

A. Laat de motor NIET draaien, terwijl de machine op de wielen gemanoeuvreerd wordt.
B. Bedien de machine NIET in de omgekeerde richting op een helling.
C. Bedien de machine NIET in de omgekeerde richting in de richting van een besloten ruimte of een ruimte met beperkte toegang.

L. Sticker voor stoppen van benzinemotor

Houd de stopknop gedurende 5 seconden ingedrukt om de motor te stoppen.

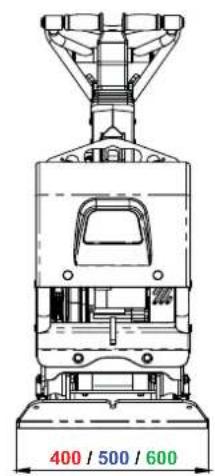

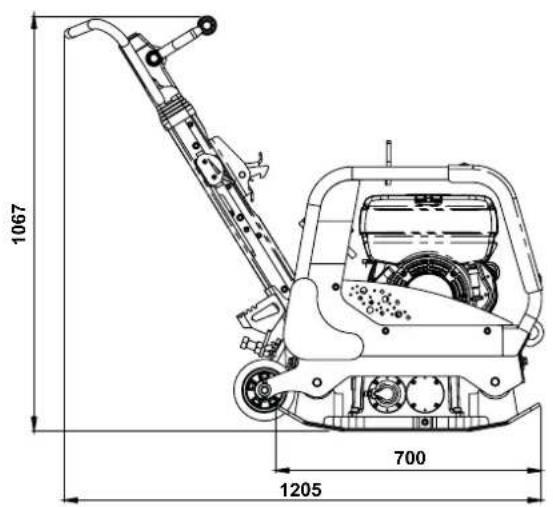

1067 700 1205

Het Doel Van Verdichting

In grond die verstoord is geweest, in nieuw opgebrachte grond of in een nieuw aangelegde onderlaag en asfalt zitten kleine holtes of luchtzakjes die, indien ze niet verdicht worden, tot een of meer problemen zullen leiden.

1. Het verkeer dat over het oppervlak van een niet-verdicht gebied rijdt, zorgt ervoor dat het materiaal wordt samengedrukt. Dit leidt tot verzakking van de toplaag doordat het materiaal de holtes opvult.
2. Een soortgelijke situatie doet zich voor met statische belastingen op niet-verdichte grond. De belasting (bijv. een gebouw) verzakt dan.
3. Materialen met holtes erin zijn gevoeliger voor waterindringing, met erosie tot gevolg. Bovendien kan door het indringen van water de bodem uitzetten bij vriestemperaturen en samentrekken tijdens periodes van droogte. Uitzetting en samentrekking zijn een belangrijke oorzaak van schade aan de fundering van gebouwen. Ten gevolge hiervan is het doorgaans noodzakelijk het fundament van dergelijke gebouwen te verstevigen.

Door verdichting wordt de dichtheid van het materiaal vergroot en daarmee de belastbaarheid ervan vergroot. Hierdoor worden luchtholtes verkleind en daarmee het risico van verzakking, uitzetting en samentrekking als gevolg van indringend water.

Algemeine Veiligheid

Bestudeer voor uw eigen bescherming en voor de veiligheid van degenen om u heen a.u.b. de onderstaande informatie m.b.t. de veiligheid totdat u alles volledig begrepen heeft. Het is de verantwoordelijkheid van de bediener ervoor te zorgen dat hij/zij precies weet hoe er veilig met dit materieel gewerkt kan worden. Als u er niet zeker van bent hoe u de 'RPX'-schakelplaat op veilige en juiste wijze gebruikt, ga dan naar uw uitvoerder of win advies in bij de Altrad Belle.

VOORZICHTIG

Onoordeelkundig onderhoud kan gevaarlijk zijn. Lees deze sectie door en ga pas onderhouds- of reparatiewerkzaamheden verrichten als u alles goed begrepen heeft.

• Deze machine is te zwaar om alleen te tillen. Vraag iemand om mee te helpen tillen of gebruik geschikte hijsapparatuur.
• Zet het werkgebied af en houd toeschouwers en voorbijgangers en onbevoeg personeel op een veilige afstand.
• De bediener is verplicht telkens persoonlijke beschermingsmiddelen (PBM) te dragen wanneer hij/zij deze machine gebruikt (zie Gezondheid & Veiligheid).
• Zorg dat u weet hoe u deze machine op veilige wijze UIT kunt schakelen voordat u die inschakelt, voor het geval dat u in moeilijkheden mocht raken.
• Zet de motor altijd UIT alvorens de machine te vervoeren, op het werkterrein te verplaatsen of te onderhouden.
  • Tijdens gebruik kan de motor erg heet worden, laat de motor eerst afkoelen voordat u die aanraakt.
  Laat de machine nooit onbeheerd en/of met draaiende motor achter.
• Verwijder nooit, en verander nooit iets aan, beschermkappen, ze zitten er voor uw bescherming. Controleer altijd of beschermkappen in goede staat verkeren en goed bevestigd zijn. Indien welke ervan ook beschadigd zijn of ontbreken, GA DAN PAS WEER MET DE TRILPLAAT WERKEN wanneer de beschermkap is teruggeplaatst of gerepareerd.
• Werk niet met de trilplaat wanneer u ziek bent, u zich moe voelt, of wanneer u onder invloed van alcohol of medicijnen verkeert.

Veilige omgang met brandstof

VOORZICHTIG

Brandstof is brandbaar. Dit kan leiden tot letsel en schade aan goederen. Zet de motor uit, doof open vuur en rook niet tijdens het tanken van brandstof. Veeg eventueel gemorste brandstof altijd op.

• Zet de motor af en laat die afkoelen voordat u brandstof gaat tanken.
• Rook NIET tijdens het tanken en laat ook geen open vuur in de directe omgeving toe.
• Gemorste brandstof dient onmiddellijk ongevaarlijk gemaakt te worden, m.b.v. zand. Indien u brandstof op uw kleren gemorst hebt, trek dan andere kleren aan.
• Bewaar brandstof in een goedgekeurd, voor dit doel gemaakt vat, uit de buurt van warmte- en ontstekingsbronnen.

Gezongheid en Veiligheid

Trilling

Bepaalde, tijdens het verdichtingswerk teweeggebrachte trillingen worden via de handgreep doorgegeven naar de handen van de bediener. De RPX-serie van de Altrad Belle is speciaal ontworpen om de hand-/armtrillingsniveaus te reduceren. Raadpleeg de sectie Specificaties & Technische gegevens voor trillingsniveaus en gebruiksduur (aanbevolen maximale dagelijkse blootstellingsduur). Overschrijd de maximale gebruiksduur NIET.

Persoonlijke beschermingsmiddelen (PBM)

Er moeten geschikte persoonlijke beschermingsmiddelen gedragen worden bij gebruik van deze machine d.w.z. veiligheidsbril, handschoenen, gehoorbeschermers, stofmasker en schoeisel met een stalen neus. Draag kleding die geschikt is voor de werkzaamheden waar u mee bezig bent. Bind lang haar samen en draag geen sieraden die in de bewegende onderdelen van de machine verstrikt kunnen raken. Bescherm de huid altijd tegen contact met beton.

Stof

Tijdens het verdichten komt er zo nu en dan stof vrij, wat schadelijk kan zijn voor uw gezondheid. Draag altijd een masker dat geschikt is voor het soort stof dat vrijkomt.

Brandstof

Zorg dat u geen brandstof binnenkrijgt, adem ook geen brandstofdampen in en vermijd aanraking met de huid. Spoel brandstofspatten onmiddellijk weg. Mocht u brandstof in de ogen krijgen: uitspoelen met heel veel water en zo spoedig mogelijk medische hulp inroepen.

Uitlaatgassen

Werk met de trilplaat niet binnen of in een besloten ruimte, controleer of het werkgebied voldoende geventileerd wordt.

WAARSCHUWING

De door deze machine geproduceerde uitlaatgassen zijn zeer giftig en kunnen dodelijk zijn!

Controles Bij Stilstaande Motor

Controle vóór aanvang van de werkzaamheden

De volgende controle moet vóór aanvang van iedere werkperiode of na elke vier bedrijfsuren, welke van beide zich het eerst voordoet, uitgevoerd worden. Raadpleeg de sectie Onderhoud voor meer informatie. Indien er wat voor storing dan ook wordt aangetroffen, mag de trilplaat pas weer gebruikt worden als de storing is verholpen.

1. Inspecteer de trilplaat grondig op tekenen van beschadiging. Controleer of er geen componenten ontbreken en of ze goed bevestigd zijn. Controleer in het bijzonder de riembeschermkap.
2. Controleer het peil van de motorolie en van de hydraulische olie en vul zo nodig olie bij.
3. Controleer het motorbrandstofpeil en vul zo nodig brandstof bij.
4. Controleer op lekkage van brandstof, olie en hydraulische vloeistof.

Aan-en Uitzetten

Honda GX200 Benzine Motor

De motor stoppen

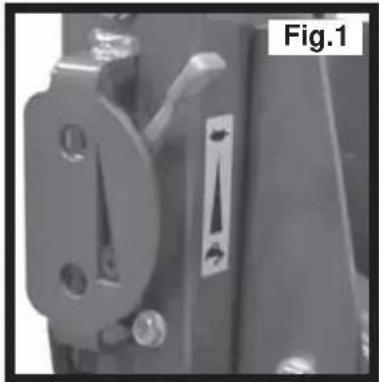

1. Om de motor te stoppen zet de gashendel in de ruststand (zie afb. 1) en druk vervolgens op de rode stopknop gedurende 5 seconden totdat de motor stopt (zie afb. 2).
   • Schakel de brandstof UIT

De motor starten

1. Zet de brandstoftoevoer open (ON) door de brandstoftoevoerhendel helemaal naar rechts te duwen.
2. Zet bij het starten van een koude motor de choke open (ON) door de chokehendel helemaal naar links te duwen. Bij het opnieuw starten van een warme motor hoeft de choke in de regel niet gebruikt te worden; maar is de motor enigermate afgekoeld, dan kan het nodig zijn de choke gedeeltelijk open te zetten.
3. Zet de gasklep in de stand voor stationair toerental door de gashendel helemaal naar rechts te bewegen. Start de motor niet op volgas, want de trilplaat gaat meteen trillen zodra de motor aanslaat.
4. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aan de repeteerstarter totdat u weerstand van de motor voelt. Laat de starter vervolgens los.
5. Trek met een flinke ruk aan het koord van de starter, maar let erop dat u het niet volledig uittrekt.
6. Herhaal deze handeling totdat de motor aanslaat.
7. Zet, zodra de motor loopt, de chokehendel geleidelijk aan in de stand UIT (OFF) door de hendel naar rechts te duwen.
8. Als de motor na verscheidene pogingen nog niet wil aanslaan, volg dan de aanwijzingen in de storingzoekgids op.

1. Om de motor te stoppen zet de gashendel in de ruststand (zie afb. 1) en druk vervolgens op de rode stopknop gedurende 5 seconden totdat de motor stopt (zie afb. 2).

De motor starten

1. Zet de brandstoftoevoer open (ON) door de brandstoftoevoerhendel volledig naar rechts te duwen.
2. Zet de motortoerentalregelaar in de stand Start.
3. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aan de repeteerstarter Trek aan de handgreep totdat u weerstand van de motor voelt. Laat de starter vervolgens los.

4. Trek met beide handen flink aan de repeteerstarter, maar let erop dat u het koord niet volledig uittrekt.

5. Herhaal deze handeling totdat de motor aanslaat.

6. Als de motor na verscheidene pogingen nog niet wil aanslaan, volg dan de aanwijzingen in de storingzoekgids op.

Hatz 1B20 Diesel Motor (elektrische startoptie)

De motor stoppen

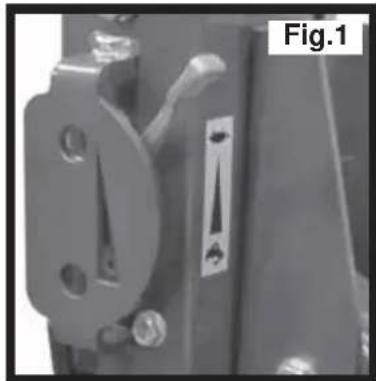

1. Om de motor te starten zet de gashendel in de ruststand (zie afb. 1) en druk vervolgens op de rode stopknop totdat de motor stopt (zie afb. 2).
2. Draai de sleutel naar stand '0' en neem hem eruit. Al de indi catorlampjes zouden nu moeten uitdoven.

OPMERKING:- Als u de startsleutel niet naar de stand '0' terugdraait, kan dit ertoe leiden dat de batterij volledig ontladt.

De motor starten

1. Voer de sleutel in en draai hem naar de stand 'l' (het oplaadlampje van de batterij en het oliedrukwaarschuwingslampje zullen oplichten)
2. Draai de startsleutel naar de stand 'II'
3. Laat de sleutel los zodra de motor begint te draaien. De startsleutel moet terugspringen naar de stand 'I' en daar blijven gedurende de werking van de motor. Het oplaadlampje van de batterij en het oliedrukwaarschuwingslampje moeten onmiddellijk na het starten uitdoven. Het indicatorlampje 'I' licht op om aan te geven dat de motor aan het draaien is.
4. Als er iets niet juist lijkt, stop de motor onmiddellijk en verhelp de fout. (Zie de Probleemoploss ingengids)

Bedien de elektrische starter nooit wanneer de motor aan het draaien is of aan het uitlopen is. Er bestaat een risico op een starterkrans of een kapotte tand op de wielkrans. Stop de motor nooit door de decompressiehefboom te verplaatsen.

Tijdens werkpauzes of op het einde van het werk moet u de starchendel en de startsleutel op een veilige plaats opbergen buiten het bereik van niet-geautoriseerde personen.

1. Draai de startsleutel altijd terug naar de stand '0', voordat u de motor opnieuw opstart. De herhaalvergrendeling vermijdt dat de startmotor start, waardoor hij mogelijk beschadigd geraakt terwijl de motor nog aan het draaien is.

- Breng de trilplaat naar de gewenste plaats.

Controleer, indien de trilplaat met behulp van een hijswerktuig op de werkplek gezet moet worden, of het werktuig een WLL (maximale hijslast) heeft die toereikend is voor het gewicht van de trilplaat (zie de sectie Technische gegevens of het typeplaatje van de machine). Bevestig de geschikte kettingen of riemen ENKEL aan het hefpunt (item 4 van de machinebeschrijving) op de bovenkant van de compactor.

- De compactor verplaatsen met behulp van de geïntegreerde wielkit

• Gebruik de vaste stuurstang (item 7) om de machine naar achteren te kantelen op de geïntegreerde wielen (item 11).
• manoeuver enkel op effen, vlakke en stevige oppervlakken. Deze wielen zijn niet ontworpen voor zachte, oneffen oppervlakken.
• Om de machine van de wielen te laten zakken sta op de voetsteun (item 9) en laat de machine zakken met uw lichaamsgewicht als tegengewicht.

VOORZICHTIG

Laat de motor NOOIT draaien, terwijl de machine op de wielen gemanoeuvreerd wordt

- Na voltooiing van de in de sectie 'Controles bij stilstaande motor' vermelde controles, kunt u de motor aanzetten.

Trilplaten uit de 'RPX'-serie van de Altrad Belle zijn voorzien van een centrifugaalkoppeling; hierdoor kan de motor stationair lopen zonder de tandwielschakelkast aan te drijven.

Wanneer het toerental van de motor wordt opgevoerd, zal de koppeling inschakelen en zal de motor de tandwielschakelkast gaan aandrijven. Voor een juiste werking dient het motortoerental op het maximum gezet te worden.

- Zet de gashendel op maximum, en bestuur en draai de trilplaat met behulp van de bedieningshendel.

Als de bediener met de trilplaat werkt met de bedieningshendel in de achteruitstand en hij de hendel om wat voor reden dan ook loslaat, springt deze automatisch in de vooruitstand. Dit is een belangrijke veiligheidsvoorziening van de machine. Bij normaal bedrijf hoeft u de trilplaat niet te duwen, maar kunt u deze in zijn eigen tempo laten lopen. De werksnelheid is afhankelijk van de toestand van de te verdichten ondergrond. Bij het werken met de schakelplaat in de stand achteruit is voorzichtigheid geboden. Controleer of er zich op de werkplek geen obstakels bevinden en of u niet kunt struikelen wanneer u in de achteruitstand werkt.

Indien het te verdichten oppervlak op een helling ligt, moet u zeer voorzichtig te werk gaan wat betreft de looprichting van de trilplaat. Bevestig zo nodig een geschikt stuk touw onder aan het chassis van de trilplaat, zodat een helper een deel van het gewicht van de trilplaat kan overnemen. Ga uitsluitend recht een helling op en af, niet dwars eroverheen.

- Voer de trilplaat in een vast patroon over de ondergrond totdat deze voldoende is verdicht.

Als er een aantal verschillende lagen boven elkaar moeten worden verdicht, verdicht dan elke laag afzonderlijk.

- Zet de gashendel in de stand voor stationair toerental om de machine te laten stoppen met trillen. Zie voor het uitzetten van de motor de desbetreffende procedure voor aan- en uitzetten.

VOORZICHTIG

Bedien de machine NIET in de omgekeerde richting op een helling.

Bedien de machine NIET in de omgekeerde richting in de richting van een besloten ruimte of een ruimte met beperkte toegang.

VOORZICHTIG

Gebruik de machine niet op een drassige, met water verzadigde grond, aangezien de compactor zal zinken en de motor en het aandrijfsysteem ernstig zal belasten.

Onderhoudswerkzaamheden

De schakelplaten in het 'RPX'-assortiment van Altrad Belle staan garant voor een jarenlange probleemloze werking. Het is echter belangrijk dat de in deze paragraaf beschreven eenvoudige onderhoudswerkzaamheden regelmatig worden uitgevoerd.

Laat grote onderhouds- en reparatiewerkzaamheden bij voorkeur uitvoeren door een erkende Altrad Belle-dealer. Maak altijd gebruik van originele Altrad Bellevervangingsonderdelen; bij gebruik van niet-originele onderdelen kan de garantie vervallen.

Zet de motor uit alvorens onderhoudswerkzaamheden te verrichten. Zorg bij werkzaamheden aan een dieselmotor dat de stopschakelaar in de stand Stop staat.

Plaats de trilplaat altijd op een egale ondergrond, zodat de vloeistofniveaus correct kunnen worden afgelezen. Gebruik uitsluitend aanbevolen olietypen (zie tabel op volgende pagina).

Inloopperiode

Als de trilplaat voor het eerst wordt gebruikt, moet de motorolie na de initiele inloopperiode worden ververst (zie motorhandleiding voor meer informatie). Controleer de riemspanning na vier bedrijfsuren.

Aandrijfriem

Als de riemspanning moet worden afgesteld, draai dan de vier stelschroeven op de antitrilbevestigingen zover los dat de grondplaat kan worden verplaatst. Pas de stand van de grondplaat aan door deze aan de achterkant omhoog te brengen of te laten zakken om de riemspanning respectievelijk te verhogen of te verlagen. Zet na afstelling van de riemspanning de stelschroeven weer vast en controleer de riemspanning nogmaals. Plaats ten slotte de riembeschermkap op de juiste wijze terug en controleer of deze goed vastzit.

Routineonderhoud		Elke 8 Uur	Eerste Mnd / 50 Uur	150 Uur	250 Uur	500 Uur
Motorolie	Peil Controlen	√
	Verversen		√		√
Luchfilter	Reinigen / Verversen		√
	Indien nodig vervangen / Elke 12 Mnd
Versnellingbakolie Verversen						√
Aandrijfriem Spanning			√		√

Olie- / brandstoftype en hoeveelheid - Bougietype

	Olietype Hoeveel Brandstoftype Inhoud Bougietype					Elektroden -afstand (mm)
Benzine Motor Honda GX200	S.A.E. 10W 30 0.6	Loodvrije 3.1			BM6ES of BPR6ES	0.7 - 0.8
Benzina Motor Hatz 1B20	S.A.E. 10W 30 0.9		Benzina (BS2869)	Zie Handleiding	N/A	N/A

Olietype en hoeveelheid

Onderdeel	Olietype	Honda GX200 (Litre)	Hatz 1B20 (Litre)
Versnellingsbak	S.A.E. 75W 90	0.72	0.72
Hydraulisch	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

Li-ionbatterij - Opladen (enkel elektrische Hatz-dieselmodellen)

• Gebruik ENKEL batterijopladers die geschikt zijn voor Li-ionbatterijen
  • Laad de batterij NIET met een laadspanning die groter is dan 15,0V
• Gebruik GEEN oplader met een automatische desulfateringsfunctie
• Wanneer dat mogelijk is, verwijder de batterij uit het voertuig vóór het opladen
• De laadspanning moet tussen 14,0 - 15,0 V liggen voor zowel het voertuig als de batterijoplader. Een lagere spanning zal leiden tot een ontoereikende oplading. Een hogere spanning zal leiden tot schade aan de batterij
• Respecteer de standaard- en minimumlaadstroom die aangegeven staan op de labels van de batterijen
• Laat de batterij niet leeglopen onder 8 V. Als de spanning zakt onder 8 V, raadpleeg de handleiding van de oplader
• Als de batterij zo warm wordt dat u hem niet kunt aanraken, stop met het opladen en laat de batterij afkoelen voordat u het opladen hervat.
• Wacht na het opladen 1 tot 2 uur voordat u de spanning controleert. Als de spanning lager is dan 12,8 V, moet er verder worden opgeladen.

VOORZICHTIG

HET IS AAN TE BEVELEN DE MACHINE GEDURENDE DEZE GEHELE PROCEDURE OP EEN RUBBER MAT (OF EQUIVALENT) TE PLAATSEN OM DE TRILLINGEN GEDEELTELIJK TE ABSORBEREN.

Ontluchten van het hydraulisch systeem

1. Zorg dat de machine in een stationaire stand en op een horizontale ondergrond staat.
2. Verwijder de vuldop en vul de kop van de regelpomp met olie. Stop zodra u de indicatie van het hoogste peil hebt bereikt; deze bevindt zich binnenin de kop.
3. Pomp met de bedieningshendel rustig van de stand 'Beweging Vooruit' naar de stand 'Beweging Achteruit', totdat het oliepeil daalt.
4. Vul de kop van de regelpomp bij tot aan het hoogste peil. Blijf net zolang met de hendel doorpompen totdat er weerstand te voelen is, en de hendel zich in de stand 'Beweging Achteruit' vergrendelt.
5. Vul de kop van de regelpomp opnieuw bij tot aan het hoogste peil.
6. Breng de vulplug weer aan en test de machine.

Montage van de regelpomp

1. Maak het huis vanbinnen zorgvuldig schoon met perslucht. Controleer of er geen krassen op de schuifboringen voor O-ringen zitten en of er geen scherpe randen zijn.
2. Pers de bus in het huis.
3. Smeer de cup met rand met hydraulische olie en schuif die op de tandheugel (open kant weg van de tandheugel).
4. Smeer de tandheugel met hydraulische olie en schuif die in het huis tot de cup met rand in de groef zit, en zorg er daarbij voor dat de tanden in de juiste stand staan. Wanneer de cup met rand in de groef zit, vertegenwoordigt dit de vooruitbeweging.

VOORZICHTIG

In de achteruitstand lopen de bedieningshendels evenwijdig met het huis in de richting van de bediener.

1. Smeer het rondsel (zonder O-ringen) en breng die vervolgens in het huis en op de tandheugel aan.
   Controleer de beweging van de tandheugel van vooruit naar achteruit. (Zie VOORZICHTIG).
2. Haal het rondsel eruit en breng de twee O-ringen aan. Zorg er daarbij voor dat ze niet beschadigd worden.
3. Smeer het rondsel en de O-ringen met hydraulische olie en breng het geheel voorzichtig aan in het huis. Controleer of de tandheugel in de juiste positie zit; dit gaat het gemakkelijkst wanneer de machine in de achteruitstand staat.
4. Monteer de opvulschijf en borgring. Het kan nodig zijn om vanaf de tegenzijde tegen het rondsel te duwen om ze te kunnen monteren.
5. Plaats het huis aan de vulzijde en breng de O-ringen op het ondervlak aan. Afdichtmiddel LOCTITE 518 wordt aanbevolen.
6. Monteer de hydraulische aansluitnippel en de Dowty-afdichtring met gebruikmaking van LOCTITE 243.
7. Monteer de steun en bevestig die met 4 schroeven en afdichtringen met gebruikmaking van LOCTITE 243.
8. Monteer de afsluitdop en afdichtring los-vast. NIET VASTDRAAIEN

Storingzoekgids

Probleem Oorzaak Oplossing
Motor start niet.	Geen brandstof.	Zet brandstoftoevoer open.
		Vul brandstoftank.
	Motor staat uit. Zet motor aan.
	Vuile bougie	Reinig en controleer bougie en stel elektrodenafstand opnieuw af.
	Motor is koud. Zet choke uit.
	Motor is ‘verzopen’.	Honda: zet choke open, zet gasklep volledig open, trek aan repeteerstarter totdat motor aanslaat.
		Hatz: zet toerentalregelaar op Stop, trek vijfmaal aan repeteerstarter en herhaal startprocedure.
Motor start nog steeds niet.	Ernstige storing. Neem contact op met service agent of met Altrad Belle.
Machine beweegt niet.	Motortoerental te laag. Motortoerentalregelaar op Fast (hoog) zetten.
	Spanning aandrijfriem te laag. Riemspanning afstellen.
	Luchtfilter verstopt. Luchtfilter reinigen of vervangen.
	Versleten of beschadigde koppeling. Koppeling repareren of zo nodig vervangen.
	Aandrijfstoring. Contact opnemen met agent of met Altrad Belle.
	Defecte versnellingsbak. Contact opnemen met agent of met Altrad Belle.
Snelheid in vooruitstand te laag.	Te veel olie in hydraulisch systeem. Overtollige olie aftappen.
	Verkeerde afstelling van regelsysteem.	Contact opnemen met agent of met Altrad Belle.
Snelheid in achteruitstand laag.	Onvoldoende olie in hydraulisch systeem.	Systeem bijvullen en ontluchten.
	Lucht in regelsysteem. Regelsysteem ontluchten.
	Verkeerde afstelling van controlesysteem.	Contact opnemen met agent of met Altrad Belle.
Verlies van hydraulische olie.	Lekkende aansluitnippel. Aansluitnippel opnieuw afdichten.
	Defecte hydraulische slang	Slang vervangen.
	Defecte zuigerafdichting in versnellingsbak.	Contact opnemen met agent of met Altrad Belle.
Machine werkt onregelmatig.	Beschadigde schokbevestigingen.	Alle vier bevestigingen vervangen.

Op deze 'RPX'-Schakelplaten van Altrad Belle wordt garantie verleend aan de oorspronkelijke koper gedurende een periode van één jaar (12 maanden) vanaf de oorspronkelijke datum van aankoop. De garantie van Altrad Belle is geldig in geval van ontwerp-, materiaal- en fabrieksfouten.

Het volgende valt niet onder de garantie van Altrad Belle:

1. Schade als gevolg van misbruik, verkeerd gebruik, het vallen van de machine, en andere soortgelijke schade als gevolg van het niet opvolgen van de montage-, bedienings- en onderhoudsinstructies.
2. Aanpassingen, montage van extra onderdelen of reparaties door anderen dan Altrad Belle of diens erkende agenten.
3. De kosten van transport- en vervoer van en naar Altrad Belle of diens erkende agenten in verband met reparatie dan wel inschatting van schade aan de machine bij een garantieclaim.
4. Materiaal- en/of arbeidskosten voor het vernieuwen, repareren of vervangen van onderdelen als gevolg van normale slijtage.

De volgende onderdelen vallen niet onder de garantie:

• Aandrijfriem(en)
• Luchtfilter (motor)
- Bougie (motor)

Altrad Belle en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars kunnen niet aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaims dienen in eerste instantie telefonisch, schriftelijk, per fax of per email te worden gericht aan Altrad Belle.

Nummers voor garantieclaims:

Tel: [phone]

Fax: [phone]

Email : [e-mail]

Garantieregistratie:

In de offerte voor ALTRAD Belle om groener en meer ecovriendelijk te worden hebben we een online Garantieregistratie geïntroduceerd. Om de registratiepagina op onze website te openen kunt u het volgende adres gebruiken:

http://www.bellegroup.com/index.php?p=warranty_registration

U kunt ook de QR Code (Quick Response Code) gebruiken om met uw smartphone de registratiepagina te openen.

Vervangingsonderdelen

Bij het onderhoud van dit product mogen alleen originele, originele vervangingsonderdelen van de fabrikant worden gebruikt.

De gebruiker verliest alle mogelijke claims als de gebruikte vervangingsonderdelen niet de originele vervangingsonderdelen van de fabrikant zijn.

Een pdf met onderdelenlijsten voor dit product is te vinden in het 'product' gedeelte van onze website www.Altrad-Belle.com. Informatie over het kopen van vervangende onderdelen bij uw plaatselijke dealer is vervolgens te vinden in het gedeelte 'contact met ons opne-men'
