BRUKSANVISNING ASCM 12 C Fein

Handtering med farigt stov

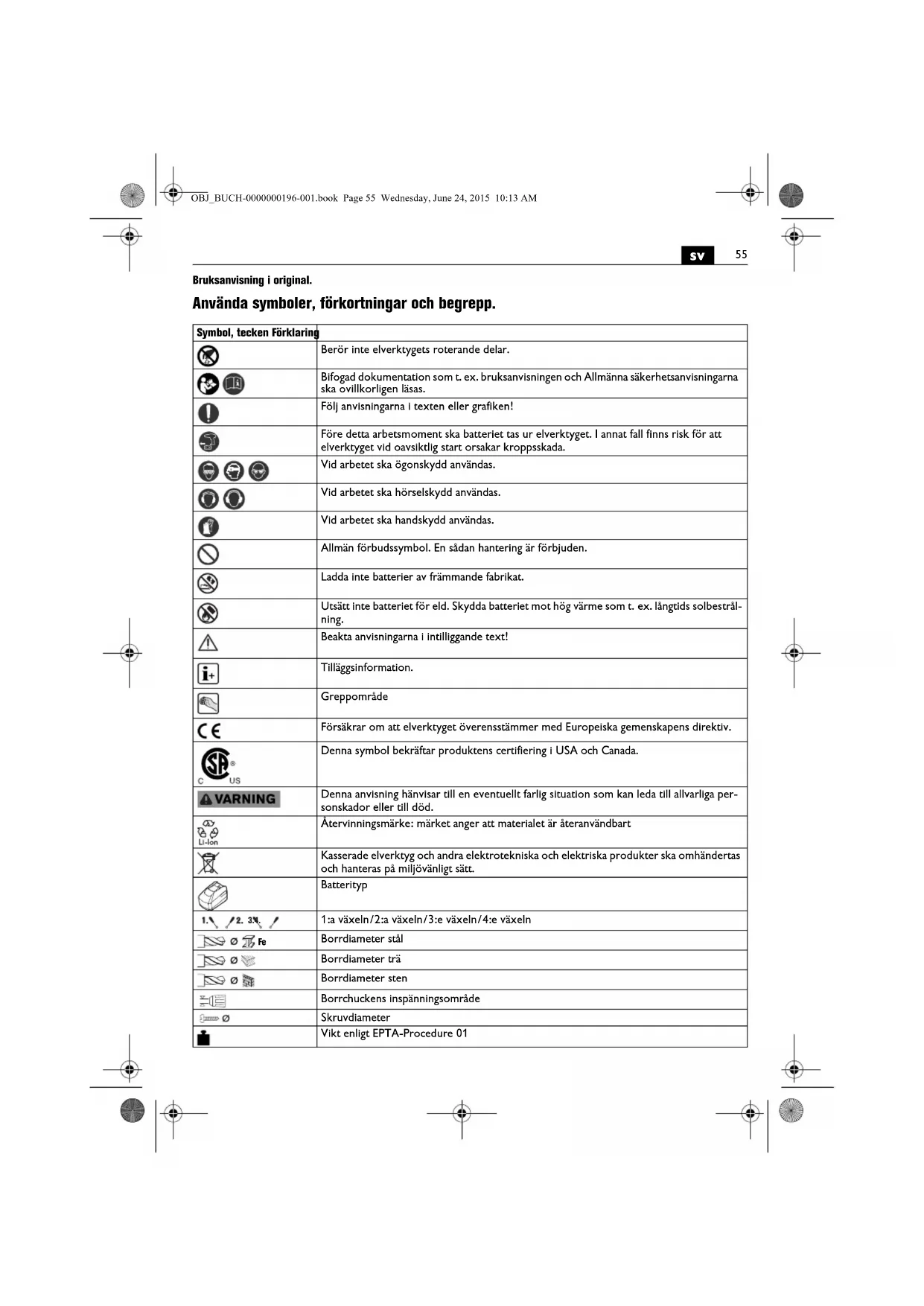

Anvanda symboler, forkortningar och begrepp.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Bifogad documentation som t. ex. bra克斯anvisingen och Allmänner säkerhetsanvisingarnaska ovillkorligen lásas.
	Följ anvisingarna i texten eller grafiken!
	Färe detta arbetsmoment skabatteriet tas ur elverktyget. I annat fall finns risik für attelverktyget vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skaa hörskyydd användas.
	Vid arbetet skaa handskydd användas.
	Allmän forbudssymbol. En sādan hantering är forbjuden.
	Ladda inte batterier av främande fabrikat.
	Utsättinte batteriet for edl. Skydda batteriet mot hög värme som t. ex. langtids solbesträ-l-ning.
	Beakta anvisingarna i intilliggende text!
	Tilläggsinformation.
	Greppområde
CE	Försakrar om att elverktyget overensstämmer med Europeiska gemenskapens direktiv.
C US	Denna symbol bekräftarprodukten certifering i USA och Canada.
▲ VARNING	Denna anvising*hävisar till en eventuellt farlig situation som kan leda till allvarlga per-sonskador erller till död.
Li-lon	Atervinningsmärke: märket anger att materialet á teranvändbart
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter skaa ohmandertasoch hanteras på miljövänligt säll.
	Batteryp
1./2.3%	1:a växeln/2:a växeln/3:e växeln/4:e växeln
Fe	Borrdiameter stål
	Borrdiameter trä
	Borrdiameter sten
	Borrchuckens inspänningsområde
	Skruvdiameter
	Vikt enligt EPTA-Procedure 01
Symbol, tecken	Förklaring
	Lågt varvital
	Högt varvital
	Reducera vridmomentet
	Öka vridmomentet
(**) innehäller inga siffr erller bokstäver

Tecken Internationell enchet Nationell enchet Fördklaring
UV V Elektrisk	likspänning	-
fHz Hz Frekvens
n0	/min, min-1, rpm, r/min r/min Tomgängsvarvital	min Tomgängsvarvital	(med fulladdat batteri)
nS	/min, min-1	rpm	Slagfrekvens
M...	Nm	Nm	Vridmoment (hårt/mjukt skruvforband)
∅	mm	mm	Diameter für en rund component
LpA	dB	dB	Ljudtrycksnivå
LwA	dB	dB	Ljudeffektnivå
LpCpeak	dB	dB	Toppludtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 60745 (vektorsumma i tre riktningar)
a h,D	m/s2	m/s2	Medelvibrationsvärde für borrning l metall
a h	m/s2	m/s2	Aritmetiskt medelvärde av vibrationens totalvärde
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda encheter från det Internationella enchetssystemet S1.

För din sakerhet.

VARGNING Ls noga igenom alla sakerhetsanvis- ningar och instruktioner.Fel som upp- star till foljd av att sakerhetsanvisningarna och Instruktionerna inte folits kan ansaka elstot,brand och/eller allvarlga personskador.

Förvara alla varninger och anvisningar für framtida bruk.

Anvandinte detta elverktyg Innan du nogrant last och fullstandigt forsttadd nenna instruktionsbok samt bifogade,Allmanna sakerhetsanvisingar

(pUBLikationsnummer 3 41 30 054 06 1). Dessa unterlag bör forvaras für senare använding och ska bifogas elverktyget vid overlatelse aller fösäljning. Beakä även tillampliga nationella arbetarskyddsbestämelse.

Avsedd användning av elverktyget:

handhällen borrskruvdragare for i- och urdgragning av skruvar och muttrar, for börning och skruvdragning i metall, tra, plast och kerAMIL och for gangskärning med av FEIN godkända insatsverkyg och tillbehör utan vatten-tillförsel i vaderskyddad omgivning.

Speciella sakerhetsanvisiningar.

Häll i elverktyget endast vid de isolerade greppytorna när arbeten utförs pa ställen där insatsverktyget kan skada dolda elledninger. Kontakt med en spanningsforande lening kan satta elverktygets metalldlar under spanning och leda till elstöt.

Se upp fordtl ligande elledningar, gas- och vattenr. Kontrollera arbeitsomradet t. ex. med en metalldetektor innan arbetet paborjas.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärm, ögonskydd aller skyddsglasögon. Om sa behovs, använd dammfiltermask, horselskydd, skyddshandskar er skyddsförklade som skyddar mot sma utslungade slip- och materialpartiklar. Ögonen sca skyddas mot utslungade främande partiklar som kan uppsta under arbetet. Damm- och andningskydd maste kunna filtrera bort det damm som eventuellt upppstar under arbetet. Risk finns for horselskada under en langre tids kraftigt buller.

Säkra arbetsstyccket. Arbetsstyccket ligger särkare i en upspänningsanordning an i handen.

Håll stadigt tag i elverktyget. Högä reaktrionsmoment kan kortvarigt uppsta.

Asbesthaltigt material fär inte bearbetas. Asbest anses vara cancerframkallande.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken pa elverktyget. En skadad isolering skyddar inte langre mot elstot. Anvand dekaler.

Använd endast tillbehör som speielt tagitsfram aller godkänts av elverkygets tillverkare. Användningen behöver intevara saker bara for att tillbehöret passar till elverkyget.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Rikta inte pa nara hall blichen mot lijuset fran elverktygets lampa. Rikta inte lampans lijus mot ogonen pa personer som befinner sig i narheten. Lampans stralning kan skada ogat.

Rikta inte elverktyget mot dig sjalv, andra personer erler djur. Risk finns att vassa aller heta elverktyg orsakar personskada.

Använding och hantering av batterier (batterimodulator).

For undvikande av faror som t. ex. brandskador, explosion, hudskrador och andra personskador vid hantering med batterierna sca foljande anvisninger foljas:

Batterierna fãr inte tas isãr och inte heller krossas. Utsatt inte batterierna for mekaniska stotar. Ett skadat erler felanvant batteri kan orsaka halsovadiga angor och vatskor. Angorna kan leda till irritation i andningsvagarna. Batterivatskan kan medfora hudirritation ell brannska da.

Ombatterivatskan vatt intilligande foremal,kontrolera berorda delar, rengor ell er byt dem vid behov.

Utsatt inte batteriet für hetta aller eld. Lat inte batteriet ligga i soljus.

Plocka upp batteriet ur originalforpackningen forst nar det sca anvandas.

For alla atgarden pa elverkyget ta batteriet ur elverkyget. Om elverkyget startar oavsktlgt finns risk for kroppsskada.

Frankoppla forst elverktyget innan batteriet tas ut.

Häll barn på betryggande avstand frän batterier.

Häll batteriet rent och skydda det mot fukt och vatten.
Rengör batterleits och elverktygets nedsmutsade anslüt-ningar med en torr, ren trasa.

Använd endast felfria original FEIN-batterier som ar avsedda for elverktyget. Vid atgärder pa och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier erller batterier av främande fabrikat finns risik for brand och/eller explosion.

Följ sakerhetsanvisningarna i batteriladdarensBruksanvising.

Hand-arm-vibrationer

Mätningen av den vibrationsniva som anges i denna anvis- ning har utforts enigt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jamforese av olica elverktyg. Den kan även tillampas for preliminar bedömming av vibrationsbelastningen.

Den angivna vibrationsnivan representar elverktygets huvdsakliga anvandningsomraden. Om daremot elverktyget anvands for andra iandamal och med andra insatsverktyg ellre inte underhallits ordentigt kan vibrationsnivan avvika.Detta koka vibrationsbelastningen vasantigt under den totala tidspersoni.

For exakt vordering av vibrationsbelastningen under en bestamtd tidsperiod borbhansyn aven taill den tid elverktyget har varit avstangt ell gatt utan att varia verklgt ingrepp. Detta kan minska vibrationsbelastningen vasentigt under den total aidsperioden.

Bestam extra sakerhetsatgder for att skydda operato- ren mot vibrationernas Inverkan, t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisera arbeitsforloppen.

Hantering av hälsovändigt damm

Om verktyget används for sänging av vissa material kan hälsovädligt damm uppsta.

Beröring aller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig mänling, metall, vissa trädslag, mineraler, silikkatpartiklar fran stenhaltigt material, farglosningsmedel, traskydssmedel, antifouling for vattenforderan kan hos personer utlosa allergiska reactio-ner och/eller andningsbesvar, cancer, fortplantningsskada. Risken vid inandning av damm ar beroende av expositionen. Anvand en utsugning som ar lamplig fer det damm som bildas, personlig skyddsutrusting och se till att arbetsplatsen ar val ventilarad. Lat en fackman bearota asbesthaltigt material.

Tradamm och fattmetallsdamm, het blandning av slip-damm och kemiska ämmen kan under ogynnsamma for-hallanden anandas erller explodera. Undvik gnistor i riktning mot dammbehallaren som overhettning v eleverktyget och slipmaterialiet, tom i god tic dammbehallaren, beakta materialtilverkarens anvisninger for bearerbetning sa met de foreskrifter forbearbetat material som galler i ditt land.

Användningsinstruktioner.

Paverka riktningsomkopplaren och vaxelomkopplaren endast på frankopplad motor.

Skjut vaxellagesomkopplaren alltid mot stopp. I annat fall kan elverktyget skadas.

En termisk overbelastning av elverktyget indikeras genom att LED-dioden i handtaget blinkar.

Vid overbelastning kopplar elverktyget fran.

Ställ riktningsomkopplaren i mittläge für att undvika oav-siktlig drifstart, t. ex. vid transport.

Inställning av vridmoment

Vid fabriken har skruvdragaren ställts in i lage for mindre och medelstora skruvar.

Använd och ladda batteriet endast Inom temperaturom-radet 0^ - 45^ (32°F - 113°F). Batteriets temperatur maste vid start av laddning ligga inom driftstemperaturomradr.

LED-indikering	Betydelse Aktion
1-4 gröna LED	procentuellt laddningsstil-stand	Drift
kontinuierigt röttl jus	Batteriet ar näs-tan urladdat	Ladda batteriet
röttl blinkljus Batteriet ar inte driftklart		Lät batteriet ante driftstempoatur Innan det laddas

Batteriets faktiska laddningsstillstand indikeras endast nar elverktygets motor stangs av.

När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.

Underhäll och kundservice.

gets inre. Renblas ofof elverktygets inre genom soppningarna med torr och oljefri tryckluft.

Den aktuella reservdelslistan for detta elverktyg hittar du i Internet pa adress: www.fein.com.

Foljande delar kan du vid behov sjalv byta ut: insatsverktyg, batteri, balthallare, bitsstall, borrchuck (ASCM12 (^**)

Garanti och tillaggsgaranti.

Garanti lamnas pa produits enlgt de lagbestammelser som galler i actuell anvandningsland. Dessutom lamnar FEIN en tillaggsgaranti enlgt FEIN-tillverkargaranti-forklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs aller visas i bruksanvisningen.

Forsakran on overensstammelse.

FEIN forsakrar under exklusiv ansvar att denna produkt. overensstammer med de normativa dokument som angs pa Instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, C-DB |A, D-73529 Schwabisch Gmünd

Miljöskydd, avfallshantering.

Forpackning, skrotade elverktyg och tillbehör sca hante-ras pa miljövänligt satt.

Avfallshanterabatteriedasturladdattilstand.

Om batteriet inte ar fullstandigt urladdat, isolera stick-kontakten med tejp for att undvika kortslutting.
