| Produkttyp | Magnetisk kärnborrmaskin |
| Märke | Fein |
| Modell | KBM 50 UQW |
| Mått (H x B x D) | 480 x 250 x 320 mm |
| Vikt | 95 kg |
| Strömförsörjning | 230 V, 50/60 Hz, med PRCD-jordfelsbrytare |
| Upptagen effekt | 1300 W |
| Tomgångsvarvtal | Högervarv: 60-600 varv/min; Vänstervarv: 45-450 varv/min (2 mekaniska hastigheter) |
| Max borrdiameter (stål upp till 400 N/mm²) | Med HM kärnborr: 50 mm; Med HSS spiralborr: 32 mm |
| Gängtappningskapacitet | Upp till M30 |
| Magnetisk hållkraft | Ca 20 000 N |
| Ljudtrycksnivå (LpA) | 85 dB(A) |
| Ljudeffektnivå (LwA) | 96 dB(A) |
| Vibrationsemissionsvärde (kärnborrning) | 5,5 m/s² |
| Huvudfunktioner | Borrning med kärnborr och spiralborr, brotschning, försänkning, gängtappning |
| Underhåll och rengöring | Blås regelbundet insidan med torr tryckluft; rengör ventilationsöppningarna; byt ut slitna dekaler |
| Säkerhet | Inbyggd PRCD-jordfelsbrytare, återstartskydd, övervakning av magnetkraft, automatisk avstängning vid överbelastning |
| Reservdelar och reparerbarhet | Reservdelslista tillgänglig på www.fein.com; reparation av tillverkaren eller dess representant |
| Allmän information | Användning på plana, rena magnetiska ytor; använd inte på heta material; vattenbaserat smörjmedel rekommenderas |
Vanliga frågor - KBM 50 UQW Fein
Användarfrågor om KBM 50 UQW Fein
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Borrmaskin i PDF-format gratis! Hitta din manual KBM 50 UQW - Fein och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KBM 50 UQW av märket Fein.
BRUKSANVISNING KBM 50 UQW Fein
Unngå berøring med borkjernen som automatisk støtes ut av sentreringsstiften när arbeidet avsluttes. Kontakt med den varme eller nedfallende kjernen kan före til skader.
Bruk elektroverktøyet kun på forskriftsmessige jordede stikkontakter. Bruk kun uskadede tilkoblingsledninger og jordede skjøteledninger som kontrolleres med jevne mellomrom. En ikke gjennomgående jordledning kan føre til elektriske støt.

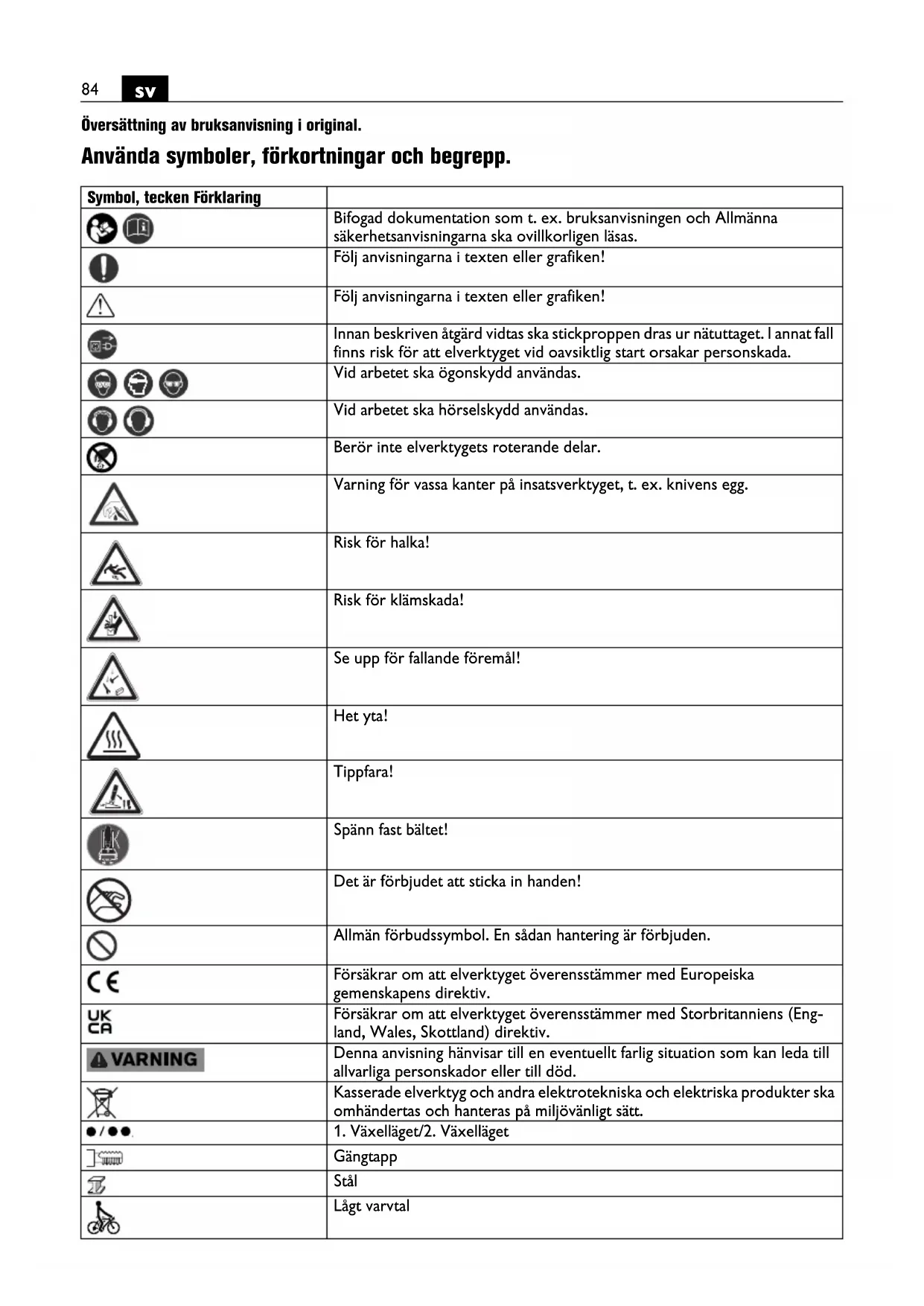

Översättning av bruksanvisning i original.
Använda symboler, förkortningar och begrepp.
| Symbol, tecken Förklaring | ||
 | Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. | |
 | Följ anvisningarna i texten eller grafiken! | |
 | Följ anvisningarna i texten eller grafiken! | |
 | Innan beskriven åtgård vidtas ska stickpropen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada. | |
 | Vid arbetet ska ögonskydd användas. | |
 | Vid arbetet ska hörselskydd användas. | |
 | Berör inte elverktygets roterande delar. | |
 | Varning för vassa kanter på insatsverktyget, t. ex. knivens egg. | |
 | Risk för halka! | |
 | Risk för klämskada! | |
 | Se upp för fallande föremål! | |
 | Het yta! | |
 | Tippfara! | |
 | Spänn fast bältet! | |
 | Det är förbjudet att sticka in handen! | |
 | Allmän förbudssymbol. En sådan hantering är förbjuden. | |
 | Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. | |
| [80YD] | Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv. | |
| [HTB2] | Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död. | |
 | Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. | |
 | 1. Växelläget/2. Växelläget | |
 | Gängtapp | |
| [2000A] | Stål | |
 | Lågt varvtal | |
| Symbol, tecken Förklaring | ||
 | Högt varvtal | |
 | Magneten har tillräckligt hög hållkraft | |
 | Magneten har inte tillräckligt hög hållkraft | |
 | Vätsketillförseln öppnad. | |
 | Vätsketillförseln stängd. | |
 | Starta borrmotorn. Höger rotationsriktning | |
 | Stanna motorn | |
 |  | Starta borrmotorn. Höger rotationsriktning |
 |  | Starta borrmotorn i stegdrift. Vänster rotationsriktning |
 |  | Reducera varvtalet i steg |
 |  | Öka varvtalet i steg |
 |  | Stanna motorn |
 |  | In- och urkoppling av magnet |
 | Personskyddsbrytaren (***) PRCD är inkopplad, kontrollampan lyser röd. | |
 | Personskyddsbrytaren (***) PRCD är frånkopplad, kontrollampan lyser inte. | |
| [2178] | Produkt med basisolering och i tillägg skyddsledare till vilken berörbara, ledande delar anslutits. | |
| * Värdet gäller för KBM 50 auto vid | manuell maskindrift | |
| (**) Kan innehålla siffror eller bokstäver | ||
| (***) Personskyddsbrytaren (PRCD) kan förekomma på grund av nationella arbetsskyddsbestämmelser eller lagstadgade regler i landet där redskapet marknadsförs. | ||
| (Ax - Zx) Kodbeteckning för interna syften | ||
| Tecken Internationell enhet Nationell enhet Förklaring | |||
| P_1 | W W Upptagen effekt | ||
| P_2 | W W Avgiven effekt | ||
| n_OR | /min, min ^-1 , rpm,r/min | r/min Tomgångsvarvtal (Högergång) | |
| n | /min, min ^-1 , rpm,r/min | r/min Märkvarvtal | |
| n_OL | /min, min ^-1 , rpm,r/min | r/min Tomgångsvarvtal (Vänstergång) | |
| in | inch tum Mått | ||
| U | V | V | Märkspänning |
| f | Hz | Hz | Frekvens |
| Tecken | Internationell enhet | Nationell enhet | Förklaring |
| M... | mm mm Mått, metrisk gänga | ||
| ∅ mm mm Diameter för | en rund komponent | ||
| HM Fe 400 | mm | mm | Max borrdiameter för 400 N/mm^2 – hårdmetall (kärnborr) |
| HSS Fe 400 | mm | mm | Max borrdiameter för 400 N/mm^2 – högeffektssnabbstål (kärnborr) |
| HSS Fe 400 | mm | mm | Max borrdiameter för 400 N/mm^2 – högeffektssnabbstål (spiralborr) |
| mm mm Borrchuckens max. kapacitet | |||
| mm mm Brotschens diameter | |||
| mm mm Diameter för försänkning | |||
| kg kg Vikt enligt EPT A-Procedure 01 | |||
| T_a | °C °C Tillåten omgivningstemperatur | ||
| L_pA | dB dB Ljudtrycksnivå | ||
| L_wA | dB dB Ljudeffektnivå | ||
| L_pCpeak | dB dB Toppljudtrycksnivå | ||
| K... | Onoggrannhet | ||
| a | m/s ^2 | m/s ^2 | Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar) |
| a_h | m/s ^2 | m/s ^2 | genomsnittligt vibrationsvärde (kärnborrning) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Bas- och härledda enheter från det Internationella enhetssystemet SI. | |
För din säkerhet.
WARNING
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som
uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvisningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.
Beakta även tillämpliga nationella arbetarskyddsbestämmelser.
Avsedd användning av elverktyget:
Kärnborrmaskin för borrning med kärn- och massivborrar, brotschning, försänkning och gångskärning i material med magnetiserbar yta med av FEIN godkända insatsverktyg och tillbehör i väderleksskyddad omgivning.
I en störningsbelagd omgivning är en minskad driftkvalitet möjlig, som tidsbegränsat avbrott, tidsmässigt reducerad funktion eller ändamålsenlig driftfunktion för vars åtgärdande användarens ingrepp behövs.
Detta elverktyg är även avsett för användning med växelströmsgeneratorer som har tillräckligt hög effekt och som motsvarar standarden ISO 8528 i utförandeklass G2. Bestämmelserna i denna standard uppfylls i synnerhet inte om klirrfaktorn överskrider 10 %. I osäkra fall ta reda på generatorns data.
Beakta därvid bruksanvisningen och de nationella föreskrifterna för installation och drift av växelströmsgeneratorn.
Säkerhetsanvisningar.
Led vid borrning, som fordrar användning av vatten, vattnet bort från arbetsområdet eller använd en vätske-uppsamlingsanordning. Dessa skyddsåtgärder håller arbetsområdet torrt och minskar risken för elstöt.
Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skärverktyget kan skada dolda elledningar eller egen nätsladd. Skärverktygets kontakt med en spänningsförande ledning kan också sätta elverktygets metalldelar under spänning och leda till elstöt.
Bär hörselskydd vid borrning. Buller kan orsaka hörselskada.
Fortsätt inte matningen om insatsverktyget läser sig utan koppla från elverktyget. Lokalisera orsaken för inklämt insatsverktyg och åtgärda den.
Om du vill starta kärnborrmaskinen som står i verktyget på nytt måste du före nystart kontrollera, att insatsverktyget roterar fritt. Om insatsverktyget är i kläm kan det möjligen inte rotera, vilket kan leda till överbelastning av verktyget eller till att kärnborrmaskinen lossnar fån arbetsstycket-
Kontrollera vid infästning av borrstativet på arbetsstycket med vakuumplatta, att ytan är glatt, ren och inte porös. Fäst inte borrstativet på laminerade ytor, som t ex på kakel eller kompoundmaterials plätering.
Om arbetsstyckets yta inte är glatt, plan eller tillräckligt fäst, kan vakuumplattan lossna från arbetsstycket.
Kontrollera innan och under borrning, att vakuumet är tillräckligt. Om vakuumet inte är tillräckligt, kan vakuumplattan lossna från arbetsstycket.
Utför aldrig underuppborrning eller borrning i vägg om maskinen är fäst endast med vakuumplatta. Om vakuumet försvinner, lossnar vakuumplattan från arbetsstycket.
Se vid borrning genom vägg till att personer och arbetsområdet på andra sidan av väggen är skyddade. Borrkronan kan gå ut genom borrhålet och borrkärnan kan falla ned på andra sidan.
Använd inte verktyget för underuppborrning med vattentillförsel. Tränger vatten in i elverktyget ökar risken för elstöt.
En skadad kabelskyddsslang ska omedelbart bytas ut. En defekt kabelskyddsslang kan orsaka överhettning i maskinen.
Speciella säkerhetsanvisningar.
Använd skyddsutrustning. Använd alltefter behov ansiktsskydd eller skyddsglasögon. Använd hörselskydd. Skyddsglasögonen måste tillförlitligt kunna skydda ögonen mot partiklar som slungas ut. En permanent bullerbelastning kan leda till hörselförlust.
Berör inte kärnborrens skarpa kanter. Risk för person-skada.
För undvikande av personskada bör kärnborren gran- skas innan arbetet påbörjas. Använd endast felfria, inte deformerade kärnborrar. Skadade eller deformerade kärnborrar kan orsaka allvarlig personskada.
Före första driftstart: Montera beröringsskyddet på maskinen.
Säkra alltid maskinen med medföljande spännband. Speciellt på lutande och ojämna ytor finns tippfara för maskiner utan spännband.
Se vid underupparbeten upp för fallande föremål som t ex borrkärnor och spån.
Borra på lodräta byggelement eller underupp utan kylvätskebehållare. Använd i detta fall kylmedelssprej. Om vätska tränger in i elverktyget finns risk för elstöt.
Undvik att beröra borrkärnan som centrarpinnen automatiskt stöter ut efter avslutat arbetsmoment. En beröring av den heta eller nedfallande kärnan innebär risk för kroppsskada.
Anslut elverktyget endast till föreskrivna vägguttag med skyddsjord. Använd endast oskadade anslutningsledningar och regelbundet kontrollerade skarvsladdar med jorddon. En icke genomgående skyddsledare kan leda till elstöt.
För att undvika kroppsskada håll alltid händerna, kläderna etc. på betryggande avständ från utborrade spån. Spån kan orsaka kroppsskada. Använd alltid beröringsskydd.
Försök inte ta bort det roterande insatsverktyget innan det stannat fullständigt. Detta kan leda till allvarlig kroppsskada.
Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.
Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand.
Bearbeta inte CFK (kolfiberarmerad plast) eller asbesthaltigt material. Dessa ämnen anses vara canceral-strande.
Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.
Överbelasta inte elverktyget eller uppbevaringsväskan och använd dem inte heller som stege eller ställ. Om elverktyget eller uppbevaringsväskan överbelastas eller om man stiger upp på dem kan det lätt hända att elverktygets eller uppbevaringsväskans tyngdpunkt flyttas uppåt varefter de tippar.
Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.
Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.
Före lagring: Ta bort insatsverktyg.
Lagra elverktyget endast i väskan eller den egna förpackningen.
Kontrollera före start att nätsladden och stickproppen inte skadats.
Använd alltid elverktyget tillsammans med en personskyddsbrytare (*** ) PRCD.
Kontrollera alltid innan arbeten påbörjas att personskyddsbrytaren ( ^*** ) PRCD. fungerar korrekt (se sida 88).
Hand-arm-vibrationer
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.
För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.
Användningsinstruktioner.
Använd som kylmedel endast kylsmörjningsemulsion (vattenburen olja).
Observera tillverkarens anvisningar för kylvätskan. Kontrollera att magnetfotens ställyta är plan, ren samt utan rost och is. Avlägsna lack, spackelskikt och andra material. Undvik en luftspalt mellan magnetfoten och ställytan. Luftspalten reducerar magnetens hållkraft. Använd inte maskinen på heta ytor, det kan leda till bestående minskning av magnetens hållkraft.
Använd alltid magnetfoten under arbetet och se till att magnetens hållkraft är tillräckligt hög:
- Om den gröna knappen på manöverpanelen lyser kontinuerligt är magnetens hållkraft tillräckligt hög och maskinen kan användas med manuell eller automatisk matning.
- Om knappen Magnet blinkar på manöverpanelen är magnetens hållkraft inte tillräckligt hög och maskinen måste i detta fall drivas manuellt med reducerad matningskraft. I detta fall kan KBM 50 auto inte drivas automatiskt.
Vid arbeten på material som inte är magnetiserbara måste en lämplig fastspänningsutrustning användas; FEIN erbjuder som tillbehör t. ex. vakuumplatta eller rörborranordning. Beakta respektive bruksanvisningar.
Vid arbeten på stålmaterial med en tjocklek under 12 mm måste arbetsstycket förstärkas med en extra stålplatta för att säkerställa magnetens hållkraft.
En strömsensor övervakar magnetfoten. Om magnetfoten är defekt, startar inte motorn.
Vid överbelastning kopplas motorn automatiskt från och måste sedan återstartas.
Använd endast den matningskraft som ovillkorligen fordras. För hög matningskraft kan leda till insatsverktygets brott och förlust av magnetens hållkraft.
Om strömmen avbryts när motorn är igång hindrar en skyddskoppling motorn från att automatiskt starta på nytt. Koppla åter på motorn.
Växelstegen får kopplas när motorn står stilla eller löper ut.
Senast inställt varvtal lagras automatiskt (Memory Function). För att starta elverktyget med senast inställt varvtal, tryck och håll knappen med symbolen nedtryckt
-, och tryck sedan knappen med symbolen
Stanna inte borrmotorn under borrning.
Dra kärnborren ur borrhålet med motorn igång. Slå från borrmotorn och vrid försiktigt ut kärnborren moturs om den råkat komma i kläm i arbetsstycket. Ta efter varje borrning bort spånen och den urborrade kärnan.
Grip inte spånen med bar hand. Använd alltid en spånkrats (6 42 01 001 00 0).
Förbränningsrisk! Magnetens yta kan uppnå höga temperaturer. Grip inte magneten med bar hand. Skada inte borrens skär vid byte.
När material med flera skikt kärnborras ska kärnan och spånen tas bort efter genomborrning av varje skikt.
Kärnborrmaskinen får inte användas med defekt kylsystem. Kontrollera före varje användning tätheten och att slangarna inte har sprickor. Se till att vätska inte tränger in i elektriska delar.
KBM 50 auto: Använd inte automatisk matning för spiralborrning, försänkning eller gångskärning.
Kärnborrmaskinen KBM 50 auto kan identifiera borrhålet. Efter avslutad borrning identifierar maskinen borrhålet och borrmotorn återgår automatiskt till utgångsläget. Borrmotorn kopplar från först i utgångsläget.
Personskyddsbrytaren ( ^*** ) PRCD (se sidan 9)
Personskyddsbrytaren PRCD finns speciellt för ditt skydd, använd den därför inte som strömställare.
Om personskyddsbrytaren PRCD är skadad t ex genom kontakt med vatten, ska du inte mera använda den.
Personskyddsbrytaren är absolut nödvändig, den skyddar elverktygets användare mot elstöt. Under felfri drift lyser personskyddsbrytarens kontrollampa med rött ljus.
Kontrollera personskyddsbrytarens funktion innan arbetet påbörjas:
- Anslut personskyddsbrytarens stickpropp till nätutta- get.
- Tryck RESET-knappen. Kontrollampan på personskyddsbrytaren lyser röd.
- Dra stickproppen ur nätuttaget. Den röda kontroll-lampan slocknar.
- Upprepa stegen 1 och 2.
- Tryck på TEST-knappen, den röda kontrollampan slocknar. Använd inte maskinen om kontrollampan inte slocknar. Kontakta i detta fall serviceverkstaden.
- Tryck RESET-knappen; visar kontrollampan rött ljus kan elverktyget nu slås på.
Använd inte personskyddsbrytaren för till- och frånslag av elverktyget.
Underhåll och kundservice.
Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan i detta fall menligt påverkas. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft.
Förnya dekaler och varningsanvisningar på elverktyget vid åldring och slitage.
Efter några drifttimmar kan spelet i laxstjärtsstyrningen öka. Därför kan borrmotorn automatiskt glida längs laxstjärtsstyrningen. Vid automatisk maskindrift kan detta leda till störning i den automatiska återgången.
Efterdra i detta fall i lämplig grad alla skruvstift på laxstjärtsstyrningen så att borrmotorn kan manövreras lätt manuellt, men inte automatiskt glida (se sidan 19).
Om elverktygets nätsladd är skadad måste den bytas ut av tillverkaren eller dess representant.
Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.
Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.
Använd endast originalreservdelar.
Följande delar kan du vid behov själv byta ut: Insatsverktyg, kylvätskebehållare, beröringsskydd
Garanti och tilläggsgaranti.
Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.
Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.
Försäkran om överensstämmelse.
CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.
UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Miljöskydd, avfallshantering.
Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
