KBM 50 UQW - Pora Fein - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi KBM 50 UQW Fein PDF-muodossa.
| Tuotetyyppi | Magneettinen porakone |
| Merkki | Fein |
| Malli | KBM 50 UQW |
| Mitat (K x L x S) | 480 x 250 x 320 mm |
| Paino | 95 kg |
| Virtalähde | 230 V, 50/60 Hz, PRCD-vikavirtasuojakytkimellä |
| Ottoteho | 1300 W |
| Pyörimisnopeus (kuormittamaton) | Oikea pyöriminen: 60-600 rpm; Vasen pyöriminen: 45-450 rpm (2 mekaanista nopeutta) |
| Max. poraushalkaisija (teräs jopa 400 N/mm²) | HM-poranterällä: 50 mm; HSS-poranterällä: 32 mm |
| Kierteityskyky | Enintään M30 |
| Magneettinen pitovoima | Noin 20 000 N |
| Äänenpainetaso (LpA) | 85 dB(A) |
| Äänitehotaso (LwA) | 96 dB(A) |
| Tärinäpäästöarvo (poraus) | 5,5 m/s² |
| Tärkeimmät toiminnot | Poraus HM-poranterillä ja HSS-poranterillä, avarrus, upotus, kierteitys |
| Huolto ja puhdistus | Puhalla säännöllisesti sisäosat kuivalla paineilmalla; puhdista tuuletusaukot; vaihda kuluneet tarrat |
| Turvallisuus | Integroitu PRCD-vikavirtasuojakytkin, uudelleenkäynnistyksen esto, magneettivoiman valvonta, automaattinen pysäytys ylikuormituksessa |
| Varaosat ja korjattavuus | Varaosaluettelo saatavilla www.fein.com; valmistajan tai sen edustajan suorittama korjaus |
| Yleistä tietoa | Käyttö tasaisilla ja puhtailla magneettipinnoilla; älä käytä kuumilla materiaaleilla; suositellaan vesipohjaista voiteluainetta |
Usein kysytyt kysymykset - KBM 50 UQW Fein
Käyttäjien kysymyksiä aiheesta KBM 50 UQW Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pora PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi KBM 50 UQW - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. KBM 50 UQW merkiltä Fein.

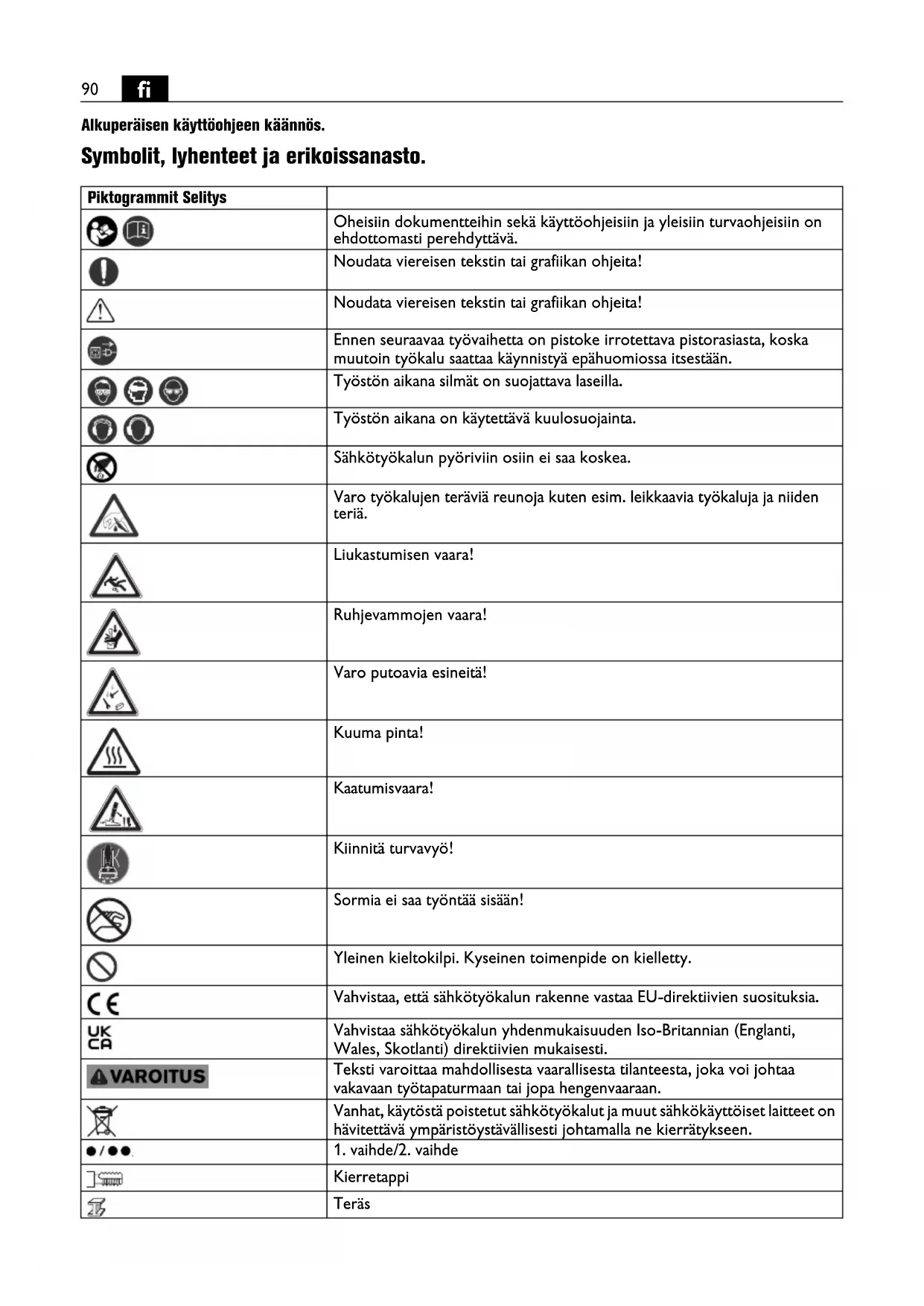

KÄYTTÖOHJE KBM 50 UQW Fein
Alkuperäisen käyttöohjeen käännös.
Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitys | ||
 | Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. | |
 | Noudata viereisen tekstin tai grafiikan ohjeita! | |
| [BKW2] | Noudata viereisen tekstin tai grafiikan ohjeita! | |
 | Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään. | |
  | Työstön aikana silmät on suojattava laseilla. | |
 | Työstön aikana on käytettävä kuulosuojainta. | |
 | Sähkötyökalun pyöriviin osiin ei saa koskea. | |
 | Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja niiden teriä. | |
 | Liukastumisen vaara! | |
 | Ruhjevammojen vaara! | |
 | Varo putoavia esineitä! | |
 | Kuuma pinta! | |
 | Kaatumisvaara! | |
 | Kiinnitä turvavyö! | |
 | Sormia ei saa työntää sisään! | |
 | Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. | |
 | Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. | |
 | Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. | |
 | Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan. | |
 | Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. | |
 | 1. vaihde/2. vaihde | |
 | Kierretappi | |
| [A2ZY] | Teräs | |
| Piktogrammit Selitys | ||
 | Alhainen kierroslukualue | |
 | Korkea kierroslukualue | |
 | Magneetin pito riittävä | |
 | Magneetin pito ei riitä | |
 | Nesteensyöttö avattu. | |
 | Nesteensyöttö suljettu. | |
 | Koneen käynnistys. Pyörimissuunta oikeaan | |
 | Moottori seis | |
 |  | Koneen käynnistys. Pyörimissuunta oikeaan |
 |  | Koneen käynnistys painikekäytöllä. Pyörimissuunta vasempaan |
 |  | Kierrosluvun alennus vaiheittain |
 |  | Nosta kierrosnopeutta asteittain |
 |  | Moottori seis |
 |  | Magneetti päälle/pois |
 | Käyttösuojakytkin (***) PRCD on kytkettynä, merkkivalo palaa punaisena. | |
 | Käyttösuojakytkin (***) PRCD on poiskytkettynä, merkkivalo ei pala. | |
 | Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajohtimeen. | |
| * Arvo pätee KBM 50 auto -malliin | käsivaraisessa käytössä | |
| (**) voi sisältää kirjaimia tai numeroita | joita | |
| (****) Käyttösuojakytkin (PRCD) saattaa, maassa jossa laite tuodaan markkinoille,olla asennettuna kansallisten työsuojelumääräysten tai lakisäateisten määräysten takia. | ||
| (Ax – Zx) Tunnus sisäisiä tarkoituksiä varten | ||
| Merkki Kansainvälinen | yksikkö | Kansallinen yksikkö | Selitys |
| P_1 | W | W | O t t |
| P_2 | W | W | A n t |
| n_OR | /min, min ^-1 , rpm, r/min | min ^-1 | Joutokäyntinopeus (oikeaan) |
| n | /min, min ^-1 , rpm, r/min | min ^-1 | Nimelliskierrosluku |
| Merkki | Kansainvälinen yksikkö | Kansallinen yksikkö | Selitys |
| n_OL | /min, min ^-1 , rpm, r/min | min ^-1 | Joutokäyntinopeus (vasempaan) |
| in | inch inch Mittayksikkö | ||
| UV V Nimellisjännite | |||
| fHz Hz Taajuus | |||
| M... | mm mm Mitta, metrinen kierre | ||
| ∅ mm mm Pyöreän kappaleen läpimitta | |||
| HM Fe 400 | mm | mm | Sall. työkappa 400 N/mm^2 - kovametalli (keernapora) |
| HSS Fe 400 | mm | mm | Sall. työkappa 400 N/mm^2 - pikateräs (keernapora) |
| HSS Fe 400 | mm | mm | Sall. työkappa 400 N/mm^2 - pikateräs (kierukkapora) |
| mm mm Poraistukan maksimi syvyys | |||
| mm mm Kalvimen halkaisija | |||
| mm mm Upotuksen halkaisija | |||
| kg | kg | Paino vastaa EPTA-Procedure 01-tietoja | |
| T_a | °C | °C | Sallittu ympäristön lämpötila |
| L_pA | dB | dB Äänen painetaso | |
| L_wA | dB | dB Äänitaso | |
| L_pCpeak | dB | dB Äänen painetason huippuarvo | |
| K... | Epävarmuustekijä | ||
| a | m/s ^2 | m/s ^2 | Tärinäarvo vastaa standardia EN 62841 (vek-torisumma, kolmiulotteinen) |
| a_h | m/s ^2 | m/s ^2 | Keskimääräinen värähtelytasoarvo (keerna-poraus) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. | |
Työturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut
ohjeet. Turvallisuusohjeiden laimin-
lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero
3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.
Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.
Sähkötyökalun käyttökohteet:
Tämä porakone on suunniteltu magnetisoituvien materiaalien poraukseen keerna- ja kierukkaporilla, kalvaukseen ja upotukseen sekä kierteiden leikkaukseen säältä suojatuissa tiloissa; koneessa saa käyttää ainoastaan FEI-Nin hyväksymiä osia ja lisätarvikkeita.
Häiriöalttiissa ympäristössä on käyttölaadun heikkeneminen mahdollinen, kuten ajallisesti rajoitettu katkos, ajallisesti rajoitetun toiminnan tai tarkoituksenmukaisen suorituskyvyn väheneminen, jonka korjaamiseen tarvitaan käyttöhenkilön väliintulo.
Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista.
Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännöksiä.
Turvaohjeita.
Johda poraustöissä, jotka vaativat nesteen käyttöä, neste pois työalueelta tai käytä nesteen keräyslaitetta.
Tällaiset varotoimenpiteet pitävät työalueen kuivana ja vähentävät sähköiskun riskiä.
Käsittele sähkötyökalua eristetyistä kahvapinnoista, kun teet töitä, joissa leikkuutyökalu saattaa osua piilossa oleviin sähköjohtoihin tai laitteen omaan verkko-johtoon. Leikkuuterän kosketus jännitteiseen johtoon voi tehdä myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
Käytä poraustöissä aina kuulosuojainta. Meluhaitat voi- vat huonontaa kuuloa.
Jos koneessa oleva vaihtotyökalu juuttuu kiinni, koneella ei saa enää syöttää, vaan virta on katkaistava heti. Tarkasta, mistä syystä työkalu juuttui kiinni ja kor- jaa tilanne.
Ennen kuin käynnistät porakoneen, joka on juuttunut kiinni työkappaleeseen, tarkasta ennen virran kytke-mistä, että koneessa oleva vaihtotyökalu pyörii vapaasti. Mikäli vaihtotyökalu takertaa, se ei ehkä pääse pyörimään lainkaan, minkä seurauksena työkalu kuormittuu liikaa tai koko porakone irtoaa työkappaleesta.
Kun porateline kiinnitetään työkappaleeseen tyhjiölevyn avulla, on katsottava, että pinta on sileä ja puhdas eikä huokoinen. Poratelinettä ei pidä kiinnittää laminoituille pinnoile kuten esim. kaakeloituun tai kerrosmateriaalilla pinnoitettuun pintaan. Jos työkappaleen pinta ei ole sileä ja tasainen tai sitä ei ole kiinnitetty kunnolla, tyhjiölevy voi irrota työkappaleesta.
Ennen porausta ja sen aikana on varmistettava, että alipaine on riittävä. Jos alipaine ei ole riittävä, tyhjiölevy saattaa irrota työkappaleesta.
Jos kone on kiinnitetty pelkästään tyhjiölevyn avulla, ei poraustöitä pidä suorittaa suoraan seinään tai pään yläpuolelle. Jos alipaine katoaa, tyhjiölevy irtoaa työkappaleesta.
Kun porataan seinään tai kattoon, on katsottava, että lähellä oleva henkilö ja työkohde on suojattu toiselta puolelta. Porakruunu saattaa ulottua ulos porausreiästä ja keerna voi tippua ulos toiselta puolelta.
Älä käytä tätä työkalua pään yläpuolella suoritettaviin porauksiin nesteensyötöllä. Nesteen tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
Anna välittömästi vaihtaa kaapelin suojaletku uuteen, jos se on vaurioitunut. Viallinen kaapelin suojaletku saattaa johtaa koneen ylikuumenemiseen.
Erityiset varotoimenpiteet.
Käytä suojavarusteita, työkohteesta riippuen myös kasvosuojainta tai suojalaseja. Kuulosuojain kuuluu vakiovarusteisiin. Suojalasien on oltava sopivat ja umpinaiset, jotta sinkoilevat lastut tai muut roskat eivät pääse silmiin. Jatkuva melusaaste on vaarallista, se voi johtaa kuulovammoihin.
Keernaporan reunat ovat terävät, varo koskettamasta niitä. Siitä seuraa tapaturman vaara.
Työtapaturmien välttämiseksi on keernaporakoneen kunto tarkastettava ennen töiden aloittamista. Käytä aina vain ehjiä keernaporia, joissa ei ole muotovikoja. Viottuneet tai muotovikaiset keernaporat voivat aiheuttaa vakavan tapaturman.
Ennen ensimmäistä käyttökertaa: Kiinnitä koneeseen kosketussuoja.
Varmista aina kone toimitukseen kuuluvalla kiinnitysvyöllä. Erityisesti kaltevilla tai epätasaisilla pinnoilla on varmistamattoman koneen kaatumisvaara olemassa.
Työskentelyssä pään yläpuolella on varottava putoavia esineitä kuten esim. kaireita ja lastuja.
Jos työkohde on pään yläpuolella tai pystysuoralla pinnalla, jäähdytyssäiliötä ei pidä käyttää. Sen sijasta avuksi voi ottaa jäähdytysnestesumutteen. Jos sähkökoneen sisään pääsee nestettä, seurauksena voi olla sähköisku.
Varo ulossinkoavaa lastujätettä, jonka koneen keskiö- tappi sylkäisee ulos automaattisesti porausvaiheen päätteeksi. Lastujäte voi olla kuumaa tai singota ulos voimalla ja johtaa siten vammoihin.
Sähkötyökalun saa liittää ainoastaan suojamaadoitet-tuun suko-pistorasiaan. Koneen liitäntäjohdon on oltava kunnossa, samoin jatkojohdon, jossa myös on oltava suojakosketin. Liitäntäjohdoissa on oltava läpimenevä suojajohdin, muutoin on olemassa sähköiskun vaara.
Loukkaantumisien välttämiseksi on aina pidettävä kädet, vaatteet jne loitolla kiertyvistä lastuista. Lastut voivat aiheuttaa loukkaantumisia. Käytä aina kosketus-suojaa.
Vielä pyörivää työkalua ei saa yrittää irrottaa koneesta, vaan työkalun on annettava pysähtyä. Vakavan työtapaturman vaara.
Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.
Magnesiumipitoisia materiaaleja ei saa työstää. Tulipalon vaara.
CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.
Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarra- kiinnitteisiä kilpiä.
Sähkötyökalua ei pidä ylikuormittaa, ei myöskään sen salkkua, joita kumpaakaan ei pidä käyttää tukena tai kiipeilyapuna. Jos sähkötyökalu ylikuormittuu tai sen tai työkalusalkun päällä seisotaan, sen painopiste saattaa siirtyä ja työkalu/salkku kaatuu.
Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.
Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.
Ennen varastointia: Poista vaihtotyökalu.
Varastoi sähkötyökalu ainoastaan laukussa tai pakka- uksessaan.
Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.
Käytä aina sähkötyökalua yhdessä käyttösuojakytkimen (***) (PRCD) kanssa.
Tarkista aina ennen työn aloittamista käyttösuojakytkimen [***] (PRCD) asianmukainen toiminta (katso sivu 94).
Käsiin ja käsivarsiin kohdistuva tärinä
Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta haitoilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huollosta, työvaiheiden organisoinnista ja työturvallisuudesta.
Työstöohjeita.
Jäähdytysnesteenä saa käyttää pelkästään jäähdyttävää ja voitelevaa emulsiota (öljy ja vesi).
Ota huomioon jäähdytysnesteen valmistajan antamat ohjeet.
On katsottava, että magneettisen jalan kiinnityspinta on tasainen ja puhdas eikä siinä ole jäätä. Poista maali- ja pakkelikerrokset ja muu ylimääräinen materiaali. Katso, ettei magneettijalan ja sen kiinnityspinnan väliin jää ilmavälystä. Ilmavälys vähentää magneettista pitovoimaa.
Tätä konetta ei saa käyttää kuumilla pinnoilla, koska silloin magneetin pito heikkenee pysyvästi.
Käytä aina apuna magneettijalkaa ja katso, että magneetin pito on riittävä:
- Kun vihreässä painikkeessa palaa jatkuvasti valo, magneetin pitovoima on riittävä, ja konetta voidaan käyttää käsivaraisella tai automaattisella syötöllä.
- Jos Magneetti -painikkeen valo vilkkuu, magneetin pitovoima ei enää ehkä riitä, jolloin konetta saa käyt-tää vain käsivaraisesti pienemmällä syöttövoimalla. KBM 50 auto -mallia ei siinä tapauksessa voi kytkeä automaattikäytölle.
Kun työstetään ei magnetisoituvia materiaaleja, apuna on käytettävä sopivia FEIN-kiinnityslaitteita (lisätarvike) kuten tyhjiölevy tai putkenporauslaite tms. Muista nou-dattaa ko. apulaitteiden käyttöohjeita.
Jos teräksen materiaalivahvuus on alle 12 mm, työkappale on vahvistettava ylimääräisellä teräslevyllä, jotta magneetin pito on taattu.
Magneettijalkaa valvotaan virrantunnistimen välityksellä. Jos magneettijalka on vioittunut, moottori ei käynnisty. Ylikuormituksella moottori sammuu automaattisesti, minkä jälkeen se on käynnistettävä uudelleen.
Työkappaletta ei pidä syöttää liialla voimalla, vaan aina sopivasti. Jos käytetään liikaa voimaa, vaihtotyökalu voi murtua ja magneetin pito kadota.
Jos virta katkeaa moottorin käydessä, turvakytkentäpiiri estää sen jälkeen koneen käynnistymisen itsestään, kun kone taas saa virtaa. Moottori on silloin käynnistettävä uudelleen.
Valitse vaihdealue joko koneen seisoessa tai sen pysäh- tymisvaiheessa.
Viimeksi valittu kierrosluku tallennetaan automaattisesti muistiin (Memory-toiminto). Kun haluat käynnistää koneen viimeksi asetetulla kierrosluvulla, paina ensin painike, jossa on symboli alas, ja paina sitten painiketta.
Moottoria ei pidä sammuttaa porauksen aikana.
Moottorin on oltava käynnissä, kun keernapora nostetaan irti reiästä.
Jos keernapora on juuttunut kiinni reikään, sammuta moottori ja irrota pora varovasti vastapäivään kiertäen.
Aina porauskerran päätteeksi on lastut ja muu roska poistettava koneesta.
Älä tartu lastuihin paljain käsin. Käytä aina lastukoukkua (6 42 01 001 00 0).
Palovammojen vaara. Magneetin pinta saattaa lämmetä erittäin kuumaksi. Magneettiin ei pidä koskea paljain käsin.
Varo, etteivät poran leikkauspinnat vioitu poranterää vaihdettaessa.
Kun kerrosmateriaalia porataan keernaporalla, siitä on poistettava lastujäte ja keskiöpala kunkin kerroksen porauksen jälkeen.
Porakonetta ei saa käyttää, jos sen jäähdytysnestejärjestelmä ei toimi. Tarkasta aina ennen käyttöä järjestelmän tiiviys ja letkujen kunto (repeämät tms.). Varo ettei vet- tä pääse sähköisiin osiin.
KBM 50 auto: Automaattikäyttö ei sovellu kierreporaukseen, upotukseen, kalvaukseen ja kierteiden leikka-ukseen.
Tyypin KBM 50 auto keernaporakone tunnistaa, milloin porattu reikä on puhkaistu. Kun reikä on puhkaistu ja porausvaihe päättyy, moottori siirtyy automaattisesti takaisin lähtöasentoon. Kun moottori on lähtöasennossa, se kytkeytyy pois päältä.
Käyttösuojakytkin (\*\*\*) PRCD (ks. sivu 9)
Käyttösuojakytkin PRCD on erityisesti suunniteltu sinun suojaksi, älä siksi käytä sitä käynnistyskytkimenä. Jos käyttösuojakytkin PRCD on vaurioitunut esim. kosketuksesta veden kanssa, sitä ei enää tulisi käyttää.
Käyttösuojakytkin on välttämätön, se toimii sähkötyökalun käyttäjän suojana sähköiskua vastaan. Virheettömässä käytössä käyttösuojakytkimen merkkivalo palaa punaisena.
Tarkista käyttösuojakytkimen toimintakyky ennen työn aloittamista.
- Liitä käyttösuojakytkimen pistoke pistorasiaan.
- Paina RESET-painiketta. Käyttösuojakytkimen merkkivalo palaa punaisena.
-
Irrota pistoke pistorasiasta. Punainen merkkivalo sammuu.
-
Toista vaiheet 1 ja 2.
- Paina TEST-painiketta, punainen merkkivalo sammuu. Jos punainen merkkivalo ei sammu, ei konetta tulisi ottaa käyttöön. Ota yhteys korjaamoon.
- Paina RESET-painiketta, punaisella merkkivalolla voit nyt käynnistää sähkötyökalun.
Älä käytä käyttösuojakytkintä sähkötyökalun käynnistykseen tai sammuttamiseen.
Kunnossapito, huolto.
Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyökalun suojaeristykselle. Sähkötyökalu on hyvä puhdistaa sisältä sen ilmanvaihtoaukkojen kautta puhtaaksi pölystä kuivaa ja öljytöntä paineilmaa käyttäen.
Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti.
Muutaman käyttötunnin kuluttua lohenpyrstöohjaimen välys saattaa suurentua. Sen seurauksena koneen moottori voi liukua itsestään ohjainta pitkin. Jos kone on silloin automaattikäytöllä, automaattinen palautus voi mennä epäkuntoon. Tällaisessa tapauksessa on kirstettävä lohenpyrstöohjaimen ruuveja sopivasti niin, että kone liikkuu herkästi käsin ohjattaessa mutta ei pääse liukumaan itsestään (ks. sivu 19).
Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee valmistajan tai hänen edustajansa vaihtaa se uuteen.
Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.
Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.
Käytä varaosina vain alkuperäisosia.
Seuraavat osat voi tarvittaessa vaihtaa itse:
Vaihtotyökalut, jäähdytysainesäiliö, kosketussuoja
Takuu.
Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.
Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.
EU-vastaavuus.
CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.
UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.
Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.
Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Ympäristönsuojelu, jätehuolto.
Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
