KBE 36 QW MAGSPEED - Borrmaskin Fein - Gratis bruksanvisning och manual

Produkttyp	Magnetisk borrmaskin
Märke	Fein
Modell	KBE 36 QW MAGSPEED
Kategori	Borrmaskin
Märkspänning	230 V
Frekvens	50 Hz
Tomgångshastighet	Varierar beroende på modell
Max borrdiameter i stål	36 mm
Vikt	Cirka 22 kg
Fästtyp	Elektromagnetisk bas
Säkerhet	PRCD jordfelsbrytare, överbelastningsskydd, rörelsedetektor
Kylning	Smörjsystem med olje/vatten-emulsion
Medföljande utrustning	Spännrem, spånskydd, handskydd
Reservdelar tillgängliga	Bits, hylsor, kylbehållare, slang, handskydd
Underhåll	Rengöring av ventilationsöppningar med tryckluft, åtdragning av dubbel laxstjärt
Garanti	Enligt lagstadgade regler, tillverkargaranti FEIN
Allmän information	Användning för borrning av magnetiska material med hålsågar och spiralborrar, i en väderskyddad miljö

Vanliga frågor - KBE 36 QW MAGSPEED Fein

Hur aktiverar man borrmaskinens magnet?

För att aktivera magneten, tryck på magnetens på/av-knapp. Se till att ytan är ren och plan. Den gröna indikatorlampan visar att magnetkraften är tillräcklig.

Vad gör jag om den röda lampan lyser konstant?

En konstant röd lampa indikerar felaktig nätspänning eller frekvens. Koppla bort apparaten, åtgärda felet och återanslut. Om problemet kvarstår, kontakta FEIN:s kundservice.

Hur använder man jordfelsbrytaren PRCD?

Före varje användning, kontrollera PRCD: anslut apparaten, tryck på RESET (visning aktiv), sedan på TEST (visning inaktiv). Om visningen förblir aktiv efter TEST, använd inte apparaten och kontakta FEIN.

Vilken typ av smörjmedel ska användas vid borrning?

Använd en smörj-kylmedelsemulsion (olje/vattenblandning). Följ tillverkarens anvisningar för kylmedlet.

Hur byter man skärverktyget (hålsåg eller borr)?

Innan du byter verktyg, dra ur kontakten. Använd lämpliga nycklar. Rör inte skäreggarna. Montera ihop igen enligt instruktionerna i bruksanvisningen.

Hur rengör man den magnetiska borrmaskinen?

Rengör regelbundet ventilationsöppningarna med torr oljefri tryckluft. Byt ut slitna etiketter. Använd inte metallverktyg för rengöring.

Vilka tillbehör finns tillgängliga för denna modell?

Tillbehör som vakuumplattor, borrenheter för rör, hålsågar, spiralborrar och reservdelar (bits, hylsor, kylbehållare, slang, handskydd) finns hos FEIN.

Hur transporterar man apparaten på ett säkert sätt?

Transportera inte elverktyget med lyftanordningar. Använd den medföljande spännremmen för att fästa maskinen. Förvara den endast i sin låda eller förpackning.

Vad gör man vid överbelastning av motorn?

Motorn stannar automatiskt vid överbelastning. Vänta några sekunder och starta om. Om den röda lampan blinkar, kontrollera orsaken (t.ex. fast verktyg) och åtgärda den innan du startar om.

Hur säkerställer man tillräcklig magnetisk dragkraft?

Se till att fästytan är plan, ren, utan rost eller lack. Undvik luftspalter. För stål som är mindre än 12 mm, förstärk arbetsstycket med en extra stålplatta. Använd inte på heta ytor.

BRUKSANVISNING KBE 36 QW MAGSPEED Fein

Översättning av bruksanvisning i original.

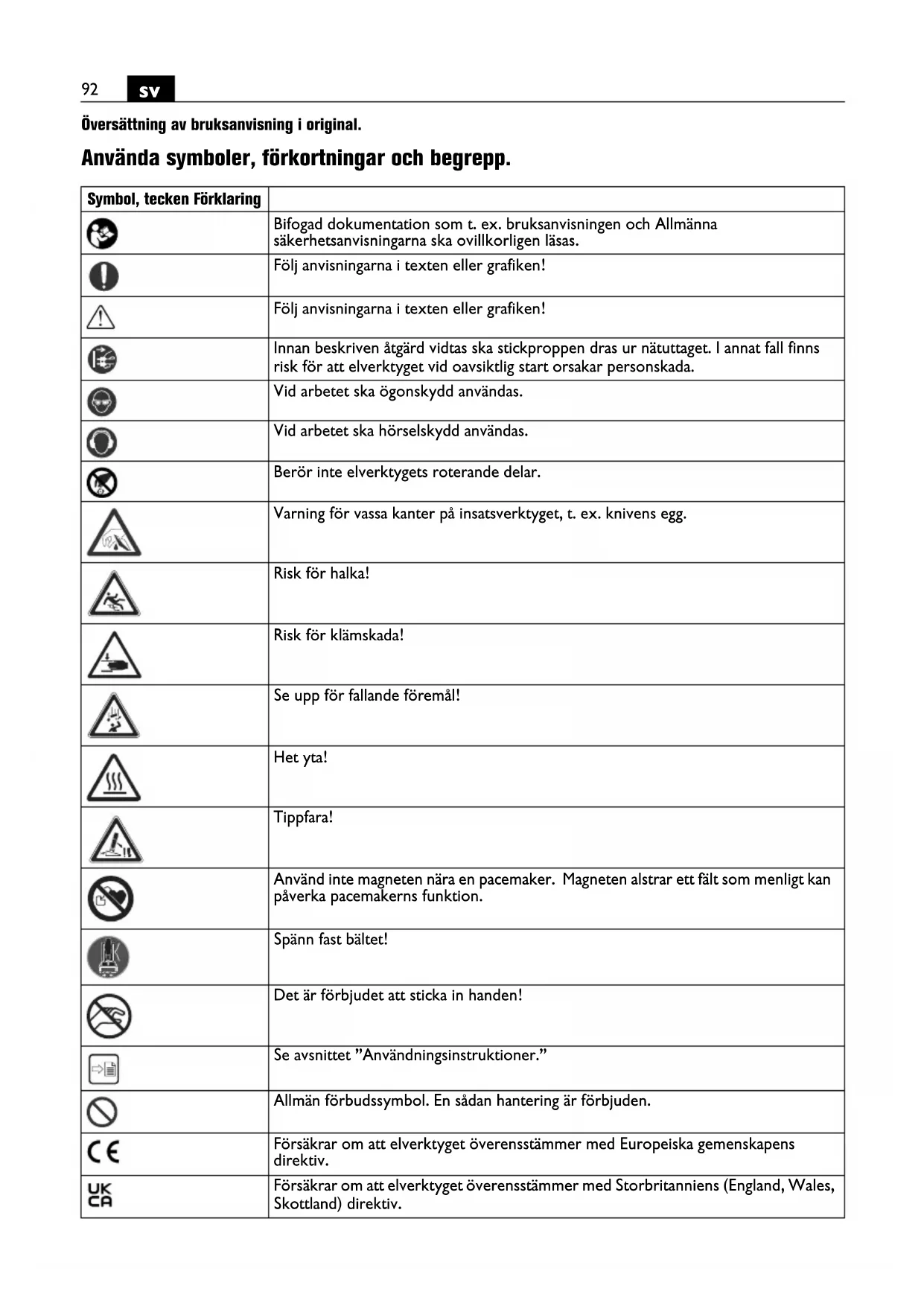

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
[46ZZ]	Följ anvisningarna i texten eller grafiken!
	Följ anvisningarna i texten eller grafiken!
	Innan beskriven åtgård vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada.
	Vid arbetet ska ögonskydd användas.
	Vid arbetet ska hörselskydd användas.
	Berör inte elverktygets roterande delar.
	Varning för vassa kanter på insatsverktyget, t. ex. knivens egg.
	Risk för halka!
	Risk för klämskada!
	Se upp för fallande föremål!
	Het yta!
	Tippfara!
	Använd inte magneten nära en pacemaker. Magneten alstrar ett fält som menligt kan påverka pacemakerns funktion.
	Spänn fast bältet!
	Det är förbjudet att sticka in handen!
	Se avsnittet "Användningsinstruktioner."
	Allmän förbudssymbol. En sådan hantering är förbjuden.
	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
	Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
WARNING	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
	Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
	Kännetecknar återvinningsbara förpackningar och produkter, som måste insamlas och disponeras separat från varandra.
	Gäller endast för Kina:Miljöskyddets giltighet vid normal användning är 10 år.
	Stål
	Magneten har eventuellt inte tillräckligt hög hållkraft
	Magneten har inte tillräckligt hög hållkraft
	Vätsketillförseln öppnad.
	Vätsketillförseln stängd.
	Starta motorn. Höger rotationsriktning
	Stanna motorn
	In- och urkoppling av magnet
	Personskyddsbrytaren (*) PRCD är inkopplad, indikeringen är aktiv.
	Personskyddsbrytaren (*) PRCD är frånkopplad, indikeringen är inaktiv.
[KS4T]	Produkt med basisolering och i tillägg skyddsledare till vilken berörbara, ledande delar anslutits.
	(PRCD) kan förekomma på grund av nationellaarbetsskyddsbestämmelser eller lagstadgade regler i landet där redskapet marknadsförs.
	ller bokstäver
	tillhandahålls som tillbehör
	för interna syften

Tecken Internationell enhet	Förklaring
P_1	W Upptagen effekt
P_2	W Avgiven effekt
n_0	/min, min^-1 , rpm, r/min Beräknat tomgångsvarvtal
in	inch Mätt
UV Märkspänning
fHz Frekvens
∅ mm	Diameter för en rund komponent
HM mm Max bond diameter	för stål upp till 400 N/mm	^2_- hårdmetall (kärnborr)
HSS mm Max bond diameter	för stål upp till 400 N/mm	^2_- högeffektssnabbstål (kärnborr)
HSS mm Max bond diameter	för stål upp till 400 N/mm	^2_- högeffektssnabbstål (spiralborr)
[OK7K]	kg Vikt enligt EPTA-Procedure	01
T_a	°C Tillåten omgivningstemperatur
L_pA	dB Ljudtrycksnivå
L_wA	dB Ljudeffektnivå
L_pCpeak	dB Toppljudtrycksnivå
K...		Onoggrannhet
a	m/s ^2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
a_h	m/s ^2	genomsnittligt vibrationsvärde (kärnborrning)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Bas- och härledda enheter från det Internationella enhetssystemet SI .

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-

ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

Kärnborrmaskin för borrning med kärn- och massivborr i material med magnetiserbar yta med av FEIN tilllåtna insatsverktyg och tillbehör i väderskyddad omgivning.

I en störningsbelagd omgivning är en minskad driftkvalitet möjlig, som tidsbegränsat avbrott, tidsmässigt reducerad funktion eller ändamålsenlig driftfunktion för vars åtgärdande användarens ingrepp behövs.

Produkten är även avsett för användning med växelströmsgeneratorer som har tillräckligt hög effekt och som motsvarar standarden ISO 8528 i utförandeklass G2. Standardens krav är inte uppfyllda om den så kallade distorsionsfaktorn överstiger 10 %. Om du är osäker, kontrollera generatorns specifikation.

Beakta därvid bruksanvisningen och de nationella föreskrifterna för installation och drift av växelströmsgeneratorn.

WARNING

Det är förbjudet att driva elverktyget med en generator vars tom-

gångsspänning överskrider spänningsvärdet som anges på elverktygets typskylt.

All annorlunda användning gäller som inte ändamålsenlig.

Säkerhetsanvisningar.

Led vid borrning, som fordrar användning av vatten, vattnet bort från arbetsområdet eller använd en vätske-uppsamlingsanordning. Dessa skyddsåtgärder håller arbetsområdet torrt och minskar risken för elstöt.

Använd elverktyget endast vid de isolerade grepytorna när arbeten utförs på ställen där skärverktyget kan skada dolda elledningar eller egen anslutningssladd.

Skärverktygets kontakt med en spänningsförande ledning kan också sätta elverktygets metalldelar under spänning och leda till elstöt.

Bär hörselskydd vid borrning. Buller kan orsaka hörselskada.

Fortsätt inte matningen om insatsverktyget låser sig utan koppla från elverktyget. Lokalisera orsaken för inklämt insatsverktyg och åtgärda den.

Om du vill starta kärnborrmaskinen som står i verktyget på nytt måste du före nystart kontrollera, att insatsverktyget roterar fritt. Om insatsverktyget är i kläm kan det möjligen inte rotera, vilket kan leda till överbelastning av verktyget eller till att kärnborrmaskinen lossnar fån arbetsstycket-

Kontrollera vid infästning av borrstativet på arbetsstycket med vakuumplatta, att ytan är glatt, ren och inte porös. Fäst inte borrstativet på laminerade ytor, som t ex på kakel eller kompoundmaterials plätering.

Om arbetsstyckets yta inte är glatt, plan eller tillräckligt fäst, kan vakuumplattan lossna från arbetsstycket.

Kontrollera innan och under borrning, att vakuumet är tillräckligt. Om vakuumet inte är tillräckligt, kan vakuumplattan lossna från arbetsstycket.

Utför aldrig underuppborrning eller borrning i vägg om maskinen är fäst endast med vakuumplatta. Om vakuumet försvinner, lossnar vakuumplattan från arbetsstycket.

Se vid borrning genom vägg till att personer och arbetsområdet på andra sidan av väggen är skyddade. Borrkronan kan gå ut genom borrhålet och borrkärnan kan falla ned på andra sidan.

Använd inte verktyget för underuppborrning med vattentillförsel. Tränger vatten in i elverktyget ökar risken för elstöt.

Speciella säkerhetsanvisningar.

Använd aldrig ett skadat elverktyg. Kontrollera före varje användning av elverktyget att höljet eller andra komponenter inte har skador, som sprickor eller brott.

En skadad kabelskyddsslang ska omedelbart bytas ut. En defekt kabelskyddsslang kan orsaka överhettning i maskinen.

Använd skyddsutrustning. Använd alltefter behov ansiktsskydd eller skyddsglasögon. Använd hörselskydd. Skyddsglasögonen måste tillförlitligt kunna skydda ögonen mot partiklar som slungas ut. En permanent bullerbelastning kan leda till hörselförlust.

Berör inte kärnborrens skarpa kanter. Risk för person-skada.

För undvikande av personskada bör kärnborren granskas innan arbetet påbörjas. Använd endast felfria, inte deformerade kärnborrar. Skadade eller deformerade kärnborrar kan orsaka allvarlig personskada.

Före första driftstart: Montera beröringsskyddet på maskinen.

Säkra alltid maskinen med medföljande fastsurrningsband. Speciellt på lutande eller ojämna ytor finns risk för maskinens tippning utan säkring.

Se vid underupparbeten upp för fallande föremål som t ex borrkärnor och spån.

Borra på lodräta byggelement eller underupp utan kylvätskebehållare. Använd i detta fall kylmedelssprej.

Om vätska tränger in i elverktyget finns risk för elstöt.

Undvik att beröra borrkärnan som centrarpinnen automatiskt stöter ut efter avslutat arbetsmoment. En beröring av den heta eller nedfallande kärnan innebär risk för kroppsskada.

Anslut elverktyget endast till föreskrivna vägguttag med skyddsjord. Använd endast oskadade anslutningsledningar och regelbundet kontrollerade skarvsladdar med jorddon. En icke genomgående skyddsledare kan leda till elstöt.

För att undvika kroppsskada håll alltid händerna, kläderna etc. på betryggande avständ från utborrade spån.

Span kan orsaka kroppsskada. Använd alltid beröringsskydd.

Försök inte ta bort det roterande insatsverktyget innan det stannat fullständigt. Detta kan leda till allvarlig kroppsskada.

Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.

Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand.

Bearbeta inte CFK (kolfiberarmerad plast) eller asbesthaltigt material. Dessa ämnen anses vara canceral-strande.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt.

Överbelasta inte elverktyget eller uppbevaringsväskan och använd dem inte heller som stege eller ställ. Om elverktyget eller uppbevaringsväskan överbelastas eller om man stiger upp på dem kan det lätt hända att elverktygets eller uppbevaringsväskans tyngdpunkt flyttas uppåt varefter de tippar.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Transportera inte elverktyget med lyftdon.

Före lagring: Ta bort insatsverktyg.

Lagra elverktyget endast i väskan eller den egna förpackningen.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Använd alltid elverktyget tillsammans med en personskyddsbrytare (*) PRCD. Kontrollera alltid innan arbeten påbörjas att personskyddsbrytaren (*) PRCD. fungerar korrekt (se sida 96).

Vibrations- och bulleremissionsvärden

De vibrations- och bulleremissionsvärden som anges i denna anvisning har utförts enligt en mätmetod standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrations- och bullerbelastning.

De angivna vibrations- och bulleremissionsvärdena motsvarar den huvudsakliga användningen av elverktyget.

Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan de totala vibrationsvärdena och bulleremissionsvärdena avvika. Detta kan öka vibrations- och bullerbelastningen väsentligt under den totala tidsperioden.

För en exakt bedömning av vibrations- och bullerbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta kan minska vibrations- och bullerbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationens och bullrets inverkan, t.ex.: underhåll av elverktyget och insatsverktygen, varmhållning av händerna, organisation av arbetsförloppen.

Användningsinstruktioner.

Använd som kylmedel endast kylsmörjningsemulsion (vattenburen olja).

Observera tillverkarens anvisningar för kylvätskan. Kontrollera att magnetfotens ställyta är plan, ren samt utan rost och is. Avlägsna lack, spackelskikt och andra material. Undvik en luftspalt mellan magnetfoten och ställytan. Luftspalten reducerar magnetens hållkraft. Använd inte maskinen på heta ytor, det kan leda till bestående minskning av magnetens hållkraft.

Använd alltid magnetfoten vid arbete, försäkra dig om att magnetens hållkraft är tillräcklig.

Vid arbeten på material som inte är magnetiserbara måste en lämplig fastspänningsutrustning användas; FEIN erbjuder som tillbehör t. ex. vakuumplatta eller rörborranordning. Beakta respektive bruksanvisningar. Vid arbeten på stålmaterial med en tjocklek under 12 mm måste arbetsstycket förstärkas med en extra stålplatta för att säkerställa magnetens hållkraft.

Om magnetfoten är felaktig, startar motorn inte. Vid överbelastning kopplas motorn automatiskt från och måste sedan återstartas.

Använd endast den matningskraft som ovillkorligen fordras. För hög matningskraft kan leda till insatsverktygets brott och förlust av magnetens hållkraft.

Om strömmen avbryts när motorn är igång hindrar en skyddskoppling motorn från att automatiskt starta på nytt. Koppla åter på motorn.

Stanna inte borrmotorn under borrning.

Dra kärnborren ur borrhålet med motorn igång. Slå från borrmotorn och vrid försiktigt ut kärnborren moturs om den råkat komma i kläm i arbetsstycket. Ta efter varje borrning bort spånen och den urborrade kärnan.

Grip inte spånen med bar hand. Använd alltid en spånkrats (*** 6 42 01 001 00 0). Förbränningsrisk! Magnetens yta kan uppnå höga temperaturer. Grip inte magneten med bar hand.

Skada inte borrens skär vid byte.

När material med flera skikt kärnborras ska kärnan och spånen tas bort efter genomborrning av varje skikt.

Kärnborrmaskinen får inte användas med defekt kylsystem. Kontrollera före varje användning tätheten och att slangarna eller kylvätskebehållaren inte har sprickor. Se till att vätska inte tränger in i elektriska delar.

Kärnborrmaskinen är försedd med ett överbelastningsskydd. Om motorn blir överbelastad, kopplar kärnborrmaskinen från.

Personskyddsbrytaren (\*) PRCD (se sidan 11)

Personskyddsbrytaren PRCD är avsedd speciellt för att skydda dig. Använd inte personskyddsbrytaren för till- och frånslag av produkten.

Om personskyddsbrytaren är skadad, t ex genom kontakt med vatten, ska du inte mera använda den.

Personskyddsbrytaren är oumbärlig den skyddar användaren mot elstöt. Vid felfri drift är indikeringen på personskyddsbrytaren aktiv.

Kontrollera personskyddsbrytarens funktion innan arbetet påbörjas:

1. Anslut personskyddsbrytarens stickpropp till nätutta- get.
2. Tryck på RESET-knappen. Indikeringen på personskyddsbrytaren är aktiv.
3. Dra stickproppen ur nätuttaget. Indikeringen på per- sonskyddsbrytaren blir inaktiv.
4. Upprepa stegen 1 och 2.
5. Tryck på TEST-knappen. Indikeringen på personskyddsbrytaren blir inaktiv. Om indikeringen förblir aktiv, får produkten inte tas i bruk. Kontakta i detta fall FEIN-service på adressen www.fein.com.
6. Tryck på RESET-knappen. Vid aktiv indikering får produkten inkopplas.

Använd inte personskyddsbrytaren för till- och frånslag av elverktyget.

Åtgärd

Felmeddelande/Magnet knappens beteende	Betydelse Åtgärd
Indikatorn lyser med grönt ljus	Magneten har tillräckligt hög hållkraft.	Säkra alltid maskinen med medföljande fastsurrningsband.
Indikatorn blinkar med grönt ljus	Magneten har eventuellt inte tillräckligt hög hållkraft.	Säkra alltid maskinen med medföljande fastsurrningsband.
		Vid arbeten på stålmaterial med en tjocklek under 12 mm måste arbetsstycket förstärkas med en extra stålplatta för att säkerställa magnetens hållkraft.
Indikatorn blinkar ca 2 sekunder med rött ljus	Motorns överbelastning. Efter det	felet avhjälpts kan maskinen åter inkopplas.
	Rörelsesensorn har löst ut. Kontrollera att magnetfotens ställyta är plan, ren samt utan rost och is.
Indikatorn lyser ca. 2 sekunder med rött ljus vid fränkoppling av motorn	Magnetfoten kan frånkopplas tidigast 2 sekunder efter motorns frånkoppling.	Vänta tills den röda lysdioden slocknar och den gröna lysdioden lyser eller blinkar.
Indikatorn lyser permanent med rött ljus	Fel nätspänning eller nätfrekvens.	Drag ut maskinens stickpropp, åtgärda felet och koppla åter in anslutningsledningen. Om felmeddelandet ännu kvarstår, sänd maskinen till en FEIN-kundtjänst.
	Vid inkoppling av anslutningsledningen är en knapp redan tryckt.
Indikatorn blinkar permanent med rött ljus	Maskinen är defekt. Sänd maskinen till en FEIN-kundtjänst.

Underhåll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan i

detta fall menligt påverkas. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft.

Förnya dekaler och varningsanvisningar på elverktyget vid åldring och slitage.

Efter några drifttimmar kan spelet i laxstjärtsstyrningen öka. Därför kan borrmotorn automatiskt glida längs laxstjärtsstyrningen. Efterdra i detta fall i lämplig grad alla skruvstift på laxstjärtsstyrningen så att borrmotorn kan manövreras lätt manuellt, men inte automatiskt gli- der (se sida 18/19).

Om elverktygets nätsladd är skadad måste den bytas ut av tillverkaren eller dess representant.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Slitageidentifiering på magnetfoten

Förskjutning av elverktyget på ställytan leder till slitage på magnetfoten. Därvid kan uppstå luftspalter mellan magnetfoten och ställytan, vilket reducerar magnetens hållkraft. För kontroll är magnetfoten försedd med fördjupningar. Kontrollera slitaget före varje användning av elverktyget. Om en av fördjupningarna inte mera är fullständigt igenkännbar magnetfoten bytas ut (se sida 12). Kontakta i detta fall FEIN-service på adressen www.fein.com.

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut:

Insatsverktyg, kylvätskebehållare, kylmedelsslang, beröringsskydd

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
