GEBRUIKSAANWIJZING KBE 36 QW MAGSPEED Fein

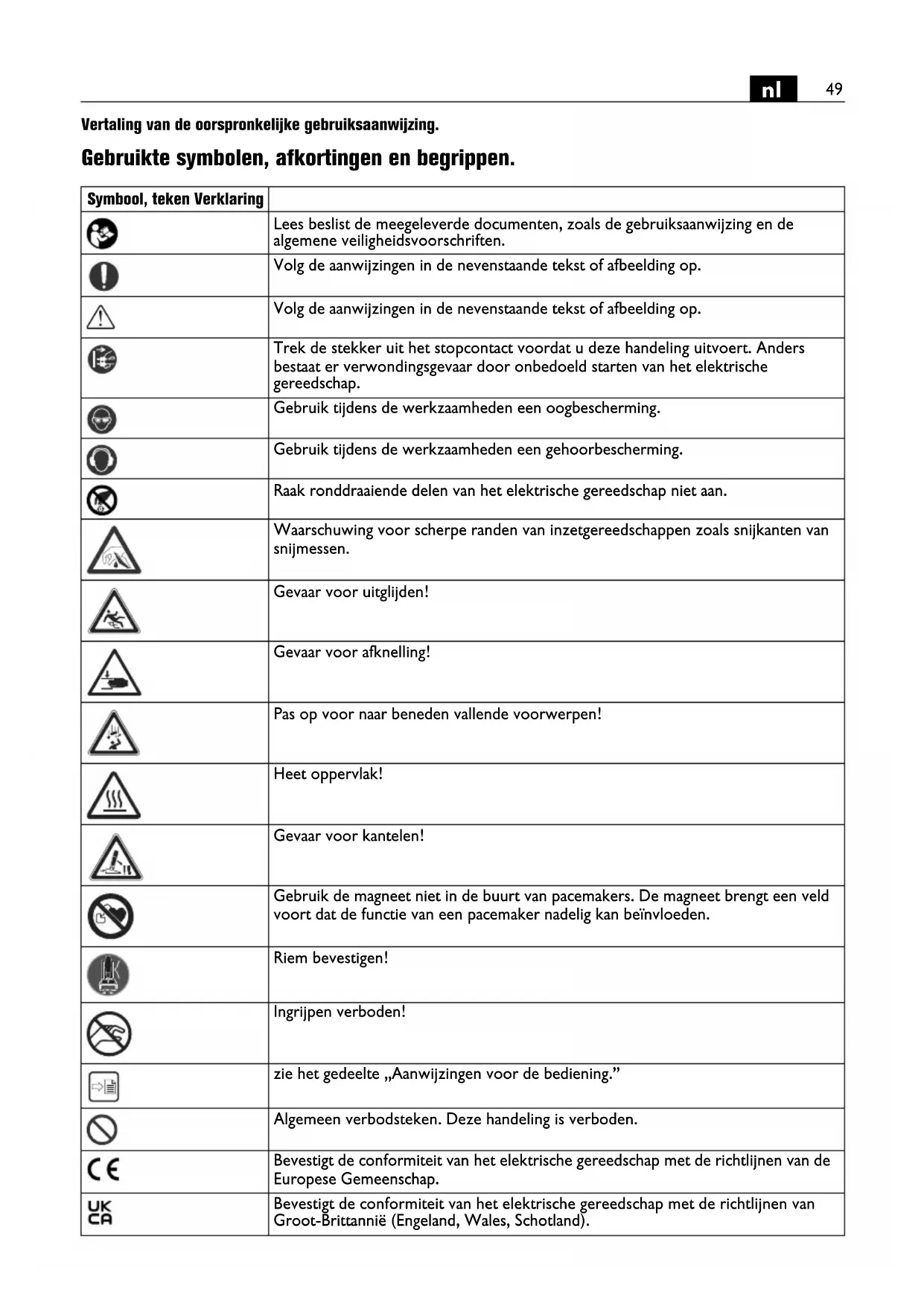

Vertaling van de oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Raak ronddraaiende delen van het elektrische gereedschap niet aan. Waarschuwing voor scherpe randen van inzetgereedschappen zoals snijkanten van snijmessen. Gevaar voor uitglijden! Gevaar voor afknelling! Pas op voor naar beneden vallende voorwerpen! Heet oppervlak! Gevaar voor kantelen! Gebruik de magneet niet in de buurt van pacemakers. De magneet brengt een veld voort dat de functie van een pacemaker nadelig kan beïnvloeden. Riem bevestigen! Ingrijpen verboden! zie het gedeelte „Aanwijzingen voor de bediening.” Algemeen verbodsteken. Deze handeling is verboden. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).50

Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Duidt recyclebare verpakkingen en producten aan die apart ingezameld en afgevoerd moeten worden. Geldt alleen voor China: De duur van de milieubescherming bij normaal gebruik van het product bedraagt 10 jaar. Staal Magneetvasthoudkracht eventueel voldoende Magnetische vasthoudkracht onvoldoende Vloeistoftoevoer geopend. Vloeistoftoevoer gesloten. Start de motor. Draairichting rechts Motor stoppen Magneet in- en uitschakelen De schakelaar voor persoonlijke veiligheid (*) PRCD is ingeschakeld, de indicatie is actief. De schakelaar voor persoonlijke veiligheid (*) PRCD is uitgeschakeld, de indicatie is niet actief. Product met basisisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen. (*) De PRCD-veiligheidsschakelaar kan aanwezig zijn op grond van nationale arbeidsveiligheidsbepalingen of wettelijke regelingen in het land waar het product op de markt wordt gebracht. (**) Kan cijfers of letters bevatten *** Niet meegeleverd, als toebehoren verkrijgbaar (Ax – Zx) Aanduiding voor interne doeleinden Symbool, teken Verklaring RESET TEST Teken Eenheid internationaal Verklaring

W Opgenomen vermogen

W Afgegeven vermogen

Voor uw veiligheid. Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elek- trische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsre- gels in acht. Bestemming van het elektrische gereedschap: Kernboormachine voor het boren met kernboren en volle boren op materialen met magnetiseerbaar opper- vlak met de door FEIN toegelaten inzetgereedschappen en toebehoren in tegen weersinvloeden beschermde omgeving. In een omgeving met storingen is een verminderde kwaliteit van de werking mogelijk, zoals tijdelijke uitval, tijdelijk vermindering van functie of van beoogde pres- taties. Voor het herstel daarvan is een ingreep van de bediener vereist. Dit product is ook bedoeld voor gebruik aan wissel- stroomgeneratoren met voldoende capaciteit die vol- doen aan de norm ISO 8528-5, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10% overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen. Neem daarbij de gebruiksaanwijzing en de nationale voorschriften voor de installatie en het gebruik van de wisselstroomgenerator in acht. Het is verboden het elektri- sche gereedschap te gebrui- ken op stroomgeneratoren waarvan de nullastspanning hoger is dan de spanningswaarde die op het kenplaatje van het elektrische gereedschap staat aangegeven. Alle andere soorten van gebruik zijn niet volgens de voorschriften. Veiligheidsvoorschriften. Voer tijdens boorwerkzaamheden met vloeistof de vloeistof af van de plaats waar u werkt of gebruik een opvangvoorziening voor vloeistoffen. Met dergelijke voorzorgsmaatregelen houdt u de werkomgeving droog en beperkt u het risico van een elektrische schok. Houd het elektrische gereedschap vast aan de geïso- leerde greepvlakken als u werkzaamheden uitvoert waarbij het snijgereedschap verborgen stroomleidin- gen of de eigen aansluitkabel kan raken. Contact van een snijgereedschap met een spanningvoerende leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok lei- den. Draag tijdens het boren een gehoorbescherming. De invloed van lawaai kan gehoorverlies tot gevolg hebben. Als het inzetgereedschap blokkeert, duwt u niet verder en schakelt u het elektrische gereedschap uit. Contro- leer de reden van het vastklemmen en maak de oorzaak ongedaan. Ø mm Diameter van een rond deel HM mm Max. boordiameter in staal tot 400 N/mm

– hardmetaal (kernboor) HSS mm Max. boordiameter in staal tot 400 N/mm

sneldraaistaal (kernboor) HSS mm Max. boordiameter in staal tot 400 N/mm

sneldraaistaal (spiraalboor) kg Gewicht volgens EPTA-Procedure 01

°C Toegestane omgevingstemperatuur

Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)

Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. Teken Eenheid internationaal Verklaring Fe 400 Fe 400 Fe 40052

Controleer voordat u een in het werkstuk stekende kernboormachine opnieuw inschakelt of het inzetge- reedschap vrij draait. Als het inzetgereedschap vast- klemt, draait het mogelijk niet. Dit kan leiden tot overbelasting van het gereedschap of loslaten van de kernboormachine uit het werkstuk. Bij bevestiging van de boorstandaard op het werkstuk met een vacuümplaat dient u erop te letten dat het oppervlak glad, schoon en niet poreus is. Bevestig de boorstandaard niet op gelamineerde oppervlakken zoals tegels en coatings van combinatiemateriaal. Als het oppervlak van het werkstuk niet glad, vlak of vol- doende bevestigd is, kan de vacuümplaat van het werk- stuk losraken. Controleer vóór en tijdens de boorwerkzaamheden dat de onderdruk voldoende is. Is de onderdruk niet vol- doende, kan de vacuümplaat van het werkstuk losra- ken. Nooit boven het hoofd boren of in de wand boren als de machine alleen met de vacuümplaat bevestigd is. Bij verlies van het vacuüm raakt de vacuümplaat los van het werkstuk. Zorg er bij het boren door wanden of plafonds voor dat personen en werkomgeving aan de andere zijde beschermd zijn. De boorkroon kan het boorgat verla- ten en de boorkern kan aan de andere kant naar buiten vallen. Gebruik dit gereedschap niet voor boorwerkzaamheden boven het hoofd met watertoevoer. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Bijzondere veiligheidsvoorschriften. Gebruik geen beschadigd elektrisch gereedschap. Con- troleer altijd vóór gebruik van het elektrische gereed- schap de behuizing en overige componenten op beschadigingen zoals scheuren of breuken. Laat de kabelbeschermslang bij beschadiging onmid- dellijk vervangen. Een defecte kabelbeschermslang kan tot oververhitting van de machine leiden. Gebruik veiligheidsuitrusting. Gebruik, afhankelijk van de toepassing, een gezichtsbescherming of veiligheids- bril. Gebruik een gehoorbescherming. De veiligheids- bril moet geschikt zijn om bij verschillende werkzaamheden weggeslingerde deeltjes af te weren. Een langdurig hoge geluidsbelasting kan tot gehoorver- lies leiden. Raak de scherpe randen van de kernboor niet aan. Er bestaat verwondingsgevaar. Om letsel te voorkomen, controleert u voor het begin van de werkzaamheden de kernboormachine. Gebruik alleen onbeschadigde, niet vervormde kernboren. Beschadigde of vervormde kernboren kunnen ernstig letsel veroorzaken. Voor de eerste ingebruikneming: monteer de aanraak- beveiliging op de machine. Zet de machine altijd vast met de meegeleverde spanriem. Vooral op hellende of oneffen opper- vlakken bestaat het risico van kantelen met machines die niet zijn vastgezet. Let bij werkzaamheden boven het hoofd op naar bene- den vallende voorwerpen zoals boorkernen en spanen. Gebruik het koelmiddelreservoir niet tijdens werkzaam- heden aan verticale bouwelementen of werkzaamhe- den boven het hoofd. Gebruik in deze gevallen een koelmiddelspray. Door vloeistoffen die in het elektri- sche gereedschap binnendringen ontstaat het gevaar van een elektrische schok. Voorkom aanraking met de boorkern, die automatisch door de centreerstift wordt uitgestoten bij het afsluiten van de boring. Het contact met de hete of naar beneden vallende kern kan tot verwondingen leiden. Gebruik het elektrische gereedschap alleen als het aan- gesloten is op een volgens de voorschriften geaard stopcontact. Gebruik alleen onbeschadigde aansluitka- bels en geaarde verlengkabels die regelmatig worden nagezien. Een niet doorgaande aardleiding kan tot een elektrische schok leiden. Houd altijd uw handen, kleding enz. uit de buurt van draaiende spanen om letsel te voorkomen. De spanen kunnen letsel veroorzaken. Gebruik altijd de aanraak- bescherming. Probeer niet het inzetgereedschap te verwijderen als dit nog draait. Dit kan ernstig letsel veroorzaken. Let op verborgen liggende elektrische leidingen en bui- zen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector. Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar. Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend. Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Overbelast het elektrische gereedschap en de opberg- koffer niet en gebruik deze niet als ladder of steiger. Overbelasting of staan op het elektrische gereedschap of de opbergkoffer kan ertoe leiden dat het zwaarte- punt van het elektrische gereedschap of de opbergkof- fer naar boven verplaatst wordt en het gereedschap of de opbergkoffer omvalt. Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwik- keld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elek- trische gereedschap past. Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereed- schap. De motorventilator zuigt stof in het machine- huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken. Transporteer het elektrische gereedschap niet met hef- werktuigen. Voor het opbergen: Verwijder het inzetgereedschap. Bewaar het elektrische gereedschap alleen in de koffer of in de verpakking.53

Controleer voor de ingebruikneming de netaansluitka- bel en de netstekker op beschadigingen. Gebruik altijd het elektrische gereedschap samen met een PRCD-veiligheidsschakelaar (*). Controleer altijd voor het begin van de werkzaamheden de PRCD-veilig- heidsschakelaar (*) op juiste werking (zie pagina 53). Emissiewaarden voor trillingen en geluid De in deze gebruiksaanwijzing vermelde trillings- en geluidsemissiewaarden zijn gemeten volgens een in EN 62841 genormaliseerde meetmethode en kunnen wor- den gebruikt om elektrische gereedschappen te verge- lijken. Zij zijn ook geschikt voor een voorlopige beoordeling van de blootstelling aan trillingen en lawaai. De aangegeven trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met ander inzetge- reedschap of bij onvoldoende onderhoud, kunnen de totale trillingswaarden en de geluidsemissiewaarden afwijken. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verhogen. Voor een nauwkeurige schatting van de blootstelling aan trillingen en geluid moet ook rekening worden gehouden met de tijden dat het apparaat is uitgescha- keld of draait, maar niet daadwerkelijk wordt gebruikt. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verminderen. Stel aanvullende veiligheidsmaatregelen in om de bediener te beschermen tegen de effecten van tril- lingen en lawaai, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Bedieningsvoorschriften. Gebruik als koelmiddel uitsluitend koelsmeeremulsie (olie in het water). Neem de aanwijzingen van de fabrikant van het koel- middel in acht. Let erop dat het opstellingsoppervlak voor de magneet- voet vlak, schoon en vrij van roest en ijs is. Verwijder, lak, plamuur en andere materialen. Voorkom een lege tussenruimte tussen magneetvoet en opstellingsopper- vlak. Door de tussenruimte is de magnetische vast- houdkracht minder. Gebruik deze machine niet op hete oppervlakken. Anders kan de magneetvasthoudkracht voor lange tijd minder worden. Gebruik bij werkzaamheden altijd de magneetvoet en let erop dat de magnetische vasthoudkracht voldoende is. Bij werkzaamheden aan niet-magnetiseerbare materia- len moeten geschikte, als toebehoren verkrijgbare FEIN-bevestigingsvoorzieningen zoals een vacuümplaat of pijpboorvoorziening worden gebruikt. Neem daar- voor de desbetreffende gebruiksaanwijzingen in acht. Bij werkzaamheden aan staalmateriaal met een materi- aaldikte van minder dan 12 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt. Als de magneetvoet defect is, start de motor niet. Bij overbelasting stopt de motor zelfstandig en moet deze opnieuw worden gestart. Gebruik alleen de beslist noodzakelijke voorwaartse kracht. Te hoge voorwaartse krachten kunnen leiden tot breuk van het inzetgereedschap en tot verlies van de magnetische vasthoudkracht. Als de stroomtoevoer wordt onderbroken terwijl de motor loopt, voorkomt een veiligheidsschakeling het automatisch opnieuw starten van de motor. Schakel de motor opnieuw in. Stop de boormotor tijdens het boren niet. Trek de kernboor alleen terwijl de motor loopt uit het- boorgat. Stop de boormotor en draai de kernboor tegen de wij- zers van de klok in voorzichtig naar buiten, in het geval- dat de kernboor in het materiaal blijft steken. Verwijder na elke boorbewerking de spanen en de uit- geboorde kern. Raak de spanen niet met uw blote hand aan. Gebruik altijd een spanenhaak (*** 6 42 01 001 00 0). Verbrandingsgevaar! Het oppervlak van de mag- neet kan hoge temperaturen bereiken. Raak de magneet niet met uw blote hand aan. Beschadig bij het vervangen van de boor de snijkanten niet. Verwijder bij het kernboren van gelaagd materiaal na elke doorboorde laag de kern en de spanen. Gebruik de kernboormachine niet met een defect koel- middelsysteem. Controleer vóór elk gebruik de dicht- heid en of er scheuren in de slang of het koelmiddelreservoir zijn. Voorkom dat er vloeistof in elektrische delen binnendringt. De kernboormachine is voorzien van een beveiliging tegen overbelasting. Wanneer de motor overbelast raakt, wordt de kernboormachine uitgeschakeld. PRCD-veiligheidsschakelaar (*) (zie pagina 11) De schakelaar voor persoonlijke veiligheid PRCD is speciaal voor uw veiligheid bedoeld. Gebruik de scha- kelaar voor persoonlijke veiligheid niet voor het in- en uitschakelen van het product. Gebruik de schakelaar voor persoonlijke veiligheid niet meer als deze beschadigd is, bijvoorbeeld door contact met water. De schakelaar voor persoonlijke veiligheid is absoluut noodzakelijk en dient ter bescherming van de bediener tegen een elektrische schok. Bij correcte werking is de indicatie op de schakelaar voor persoonlijke veiligheid actief. Controleer vóór het begin van de werkzaamheden de juiste werking van de PRCD-schakelaar:

1. Steek de stekker van de PRCD-schakelaar in de net-

2. Druk op de RESET–toets. De indicatie op de schake-

laar voor persoonlijke veiligheid is actief.

3. Trek de stekker uit het stopcontact. De indicatie op

de schakelaar voor persoonlijke veiligheid is niet meer actief.54

5. Druk op de TEST–toets. De indicatie op de schake-

laar voor persoonlijke veiligheid is niet meer actief. Neem het product niet in gebruik wanneer de indicatie actief blijft. Neem in dit geval contact op met de service van FEIN via www.fein.com.

6. Druk op de RESET–toets. Bij een actieve indicatie

mag het product ingeschakeld worden. Gebruik de PRCD-schakelaar niet voor het in- en uit- schakelen van het elektrische gereedschap. Storingen verhelpen Onderhoud en klantenservice. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht- komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas het inwendige van het elektrische gereedschap door de ventilatieopeningen met droge en olievrije perslucht uit. Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage. Na enkele bedrijfsuren kan de speling in de zwa- luwstaartgeleiding groter worden. Als gevolg daarvan kan de boormotor vanzelf langs de zwaluwstaartgelei- ding glijden. In dit geval dient u alle schroefdraadpennen van de zwaluwstaartgeleiding zodanig aan te draaien dat de boormotor handmatig gemakkelijk kan worden bewogen, maar niet vanzelf glijdt (zie pagina 18/19). Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordiger. Foutmelding/ gedrag magneettoets Betekenis Oplossing Indicatie groen verlicht Magneetvasthoudkracht eventueel voldoende. Zet de machine altijd vast met de meegeleverde spanriem. Indicatie knippert groen Magnetische vasthoudkracht eventueel onvoldoende. Zet de machine altijd vast met de meegeleverde spanriem. Bij werkzaamheden aan staalmateriaal met een materiaaldikte van minder dan 12 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt. Indicatie knippert ca. 2 seconden lang rood Overbelasting van de motor. Na het verhelpen van de fout kan de machine weer worden ingeschakeld. Bewegingssensor is geactiveerd. Let erop dat het opstelvlak voor de magneetvoet egaal, schoon en vrij van roest en ijs is. Verwijder lak, plamuur en ander materiaal. Voorkom speling tussen magneetvoet en opstelvlak. Speling vermindert de magnetische vasthoudkracht. Gebruik de machine niet op hete oppervlakken, anders kan een permanente vermindering van de vasthoudkracht van de magneet het gevolg zijn. Na het verhelpen van de fout kan de machine weer worden ingeschakeld. Indicatie brandt bij het uitschakelen van de motor gedurende ca. 2 seconden rood. Magneetvoet kan pas 2 seconden na het uitschakelen van de motor worden uitgeschakeld. Wacht tot de rode LED dooft en de groene LED brandt of knippert. Indicatie continu rood verlicht Verkeerde netspanning of netfrequentie. Trek de stekker van de machine uit het contact, verhelp de fout en sluit de kabel opnieuw aan. Als de foutmelding nog steeds verschijnt, stuurt u de machine naar de klantenservice van FEIN. Bij het aansluiten van de kabel is al een toets ingedrukt. Indicatie knippert continu rood Machine is defect. Zend de machine naar de FEIN-klantenservice.55

Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval. Slijtageherkenning aan de magneetvoet Verschuiven van het elektrische gereedschap op het opstelvlak veroorzaakt slijtage aan de magneetvoet. Daardoor kan speling ontstaan tussen de magneetvoet en het opstelvlak en kan de vasthoudkracht van de mag- neet verminderd worden. Ter controle is de magneet- voet voorzien van uitsparingen. Controleer de slijtage vóór elk gebruik van het elektrische gereedschap. Wanneer een van deze uitsparingen niet meer volledig zichtbaar is, moet de magneetvoet vervangen worden (zie pagina 12). Neem in dit geval contact op met de service van Fein via www.fein.com. De actuele onderdelenlijst van dit elektrische gereed- schap vindt u op www.fein.com. De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschappen, koelmiddelreservoir, koelmid- delslang, aanraakbeveiliging Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het product geldt overeen- komstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garan- tie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegele- verd. Conformiteitsverklaring. De CE-verklaring geldt alleen voor landen van de Euro- pese Unie en de EFTA (European Free Trade Associa- tion) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU- markt is gebracht, verliest het UKCA-teken zijn geldig- heid. De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor produc- ten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin- gen die op de laatste pagina van deze gebruiksaanwij- zing vermeld staan. Technische documentatie bij: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Milieubescherming en afvoer van afval. Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af.56
