NÁVOD K OBSLUZE KBE 36 QW MAGSPEED Fein

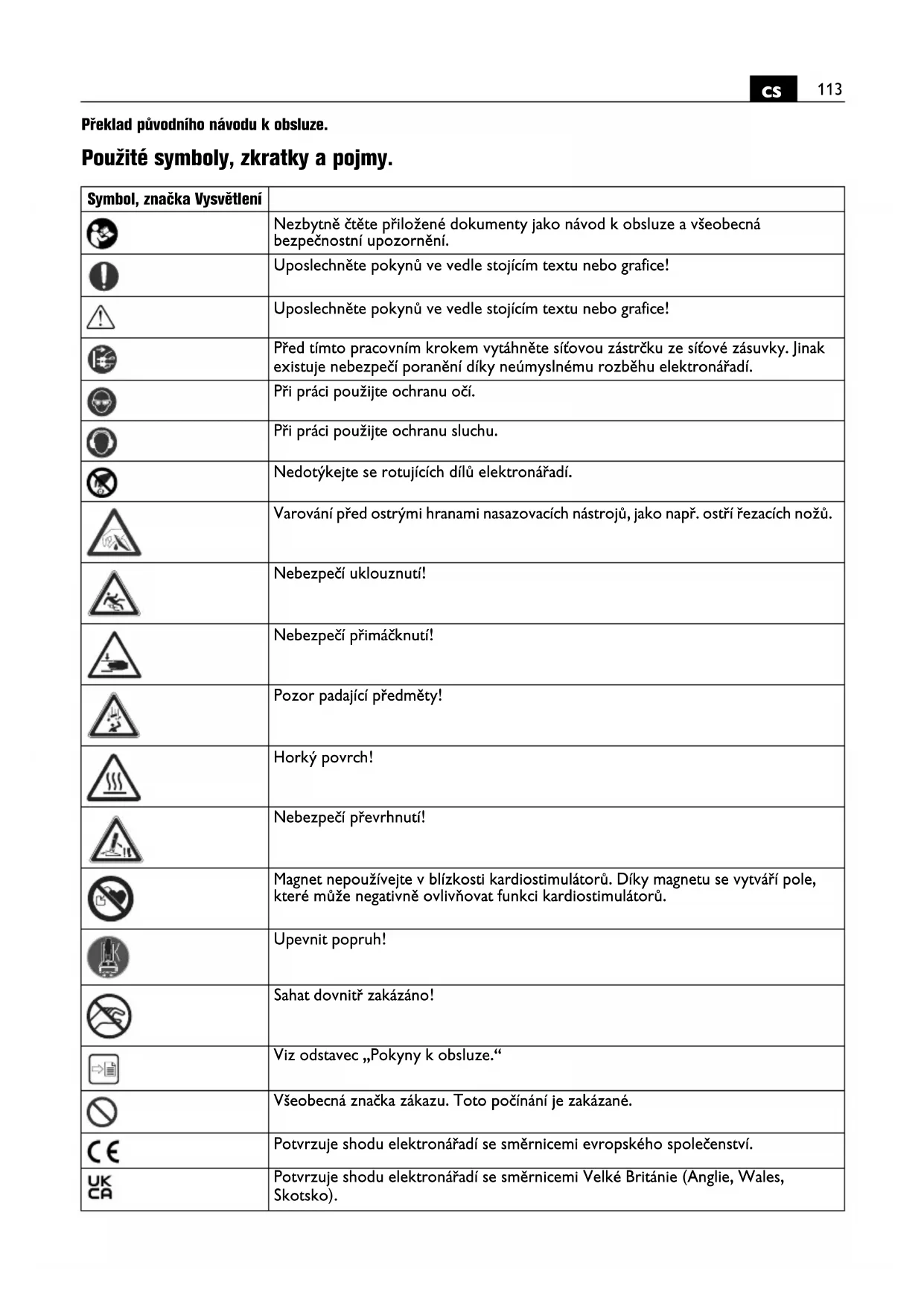

Překlad původního návodu k obsluze. Použité symboly, zkratky a pojmy. Symbol, značka Vysvětlení Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. Uposlechněte pokynů ve vedle stojícím textu nebo grafice! Uposlechněte pokynů ve vedle stojícím textu nebo grafice! Před tímto pracovním krokem vytáhněte síťovou zástrčku ze síťové zásuvky. Jinak existuje nebezpečí poranění díky neúmyslnému rozběhu elektronářadí. Při práci použijte ochranu očí. Při práci použijte ochranu sluchu. Nedotýkejte se rotujících dílů elektronářadí. Varování před ostrými hranami nasazovacích nástrojů, jako např. ostří řezacích nožů. Nebezpečí uklouznutí! Nebezpečí přimáčknutí! Pozor padající předměty! Horký povrch! Nebezpečí převrhnutí! Magnet nepoužívejte v blízkosti kardiostimulátorů. Díky magnetu se vytváří pole, které může negativně ovlivňovat funkci kardiostimulátorů. Upevnit popruh! Sahat dovnitř zakázáno! Viz odstavec „Pokyny k obsluze.“ Všeobecná značka zákazu. Toto počínání je zakázané. Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko).114

Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. Označuje recyklovatelné obaly a výrobky, které se musejí navzájem odděleně sbírat a likvidovat. Platné pouze pro Čínu: Trvání ochrany životního prostředí při normálním používání výrobku činí 10 let. Ocel Případně dostačující přilnavá síla magnetu Nedostačující přilnavá síla magnetu Přívod kapaliny otevřený. Přívod kapaliny uzavřený. Nastartování motoru. Směr otáčení vpravo Zastavení motoru Zapnutí/vypnutí magnetu Individuální proudový chránič (*) PRCD je zapnutý, ukazatel je aktivní. Individuální proudový chránič (*) PRCD je vypnutý, ukazatel je neaktivní. Výrobek se základní izolací a navíc dotknutelné vodivé díly připojené na ochranný vodič. (*) Individuální proudový chránič (PRCD) může být k dispozici na základě národních předpisů o ochraně práce nebo zákonných ustanovení v zemi uvedení na trh. (**) může obsahovat číslice nebo písmena *** Není obsaženo v dodávce, dostupné jako příslušenství (Ax – Zx) Označení pro interní účely Symbol, značka Vysvětlení RESET TEST Značka Jednotka mezinárodní Vysvětlení

, rpm, r/min Jmenovité volnoběžné otáčky

inch Rozměr U V Jmenovité napětí f Hz Frekvence Ø mm Průměr kulatého dílu115

Pro Vaši bezpečnost. Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým „Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí. Dbejte rovněž příslušných národních ustanovení ochrany při práci. Určení elektronářadí: Korunková vrtačka pro vrtání pomocí korunkových a spirálových vrtáků na materiálech s magnetizovatelným povrchem s firmou FEIN dovolenými pracovními nástroji a příslušenstvím v prostředím chráněném před povětrnostními vlivy. V rušivém prostředí je možné snížení kvality provozu, jako dočasný výpadek, dočasné omezení funkce nebo určeného provozního chování, pro jehož odstranění je zapotřebí zásah obsluhující osoby. Tento výrobek je zamýšlený i pro používání na generátorech střídavého proudu s dostatečným výkonem, jež odpovídají normě ISO 8528, třída provedení G2. Této normě neodpovídají zejména tehdy, pokud tzv. činitel harmonického zkreslení překračuje 10 %. Při pochybnostech se na vámi používaný generátor informujte. Dbejte přitom návodu k obsluze a národních předpisů pro instalaci a provoz generátorů střídavého proudu. Je zakázáno provozovat elektronářadí na generátorech elektrického proudu, jejichž napětí při běhu naprázdno překračuje hodnotu napětí uvedenou na typovém štítku elektronářadí. Všechny další druhy použití se považují za neurčená použití. Bezpečnostní upozornění. Při provádění vrtacích prací, jež vyžadují použití kapaliny, odvádějte kapalinu pryč z pracovní oblasti nebo použijte přípravek na zachytávání kapaliny. Taková preventivní opatření udržují pracovní oblast suchou a snižují riziko zásahu elektrickým proudem. Pokud provádíte práce, u kterých může řezný nástroj zasáhnout skrytá elektrická vedení či vlastní připojovací kabel, pak provozujte elektronářadí na izolovaných plochách rukojetí. Kontakt řezného nástroje s elektrickým vedením pod napětím může uvést pod napětí i kovové díly elektronářadí a vést k zásahu elektrickým proudem. Noste při vrtání ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Pokud se pracovní nástroj zablokuje, nevykonávejte už žádný posuv a elektronářadí vypněte. Zkontrolujte důvod vzpříčení a odstraňte příčinu sevřených pracovních nástrojů. Pokud chcete opět nastartovat korunkovou vrtačku, která vězí v obrobku, zkontrolujte před zapnutím, zda se pracovní nástroj volně otáčí. Pokud je pracovní nástroj vzpříčený, možná se netočí a to může vést k přetížení nástroje nebo k tomu, že se korunková vrtačka uvolní z obrobku. HM mm Max. průměr vrtání do oceli 400 N/mm

– tvrdokov (korunkový vrták) HSS mm Max. průměr vrtání do oceli 400 N/mm

– vysoce výkonná rychlořezná ocel (korunkový vrták) HSS mm Max. průměr vrtání do oceli 400 N/mm

– vysoce výkonná rychlořezná ocel (spirálový vrták) kg Hmotnost podle EPTA-Procedure 01

pCpeak dB Špičková hladina akustického tlaku K... Nepřesnost m/s

Hodnota emise vibrací podle EN 62841 (vektorový součet tří os)

Střední hodnota vibrací (korunkové vrtání) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. Značka Jednotka mezinárodní Vysvětlení Fe 400 Fe 400 Fe 400116

Při upevňování vrtacího stojanu na obrobek pomocí vakuové desky dbejte na to, aby byl povrch hladký, čistý a neporézní. Vrtací stojan neupevňujte na vrstvené povrchy, jako např. na dlaždice a vrstvy laminovaných materiálů. Pokud není povrch obrobku hladký, rovinný nebo dostatečně připevněný, může se vakuová deska z obrobku uvolnit. Před ním a při vrtání zajistěte, aby byl podtlak dostatečný. Není-li podtlak dostatečný, může se vakuová deska z obrobku uvolnit. Nikdy neprovádějte vrtání nad hlavou nebo do stěny, pokud je stroj upevněný pouze pomocí vakuové desky. Při ztrátě vakua se vakuová deska uvolní z obrobku. Při vrtání skrz stěny či stropy se postarejte o to, aby byly chráněny osoby a pracovní oblast na druhé straně. Vrtací korunka může vyběhnout nad vrtaný otvor a vyvrtané jádro může na druhé straně vypadnout. Nepoužívejte toto nářadí pro vrtací práce nad hlavou s přívodem vody. Vniknutí vody do elektronářadí zvyšuje riziko zásahu elektrickým proudem. Speciální bezpečnostní předpisy. Nepoužívejte žádné poškozené elektronářadí. Před každým použitím elektronářadí zkontrolujte poškození tělesa a ostatních komponentů, zda nemají trhliny nebo praskliny. Při poškození nechte ochrannou hadici kabelu neprodleně vyměnit. Vadná ochranná hadice kabelu může vést k přehřátí stroje. Používejte ochranné vybavení. Používejte podle aplikace ochranu obličeje nebo ochranné brýle. Používejte chrániče sluchu. Ochranné brýle musí být vhodné, musí při rozličných pracech odmrštěné částice odrazit. Trvale vysoké zatížení hlukem může vést ke ztrátě sluchu. Nedotýkejte se ostrých hran korunkového vrtáku. Existuje nebezpečí poranění. Pro zamezení zraněním zkontrolujte před začátkem prací korunkový vrták. Používejte pouze nepoškozené, nedeformované korunkové vrtáky. Poškozené nebo deformované korunkové vrtáky mohou způsobit těžká zranění. Před prvním uvedením do provozu: namontujte na stroj ochranu proti dotyku. Stroj vždy zajistěte pomocí dodaného upínacího popruhu. Zejména na nakloněných nebo nerovných plochách hrozí u strojů bez zajištění nebezpečí převrácení. Při pracech nad hlavou věnujte pozornost padajícím předmětům jako např. vyvrtaným jádrům a šponám. Práce na svislých prvcích konstrukce nebo nad hlavou provádějte bez použití nádobky na chladící kapalinu. Použijte zde chladící sprej. Prostřednictvím kapaliny vniklé do elektronářadí vzniká nebezpečí úderu elektrickým proudem. Při skončení pracovního postupu se vyvarujte doteku s automaticky středícím kolíkem vyraženým vyvrtaným jádrem. Kontakt s horkým nebo odpadajícím jádrem může vést k poraněním. Elaktronářadí provozujte pouze na předpisům vyhovujících zásuvkách s ochranným kontaktem. Používejte pouze nepoškozené připojovací vedení a pravidelně kontrolované prodlužovací kabely s ochranným kontaktem. Přerušený ochranný vodič může vést k úderu elektrickým proudem. Pro zabránění zraněním vždy udržujte své ruce, oděv atd. daleko od otáčejících se špon. Špony mohou způsobit zranění. Vždy používejte ochranu proti doteku. Nepokoušejte se odstranit pracovní nástroj, když se ještě točí. To může způsobit těžká poranění. Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů. Neopracovávejte žádný materiál s obsahem hořčíku. Existuje nebezpečí požáru. Neopracovávejte žádnou umělou hmotu zesílenou uhlíkovými vlákny a žádný materiál s obsahem azbestu. Tyto materiály jsou považovány za karcinogenní. Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Elektronářadí ani úložný kufr nadměrně nezatěžujte a nepoužívejte je jako žebřík nebo stojan. Přílišné zatížení nebo stání na elektronářadí či úložném kufru může vést k tomu, že se těžiště elektronářadí nebo úložného kufru přemístí nahoru a ten se převrátí. Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí. Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení. Netransportujte elektronářadí pomocí zdvihacích zařízení. Před uskladněním: odstraňte pracovní nástroj. Elektronářadí skladujte pouze v kufru nebo obalu. Před uvedením do provozu zkontrolujte vedení síťové přípojky a síťovou zástrčku na poškození. Elektronářadí provozujte vždy spolu s Individuálním proudovým chráničem (*) PRCD. Před začátkem prací vždy zkontrolujte řádnou funkci Individuálního proudového chrániče (*) PRCD (viz strana 117). Hodnoty emise vibrací a hluku V těchto pokynech uvedené hodnoty emise vibrací a hluku byly změřeny podle normovaných měřících metod v EN 62841 a mohou být použity pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem. Uvedené hodnoty emise vibrací a hluku reprezentují hlavní použití elektronářadí.117

Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými pracovními nástroji nebo s nedostatečnou údržbou, mohou se celkové hodnoty vibrací a hodnoty emise hluku lišit. To může zatíženi vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi a hlukem po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací a hluku jako např.: údržba elektronářadí a pracovních nástrojů, udržování teplých rukou, organizace pracovních procesů. Pokyny k obsluze. Jako chladicí prostředek používejte výhradně chladicí a mazací emulzi (olej ve vodě). Respektujte upozornění výrobce k chladicímu prostředku. Dbejte na to, aby plocha pro umístění magnetické paty byla rovná, čistá a bez rzi a ledu. Odstraňte lak, vrstvy tmelu a další materiály. Vyvarujte se vzduchové mezery mezi magnetickou patou a plochou instalování. Vzduchová mezera zmenšuje přilnavou sílu magnetu. Stroj nepoužívejte na horkých površích, mohlo by dojít k trvalé redukci přilnavé síly magnetu. Při práci vždy používejte magnetickou patu, dbejte na to, aby magnetická přidržovací síla byla dostatečná. Při práci na nemagnetizovatelných materiálech se musí použít vhodné, jako příslušenství dostupné upevňovací přípravky firmy FEIN, např. vakuová deska nebo přípravek na vrtání trubek. K tomu dbejte příslušných návodů k obsluze. Při práci i na ocelových materiálech s tloušťkou materiálu menší než 12 mm musí být k zaručení přilnavé magnetické síly obrobek zesílen dodatečnou ocelovou deskou. Je-li magnetická pata vadná, motor se nerozeběhne. Při přetížení se motor automaticky zastaví a musí být nově nastartován. Vynaložte pouze nezbytně nutnou sílu posuvu. Příliš vysoké síly posuvu mohou vést k prasknutí pracovního nástroje a k ztrátě přilnavé síly magnetu. Je-li při běžícím motoru přerušen přívod proudu, zabrání ochrana samočinnému znovurozběhnutí motoru. Motor opětovně zapněte. Vrtací motor během vrtání nezastavujte. Korunkový vrták vytáhněte z vrtaného otvoru jen s běžícím motorem. Pokud zůstane korunkový vrták vězet v materiálu, zastavte vrtací motor a opatrně vytáčejte korunkový vrták proti směru hodinových ručiček ven. Po každém vrtání odstraňte špony a vyvrtané jádro. Nedotýkejte se špon holou rukou. Vždy použijte háček na špony (*** 6 42 01 001 00 0). Nebezpečí popálení! Povrch magnetů může dosáhnout vysokých teplot. Nesahejte na magnety holou rukou. Při výměně vrtáku nepoškoďte jeho břity. Při korunkovém vrtání vrstvených materiálů odstraňte po každé provrtané vrstvě jádro a špony. Nepoužívejte korunkovou vrtačku s vadným systémem chladicího prostředku. Zkontrolujte před každým provozem těsnost a zda nejsou v hadici nebo v nádobce na chladicí prostředek trhliny. Vyvarujte se, aby kapalina vnikla do elektrických částí. Korunková vrtačka je vybavena ochranou proti přetížení. Pokud se motor přetíží, korunková vrtačka se vypne. Individuální proudový chránič (*) PRCD (viz strana 11) Individuální proudový chránič PRCD je navržen speciálně pro Vaši ochranu. Individuální proudový chránič nepoužívejte pro zapínání a vypínání výrobku. Je-li individuální proudový chránič poškozený, např. kontaktem s vodou, už jej nepoužívejte. Individuální proudový chránič je nepostradatelný, slouží k ochraně obsluhy před zásahem elektrickým proudem. V bezchybném provozu je ukazatel na individuálním proudovém chrániči aktivní. Před začátkem práce zkontrolujte funkčnost individuálního proudového chrániče:

1. Zapojte zástrčku individuálního proudového

chrániče do sítové zástrčky.

2. Stiskněte tlačítko RESET. Ukazatel na individuálním

proudovém chrániči je aktivní.

3. Vytáhněte zástrčku ze síťové zásuvky. Ukazatel na

individuálním proudovém chrániči přestane být aktivní.

4. Opakujte kroky 1. a 2.

5. Stiskněte tlačítko TEST. Ukazatel na individuálním

proudovém chrániči přestane být aktivní. Pokud ukazatel zůstane aktivní, výrobek nepoužívejte. V tom případě kontaktujte servis FEIN na www.fein.com.

6. Stiskněte tlačítko RESET. Při aktivním ukazateli se

smí výrobek zapnout. Nepoužívejte individuální proudový chránič pro zapnutí a vypnutí elektronářadí.118

Odstranění poruchy Údržba a servis. Při extrémních podmínkách nasazení se při opracování kovů může uvnitř elektronářadí usazovat vodivý prach. Může být negativně ovlivněna ochranná izolace elektronářadí. Vyfukujte často vnitřní prostor elektronářadí skrz větrací otvory pomocí suchého vzduchu bez oleje. Při vyblednutí nebo opotřebení obnovte samolepky a varovná upozornění na elektronářadí. Po několika pracovních hodinách se může zvýšit vůle v rybinovém vedení. Následně může motor vrtačky samovolně klouzat podél rybinového vedení. V tom případě přiměřeně dotáhněte všechny stavěcí šrouby na rybinovém vedení, aby motor vrtačky byl manuálně lehce pohyblivý, ale samovolně neklouzal (viz strana 18/19). Pokud je poškozený připojovací kabel, musí být vyměněn výrobcem nebo jeho obchodním zastoupením. Výrobky, které přišly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu. Detekce opotřebení magnetické paty Posouvání elektronářadí na ustavovací ploše způsobuje opotřebení magnetické paty. Tím mohou vznikat vzduchové mezery mezi magnetickou patou a plochou ustavení a může být snížena přilnavá síla magnetu. Pro kontrolu je magnetická pata opatřena prohlubeninami. Před každým používáním elektronářadí zkontrolujte opotřebení. Pokud některá z těchto prohlubenin už není zcela patrná, musí se magnetická pata vyměnit (viz strana 12). V tom případě se obraťte na servis Fein na www.fein.com. Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com. Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, nádobku na chladicí prostředek, hadici chladicího prostředku, ochranu proti doteku Chybové hlášení/ chování tlačítka magnetu Význam Náprava Ukazatel svítí zeleně Případně dostatečná přilnavá síla magnetu. Stroj vždy zajistěte pomocí dodaného upínacího popruhu. Ukazatel bliká zeleně Přilnavá síla magnetu je případně nedostatečná. Stroj vždy zajistěte pomocí dodaného upínacího popruhu. Při pracech na ocelových materiálech s tloušťkou materiálu menší než 12 mm musí být pro zaručení přilnavé síly magnetu obrobek zesílen pomocí dodatečné ocelové desky. Ukazatel bliká na ca. 2 sekundy červeně Přetížení motoru. Po odstranění poruchy lze stroj opět zapnout. Zareagoval senzor pohybu. Dbejte na to, aby byla plocha ustavení magnetické paty rovná, čistá, bez rzi a ledu. Odstraňte lak, vrstvy tmelu a další materiály. Vyhněte se vzduchové mezeře mezi magnetickou patou a ustavovací plochou. Vzduchová mezera snižuje přilnavou sílu magnetu. Stroj nepoužívejte na horkém povrchu, mohlo by dojít k trvalé redukci přilnavé síly magnetu. Po odstranění poruchy lze stroj opět zapnout. Ukazatel svítí při vypnutí motoru na ca. 2 sekundy červeně Magnetickou patu lze vypnout nejdříve 2 sekundy po vypnutí motoru. Počkejte, až červená LED zhasne a svítí nebo bliká zelená LED. Ukazatel svítí trvale červeně Špatné napětí sítě nebo špatná frekvence sítě. Odpojte stroj, odstraňte chybu a znovu zapojte napájecí kabel. Pokud chybové hlášení přetrvává, zašlete stroj do zákaznického servisu firmy FEIN. Při zapojování napájecího kabelu je už stisknuté tlačítko. Ukazatel bliká trvale červeně Stroj je vadný. Zašlete stroj do zákaznického servisu firmy FEIN.119

Záruka a ručení. Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN. V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze. Prohlášení o shodě. CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost. UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze. Technické podklady u: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Ochrana životního prostředí, likvidace. Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.120
