Termék típusa	Mágneses fúró
Márka	Fein
Modell	KBE 36 QW MAGSPEED
Kategória	Fúró
Névleges feszültség	230 V
Frekvencia	50 Hz
Üresjárati fordulatszám	Modelltől függően változó
Maximális fúrási átmérő acélban	36 mm
Súly	Körülbelül 22 kg
Rögzítés típusa	Elektromágneses alaplemez
Biztonság	PRCD hibaáram védőkapcsoló, túlterhelés elleni védelem, mozgásérzékelő
Hűtés	Olaj/víz emulziós kenőrendszer
Tartozékok	Szállítóheveder, forgácsvédő, kézvédő
Elérhető alkatrészek	Betétek, hüvelyek, hűtőfolyadék tartály, tömlő, kézvédő
Karbantartás	Szellőzőnyílások tisztítása sűrített levegővel, a kettős fecskefarkú vezeték utánhúzása
Garancia	Jogszabályi előírásoknak megfelelő, FEIN gyártói garancia
Általános információk	Mágneses anyagok fúrásához magfúrókkal és csigafúrókkal, időjárástól védett környezetben

Gyakran ismételt kérdések - KBE 36 QW MAGSPEED Fein

Hogyan aktiváljuk a fúró mágnesét?

A mágnes aktiválásához nyomja meg a mágnes be-/kikapcsoló gombját. Győződjön meg arról, hogy a felület tiszta és sík. A zöld jelzőfény elegendő mágneses erőt jelez.

Mit tegyek, ha a piros jelzőfény folyamatosan világít?

A folyamatos piros jelzőfény hibás hálózati feszültséget vagy frekvenciát jelez. Húzza ki a készüléket, szüntesse meg a hibát, majd csatlakoztassa újra. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a FEIN ügyfélszolgálattal.

Hogyan használjam a PRCD hibaáram védőkapcsolót?

Minden használat előtt ellenőrizze a PRCD-t: csatlakoztassa a készüléket, nyomja meg a RESET gombot (aktív kijelző), majd a TEST gombot (inaktív kijelző). Ha a kijelző a TEST után is aktív marad, ne használja a készüléket, és lépjen kapcsolatba a FEIN-nel.

Milyen kenőanyagot használjak a fúráshoz?

Használjon kenő-hűtő emulziót (olaj/víz keverék). Tartsa be a hűtőanyag gyártójának utasításait.

Hogyan cseréljem ki a vágószerszámot (magfúró vagy fúró)?

A szerszám cseréje előtt húzza ki a hálózati csatlakozódugót. Használjon megfelelő kulcsokat. Ne érintse meg a vágóéleket. Szerelje vissza a használati utasítás szerint.

Hogyan tisztítsam a mágneses fúrót?

Rendszeresen tisztítsa a szellőzőnyílásokat száraz, olajmentes sűrített levegővel. Cserélje ki az elhasználódott matricákat. Ne használjon fém szerszámokat a tisztításhoz.

Milyen tartozékok érhetők el ehhez a modellhez?

A FEIN-nél kaphatók olyan tartozékok, mint vákuumlemezek, csőfúró eszközök, magfúrók, csigafúrók és pótalkatrészek (betétek, hüvelyek, hűtőfolyadék tartály, tömlő, kézvédő).

Hogyan szállítsam biztonságosan a készüléket?

Ne szállítsa az elektromos szerszámot emelőgépekkel. Használja a mellékelt szállítóhevedert a gép rögzítéséhez. Csak a dobozában vagy csomagolásában tárolja.

Mit tegyek motor túlterhelés esetén?

Túlterhelés esetén a motor automatikusan leáll. Várjon néhány másodpercet, majd indítsa újra. Ha a piros jelzőfény villog, ellenőrizze az okot (pl. beszorult szerszám), és javítsa ki az újraindítás előtt.

Hogyan biztosítsam a megfelelő mágneses vonzóerőt?

Győződjön meg arról, hogy a rögzítési felület sík, tiszta, rozsda- és lakkmentes. Kerülje a légréseket. 12 mm-nél vékonyabb acélok esetén erősítse meg a munkadarabot egy további acéllemezzel. Ne használja forró felületeken.

HASZNÁLATI ÚTMUTATÓ KBE 36 QW MAGSPEED Fein

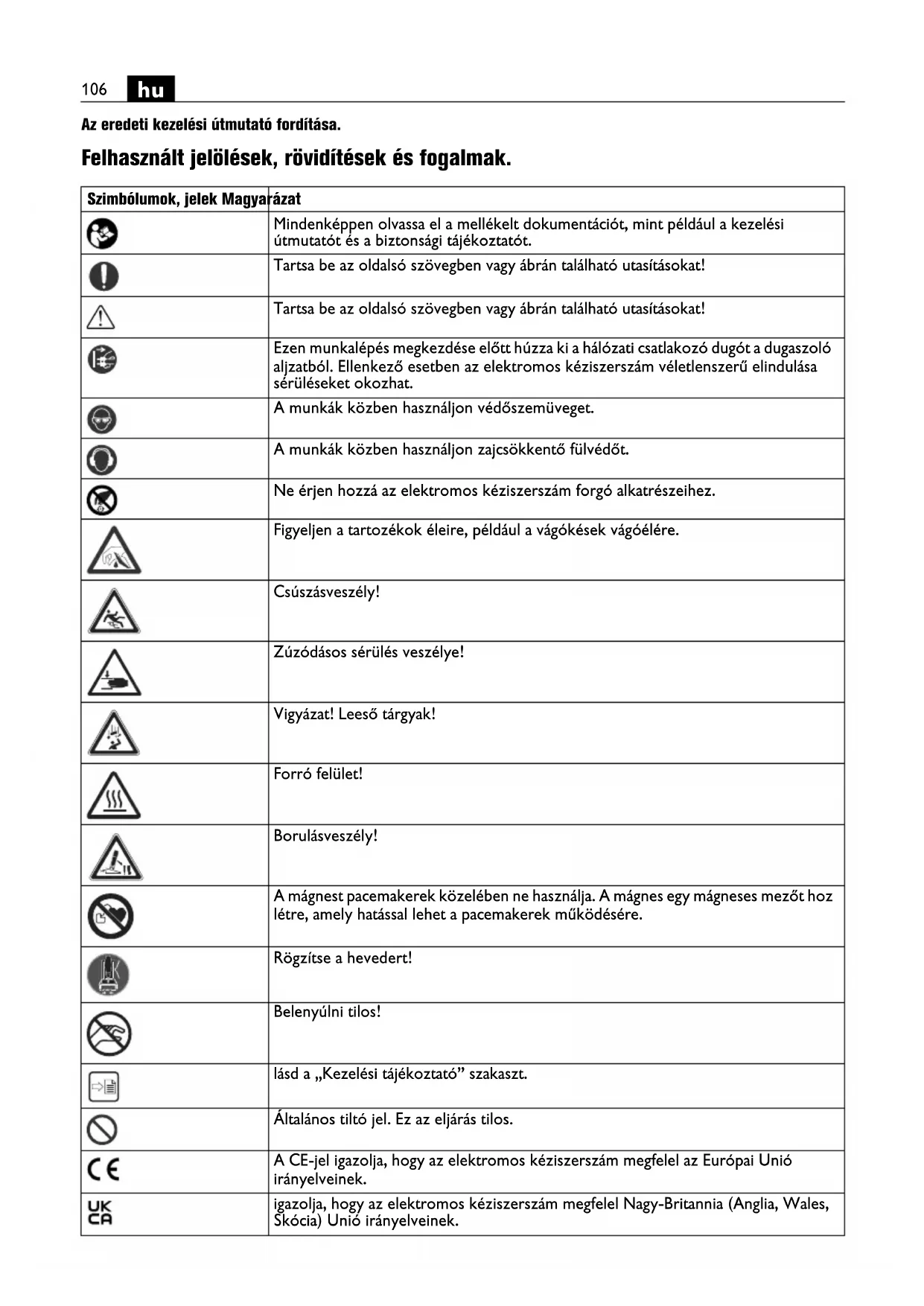

Az eredeti kezelési útmutató fordítása.

Felhasznált jelölések, rövidítések és fogalmak.

Szimbólumok, jelek Magyarázat
	Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutató és a biztonsági tájékoztatót.
	Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
	Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
	Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat.
	A munkák közben használjon védőszemüveget.
[BH5H]	A munkák közben használjon zajcsökkentő fülvédőt.
	Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez.
	Figyeljen a tartozékok éleire, például a vágókések vágóélére.
	Csúszásveszély!
	Zúzódásos sérülés veszélye!
	Vigyázat! Leeső tárgyak!
	Forró felület!
	Borulásveszély!
	A mágnest pacemakerek közelében ne használja. A mágnes egy mágneses mezőt hoz létre, amely hatással lehet a pacemakerek működésére.
	Rögzítse a hevedert!
	Belenyúlni tilos!
	lásd a „Kezelési tájékoztató” szakaszt.
	Általános tiltó jel. Ez az eljárás tilos.
	A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek.
	igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek.
	Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet.
	A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni.
[W6GS]	Újrahasználható csomagolásokat és termékeket jelöl, amelyeket egymástól elkülönítve kell összegyűjteni és ártalmatlanítani.
	Csak Kínára érvényes:A környezetvédelem időtartama a termék normális használata esetén 10 év.
	Acél
	A mágnes tartóereje kielégítő
	A mágnes tartóereje nem kielégítő
	Folyadékbevezetés nyitva.
	Folyadékbevezetés zárva.
	Indítsa el a motort. Forgásirány jobbra
	Motor leállítása
	Mágnes be-/kikapcsolása
	A (*) PRCD személyi védőkapcsoló be van kapcsolva, a kijelző aktív.
	A (*) PRCD személyi védőkapcsoló ki van kapcsolva, a kijelző inaktív.
	Alapszigeteléssel ellátott és ezen felül a védővezetékhez csatlakoztatott megérinthető elektromosan vezetőképes alkatrészeket tartalmazó termék.
[SW7B]	Ió (PRCD) az adott országban érvényes munkavédelmi előírások vagy törvények alapján lehet a forgalombahozatali országban beépítve.
	űket tartalmazhat
[DD9Z]	hem tartalmazza, de tartozékként kapható
	pkra

Jel Nemzetközi egység Magyarázat
P_1	W Teljesítményfelvétel
P_2	W Leadott teljesítmény
n_0	/min, min ^-1 , rpm, r/min Méretezési üresjárati fordulatszám
in	inch Méret
UV	F	e s z
fHz Frekvencia
∅	mm	Egy körkeresztmetszetű alkatrész átmérője
HM min Max. fúrósítmérő	egfeljebb 400 N/mm	^2 – szilárdságú acélban, keményfém (magfúró)
HSS mm Max. fúrósítmérő	legfeljebb 400 N/mm	^2 – szilárdságú acélban, nagyteljesítményű gyorsacél (magfúró)
HSS mm Max. fúréátmérő	legfeljebb 400 N/mm	^2 – szilárdságú acélban, nagyteljesítményű gyorsacél (spirálfúró)
	kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint
T_a	°C Megengedett környezeti hőmérséklet
L_pA	dB Hangnyomás szint
L_wA	dB Hangteljesítmény szint
L_pCpeak	dB Hangnyomásszint csúcsérték
K...		Szórás
a	m/s ^2	A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően
a_h	m/s ^2	Közepes rezgési érték (magfúráshoz)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Az SI nemzetközi egységrendszer alapegységei és levezetett egységei.

Az Ön biztonsága érdekében.

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.

Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt

„Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz örizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.

Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.

Az elektromos kéziszerszám rendeltetése:

Magfúrógép az időjárás hatásaitól védett helyen, a FEIN cég által engedélyezett betétszerszámokkal és tartozékokkal magfúrógépként, mágneszhető felületű anyagok magfúrókkal és tömör fúrókkal való fúrására szolgál.

Olyan környezetekben, ahol zavaró hatások lépnek fel, az üzemelési minőség csökkenhet, például korlátozott időtartamú leállások, a működés vagy a rendeltetésszerű viselkedés korlátozott időtartamú legyengülése léphetfel, és előfordulhat, hogy a problémák megszüntetéséhez a kezelő személy beavatkozására van szükség.

Ez a termék egy kielégítő teljesítményű váltakozó áramú generátorról is üzemeltethető, amely megfelel az ISO 8528 szabványban meghatározott G2 kiviteli osztály követelményeinek. Egy generátor mindenek előtt akkor NEM felel meg ennek a szabványnak, ha az úgynevezett torzítási tényező túllépi a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által használt generátor tulajdonságairól.

Vegye figyelembe a Kezelési Útmutatót, valamint az adott országban a váltakozó áramú generátor telepítésével és üzemeltetésével kapcsolatos érvényes előírásokat.

FIGYELMEZTETÉS

Az elektromos kéziszerszámot tilos olyan

generátorokról üzemeltetni, amelyek üresjárati feszültsége meghaladja az elektromos kéziszerszám típustábláján megadott feszültséget.

Minden más használat a rendeltetésnek nem megfelelő használatnak minősül.

Biztonsági előírások.

Az olyan fúrási munkák végrehajtásánál, amelyeknél folyadék használatára van szükség, vezesse el a folyadékot a munkaterülettől vagy használjon egy folyadék felfogó berendezést. Az ilyen óvóintézkedések a munkaterületet szárazon tartják és csökkentik egy áramütés kockázatát.

Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva használja, ha olyan munkát végez, amelynek során a vágószerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha egy vágószerszám egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

A fúráshoz viseljen zajcsökkentő fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet.

Ha a szerszám leblokkol, ne folytassa az előtolást és kapcsolja ki az elektromos kéziszerszámot. Vizsgálja meg és hárítsa el a szerszám beékelődésének okát.

Ha újra el akarja indítani a magfúrógépet, amely benne van a munkadarabban, a bekapcsolás előtt ellenőrizze, hogy a szerszámot szabadon lehet-e forgatni. Ha a szerszám beszorult, lehet hogy nem forog és ez a kéziszerszám túlterheléshez vezethet. Esetleg a magfúró elválhat a munkadarabtól.

Ha a fúróállványt egy vákuumlap segítségével rögzíti a munkadarabhoz, ügyeljen arra, hogy a felület sima és tiszta legyen és ne legyen porózus. Ne rögzítse a fúróállványt laminált felületekre, például csempe vagy rétegelt falemez. Ha a munkadarab felülete nem sima és sík, vagy ha az nincs kielégítően rögzítve, a vákuumlap leválhat a munkadarabról.

A fúrás előtt és a fúrás közben gondoskodjon arról, hogy kielégítő vákuum álljon rendelkezésre. Ha a vákuum nem kielégítő, a vákuumlap leválhat a munkadarabról.

Ne fúrjon a feje felett vagy egy falon, ha a berendezés csak egy vákuumlap segítségevel van rögzítve. Ha a vákuum megszűnik, a vákuumlap leválik a munkadarabról.

Az oldalfalon vagy mennyezeten történő fúrás során gondoskodjon arról, hogy a fal vagy a mennyezet túlsó oldalán található személyek vagy tárgyak védve legyenek. A fúrás végén a fal másik oldalán a kifúrt magot a gép kilőheti.

Ne használja ezt a kéziszerszámot olyan fej feletti munkákhoz, amelyeknél vízhozzávezetésre van szükség. Ha víz hatol be az elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.

Biztonsági információk.

Ne használjon megrongálódott elektromos kéziszerszámokat. Az elektromos kéziszerszám minden egyes használata előtt ellenőrizze a házat és a többi komponenset, nincsenek-e megrongálódva, például nem találhatók-e rajtuk repedések vagy törések.

Ha a kábelvédő tömlő megrongálódott, azonnal cseréltesse ki. Egy meghibásodott kábelvédő tömlő a berendezés túlmelegedéséhez vezethet.

Használjon védőfelszerelést. Használjon az alkalmazásnak megfelelően védőálarcot vagy védőszemüveget. Viseljen zajtompító fülvédőt. A védőszemüvegnek védelmet kell nyújtania a különböző munkák során kirepített részecskék ellen. Egy tartósan magas zajszennyezés halláscsökkenéshez vezethet.

Ne érintse meg a magfúró éles éleit. Ellenkező esetben sérülésveszély áll fenn.

A sérülések megelőzésére a munkák megkezdése előtt vizsgálja felül a magfúrót. Csak hibátlan, nem deformálódott magfúrókat használjon. Megrongálódott vagy deformálódott magfúrók súlyos sérüléseket okozhatnak.

Az első üzembevétel előtt: Biztosítsa az érintésvédelmet a berendezésen!

Mindig biztosítsa a berendezést az azzal szállított rögzítő szíjjal. Főleg ferde vagy egyenetlen felületeken a biztosítás nélküli berendezés felbillenhet.

A feje felett végzett munkák során vigyázzon, mert a leeső tárgyak, például magok és forgácsok, sérüléseket okozhatnak.

A függőlegesen álló elemeken vagy fej feletti helyzetben végzett munkáknál a hűtőanyag tartály nélkül dolgozzon. Ilyen helyeken használjon hűtőanyag sprayt. Ha az elektromos kéziszerszámba folyadék jut, ez áramütéseket okozhat.

Kerülje el a munkamenet befejezésekor a központosító csap által automatikusan kivetésre kerülő fúrómag megérintését. A forró vagy leeső mag megérintése sérülést okozhat.

Az elektromos kéziszerszámot csak egy előírásszerű védőérintkezővel ellátott dugaszoló aljzathoz csatlakoztatva szabad üzemeltetni. Csak hibátlan csatlakozó vezetéket és szükség esetén csak hibátlan, védővezetéket is tartalmazó hosszabbítót használjon, és rendszeresen ellenőrizze azok hibátlan állapotát.

Védővezeték hiánya áramütéshez vezethet.

A személyi sérülések megelőzésére tartsa mindig távol a kezeit, ruháját stb. a forgó forgácsoktól. A forgácsok személyi sérüléseket okozhatnak. Használja mindig a érintésvédőt.

Ne próbálja meg eltávolítani a szerszámot, amíg az még forog. Ez súlyos sérüléseket okozhat.

Ügyeljen a munkaterület alatt fekvő rejtett elektromos vezetékekre, gáz- és vízcsövekre. Ellenőrizze a munka megkezdése előtt a munkaterületet, használjon ehhez például egy fémkereső készüléket.

Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tűzveszély lép fel.

Né munkáljon meg a berendezéssel CFK-t (szénszállal erősített műanyagot) vagy azbesztet tartalmazó anyagokat. Ezek az anyagok rákkeltő hatásúak.

Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen.

Ne terhelje túl az elektromos kéziszerszámot vagy a tároló koffert és ne használja azt sem létraként, sem állványként. Ha túlterheli az elektromos kéziszerszámot/a tároló koffert, vagy ha ráall ezekre, akkor az elektromos kéziszerszám/a tároló koffer súlypontja felfelé eltolódhat és a berendezés felbillenhet.

Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte.

Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához.

Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyilásait. A

motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat.

Ne szállítsa az elektromos kéziszerszámot emelőberendezésekkel.

Tárolás előtt: Távolítsa el a betétszerszámot.

Az elektromos kéziszerszámot csak a tároló kofferben vagy a csomagolásában tárolja.

Üzembevétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó.

Az elektromos kéziszerszámot mindig csak a (\*) PRCD személyi védőkapcsolóval együtt üzemeltesse. A munkák megkezdése előtt mindig ellenőrizze a (\*) PRCD személyi védőkapcsoló előírásszerű működését (lásd a 111. oldalon).

Rezgésszintek és zajkibocsátási értékek

Az ezen előírásokban megadott rezgésszintek és zajkibocsátási értékek az EN 62841 szabványban rögzített mérési módszerrel kerültek meghatározásra és az elektromos kéziszerszámok egymás közötti összehasonlítására használhatók. Az értékek a rezgési és zajterhelés ideiglenes becslésére is alkalmazhatók.

A megadott rezgésszintek és zajkibocsátási értékek az elektromos kéziszerszám fő alkalmazási területeire vonatkoznak.

Ha azonban az elektromos kéziszerszámot más célokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgési összértékek és a zajkibocsátási értékek eltérhetnek az itt megadott értékektől. Ez az egész munkaidőre vonatkozó rezgési és zajterhelést lényegesen megnövelheti.

A rezgési és zajterhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési és zajterhelést lényeges mértékben csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések és a zajkibocsátás hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Kezelési tájékoztató.

Hűtőanyagként kizárólag hűtő-kenő emulziót (olaj, vízben) használjon.

Vegye figyelembe a gyártónak a hütőanyaggal kapcsolatos tájékoztatóját.

Ügyeljen arra, hogy a mágnestalp felállítására szolgáló felület sík, tiszta és jégmentes legyen. A lakk, malter és egyéb anyagmaradékokat előzőleg el kell távolítani.

Kerülje el levegőrés kialakulását a mágnestalp és a felállításra szolgáló felület között. A légrés csökkenti a mágnes tartóerejét.

Ne használja ezt a berendezést forró felületeken, mert ez a mágnes tartóerejének tartós csökkenéséhez vezethet.

A munkához használja mindig a mágneses talplemezt és ügyeljen arra, hogy a mágneses tartóerő kielégítő legyen.

A nem mágneszhető anyagokon végzett munkákhoz azokhoz megfelelő, tartozékként kapható FEIN gyártmányú rögzítő szerkezeteket, mint például vákuumlapot vagy csőfúró szerkezetet, kell használni. Ehhez vegye figyelembe a mindenkori Üzemeltetési útmutatót.

A mágnes tartóerejét a 12 mm-nél vékonyabb acéllemezekre való felerősítés során úgy kell biztosítani, hogy az acéllemez alá egy másik acéllemezt kell elhelyezni.

Ha a mágneses talplemez meghibásodott, a motor nem indul el.

Egy túlterhelés esetén a motor automatikusan leáll és újra el kell indítani.

Csak a feltétlenül szükséges előtolóerőt használja. A túl magas előtolóerő a szerszám széttöréséhez és a mágnes tartóerejének megszűnéséhez vezethet.

Ha az áramellátás működő motor mellett megszakad, egy biztonsági védőkapcsolás meggátolja a motor automatikus újraindulását. Kapcsolja be ismét a motort. Fúrás közben sohase állítsa le a fúrómotort.

A koronafúrót csak működő motor mellett húzza ki a furatból.

Ha a koronafúró beakad az anyagba, állítsa le a fúrómotort és óvatosan forgassa el a koronafúrót az óramutató járásával ellenkező irányban, és hajtsa így ki az anyagból.

Minden egyes fúrás után távolítsa el a forgácsot és a kifúrt magot.

Sohase fogja meg puszta kézzel a forgácsokat. Mindig használjon egy forgácshorgot (*** 6 42 01 001 00 0).

Égési veszély! A mágnesek felülete magas hőmérsékleteket érhet el. Sohase fogja meg puszta kézzel a mágneseket.

A fúró kicserélésekor ügyeljen arra, hogy ne rongálja meg az éleit.

Rétegelt anyagban végzett koronafúráshoz a magot és a forgácsokat minden egyes réteg átfúrása után el kell távolítani.

A magfúrógépet megrongálódott hűtőanyagrendszerrel ne használja. Minden üzembevétel előtt ellenőrizze a tömítettséget és az esetleges repedéseket a tömlőben vagy a hűtőanyagtartályban. Akadályozza meg, hogy folyadék jusson az elektromos alkatrészekbe,

A magfúrógép fel van szerelve egy túlterhelés elleni védelemmel. A motor túlterhelése esetén a magfúrógép kikapcsol.

(\*) PRCD személyi védőkapcsoló (lásd a 11 oldalon)

A PRCD személyi védőkapcsoló kifejezetten az Ön védelmére van előirányozva. Ne használja a személyi védőkapcsolót a termék be- és kikapcsolására.

Ha a személyi védőkapcsoló, például vízzel való érintkezés miatt megrongálódott, ne használja tovább.

A személyi védőkapcsolóra elengedhetetlenül szükség van, és a kezelőnek az áramütés elleni védelmére szolgál. Hibátlan üzem esetén a személyi védőkapcsoló kijelzője aktív.

A munka megkezdése előtt ellenőrizze az egyéni védőkapcsoló működőképességét:

1. Csatlakoztassa az egyéni védőkapcsoló csatlakozó dugóját a hálózati csatlakozó aljzathoz.

2. Nyomja meg a RESET-gombot. A személyi védőkapcsoló kijelzője aktív.

3. Húzza ki a csatlakozó dugót a hálózati dugaszoló aljzatból. A személyi védőkapcsoló kijelzője inaktívvá válik.
4. Ismételje meg az 1. és 2. lépést.
5. Nyomja meg a TEST-gombot. A személyi védőkapcsoló kijelzője inaktívvá válik. Ha a kijelző aktív marad, ne vegye üzembe a terméket. Ebben az esetben lépjen kapcsolatba a FEIN szolgáltató központjával a www.fein.com cím alatt.
6. Nyomja meg a RESET-gombot. Ha a kijelző aktív, be szabad kapcsolni a terméket.

Ne használja az egyéni védőkapcsolót az elektromos kéziszerszám ki- és bekapcsolására.

Hibaelhárítás

Hibajelzés/a mágnesgomb viselkedése	Magyarázat Elhárítás módja
A kijelző zölden világít A mágnes tartóereje kielégítő. Mindig biztosítsa a berendezést az azzal szállított feszítő hevederrel.
A kijelző zölden villog A mágnes tartóereje lehet, hogy nem kielégítő.		Mindig biztosítsa a berendezést az azzal szállított feszítő hevederrel.
		A tartóerőt a 12 mm-nél vékonyabb acéllemezekre való felerősítés során úgy kell biztosítani, hogy a munkadarab alá egy másik acéllemezt kell elhelyezni.
A kijelző ekkor kb. 2 másodpercig piros színben villog	A motor túl van terhelve. A hiba	elhárítása után a berendezést ismét be lehet kapcsolni.
	A mozgásérzékelő leoldott Ügy	eljen arra, hogy a mágneses talplemez felállítására szolgáló felület sík, tiszta, rozsda- és jégmentes legyen.
		A lakkot, a spatulyázó massza maradékokat és egyéb anyagokat távolítsa el.
		Gátolja meg, hogy légrés keletkezzen a mágneses talplemez és a felállítási felület között. A légrés csökkenti a mágneses tartóerőt.
		Ne használja a berendezést forró felületeken, mert ez a mágnes tartóerejének tartós csökkenéséhez vezethet.
		A hiba elhárítása után a berendezést ismét be lehet kapcsolni.
A kijelző a motor kikapcsolásakor kb. 2 másodpercig piros színben világít	A mágneses talplemezet legkorábban 2 másodperccel a motor lekapcsolása után szabad kikapcsolni.	Várja meg, amíg a piros LED kialszik és a zöld LED világítani vagy villogni kezd.
A kijelző folytonosan pirosan világít	Helytelen hálózati feszültség vagy hálózati frekvencia.	Húzza ki a hálózati csatlakozó dugót, hárítsa el a hibát és csatlakoztassa ismét a csatlakozó dugót. Ha a hibajelzés továbbra is fennáll, küldje be a a berendezést a FEIN Vevőszolgálatnak.
	A csatlakozó vezeték csatlakoztatásakor egy gomb már be van nyomva.
A kijelző folytonosan pirosan villog	A berendezés meghibásodott.	Küldje be a berendezést a FEIN szakkereskedőnek.

Üzembentartás és vevőszolgálat.

Különösen kedvezötlen körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe

elektromosan vezetőképes por rakódhat le. Ez kedvezőtlen hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel.

Ha elhalványul, vagy elkopik, tegyen fel új figyelmeztető címkéket az elektromos kéziszerszámra.

Néhány üzemóra eltelte után a fecskefarkú megvezetés játéka megnövekedhet. Ekkor a fúrómotor magától és végigcsúszhat a fecskefarkú megvezetés mentén. Ebben az esetben húzza meg megfelelő mértékben a fecskefarkú megvezetés valamennyi menetes csapját, úgy hogy a fúrómotort kézzel könnyen lehessen mozgatni, de magától ne csússzon el (lásd a 18/19. oldalon).

Ha az elektromos kéziszerszám csatlakozó vezetéke megsérült, azt a gyártóval vagy annak képviselőjével ki kell cseréltetni.

Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani.

A kopás felismerése a mágneses talplemezen

Az elektromos kéziszerszámnak a felállítási felületen való eltolása a mágneses talplemez kopásához vezet. Ennek következtében a mágneses talplemez és a felállítási felület között légrések keletkezhetnek és a mágneses tartóerő lecsökkenhet. A mágneses talplemez az ellenőrzéshez bemélyedéssel van ellátva. Az elektromos kéziszerszám bármely használata előtt ellenőrizze a kopást. Ha bármelyik bemélyedést már nem lehet teljesen felismerni, a mágneses talplemezt ki kell cserélni (lásd a 12. oldalon). Forduljon ebben az esetben a www.fein.com címen a Fein Vevőszolgálatához.

Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg.

A következő alkatrészeket szükség esetén Ön is kicserélheti:

Betétszerszámok, hűtőanyagtartályok, hűtőanyagtömlő, érintésvédő

Jótállás és szavatosság.

A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.

Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.

Megfelelőségi nyilatkozat.

A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU-vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti.

Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti. A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.

A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Környezetvédelem, hulladékkezelés.

A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
