KBE 36 QW MAGSPEED - τρυπάνι Fein - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μαγνητικό τρυπάνι
Μάρκα	Fein
Μοντέλο	KBE 36 QW MAGSPEED
Κατηγορία	Τρυπάνι
Ονομαστική τάση	230 V
Συχνότητα	50 Hz
Ταχύτητα χωρίς φορτίο	Μεταβλητή ανάλογα με το μοντέλο
Μέγιστη διάμετρος διάτρησης σε χάλυβα	36 mm
Βάρος	Περίπου 22 kg
Τύπος στερέωσης	Ηλεκτρομαγνητική βάση
Ασφάλεια	Διακόπτης διαφυγής PRCD, προστασία υπερφόρτωσης, ανιχνευτής κίνησης
Ψύξη	Σύστημα λίπανσης με γαλάκτωμα λαδιού/νερού
Παρεχόμενος εξοπλισμός	Ιμάντας στερέωσης, προφυλακτήρας πριονιδιών, προστατευτικό χεριών
Διαθέσιμα ανταλλακτικά	Άκρες, δακτύλιοι, δοχείο ψύξης, σωλήνας, προστατευτικό χεριών
Συντήρηση	Καθαρισμός αεραγωγών με πεπιεσμένο αέρα, σφίξιμο της διπλής ουράς χελιδονιού
Εγγύηση	Σύμφωνα με τη νομοθεσία, εγγύηση κατασκευαστή FEIN
Γενικές πληροφορίες	Χρήση για διάτρηση μαγνητικών υλικών με κορόνες και σπειροειδή τρυπάνια, σε περιβάλλον προστατευμένο από καιρικές συνθήκες

Συχνές ερωτήσεις - KBE 36 QW MAGSPEED Fein

Πώς ενεργοποιώ τον μαγνήτη του τρυπανιού;

Για να ενεργοποιήσετε τον μαγνήτη, πατήστε το κουμπί ενεργοποίησης/απενεργοποίησης του μαγνήτη. Βεβαιωθείτε ότι η επιφάνεια είναι καθαρή και επίπεδη. Η πράσινη λυχνία υποδεικνύει επαρκή μαγνητική δύναμη.

Τι να κάνω αν η κόκκινη λυχνία ανάβει συνεχώς;

Μια μόνιμη κόκκινη λυχνία υποδεικνύει λανθασμένη τάση ή συχνότητα δικτύου. Αποσυνδέστε τη συσκευή, διορθώστε το σφάλμα και συνδέστε ξανά. Εάν το πρόβλημα επιμείνει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της FEIN.

Πώς χρησιμοποιώ τον διακόπτη διαφυγής PRCD;

Πριν από κάθε χρήση, ελέγξτε το PRCD: συνδέστε τη συσκευή, πατήστε RESET (ένδειξη ενεργή) και στη συνέχεια TEST (ένδειξη ανενεργή). Εάν η ένδειξη παραμένει ενεργή μετά το TEST, μην χρησιμοποιήσετε τη συσκευή και επικοινωνήστε με τη FEIN.

Τι τύπο λιπαντικού να χρησιμοποιώ για τη διάτρηση;

Χρησιμοποιήστε ένα γαλάκτωμα λιπαντικού-ψυκτικού (μείγμα λαδιού/νερού). Ακολουθήστε τις οδηγίες του κατασκευαστή του ψυκτικού.

Πώς αλλάζω το εργαλείο κοπής (κορώνα ή τρυπάνι);

Πριν αλλάξετε το εργαλείο, αποσυνδέστε το φις από την πρίζα. Χρησιμοποιήστε κατάλληλα κλειδιά. Μην αγγίζετε τις κοπτικές ακμές. Συναρμολογήστε ξανά ακολουθώντας τις οδηγίες του εγχειριδίου.

Πώς καθαρίζω το μαγνητικό τρυπάνι;

Καθαρίζετε τακτικά τους αεραγωγούς με ξηρό πεπιεσμένο αέρα χωρίς λάδι. Αντικαταστήστε τα φθαρμένα αυτοκόλλητα. Μην χρησιμοποιείτε μεταλλικά εργαλεία για τον καθαρισμό.

Ποια αξεσουάρ είναι διαθέσιμα για αυτό το μοντέλο;

Αξεσουάρ όπως πλάκες κενού, διατάξεις διάτρησης για σωλήνες, κορόνες, σπειροειδή τρυπάνια και ανταλλακτικά (άκρες, δακτύλιοι, δοχείο ψύξης, σωλήνας, προστατευτικό χεριών) είναι διαθέσιμα από τη FEIN.

Πώς μεταφέρω τη συσκευή με ασφάλεια;

Μην μεταφέρετε το ηλεκτρικό εργαλείο με ανυψωτικά μηχανήματα. Χρησιμοποιήστε τον παρεχόμενο ιμάντα στερέωσης για να στερεώσετε τη μηχανή. Αποθηκεύστε την μόνο στη θήκη ή στη συσκευασία της.

Τι να κάνω σε περίπτωση υπερφόρτωσης του κινητήρα;

Ο κινητήρας σταματά αυτόματα σε περίπτωση υπερφόρτωσης. Περιμένετε μερικά δευτερόλεπτα και στη συνέχεια επανεκκινήστε. Εάν η κόκκινη λυχνία αναβοσβήνει, ελέγξτε την αιτία (π.χ. μπλοκαρισμένο εργαλείο) και διορθώστε την πριν επανεκκινήσετε.

Πώς να διασφαλίσω επαρκή μαγνητική δύναμη έλξης;

Βεβαιωθείτε ότι η επιφάνεια στερέωσης είναι επίπεδη, καθαρή, χωρίς σκουριά ή βερνίκι. Αποφύγετε τα διάκενα αέρα. Για χάλυβες πάχους μικρότερου από 12 mm, ενισχύστε το τεμάχιο με μια πρόσθετη χαλύβδινη πλάκα. Μη χρησιμοποιείτε σε ζεστές επιφάνειες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KBE 36 QW MAGSPEED Fein

Μετάφραση των αυθεντικών οδηγιών λειτουργίας.

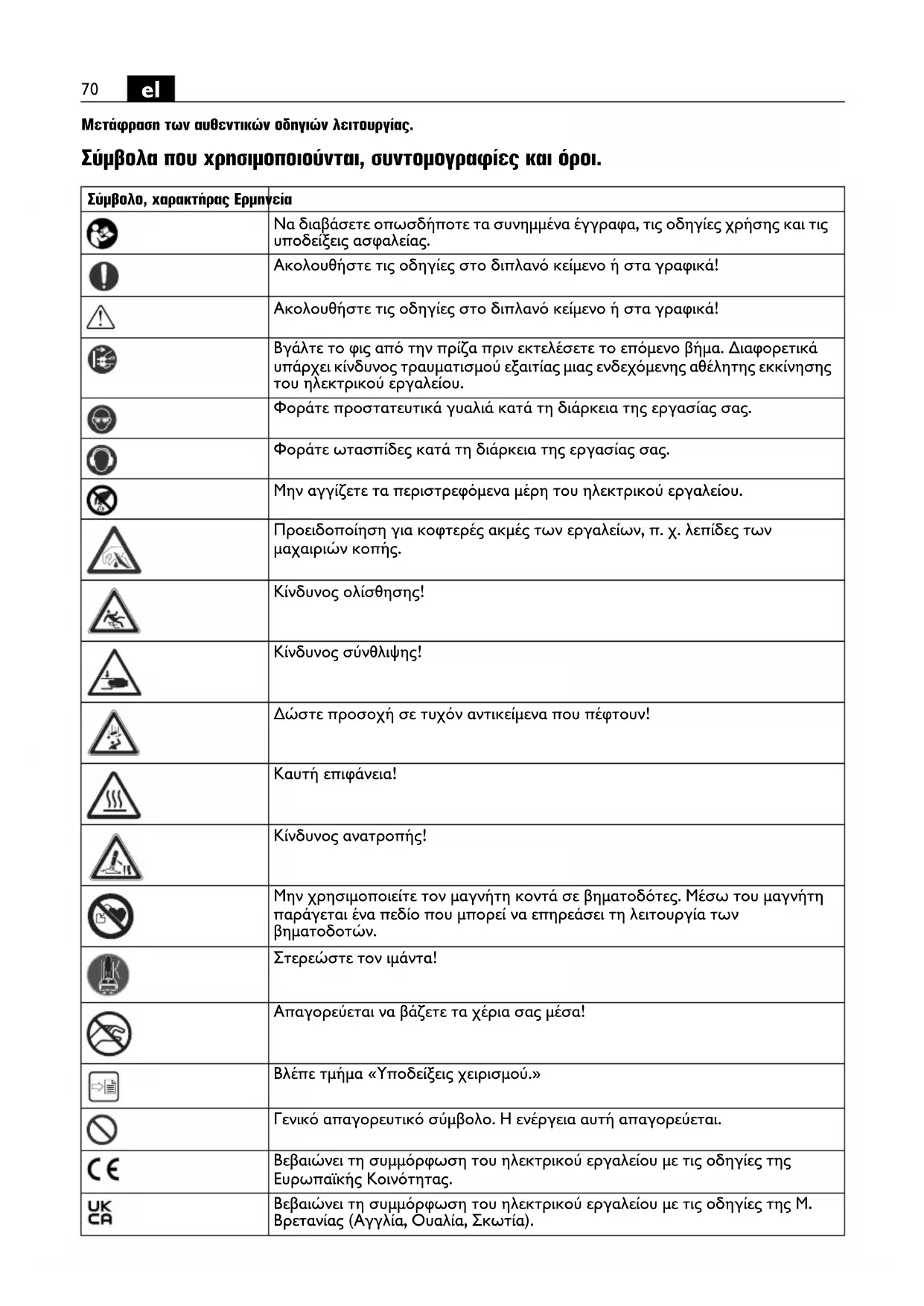

Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.

Σύμβολο, χαρακτήρας Ερμηνεία
	Na διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας.
	Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
[γ8CX]	Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
	Βγάλτε το φις από την πρίζα πριν εκτελέσετε το επόμενο βήμα. Διαφορετικά υπάρχει κίνδυνος τραυματισμού εξαιτίας μιας ενδεχόμενης αθέλητης εκκίνησης του ηλεκτρικού εργαλείου.
	Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας.
	Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας.
	Μην αγγίζετε τα περιστρεφόμενα μέρη του ηλεκτρικού εργαλείου.
	Προειδοποίηση για κοφτερές ακμές των εργαλείων, π. χ. λεπίδες των μαχαιριών κοπής.
	Κίνδυνος ολίσθησης!
	Κίνδυνος σύνθλιψης!
	Δώστε προσσοχή σε τυχόν αντικείμενα που πέφτουν!
	Καυτή επιφάνεια!
	Κίνδυνος ανατροπής!
	Μην χρησιμοποιείτε τον μαγνήτη κοντά σε βηματοδότες. Μέσω του μαγνήτη παράγεται ένα πεδίο που μπορεί να επηρεάσει τη λειτουργία των βηματοδοτών.
	Στερεώστε τον ιμάντα!
	Απαγορεύεται να βάζετε τα χέρια σας μέσα!
	Βλέπε τμήμα «Υποδείξεις χειρισμού.»
	Γενικό απαγορευτικό σύμβολο. Η ενέργεια αυτή απαγορεύεται.
	Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας.
	Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Όυαλία, Σκωτία).
ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η υπόδειξη αυτή επισημαίνει μια πιθανή επικίνδυνη κατάσταση που μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή στο θάνατο.
	Άχρηστα ηλεκτρικά εργαλεία και άλλα ηλεκτροτεχνικά και ηλεκτρικά προϊόντα πρέπει να συλλεγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
	Υποδεικνύει ανακυκλώσιμες συσκευασίες και προϊόντα που πρέπει να συλλέγονται και να απορρίπτονται χωριστά.
[WAS2]	Ισχύει μόνο για την Κίνα:Η διάρκεια περιβαλλοντικής προστασίας σε περίπτωση κανονικής χρήσης του προϊόντος εκτείνεται σε 10 χρόνια.
	Χάλυβας
	Η μαγνητική ικανότητα συγκράτησης είναι ενδεχομένως επαρκής
	Μη επαρκής μαγνητική ικανότητα συγκράτησης
	Παροχή υγρού ανοιχτή.
	Παροχή υγρού κλειστή.
	Εκκίνηση κινητήρα Κατεύθυνση περιστροφής δεξιά
	Μηχάνημα στοπ
	Ενεργοποίηση/Απενεργοποίηση μαγνήτη
	Ο διακόπτης προστασίας χειριστή (*) PRCD είναι ενεργοποιημένος, η ενδεικτική λυχνία είναι ενεργή.
	Ο διακόπτης προστασίας χειριστή (*) PRCD είναι απενεργοποιημένος, η ενδεικτική λυχνία είναι ανενεργή.
	Προϊόν με βασική μόνωση και συμπληρωματική μόνωση με ψηλαφητά, συνδεμένα στον ουδέτερο αγωγό αγώγιμα τμήματα.
	σίας χειριστή (PRCD) μπορεί να υπάρχει βάσει εθνικών κανονισμών προστασίας της εργασίας ή νομοθετικών ρυθμίσεων στη χώρα κυκλοφορίας του προϊόντος.
	ηφία ή γράμματα
	το περιεχόμενο της παράδοσης, διατίθεται ως παρελκόμενο
	ι εσωτερική χρήση

Χαρακτήρας Διεθνής μονάδα	Ερμηνεία
P_1	W	O v o
P_2	W	A π o
n_0	/min, min ^-1 , rpm, r/min O	γομαστική ταχύτητα ρελαντί
in	inch Méτρο
UV	O	v o μ
fHz Συχνότητα
∅ mm Διατομή ενός στρο	γγυλού εξαρτήματος
HM Fe 400	mm	Μέγιστη διάμετρος 400 N/mm^2 - Σκληρομέταλλο (Τρυπάνι πυρήνων)
HSS mm Μέγιστη διάμετρος τρυπήματος σε χάλυβα	έως 400 N/mm^2 - Χάλυβας κοπής υψηλής απόδοσης (Τρυπάνι πυρήνων)
HSS mm Μέγιστη διάμετρος τρυπήματος σε χάλυβα	έως 400 N/mm^2 - Χάλυβας κοπής υψηλής απόδοσης (Ελικοειδές τρυπάνι)
	kg Βάρος σύμφωνα με ΕΡΤΑ-Procedure 01
T_a	°C επιτρεπτή θερμοκρασία περιβάλλοντος
L_pA	dB Στάθμη ακουστικής πίεσης
L_wA	dB Στάθμη ακουστικής ισχύος
L_pCpeak	dB ́Υψιστη στάθμη ακουστικής πίεσης
K...		Ανασφάλεια
a	m/s ^2	Τιμή εκπομπής κραδασμών σύμφωνα με EN 62841 (άθροισμα ανυσμάτων τριών κατευθύνσεων)
a_h	m/s ^2	μέση τιμή κραδασμών (τρυπάνι πυρήνων)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Θεμελιώδεις και παράγωγες μονάδες από το Διεθνές Σύστημα ΜονάδωνSI.

Για την ασφάλειά σας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες.

Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων και οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

Na μην χρησιμοποιήσετε το παρόν ηλεκτρικό εργαλείο πριν διαβάσετε επιμελώς και κατανοήσετε αυτές τις οδηγιες χρήσης καθώς και τις συνημμένες «Γενικές υποδείξεις ασφαλείας» (Αριθμός εγγράφου 3 41 30 465 06 0). Να διαφυλάξετε τα παραπάνω έγγραφα για κάθε ενδεχόμενη μελλοντική χρήση και να τα επισυνάψετε στο ηλεκτρικό εργαλείο όταν το παραδώσετε ή το πουλήσετε σε τρίτο άτομο.

Να τηρείτε επίσης και τις σχετικές εθνικές διατάξεις για την προστασία της εργασίας.

Προορισμός του πλεκτρικού εργαλείου:

Η σωστή ορολογία είναι; Μαγνητικό δράπανο για ποτηροκορώνες. Μαγνητικό δράπανο για ποτηροκορώνες για διάτρηση με τρυπάνια σωληνοειδή και συμπαγούς υλικού σε υλικά με μαγνητιζόμενη επιφάνεια με τα εγκεκριμένα από την FEIN εργαλεία και πρόσθετα εξαρτήματα σε περιβάλλον προστατευμένο από τις καιρικές συνθήκες.

Σε ζημιογόνο περιβάλλον μπορεί να υπάρξει μείωση της λειτουργικής ποιότητας, οπως χρονικά περιορισμένη διακοπή, χρονικά περιορισμένη ελάττωση της λειτουργίας ή της κανονικής λειτουργικής συμπεριφοράς. Για την αντιμετώπιση τους απαιτείται επέμβαση του χειριστή.

Αυτό το προϊόν προορίζεται επίσης για χρήση σε γεννήτριες εναλλασσόμενου ρεύματος με επαρκή ισχύ, οι οποίες πληρούν το πρότυπο ISO 8528, κατηγορία σχεδιασμού G2. Ειδικότερα, το πρότυπο αυτό δεν τηρείται όταν ο λεγόμενος συντελεστής παραμόρφωσης υπερβαίνει το 10 %. Αν έχετε αμφιβολίες, ενημερωθείτε για τη γεννήτρια που χρησιμοποιείτε

Λάβετε υπόψη τις οδηγίες λειτουργίας και τις εθνικές προδιαγραφές για την εγκατάσταση και τη λειτουργία της γεννήτριας εναλλασσόμενου ρεύματος.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Απαγορεύεται η λειτουργία του ηλεκτρικού εργαλείου σε

γεννήτριες ρεύματος, των οποίων η τάση ανοιχτού κυκλώματος υπερβαίνει την τιμή τάσης που αναγραφεται στην πινακίδα τύπου του ηλεκτρικού εργαλείου.

Όλοι οι άλλοι τύποι χρήσης θεωρούνται ακατάλληλοι.

Υποδείξεις ασφαλείας.

Κατά τη διεξαγωγή εργασιών διάτρησης που απαιτούν χρήση υγρού, κατευθύνετε το υγρό έξω από την περιοχή εργασίας ή χρησιμοποιείτε σύστημα συλλογής υγρού. Με αυτά τα προληπτικά μέτρα η περιοχή εργασίας διατηρείται στεγνή και ο κίνδυνος ηλεκτροπληξίας μειώνεται.

Κρατάτε το πλεκτρικό εργαλείο από τις μονωμένες επιφάνειες λαβής όταν εκτελείτε εργασίες κατά τις οποίες το κοπτικό εργαλείο μπορεί να προσκρούσει σε κρυφούς αγωγούς ρεύματος ή στο δικό του καλώδιο. Η επαφή ενός κοπτικού εργαλείου με καλώδιο που βρίσκεται υπό τάση μπορεί να θέσει τα μεταλλικά μέρη του ηλεκτρικού εργαλείου υπό τάση και να προκαλέσει ηλεκτροπληξία.

Όταν τρυπάτε να φοράτε ωτασπίδες. Ο θόρυβος μπορεί να οδηγήσει σε απώλεια της ακοής.

Μη συνεχίσετε την προώθποη του πλεκτρικού εργαλείου όταν αυτό μπλοκάρει αλλά θέσετε το εκτός λειτουργίας. Εξακριβώστε και εξουδετερώστε την αιτία που προκάλεσε το σφήνωμα του εργαλείου.

Πριν θέσετε σε λειτουργία την καροτιέρα που βρίοκεται μέσα οτο υπό κατεργασία τεμάχιο βεβαιωθείτε ότι το εργαλείου μπορεί να στρέφεται ελεύθερα. Όταν το εργαλείο είναι σφηνωμένο ίσως να μην μπορέσει να περιστραφεί πράγμα που μπορεί να προκαλέσει την υπερφόρτωση του εργαλείου ή την απόσπαση της καροτιέρας από το υπό κατεργασία τεμάχιο.

Όταν στερεώνετε τη βάση τρυπήματος στο υπό κατεργασία τεμάχιο με τη βοήθεια μιας πλάκας κενού η επιφάνεια πρέπει να είναι λεία, καθαρή και όχι πορώδης. Μην στερεώνετε τη βάση τρυπήματος σε πλαστικοποιημένες επιφάνειες π.χ. σε πλακάκια ή/και επιφάνειες επιστρωμένες με σύνθετα υλικά. Όταν η επιφάνεια του υπό κατεργασία τεμαχίου δεν είναι λεία, επίπεδη ή όταν αυτή δεν είναι επαρκώς στερεωμένη η πλάκα κενού μπορεί αποσπασθεί από το υπό κατεργασία τεμάχιο.

Βεβαιωθείτε ότι η υποπίεση είναι επαρκής πριν αρχίσετε το τρύπημα. Η πλάκα κενού μπορεί να αποσπασθεί από το υπό κατεργασία τεμάχιο όταν η υποπίεση δεν είναι επαρκής.

Μην τρυπάτε ποτέ πάνω από το κεφάλι σας και μην τρυπάτε στον τοίχο όταν το μηκάνημα είναι στερεωμένο με τη βοήθεια πλάκας κενού. Σε περίπτωση απώλειας του κενού η πλάκα κενού αποσπάται από το υπό κατεργασία τεμάχιο.

Κατά τη διάτρηση οροφών ή τοίχων φροντίζετε για την προστασία της περιοχής εργασίας και τυχόν προσώπων στην άλλη πλευρά. Το εργαλείο τρυπήματος μπορεί να βγει έξω από την τρύπα και ο πυρήνας να πέσει έτσι στην άλλη πλευρά.

Μη χρησιμοποιήσετε το εργαλείο για τρυπήματα με χρήση νερού πάνω από το κεφάλι σας. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν μπει νερό μέσα στο εργαλείο.

Ειδικές υποδείξεις ασφαλείας.

Μην χρησιμοποιείτε κατεστραμμένα πλεκτρικά εργαλεία. Πριν από κάθε χρήση του πλεκτρικού εργαλείου, ελέγχετε το περίβλημα και τα άλλα εξαρτήματα για ζημιές, όπως ρωγμές ή σπασίματα.

Αντικαταστήστε άμεσα τον σωλήνα προστασίας καλωδίου σε περίπτωση φθοράς του. Ένας χαλασμένος σωλήνας προστασίας καλωδίου μπορεί να οδηγήσει σε υπερθέρμανση του μηχανήματος.

Na χροιμοποιείτε προστατευτικό εξοπλιομό. Na φοράτε προστατευτικές προσωπίδες ή προστατευτικά γυαλιά, ανάλογα με την εκάστοτε χρήση. Na φοράτε ωτασπίδες.

Το προστατευτικά γυαλιά πρέπει να είναι κατάλληλα για την απόκρουση των σωματιδίων που εκτοξεύονται κατά τη διάρκεια των διάφορων εργασιών. Η διαρκής έκθεση στο θόρυβο μπορεί να προκαλέσει απώλεια της ακοής.

Μην αγγίζετε τις κοφτερές ακμές του ποτηροτρύπανου. Κίνδυνος τραυματισμού.

Να ελέγχετε τα τρυπάνια κοπής πυρήνων πριν την έναρξη της εργασίας σας. Έτοι αποφεύγετε ενδεχόμενους τραυματισμούς. Να χρησιμοποιείτε άθικτα, μη παραμορφωμένα τρυπάνια κοπής πυρήνων.

Χαλασμένα ή παραμορφωμένα τρυπάνια κοπής πυρήνων μπορεί να προκαλέσουν τραυματισμούς.

Πριν την πρώτη εκκίνηση: Συναρμολογήστε στο μηχάνημα με τη διάταξη προστασίας από επαφή.

Ασφαλίζετε πάντα το μηχάνημα με τον παρεχόμενο ιμάντα πρόσδεσης. Ειδικά σε επικλινείς ή ανώμαλες επιφάνειες, υπάρχει κίνδυνος ανατροπής για μηχανήματα που δεν είναι ασφαλισμένα.

Σε περίπτωση εργασιών πάνω από το ύψος του κεφαλιού σας, δώστε προσοχή σε αντικείμενα που πέφτουν κάτω, π.χ. πυρήνες διάτρησης και ρινίσματα.

Μην χρησιμοποιήσετε το δοχείο με το ψυκτικό μέσο όταν εργάζεστε σε κάθετα δομικά στοιχεία ή υπεράνω του κεφαλιού σας. Σε τέτοιες περιπτώσεις να χρησιμοποιείτε ψυκτικό σπρέι. Σε περίπτωση διείσδυσης υγρών στο ηλεκτρικό εργαλείο διατρέχετε κίνδυνο ηλεκτροπληξίας.

Κατά τον τερματισμό της εκάστοτε εργασίας να αποφεύγετε την επαφή με τον πυρήνα που απορρίπτεται αυτόματα από τον πίρο κεντραρίσματος. Η επαφή με τον καυτό πυρήνα ή με τον πυρήνα που πέφτει μπορεί να οδηγήσει σε τραυματισμούς.

Να εργάζεστε με το πλεκτρικό εργαλείο μόνο σε συνδυασμό με κανονικές πρίζες με προστατευτική επαφή. Να χρησιμοποιείτε μόνο σώα καλώδια σύνδεσης και τακτικά ελεγχόμενα καλώδια επιμήκυνσης με προστατευτική επαφή. Ένας μη συνεχής προστατευτικός αγωγός μπορεί να οδηγήσει σε ηλεκτροπληξία.

Προς αποφυγή τραυματιομών κρατάτε πάντα τα χέρια σας, τα ρούχα σας κ.λπ. μακριά από τα περιστρεφόμενα γρέζια. Τα γρέζια μπορεί να προκαλέσουν τραυματισμούς. Χρησιμοποιείτε πάντα την προστασία επαφής από γρέζια.

Μην προσπαθήσετε να αφαιρέσετε το τοποθετημένο εργαλείο όταν αυτό κινείται ακόμη. Αυτό μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Να προσέχετε μήπως υπάρχουν μη ορατοί πλεκτρικοί αγωγοί και σωλήνες φωταερίου (γκαζιού) ή νερού. Πριν αρχίσετε την εργασία σας ελέγξτε την περιοχή που πρόκειται να εργαστείτε π. χ. με μια συσκευή εντοπισμού μετάλλων.

Μην επεξεργάζεστε μαγνποιούχα υλικά. Υπάρχει κίνδυνος πυρκαγιάς.

Μην επεξεργάζεστε πλαστικά ενιοχυμένα με ανθρακονήματα (CFK) και υλικά που περιέχουν αμίαντο. Αυτά θεωρούνται καρκινογόνα.

Απαγορεύεται το πριτοίνωμα ή/και το βίδωμα πινακίδων και συμβόλων επάνω στο πλεκτρικό εργαλείο. Μια χαλασμένη μόνωση δεν προσφέρει πλέον καμιά προστασία κατά της ηλεκτροπληξίας.

Μην υπερφορτώνετε το πλεκτρικό εργαλείο ή τη βαλίτσα του και μην τα χρποιμοποιείτε ως σκάλα ή σκαλωσιά. Σε περίπτωση που θα υπερφορτώσετε το ηλεκτρικό εργαλείο ή τη βαλίτσα του ή όταν θα ανεβείτε απάνω σ' αυτό/σ' αυτήν τότε το κέντρο βάρους του ηλεκτρικού εργαλείου ή της βαλίτσας μπορεί να μετατοπιστούν προς τα επάνω και να προκαλέσουν την ανατροπή τους.

Μη χρησιμοποιήσετε ποτέ εξαρτήματα που δεν έχουν εξελιχτεί ή εγκριθεί από τον κατασκευαστή του πλεκτρικού εργαλείου ειδικά γί αυτό. Η ασφαλής λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή ένα εξάρτημα ταιριάζει στο ηλεκτρικό σας εργαλείο.

Να καθαρίζετε τακτικά τα ανοίγματα αερισμού του πλεκτρικού εργαλείου με μη μεταλλικά εργαλεία. Ο ανεμιστήρας του κινητήρα αναρροφά σκόνη μέσα στο περίβλημα. Η υπερβολική συσσώρευση μεταλλικής σκόνης μπορεί να δημιουργήσει κίνδυνο ηλεκτροπληξίας.

Μην μεταφέρετε το πλεκτρικό εργαλείο με ανυψωτικό εξοπλισμό.

Πριν την αποθήκευση: Αφαιρέστε το εργαλείο χρήσης.

Αποθηκεύετε το πλεκτρικό εργαλείο μόνο μέσα στη βαλίτσα ή στη συσκευασία.

Πριν την εκκίνπον να βεβαιώνεστε ότι δεν έχουν υποστεί ζημιές το πλεκτρικό καλώδιο και το φις.

Χειρίζεστε πάντα το πλεκτρικό εργαλείο μαζί με διακόπτη προστασίας χειριστή (*) PRCD. Πριν από την έναρξη της εργασίας ελέγχετε πάντα τον διακόπτη προστασίας χειριστή (*) PRCD από άπουψη σωστής λειτουργίας (βλέπε σελίδα 75).

Τιμές εκπομπών κραδασμών και θορύβου

Οι τιμές εκπομπής κραδασμών και θορύβου που αναφέρονται στις παρούσες οδηγίες έχουν μετρηθεί σύμφωνα με μια μέθοδο μέτρησης που έχει τυποποιηθεί στο πρότυπο ΕΝ 62841 και μπορούν να χρησιμοποιηθούν για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Είναι επίσης κατάλληλα για προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς και θόρυβο.

Οι αναφερόμενες τιμές εκπομπών κραδασμών και θορύβου αντιπροσωπεύουν τις κύριες εφαρμογές του ηλεκτρικού εργαλείου.

Ωστόσο, εάν το ηλεκτρικό εργαλείο χρησιμοποιείται για άλλες εφαρμογές, με διαφορετικά εργαλεία εισαγωγής ή ανεπαρκή συντήρηση, οι συνολικές τιμές εκπομπών κραδασμών και θορύβου ενδέχεται να αποκλίνουν. Αυτό μπορεί να αυξήσει σημαντικά την έκθεση σε κραδασμούς και θόρυβο καθ' όλη τη διάρκεια της περιόδου εργασίας.

Για την ακριβή εκτίμηση της έκθεσης σε κραδασμούς και θόρυβο, θα πρέπει επίσης να λαμβάνονται υπόψη οι χρόνοι κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτουργεί αλλά δεν χρησιμοποιείται στην πραγματικότητα.

Αυτό μπορεί να μειώσει σημαντικά την έκθεση σε κραδασμούς και θόρυβο καθ' όλη τη διάρκεια της περιόδου εργασίας.

Καθιερώστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις επιπτώσεις των κραδασμών και του θορύβου, όπως για παράδειγμα: Συντήρηση των ηλεκτρικών εργαλείων και των εργαλείων εισαγωγής, διατήρηση των χεριών ζεστά, οργάνωση των διαδικασιών εργασίας.

Υποδείξεις χειρισμού.

Σαν μέσο ψύξης να χρησιμοποιείτε αποκλειστικά ψυκτικό γαλάκτωμα (λάδι σε νερό).

Να τηρείτε τις σχετικές με το ψυκτικό μέσο υποδείξεις του κατασκευαστή.

Φροντίζετε, η επιφάνεια τοποθέτησης του μαγνητικού πέλματος να είναι επίπεδη, καθαρή, ανοξείδωτη και απάγωτη. Να αφαιρείτε τυχόν μπογιές, στόκους και κάθε άλλο υλικό. Φροντίζετε να μη δημιουργηθεί κενό ανάμεσα στο μαγνητικό πέλμα και την επιφάνεια τοποθέτησης. Ένα ενδεχόμενο κενό ελαττώνει τη μαγνητική ικανότητα συγκράτησης.

Μη χρησιμοποιήσετε αυτό το μηχάνημα επάνω σε καυτερές επιφάνειες επειδή αυτό μπορεί να οδηγήσει σε διαρκή μείωση της μαγνητικής ικανότητας συγκράτησης.

Όταν εργάζεστε να χρησιμοποιείτε πάντοτε το μαγνητικό πέλμα και να φροντίζετε να υπάρχει διαρκώς επαρκής μαγνητική ικανότητα συγκράτησης.

Στις εργασίες σε μη μαγνητιζόμενα υλικά πρέπει να χρησιμοποιείτε κατάλληλες διατάξεις στερέωσης που προσφέρει η FEIN ως ανταλλακτικά, π. χ. πλάκες κενού ή διατάξεις τρυπήματος σωλήνων. Να τηρείτε τις αντίστοιχες οδηγίες χρήσης.

Για εργασίες σε χαλύβδινα υλικά με πάχος μικρότερο από 12 mm πρέπει, για να εξασφαλιστεί η μαγνητική ικανότητα συγκράτησης, το υπό κατεργασία τεμάχιο να ενισχυθεί με μια πρόσθετη χαλύβδινη πλάκα.

Εάν η μαγνητική βάση παρουσιάζει ελάττωμα, ο κινητήρας δεν ενεργοποιείται.

Σε περίπτωση υπερφόρτωσης το μηχάνημα διακόπτει αυτόματα τη λειτουργία του και πρέπει να τεθεί εκ νέου σε λειτουργία.

Να εφαρμόζετε πάντα μόνο την απαραίτητη δύναμη προώθησης. Πολύ ισχυρή δύναμη προώθησης μπορεί να προκαλέσει το σπάσιμο του εργαλείου και απώλεια της μαγνητικής ικανότητας συγκράτησης. Όταν κατά τη διάρκεια της λειτουργίας του μηχανήματος διακοπεί το ηλεκτρικό ρεύμα, τότε μια προστατευτική διάταξη εμποδίζει την επανεκκίνηση του μηχανήματος. Θέστε πάλι το μηχάνημα σε λειτουργία.

Na μη διακόπτετε τη λειτουργία του μηχανήματος κατά τη διάρκεια του τρυπήματος.

Na βγάζετε το τρυπάνι από την τρύπα μόνο όταν το ηλεκτρικό εργαλείο λειτουργεί.

Όταν το τρυπάνι σφηνώσει στο υλικό θέστε το μηχάνημα εκτός λειτουργίας και τραβήξτε το τρυπάνι προσεκτικά προς τα έξω, γυριζοντάς το αριστερόστροφα.

Μετά από κάθε τρύπημα να αφαιρείτε τα γρέζια και τον κομμένο πυρήνα.

Μην πιάνετε τα γρέζια με γυμνά χέρια.

Χρησιμοποιείτε πάντα ένα άγκιστρο γρεζιών (*** 6 42 01 001 00 0).

Κίνδυνος εγκαύματος! Η επιφάνεια του μαγνήτη μπορεί να αποκτήσει υψηλές θερμοκρασίες. Μην εγγίσετε το μαγνήτη με γυμνά χέρια.

Προσέχετε, όταν αλλάζετε τρυπάνι, να μην υποστεί βλάβη η κόψη του.

Όταν τρυπάτε στρωματοποιημένα υλικά μετά τη διάτρηση του κάθε στρώματος να αφαιρείτε τον κομμένο πυρήνα και τα γρέζια.

Μην χρησιμοποιείτε το δράπανο πυρήνων με ελαττωματικό σύστημα ψυκτικού υγρού. Ελέγχετε πριν από κάθε λειτουργία τη στεγανότητα και αν υπάρχουν ρωγμές στον εύκαμπτο σωλήνα ή στη δεξαμενή ψυκτικού υγρού. Αποφεύγετε τη διείσδυση υγρού σε ηλεκτρικά μέρη.

Το δράπανο πυρήνων είναι εξοπλισμένο με προστασία από υπερφόρτωση. Εάν ο κινητήρας υπερφορτωθεί, το δράπανο πυρήνων απενεργοποιείται.

Διακόπτης προστασίας χειριστή (\*) PRCD (βλέπε σελίδα 11)

Ό διακόπτης προστασίας χειριστή PRCD είναι ειδικά σχεδιασμένος για την προστασία σας. Μην χρησιμοποιείτε τον διακόπτη προστασίας χειριστή για την ενεργοποίηση και απενεργοποίηση του προϊόντος.

Αν ο διακόπτης προστασίας χειριστή έχει υποστεί ζημιά, π.χ. από επαφή με νερό, μην τον χρησιμοποιήσετε ξανά.

Ο διακόπτης προστασίας χειριστή είναι απαραίτητος, έχει στόχο την προστασία του χρήστη του ηλεκτρικού εργαλείου από ηλεκτροπληξία. Σε λειτουργία χωρίς σφάλματα, η ένδειξη στον διακόπτη προστασίας χειριστή είναι ενεργή.

Πριν από την έναρξη των εργασιών ελέγχετε τη λειτουργικότητα του διακόπτη προστασίας χειριστή:

1. Συνδέστε το φις του διακόπτη προστασίας χειριστή στην πρίζα.
2. Πιέστε το πλήκτρο RESET. Η ένδειξη στον διακόπτη προστασίας χειριστή είναι ενεργή.
3. Τραβήξτε το φις από την πρίζα. Η ένδειξη στον διακόπτη προστασίας χειριστή απενεργοποιείται.
4. Επαναλάβετε τα βήματα 1 και 2.
5. Πιέστε το πλήκτρο TEST. Η ένδειξη στον διακόπτη προστασίας χειριστή απενεργοποιείται. Εάν η ένδειξη παραμένει ενεργή, μην λειτουργήσετε το προϊόν. Σε αυτή την περίπτωση, επικοινωνήστε με το τμήμα εξυπηρέτησης FEIN στη διεύθυνση www.fein.com.
6. Πιέστε το πλήκτρο RESET. Όταν η ένδειξη είναι ενεργή, το προϊόν επιτρέπεται να ενεργοποιηθεί.
   Μην χρησιμοποιείτε τον διακόπτη προστασίας χειριστή για την ενεργοποίπον και απενεργοποίπον του πλεκτρικού εργαλείου.

Θεραπεία σφαλμάτων

Μήνυμα σφάλματος/Εσφαλμένη συμπεριφορά Μαγνητικό πλήκτρο	Σημασία θεραπεία
Η πράσινη ένδειξη ανάβει	Η μαγνητική ικανότητα συγκράτησης είναι ενδεχομένως επαρκής.	Ασφαλίζετε πάντα το μηχάνημα με τον παρεχόμενο ιμάντα πρόσδεσης.
Η πράσινη ένδειξη αναβοσβήνει	Η μαγνητική ικανότητα συγκράτησης είναι ενδεχομένως ανεπαρκής.	Ασφαλίζετε πάντα το μηχάνημα με τον παρεχόμενο ιμάντα πρόσδεσης.
		Κατά την εργασία σε χαλύβδινα υλικά με πάχος υλικού μικρότερο από 12 mm, το τεμάχιο εργασίας πρέπει να ενισχυθεί με μια πρόσθετη χαλύβδινη πλάκα για να εξασφαλιστεί η μαγνητική δύναμη συγκράτησης.
Μήνυμα σφάλματος/ Εσφαλμένη συμπεριφορά Μαγνητικό πλίκτρο	Σημασία θεραπεία
Αναβοσβήνει η κόκκινη ένδειξη για περίπου 2 δευτερόλεπτα.	Υπερφόρτωση κινητήρα. Μόλις εξουδετερωθεί το σφάλμα μπορείτε να θέσετε το μηχάνημα πάλι σε λειτουργία.
	Ο αισθητήρας κίνησης έχει ενεργοποιηθεί	Βεβαιωθείτε ότι η επιφάνεια τοποθέτησης του μαγνητικού ποδιού είναι επίπεδη, καθαρή και απαλλαγμένη από σκουριά και πάγο.
		Αφαιρέστε το βερνίκι, τα στρώματα πλήρωσης και άλλα υλικά.
		Αποφύγετε το κενό αέρα μεταξύ της μαγνητικής βάσης και της επιφάνειας εγκατάστασης. Το διάκενο αέρα μειώνει τη δύναμη συγκράτησης του μαγνήτη.
		Μην χρησιμοποιείτε το μηχάνημα σε καυτές επιφανειες, καθώς αυτό μπορεί να οδηγήσει σε μόνιμη μείωση της δύναμης συγκράτησης του μαγνήτη.
		Μόλις εξουδετερωθεί το σφάλμα μπορείτε να θέσετε το μηχάνημα πάλι σε λειτουργία.
Κατά την απενεργοποίηση του κινητήρα, ανάβει η κόκκινη ένδειξη για περίπου 2 δευτερόλεπτα.	Το μαγνητικό πόδι μπορεί να απενεργοποιηθεί το νωρίτερο 2 δευτερόλεπτα μετά την απενεργοποίηση του κινητήρα.	Περιμένετε μέχρι να σβήσει η κόκκινη λυχνία LED και να ανάψει ή να αναβοσβήσει η πράσινη LED.
Η κόκκινη ένδειξη ανάβει διαρκώς	Λανθασμένη τάση δικτύου ή συχνότητα δικτύου.	Αποσυνδέστε το μηχάνημα από την πρίζα, αποκαταστήστε τη βλάβη και συνδέστε ξανά το καλώδιο σύνδεσης. Εάν το μήνυμα σφάλματος παραμένει, στείλτε το μηχάνημα στην υπηρεσία εξυπηρέτησης πελατών της FEIN.
	Κατά τη σύνδεση στην πρίζα, είναι ήδη ένα κουμπί πατημένο.
Η κόκκινη ένδειξη αναβοσβήνει διαρκώς	Το μηχάνημα χάλασε. Στείλτε/	Προσκομίστε το μηχάνημα στο Service της FEIN.

Συντήρηση και Service.

Όταν κατεργάζεστε μέταλλα μπορεί, υπό ακραίες συνθήκες εργασίας, να κατακαθίσει αγώγιμη σκόνη στο

εσωτερικού του ηλεκτρικού εργαλείου. Έτσι μπορεί να επηρεαστεί αρνητικά η προστατευτική μόνωση του ηλεκτρικού εργαλείου. Να καθαρίζετε συχνά το εσωτερικό του ηλεκτρικού εργαλείου μέσω των σχισμών αερισμού με πεπιεσμένο αέρα χωρίς λάδια. Τα αυτοκόλλητα και οι προειδοποιητικές υποδείξεις που βρίσκονται επάνω στο μηχάνημα πρέπει να αντικαθίστανται όταν ξεθωριάσουν η/και φθαρούν. Μετά από μερικές ώρες εργασίας μπορεί να αυξηθεί το παιχνίδι στην οδήγηση της χελιδονοουράς. Έτσι ο κινητήρας του δραπάνου μπορεί .ολισθήσει από μόνος του ατά μήκος της οδήγησης της χελιδονοουράς. Σε τέτοιες περιπτώσεις πρέπει να σφίγγετε ανάλογα τους πίρους βιδώματος στην οδήγηση της χελιδονοουράς μέχρι ο κινητήρας να μπορεί να κινείται εύκολα με το χέρι χωρίς, όμως, να ολισθαίνει από μόνος του (βλέπε σελίδα 18/19).

Σε περίπτωση που το καλώδιο σύνδεσης του ηλεκτρικού εργαλείου υποστεί φθορά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή τον αντιπρόσωπό του.

Προϊόντα που ήρθαν σε επαφή με αμίαντο, δεν επιτρέπεται να δοθούν για επισκευή. Απορρίπτετε τα προϊόντα που έχουν μολυνθεί με αμίαντο σύμφωνα με τις ισχύουσες διατάξεις στη χώρα σας για την απόρριψη αποβλήτων που περιέχουν αμίαντο.

Ανίχνευση φθοράς στη μαγνητική βάση

Η μετακίνηση του ηλεκτρικού εργαλείου πάνω στην επιφάνεια εγκατάστασης προκαλεί φθορά στη μαγνητική βάση. Αυτό μπορεί να προκαλέσει κενά αέρα μεταξύ της μαγνητικής βάσης και της επιφάνειας εγκατάστασης και η μαγνητική δύναμη συγκράτησης μπορεί να μειωθεί. Για τον έλεγχο, το μαγνητικό πόδι είναι εφοδιασμένο με εσοχές.

Ελέγχετε για φθορά πριν από κάθε χρήση του ηλεκτρικού εργαλείου. Εάν μία από αυτές τις εσοχές δεν είναι πλέον πλήρως ορατή, το μαγνητικό πόδι πρέπει να αντικατασταθεί (βλέπε σελίδα 12). Σε αυτή την περίπτωση, επικοινωνήστε με το τμήμα εξυπηρέτησης FEIN στη διεύθυνση www.fein.com. Τον τρέχοντα κατάλογο ανταλλακτικών γι' αυτό το ηλεκτρικό εργαλείο θα βρείτε στην ηλεκτρονική σελίδα www.fein.com.

Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα:

Εργαλεία εισαγωγής, δοχείο ψυκτικού μέσου, σωλήνας ψυκτικού υγρού, προστασία επαφής

Εγγύηση.

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN.

Στη συσκευασία του ηλεικτρικού σας εργαλείου μπορεί να περιέχεται μόνο ένα μέρος των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες χρήσης.

Δήλωση συμμόρφωσης.

Η δήλωση συμμόρφωσης ΚΕ ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας ΕΖΕΣ

(Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της ΕΕ ή της ΕΖΕΣ. Μετά τη διάθεση του προϊόντος στην αγορά της ΕΕ, το σήμα UKCA παύει να ισχύει.

Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει.

Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.

Τεχνικά έγγραφα από:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Προστασία του περιβάλλοντος, απόσυροη.

Οι συσκευασίες, τα άχρηστα ηλεκτρικά εργαλεία και τα εξαρτήματα πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
