KBE 36 QW MAGSPEED - Boremaskin Fein - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis KBE 36 QW MAGSPEED Fein i PDF-format.
| Produkttype | Magnetisk boremaskin |
| Merke | Fein |
| Modell | KBE 36 QW MAGSPEED |
| Kategori | Bore |
| Nominell spenning | 230 V |
| Frekvens | 50 Hz |
| Tomgangshastighet | Varierer etter modell |
| Maks boringsdiameter i stål | 36 mm |
| Vekt | Omtrent 22 kg |
| Festetype | Elektromagnetisk fot |
| Sikkerhet | Feilstrømsbryter PRCD, overbelastningsbeskyttelse, bevegelsesdetektor |
| Kjøling | Smøresystem med olje/vann-emulsjon |
| Medfølgende utstyr | Surresele, sponbryter, håndvern |
| Reservedeler tilgjengelig | Bits, hylser, kjølevæskebeholder, slange, håndvern |
| Vedlikehold | Rengjøring av ventilasjonsspalter med trykkluft, etterstramming av doble svalehalespor |
| Garanti | I henhold til lovbestemmelser, produsentgaranti FEIN |
| Generell informasjon | Bruk til boring av magnetiske materialer med kjernebor og spiralbor, i værbeskyttede omgivelser |
Ofte stilte spørsmål - KBE 36 QW MAGSPEED Fein
Brukerspørsmål om KBE 36 QW MAGSPEED Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din KBE 36 QW MAGSPEED - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. KBE 36 QW MAGSPEED av merket Fein.
BRUKSANVISNING KBE 36 QW MAGSPEED Fein
Vedligeholdelse og kundeservice.
Overensstemmelseserklæring.
Miljøbeskyttelse, bortskaffelse.
Oversettelse av den originale bruksanvisningen.

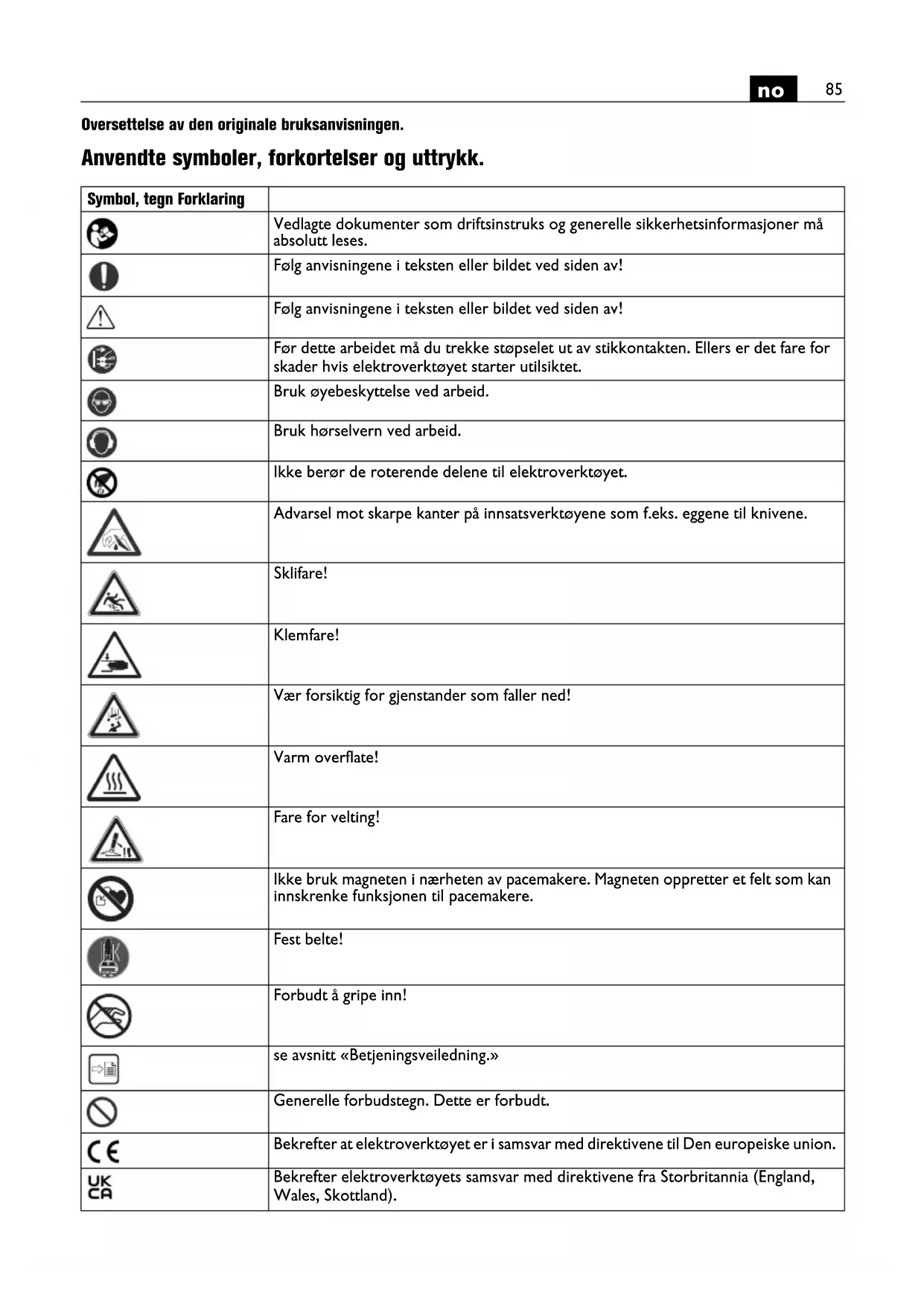

Anvendte symboler, forkortelser og uttrykk.
| Symbol, tegn Forklaring | |
 | Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. |
 | Følg anvisningene i teksten eller bildet ved siden av! |
 | Følg anvisningene i teksten eller bildet ved siden av! |
 | Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet. |
 | Bruk øyebeskyttelse ved arbeid. |
 | Bruk hørselvern ved arbeid. |
 | Ikke berør de roterende delene til elektroverktøyet. |
 | Advarsel mot skarpe kanter på innsatsverktøyene som f.eks. eggene til knivene. |
 | Sklifare! |
 | Klemfare! |
 | Vær forsiktig for gjenstander som faller ned! |
 | Varm overflate! |
 | Fare for velting! |
 | Ikke bruk magneten i nærheten av pacemakere. Magneten oppretter et felt som kan innskrenke funksjonen til pacemakere. |
 | Fest belte! |
 | Forbudt å gripe inn! |
 | se avsnitt «Betjeningsveiledning.» |
 | Generelle forbudstegn. Dette er forbudt. |
 | Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. |
 | Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). |
 | Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. |
 | Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. |
| [4HCB] | Kjennetegner resirkulerbare emballasjer og produkter som skal samles og kastes separat fra hverandre. |
 | Er bare gyldig for Kina:Miljøvernet varer i 10 år ved normal bruk av produktet. |
| ### | Stål |
 | Magnetholdekraft eventuelt tilstrekkelig |
 | Ikke tilstrekkelig magnetholdekraft |
 | Væsketilførsel åpnet. |
 | Væsketilførsel stengt. |
 | Start av motoren. Dreieretning høyre |
 | Stansing av motoren |
 | Inn-/utkopling av magneten |
 | Personvernbryteren (*) PRCD er slått på, visningen er aktiv. |
 | Personvernbryteren (*) PRCD iser slått av, visningen er inaktiv. |
| ### | Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordledningen. |
| ### | RCD) kan finnes i det landet den ble introdusert på markedet på grunn av nasjonale forskrifter om arbeidervern eller lovbestemmelser. |
| (+) Kan innenholde sifre eller bokstaver | |
| ### | ogrammet, tilgjengelig som tilbehør |
| ### | rne formål |
| Tegn Enhet internasjonalt | Forklaring | |
| P_1 | W Opptatt effekt | |
| P_2 | W Avgitt effekt | |
| n_0 | /min, min ^-1 , rpm, r/min N | Nominelt tomgangsturtall |
| in | inch Mål - tommer | |
| UV Spenning | ||
| fHz Frekvens | ||
| ∅ mm | Diameter til en rund del | |
| HM Fe 400 | mm | Maks. bordiameter i stål opptil 400 N/mm ^2 – Hardmetall (kjernebor) |
| Tegn Enhet internasjonalt Forklaring | ||
| HSS mm Maks bordiameter i stål opptil 400 N/mm | ^2_- høystyrkestål (kjernebor) | |
| HSS mm Maks bordiameter i stål opptil 400 N/mm | ^2_- Høystyrkestål (spiralbor) | |
| kg Vekt tilsvarende EPTA- | Procedure 01 | |
| T_a | °C tillatt omgivelsestemperatur | |
| L_pA | dB Lydtrykknivå | |
| L_wA | dB Lydeffektnivå | |
| L_pCpeak | dB Maksimalt lydtrykknivå | |
| K... | Usikkerhet | |
| a | m/s ^2 | Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger) |
| a_h | m/s ^2 | Middels svingningsverdi (kjerneboring) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basis- og avledede enheter fra det internasjonale enhetssystemet SI. | |
For din egen sikkerhet.
ADVARSEL
Les gjennom alle advarslene og anvisningene. Unnlatelse av å
overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte "Generelle sikkerhetsinformasjonene" (doku-
mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.
Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.
Elektroverktøyets formål:
Kjernebormaskin for boring med kjerne- og fullbor i materialer med magnetiserbar overflate med innsatsverktøy og tilbehør godkjent av FEIN i værbeskyttede omgivelser.
I støyutsatte omgivelser er en redusering av driftskvaliteten mulig, som tidsmessig begrenset svikt, tidsmessig redusering av funksjon eller formålsmessig drift, hvor det er nødvendig at feilen fjernes av betjeningspersonen.
Dette produktet er også tenkt for bruk på vekselstrømgeneratorer med tilstrekkelig kapasitet, som er i samsvar med standarden ISO 8528, utførelsesklasse G2.
Vær derved oppmerksom på driftsinstruksen og de nasjonale bestemmelsene for installasjon og drift av vekselstrømgeneratoren.
ADVARSEL
Det er forbudt å bruke elektroverktøyet på strømgeneratorer,
hvis tomgangsspenning overskrider spenningsverdien angitt på elektroverktøyets typeskilt.
Sikkerhetsinformasjon.
Når du utfører borearbeider som krever bruk av væske, må du lede væsken bort fra arbeidsområdet eller bruke en beholder for å samle opp væsken. Slike forsiktighetsforanstaltninger holder arbeidsområdet tørt og reduserer risikoen for elektrisk støt.
Bruk elektroverktøyet på de isolerte gripeflatene når du utfører arbeider hvor skjæreverktøyet kan treffe skjulte strømledninger eller egne tilkoplingsledninger. Kontakten til et skjæreverktøy med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til et elektrisk støt.
Bruk hørselvern under boringen. Innvirkningen av støy kan forårsake tap av hørsel.
Hvis elektroverktøyet blokkerer, kan du ikke lenger utføre fremføringen og du må slå av elektroverktøyet.
Kontroller grunnen for blokkeringen og fjern årsaken for innsatsverktøy som er gått i klem.
Når du vil starte en kjernebormaskin som sitter i arbeidsstykket på nytt, kontroller før innkoblingen, om innsatsverktøyet roterer fritt. Når innsatsverktøyet er gått i klem, roterer det muligens ikke og dette kan medføre overbelastning av verktøyet eller at kjernebormaskinen løsner fra arbeidsstykket.
Gjennomfør aldri boringer over hodehøyde og boringer mot veggen, når maskinen bare er festet på vakuumplaten. Ved tap av vakuumet løsner vakuumplaten fra arbeidsstykket.
Sørg ved boringen gjennom vegger eller tak for at personer og arbeidsområde på den andre siden er beskyttet. Borkronen kan kan gå utover borehullet og borkjernen kan falle ut på den andre siden.
Ikke bruk dette verktøyet for arbeider over hodehøyde med vanntilførsel. Når vann trenger inn i elektroverktøyet øker dette risikoen for elektrisk støt.
Spesielle sikkerhetsinformasjoner.
Ikke bruk skadet elektroverktøy. Kontroller hus og andre komponenter for skader som sprekker eller brudd før hver bruk av elektroverktøyet.
La kabelbeskyttelsen omgående skiftes ut ved skader. En defekt kabelbeskyttelse kan føre til overoppheting av maskinen.
Bruk verneutstyr. Bruk visir eller vernebriller avhengig av typen bruk. Bruk hørselvern. Vernebrillene må være egnet til å holde unna partikler som slynges bort ved forskjellige typer arbeid. En permanent høy støybelastning kan medføre tap av hørselen.
Ikke berør de skarpe kantene på kjerneboret. Det er fare for kroppsskader.
Kontroller kjernebor før du begynner med arbeidet for å unngå kroppsskader. Bruk bare kjernebor som ikke er skadet eller deformert. Skadede eller deformerte kjernebor kan medføre alvorlige skader.
Sikre maskinen alltid med den medleverte sur- ringsstroppen. Ved maskiner uten sikring er det spesielt på skråninger eller ujevnheter fare for velting.
Gi ved disse arbeider over hodehøyde akt på gjenstander som faller ned som f.eks. borkjerner og spon.
Utfør arbeid på loddrette byggeelementer eller over hodet uten bruk av kjølemiddelbeholderen. Bruk da en kjølemiddelspray. Hvis det renner væske inn i elektroverktøyet er det fare for elektriske støt.
Unngå berøring med borkjernen som automatisk støtes ut av sentreringsstiften når arbeidet avsluttes. Kontakt med den varme eller nedfallende kjernen kan føre til skader.
Bruk elektroverktøyet kun på forskriftsmessige jordede stikkontakter. Bruk kun uskadede tilkoblingsledninger og jordede skjøteledninger som kontrolleres med jevne mellomrom. En ikke gjennomgående jordledning kan føre til elektriske støt.
Hold hender, klær osv. alltid unna spon som roterer for å unngå skader. Sponene kan forårsake skader. Bruk alltid berøringsbeskyttelse.
Forsøk ikke å fjerne innsatsverktøyet så lenge det fortsatt roterer. Dette kan forårsake alvorlige skader.
Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeapparat før arbeidet påbegynnes.
Ikke bearbeid materialer som inneholder magnesium. Det er brannfare.
Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende.
Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt.
Ikke overbelast elektroverktøyet eller oppbevaringskofferten og bruk disse heller ikke som stige eller stillas.
Overbelastning eller når man står på elektroverktøyet eller oppbevaringskofferten kan medføre at tyngdepunktet til elektroverktøyet eller til oppbevaringskofferten flyttes oppover og at disse velter.
Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.
Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor-viften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv.
Ikke transporter elektroverktøyet med løfteutstyr.
Før lagringen: Fjern innsatsverktøyet.
Lagre elektroverktøyet bare i kofferten eller i emballasjen.
Sjekk strømledningen og støpselet mht. skader før igangsetting.
Bruk elektroverktøyet alltid sammen med en personvernbryter (*) PRCD. Sjekk før arbeidene begynner alltid personvernbryteren (*) PRCD for forskriftsmessig funksjon (se side 89).
Vibrasjons- og støy-emisjonsverdier
Vibrasjons- og støy-emisjonsverdiene som er angitt i disse instruksene er bitt målt i samsvar med en i EN 62841 standardisert måleprosess og kan benyttes for sammenligningen av elektroverktøy med hverandre. De er også egnet for en foreløpig vurdering av vibrasjons- og støybelastningen.
De angitte vibrasjons- og støy-emisjonsverdiene representerer hovedsakelig bruk av elektroverk-tøyet.
Hvis elektroverktøyet imidlertid benyttes for annen bruk med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan de totale vibrasjonsverdiene og støyemisjonsverdiene avvike. Det kan øke vibrasjons- og støybelastningen tydelig over hele arbeidstiden.
For en nøyaktig vurdering av vibrasjons- og støybelastningen bør det også tas hensyn til tidene hvor apparatet er slått av eller riktignok er i gang, men faktisk e er i bruk. Det kan redusere vibrasjons- og støybelastningen tydelig over hele arbeidstiden.
Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot virkningen av vibrasjoner og støy som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisasjon av arbeidsprosessene.
Bruksinformasjon.
Som kjølemiddel må du kun bruke en kjølesmøreemulsjon (olje i vann).
Vær oppmerksom på produsentens henvisninger til kjølemiddelet.
Pass på at oppstillingsflaten for magnetfoten er plan, ren, fri for rust og is. Fjern lakk, sparkellag og andre materialer. Unngå en luftspalte mellom magnetfot og oppstillingsflate. Luftspalten reduserer magnetholdekraften.
Ikke benytt denne maskinen på varme overflater, det kunne komme til en varig reduksjon av magnetholdekraften.
Bruk alltid magnetfoten under arbeidet, pass på at magnetholdekraften er tilstrekkelig.
Ved arbeid på stålmaterialer med en tykkelse på mindre enn 12 mm, bør arbeidsstykket forsterkes med en ekstra stålplate på baksiden slik at magnetholdekraften sikres.
Bruk bare den matingskraften som er absolutt nødven- dig. For høye matingskrefter kan medføre brudd av elektroverktøyet og tap av magnetholdekraften.
Hvis strømtilførselen avbrytes mens motoren går, forhindrer en sikkerhetskobling at motoren starter automatisk igjen. Start motoren på nytt.
Ikke stans bormotoren i løpet av boringen.
Stans bormotoren og drei kjerneboret forsiktig ut mot urviserne, hvis kjerneboret blir sittende fast i materialet. Fjern spon og utbort kjerne etter hver boring.
Forbrenningsfare! Magnetens overflate kan oppnå høye temperaturer. Ta ikke på magneten med bar hånd.
Unngå å skade skjærene ved utskifting av boret.
Ved kjerneboring av sjiktet material må du alltid fjerne kjernen og sponene etter hvert gjennomboret sjikt.
Bruk ikke kjernebormaskinen med defekt kjølemiddel-system. Kontroller før hver bruk tettheten og om det finnes riss i slangen eller kjølemiddelbeholderen. Unngå at det trenger væske inn i elektriske deler.
Kjernebormaskinen er utstyrt med en overlastbeskyttelse. Når motoren blir overbelastet, koples kjernebormaskinen ut.
Personvernbryter (\*) PRCD (Se side 11)
Personvernbryteren PRCD er spesielt ment for din beskyttelse. Ikke bruk personvernbryteren for å slå produktet av og på.
Personvernbryteren er uunnværlig, den beskytter brukeren mot elektrisk støt. I feilfri drift er visningen på personvernbryteren aktiv.
Kontroller at personvernbryteren fungerer før du begynner med arbeidet.
- Sett støpselet til personvernbryteren i en stikkontakt.
- Trykk på RESET– tast. Visningen på personvernbyrteren er aktiv.
- Trekk støpselet ut av stikkontakten. Visningen på personvernbryteren blir inaktiv.
- Gjenta skrittene 1. og 2.
- Trykk på TEST–tast. Visningen på personvernbryteren blir inaktiv. Hvis visningen blir aktiv, ikke bruk produktet. Ta i dette tilfellet kontakt med servicen fra FEIN på www.fein.com.
- Trykk på RESET– tast. Når visningen er aktiv, kan produktet slås på.
Ikke bruk personvernbryteren for å slå elektroverktøyet av og på.
Feilfjerning
| Feilmelding/oppførsel magnettast | Betydning Utbedring | |
| Indikator lyser grønt Magnetholdekraft eventuelt tilstrekkelig. | Sikre maskinen alltid med den medleverte surringsstroppen. | |
| Indikator blinker grønt Magnetholdekraft eventuelt ikke tilstrekkelig. | Sikre maskinen alltid med den medleverte surringsstroppen. | |
| Ved arbeider på stålmaterialer med en materialtykkelse på mindre enn 12 mm må arbeidsstykket forsterkes med en ekstra stålplate for å garantere magnetens holdekraft. | ||
| Indikatoren blinker rødt i ca. 2 sekunder | Overbelastning av motoren. Etter | feilfjerningen kan maskinen slås på igjen. |
| Bevegelsessensor har utløst. Pass | på at oppstillingsflaten for magnetfoten er plan, ren og fri for rust og is. | |
| Fjern lakk, sparkellag og andre materialer. | ||
| Unngå en luftspalte mellom magnetfot og oppstillingsflate. Luftspalten reduserer magnetens holdekraft. | ||
| Bruk ikke maskinen på varme overflater, det kan komme til en varig reduksjon av magnetens holdekraft. | ||
| Etter feilfjerningen kan maskinen slås på igjen. | ||
| Indikatoren lyser ved utkopling av motoren i ca. 2 sekunder rødt | Magnetfoten kan tidligst 2 sekunder etter utkopling av motoren utkoples. | Vent til den røde LED-en slukner og den grønne LED-en lyser eller blinker. |
| Indikator lyser permanent rødt | Feil nettspenning eller nettfrekvens. | Slå maskinen av, fjern feilen og stikk tilkoplingsledningen inn på nytt. Hvis feilmeldingen fortsatt finnes, send maskinen til FEIN-kundeservice. |
| Når tilkoplingsledningen stikkes inn, er en tast allerede trykt. | ||
| Indikator blinker permanent rødt | Maskin er defekt. Send maskinen | til FEIN-kundeservice. |
Vedlikehold og kundeservice.
Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjo-
nen til elektroverktøyet kan innskrenkes. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft.
Skift ut klistremerker og varselhenvisninger på elektroverktøyet ved aldring og slitasje.
Etter noen driftstimer kan klaringen i svalehaleføringen øke. Følgelig kan bormotoren gli automatisk langs svalehaleføringen. Ettertrekk i dette tilfellet samtlige pinneskruer på svalehaleføringen passende slik at bormotoren kan beveges lett manuelt, men ikke glir automatisk (se side 18/19).
Hvis elektroverktøyets tilkoblingsledning er skadet, skal den skiftes ut av produsenten eller dens representant. Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.
Slitasjedeteksjon på magnetfoten
Forskyvning av elektroverktøyet på oppstillingsflaten forårsaker slitasje på magnetfoten. Derved kan det oppstå en luftspalte mellom magnetfoten og oppstillingsflaten og magnetens holdekraft kan reduseres. For kontroll har magnetfoten fordypninger. Kontroller elektroverktøyet før hver bruk for slitasje. Hvis en av disse fordypningene ikke lenger kan oppdages fullstendig, må magnetfoten skiftes ut (se side 12). Ta i dette tilfellet kontakt med servicen til Fein på www.fein.com. Den aktuelle reservedelslisten for dette elektroverktøyet finner du på internettet under www.fein.com.
Følgende deler kan du skifte ut selv etter behov:
Innsatsverktøy, kjølemiddelbeholder, kjølemiddelslange, berøringsvern
Reklamasjonsrett og garanti.
Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklæring.
Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.
Samsvarserklæring.
CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.
UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.
Tekniske dokumenter hos:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Miljøvern, avfallshåndtering.
Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.
