KÄYTTÖOHJE KBE 36 QW MAGSPEED Fein
Alkuperäisen käyttöohjeen käännös.

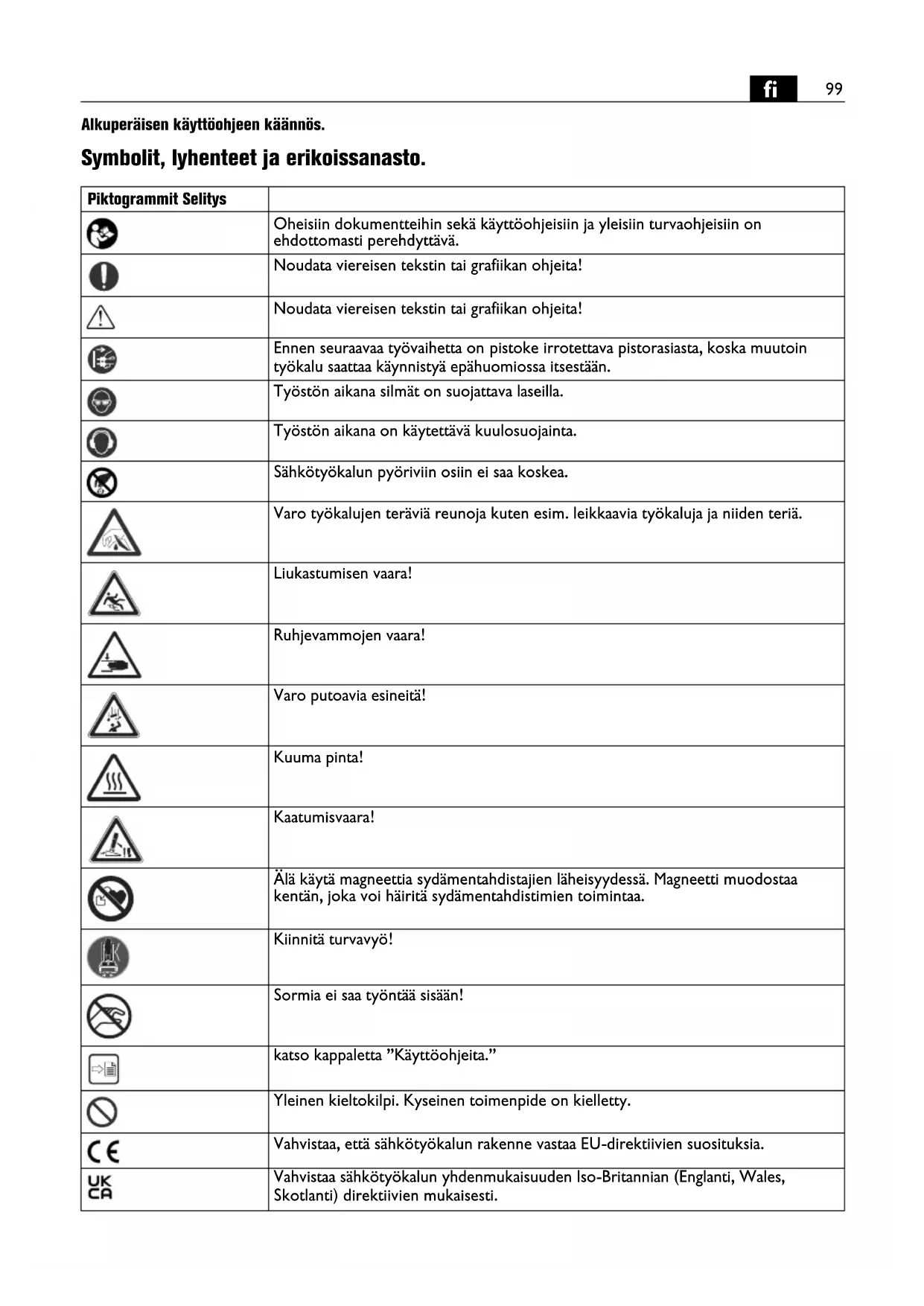

Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitys | |
 | Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. |
 | Noudata viereisen tekstin tai grafiikan ohjeita! |
| [kCBT] | Noudata viereisen tekstin tai grafiikan ohjeita! |
| [26YT] | Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään. |
| [8BYD] | Työstön aikana silmät on suojattava laseilla. |
| [52K3] | Työstön aikana on käytettävä kuulosuojainta. |
| [7WB3] | Sähkötyökalun pyöriviin osiin ei saa koskea. |
 | Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja niiden teriä. |
 | Liukastumisen vaara! |
 | Ruhjevammojen vaara! |
 | Varo putoavia esineitä! |
 | Kuuma pinta! |
 | Kaatumisvaara! |
 | Älä käytä magneettia sydämentahdistajien läheisyydessä. Magneetti muodostaa kentän, joka voi häiritä sydämentahdistimien toimintaa. |
 | Kiinnitä turvavyö! |
 | Sormia ei saa työntää sisään! |
| [CGHA] | katso kappaletta "Käyttöohjeita." |
 | Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. |
| [IZTW] | Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. |
[XWB7] | Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan. |
 | Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. |
 | Karakterisoi kierrätyskelpoisia pakkauksia ja tuotteita, joita tulee kerätä ja hävittää erikseen toisistaan. |
 | Pätee vain Kiinaa varten:Ympäristönsuojelun voimassaolo tuotteen normaalissa käytössä on 10 vuotta. |
| [DAV2] | Teräs |
 | Magneetin pito ehkä riittävä |
 | Magneetin pito ei riitä |
 | Nesteensyöttö avattu. |
 | Nesteensyöttö suljettu. |
 | Käynnistä moottori. Kiertosuunta oikealle |
 | Moottori seis |
 | Magneetti päälle/pois |
 | Käyttösuojakytkin (*) PSCD on kytkettynä, Näyttö on aktiivinen. |
 | Käyttösuojakytkin (*) PSCD on poiskytkettynä, Näyttö on inaktiivinen. |
| [YOOG] | Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajohtimeen. |
 | CD) saattaa, maassa jossa laite tuodaan markkinoille, olla asennettuna kansallisten työsuojelumääräysten tai lakisääteisten määräysten takia. |
 | numeroita |
 | saatavana lisätarvikkeenaarkoituksia varten |
| Merkki Kansainvälinen yksikkö Selitys | ||
| P_1 | W Ottoteho | |
| P_2 | W | A n t |
| n_0 | /min, min ^-1 , rpm, r/min Arvioitu kierrosluku tyhjäkäynnillä | |
| in | inch Mittayksikkö | |
| UV | N | i m e |
| f | Hz Taajuus | |
| ∅ | mm | Pyöreän kappaleen läpimitta |
| HM Fe 400 | mm | Sall. työkappaleen paksuus: teräs kork. 400 N/mm ^2 -kovametalli (keernapora) |
| HSS mm Sall työkkappaleen | paksuus: teräs kork. 400 | N/mmpikateräs (keernapora) ^2 _ |
| HSS mm Sall työkkappaleen | paksuus: teräs kork. 400 | N/mmpikateräs (kierukkapora) ^2 _ |
| kg Paino vastaa EPTA-Procedure 01-tietoja | ||
| T_a | °C Sallittu ympäristön lämpötila | |
| L_pA | dB Äänen painetaso | |
| L_wA | dB Äänitaso | |
| L_pCpeak | dB Äänen painetason huippuarvo | |
| K... | Epävarmuustekijä | |
| a | m/s ^2 | Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen) |
| a_h | m/s ^2 | Keskimääräinen värähtelytasoarvo (keernaporaus) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. | |
Työturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-
lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero
3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.
Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.
Sähkötyökalun käyttökohteet:
Tämä porakone on suunniteltu poraukseen keerna- ja kierukkaporilla magnetisoituviin materiaaleihin säältä suojatuissa tiloissa; koneessa saa käyttää ainoastaan FEI-Nin hyväksymiä osia ja lisätarvikkeita.
Häiriöalttiissa ympäristössä on käyttölaadun heikkeneminen mahdollinen, kuten ajallisesti rajoitettu katkos, ajallisesti rajoitetun toiminnan tai tarkoituksenmukaisen suorituskyvyn väheneminen, jonka korjaamiseen tarvitaan käyttöhenkilön väliintulo.
Tämä tuote on suunniteltu myös käytettäväksi riittävätehoisten vaihtovirtageneraattoreiden kanssa, jotka vastaavat standardin ISO 8528 mukaista suoritusluokkaa G2. Tämän standardin vaatimus ei täyty, jos niin kutsuttu särökerroin on yli 10 %. Selvitä käyttämäsi generaattorin tiedot, ellet ole varma tehon riittävyydestä. Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännöksiä.
VAROITUS
On kiellettyä käyttää sähkötyökalua generaattorilla, jonka joutokäynti-
jännite ylittää sähkötyökalun tyyppikilvessä ilmoitettua jännitearvoa.
Kaikki muunlainen käyttö katsotaan määräystenvastai-seksi.
Turvaohjeita.
Johda poraustöissä, jotka vaativat nesteen käyttöä, neste pois työalueelta tai käytä nesteen keräyslaitetta.
Tällaiset varotoimenpiteet pitävät työalueen kuivana ja vähentävät sähköiskun riskiä.
Pidä sähkötyökalua eristetyistä kahvapinnoista, kun teet töitä, joissa leikkuutyökalu saattaa osua piilossa oleviin sähköjohtoihin tai omaan liitäntäjohtoon. Leikkuuterän kosketus jännitteiseen johtoon voi tehdä myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
Käytä poraustöissä aina kuulosuojainta. Meluhaitat voi- vat huonontaa kuuloa.
Jos koneessa oleva vaihtotyökalu juuttuu kiinni, koneella ei saa enää syöttää, vaan virta on katkaistava heti. Tarkasta, mistä syystä työkalu juuttui kiinni ja kor- jaa tilanne.
Ennen kuin käynnistät porakoneen, joka on juuttunut kiinni työkappaleeseen, tarkasta ennen virran kytke-mistä, että koneessa oleva vaihtotyökalu pyörii
vapaasti. Mikäli vaihtotyökalu takertaa, se ei ehkä pääse pyörimään lainkaan, minkä seurauksena työkalu kuormittuu liikaa tai koko porakone irtoaa työkappaleesta.
Kun porateline kiinnitetään työkappaleeseen tyhjiölevyn avulla, on katsottava, että pinta on sileä ja puhdas eikä huokoinen. Poratelinettä ei pidä kiinnittää laminoituille pinnoile kuten esim. kaakeloituun tai kerrosmateriaalilla pinnoitettuun pintaan. Jos työkappaleen pinta ei ole sileä ja tasainen tai sitä ei ole kiinnitetty kunnolla, tyhjiölevy voi irrota työkappaleesta.
Ennen porausta ja sen aikana on varmistettava, että alipaine on riittävä. Jos alipaine ei ole riittävä, tyhjiölevy saattaa irrota työkappaleesta.
Jos kone on kiinnitetty pelkästään tyhjiölevyn avulla, ei poraustöitä pidä suorittaa suoraan seinään tai pään yläpuolelle. Jos alipaine katoaa, tyhjiölevy irtoaa työkappaleesta.
Kun porataan seinään tai kattoon, on katsottava, että lähellä oleva henkilö ja työkohde on suojattu toiselta puolelta. Porakruunu saattaa ulottua ulos porausreiästä ja keerna voi tippua ulos toiselta puolelta.
Tätä työkalua ei pidä käyttää pään yläpuolella oleviin kohteisiin, joissa poraukseen tarvitaan vettä. Jos sähkölaitteen sisään pääsee vettä, riski saada laitteesta sähköisku on ilmeinen.
Erityiset varotoimenpiteet.
Älä käytä vioittuneita sähkötyökaluja. Tarkista ennen sähkötyökalun jokaista käyttöä, ettei kotelossa tai muissa osissa ole vaurioita, kuten halkemia tai murtumisia.
Anna välittömästi vaihtaa kaapelin suojaletku uuteen, jos se on vaurioitunut. Viallinen kaapelin suojaletku saattaa johtaa koneen ylikuumenemiseen.
Käytä suojavarusteita, työkohteesta riippuen myös kasvosuojainta tai suojalaseja. Kuulosuojain kuuluu vakiovarusteisiin. Suojalasien on oltava sopivat ja umpinaiset, jotta sinkoilevat lastut tai muut roskat eivät pääse silmiin. Jatkuva melusaaste on vaarallista, se voi johtaa kuulovammoihin.
Keernaporan reunat ovat terävät, varo koskettamasta niitä. Siitä seuraa tapaturman vaara.
Työtapaturmien välttämiseksi on keernaporakoneen kunto tarkastettava ennen töiden aloittamista. Käytä aina vain ehjiä keernaporia, joissa ei ole muotovikoja. Viottuneet tai muotovikaiset keernaporat voivat aiheuttaa vakavan tapaturman.
Ennen ensimmäistä käyttökertaa: Kiinnitä koneeseen kosketussuoja.
Varmista aina koneen kiinnitys toimitukseen kuuluvalla kiinnitysnauhahihnalla. Etenkin kaltevilla ja epätasaisilla pinnoilla, kone on ilman kiinnitystä vaarassa kaatua.
Työskentelyssä pään yläpuolella on varottava putoavia esineitä kuten esim. kaireita ja lastuja.
Jos työkohde on pään yläpuolella tai pystysuoralla pinnalla, jäähdytyssäiliötä ei pidä käyttää. Sen sijasta avuksi voi ottaa jäähdytysnestesumutteen. Jos sähkökoneen sisään pääsee nestettä, seurauksena voi olla sähköisku.
Varo ulossinkoavaa lastujätettä, jonka koneen keskiö- tappi sylkäisee ulos automaattisesti porausvaiheen päätteeksi. Lastujäte voi olla kuumaa tai singota ulos voimalla ja johtaa siten vammaoihin.
Sähkötyökalun saa liittää ainoastaan suojamaadoitettuun suko-pistorasiaan. Koneen liitäntäjohdon on oltava kunnossa, samoin jatkojohdon, jossa myös on oltava suojakosketin. Liitäntäjohdoissa on oltava läpimenevä suojajohdin, muutoin on olemassa sähköiskun vaara.
Loukkaantumisien välttämiseksi on aina pidettävä kädet, vaatteet jne loitolla kiertyvistä lastuista. Lastut voivat aiheuttaa loukkaantumisia. Käytä aina kosketus-suojaa.
Vielä pyörivää työkalua ei saa yrittää irrottaa koneesta, vaan työkalun on annettava pysähtyä. Vakavan työtapaturman vaara.
Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.
Magnesiumipitoisia materiaaleja ei saa työstää. Tulipalon vaara.
CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.
Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauksena voi olla sähköiskun vaara.
Sähkötyökalua ei pidä ylikuormittaa, ei myöskään sen salkkua, joita kumpaakaan ei pidä käyttää tukena tai kiipeilyapuna. Jos sähkötyökalu ylikuormittuu tai sen tai työkalusalkun päällä seisotaan, sen painopiste saattaa siirtyä ja työkalu/salkku kaatuu.
Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.
Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, sii-tä koituu sähköiskun vaara.
Älä kuljeta sähkötyökalua nostolaitteilla.
Ennen varastointia: Poista vaihtotyökalu.
Varastoi sähkötyökalu ainoastaan laukussa tai pakka- uksessaan.
Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.
Käytä aina sähkötyökalua yhdessä käyttösuojakytkimen (*) (PRCD) kanssa. Tarkista aina ennen työn aloittamista käyttösuojakytkimen (*) (PRCD) asianmukainen toiminta (katso sivu 103).
Värinä- ja melupäästöarvot
Näissä ohjeissa mainitut värähtely- ja melupäästöarvot on mitattu EN 62841 standardoidun mittausmenetelmän mukaisesti ja niitä voidaan käyttää sähkötyökalujen välisissä vertailussa. Ne sopivat myös värähtely- ja melupäästöarvojen alustavaan arviointiin.
Mainitut värähtely- ja melupäästöarvot vastaavat sähkötyökalun pääasiallista käyttöä.
Jos sähkötyökalua kuitenkin käytetään eri töissä, eri vaihtotyökalujen kanssa tai riittämättömällä huollolla, voivat värähtelyn yhteisarvot ja melupäästöarvot poi-keta ilmoitetuista. Tämä saattaa kasvattaa koko työaika-jakson värähtely- ja melurasitusta huomattavasti.
Värähtely- ja melurasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtely- ja melurasitusta.
Määrää lisävarotoimenpiteitä suojaamaan käyttäjää värinän ja melun vaikutuksilta, kuten esim: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työvaiheiden järjestely.
Työstöohjeita.
Jäähdytysnesteenä saa käyttää pelkästään jäähdyttävää ja voitelevaa emulsiota (öljy ja vesi).
Ota huomioon jäähdytysnesteen valmistajan antamat ohjeet.
On katsottava, että magneettisen jalan kiinnityspinta on tasainen ja puhdas eikä siinä ole jäätä. Poista maali- ja pakkelikerrokset ja muu ylimääräinen materiaali. Katso, ettei magneettijalan ja sen kiinnityspinnan väliin jää ilmavälystä. Ilmavälys vähentää magneettista pitovoimaa.
Tätä konetta ei saa käyttää kuumilla pinnoilla, koska silloin magneetin pito heikkenee pysyvästi.
Käytä aina apuna magneettijalkaa ja katso, että magneetin pito on riittävä.
Kun työstetään ei magnetisoituvia materiaaleja, apuna on käytettävä sopivia FEIN-kiinnityslaitteita (lisätarvike) kuten tyhjiölevy tai putkenporauslaite tms. Muista nou-dattaa ko. apulaitteiden käyttöohjeita.
Jos teräksen materiaalivahvuus on alle 12 mm, työkappale on vahvistettava ylimääräisellä teräslevyllä, jotta magneetin pito on taattu.
Jos magneettijalka on viallinen, moottori ei käynnisty. Ylikuormituksella moottori sammuu automaattisesti, minkä jälkeen se on käynnistettävä uudelleen.
Työkappaletta ei pidä syöttää liialla voimalla, vaan aina sopivasti. Jos käytetään liikaa voimaa, vaihtotyökalu voi murtua ja magneetin pito kadota.
Jos virta katkeaa moottorin käydessä, turvakytkentäpiiri estää sen jälkeen koneen käynnistymisen itsestään, kun kone taas saa virtaa. Moottori on silloin käynnistettävä uudelleen.
Moottoria ei pidä sammuttaa porauksen aikana.
Moottorin on oltava käynnissä, kun keernapora nostetaan irti reiästä.
Jos keernapora on juuttunut kiinni reikään, sammuta moottori ja irrota pora varovasti vastapäivään kiertäen.
Aina porauskerran päätteeksi on lastut ja muu roska poistettava koneesta.
Älä tartu lastuihin paljain käsin. Käytä aina lastukoukkua (*** 6 42 01 001 00 0).
Palovammojen vaara. Magneetin pinta saattaa lämmetä erittäin kuumaksi. Magneettiin ei pidä koskea paljain käsin.
Varo, etteivät poran leikkauspinnat vioitu poranterää vaihdettaessa.
Kun kerrosmateriaalia porataan keernaporalla, siitä on poistettava lastujäte ja keskiöpala kunkin kerroksen porauksen jälkeen.
Älä käytä keernakairauskonetta viallisella jäähdytysjärjestelmällä. Tarkista tiveys ennen jokaista käyttöä sekä että letkussa tai jäähdytysnestesäiliössä ei ole halkeamia. Vältä päästämästä nestettä sähköosiin.
Keernakairauskone on varustettu ylikuormitussuojalla. Jos moottoria ylikuormitetaan, keernakairauskone kyt-keytyy pois päältä.
Käyttösuojakytkin (\*) PRCD (ks. sivu 11)
Käyttösuojakytkin PRCD on tarkoitettu varta vasten sinun suojaksi. Älä käytä käyttösuojakytkintä tuotteen käynnistykseen tai sammuttamiseen.
Jos käyttösuojakytkin on vaurioitunut esim. kosketuksesta veden kanssa, sitä ei enää tulisi käyttää.
Käyttösuojakytkin on välttämätön, se toimii käyttäjän suojana sähköiskua vastaan. Käyttösuojakytkimen näyttö on aktiivinen virheettömässä käytössä.
Tarkista käyttösuojakytkimen toimintakyky ennen työn aloittamista.
- Liitä käyttösuojakytkimen pistoke pistorasiaan.
- Paina RESET-painiketta. Käyttösuojakytkimen näyttö on aktiivinen.
- Irrota pistoke verkkopistorasiasta. Käyttösuojakytkimen näyttö muuttuu inaktiiviseksi.
- Toista vaiheet 1 ja 2.
- Paina TEST-painiketta. Käyttösuojakytkimen näyttö muuttuu inaktiiviseksi. Jos näyttö pysyy aktiivisena, ei tuotetta saa ottaa käyttöön. Ota tässä tapauksessa yhteyttä FEIN- huoltoon osoitteessa www.fein.com.
- Paina RESET-painiketta. Näytön ollessa aktiivinen tuotteen saa käynnistää.
Älä käytä käyttösuojakytkintä sähkötyökalun käynnistykseen tai sammuttamiseen.
Vian korjaus
| Vikailmoitus/Magneetti-painikkeen toiminta | Merkitys Apukeino | |
| Näytössä vihreä valo | Magneetin pito ehkä riittävä. | Varmista aina koneen kiinnitys toimitukseen kuuluvalla kiinnitysnauhahihnalla. |
| Näytössä vilkkuva vihreä valo | Magneetin pito ei ehkä enää riitä. | Varmista aina koneen kiinnitys toimitukseen kuuluvalla kiinnitysnauhahihnalla. |
| Töissä teräsmateriaaleihin, joiden ainevahvuus alittaa 12 mm täytyy työkappale vahvistaa lisäterälevyllä magneetin pitovoiman takaamiseksi. | ||
| Näyttö vilkkuu 2 sekuntia punaisena | Moottorin ylikuormitus. Kun vika | on korjattu, koneen voi käynnistää uudelleen. |
| Liiketunnistin on lauennut. Tarkista | ta, että magneettijalan asennuspinta on tasainen ja puhdas sekä että siinä ei ole ruostetta tai jäätä. | |
| Poista lakka, silotekerrokset ja muut materiaalit . | ||
| Vältä ilmarakoa magneettijalan ja asennuspinnan välillä. Ilmarako pienentää magneetin pitovoimaa. | ||
| Älä käytä konetta kuumissa pinnoissa, koska tämä saattaa johtaa magneetin pitovoiman pysyvään vähenemiseen. | ||
| Kun vika on korjattu, koneen voi käynnistää uudelleen. | ||
| Näyttö palaa punaisena n. 2 sekunnin ajan moottoria sammutettaessa | Magneettijalka voidaan kytkeä pois päältä aikaisintaan 2 sekuntia moottorin poiskytkennän jälkeen. | Odota kunnes punainen LED sammuu ja vihreä LED palaa tai vilkkuu. |
| Näytössä jatkuva punainen valo | Väärä verkkojännite tai verkkotaajuus. | Irrota koneen pistoke, korjaa vika ja kytke liitäntäjohto uudelleen. Jos vikailmoitus edelleen näkyy, tulee kone lähettää FEIN-asiakaspalveluun. |
| Kun liitäntäjohto liitetään on jokin painike jo painettuna. | ||
| Näytössä vilkkuu punainen valo | Kone on epäkunnossa. | Lähetä kone korjattavaksi FEIN-jälleenmyyjälle. |
Kunnossapito, huolto.
Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyöka-
lun suojaeristykselle. Sähkötyökalu on hyvä puhdistaa sisältä sen ilmanvaihtoaukkojen kautta puhtaaksi pölystä kuivaa ja öljytöntä paineilmaa käyttäen.
Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti.
Muutaman käyttötunnin kuluttua lohenpyrstöohjaimen välys saattaa suurentua. Sen seurauksena koneen moottori voi liukua itsestään ohjainta pitkin. Tällaisessa tapauksessa on kirstettävä lohenpyrstöohjaimen ruuveja sopivasti niin, että kone liikkuu herkästi käsin ohjattaessa mutta ei pääse liukumaan itsestään (ks. sivu 18/19). Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee valmistajan tai hänen edustajansa vaihtaa se uuteen.
Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.
Magneettijalan kulumisen tunnistaminen
Sähkötyökalun siirtäminen asennuspinnassa aiheuttaa magneettijalan kulumista. Tällöin saattaa muodostua ilmarakoja magneettijalan ja asennuspinnan väliin, mikä saattaa pienentää magneetin pitovoimaa. Tarkistusta varten magneettijalka on varustettu syvennyksellä. Tarkista kuluminen ennen sähkötyökalun jokaista käyttöä. Jos jokin näistä syvennyksistä ei enää ole täysin tunnistettavissa, on magneettijalka vaihdettava uuteen (katso sivu 12). Ota tässä tapauksessa yhteyttä FEIN huoltoon osoitteessa www.fein.com.
Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.
Seuraavat osat voi tarvittaessa vaihtaa itse:
Vaihtotyökalut, jäähdytysnestesäiliö, jäähdytysnesteletkut, kosketussuoja
Takuu.
Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.
Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.
EU-vastaavuus.
CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.
UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.
Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.
Teknisen dokumentaation laatinut:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Ympäristönsuojelu, jätehuolto.
Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
