Produkttyp	Åkgräsklippare med frontmonterad klippning
Varumärke	STIGA
Modell	Park 500 WX Special
Drivmedel	Blyfri bensin (4-taktsmotor)
Motor	4-takts bensinmotor
Batteri	12 V (ansluts vid montering)
Bränsle	Blyfri bensin
Motorolja	Kontrollera nivån före varje användning (SAE-typ rekommenderad i motormanualen)
Klippsystem	Frontmonterad klippning, roterande klipporgan
Justerbar klipphöjd	Elektrisk, kontinuerlig (strömbrytare)
Transmission	Hydrostatisk (dragpedal)
Parkeringsbroms	Pedal med lås
Styrning	Ledad (ledad ram)
Säkerhet	Motorn stoppas om föraren lämnar sätet, parkeringsbroms krävs för start
Kompatibla tillbehör	Släpvagn, gödningsspridare, lövuppsamlare, snöplog, sopmaskin, etc.
Däcktryck	Se etikett på maskinen (inte specificerad i manualen)
Användning i lutning	Använd inte i lutningar > 10° (oavsett riktning)
Vikt	~ 300 kg (uppskattning för denna typ av maskin)

Vanliga frågor - Park 500 WX Special STIGA

Hur startar jag gräsklipparen Park 500 WX Special?

Se till att kraftuttaget är urkopplat, parkeringsbromsen är åtdragen, transmissionen är ilagd, gasen på full gas och choken stängd (kallstart). Vrid tändningsnyckeln till startläge. Efter start, öppna choken vid behov.

Hur justerar jag klipphöjden?

Klipphöjden justeras elektriskt med en strömbrytare (10:B) på konsolen. Justeringen är kontinuerlig, vilket möjliggör exakt justering av klipphöjden.

Vilken typ av bensin ska användas och hur tankar jag?

Använd blyfri bensin. Blanda inte med olja. Tank utomhus, med en tratt, lämna utrymme i tanken för expansion. Rök inte och undvik värmekällor.

Hur underhåller jag batteriet?

12 V-batteriet måste laddas om det är urladdat. Du kan ladda det genom att låta motorn gå kontinuerligt i 45 minuter eller med en konstantspänningsladdare. Kontrollera anslutningarna och byt vid behov.

Vad gör jag om motorn inte startar?

Kontrollera batteriladdningen, anslutningarna, säkringen (5:A). Se till att bensinkranen är öppen och att det finns bränsle. Kontrollera tändstiftet och luftfiltret. Se felavhjälpningstabellen i manualen.

Hur rengör jag gräsklipparen efter användning?

Efter varje användning, ta bort gräs- och lerrester från chassit. Använd inte vattenstråle på motorn eller elektriska komponenter. Rengör motorns kylluftintag. Efter rengöring med vatten, låt maskinen gå för att avlägsna kvarvarande vatten.

Vilka tillbehör finns till Park 500 WX Special?

Maskinen accepterar många tillbehör: släpvagn, gödningsspridare, löv- och gräsuppsamlare, snökedjor, lera-/snöhjul, främre harv, turbinsnöplog, främre sopmaskin, blad snöplog och motvikter. Se kombinationstabellen i manualen.

Hur transporterar jag gräsklipparen?

För transport, koppla ur klipporganen, ställ klipphöjden på max, stäng av motorn och ta bort nyckeln. Koppla ur transmissionen. Använd lämpliga ramper för lastning. Fäst ordentligt med remmar.

Hur förvarar jag maskinen på vintern (mer än 30 dagar)?

Låt motorn svalna, koppla bort batteriet och förvara det på en sval och torr plats. Töm bränsletanken. Rengör maskinen noggrant. Förvara den i en torr miljö, skyddad från väder, med klippaggregatet sänkt.

Var hittar jag den fullständiga bruksanvisningen?

Den fullständiga manualen finns gratis på stiga.com eller genom att skanna QR-koden på maskinen. Du kan också ladda ner PDF-filen på notice-facile.com.

BRUKSANVISNING Park 500 WX Special STIGA

Akgrasklippare och framre klippning

SNABBGuide FOr ANVANDNING

WARNING: lisigenom hela detta hafte innan du anvander maskinen.

[42]	Beskrivning
[43]	Slåp
[44]	Gödselspridare
[45]	Blad- och gräsuppsamlare
[46]	Snökedjor
[47]	Hjul För lera/snö
[48]	Klippaggregat
[49]	Främre jordfräs
[50]	Snöslunga med turbin
[51]	Främre borste
[52]	Snöröjare med blad
[53]	Motvikter für bakhjul
[54]	(**) Det ar obligatoriskt att montera motvikter på bakhjulen
[55]	TABELL OVER KORREKT KOMBINATION AV TILLBEHÖR
[56]	BAKRE TILLBEHÖR
[57]	FRÄMRE TILLBEHÖR
[58]	Tillbehör
[59]	(***) För modellerna P 901 C W, med samtidig användning av skärutrustning "typ 110C E QF" och av bogseringsutrustning ar det obligatoriskt att installera motvikter på bakhjulen.

• Se vilket tryck som anges på däcken

När maskinen Transporteres i bil eller på anhaenger skal man:

För du utförer erhver kontroll, rengöring ell er vedlikehold/innstilling av maskinen:

Koble ut klippeinnretningen.
- Stopp maskinen.
- Sett gireti fri.
Koble inn parkeringsbremsen.
- Stopp motoren.
- Kontroller at alle bevegeligekomponenter stär stille.
- Ta ut tenningsnokkelen.
- Bruk egnede klær, arbeidshansker og vernebriller.

VIKTIG La aldri nokkelen vare i ell er innenforrekkevidde for barn ell er uauthoriserte personer.

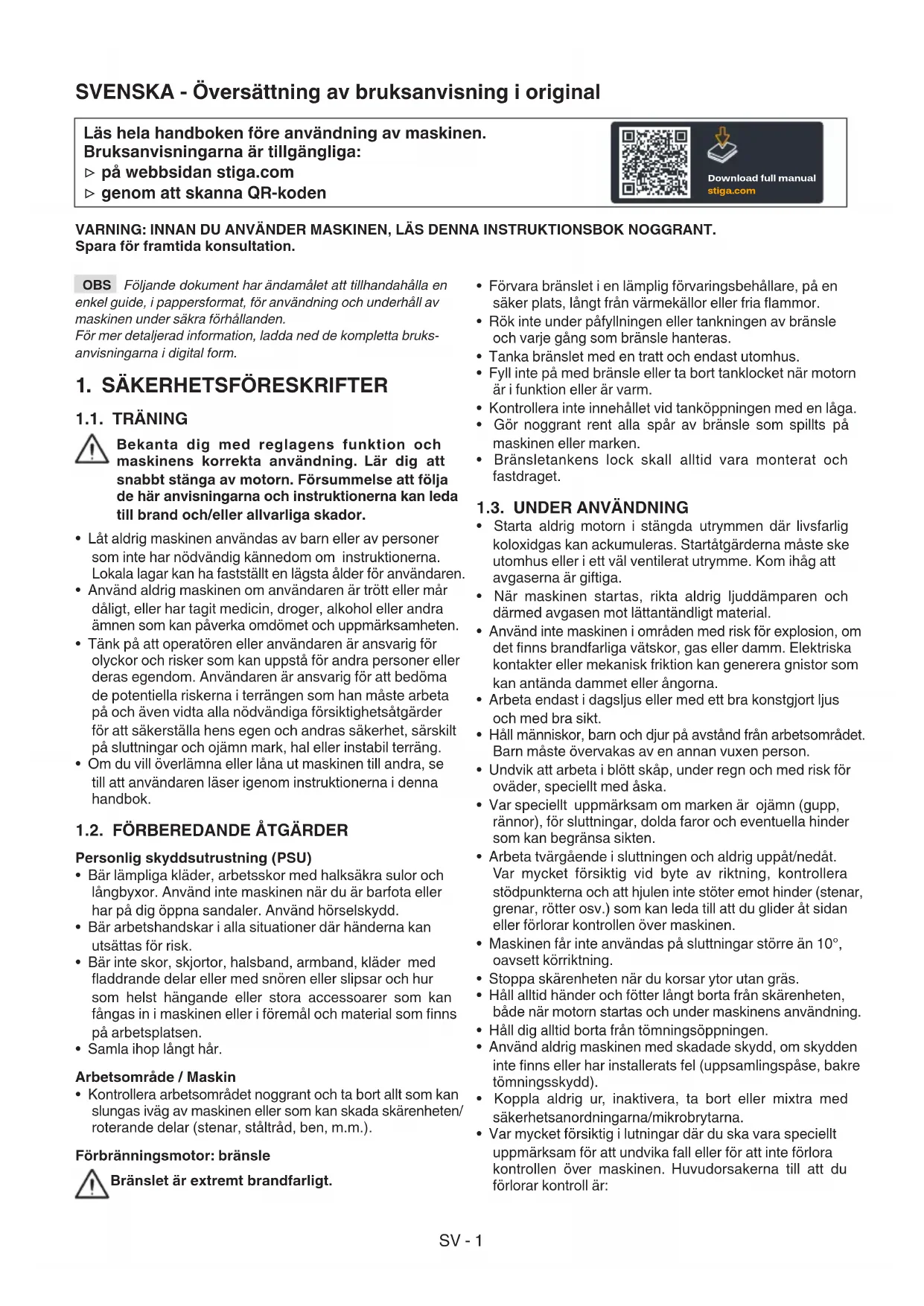

Läs hela handboken före användning av maskinen.

Bruksanvisiningarna ar tillganglia:

pa webbsidan stiga.com

genom att skanna QR-koden

OBS Foljande dokument har andamålet att tillhandahälla en enkel guide, i pappersformat, for användning och underhäll av maskinen under sakra forhällanden.

För mer detaljerad information, ladda ned de kompletta bruks-anvisingarna i digital form.

1. SÄKERHETSFORESKRIFTER

1.1. TRÄNING

Bekanta dig med reglagens Funktion och maskinens korrekta användning. Lar dig att snabbt stänga av motorn. Forsummelse att folja de har anvisiningarna och instruktionerna kan leda till brand och/eller allvarliga skador.

• Låt aldrig maskinen användas av barn eller av personer som inte har nödvändig kännedom om instruktionerna. Lokala lagar kan ha fastställt en lögsta älder for användaren.
• Använd aldrig maskinen om användaren ar trött ell ermar)dåligt, eller har tagit medicin, droger, alkohol ell andra amnen som kan paverka omdömet och uppmarksamheten.
  Tänk på att operatoren eller användaren är ansvarig for olyckor och risker som kan uppsta for andra personer eller deras egendom. Användaren är ansvarig for att bedöma de potentiella riskerna i terrangen som han måste arbeta på och även vidta alla nödvändiga försiktighetsåtgärder for att sakerställa hens egen och andras sakerhet, särskilt på sluttningar och ojäm mark, hal eller instabil terräng.
• Om du vill overlamna aller lana ut maskinen till andra, se till att användaren laser igenom instruktionerna ienna handbook.

1.2. FÖRBEREDANDE ÅTGÄRDER

Personlig skyddsutrusting (PSU)

• Bär lämpiga kläder, arbetsskor med halksakra sulor och langbyxor. Använd inte maskinen nar du ar barfota eller har på dig öppna sandaler. Använd horselskydd.
• Bar arbetshandskar i alla situationer dar händerna kan utsattas for risk.
• Bär inte skor, skjortor, halsband, armband, kläder med fladdrande delar eller med snoren uller slipsar och hur som helst hangande uller stora accessoarer som kan fängas in i maskinen uller i foremal och material som finns på arbetsplatsen.
• Samla ihop langt hare.

Arbetsomrade /Maskin

• Kontrollera arbetsomradet noggrant och ta bort allt som kan slungas ivag av maskinen aller som kan skada skarenheten/ roterande delar (stenar, staltrad, ben, m.m.).

Forbränningsmotor: bränsle

Branslet ar extrem brandfarligt.

• Förvara branslet i en lamplig forvaringsbehällare, pa en saker plats, langt fran värmekällor eller fria flammor.
• Rök inte under pafyllningen eller tankningen av brändslo och varjegang som brändsle hanteras.
• Tanka branslet med en tratt och endast utomhus.
• Fyll inte på med bransle eller ta bort tanklocket nar motorn ar i Funktion eller ar varm.
• Kontrollera inte innehålet vid tanköppningen med en laga.
  Gör noggrant rent alla spár av brändsle som spilts pā maskinen eller marken.
• Bransletankens lock skull alltid vara monterat och fastdraget.

• Starta aldrig motorn i stängda utrymmen dar livsfarlig koloxidgas kan ackumuleras. Startatgärderna maste ske utomhus aller i ett vãl ventilerat utrymme. Kom ihåg att avgaserna ar giftiga.
• När maskinen startas, rikta aldrig ljuddämparen och därmed avgasen mot lättantändigt material.
• Använd inte maskinen i områden med risk För explosion, om det finns brandfarliga vätskor, gas eller damm. Elektriska kontakter eller mekanisk friktion kan generera gnistor som kan anteanda dammet eller angorna.
• Arbeta endast i dagsljus aller med ett bra konstgjort ljus och med bra sicht.
• Hall manniskor, barn och djur på avstand frän arbetsområdet. Barn maste overvakas av en annan vuxen person.
• Undvik att arbeta i blott skap, under regn och med risk for oväder, speciellt med Åska.
• Var speziellt uppmärksam om marken ar ojämn (gupp, rännor), für sluttningar, dolda faror och eventuella hinder som kan begränsa sikten.
• Arbeta tvärgäende i sluttningen och aldrig uppåt/nedåt. Var mycket försiktig vid byte av riktning, kontrollera stödpunkterna och att hjulen inte stöter emot hinder (stenar, grenar, rotter osv.) som kan leda till att du glider at sidan eller forlorar kontrollen over maskinen.
• Maskinen fär inte användas på sluttningar större +- 10^ oavsett körriktning.
• Stoppa skärenheten när du korsar ytor utan gräs.
• Hall alltid hander och fötter längt borta fran skärenheten, bade nar motorn startas och under maskinens användning.
• Häll dig alltid borta frän tommningsöppningen.
• Använd aldrig maskinen med skadade skydd, om skydden inte finns eller har installerats fel (uppsamlingspase, bakre tömningsskydd).
• Koppla aldrig ur, inaktivera, ta bort eller mixtra med sakerhetsanordningarna/mikrobrytarna.

• Var mycket försiktig i luttingar)där du skara vara speciellt uppmärksam for att undvika fall eller for att inte förlora kontrollen over maskinen. Huvudorsakerna till att dforlorar kontroll ar:

• Däligt hjulgrepp.

• Forhoghastighet.
• Plötsiga byten av riktning.
• Olamplig bromsning.

• Olamplig maskin for typ av anvandning.

• Brist pa kunskap om vilka effekter som markens beskaffenhet kan medfora.

• Felaktig användning av maskinen som bogserfordon.

• Se upp für trafiken när gräsklipparen används nara en vag.

• Koppla ur skarenheten, stanna motorn och ta ur nyckeln, se till att alla rörliga delar har stannat welt:

-Under transport av maskinen,
- Varje gäng som maskinen lamnas utan overvakning
- Innan du tar bort orsakerna till blockering aller tömning av utmatningsstransportören,
- Innan kontroll, rengöring aller arbete på maskinen;

• Efter att du har slagit emot ett frammande foremal. Kontrollera eventuella skador pa maskinen och utfor nodvandiga reparationer innan du anvander den igen;

• Om maskinen börjar vibrera på att onormalt satt: kontrollera om det finns skador, kontrollera om det finns lõsa delar och dra at dem, utfor kontroller, byten eller reparationer på en serviceverkstad.

• Häll alltid händer och fötter langt borta frän skärenheten, bände nar motorn startas och under maskinens användning.

• Varning: skärsystemet fortösätter att rotera nagra sekunder även after urkoppling eller after att motorn har stängts av.
• Var försiktig med skärenhetsgrupper som har flera skärenheter aftersom en skärenheten i rotation kan satta de övriga i rotation.
• Håll dig alltid borta fran tommningsöppningen.
• Vidrör inte motordelarna som värms upp under användning.
  Risk für brännskador.
• För att undvika risk for brand, lamna inte maskinen staende i högt gras med motorn igang.
• Hall händer och fötter på avständ fran rattens ledpunkt och fran stolstödet. Det finns risk För skada på grund av klämning.

Vid Förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avständ für att inte orsaka ytterligare skador vid olyckor som medfor kroppsskador, ge omedelbart forsta hjälpen och kontakta ett sjukhus for nödvändig vard. Ta noggrant bort eventuella rester som kan orsaka materialskador erller skador på manniskor eller djur om deinte tas bort.

1.4. UNDERHÄLL, FÖRVARINGOCHTRANSPORT

Ett regelbundet unterhalb och en korrekt forvaring bevarar maskinens sakerhet och dess prestandaniva.

• Använd aldrig maskinen med utslitna eller skadade delar. Felaktiga eller slitna delar maste bytas ut och fär aldrig repareras. Använd endast originalreservdeler.
• När du justerar maskinen, var försiktig sä att fingrarna inte kläms fast mellan skärenheten i rörelse och maskinens fasta delar.
• For att minska brandrisken ska du regelbundet kontrollera att det inte finns nagot olje- och/eller branslespill.

Ljud- och vibrationsnivän, som anges i instruktionerna, ar maximivärden for användning av maskinen. Användingen av ett skärsystemi obalans, en for hog hastighet, inget underhäll, paverkar vasetligen ljud- och vibrationsemissioner. Därfor maste du anvanda skydd mot mölga skador som beror på en hog ljudniva och vibrationspåkäninger forutse ett unterhäll av maskinen, bär horselskydd och ta pauser under arbetet.

• Förvara aldrig maskinen med branslet i tanken i ett rum dar bransleangor kan nå en flamma, en gnista eller en stark värmekälla.
• For att minska risk for brand, lamna inte behallarna med restmaterial inuti lokalen.

1.5. MILJÖSKYDD

• Folj noggrant lokala bestämmelser for bortskaffande av emballage, trasiga delar och andra encheter som kan medfora kraftiga miljoeffekter; dessa avfall far inte kastas i soporna, utan maste seperaras och lamnas in till lampliga uppsamlingscentraler, somkommen att utfora materialatervinning.
  Folj noggrant lokala bestammelser for bortskaffande av restmaterial.
• När maskinen tas ur drift, lamna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala Förordninger.

En separat insamling av begagnade produiter och emballage tillater en atervinning av materialen och en ateranvandning. Ateranvandningen av atervinningsmaterial forebygger en miljofororening och minskar ravarubehovet.

2. PRODUKTBESKRIVNING

Denna maskin ar ett tradgardsredskap, och narmare bestamt en akgrasklippare med klippning framtil.

Maskinen har en motor som driver skärenhetsgruppen, vilken skyddas av ett vevhus, samt en transmission som satter maskinen i rörelse.

Maskinen ar ledad. Det betyder att chassiet ar uppdelat i en framre och en bakre sektion som kan styras i forhallande till varandra.

Den leada styrningen gör sa att maskinen kan kora omkring trad och andra hinder med mycket liters svangradie.

Användaren kan körä maskinen och aktivera huvudreglagen när han/hon sitter på operatorsplatsen.

Sakerhetsanordningarna som ar monterade pa maskinen gorsa att motorn och skarenhetsgruppen stannar.

Avsedd användning och felaktig användning

Denna maskin ar designad och bygdd for att klippa gras i tradgårdar och gräsytor.

Användingen av vissa tillbehör, som tillhandahálls av tillverkaren som originalutrustning aller som kan köpas separat, gört att det har arbetet kan utforas enligt olica operativa tillvagagängssätt som illustreras ienna instruktionsbok ihrer instruktionerna som medfoljer de enskilda tillbehörn.

All annan användning kan vara farlig och orsaka skada pa människor och/eller foremål.

Följande anses som felaktig användning (som exempel, men inte uteslutande):

• transport av andra manniskor, barn eller djur på maskinen,
• använd maskinen für att bogsera eller skjuta lasterutan användning av forutsett tillbehör für bogseringen;
• satta paskarenheten omraden utan gras,
• användning av maskinen for att samla in lov eller skråp,
• använd maskinen För att forflytta sig på instabil, hal, isig, stenig eller ojemn mark, polar eller karr.

VIKTIGT En felaktig använding av maskinen medfor att gar- ran tin upphor. I detta fall avsager sig tillverkaren allt ansvar och användaren ska sta for utgifter som beror pa egendomsskador erller kroppsskador pa användaren aller andra personer.

VIKTIGT Maskinen ske anvandas av en enda operatör.

VIKTIGT Maskinen ar inte godkänd für körning på allman vög. Den fär endast användas (enligt vigtrafikforordningen) på privata marker som ar stängda für trafik.

2.1. MASKINENS KOMPONENTER (FIG. 1)

A. Chassi
B. Hjul
C.Ratt
D. Forarstol
E. Konsol
F. Pedalkontroller
G.Motorhuv
H. Spak for främre tillbehörslyft
I. Säkringshällare
J. Batteri
K. Bransletank
L. Transmission oljetank
M.Motor
N. Stöd med snabbrikoppling für tillbehör

2.2. SÄKERHETSMÄRKNING(FIG. 2)

WARNING

Anger en fara. Den kombineras normalt med andra tecken som indikerar farans speciella karaktar.

WARNING

Innan du anvander maskinen, las nogaigenom braksanvisingen.

WARNING

Se upp for eventuella utspridda foremål.
Var uppmarksam på alla personer som ar
närvarande på platsen.

WARNING

Använd alltid hörskyydd.

WARNING

Maskinen ar inte godkänd for användning på allman vag.

WARNING

Denna maskin, med installerade originaltillbehör, kan köras med en maximal lutting pa 10^ , oavsett riktning.

Däcktryck. Etiketten visar de optimala däcktrycksvärdena - se kap. "0 TABELL ÖVER TEKNISKA SPECifikATIONER".

Ratt dacktryck ar en väsentlig forutsatt- ning for att f bra resultat av maskinanvandningen.

VIKTIGT Förstörda eller olåsliga etiketter måste bytas. Beställnya etiketter hos din auktorisera de serviceverkstad.

3. MONTERING

VIKTIGT Uppackning och montering ske utforas pa en plan och stadig yta, med tillrackligt med utrymme for forfyttning av maskinen och forpackning, med lampliga verktyg.

3.1.UPPACKNING

1. Oppna emballaget forsiktigt och se till att inga komponenter tappas bort
2. Lás dokumentationen som finns inuti ládan, inklusive bra克斯anvisingen.
3. Ta upp alla omonterade delar ur Iadan.
4. Avlagsna maskinen fran forpackningen på foljande satt: - stall skarenhetsgruppen pa hogsta hojd (avs. 4) for att undvika att skada nar maskinen kors ner fran lastpallen; - flytta den bakre vaxelladans frigoringsspak till olast Lage (par. 4) (for modellerna med hydrostatisk transmission).
5. kör ner maskinen frän lastpallen.

3.2. MONTERING AV MOTORHUVUDETOCH

Öppna motorhuyen for att komma at branslekranen, batteriet och motorn:

1. Höj sætessparren (3:A) och fäll sätet framåt.
2. Ta tag i och lyft motorhuyen (4:B).

3.3. MONTERING AV BATTERI

Sefigur5.

Anslut batteriet till maskinens elsystem med skruvar och muttrar

Anslut den roda kabeln till den positiva (+) polen och den svarta kabeln till den negativa (-) batteripolen.

VIKTIGT Dra at kablarna ordentligt. Lõsa kablar kan orsaka brand.

3.4. MONTERING AV SÄTET

Sefigur6.

3.5. MONTERING AV RATTEN

Ratt typ "I": se figur 7-I.

Ratt typ "II": se figur 7-II.

3.6. MONTERING AV DRAGKROK

Sefigur8.

3.7. MONTERING AV STÖD MED SNABBFRIKOPPLING

Stöden med snabbfrikoppling och tillhörande monteringsanvisningar levereras i en separat kartong som finns i maskinens emballage.

Montera stöden med snabbfrikoppling på maskinens främre halvaxlar.

NOTA I detta fall anses monteringen av skarenheten vara ett tillbehör.

4. KONTROLLREGLAGE

- Mekanism tillbehörnslyftpedal (9:A)

Styrspaken (9:A1) används für att flytta tillbehören fran arbetsläge till transportläge.

- Parkeringsbromspedal (9:B)

Slappt: kopplingspedalen ar aktiverad.
Parkeringsbromsen ar inte aktiverad.

Halvvags intryckt: framatkörning ar avaktiverad. Parkeringsbromsen ar inte aktiverad.

Helt niedtryckt: kopplingspedalen ar avaktiverad. Parkeringsbromsen ar helt aktiverad, men inte LAST.

- Parkeringsbromsens lasspak (9:C)

Láser "bromspedalen" i helt nedtrycktläge.

Kopplingspedal (9:D)

När pedalens trycks framat kör maskinen framat.

När det inte finns nágon belastning pa pedalen stoppas maskinen.

När pedalen trycks bakat kör maskinen bakat.

Genom att minska trycket pæ pedalen bromsr maskinen.

Gasreglage (accelerator) (10:E)

Full gas.

Minsta.

- Luftkontroll (10:G)

Kontroll helt ute (10:G1): stängd fjäril. För kallstart av motorn.

Tryck in kommandot (10:G2): oppen fjäril. För varmstart och under körning.

Tändningslås (10:F)

Tändningsåset används for att starta och stoppa motorn.

Stopplage.

Driftsläge.

Startläge.

Kraftuttag (10:A)

Vissa modeller ar utrustade med Bluetooth-funktion, som mojiggor direkt tradlOs anslutning mellan maskinen och en enhet over en kort stracka.

Det ar nödvändigt att en app installeras pa encheten.

Bluetooth aktiveras när maskinen slås på och avaktiveras när maskinen stängs av.

Vaxelladans inkopplings-/frigoringsspak (11 och 12)

Med spakarna kan du flytta maskinen manuellt (genom att trycka eller dra),utan att starta motorn.

2WD ar utrustad med en spak kopplad till bakaxeln (11:A).

4WD ar utrustad med tvá spakar kopplade till bakaxeln (12:A) och till framaxeln (12:B)

- Stöd med snabbfrikoppling (13:C)

Dessa stöd gört att du enkelt och snabbt kan byta fran ett tillbehör till ennat.

Remspanningsutlosning:sefigur13och15. Remspanning:sefigur13och14.

5. ANVÄNDNING AV MASKINEN

5.1. FÖRBEREDANDE ÅTGÄRDER

Tankning och pafyllning

VIKTIGT Maskinen tillhandahalls utan motorola och bransle.

Innan maskinen används, kontrollera att det finns brännle och oljenivän. För metoder och försiktighetsåtgärder for tankning och pafyllning av olja, följ instruktionerna i motorhäftet.

- Reglering av sätet

Sefigur16.

Forarstolen kan vinklas och kan justeras framåt och bakåt.

1. Lossa vreden (16:A) atan att anvanda verktyg.
2. Flytta forarstolen till onskat lage.
3. Stäng vreden (16:A) for hand.

OBSERVERA Vreden (16:A) och forarstolen (16:B) skadas om verktyg används.

Rattreglering (17:E)

Ratt typ "II":

Skruva loss rattens justeringsskruv (17:D) for att hoja ell sanka ratten till onskat lage. Dra at.

Reglering av klipphjden (10:B)

Omkopplaren tillater kontinuereg justering av klipphofden.

Skärsystemet ar anslutet till uttaget (17:C).

Dacktryck

For dacktryck se "0 TABELL OVER TEKNISKA SPECIFICATIONER".

- Forberedelse av maskinen for arbetet

OBS Denna maskin later dig klippa grasmattan pa olica satt, innan du börjar arbeta skau forbereda maskinen enligt hur du tänker klippa graset.

5.2. SÄKERHETSKONTROLLER

• Allmanna sakerhetskontroller

Föremål Resultat
Brändnesystem och anslut- ningar.	Ingen läcka.
Elkablar Isoleringen År hel.	Inga mekaniska skador.
Avgassystem.	Inga förluster i anslutningspunk- ter. Alla skruvar År Åtdragna.
Oljekretsen. Ingen läcka. Inge	ga skador.
Kör maskinen framåt/bak-帽子 och slätt körpedalen.	Maskinen stannar.
Provkörning Ingen onormal	vibration. Inget onormalt ljud.

• Kontroller av sakerhetsanordninger

Tillstand Åtgård Resulat
Parkeringsbromspe-dalen är inte nedtryckt.	Försök att starta motorn.	Motorn sätter sig inte i rörelse.
Tänd motor.	Föraren reser sig frünan forar-stolen.	Motorn stannar.

5.3. ANVÄNDNING PÅ SLUTTANDE MARK

VIKTIGT Maskinen fär inte användas på sluttningar större an 10^ , oavsett korrikting.

VIKTIGT Minska hastigheten i sluttningar och skarpa svangar for att undvika att valta eller tappa kontrollen over maskinen.

5.4. UPPSTART OCH ARBETE

- Start

1. Oppna bensinkranen (19).
2. Kontrollera att tandstiftskablarna sitter i sina respektive tandstift.
3. Koppla ur kraftuttaget (10:A).
4. Håll inte foten på färd-/kopplingspedalen (9:D).

Vid avresor med kallstart:

-For modellerna 2WD

1. Aktivera kraftöverführungen (11:A1).

2. For modellerna 4WD

3. Aktivera kraftöverführungen (12:A1-B1).

4. Dra at parkeringsbromsen (9:B).
5. Satt gasreglaget pax maxlage (10:E).
6. Stäng luften (10:G1) (i förekommande fall).
7. Vrid startnyckeln och starta motorn.

Vid avresor med varmstart:

-For modellerna 2WD

1. Aktivera kraftverfüringen (11:A1).

-For modellerna 4WD

1. Aktivera kraftöverfüringen (12:A1-B1).
2. Dra Åt parkeringsbromsen (9:B).
3. Satt gasreglaget på maxlåge (10:E).
4. Luftreglaget maste vara intryckt (10:G2) (i förekommande fall).
5. Vrid startnyckeln och starta motorn.

ANMÄRKNING Vid startsvärigheter, insistera inte länger med motorn for att undvika att batteriet laddas ur och for att inte översvämma motorn. Detta for att undvika att batteriet laddas ur och att motorn overfylls med bransle. Vrid tillbaka nyckeln till stoppläge, vanta nagra sekunder och upprepa sedan momen-tet. Om problemet kvarstår, läs kapitel 8 ienna bruksanvisning samtBruksanvisningen gällande motorn.

Kora

1. Trampa ner pedalen helt (9:B) och slapp den.
2. Aktivera pedalen (9:D) for att flytta maskinen.
3. Kör till arbetsområdet.
4. Om det finns främre tillbehör monterade ska krafttuttaget aktiveras (10:A).
5. Borja jobba.

5.5. STOPP

Forattstangaavmaskinen:

1. Koppla ur kraftuttaget (10:A).
2. Dra Åt parkeringsbromsen (9:B).
3. Slack motorn genom att vrida pa nyckeln.
4. Stängbensinkranen. Denna indikering ar särskilt viktig om maskinen skartransporteras pa slap aller liknande.

Motorn kan bl mycket varm direkt after att den stangts av. Vidror inte ljuddamparen och narliggande delar. Det finns for fara for brannskador.

5.6. EFTER ANVÄNDNING

• Lat motorn kallna innan maskinen stalls inomhus.
  Gorrent (avs.6.3).

Varje gäng som maskinen lamnasutan overvakning erler när du lamnar forarplatsen eller parkerar maskinen:

1. Stanna maskinen.
2. Satt skarenhetsgruppen i det minimala hojdlaget.
3. Se till att alla rörliga delar har stannat helt.
4. Ta ur tandningsnyckeln.

6. UNDERHÄLL

Sakerhetsnormerna som sca foljas beskrivs i kapitel 1. Respektera noggrant dessa anvisningar for att inte riskera allvarliga risker eller faror:

Innan du utfor nagra kontroller, rengöring eller underhall/justeringar pa maskinen:

• Koppla ur skarenheten.
• Stanna maskinen.
  Lagg i frilaget.
• Dra àt parkeringsbromsen.
• Stang av motorn.
• Sakerställ att samtliga komponenter i rörelse har stannat av.
• Ta bort tändningsnyckeln.
• Bar lámpliga kläder, arbetshandskar och skyddsglasogon.

VIKTIGT Lämna aldrig nyckeln insatt aller inom räckhall for barn eller olåmpliga personer.

6.1. PÄFYLLNING AV BRÄNSLE

For tankkapacitet se "0 TABELL OVER TEKNISKA SPECI-FIKATIONER".

For att fylla pa:

1. Skruva av tanklocket och ta bort det (fig. 20.A).
2. Tanka bransle och se till att inte fylla pa tanken for mycket. Lämna lite utrémme (motvarsande atminstone hela pafyllningsröret + 1 - 2 cm pa toppen av tanken) sa att den, nar bensinen varms upp, kan expandera utan att svämma over.
3. Dra Åt bransletankloket ordentlich after päfyllningen och torka upp eventuellt spill.

VIKTIGT Anvand endast blyfri bensin. Blanda inte bensin med olja.

VIKTIGT Plastdelarna kan skadas avbensinpill,avlagsn omedelbart spill med vatten. Garantin tacker inte skador pa plastdelar pa karosseriet ell motorn som orsakats av bensin.

6.2. KONTROLL OCH PAFYLLNING AV MOTOROLJA

OBSERVERA For typ av olja som sca anvandas, se avsnitt "0 TABELL OVER TEKNISKA SPECIFICATIONER".

1. Rengör rund stängen.
2. Skruva loss och ta bort stangen.
3. Rengör stangen:
4. Satt i stangen helt utan att skruva fast den.
5. Dra ut stangenigen och kontrollera oljenivan.
6. Fyll pà om nivan ār under maxnivāmarkeringen (18).

6.3. RENGÖRING

- Allmanna indikationer

After varje användning, skadu rengöramaskinen enigt foljande instruktioner:

• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska componenterna.
• Avlagsna ackumulerat grästrester och lera innate chassit.
  Se alltid till att luftintagen ar fria fran skrap.
• Använd inte fratande vatska für att rengöra chassit.

• För att reducera brandrisken häll motorn fri frän rester av gräs, blad eller överskottsfett.

• Rengör motorns kylluftintag (18:A).

• After rengöring med vatten, starta maskinen och monteringen av skärenheten som ar installerad på den for att avlågsna vattnet som annars skulle kunna tränga in i lagren och orsaka skada.

6.4. BATTERI

• Läsigenom och följ noggrant anvisiningarna für laddning iBruksanvisningen som medfoljer batteriet. Om inte anvisiningarna afterfoljs aller batteriet inte laddas upp kan skador på batteriet orsakas som inte går att reparera. Ett urladdat batteri mäste laddas upp sö fort som möjligt.

Laddning med motor:

1. Om du har ett nytt batteri, anslut kablarna till batteriet.
2. Ta maskinen utomhus.
3. Starta motorn enligt instruktionerna i denna manual.
4. Lat motom gakontnue rgt i45 minuter (tidenomkravs for att ladda batteriet helt).
5. Slack motorn.

Laddning med batteriladdare.

VIKTIGT Uppladdning maste utforas med en utrusting med konstant spanning. Andra typer av uppladdningsystem kan allvarigt skada batteriet.

6.5. UNDERHÄLL AV SKÄRENHETEN

Vidrōr inte skärenheten forran tändnyckeln avlagsnats och skärenheten star helt still. Se till att skärenheten kan rora sig, även om nyckeln har tagits bort (for modeller med batteri).

Alla atgärder gällande skärenheterna (nedmontering, slipning, justering, reparation, atermontering och/eller byte) ar tunga arbetens som kraver en specifik kompetens och användning av lampliga utrustninger; av sakerhetsskal maste de/Internal utforas vid attt specialiserat centrum.

Byt alltid ut skarenheter som ar skadade, skeva ell er ulslitna tillsammans med deras skruvar for att uppratthalla correkt balans.

VIKTIGT Anvand alltid originalskarenheter med koden som anges i tabellen "Tekniska specificationer".

7. TRANSPORT, FÜRVARING OCH KASSERING

7.1. TRANSPORT

När maskinen ske forflyttas ske du:

1. koppla ur skarenheten;
2. satt skarenhetsgruppen i det maximala hojdlaget;
3. stäng av maskinen och ta bort tandningsnyckeln;
4. koppla ur transmissionen (avs. 4).

När maskinen Transporteras med ett fordon eller släp ska du:

• anvanda ramper med lamplig bärfömagá, bredd och langd,
• lasta maskinen med släckt motor, utan isatt tändnyckel och utan Förare. Det kan krāvas flera personer für att skjuta den,
• stäng branslekranen (i förekommande fall),
• sank skarenheten,
• placera den sà att den inte kan skada nágon;
• satt i transmissionen (avs. 4);
• fasp den ordentligt pa transportmedlet med rep eller kedjor for att forhindra att den valter med mojlgit skada.

7.2. FÖRVARING

När maskinen skä ställas undan i over 30 dagar:

• Lat motorn svalna
• Koppla ur batterikablarna och forvara dem pa en torr och sval plats.
• Töm bransletanken och följ instruktionerna i motorns instruktionsbok.
  Gör nogrant rent maskinen.
• Kontrollera att maskinen inte har nagra skador. Kontakta det auktoriserade servicecentret vid behov.

Stall undan maskinen:

med skarenhetsgruppen sankt,
i en torr miljo
skyddad mot vader och vind
- möjligen tatsäch med en presenning;
- pa en plats utom rackhäll for barn
- se till att nycklar aller verktyg som anvants for underhallsarbetet tagits bort.

När man på nytt tar maskinen i Funktion:

• kontrollera att det inte lacker bensin fran roren, branslekranen och forgasaren:
• forbered maskinen enligt indikationerna i kapitel 5 "Maskinanvändning".

OBS Fullständig laddning av batteriet ske goras minst en gang i manaden och alltid innan arbetet aterupptas.

OBS Forvara maskinen sa att den inte utgor kontaktfara, oavsiktigt eller slumpmässigt, for personer, barn eller djur.

8. FELSÖKNING

FEL MÖJLIG ORSAK ÅTGÄRD
1. Startmotorn kör inte. Batteriet ar otillräcklig laddat. Ladda batteriet.
	Batteriet ar)dàlgit anslutet. Kontrollera anslutningar
	Säkring 5:A trasig. Byt ut säkringen
2. Startmotorn kör, men motornstarter inteMed tändningsnyckeln i startlå-get kör startmotorn, men motornstarter inte.	Bränslekran stängd. Öppna bränslekranen.
	Bristande bensintillströmning. - Kontrollera nivân i tanken. - Kontrollera bränslefiltret.
	Tändningsfel. - Kontrollera att tändstiften sitterfast. - Kontrollera att avständet árkorrekt mellan elektroderma och attde ár rena.
3. Det ar svårt att starta ellermotorn går ojämnt.	Problem med forgasning. Rengör erller byt ut luftfiltret.
4. Motons effekt minskar underklippningen.	För hög hastighet i forhällande tillklipphoffjden.	Sänk körbastigheten och/eller ökaklipphoffjden.
5. Motorn stängs avutan Norwayuppenbar anledning.	- Bränslet ar slut.- Försök att starta om motorn.	Fyll på bränsle (om problemet kvar-står, vänd dig till en auktoriserad serviceverkstad).
6. Ojämn klippning. Kontrollera dacktrycken.
	Skärenheterna ar inte langreskarpa.	Vänd dig till en auktoriserad serviceverkstad.
	För hög körbastighet i forhällande til höljen på gräset som skalippas.	Sänk körbastigheten och/eller ökaklipphoffjden.
	Skärenhetsgruppen ar full avgräs.	-Vänta tills gräset ar torrt.- Rengör skärenhetsgruppen.
7. Onormala vibrationer underanvändning.	- Obalanserade skärenheter.- Lösa skärenheter.- söla delar.- eventuella skador.	Vänd dig till en auktoriserad serviceverkstad für kontroll, byte erlerreparation.
8. Maskinen rör inte på sig narman trycker ned körpedalen medmotorn igång.	Växellådans"urkopplingsspak"iviäxellådans urkopplade lage.	Aktivera kraftöverföringen.
Om nögot av de problem som anges nedan uppstår, byt ut aktuell säkring.
9. Inga elektriska Funktioner ar i drift. Batteriet häller på att laddas.	Säkring 5:A fel. Byt ut säkringen 5:A.

OBS Om felen after att ha tillampat de atgarder som beskrivs, kontakta din aterforsalgare.

OBS Forytterligare problem som inte anges i tabellen, kontakta omedelbart ett auktoriserat assistanscenter.

SV • Innehallett och bilderna i denna anvandarhandbok har framställs for STIGA S.p.A. och skyddas av upphovsratt - all form av reproduction ell er andring, även partiell, som inte auktoriserats ar forbjuden.
