Produkttype	Gressklipper med sete og frontklipp
Merke	STIGA
Modell	Park 500 WX Special
Drivstoff	Blyfri bensin (4-taktsmotor)
Motor	Bensinmotor, 4-takt
Batteri	12 V (må kobles til ved montering)
Drivstoff	Blyfri bensin
Motorolje	Kontroller nivået før hver bruk (SAE-type anbefalt i motorens håndbok)
Klippesystem	Frontklipp, roterende klippeorgan
Klippehøydejustering	Elektrisk, kontinuerlig (bryter)
Transmisjon	Hydrostatisk (gaspedal)
Parkbrems	Pedal med låsing
Styring	Leddet (leddet chassis)
Sikkerhet	Motorstopp hvis føreren forlater setet, parkbrems kreves for start
Kompatible tilbehør	Tilhenger, gjødselspreder, løvopsamler, snøfreser, feiemaskin, osv.
Dekktrykk	Se etikett på maskinen (ikke spesifisert i håndboken)
Bruk i skråninger	Skal ikke brukes i skråninger over 10° (uansett retning)
Vekt	~ 300 kg (estimat for denne typen maskin)

Ofte stilte spørsmål - Park 500 WX Special STIGA

Hvordan starter jeg Park 500 WX Special gressklipperen?

Sørg for at kraftuttaket er deaktivert, parkbremsen er trukket, transmisjonen er innkoblet, gasspedalen er i full gass, og choken er lukket (kaldstart). Vri tenningsnøkkelen til startposisjon. Etter start, åpne choken om nødvendig.

Hvordan justerer jeg klippehøyden?

Klippehøyden justeres elektrisk med en bryter (10:B) på konsollen. Justeringen er kontinuerlig, slik at du kan stille klippehøyden nøyaktig.

Hvilken type bensin skal brukes og hvordan fyller jeg drivstoff?

Bruk blyfri bensin. Ikke bland med olje. Fyll drivstoff utendørs, med en trakt, og la det være plass i tanken for ekspansjon. Ikke røyk og unngå varmekilder.

Hvordan vedlikeholder jeg batteriet?

12 V-batteriet må lades hvis det er utladet. Du kan lade det ved å la motoren gå kontinuerlig i 45 minutter eller med en konstantspenningslader. Kontroller tilkoblingene og bytt om nødvendig.

Hva gjør jeg hvis motoren ikke starter?

Kontroller batterilading, tilkoblinger, sikringen (5:A). Forsikre deg om at bensinkranen er åpen og at det er drivstoff. Kontroller tennpluggen og luftfilteret. Se feilsøkingstabellen i håndboken.

Hvordan rengjør jeg gressklipperen etter bruk?

Etter hver bruk, fjern gress- og jordrester fra chassiset. Ikke bruk vannstråle på motoren eller elektriske komponenter. Rengjør motorens kjøleluftinntak. Etter rengjøring med vann, la maskinen gå for å fjerne restvann.

Hvilket tilbehør er tilgjengelig for Park 500 WX Special?

Maskinen aksepterer mange tilbehør: tilhenger, gjødselspreder, løv- og gressopsamler, snøkjettinger, gjørme-/snøhjul, frontrive, turbindrevet snøfreser, frontfeiemaskin, bladsnøplog og motvekter. Se kombinasjonstabellen i håndboken.

Hvordan transporterer jeg gressklipperen?

For å transportere maskinen, deaktiver klippeorganene, sett klippehøyden til maks, slå av motoren og fjern nøkkelen. Frikoble transmisjonen. Bruk egnede ramper for lasting. Fest godt med stropper.

Hvordan oppbevarer jeg maskinen om vinteren (mer enn 30 dager)?

La motoren avkjøles, koble fra batteriet og oppbevar det på et kjølig, tørt sted. Tøm drivstofftanken. Rengjør maskinen grundig. Oppbevar den på et tørt sted, beskyttet mot vær og vind, med klippeenheten senket.

Hvor finner jeg den komplette bruksanvisningen?

Den komplette bruksanvisningen er gratis tilgjengelig på stiga.com eller ved å skanne QR-koden på maskinen. Du kan også laste ned PDF-en på notice-facile.com.

BRUKSANVISNING Park 500 WX Special STIGA

[1]	Type		[42]	Beskrivelse
[2]	Modell		[43]	Tilhenger
[3]	Motor		[44]	Gjødselspreder
[A]	(med bensinpump)		[45]	Blad- og gressoppsamler
[4]	Slagvolum		[46]	Snøkjettinger
[5]	Fremdrift		[47]	Gjørme-/snøhjul
[6]	Motoreffekt		[48]	Klippeaggregat
[7]	Motoromdreininger		[49]	Frontmonter harve
[8]	Elektrisk anlegg		[50]	Snøfreser med turbin
[9]	Batteri		[51]	Frontmonter feieaggregat
[10]	Drivstoff		[52]	Snøplog med vinge
[A]	Blyfri bensin		[53]	Motvekter bakhjul
[11]	Kapasitet drivstofftank		[54]	(**) Det er påbudt Å sette motvektene på bakhjulene
[12]	Motorolje		[55]	TABELL FOR KORREKT KOMBINERT BRUK AV TILBEHØR
[13]	Motorolje, serviceklasse		[56]	BAKMONTERT TILBEHØR
[A]	ellerøyere		[57]	FRONTMONTERT TILBEHØR
[14]	Kapasitet motoroljebeholder		[58]	Tilbehør
[15]	Transmisjonsolje		[59]	(***) På P 901 C W-modellene hvor man kan bruke klipperedskap "type 110C E QF" og tilhenger samti-dig er det påbudt Å sette motvekter på bakhjulene.
[16]	Mengde transmisjonsolje ved skifte
[17]	Tennplugg
[A]	eller tilsvarende
[18]	Tennplugg, elektrodeavstand		* Se trykket indikert på dekkene
[19]	Dekk
[20]	Tennplugg, elektrodeavstand
[21]	Dekk
[22]	Dekktrykk	foran
		bak
[23]	Klippehøyde
[A]	Sjekk klippehøyden i "Tabell over tekniske data" i帽子boken for klippeaggregatet
[24]	Fremdriftshastighet (veil.) forover
[25]	Fremdriftshastighet (veil.) bakover
[26]	Maskinvekt med tom tank
[27]	A = Lengde
[28]	B = Akselavstand
[29]	C = Høyde
[30]	D = Bredde
[31]	Målt lydstyrkenivå
[32]	Toleranse
[33]	Garanterl't lydstyrkenivå
[34]	Lydtrykknivå
[35]	Toleranse
[36]	Vibrasjonsverdier ved færplassen
[37]	Toleranse
[38]	Vibrasjonsverdier ratt
[39]	Toleranse
[40]	Elektrisk regulering av klippehøyden
[41]	TILLEGGSUTSTYR PÅ FORESPÖRSEL

0 TABELA DANYCH TECHNICZNYCH

Fjernelse af remmens spending: se figur 13 og 15.

Sikkerhedsforskrifterne, som skal følges, er beskrevet i kap.

1. Disse forskrifter skal følges noje for at undgå alvorlige risici eller farer.:

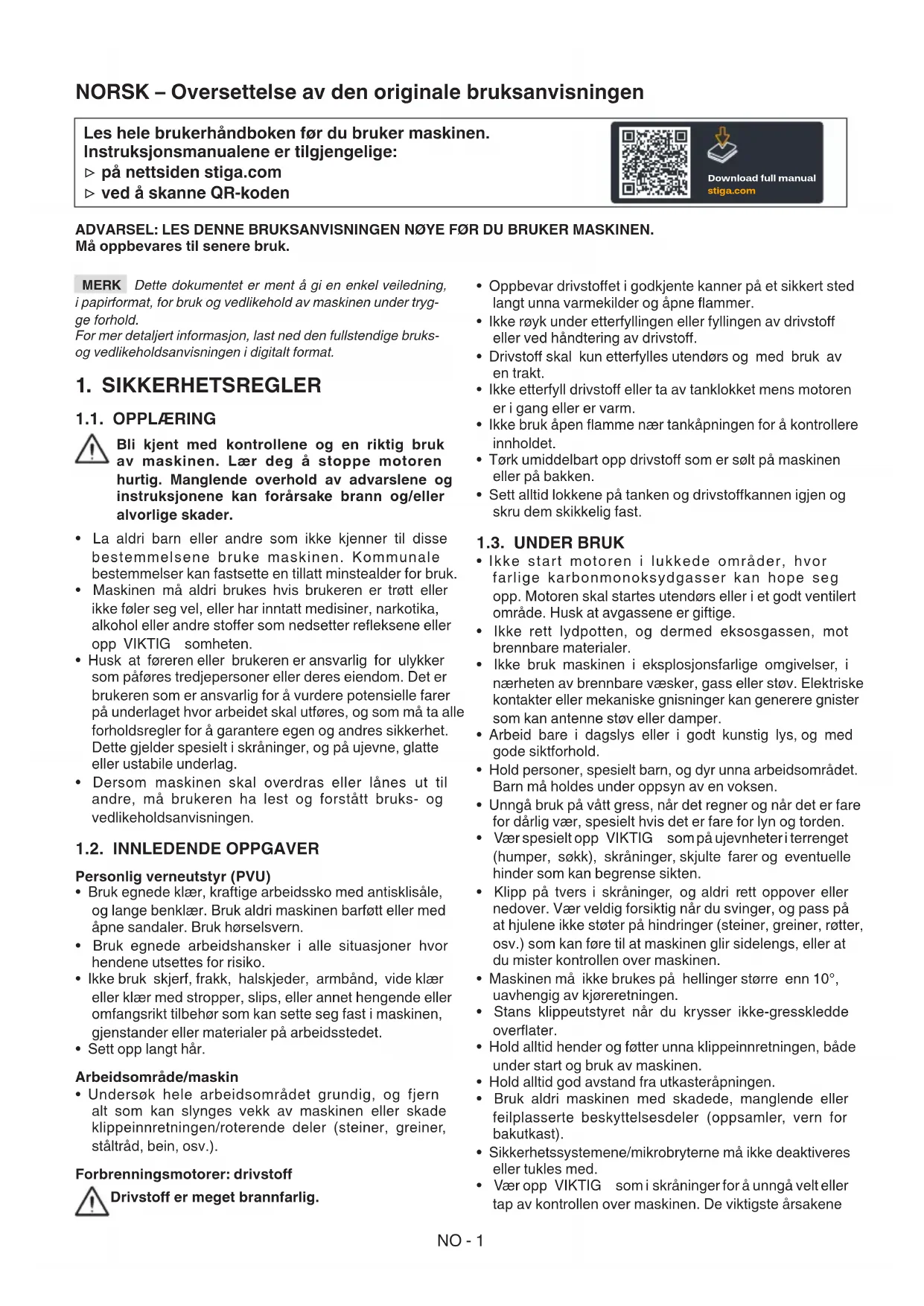

Les hele brukerhandboken f#r du bruker maskinen.
Instruksjonsmanualene er tilgengelige:

pa nettsiden stiga.com

Mä oppbevares til senere bruk.

MERK Dette dokumentet er ment a gi en enkel veiledning, i papirformat, for bruk og vedlikehold av maskinen under trygge forhold.

For mer detaljert informasjon, last ned den fullstendige brauksog vedlikeholdsanvisningen i digitalt format.

1. SIKKERHETSREGLER

1.1. OPPLAERING

Bli kjent med kontrollene og en riktig bruk av maskinen. Lær deg á stoppe motoren hurtig. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/eller alvorlige skader.

• La aldri barn aller andre som/DDie bestemmelsene bruke maskinen. Kommunale bestemmelser kan fastsette en tillatt minstealer for bruk.
• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller opp VIKTIG somheten.
  Husk at fooren ell er brukeren er ansvarlig for ulykker som pafores tredjepersoner ell deres eiendom. Det er brukeren som er ansvarlig for a vurdere potensielle farer pa underlaget hvor arbeidet skal utfores, og som ma ta alle forholdsregler for a garantere egen og andres sikkerhet. Dette gjelder spesielt i skräninger, og pa ujevne, glatte ell er ubabile underlag.
• Dersom maskinen skal overdras aller lanes ut til andere, mäBrukeren ha lest og forstatt bruks- og vedlikeholdsanvisingen.

1.2. INNLEDEDENDE OPPGAVER

Personlig verneutstyr (PVU)

• Bruk egnede klær, kraftige arbeidssko med antisklisale, og lange benklær. Bruk aldri maskinen barfott ell er med apne sandaler. Bruk horselsvern.
• Bruk egnede arbeidshansker i alle situasjoner hvor hendene utsettes for risiko.
• Ikke bruk skjerf, frakk, halskjeder, armband, vide klær eller klær med stropper, slips, ell er annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander ell er materialer på arbeidsstedet.
• Sett opp langt帽子.

Arbeidsomrade/maskin

• Undersök hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/roterende deler (steiner, greiner, ståltråd, bein, osv.).

Forbrenningsmotorer: drivstoff

• Oppbevar drivstoffet i godkjente kanner på et sikkert sted langt unna varmekilder og apne flammer.
• Ikke royk under utterly flingden ell er fyltingen av drivstoff ell er ved handtering av drivstoff.
• Drivstoff skal kun etterfylles utendørs og med bruk aven trakt.
• Ikke etterfyll drivstoff aller ta av tanklokket mens motoren er i gang aller er varm.
• Ikke bruk ápen flamme nær tankåpningen for a kontrollere innholdet.
• Tørk umiddelbart opp drivstoff som er sölt på maskinen eller på bakken.
• Sett alltid lokkene på tanken og drivstoffkannen igjen og skru dem skikkelig fast.

1.3. UNDER BRUK

• Ikke start motoren i lukkede omrader, hvor farlige karbonmonoksydgasser kan hope seg opp. Motoren skal startes utendors erller i et godt ventilert omrade. Husk at avgassene er giftige.
• Ikke rett lydpotten, og dermed eksosgassen, mot brennbare materialer.
• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brenbare væsker, gass erler støv. Elektriske kontakter eller mekaniske gnisninger kan generere gnister som kan antennene støv eller damper.
• Arbeid bare i dagslys aller i godt kunstig lys, og med gode sikforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn må holds under oppsyn av en voksen.
• Unngå bruk pa vatt gress, nár det regner og nár det er fare for dárlig vær, spesielt hvis det er fare for lyn og torden.
  Vær spesielt opp VIKTIG som på ujevnheter iterrenget (humper, sokk), skræninger, skjulte farer og eventuelle hinder som kan begrense sikten.
• Klipp på tvers i skraninger, og aldri rett oppover eller nedover. Vær veldig forsiktig nár du svinger, og pass på at hjulene ikke støter på hindringer (steiner, greiner, røtter, osv.) som kan före til at maskinen glir sidelengs, eller at du mister kontrollen over maskinen.
• Maskinen må ikke brukes på hellinger større enn 10^ , uavhengig av kjøreretningen.
• Stans klippeutstyret nár du krysser ikke-gresskledde overflater.
• Hold alltid hender og føtter unna klippeinnretningen, bæde under start og bruk av maskinen.
• Hold alltid god avstand fra utkasterapningen.
• Bruk aldri maskinen med skadede, manglende aller feilplasserte beskyttelsesdeler (oppsamler, vern for bakutkast).
• Sikkerhetssystemene/mikrobryterne违法犯罪
• Eller tukles med.
  VæroppVIKTIG somiskräningerfora unngaveltellertap av kontrollen over maskinen.De viktigstearsakene

til tap av kontroll er:

• Manglende feste for hjulene.
• For hoy hastighet.
• Brå retningsendring.
• Utilstrekkelig bremsing.
• Maskinen passer ikke til oppgaven.

• Manglende kjennskap til virkningene fra underlagets forhold.

• Bruk av maskinen som trekkvogn.

Væropp VIKTIG sompà trafikken nrmaskinenbrukes i naerheten av vei.
- Koble fra klippeinnretningen, stopp motoren og ta ut nokkelen, og sorg for at alle bevegelige deler har stoppet welt:

-Under frakt av maskinen;
- Nár maskinen forlates uten tilsyn;
- Før fjerning av ørsakene til blokkering eller for tomming av utkasttransportoren;
- Før du sjekker, rengjørller arbeider på maskinen;

• Etter Å ha truffet et fremmedlegeme. Se etter skader pa maskinen og foreta de nodvendige reparasjonene for du bruker den igjen;

• Hvis maskinen begyinner á vibrere unormalt: sjekk for eventuelle skader; se utter lse deler og stram dem godt; sorg for kontroller, utskiftninger eller reparasjoner på et spezialisert senter.

• Hold alltid hender og føtter unna klippeinnretningen, både under start og bruk av maskinen.

• Adversel: Klippeinnretningen fortsetter Å rotere i et par sekunder selv erter at den frakoblet, eller erter at motoren er slätt av.
  Vær opp VIKTIG som pa klippeenheter med mer enn en klippeinnretning, fordi en klippeinnretning i rotasjon kan fore til at andre innretninger roterer.
• Hold alltid god avstand fra utkasterapningen.
• Ikke ta på motordeler da disse varmes opp under bruk. Fare for brannskader.
• For a unngå faren for brann må ikke maskinen stå i ro i høyt gress med motoren i gang.
• Hold hender og føtter på sikker avstand fra rattets leddkopling og setestøtten. Fare for klemming.

Dersom det oppstär skader eller ulykker mens arbeidet pagar kal motoren slas av oyeblikelig og maskinen fjernes fra stedet for a unnga flere skader; Ved ulykker med personskader aller skader på tredjepersoner ma du umiddelbart practisere forstehjelp og henvende deg til legevakten for ndvendig behandling. Fjern noye eventuelle rester som ellers kan forarsake skader på gjenstander, personer aller dyr.

1.4. VEDLIKEHOLD, LAGRING OG TRANSPORT

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesniva.

• Maskinen må aldri brukes med slitte eller ødelagte deler. Odelagte eller slitte deler skal byttes ut og aldri repareres. Bruk kun originale resedeler.
• Under justeringer av maskinen ma du passer pa og unnga Å klemme fingre nellom klippeinnretninger i bevegelse og maskinens faste deler.
• For a redusere risikoen for brann, kontroller jevnlig at det..., er lekkasje av olje og/eller drivstoff.

Stoy- og vibrasjonsnivaet oppgitt i donne bruksoog vedlikeholdsanvisingen er maskinensmaksimale bruksverdier. Bruk av en dareliginnstilt klippeinnretning, for hoy hastighet og manglende vedlikehold, pavirker stoyutslippog vibrasjoner betydelig. Ta derfor nodvendige tiltak for a redusere mulige skader fra hoystoyniva og vibrasjonsbelastninger. Vedlikeholdmaskinen,Bruk horselsvern og ta pauser under arbeidet.

• Maskinen må ikke oppbevares med drivstoff i tanken i et rom hvor drivstoffdampene kan nås av ápne flammer, gnister eller kraftige varmekilder.
• For á redusere brannfaren må ikke beholderè med avfall oppbevares innendørs.

1.5. MILJÖVERN

• Følg nøye de kommunale bestemmelsene for kasting av emballasje, forringede deler eller deler som er sterkt forurensende; Dette avfallet违法犯罪 kastes med husholdningsavfallet, men kildesorteres og leveres til miljostasjoner som sørger for resirkulering av materialene.
• Folg noye de kommunale bestemmelsene for avfallsbehandling.
• När maskinen ikke skal brukes länger,帽子den ikke kastes i naturen, men leveres inn til en innsamlingsstasjon i henhold til gjeldendeCOMMUNALE bestemmelser.

Kildesortering av brukte produit og emballasje tillater resirkulering og gjenbruk av materialene. Gjenbruk av resirkulerte materialer hinder miljofurorensning og reduserer behovet for ravarer.

2. PRODUKTBESKRIVELSE

Denne maskinen er et hageredskap, mer presist en frontrider. Maskinen er utstyrt med en motor som driver klippeenheten (beskyttet med et deksel) samt en transmisjonsenhet (gir) som sikrer maskinens fremdrift.

Maskinen er leddelt. Det vil si at rammen er inndelt i en seksjon framme og en bak som kan svinges avhengig av hverandre. Den leddelte styringen gjør at maskinen kan svinge rundt traer og andre hindringer, med en svært redusert svingradius. Brukeren kan fore maskinen og bruke hovedkontrollene mens han/hun hele tiden sitter i setet.

Sikkerhetsinnretningene montert pa maskinen stopper motoren og,enheten med klippeinnretningen.

Tiltenkt bruk og feil bruk

Denne maskinen er designet og bygget for klippe gress i hager og gressomrader.

Ved bruk av sørskile redskaper, standardlevert av produsenten erler som kan kjøpes separat, kan gressklippingen utfores på forskjellige mater, som beskrevet i dette bra克斯- og vedlikeholdsanvisningen, eller i instruksjonene som følger med det enkelte redskapet.

All annen bruk kan vare farlig og forarsake skade pa mennesker og/eller ting.

Feil bruk omfatter, men er/DDke begrenset til, folgende:

• frakte andre mensesker, barn aller dyr på maskinen;
• bruke maskinen til á taue uller skyve last, uten á bruke spezialtilbehoret som følger med for tauing;
• Bruke klippeinnretningen på gressfrie strekninger;
• Bruke maskinen til oppsamling av lov eller avfall;
• bruke maskinen til Å bevege seg på ustabilt, glatt, isete, steinete eller ujevnt underlag, sølepytter eller myrer.

VIKTIG Feil bruk av maskinen forer til bortfall av garantien.

Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved skader, personskader aller skader på tredjepersoner.

VIKTIG Maskinen ma kun brukes av en person.

VIKTIG Maskinen er ikke godkjent for bruk på offentlig vei.

Den mä kun brukes på private områder uten trafikk (i henhold til veitrafikkloven).

2.1. MASKINENS KOMPONENTER (FIG. 1)

A.Ramme
B. Hjul
C.Ratt
D. Sete
E. Konsoll
F. Pedalkontroller
G.Motorpanser
H. Spak for løfting av frontredskaper
I. Sikringsboks
J. Batteri
K. Drivstofftank
L. Giroljetank
M.Motor
N. Hurtigutloserfester for redskaper

2.2. SIKKERHETSSYMBOLER (FIG. 2)

ADVARSEL

Angir en fare. Det stared som regel oppfart sammen med andre symboler som indikerer farens spelsielle karakter.

ADVARSEL

Les bruks- og vedlikeholdsanvisningen grundig for du bruker maskinen.

ADVARSEL

Vær opp VIKTIG som pa eventuelle lose gjenstander. Vær opp VIKTIG som pa personer som oppholder seg pa stedet.

ADVARSEL

Bruk alltid hørselvern.

ADVARSEL

Denne maskinen er/DDke typegodkjent for kjoring pa vei.

ADVARSEL

Med installerte originale redskaper kan\ denne maskinen kjore fremover med en\ maksimal helning pa 10^ , uansett retning.

Dekktrykk. På etiketten finnes de optimale dekktrykkverdiene - se kap. "0 TABELL TEKNISKE DATA". Et korrekt dekktrykk er en grunnleggende forutsetning for öppnå gode resultater ved bruk av maskinen.

VIKTIG Klustre VIKTIG er som er odelagt aller uleselige ma byttes ut. Be om nye klustre VIKTIG er hos et autorisert servicesenter.

3. MONTERING

VIKTIG Utpakking og montering ma utfores pa en flat og soolid overflate, med tilstrekkelig plass til a handtere maskinen og emballasjen, ved bruk av passende verktoy.

3.1.UTPAKKING

1. Apne emballasjen forsiktig, pass pa at du ikke misterkomponenter
2. Les dokumentasjonen som finnes i esken, ogsa bruks- og vedlikeholdsanvisingen.
3. Ta alle umonterte deler ut av esken.
4. Gjør følgende for á pakke ut maskinen: - Flytt klippeinnretningen til maks høyde (avsn. 4) for á unngå á skade den nár maskinen tas ned av pallen;
5. Flytt utløserspaken for bakre transmisjon til frigjort posisjon (avsn. 4) (for modellene med hydrostatisk drift).
6. Ta maskinen ned fra pallen.

3.2. MONTERING AV MOTORPANSERET

Apne motorpanseret for tilgang til drivstoffkranen, batteriet og motoren:

1. Loft opp setets sperre (3:A) og vipp setet fremover.
2. Loft opp motorpanseret (4:B).

3.3. MONTERING AV BATTERIET

Sefigur5.

Koble batteriet til maskinens elektriske system med skruene og mutrene

Ratt av typen "I": se figur 7-1.

Ratt av typen "II": se figur 7-II.

3.6. MONTERING AV SLEPESTANGEN

Sefigur8.

3.7. MONTERING AV HURTIGUTLOSERFESTENE

Hurtigutloserfestene og tilhorende installasjonsinstrksjoner leveres i en egen pakke plasserti maskinens emballasje.

Installer hurtigutloserfestene pa maskinens fremre drivaksler.

MERK I dette tilfelter betraktes encheten med klipppeinnretning som et redskap.

4. BETJENINGSUTSTYR

• Mekanism loftepedal for redskap (9:A)
  Styrer spaken (9:A1), og brukes for á fore redskapene fra arbeids- til transportposisjon.
• Parkeringsbremsepedal (9:B)

Sluppet opp: fremdriften er innkoblet.
parkeringsbremsen er/DDke aktivert.

Trykket halvveis: fremdriften er utkoblet.
parkeringsbremsen er/DDke aktivert.

Läser fremsepedalen i helt trykket posisjon.

Trekkpedal (9:D)

Trykk pedalen fremover, og maskinen kjorer fremover.

Uten belastning pa pedalen starmaskineniro.

Trykk pedalen bakover, og maskinen nygger.

Nár trykket pá pedalen reduseres, bremser maskinen.

• Hastighetskontroll (gasspedal) (10:E)

Full hastighet.

Minimum.

• Chokestyring (10:G)

Kontroll trukket welt ut (10:G1): spjeld stengt. For kaldstart av motoren.

Kontroll trykket welt inn (10:G2): spjeld apent. For varmstart og ved kjoring.

• Tenningsblokk (10:F)

Tenningsblokken brukes for a starte og stoppe motoren.

Posijon for stans.

Posisjon for framdrift.

Startposisjon.

Kraftuttak (10:A)

Knapp for innkobling/utkobling av kraftuttak.

• Bluetooth (hvis finnes)

Noen modeller har Bluetooth-funksjon, som tillater en direkte tradøsammenkobling av maskinen og enenet på kort avstand.

I encheten ma den bestemte appen vare installment.

Bluetooth aktiveres nár maskinen slas pa og deaktiveres nár den slas av.

• Spak for innkobling/utløsning av transmisjonen (11 og 12)

Spaken brukes for a flytte maskinen manuelt (skyve ellere slepe) uten a starte den.

Disse festene gjør det raskt og enkelt Å skifte fra et redskap til et annet.

- Fylling av olje og bensin

VIKTIG Maskinen leveres uten motorolje og drivstoff.

Kontroller oljenivæt og at det er drivstoff i maskinen før den tas i bruk. For metoder og forholdsregler for pafylling av drivstoff og etterfylling av olje, følg instruksjonene angitt i motorheftet.

- Setejustering

Sefigur16.

Setet kan vippes og reguleres fremover og bakover:

1. Løsne händtakene (16:A) uten bruk av verktøy.
2. Flytt setet til onsket posisjon.
3. Lukk handtakene (16:A) for hand.

MERK Handtakene (16:A) og setet (16:B) ødelegges hvis det brukes verktoy.

- Regulering av rattet (17:E)

Ratt av typen "II":

Skru ləs spaken for regulering (17:D) til styringen for a heve ell er senke rattet i posisjonen du onsker. Stram.

- Regulering av klippehøyden (10:B)

Bryteren tillater en uavbrutt regulering av klippehoyden.

Enheten med klippeinnretning kobles til uttaket (17:C).

- Dekktrykk

For dekktrykket, se "0 TABELL TEKNISKE DATA".

- Klargjoring av maskinen

MERK Denne maskinen kan klippe gresset på forskjellige mater; For arbeidet starter ma maskinen klargjores i henhold til klippingen som skal utfores.

5.2. SIKKERHETSKONTROLLER

• Generelle sikkerhetskontroller

Del Resultat
Drivstoffsystem og tikkoblinger.	Ingen lekkasje.
Elektriske ledninger Isolasjön	en er uskadet. Ingen mekanisk skade.
Eksosanlegg. Ingen lekkasje	i koblingspunktene. Alle skruer strammet.
Oljekrets Ingen lekkasje. Ingen	n skade.
Aktiver maskinen framover/ bakover og slipp opp pedalen for trekkraft.	Maskinen stanser.
Provekjøring Ingen unormale	vibrasjoner. Ingen unormale lyder.

• Kontroll av sikkerhetsinnretningene

VIKTIG Maskinen må ikke brukes i skraninger med mer enn 10^ helling, uavhengig av kjoreretningen.

VIKTIG Senk hastigheten i skraninger og skarpe svinger for a unnga a velte ether miste kontrollen over maskinen.

5.4. OPPSTART OG ARBEID

- Oppstart

1. Apnebensinkranen (19).
2. Kontroller at tennpluggledningene er satt inn pa riktig tennplugg.
3. Koble ut kraftuttaket (10:A).
4. Ikke hold foten på fremse-/trekkpedalen (9:D).

Ved kaldstart:

• For 2WD-modeller

• koble inn transmisjonen (11:A1).

• For 4WD-modeller

• Koble inn transmisjonen (12:A1-B1).

• Sett pä parkeringsbremsen (9:B).
• Trykk gasspedalen helt inn (10:E).
• Steng choken (10:G1) (hvis finnes).
• Vri pa tenningsnokkelen og sett maskinen i drift.

Ved varmstart:

• For 2WD-modeller

• koble inn transmisjonen (11:A1).

• For 4WD-modeller

• Koble inn transmisjonen (12:A1-B1).

• Sett på parkeringsbremsen (9:B).
• Trykk gasspedalen helt inn (10:E).
• Choken må vare trykket (10:G2) (hvis finnes).
• Vri pa tenningsnokkelen og sett maskinen i drift.

MERK Ved startvansker ma ikke startmotoren brukes over lenghtre tid, fordi batteriet utlades og motoren overfylles. Vri nokkelen tilbake til stopp, vent noen sekunder, og prov igjen. Hvis problemet vedvarer, se kapittel 8 i dette handboken og motorens bra克斯- og vedlikeholdsanvising.

- Framdrift

1. Trykk pedalen helt inn (9:B) og slipp den ut.
2. Bruk pedalen (9:D) for a bevege maskinen.
3. Kjør til arbeidsområdet.
4. Hvis frontredskaper er installment, aktiver kraftuttaket (10:A).
5. Start arbeidet.

5.5. STOPP

Gjor falgende for a stoppe maskinen:

1. Koble ut kraftuttaket (10:A).
2. Sett pā parkeringsbremsen (9:B).
3. Vri nokkelen og sla av motoren.
4. Steng bensinkranen. Dette er spesielt viktig hvis maskinen skal Transporteres på en tilhenger eller lignende.

Motoren kan vare svert varm like etter at den er slatt av. Ikke ta pa eksospotten aller de tilliggende delene. Det er fare for brannskader.

5.6. ETTER BRUK

• La motoren kjoles ned for maskinen settes bort til oppbevaring.
• Rengjør maskinen (avsn. 6.3).

Hver gang du forlater maskinen uten tilsyn, forlater forerplassen aller parkerer maskinen:

1. Stopp maskinen.
2. Still klippeinnretningene inn til davest hoydeinnstilling.
3. Forsikre deg om at alle bevegelige deler har stoppet helt.
4. Ta ut tenningsnokkelen.

6. VEDLIKEHOLD

Sikkerhetsbestemmelsene som skal følges er beskrevet i kap. 1. Følg disse instruksjonene nøye for/DDa deg alvorlige risikoer ull farer:

1. Skru Ies drivstofflokket og ta det av (fig. 20.A).
2. Etterfyll drivstoff uten Å fylle tanken helt opp. La det vare litt plass (tilsvarende minst hele pafyllingshalsen + 1-2 cm på toppen av tanken), slick at bensinen kan utvides nar den varmes opp uten Å renne over.
3. Stram tanklokket godt og tork opp eventuelt drivstoffsøl etterpå.

VIKTIG Folg alle instruksjonene angitt i motorens bruks- og vedlikeholdsanvising.

Kontroller alltid oljenivaet for bruk.

1. Rengjor rundt peilepinnen.
2. Løsne peilepinnen og ta den ut.
3. Rengjør peilepinnen:
4. Sett peilepinnen helt inn uten Å feste den.

5. Trekk ut peilepinnen igjen og kontroller oljenivæt.

6. Fyll pahvis nivaet er underdet overste VIKTIG et (18).

6.3. RENGJØRING

- Generelle instruksjoner

Rengjor i henhold til folgende instruksjoner etter haver bruk:

• Ikke bruk vannsprut, og unngå Å væte motoren og elektriske deler.
• Fjern gressrester ogsole som har samlet seg innvendig i chassiset.
  Pass alltid pa at luftinntakene er fri for smuss.
• Ikke bruk sterke væsker for rengjöring av chassiset.

• Hold motoren fri for gressrester, lov ell er overflodig fett for a redusere risikoen for brann.

• Rengjør motorens kjoel Luftuttak (18:A).

• Etter rengjøring med vann, start maskinen og entet med klippeinnretninger, som er montert pa maskinen, for a fjerne vann som ellers kan trengen inn i lagre ne og forarsake skader.

6.4. BATTERI

Les og følg anvisningen for opplading i batteriets bruks- og vedlikeholdsanvisning. Dersom den oppgitte prosedyren ikke følges eller batteriet ikke lades, kan battericellene paføres uoppretelig skade. Et utladet batteri på lades opp sá snart som mulig.

Lade med motoren:

1. Med nytt batteri ma ledningene kobles til batteriet.
2. Flytt maskinen utendors.
3. Start motoren som forklart i/DDne handboken.
4. La motoren vare i gang uavbrutt i 45 minutter (tiden det tar for a fullade batteriet).
5. Slá av motoren.

Lade med batterilader.

VIKTIG Lading mä skje via konstantspenningsutstyr. Andre ladesystemer kan pafore batteriet uoppretelig skade.

6.5. VEDLIKEHOLD AV KILIPPEINNRETNINGEN

Ikke ta på klippeinnretningen for tenningsnokkelen er tatt ut og klippeinnretningen har stoppet helt. Vær opp VIKTIG som pa at klippeinnretningen kan bevege seg, selv om nokkelen har blitt tatt ut (for modeller med batteri).

Alle oppgaver med klippeinnretningene (demontering, sliping, balansering, reparasjon, ny montering og/eller bytting) er krevende arbeid som forutsetter spesialkompetanse,foruten bruk av serskilt utstyr. Av sikkerhetsmessige andersaker skal derfor disse alltid utfores ved et spesialverksted.

Pase at de skadde, vridde og slitte delene alltid skiftes utSAMEN de tilhorende skruene, for a bevaré balansen.

VIKTIG Bruk alltid originale klipppeinnretninger med artikkel-nummeret oppgitt i tabellen «Tekniske data».

7. TRANSPORT, LAGRING OG AVHENDING

7.1. TRANSPORT

Gjor falgende nár maskinen flyttes:

1. Koble ut klippeinnretningen.
2. Sett enhances med klippeneinnretninger i hoyeste posisjon;
3. Sla av maskinen og ta ut tenningsnokkelen.
4. Koble ut transmisjonen (avsn. 4).

Gjør følgende ved transport av maskinen på et kjoretøy aller tilhenger:

• Bruk tilstrekkelig kraftige, brede og lange lasteramper.
• Last på maskinen med motoren avslätt, tenningsnøkkelen tatt ut, uten fær er og ved á skyve. Bruk et egnet antall personer
• Steng drivstoffkranen (avhengig av modell);
• senk klippeinnretningen;
• Plasser maskinen sik at den ikke utgjør en fare for noen.
  Koble inn transmisjonen (avsn. 4);
• Fest maskinen skikkelig til transportmidlet med tau eller kjettinger forå unngå at den velter.

7.2. OPPBEVARING

När maskinen skal oppbevares lenght enn 30 dager:

Kjolned motoren
- Koble fra batterikablene, og oppbevar batteriet på et tört og kjølig sted.
- Tøm drivstofftanken og følg instruksjönene i motorens bruits- og vedlikeholdsanvising.
- Rengjør maskinen skikkelig.
- Kontroller at det/DD freke finnes skader paa maskinen. Kontakt eventuelt et autorisert servicesenter.

Maskinen ma oppbevares:

med senket enhet med klipppeinnretninger,
paetortsted,
- beskyttet mot darelig vaer,
- helst tildekket med en presenning,
- utilgengelig for barn.
Pass pá a fjnerne nokler eller redskaper brukt til vedlikeholdet.

Nár maskinen skal settes i drift igjen:

• kontroller at det ikke er bensinlekkasjer fra slangene, kranen eller forgasseren,:
• klargjør maskinen som angitt i kapittelet "5 Bruk av maskinen".

MERK Batteriet mä lades opp minst én gang i maneden og alltid for en gjenopptar aktiviteten.

MERK Plasser maskinen slick at den ikke utgjør fare dersom noen (f.eks. barn eller dyr) skulle kommt til ø dytte til den.

8. FEILSØKING

PROBLEM MULIG ÅRSAK LØSNING
1. Startmotoren dreier ikke. Dårlig ladet batteri. Lad batteriet.
	Feilkoblet batteri. Sjekk tikkoblingene
	Sikring 5:A brent Skift ut sikringen
2. Startmotoren dreier, men motoren starter ikke.Med tenningsnøkkelen i startposisjon, dreier startmotoren, men motoren starter ikke.	Drivstoffkranen er stengl. Åpne drivstoffkranen.
	Mangel på bensinforsyning. - Kontroller nivået i tanken.- Kontroller drivstofffilteret.
	Tenningsfeil. - Sjekk festet til pennplugghetten.- Kontroller at elektrodene er rene og at det er riktig avstand mellom dem.
3. Det er vanskelig ø starte motoren, eller motoren går ujevnt.	Problemer i forgasseren. Rengjørller bytt ut luftfilteret.
4. Motoren har dårlig effekt under klippingen.	Høy fremdriftshastighet i forhold til klippehøyden.	Reduser fremdriftshastigheten og/eller øk klippehøyden.
5. Motoren stopper uten grunn. - Ikke mer drivstoff.- Prøv ø starte motoren igjen.	Fyll på drivstoff (hvis problemet vedvarer,kontakt et godkjent ser-vicensenter).
6. Ujevn klipping.		Kontroller dekktrykke.
	Klippeinnretningene er ikke skarpe.	Ta kontakt med et godkjent service-senter.
	Høy hastighet ved framdrift i forhold til høyden til gresset som skal klippes.	Reduser fremdriftshastigheten og/eller øk klippehøyden.
	Enheten med klippeinnretning er full av gress.	- Vent til gresset er ørt.- Rengjør l'enheten med klippeinn-retningen.
7. Unormale vibrasjoner ved bruk.	- Klippeinnrettingene er ikke balansert.- Klippeinnrettingene har øsnet.- deler har øsnet.- eventuelle skader.	Ta kontakt med et godkjent service-senter for kontroll,utskifting erller reparasjoner.
8. Maskinen flytter seg ikke selvom motoren:går og trekkpedalenfor aktiveres.	Spak for «utkobling av transmi-sjon» i utkoblingsposisjon.	Koble inn transmisjonen.
Hvis ett av problemente oppgitt nedenfor oppstår, skift ut tilhørende sikring.
9. Ingen elektrisk funksjon funge-rer. Batteriet er ladet.	Sikring 5:A brent.	Shift ut sikring 5:A.

MERK Hvis problemene vedvarer etter bruk av de beskrevne loosingene,kontakt din forhandler.

MERK For ytterligere problemer som/DDke er oppfort i tabellen,kontakt umiddelbart et autorisert servicesenter.

Knapp for aktivering / avaktivering av kraftuttag.

- Bluetooth (i forekommande fall)

VIKTIGT Folj alla foreskrifter som anges i motorns brauks-anvisning.

Kontrollera oljeniv'an innan varje anvanding.
