BRUKSANVISNING ST1301ES EGO

Översättning av originalinstruktionerna LÄS IGENOM ALLA INSTRUKTIONER!

LÄS IGENOM BRUKSANVISNINGEN

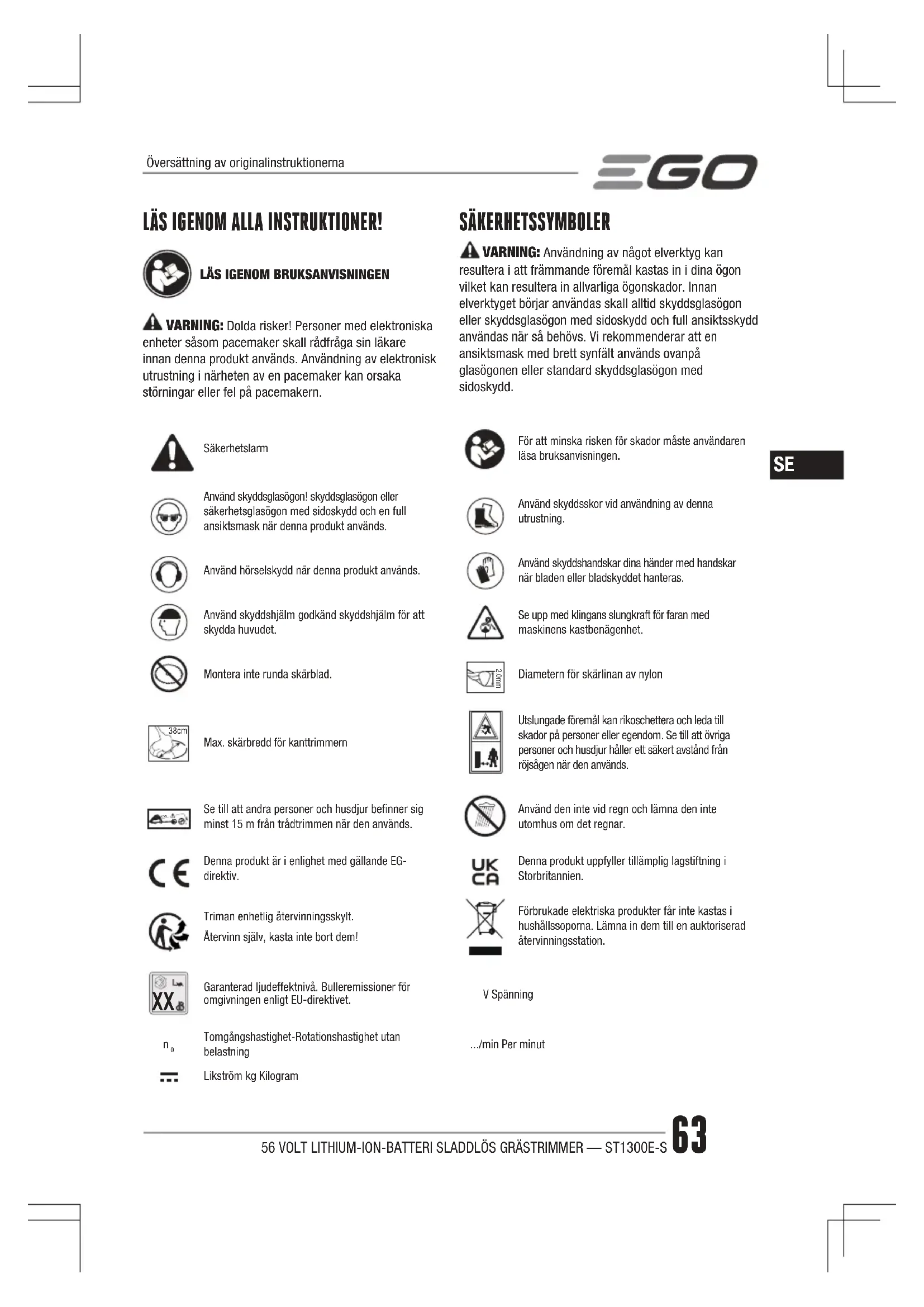

VARNING: Dolda risker! Personer med elektroniska enheter såsom pacemaker skall rådfråga sin läkare innan denna produkt används. Användning av elektronisk utrustning i närheten av en pacemaker kan orsaka störningar eller fel på pacemakern. SÄKERHETSSYMBOLER VARNING: Användning av något elverktyg kan resultera i att främmande föremål kastas in i dina ögon vilket kan resultera in allvarliga ögonskador. Innan elverktyget börjar användas skall alltid skyddsglasögon eller skyddsglasögon med sidoskydd och full ansiktsskydd användas när så behövs. Vi rekommenderar att en ansiktsmask med brett synfält används ovanpå glasögonen eller standard skyddsglasögon med sidoskydd. SäkerhetslarmFör att minska risken för skador måste användaren läsa bruksanvisningen.Använd skyddsglasögon! skyddsglasögon eller säkerhetsglasögon med sidoskydd och en full ansiktsmask när denna produkt används.Använd skyddsskor vid användning av denna utrustning.Använd hörselskydd när denna produkt används.Använd skyddshandskar dina händer med handskar när bladen eller bladskyddet hanteras.Använd skyddshjälm godkänd skyddshjälm för att skydda huvudet.Se upp med klingans slungkraft för faran med maskinens kastbenägenhet.Montera inte runda skärblad. 2.0mmDiametern för skärlinan av nylon 38cm Max. skärbredd för kanttrimmernUtslungade föremål kan rikoschettera och leda till skador på personer eller egendom. Se till att övriga personer och husdjur håller ett säkert avstånd från röjsågen när den används. 15m Se till att andra personer och husdjur befinner sig minst 15 m från trådtrimmen när den används.Använd den inte vid regn och lämna den inte utomhus om det regnar.Denna produkt är i enlighet med gällande EG-direktiv.Denna produkt uppfyller tillämplig lagstiftning i Storbritannien.Triman enhetlig återvinningsskylt.Återvinn själv, kasta inte bort dem! Förbrukade elektriska produkter får inte kastas i hushållssoporna. Lämna in dem till en auktoriserad återvinningsstation.

Garanterad ljudeffektnivå. Bulleremissioner för omgivningen enligt EU-direktivet.V Spänning

SPECIFIKATIONER Spänning 56 V Obelastad hastighetHög: 6500 /minLåg: 5200 /minSkärmekanism TrådhuvudTrimmertrådens typ2,0mm Nylon twist linjeKlippbredd 33 cmRekommenderad drifttemperatur 0°C-40°CRekommenderad förvaringstemperatur -20°C-70°CVikt (utan batteripack) 2,76 kgUppmätt ljudeffektnivå L 92,1 dB(A) K=1,6 dB(A)Maximal ljudtrycksnivå vid operatörens öra L 72,6 dB(A) K=2,5 dB(A)Garanterad ljudeffektnivå L

(uppmätt i enlighet med 2000/14/EC)94 dB(A)Vibration a Främre handtag3,3 m/s K=0,9 m/s Bakre handtag1,9 m/s K=1,5 m/s

◾ Det angivna totalvärdet för vibration är uppmätt enligt standardprovningsmetoden och kan användas för att jämföra olika verktyg; ◾ Det angivna totalvärdet för vibration kan även användas vid preliminär utvärdering av exponering. OBS! Den verkliga vibrationen under arbete med det eldrivna verktyget kan avvika från det angivna värdet. Användaren bör ha på sig lämpliga handskar och hörselskydd för de aktuella arbetsförhållandena för att skydda sig. LEVERANSLISTA (Bild A1) BESKRIVNING LÄRA KÄNNA DIN TRÅDTRIMMER (bild A1) 1. Avtryckare2. Bakre handtag3. Upplåsningsreglage4. Hastighetsreglage 5. Mjuk hylsa6. Justerbart främre handtag 7. Trådhuvud (skärhuvud)8. Stötknopp9. Skärblad för trådkapning10. Skydd11. Utskjutningsmekanism12. Elektriska kontakter13. Spärr14. Frigöringsknapp för batteriet MONTERING

VARNING! Håll inte i skaftet vid skarvarna för att undvika att dina händer eller fingrar kläms. VARNING! Försök inte att starta trimmern innan skaftet har låsts. Vik ut skaftet försiktigt för att skydda kabeln inuti skaftet och lås den med två skruvar med den medföljande skruvnyckeln (bild B1 och B2). MONTERA SKYDDET Rikta in skyddets fästhål med monteringshålen och lås sedan fast skyddet på axelns bas med de två skruvarna. Säkerställ att skyddet är korrekt fastsatt enligt bild C. En omvänd fastsättning är mycket farligt! MONTERA OCH JUSTERA DET FRÄME HANDTAGET Tryck in det främre handtaget på axeln (bild E), för sedan in klämblocket i handtaget (bild F), montera låsstången och lås fast dem på plats med vingmuttern (bild G). Sekvensen visas i bild D. Justera slutligen det främre handtagets position så att din främre arm är rak när du använder trimmern (bild H) och lås sedan fast låsstången med spaken (bild I).Bild D och H. Se nedan för beskrivning av delar:D-1 Främre handtag D-4 VingmutterD-2 Låsstång H-1 Mjuk hylsaD-3 Klämblock H-2 Varningsetikett OBS! Det främre handtaget ska vridas uppåt så att det riktas mot handtagets övre del. VARNING! Fäst endast det främre handtaget framför den mjuka hylsan på axeln. VARNING! Verktyget kan inte användas utan att det främre handtaget är korrekt fastsatt. ANVÄNDNING56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1300E-S 65

VARNING! Var aldrig vårdslös, även om du är väl förtrogen med verktyget. Glöm inte att en bråkdel av en sekund av ouppmärksamhet är tillräcklig för att orsaka svåra personskador VARNING! Ha alltid på dig skyddsglasögon med sidoskydd och även hörselskydd. Underlåtenhet att följa denna regel kan leda till ögonskador pga utslungade föremål och andra svåra personskador. VARNING! Använd inga detaljer eller tillbehör som inte rekommenderas av tillverkaren av denna produkt. Användning av ej rekommenderade detaljer eller tillbehör kan leda till svåra personskador. VARNING! Grästrimmern får endast användas med en lämplig trimmertråd som endast är avsedd för gräs och dylikt. Du kan använda denna produkt för de tillämpningar som listas nedan: Trimning: Används för att a bort gräs och ogräs mot väggar, staket, träd och kanter. Beskärning: Används för att kapa gräs som är svårt att komma åt med en vanliga gräsklippare. OBS! Verktyget får endast användas för sitt avsedda ändamål. All annan användning, t.ex. häcktrimning, anses vara en felaktig användning.

MONTERA/TA BORT PATTERIPACKET

Ladda fullt före första användning. Använd endast med de batteripack och laddare som listas i bild A2. Montera Rikta in listerna på batteriet med monteringsspåren och tryck sedan ner batteripacket tills du hör ett ”klick”. (bild J) Ta bort Tryck in frigöringsknappen för batteriet och dra sedan ut batteripacket enligt bild K.

VARNING! Använd korrekta kläder för att minska risken för personskador vid användning av detta verktyg. Använd inte löst sittande kläder eller smycken. Använd ögon- och öron-/hörselskydd. Använd rejäla långbyxor, skyddsskor och handskar. Använd inte shorts, sandaler eller gå barfota. Före användning, håll trimmern med båda händerna, ena handen på det bakre handtaget och den andra på det främre handtaget som ska vara rakt (bild L). Se sedan till att du har ett bra fotfäste och ett lämpligt skäravstånd utan att operatören behöver böja sig.

STARTA/STOPPA TRÅDTRIMMERN

Starta Tryck in startspärren och håll in den i det läget. Tryck på avtryckaren igen för att slå på trådtrimmern enligt bild M. Stoppa Släpp upp startspärren och avtryckaren. OBS! Motorn har två skärhastigheter, Position ”1” för lägre hastighet och Position ”2” för högre hastighet (se bild M). Tryck bara hastighetsreglaget till önskat läge under skärning. Bild M. Se nedan för beskrivning av delar: M-1 Position 1 M-2 Position 2 VARNING! Ta alltid ut batteripacket ur trådtrimmern vid arbetspauser och efter att du har jobbat klart.

、ANVÄNDA TRÅDTRIMMERN

VARNING! Använd alltid skyddsglasögon eller skyddsglasögon med sidoskydd under arbetet med verktyget. Använd även ett ansiktsskydd eller skyddsmask i dammiga miljöer. Städa arbetsområdet före varje användning. Avlägsna alla föremål såsom stenar, glasskärvor, spikar, metalltråd eller snöre som kan slungas ut eller fastna i trimmerhuvudet. Håll barn, obehöriga och husdjur borta. Håll dem på minst 15m avstånd; risk pga utslungade föremål kan förekomma. Det rekommenderas att närvarande människor ska ha på sig skyddsglasögon. Om någon närmar sig arbetsområdet, stäng omedelbart av motorn och trimmerhuvudet. Kontrollera maskinen för skada/nötta detaljer före varje användning Kontrollera trimmerhuvudet, skyddet och det främre hjälphandtaget och byt ut spruckna, skeva, böjda eller annars skadade detaljer. Trådkniven på skyddets kant kan bli slö med tiden. Det rekommenderas att slipa den periodiskt eller byta ut den mot en ny kniv. VARNING! Ha alltid på dig skyddshandskar vid montering av skyddet eller slipning eller byte av kniven. Var försiktig med kniven på skyddet och undvik skärsår på händerna.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1300E-S66

Rengör trimmern efter varje användning. FÖRSIKTIGHET! Tilltäppningar i luftöppningarna hindrar luftflöde i motorhöljet och kan leda till överhettning av eller skada på motorn.Verktyget får endast rengöras med mild tvål och en fuktig trasa. Ingen vätska får tränga in i verktyget; ingen detalj av verktyget får placeras i någon vätska. ◾ Se alltid till att luftöppningarna i skaftet är fria från skräp. VARNING! Använd aldrig vatten för att rengöra din trimmer. Använd inte lösningsmedel när du rengör plastdelarna. De flesta plaster är känsliga för skador från olika typer av kommersiella lösningsmedel. Använd rena trasor för att ta bort smuts, damm, olja, fett osv.

JUSTERA SKÄRTRÅDENS LÄNGD

Stöthuvudet möjliggör operatören att mata fram mer skärtråd utan att stänga av motorn. Om tråden blir fransig eller nött kan ny tråd matas fram genom att lätt knacka stöthuvudet mot marken under arbetet med trimmern (se bild N). OBS! Tråden blir svårare att mata ut i takt med att trimmertråden blir kortare. VARNING! Försök aldrig att avlägsna eller modifiera trådkniven. För lång trimmertråd orsakar överhettning av motorn och kan leda till svåra personskador.

OBS! Anvand alltid rekommenderade nylontrad med en diameter som inte overstiger 2,0 mm. Om en annan trad an den som anges anvands kan rojsagen overhettas eller skadas. VARNING! Använd aldrig metallförstärkta trådar, kablar, rep osv. Dessa kan gå av och bli farliga projektiler. Det finns två olika metoder för att byta ut skärtråden:

1. Linda spolen med ny tråd.2. Montera en förlindad spole (AS1302, hittas hos din återförsäljare om nödvändigt).

Linda spolen med ny tråd. Tryck in de två flikarna på spolens bas och dra ut spolhållaren (bild O). Ta fram cirka 5 meter ny trimmertråd. Linda in det i spolen enligt bild P och Q. Placera sedan trådändarna genom de två motsatta skårorna i spolen (bild R). Placera sedan spolen i dess hållare med skårorna riktade mot hållarens trådhål (bild T). Rikta slutligen in hållarens hål med flikarna på spolens bas och tryck ner hållaren. Se till att den knäpps på plats (bild S). OBS! Rengör alltid spolhållaren, spolen och spolens bas före montering av trimmerhuvudet. Kontrollera spolhållaren, spolen och spolens bas efter slitage. Byt ut de slitna delarna om nödvändigt. OBS! Om tråden inte lindas in i riktningen som visas kommer trimmerhuvudet att fungera felaktigt. Montera en förlindad spole Tryck in de två flikarna på spolens bas och dra ut spolhållaren (bild O). Placera sedan den förlindade spolen i hållaren med skårorna riktade mot hållarens trådhål (bild T). Rikta slutligen in hållarens hål med flikarna på spolens bas och tryck ner hållaren. Se till att den knäpps på plats (bild S).Bild S och T. Se nedan för beskrivning av delar:S-1 Flik T-1 SkåraS-2 Spår T-2 Hål OBS! Se till att flikarna på spolens bas knäpps på plats annars kommer spolen att lossna vid användning. UNDERHÅLL VARNING! Använd endast identiska reservdelar vid service. Användning av andra detaljer kan leda till risker eller skada på produkten. Granska maskinen och utför underhåll regelbundet. Alla reparationer bör utföras av en kvalificerad servicetekniker för att upprätthålla säkerhet och driftssäkerhet. VARNING! Batteridrivna verktyg behöver inte anslutas till ett uttag; därför är de alltid användningsklara. Var särskilt försiktig och noggrann vid underhåll eller service eller vid byte av skärenheten eller andra enheter för att förebygga svåra personskador. VARNING! Ta ut batteripacket ur verktyget före service, rengöring eller byte av tillbehör eller innan du rensar maskinen från avklippt material för att förebygga svåra personskador.

RENGÖRING AV MASKINEN

◾ Rengör maskinen med en fuktig trasa och milt rengöringsmedel.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1300E-S 67

◾ Använd inga starka rengöringsmedel på plasthöljet eller handtaget. Dessa är känsliga mot vissa eteriska oljor såsom tall och citron samt lösningsmedel såsom fotogen. Även fukt kan medföra risk för elstöt. Torka av eventuell fukt med en mjuk, torr trasa. ◾ Rengör luftöppningarna i skaftet med hjälp av en liten borste eller utblås av en liten handdammsugare.

◾ Ta ut batteripacket ur grästrimmern när maskinen inte används.Rengör maskinen noggrant innan den ställs av. ◾ Förvara maskinen i ett torrt, väl ventilerat, låst eller högt beläget ställe, oåtkomligt för barn. Maskinen får inte förvaras på eller nära konstgödsel, bensin eller andra kemikalier. Miljöskydd Kasta inte elektrisk utrustning, använt batteri och laddare i hushållssoporna! Ta denna produkt till en auktoriserad återvinnare och gör den tillgänglig för separat insamling. Elektriska verktyg måste returneras till en miljöanpassad återvinningsanläggning.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1300E-S68

Grästrimmern startar inte. ◾ Batteripacket är inte anslutet till grästrimmern ◾ Anslut batteripacket till grästrimmern ◾ Elektrisk anslutning mellan trimmern och batteriet saknas. ◾ Ta ut batteriet, kontrollera kontakter och sätt i batteripacket igen. ◾ Batteripacket är urladdat. ◾ Ladda batteripacket ◾ Säkringen och avtryckaren är inte nedtryckta samtidigt. ◾ Håll säkringen nedtryckt och tryck sedan ner avtryckaren för att starta grästrimmern.Grästrimmern stänger av sig under arbetet. ◾ Skyddet är inte monterat på trimmern vilket har lett till för lång trimmertråd och överbelastning av motorn. ◾ Ta ut batteripacket och montera skyddet på trimmern. ◾ För tjock trimmertråd används. ◾ Använd uteslutande trimmertråd av nylon med diameter på 2,0mm eller mindre. ◾ Gräs har fastnat på motorskaftet eller trimmerhuvudet. ◾ Stäng av trimmern, ta ut batteriet och rensa motorskaftet och trimmerhuvudet från gräs. ◾ Motorn är överbelastad. ◾ Lyft upp trimmerhuvud från gräset. Motorn fortsätter att köra när belastningen avtar. Flytta trimmerhuvudet in i och ut ur gräset som ska klippas och klipp inte mer än 20cm i taget. ◾ Batteripacket eller trimmern är för varmt. ◾ Låt batteripacket or trimmern svalna ned tills temperaturen är under 67°C. ◾ Batteripacket är inte anslutet till verktyget ◾ Anslut batteripacket igen. ◾ Batteripacket är urladdat. ◾ Ladda batteripacket. Trimmerhuvudet matar inte fram ny skärtråd. ◾ Gräs har fastnat på motorskaftet eller trimmerhuvudet ◾ Stäng av trimmern, ta ut batteriet och rensa motorskaftet och trimmerhuvudet från gräs. ◾ Tråden håller på att ta slut på spolen ◾ Ta ut batteriet och montera ny tråd enligt avsnittet "BYTE AV TRIMMERTRÅD" i bruksanvisningen. ◾ Smutsigt trimmerhuvud ◾ Ta ut batteriet och rengör spolhållaren och spolsockeln. ◾ Tilltrasslad tråd på spolen ◾ Ta ut batteriet, ta av tråden från spolen och linda den på nytt; följ instruktionerna i avsnittet "BYTE AV TRIMMERTRÅD" i bruksanvisningen. ◾ För kort tråd ◾ Ta ut batteriet och dra i trådarna medan du trycker ner och släpper stöthuvudet upprepade gånger56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1300E-S 69

Gräs fastnar i trimmerhuvudet och motorhöljet. ◾ Klippning av högt gräs vid marknivå. ◾ Klipp högt gräs i flera etapper, inte mer än 20cm i taget, för att undvika att gräs fastnar på maskinen.Tråden klipper dåligt. ◾ Trådkniven på skyddets kant är slö. ◾ Slipa trådkniven med en fil eller byt ut den mot en ny kniv. GARANTI
