| Znamka | EGO |
| Model | ST1301ES |
| Vrsta izdelka | Brezžični vrtni rezač |
| Nazivna napetost | 56 V |
| Hitrost prostega teka (visoka) | 6500 /min |
| Hitrost prostega teka (nizka) | 5200 /min |
| Rezalni mehanizem | Udarna glava (bump feed) |
| Vrsta rezalne niti | Nylon twist, premer 2,0 mm |
| Širina rezanja | 33 cm |
| Teža (brez baterije) | 2,76 kg |
| Priporočena delovna temperatura | 0 °C do 40 °C |
| Priporočena temperatura shranjevanja | -20 °C do 70 °C |
| Izmerjena raven zvočne moči (LWA) | 92,1 dB(A) (K=1,6 dB(A)) |
| Zajamčena raven zvočne moči (LWA) | 94 dB(A) |
| Raven zvočnega tlaka (LPA) | 72,6 dB(A) (K=2,5 dB(A)) |
| Vibracije (sprednji pomožni ročaj) | 3,3 m/s² (K=0,9 m/s²) |
| Vibracije (zadnji ročaj) | 1,9 m/s² (K=1,5 m/s²) |
| Napajanje | Litij-ionska baterija 56 V (ni priložena) |
| Pomožni ročaj | Nastavljiv, z zapornim vzvodom |
| Zaščitni pokrov | Vključen, z rezilom za rezanje niti |
| Varnost | Sprostitveni vzvod + sprožilec, obvezna zaščita za oči in sluh |
| Vzdrževanje | Čiščenje z vlažno krpo in blagim milom; ne potapljajte |
| Garancija | Preverite na egopowerplus.com |
| Država izvora | Ni navedeno |
Pogosto zastavljena vprašanja - ST1301ES EGO
Vprašanja uporabnikov o ST1301ES EGO
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Trimer za travo v formatu PDF brezplačno! Poiščite svoja navodila ST1301ES - EGO in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. ST1301ES znamke EGO.

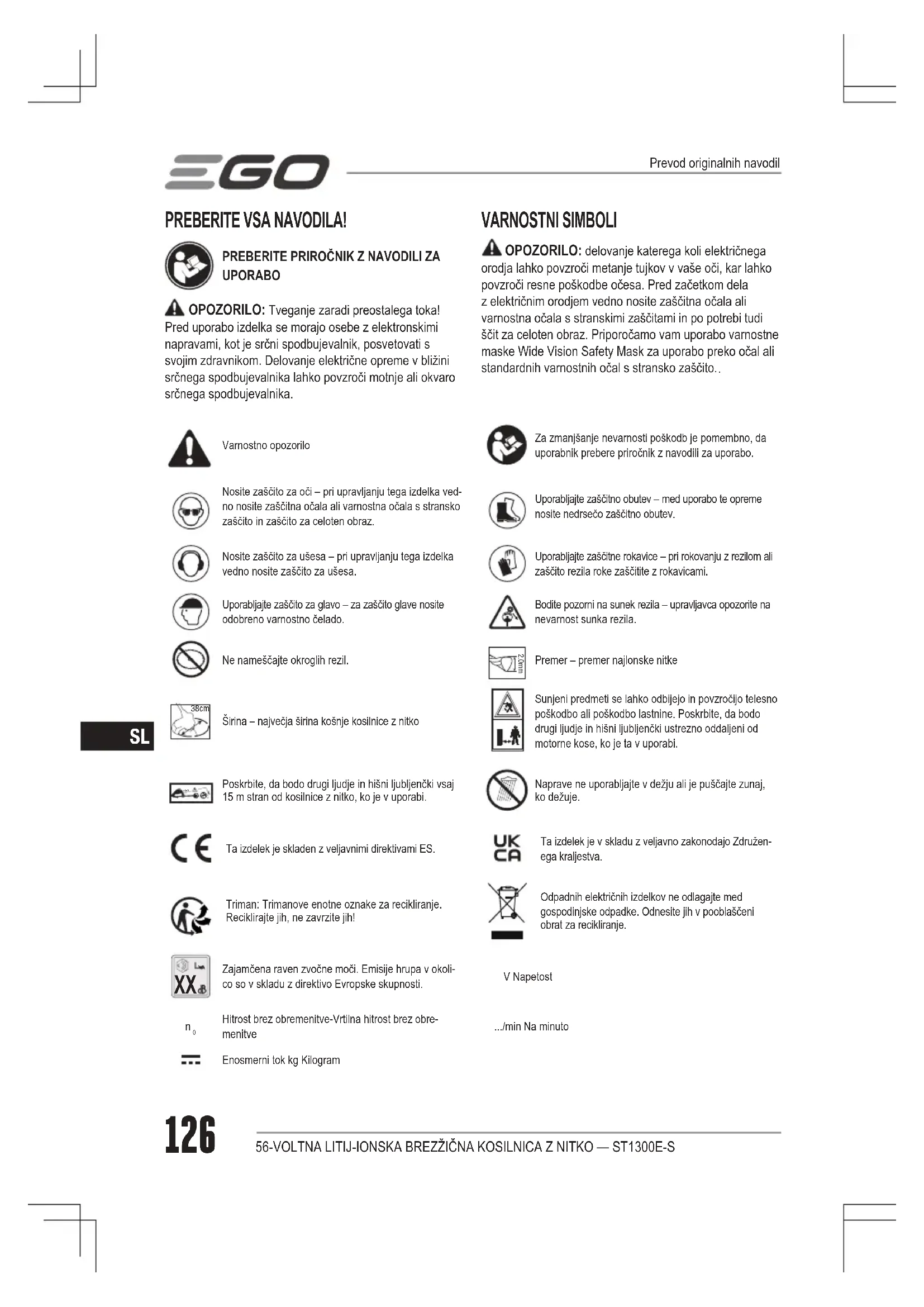

NAVODILA ZA UPORABO ST1301ES EGO
A OPOZORILO: Tveganje zaradi preostalega toka! Pred uporabo izdelka se morajo osebe z elektronskimi napravami, kot je srčni spodbujevalnik, posvetovati s svojim zdravnikom. Delovanje elektricne opreme v blizini srčega spodbujevalnika lahko povzroci motnjé ali okvaro srčega spodbujevalnka.
VARNOSTNI SIMBOLI
A OPOZORILO: delovanje katerega koli elektricnega orodja lahko povzroci metanje tujkov v vase oci, kar lahko povzroci resne poskodbe ocesa. Pred zaetkom dela z elektricnim orodjem vedno nosite zašitna ocala ali varmostna ocala s stranskimi zašitami in po potrebi tudi šcit za celoten obraz. Priporočamo vam uporabo varnostne maske Wide Vision Safety Mask za uporabo preko ocal ali standardnih varnostnih ocal s stransko zašito..
Varnostno opozorilo
Nosite zašcito za oči - pri upravljanju tega izdelka vedno nosite zašcitna očala ali varmostna očala s stransko zašcito in zašcito za celoten obraz.
Nosite zašcito za ušesa - pri upravljanju tega izdelkavedno nosite zašcito za ušesa.
Uporabljaite zaicito za glavo -za zaicito glave nosite odobreno varmostno celado.
Sirina - majvečja sirina kosnje kosilnice z nitko
Poskrbite, da bodo drugi Ijudge in hisi Ijubljencki vsaj 15 m stran od kosilnice z nitko, ko je v uporabi.
Ta izdelek je skladen z veljavnimi direktivami ES.
Triman: Trimanove enotne oznake za recikliranje. Reciklajte jih, ne zavrzite jih!
Zajamcena raven zvočne moci. Emisije hrupa v okoli-co so v skladu z direktivo Evropske skuposti.
n.
Hitrost brez obremenitve-Vrtilina hitrost brez obrenitve
一
EnosmernitokkgKilogram
Za zmanjsanje nevarnosti poskodb je pomembno, da uporabnik prebere prirocnikznavodili za uporabo.
Uporablajte zašitno obutev - med uporabo te opremo nositne nadseco zašitno obutev.
Uporabljate zacitne rokavice - pri rokovanju z rezilom ali zacitro rezila roke zacitite z rovakicami.
Bodite pozorni na sunek rezila - upravljavca opozorite na nevarnost sunka rezila.
Premer-premernajlonske nitke
Sunjeni predmeti se lahko odbijejo in povzrocijo telesno poskodbo ali poskodbo lastnine. Poskrbite, da bodo drugi Ijudje in hisi Ijublencki ustrezno oddaljeni od motorne kose, ko je ta v uporabi.
Naprave ne uporablajte v dezju ali je puscajte zunaj, ko dezuje.
Ta izdelek je y skladu z veljavno zakonodajo Zdruzenega kraljestva.
Odpadnih elektrichnih izdelkov ne odlagaje med gospodinjske opadke. Odnesite jih v pooblascni obrat za recikiranje.
V Napetost
.../min Na minuto
TEHNICNI PODATKI
| Napetost 56 V | ... | |
| No Load Speed | Visoko:6500/minNizko:5200/min | |
| Mehanizem za košnjo udarna glava | ||
| Vrsta nitke za košnjo | 2,0mm NylonTwist linka | |
| Širina košnje 33 cm | ||
| Priporočena delovna temperatura 0°C-4 | 0°C | |
| Priporočena temperatura za shranjevanje | -20°C-70°C | |
| Teža (baterjskega sklopa) 2,76 kg | ||
| Izmerjena raven zvočnegа tlaka LWA | 92,1 dB(A)K=1,6 dB(A) | |
| Max. Raven zvočnegа tlaka v ušesu upravljavca LPA | 72,6 dB(A)K=2,5 dB(A) | |
| Zajamčena raven zvočnega tlaka LwA(glede na 2000/14/EC) | 94 dB(A) | |
| Vibracije an | Sprednji ročaj za prijem | 3,3 m/s2K=0,9 m/s2 |
| Zadnji ročaj | 1,9 m/s2K=1,5 m/s2 | |
Deklarirana skupna vrednost vibracij je bila izmerjena v skladu s standardno preskusno metod in se lahko uporabi za medsebojno primerjavo razlicnih orodij;
Navedena skupna vrednost vibracij se lahko uporabi i predhodne ocene izpostavljenosti.
OPOMBA: Emisije vibracij se lahko med dejanso uporabo elektricega orodja razlikujejo od deklarirane vrednosti, pri kateri se orodje uporablja. Z namenom zašcite upravljavca mora uporabnik v dejanskih pogojih uporabe nositi rokavice in zašcitoo za ušesa.
SEZNAM PAKIRANJA (Sika A1)
OPIS
SPOZNAJTE SVOJ PUHALNIK (slika A1)
- Sprozilec
- Zadnji ročaj
- Sprözilec
- Stikalo za prerigagajanche hitrosti
-
Mehak rokav
-
Nastavlji vsprednji rocaj za prijem
- Glava kosilnice z nitko (udarna glava)
- Gumb udarne glave
- Rezilo z nitko
- Sctnik
- Mehanizem za izmet
- Elektricni kontakti
- Zaklep
- Gumb za sprostitev baterije
SESTAVA
RAZPRTJE GREDI
A OPOZORILO: gredi ne drzite za spoje, da si ne prisicipnete dlani ali prstov.
A OPOZORILO:rezalnika ne poskusajte zagnati, dokler je gred blokirana. Previdno razprite gred in pri tem poskrbite, da kabel ostane v gredi, nato pa zablokirajte gred zdvema vijakoma, ki ju privije s prilozhenim izvjacem (sliki B1 in B2).
MONTAZA SCTNIKA
Luknj e za monta zo sctnika poravnajte in nato sctnik zaklenite na podnozje gredi z dvema vijakoma. Prepricajte se, da je sctnik pritjen v skladu s sikama C. Kakrsna koli drugacna namestitev bo povzrocla veliko nevarnost.
MONTAZAINPRILAGAJANJESPREDNJEGA ROCAJA ZA PRIJEM
Sprednji rocaj za prijem potisnite na gred (sika E), nato vstavite pritrdilni blok v rezo rocaja (sika F), namestite zaklepno palico in ju zaklenite z matico (sika G). Zaporedje pri Kazanje slya D. Nazadnje, preragodite polozaj sprednjega rocaja za prijem, takto, da boste imeli pri uporabi kosilnice z nitko roku iztegnjeno (sika H), nato pa zaklenite vzvod zaklepne palice (sika I).
Sliki D in H: za opis delov glejte spodaj:
| D-1 | Sprednji ročaj za prijem D-4 | Matija | |
| D-2 | Zaklepna palica H-1 Mehak | rokav | |
| D-3 | Pritrdilni bloc H-2 | Nalepka z opozorilom |
OPOMBA: Sprednji ročaj za prijem mora biti obrjen navzgor proti vrhu ročaja.
A OPOZORILO: Sprednji rocaj za prijem fiksirajte samo pred mehkim rokavom na gredi.
A OPOZORILO: Orodja ne morete uporabljati brez zanesljve fiksacije sprendjega rocaja za prijem.
DELOVANJE
A OPOZORILO: Cetudi se dodobraseznanite stem izdelkom, pri rokanjuznjim ne postanite neprevidni. Pomnite, da je brezskrbni delec sekunde dovolj za resno poskodbo.
A OPOZORILO: Vedno nosite zašcito za oči, ki ima varovanje tudi strani. Prav takno nosite zašcito za sluh. Če tega ne storite, vam lahko v oči priletijo predmeti ali pa se lahko zgodijo druge hude poskodbe.
A OPOZORILO: Ne uporabljate priključkov ali dodatkov, ki jih proizvajalec tega izdelka ne priporoča. Uporaba priključkov ali dodatkov, ki niso priporočeni, lahko privede do resnih osebnih poskodb.
A OPOZORILO: Kosilnico z nitko uporabljaje le s primerno nitko za kosnjo trave in podobnega materiala.
Ta izdelek lahko uporabljate za:
Obrezovanje: uporablja se za odstranjevanje trave in pleva ob stenah, ograjah, drevesih in mejah.
Kosnja:uporablja se za kosnjo trave, ki je ze obicajno kosilnico tezko doseci.
OPOMBA: Orodje se lahko uporablja samo za predpisan namen. Kakrsna koli druga uporaba, kot je obrezovanje robov, se smatra za nepravilno uporabo.
PRIKLJUCITEV/ODKLAPLJANJE BATERIJSKEGA SKLOPA
Pred prvo uporabo ga popolnama napolnite.
Napravo uporabljaje le z akumulatorskimi baterijami in polnilniki, navenenimi v sliki A2.
Zaprlikjucitev
Rebra baterije poravnajte z režami za namestitev in baterijski sklop potisnite navzdol, da zašilisičte klik. (sika J)
Za odklaplanje
Pritisnite gumb za sprostitev baterije in baterijski sklop potegnite ven, kot prikazuje slika K.
PRIJEM KOSILNICE Z NITKO
A OPOZORILO: Za upravljane tega orodja se primerno oblecite, da zmanjsate nevarnost poskodb. Ne nosite ohlapnih oblačil ali nakita. Nosite zašcito za oci in sluh. Nosite robustne dolge hlac, škomje in rokavice. Ne nosite katkih hlac, sandalov ali bodite bosi.
Pred upravljanjem kosilnico z nitko držite z obema rokama, eno roko imeje na zadnjem ročaju, drugo pa na sprednjem ročaju za prijem, ki mora biti raven (sika L). Nato preverite za uravnoteženo oporo in primerno razdaljo za kosnjo, ne da bi se upravljavec sklanjal.
ZAGON/ZAUSTEVITEV KOSILNICE Z NITKO
Zagon
Vzvod za odklepanje pritsnite navzdol, in ga drzite v tem položaju. Pritsnite sprozilec, da vkljucite kosilnico z nitko, kot prikazuje slya M.
Zaustavitev
Sprostite vzvod za odklepanje in sprozilec.
OPOMBA: Motor ima dve hitrosti za kosnjoo: pozicija 1 za nizko hitrost in pozicija 2 za visoko hitrost, kot prikazuje slika M. Med kosnjoo enostavno potisnite stikalo za preragajanje hitrosti v položaj, ki vam ustreza.
Slika M: za opis delov gleje spodaj:
A OPOZORILO: Med delovnimi odmori in po koncanem delu iz kosilnice z nitko vedno odstranite baterijski sklop.
UPORABA KOSILNICE Z NITKO
A OPOZORILO: Da se izognete resni telesni poskodbi, nosite ocala ali zašcitna očala ves ěcas upravljanja enote. Na prasnih lokacijah uporabljajte obrazno masko ali protiprasno masko.
Območje rezanja pred vsako uporabo počistite. Odstranite vse predmete, kot so kamni, zdrobljeno steklo, Žeblj, Žica ali vrv, ki jih lahko vrže ali se zapletejo v prikljucek za kosnjno. Na območju nej ne bo otrok, opazovalcev in hisnih lubljenčkov. Otroci, opazovalci in hisni lijubljenčkiNJbododaldjeni vsaj 15 m. Se vedno lahko obstaja nevarnost letecih predmetov za opazovalce. Prisotni njuporabljajo tudi zašćito sluha. Če pristopite, takoj ustavite motor in prikljucek za kosnjno.
Pred vsako uporabo napravo pregleje za poskodovane/obrabljene dele
Preglejte udarno glavo, šcitnik in sprendnj ročaj za prijem ter zamenjaje dele, ki so razpokani, zviti, upognjeni ali kakor koli poškodovani.
Rezilo z nitko na robu sčitnika lahko scasoma postane topo. Priporočljivo je, da ga redno ostrite s pilo ali ga zamenjate z novim rezilom.
A OPOZORILO: Pri montaži šcitnika oziroma ostrenju ali zamenjavi rezila vedno nosite rokavice. Pazite na rezilnašcitniku in dlan zašitite, da se ne urezete.
Kosilnico z nitko po vsaki uporabi očistite.
SVARILO: Ovire v zračnikih bodo prepreçile dovod zraka v ohišje motorja, kar bo vodilo v pregrevanje in poskodbe motorja.
- Orodje očistite le z blagim milom in vlažno krpo. N dovolite, da bi tekocina vystopila v orodje. Nobenega dela orodja nikoli ne potopite v katero koli tekocino.
Zračne odprtne v ohisju motorja njodobové šas proste.
A OPOZORILO: Obrezovalnika nikoli ne cistite z vodo. Pri ciscenju plastichnih delov se izogibajte uporabi topil. Vecina vrst plastike se lahko pri uporabi razlichnih komercialnih topil poskoduje. Za odstranjevanje prahu, umazanje, olja, masti itd. uporabite ciste krpe.
PRILAGAJANJE DOLZINE NITKE
Udarna glava upravljavcu omogocsa sprostitev vec nitke za kosnjo brez zaustavitve motorja. Ko se nitka scefra ali obra-bi, lahko sprostite dodatno nitko tako, da narahlo potolcete gumb udarne glave med delovanjem kosilnice (sika N).
OPOMBA: Sprošanje nitke bo postalo težje tem, ko bo postala nitka krajsa.
A OPOZORILO: Sklopa rezila ne odstranjujte ali spreminajte. Prevelika dolzina nitke bo povzrociila pregrevanje motorja, ki lahko vodi v resno telesno poskodbo.
ZAMENJAVA NITKE
OPOMBA: Vedno uporabljaje priporoceno najlonsko nitko za kosnjo s premerom, ki ni vecji od 2,0 mm. Uporaba drugacne nitke lahko povzroci pregretje ali poškodbe kosilnice z nitko.
A OPOZORILO: Nikoli ne uporabljaje nitke s kovinski ojačitvjo,Žice,vrvi itd.Lahko se odtrgajo in postanejo nevarne.
Obstajata dva načina za zamenjavo nitke za kosnjo:
- Na vreteno navijte novo nitko.
- Namestite prechodno navito vreteno (AS1302, ce je potrebno, je na voljo pri prodajalcu).
Pritisnite dva jezička za sprostitev podnožja vretena in izvlecite držalo vretena (slika O). Izvlecite priblžno 5 m nove nitke za kosnjo. Zložte in zvjte jo na vreteno, kot prikazujeta sliki P in Q. Nato konca nitke povlecite skoti
ločeni zarezi v vretenu (slika R) ter vreteno namestite v držalo takto, da bosta zarezi poravnani z luknjicama v držalu (slika T). Nazadnje reži držala poravnajte z jezičkoma na podnožju vretena ter držalo enakomerno potisnite navzdol. Preprčajte se, da se držalo zaskovi na mesto (slika S).
OPOMBA: Drzalo vretena vedno očistite pred ponovno namestitvijo glave kosilnice z nitko. Drzalo vretena, vreteno in podnožje vretena preglejte za obrabo. Ce je treba,OCRABJNE dele zamenjate.
OPOMBA: Ce nitke ne boste navili v prikazani smeri potem bo glava kosilnice z nitko delovala nepravilno.
Namestitev predhodno navitega vretena
Pritisnite dva jezička za sprostitev podnožja vretena in izvlecite držalo vretena (slika O). Potem predhodno navito vreteno namestite v držalo tako, da zareze poravnate z luknjicama v držalu (slika T). Nazadnje reži držala poravnaje z jezičkoma na podnožju vretena ter držalo enakomerno potisnite navzdol. Prepričajte se, da se držalo zaskovi na mesto (slika S).
Sliki S in T: za opis delov glejte spodaj:
| S-1 | Zavihek | T-1 | Zareza |
| S-2 | Reža | T-2 | Vstavitvena odprtina |
OPOMBA: Prepričajte se, da se jezički na podnožju vretena zaskočijo na mesto, v nasprotnem primuru bo vreteno med delovanjem odpadlo.
VZDRZEVENJE
A OPOZORILO: Pri servisiranju uporabljajte le identiune nadomestne dele. Uporaba drugih delov je tvegana in lahko povzroci skodo na izdelku. Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.
A OPOZORILO: Baterijskih orodij ni potrebno vključiti v elektricno vticnico, zato so vedno v stanju delovanja. Da preprecite resno telesno poskodbo, bodite izjemno previdni pri vdžrževanju, servisiranju ali zamenjavi priključka za kosnio oziroma drugih priključkov.
A OPOZORILO: Da preprecite resno telesno poskodbo, pred servisiranjem, ciscenjem, zamenjavo priključkov ali odstranjevanjem materiala iz enote odstranite baterijski sklop iz orodja.
CISCENJE ENOTE
Enoto o'cistite z vla'zno krho in blagim detergentom.
三GO
Za ciiscenje plasticnegela rocaja ne uporabljaje mochni h cistilnih sredstev. Po skodujego ga lahko dolocena aromatica olja, kot sta olje bora in limone, ter topila, kot je kerozin. Vlaga prav takto lahko ustvari nevarnost elektricnega udara. Vlago obrisite z mehko in suho krpo.
Zračne odprtine v zadnjem delu ohišja očistite z majhno ktračo ali vakuumsko Čistilno krtačo.
Varovanje okolja
Elektricne opreme, iztrošene baterije in polnilnika ne odvrzite med gospodinjske opadke. Izdelek odnesite na pooblaščeni obrat za reciklaranje in ga zavrzite loćeno. Elektrica orodja je treba odnosti na obrat za reciklaranje in ga reciklirati na okolju prijazen način.
Shranjevanje enote
Kadar ni v uporabi, iz kosilnice z nitko odstranite baterijski sklop.
- Orodje pred shranjevanjem temeljito očistite.
Shranite ga v suhem in dobro zracenem prostoru, ki se zaklepa ali je dvignjen, da ne bo na dosegu otrok. Enote ne shranjute na ali v blizino gnojil, bencina ali drugih kemikalij.
ODPRAVLJANJE TEZAV
| TEžAVA VZROK REŠITEV | ||
| Kosilnica z nitko se ne vključi. | ■ Baterijski sklop ni pritrjen na kosilnico z nitko. ■ Med kosilnico z nitko in baterio ni elektricnega stika. ■ Baterijski sklop je izpraznjen. ■ Vzvod za odklepanje in sprežilec nista bila pritsnjena hkrati. | ■ Baterijski sklop pritrdite na kosilnico z nitko. ■ Odstranite baterijo, preverite kontakte in ponovno namesite baterijski sklop. ■ Napolnite baterijski sklop. ■ Vzvod za odklepanje pritsnite navzdol in ga pridžite, nato pritsnite sprežilec, da vklučite kosilnico z nitko. |
| Kosilnica z nitko se med delovanjem ustavi. | ■ Na kosilnici z nitko ni namešćenega šcitnika, kar je povzročilo predolgo nitko in preobrenmenost motorja. ■ Uporabljate težko nitko za košnjo. ■ Gred motorja ali glava kosilnice nitke je zamašena s travo. ■ Motor je preobrenmenen. ■ Baterijski sklop ali kosilnica z nitko je prevroča. ■ Baterijski sklop je odklopljen iz orodja. ■ Baterijski sklop je izpraznjen. | ■ Odstranite baterijski sklop in šcitnik namesite kosilnico z nitko. ■ Uporabljate standardno najonsko nitko s premerom do 2,0 mm. ■ Ustavite kosilnico z nitko, odstranite baterijo in odstranite travo iz gredi motorja in glave kosilnice z nitko. ■ Glavo kosilnice z nitko odstranite iz trave. Motor bo zopet deloval, ko boste odstranili obretenitev. Pri košnji premikajte glavo kosilnice z nitko v in iz trave ter je ne ob enem rezu ne premaknite več kot 20 cm. ■ Baterijski sklop ali kosilnico z nitko ohladite di temperature, ki je nižja od 67 °C. ■ Ponomno namesite baterijski sklop. ■ Napolnite baterijski sklop. |
| Glava kosilnice z nitko ne podaja nitke. | ■ Gred motorja ali glava kosilnice nitke je zamašena s travo. ■ Na vretenu ni dovolj nitke. ■ Glava kosilnice z nitko je umazana. ■ Nitka je zapletena na vretenu. ■ Nitka je prekratka. | ■ Ustavite kosilnico z nitko, odstranite baterijo in odstranite travo iz gredi motorja in glave kosilnice z nitko. ■ Odstranite baterijo in namesite nitko. Pri tem sledite navodilom v razdelku «ZAMENJAVA NITKE« tega priročnika. ■ Odstranite baterijo in očistite vreteno, držalo vretena in podnožje vretena. ■ Odstranite baterijo, odstranite nitko z vretena in jo ponomvno navijte. Pri tem sledite navodilom v razdelku «ZAMENJAVA NITKE« tega priročnika. ■ Odstranite baterijo in povlěcite nitko, medtem ko izmenično pritiskate in sprostite gumb udame glave. |
| TEŽAVA VZROK REŠITEV | ||
| Trava se ovija okrog glave kosilnice z nitko in ohišja motorja. | ■ Travo režite pri tleh.. | ■ Visoko travo kosite z vrha navzdol in je naenkrat ne pokosite več kot 20 cm, da preprećite ovijanje. |
| Nitka ne kosi dobro. | ■ Rezilo z nitko na robu šcitnika postalo topo. | je ■ Naostrite ga s pilo ali ga zamenjate z novim rezilom.. |
GARANCIJA
GARANCIJSKA POLITIKA DRUZBE EGO
Za popolne pogoje garancjske politike druzbe EGO obiscite spltevo stran egopowerplus.com.
