Značka	EGO
Model	ST1301ES
Typ produktu	Bezdrátový vyžínač trávy
Jmenovité napětí	56 V
Otáčky naprázdno (vysoké)	6500 /min
Otáčky naprázdno (nízké)	5200 /min
Mechanismus řezání	Narážecí hlava (bump feed)
Typ řezného vlákna	Nylon twist, průměr 2,0 mm
Šířka řezu	33 cm
Hmotnost (bez baterie)	2,76 kg
Doporučená provozní teplota	0 °C až 40 °C
Doporučená skladovací teplota	-20 °C až 70 °C
Naměřená hladina akustického výkonu (LWA)	92,1 dB(A) (K=1,6 dB(A))
Garantovaná hladina akustického výkonu (LWA)	94 dB(A)
Hladina akustického tlaku (LPA)	72,6 dB(A) (K=2,5 dB(A))
Vibrace (přední pomocná rukojeť)	3,3 m/s² (K=0,9 m/s²)
Vibrace (zadní rukojeť)	1,9 m/s² (K=1,5 m/s²)
Napájení	Lithium-iontová baterie 56 V (není součástí)
Pomocná rukojeť	Nastavitelná, s aretační pákou
Ochranný kryt	Součástí, s nožem na řezání vlákna
Bezpečnost	Odemknutí páky + spoušťový spínač, vyžadována ochrana očí a sluchu
Údržba	Čištění vlhkým hadříkem a jemným mýdlem; neponořovat
Záruka	Viz egopowerplus.com
Země původu	Neuvedeno

Často kladené otázky - ST1301ES EGO

Jak spustit vyžínač trávy EGO ST1301ES?

Stiskněte a podržte odemknutí páky. Poté stiskněte spoušťový spínač pro zapnutí nástroje. Pro zastavení obě uvolněte.

Jak nastavit rychlost motoru?

Použijte tlačítko nastavení rychlosti na rukojeti. Poloha 1 pro pomalou, poloha 2 pro rychlou rychlost.

Jak prodloužit řezné vlákno?

Za chodu motoru lehce udeřte nárazovým tlačítkem o zem. Nárazová hlava automaticky uvolní nové vlákno.

Jaký typ řezného vlákna použít?

Používejte výhradně nylonové twist vlákno o průměru 2,0 mm nebo menším. Nikdy nepoužívejte provaz, kovový drát nebo vyztužené vlákno.

Jak vyměnit řezné vlákno?

Dvě metody: navinout nové vlákno na cívku (asi 5 m) nebo nainstalovat předem navinutou cívku (ref. AS1302). Postupujte podle kroků demontáže hlavy a navíjení v manuálu.

Jakou baterii použít s tímto vyžínačem?

Používejte výhradně baterie EGO 56 V uvedené v manuálu (obr. A2). Vložte baterii zarovnáním drážek až do zacvaknutí. Pro vyjmutí stiskněte tlačítko uvolnění.

Jaká jsou základní bezpečnostní opatření?

Vždy používejte ochranu očí a sluchu. Nenoste volné oblečení. Udržujte osoby a zvířata ve vzdálenosti více než 15 m. Nepoužívejte za deště.

Co dělat, když vyžínač nenastartuje?

Zkontrolujte, zda je baterie správně vložena a nabita. Vyčistěte kontakty. Ujistěte se, že stisknete současně odemknutí páky a spoušťový spínač.

Jak čistit a skladovat nástroj?

Čistěte vlhkým hadříkem a jemným mýdlem. Neponořujte. Vyjměte baterii. Skladujte na suchém a větraném místě, mimo dosah dětí.

Kde sehnat náhradní díly?

Náhradní díly (předem navinutá cívka, řezný nůž atd.) jsou k dispozici u autorizovaných distributorů EGO. Další informace najdete na webu egopowerplus.com.

NÁVOD K OBSLUZE ST1301ES EGO

VAROVANI: Zbytkové riziko! Lidé s elektronickymi pristroji, jako jsou např. kardiostimátory, by se měli pred použitím toho vyrobku poradit se svym lékářem. Použití elektrického zařizení v těsné blízkosti kardiostimátoru muže zpúsobit narušeni Činnosti nebo poruchu kardiostimátoru.

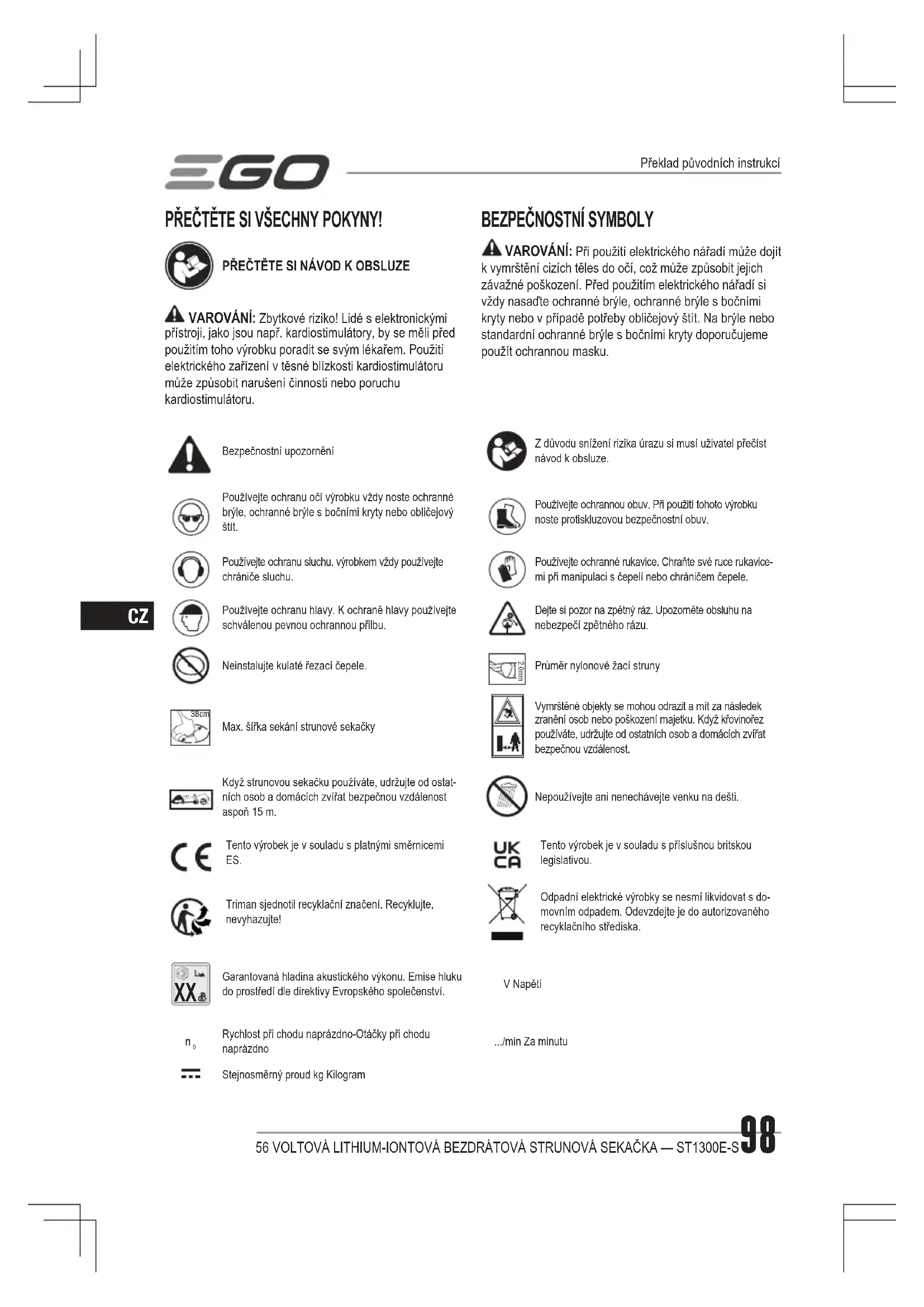

BEZPECNOSTNI SYMBOL

A VAROVI: Pri pouziti elektrického nařadi muže dojit k yvmrsteni cizich tles do oci, což muže zpúsobit jejich závažné poskozeni. Pred pouzitim elektrického nařadi si vždy nasadte ochrannes bryle, ochrannes bryle s bočnimi kryty nebo v pripadě potřeby obličejový stít. Na bryle nebo standardní ochrannes bryle s bočnimi kryty doporučujeme použit ochrannou masku.

Bepeznochstini upozorneni

Pouziveje ochranu oci vyrobku vzydny nods ochranné bryle, ochranné bryle s bočnimi kryty nebo oblicejov Štǐ.

Pouziveje ochranu slachu. vyrobkm vzydpoziveje chraniie slachu.

Pouzíveje ochranu hlavy. K ochrané hlavy pouzíveje schvalenou pevnou ochrannou pīlbu.

Neinstalujte kulaté fezaci Čepele.

Max. šīfka sekání strunové sekačky

Kdyz strunovou sekačku používáte, udržujte od ostatinich osob a domácich zvirat bezpečnou vzdalenost aspon 15 m.

Tento vyrobek je v souladu s platnymi smernicemi ES.

Triman sjednotil recyklacni značeni. Recyklujte, nevyhazujte!

Garantovana hladina akustického vykonu. Emise hluku do prostredi direktivity Evropského spelečenstvi.

n。

Rychlost pfi chodu naprazdno-Otacky pfi chodu naprazdno

一

Stejnosmérny proud kg Kilogram

Z duvodu sni zen rizika urazu si musi uzivatel pfcicl navod k oblsze.

Pouziveje ochrannou obuv. Piri pouziti tohoto vyrobku noste protiskluzovou bezpečnostnì obuv.

Pouziveje ochrnané rukavice. Chrante své ruce rukavicem pri manipulaci s cepeli nebo chraničem cepele.

Dejte si pozar na zpétný ráz. Upozoměte obsluhu na nebezpecí zpétného rázu.

Prümér nylonové zaci struny

Vymrstehé objekty se mohou odrazit a mit za následek zranéni osob nebo poškozeni majetku. Kdyz krovinorez používáte, udržujte od ostatnich osob a domácích zvlifat bezpečnou vzdálenost.

Nepouziveje ani nenechavveje venku na desti.

Tento vyrobek je v souladu s prislu-snou britskou legislativou.

Odpadni elektrické výrobyk se nesmí likvidovat s domovnim opdadem. Odevzdejte je do autorizovaného recyklacniho střediska.

V Napěti

.../min Za minutu

SPECIFIKACE

Napěti 56 V		-
Rychlost pri chodu naprázdno		Vysoké: 6500 /min Nízké: 5200 /min
Žaci mechanizmus Strunová hlava
Typ Žaci struny		2.0mm Nylonové lanko twist
Šířka sekáni 33 cm
Doporčovaná provozní teplota 0°		C-40°C
Doporčovaná teplota skladování		-20°C-70°C
Hmotnost núžek (bez akumulátoru)		2,76 kg
Měřená hladina akustického vykonu LWA		92,1 dB(A) K=1,6 dB(A)
Maximálné hladina akustického tlaku na sluch obsluhy LPA		72,6 dB(A) K=2,5 dB(A)
Zaručená uroven akustického vykonu LWA (měřeno podle směrnice 2000/14/ES)		94 dB(A)
Vibrace ah	Přednì pomocné rukojet'	3,3 m/s2 K=0,9 m/s2
	Zadné rukojet'	1,9 m/s2 K=1,5 m/s2

Celkova deklarovaná hodnota vibraci byla naměřena podle standardnízkusební metody a lze ji použit ke srovnájs jiným náradim;
Celkovou deklarovanou hodnotu vibraci lze pouzit také k pbreznému stanoveni expoiznich limitu.

POZNÁMKA: Emise vibraci pīn konkrétnim použiti elektrického nařadi se mohou lisit od deklarované hodnoty, pī které se nařadi používa; z dūvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podminkách nosit rukavice a chránic slechu.

1. Spoust
2. Zadni rukojet
3. Páka pojistky
4. Spinač nastaveni rychlosti

5. Měkké pouzdro

6. Stavitelná přední pomocné rukojet

7. Strunová hlava (žací hlava)
8. Regulator struny
9. Vyzinaci kotouc
10. Kryt
11. Uvolnovaci mechanizmus
12. Elektrické kontakty
13. Zapadka
14. Tlacitko pro uvoleni akumulatoru

MONTAZ

ROZBALENI HRIDELE

VAROVANI: Nedrzte hfdel za kloby, aby nedoslo k sevreni rukou nebo prstu.
VAROVANI: Nepokousejte se nastartovat zahradnicke nuzky, dokud neni hridel zajistena. Opatrné Rozlozte hridel tak, aby kabel zustal uvnit hvidele a zajistete jej dvema srouby dodanym klicem (obr. B1 a B2).

MONTAZ KRYTU

Srovnejte upevnovaci otvory krytu s montaznimi otvory a upevnete kryt ke spodni casti hridele s pomoci dvou sroubu. Zkontrolujte, zda je kryt upevnen podle obr. C, obracene upevneni predstavuje vysoke riziko!

MONTAZ A NASTAVENI PREDNI POMOCNE RUKOJETI

Nasadte prnedni pomocnou rukojet na hridel (obr. E), ylozte upinaci bloc do otvoru rukojeti (obr. F), namontujte pojistnou tyc a zajistete kridlovou matici (obr. G). Postup jeznazornen na obr. D. Nakonec nastavte polohu prnedni pomocné rukojeti tak, aby byla vase pri pouziti sekacky natazena (obr. H) a zajistete pačku zámku tyce (obr. I).

D-1	Předné pomocné rukojeť D-4 Křid	ová matice
D-2	Pojistné týč H-1 Měkké pôuzdro
D-3	Upírací blok H-2 Výstržný štětek

POZNÁMKA: Predni pomocna rukojet musi byt natočena vzhuru tak, aby směrovala k horni casti rukojet.

VAROVANI: Predni pomocnou rukojet upevnjte vhyradne pred mekke pouzdro na hirdeli.
VAROVANI: Nafadi netze pouzivat bez spolehlive upevnene predni pomocne rukojeti.

POUZITI

VAROVÁNÍ: Dbejte, abyste se poseznáménis výrobkem nestali neopatrní. Nezapomínejte, ze stači chvile nepozornosti a muže se stat vázné uyraz.

VAROVÁNÍ: Vždy používejte ochranu oči s bočnímí kryty. Spolu schránicem sluchu. Pokud tak neučinite, muže dojit k vymrěstěni prědětu do oči, nebo pripadné jiným važnám urazúm.

VAROVÁNÍ: Nepoužívejte nástavce nebo
přilušenstvi, které nedoporčuje vyrobce tohoto vyrobku.
Použítí nedoporčenych nástavcú a přilušenství muže
věst k váznému urazu.

VAROVÁNÍ: Strunovou sekačku vybavenou vchodnou strunou používejte vyhradné k sekáni trávy a podobných materialú.

Vyrobek lze pouzit k nasledujicim ucelum:

Zarovnani: slouží k odstraněné trávy a plevele u zdi, plotu, stromù a obrubnikú.

Sekani: slouží k sekani trávy, která je pro běznou sekačku obtízně dostupné.

POZNÁMKA: Náradí se smí použivat pouze k vyhrazenému učelu. Jakékoliv jiné použiti, např. uprava rohú, se považuje za nesprávné.

INSTALACE/VYJMTI AKUMULATORU

Pred prvnim pouzitim akumulator nabijte.

Používejte pouze akumulátory a nabiječky uvedné na obr. A2.

Instalace

Srovnejte Žebrováni akumulátoru s instalacnimi drázkami a tlačte baterii dokud neuslysite „kliknuti". (obr. J)

Vvjmuti

Stiskněte tlačítko pro uvolnéni akumulátoru a vytáhněte jej, jak je znázorněno na obr. K.

JAK DRZET STRUNOVOU SEKACKU

VAROVÁNI: Pro práci s timto náradim se vchodné ob- lékněte, abyste snizili riziko urazu. Nenoste volny oděv ani sperky. Používejte ochranu oči a chraniče sluchu. Noste odolné, dlouhé kalhoty, pevné boty a rukavice. Nenoste krátné kalhoty, sandály ani nechod'te bosí.

Prid spustenim drzte sekacku obema rukama, Jednou rukou za zadni rukojet a druhou, ktera musi byt natazena (obr. L) za predni pomocnou rukojet. Zkontrolujte vyvä Zeny

postoj a správnou Žaci vzdálenost, aniž by se musela obsluha prěklonit.

SPUSTENI/VYPNUTI STRUNOV SEKAÇY

Spusteni

Stlačte páku pojisty a držte ji v teto poloze. Stisknutim spoustě zapnéte strunovou sekču, jak je znázorněno na obr. M.

Zastaveni

Uvolnete paku pojistky a spoust'.

POZNÁMKA: Motor má dvě rychlosti pro sekáni, polohu „1" pro nizši rychlost a polohu „2" pro vyší rychlost, jak je znázomeno na obr. M. Staci pri sekáni prepnut spinač nastavení rychlosti do príslušné polohy.

Obr. M, následuje popis dlù:

M-1 Poloha 1

M-2 Poloha 2

VAROVÁNÍ: Pri prestávce a po skončeni práce vždy vyjměte akumulátor ze strunové sekačky.

POUZITI STRUNOV SEKACHKY

VAROVÁNÍ: Aby nedoslo k važnému urazu, používeje vždy pri práci s tímto naRADím ochrannes bryle. V prašné prostřédí používeje ochrannou masku nebo protiprachový respirátor.

Pred každym pouziti m yvčistete prostor, kde budetesthihat. Odstrańte veskeré predméty, jak je sou napr. kameny, Rozbité sklo, hrebíky, dráty nebo provazy, které mohou být vrženy, nebo se mohou do zaciho nástavce zaplěst. Z prostoru vyžěnte deti, ostatni osoby a domáci zviřata. Minimalni beczpečná vzdalenost pro deti, ostatni osoby a domáci zviřata je 15m; stále však hrozi rizikozasazení ostatničos obod vymrstěnymi predméty. Ostatním osobám doporučte použiti ochrany oči. Pokud se k vámnekdo blíź, okamžitě vypněte motor a zaci nástavec.

Pred kazdym pouzitim zkontrolujte poskozeni/ opotrebeni dilu

Zkontrolujte strunovou hlavu, kryt, prédni pomocnou rukojet' a vyměnte dily, ktere jsou prasklé, zdeformované, ohnuté nebo jinak poskozené.

Vyzinaci kotouc na okraji krytu se muze casemztupit. Doporučujeme vyzinaci kotouc pravidelné brousit pilíkem, nebo jej vyměnit za nový.

VAROVÁNÍ: Při montáží krytu, broušeni nebo vyměné kotouče vždy používejte rukavice. Pozor na nuz na krytu, chrante si ruce prěd pořezánim.

Po kazdem pouziti sekačku vycistěte.

A UPOZORNENI: Pnekzky ve vetracich otvorech zabrani proudeni vzduchu do pouzdra motoru, coz povedek prehrati nebo poskozeni motoru.

K cishteni naradi pouzivejte pouze neagresivni mydlo a vhlky hadr. Dbeje, aby do naradin nepronikla zdne kapalina; zdny dil toto naradi nikdy neponorujte do kapaliny.
Udrzujte vetraci otvory pouzdra motoru a hridele vzdy v cistote

A VAROVANI: K cisteni nuzek nikdy nepouzivejte vodu. K cisteni plastovych dilu nepouzivejte Rozpoustedla. Vetsina plastu je nachylnak poskozeni ruznymi typy komercnich Rozpoustedel. K odstraneni necistot, prachu, oleje, maziva atd. pouzijte cisty hadr.

NASTAVENI DELKY ZACI STRUNY

Strunová hlava umozhne obsluze vice vysunout zaci strunu bez zastaveni motoru. Kdyz se struna roztrefpi nebo opotbrebi, Ize vysunou dalsi CAST struny lehkymPokplepanim na regulatoru struny ozem pri praci se sekačkou (viz obr.N).

POZNÁMKA: Vysouvání struny se stavá obtíznějím se zkracovámim zaci struny.

VAROVANI: Nevjimeje ani neupravujte sestavu vyzinacho kotouce. Nadmerná delka struny zpusobí prehrati motoru, coz muze vest k vaznemu urazu.

VYMENA STRUNY

POZNÁMKA: Vždy používejte doporučenou nylonovou strunu s prúmerem, který nepresahuje 2,0 mm.Použiti jiné struny, než je uvedeno, muže zpúsobit prehřátnebo poskození strunové sekačky.

VAROVANI: Nikdy nepouzivejte kovem vyztuzené struny, draty, sinury atd. Mohou se odlimat a stat nebezpecnymi projektily.

Existuji dva zpusoby vymeny zaci struny:

1. Navinout na civku novou strunu.
2. Instalovat predem navinutou civku (AS1302, v pripadé potřeby je k dostání u prodejcu).

Navinuti nové struny na civku

Stisknete dve uvolnovaci zapadky na spodni strane civky a vytahnete drzak civky (obr. O). Odmotejte prbliznne 5m nové zaci struny. Prenozte ji a navihte na civku, jak je znazorneno na obr. P a Q. Pak provleknefte konce struny dvema protilehlymi zafezy v cive (obr. R) a nasadte civku na drzak tak, aby byly zafezy vyrovnase ocky (obr. T).

Nakonec srovnejte drážky držák se západkami na spodni straně civky a zatlače držák rovnoměrně dolů tak, aby zapadl na mistro (obr. S).

POZNÁMKA: Pred montázi hlavy sekacky vždy vycistete drzák civky, civku a spodni cást civky. Zkontrolujte opotbrebeni drzaku civky, civky a spodni casti civky. V pripadé potreby opotbrebované dily vyměnte.

POZNÁMKA: Pokud nenavinete strunu v uvedeném sméru, nebude hlava sekáčky pracovat správně.

Instalace predem navinute civky

Stisknete dve uvolnovaci zapadky na spodni strane civky a vytihnete drzak civky (obr. O). Pak umistete predem navinutou civku na drzak se zarezy vyrovnanyi s ocky drzaku (obr. T). Nakonec srovnejte drzky drzaku se zapadkami na spodni strane civky a zatlachte drzak rovnomerné dolu tak, aby zapadna na misto (obr. S).

Obr. S a T, následuje popis dlù:

S-1 Západka T-1 Zářez
S-2 Drážka T-2 Očko

POZNÁMKA: Dbejte, aby západky na spodni strané civky zapadly na misto, nebo civka práci vypadne.

UDRZBA

VAROVANI: Pri opravach pouzivejte pouze originni nahrdni dily. Pravideln stroj kontrlujte a udrujte. Z duvodu bezpecnosti by mel vsechny opravy provadet kvalifikovany servisni technik.
VAROVANI: Akumulatorov naRADi se nemusi zapojovat do elektrické zasuvky, proto jsou vzdy v provoznim stavu. Aby nedoslo k vaznemu urazu, venujte zvysenou pozornost a peci udrzbe, servisu, vymene zaicho nebo jineho nastavce.
VAROVANI: Aby nedoslo k vaznému urazu vyjmete préd servisem, cisténim, vymenou nastavcu nebo odstranénim materialu naradi akumulator.

CISTENI NARADI

Naradi cistete vlhkym hadrem s neagresivnim cisticim prostfedkem.
Na plastové pouzdro nebo rukojet nepoužívejte zádné silné cistici prostředky. Mohou být poskozeny některymi aromatickymi oleji, jako např. borovicovém nebo citronovém a Rozpoustědly, jako např. petrolej. Vlhost muze rovně zpúsobit riziko urazu elektrický proudem. Veskerou vlhost setfete suchým mekkým hadrem.

K cisteni vetracich otvor od necistot a prekazek na zadni casti pouzdra pouzijte maly kartac nebo proud vzduchu z malho vysavae.

SKLADOVÁNÍ NÁRADI

• Pokud strunovou sekačku nepoužíváte, vyjměte z ní akumulátor.
  Naradi prd uskladnemir radne yvistete.
  Naradi skladujte na suchem, dobre vetranem, uzamcenem nebo vvysenem miste mimo dosah deti. Naradi neskladujte v blizkosti hnojiv, benzinu nebo jinych chemickychlatek.

Ochrana zivotniho prostre di

Elektrické zařizení, nabijecku a baterie / nabijeci baterie nevhazujte do domovniho odpadu! Predejte tento vyrobek autorizované recyklacni společnosti ke triděnému sberu. Elektrické nařadi musi byt vraceno do zařizení k ekologické recyklaci.

ODSTRAÑOVÁNÍ PROBLEMU

PROBLEM PRICINA	RESENI
Strunová sekačka se nespustí.	■ K sekačce není pripojen akumulátor. ■ Bez elektrického kontaktu mezi sekačkou a akumulátorem. ■ Akumulátor je vybitý. ■ Páka pojistky a spoustnéjsou stisknuté současně.	■ Nasad'te akumulátor na sekačku. ■ Vyjměte akumulátor, zkontrolujte poly a znovu jej nainstalujte. ■ Nabijte akumulátor. ■ Stlaché páku pojistky, držte ji a stisknutim spoustě zapné strunovou sekačku.
Pře sekání se strunová sekačka zastaví.	■ Na sekačce není namontovár kryt, což má za následek pržilíš dlouhou Žací strunu a prětižení motoru. ■ Je použita těžká Žací struna. ■ Hřidel motoru nebo strunová hlava jsou zablokované trámou. ■ Motor je prětižen. ■ Akumulátor strunové sekačky pržilíš horký. ■ Akumulátor je odpojený od nářadi. ■ Akumulátor je vybitý.	■ Vyjměte ze sekačky akumulátor a namontujte kryt. ■ Použivejte výhradné nylonovou Žací strunu s prüměrem maximálné 2,0mm. ■ Zastavte sekačku, vyjměte akumulátor a odstraťné trámou z hřidele motoru a strunová hlavy. ■ Vytráhněte strunovou hlavu z trávy. Motor začne pracovat, jakmile odstranité zatiženi. Pri sekáni pohybjte strunovou hlavou v sekáné trámě tam a zpět, dělka pohybu by neměla prěsáhnout délku 20cm v Jednom tahu. ■ Nechejte akumulátor nebo sekačku zchladnou dokud teplota neklesne pod 67 °C. ■ Znovu nainstalujte akumulátor. ■ Nabijte akumulátor.
Ze strunové hlavy se nevysouvá struna.	■ Hřidel motoru nebo strunová hlava jsou zablokované trámou. ■ Na cíve není struna v dostatečné délce. ■ Strunová hlava je znečistěné. ■ Struna se na cíve zamotala. ■ Struna je prěžiš krátká.	■ Zastavte sekačku, vyjměte akumulátor a odstraťné trámou z hřidele motoru a strunová hlavy. ■ Vyjměte bateri a vyměnte strunu; dodržujte pokyny uvedené v Časti „VYMÉNA STRUNY" v tomto námodu. ■ Vyjměte akumulátor, vyčistěte civku, držák civky a spodní Čast civky. ■ Vyjměte akumulátor, vymotejte strunu z civky a znovu ji naviće; dodržujtePokyny uvedené v Časti „VYMÉNA STRUNY" v tomto námodu. ■ Vyjměte bateri, zatáhněte za strunu a současněPoklejejte na regulator struny.
Kolem strunové hlavy a pouzdra motoru se namotala tráva.	■ Sekányí vysoké trávy na úrovn terényu.	■ Vysokou trávu sektejte shora dolù, pokaždé nevice než 20cm, aby nedocházelo k zamotányi.
Struna neseće dobře.	■ Vyžinaci kotouč na okraji krytu se ztupil.	■ Nabruste vyžinaci kotouč pilnikem nebo jej vyměnte za nový.

ZARUKA

ZÁRUKA SPOLEČNOSTI EGO

Uplne zaručni podminky společnosti EGO naleznete na webové strancé egopowerplus.com.

PRECIATAJE SI VSETKY POKNYI

PRECIATAJE ST NAVOD NA OBSLUHU.

Bezpečnostné upozomenie

Pouzivaje ochranu zraku. Pri praci s tymto vyrobkom vzdy nods ochrane okuliare alebo ochrane okuliare s postrannymi krytmia celotvarovy stit.

Pouzivajte ochranu slachu. Pri praci s tymto vyrobkom vzdty pouzivajte ochranu slachu.

Pouzivajte ochranu hlavy. Pouzivajte schvalenú bezpečnostnu prilbu na ochranu hlavy.

Neinstalujte okruhle rezace Čepele.

Nepoužívajte ani nenechávajte vonku na dázdi.

Tento vyrobok je v sulade s prislu snou britskou legislativou.

1. Spustac
2. Zadná rukovat
3. Poistná páčka
4. Prepinač rychlosti

5. Mäkké puzdro

6. Nastavitelná predná pomocné rukovat'

7. Strunová hlava (rezacia hlava)
8. Gombik hlavy
9. Strunová Čepel
10. Chranič
11. Vysunovaci mechanizmus
12. Elektrické kontakty
13. Západka
14. Tlacidlo na uvolnenie baterie

ZOSTAVA

ROZLOZENIE HRIADELA

POZNÁMKA: Predná pomocné rukovát má byt' otočená nahor, aby smerovala k hornej Časti rukováte.

Tento výrobok možete použit' na nižsie uvedné účely:

Kosenie: sluzi na odstranenie travy a buriny pri muroch, plotoch, stromoch a okrajoch.

S-1 Západka T-1 Zářez
S-2 Drážka T-2 Očko

POZNÁMKA: Zabezpečte, aby jazyčky na základni cievky zaskočili, inak sa cievka uvolné počas prevadzky.

UDRZBA

D-1	Predná pomocné rukovát D-4 Kříd	lová matica
D-2	Poistné páčka H-1 Mäkké puzdro
D-3	Upírací Blok H-2 Varovné šítok

PASTABA: Priekine pagalbiné rankena turi buti pasukta i virsu, kad butu nukreipta i rankenos virsu.

[SPÉJIMAS: Priékine pagalbine rankena ant velenon, kinkite tik priesais minkstá mova.

ISPEJIMAS: Sis jrenginys negali buti naudojas, jei kiné pagalbiné rankena nera patikimai pritvirtinta.

NAUDIOJIMAS

AISPÉJIMAS: mokéjimas naudotis irenginiu nesuteikia teises dirbti nerüpestingai. Atsiminkite, kad trumpam atitrauke démesj galite sunkia susizaloti.
