BRUKSANVISNING KM 120250 R D Classic Kärcher

Förden tasi bruk .NO5

Lase/lesne parkeringsbrems NO 5

Trille feiemaskinen for hand NO 5

Taibruk. NO5

Generelle merknader . . . NO 5

Vedlikeholdsarbeider . . . NO 5

Fylledrivstoff. .NO5

Drift. NO 5

För Förste gangs bruk av apparatet, les dette originale bra克斯

Lukke drivstoffkranen.
→ Skru av og tøm avskillerkoppen.
→ Skru av avskillerkoppen.
Apne drivstoffkranen.

Ta av sidekledningen.
Ta av luftfilterhuset.
Skift luftfilterinnsats.

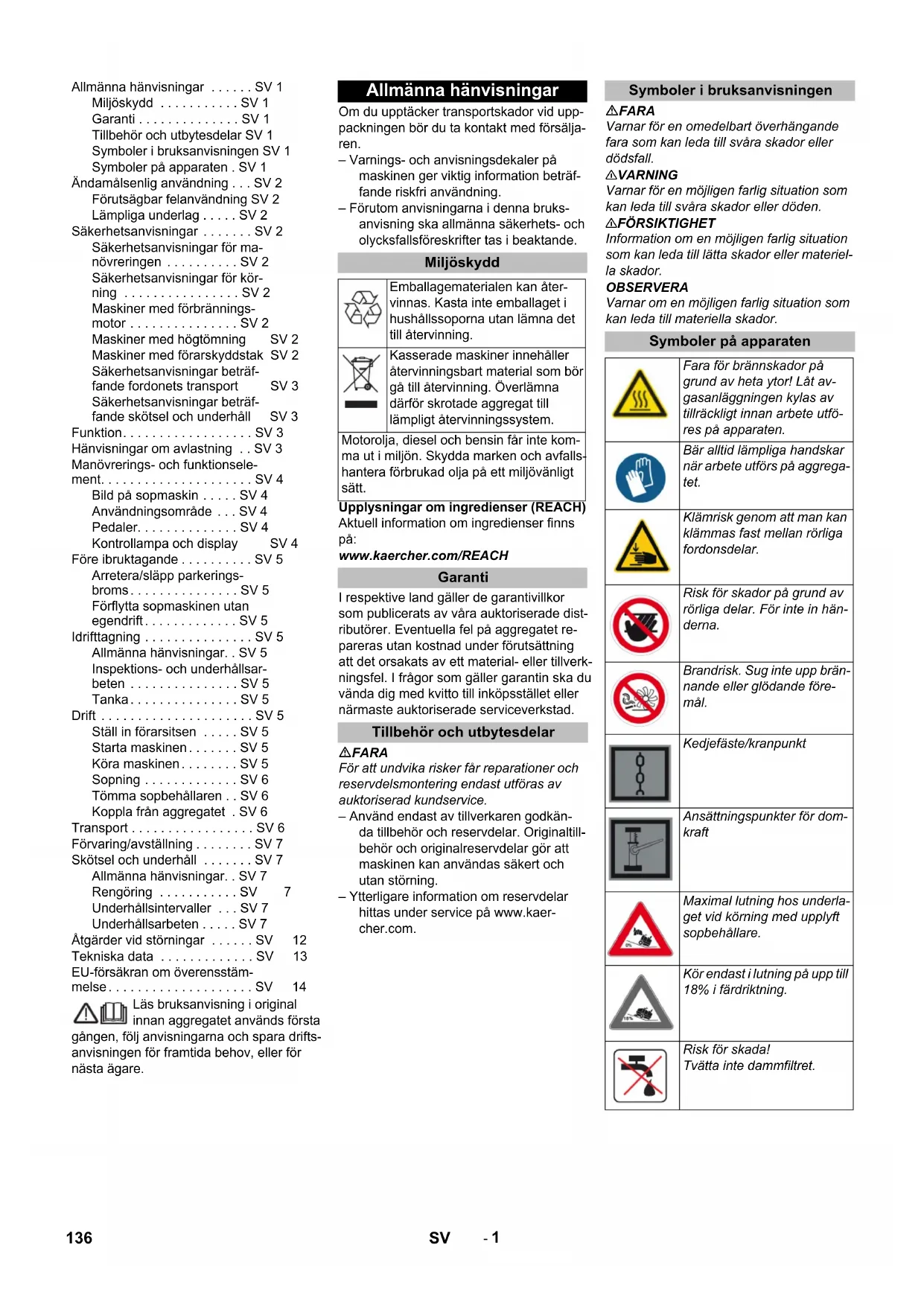

Tillbehör och utbytesdelar SV 1

Symboler i bruksanvisingen SV 1

Symboler pa apparaten . SV 1

Ändamälsenig användning . . . SV 2

Forutsagbar felanvändning SV 2

Lampliga underlag . . . . SV 2

Sakerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sakerhetsanvisningar for ma

novreringen . SV 2

Sakerhetsanvisiningar for kor

ning . SV 2

Maskiner med hegtomning SV 2

Maskiner med forarskyddstak SV 2

Sakerhetsanvisiningar betraf

fande fordonets transport

Sakerhetsanvisiningar betraf

fande skötsel och unterhalb SV 3

Funktion. SV 3

Hanvisiningar om avlastning . . SV 3

Manövrings- och Funktionsele

ment. SV 4

Användningsomrade . . . SV 4

Pedaler.. SV 4

Kontrollampa och display SV 4

Fore ibruktagande . SV 5

Arretera/slapp parkerings

broms. SV 5

Förflytasaopmaskinenutan

egendrift. .SV5

ldrifttagning . SV 5

Allmanna hänvisningar.. SV 5

Inspektions- och underhalsar

beten . SV 5

Tanka.. SV 5

Drift . SV 5

Forvaring/avstallning . SV 7

Skötsel och unterhalb SV 7

AllmannaHanvisninger.SV7

Rengoring . SV 7

Underhállsintervaller . . . SV 7

Underhallsarbeten . . . . . SV 7

Atgander vid störningar . . . . . . SV 12

Tekniska data . SV 13

EU-forsakran om overensstam

melse. SV 14

Lás braksanvisning i original innan aggregatet används Första gängen, folj anvisingarna och spara drifts-anvisningen for framtida behov, aller for nasta ägare.

Allmanna hänvisningar

Om du upptäcker transportskador vid uppackningen bör du ta Kontakt med forsäljaren.

• Varnings- och anvisningsdekaler pa maskinen ger viktig information betraffande riskFri anvandning.

• Forutom anvisingarna ienna braks-anvisning skallmanna sakerhets- och olycksfallsforeskrifter tas i beaktande.

Miljöskydd

Emballagematerialen kan atervinnas. Kasta inte emballaget i hushaillssoporna utan lamna det till atervinning.

Kasserade maskiner innehaller atervinningsbart material som borgà till atervinning. Overlamna dārfor skrotade aggregat till lampligt atervinningssystem.

Motorolja, diesel och bensin fär inte komma ut i miljön. Skydda marken och avfalls hantera forbrukad olja på att miljövänligt satt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns
på:

I respektive land gäller de garantivillkor som publicerats av vära auktoriserade distributör. Eventuella fel på aggregatet repareras utan kostnad under Förutsättning att det orsakats av ett material-ller tillverkHzningsfel. I fragor som gäller garantin skau du vända dig med kvitto till inköpsätletller narrmaste auktoriserade serviceverkstad.

Tillbehör och utbytesdelar

△FARA

Fort undvika risker far reparationer och reservoirdsmontering endast utforas av auktoriserad kundservice.

• Använd endast av tillverkaren godkända tillbehör och reservdilar. Originaltilbehör och originalreservdilar gör att maskinen kan användas säkert och utan störning.

• Ytterligare information om reservdelar hittas under service pa www.kaer-cher.com.

Symboler i bruksanvisingen

△FARA

Varnar for en omedelbart overhangende fara som kan leda till svara skador aller dödsfall.

VARNING

Varnar for en mojlig farlig situation som kan leda till svara skador aller doden.

△FORSIKTIGHET

Information om en mojlig farlig situation som kan leda till latta skador aller materiella skador.

OBSERVERA

Varnar om en mojligen farlig situation som kan leda till materiella skador.

	Fara für brännskador på ground av heta ytor! Låt av-gasanläggningen kylas av tillräckligt innan arbete utföres på apparaten.
	Bär alltid lämpliga handskar+när arbete utförs på aggregatet.
	Klämrisk genom att man kan klämmas fast mellan rörligafordonsdeler.
	Risk for skador på ground avrörliga delar. För inte in hän-derna.
	Brandrisk. Sug inte upp brän-nande eller glödande fore-mål.
	Kedjefäste/kranpunkt
	Ansättningspunkter für dom-kraft
	Maximal lutning hos underia-get vid körning med upplyft sopbehällare.
	Kör endast i lutning på upp till 18% i färddriktning.
	Risk for skada!Tvättä inte dammfiltret.

Andamalsenlig användning

Sopmaskinen ar avsedd for rengöring av golvtyor for yrkesmässig användning och t.ex. for foljande användningsområden:

Parkeringsplatser
Produktionsanlaggingar
Logistikomräden
Hotell
Detaljhandel
Lageromraden
Gangvagar
Använd endast sopmaskinen enligt anvisningar ienna braksanvising.

All annan användning detraktas som ej foreskriftsmässig. Tillverkaren ansvarar inte for skador som orsakats av sādan användning; användaren bär ensam ansvaret.

Inga forandringar fargoraspaskinen.
Sopmaskinen ar bara lamplig till de underlag som anges i bruksanvisningen.
Endast ytor som godkants av foretaget ell derss representanter far rengoras med sopmaskinen.
I princip gäller: Häll lättantändiga substanser på avständ frän maskinen (explosions-/brandrisk).

Forutsagbar felanvändning

Sug aldrig upp explosiva vatskor, brannbara gaser, explosivt damm samt outspdda syror och losningsmedel! Dit raknas bensin, fortunningsmedel eller varmeledningsolja som kan bilda explosiva angor uller foreninger nare de blandas med sugluften, dessutom aceton, outspdda syror och losningsmedel efterom de kan frata pa material pa maskinen.
Sopa/sug aldrig upp reaktivit metall-damm (ex. aluminium, magnesium, zink). De bildar explosiva gaser tillsammans med starkt alkaliska och sura ren-goringsmedel.
Sug aldrig upp brannande aller glodande foremål.
Aggregatet ar ej avsett for uppsopning av halsovadliga substanser.
Aggregatet fár inte användas inomhus.
Det ar forbjudet att uppehalla sig i riskfyllda omraden. Anvandning av maskinen utrymmen med explosionsrisk ar forbjuden.
Det ar inte tillatet att ta med passagerare.
Det ar inte tillatet att skjuta/dra allertransportera foremal medenna maskin.

Lämpiga underlag

■ Asfalt
Fabriksgolv
Massagolv
Betong
Trottoarstenar

(Gäller endast Finland) Om maskinen ar utrustad med en PVC-slangledning fär maskinen inte användas vid laga ompivande temperaturer (under 0^ ). Kontakta Kärcher om du har frågor om din maskin.
Kontrollera maskinen och arbetsanordningarnas foreskriftsenliga tillstand och driftssakerhet fore anvandningen. Om tillstandet inte ar korrekt fär den inte tas i bruk.
Vid använding av aggregatet i riskomraden (t.ex. bensinmacker) skamotsvarande sakerhetsforeskrifter beaktas. Använding av maskinen utrymmen med explosionsrisk ar forbjuden.

△FARA

Risk for skada!

Använd inte maskinen utan skyddet mot nedfallande foremål områden)daret frefiigger en risk att personen som sköter maskinen kan träffas av nedfallande foremål.
Användaren ske bruka maskinen enligt foreskrift. Beakta lokala foreskrifter och var, vid arbete med maskinen, uppmärksam på personer i narheten, speciellt barn.
→ Principiellt skaforeskrifter,regler och forordninger som galler motorfordon beaktas.
Innan arbetet paborjas maste operatoren forvissa sig om att alla skyddsanordninger ar ordentigt och foreskriftensligt monterade och fungerar.
Maskinoperatoren ar ansvarig om olyckor med andra personer aller deras egendom skulle intraffa.
Se till att maskinoperatoren bar tatt at-sittande klader. Bar stabila skor och undvik att bara lost sittande klader.
Kontrollera naromradyet (t.ex. barn) innan maskinen startas. Se till att alltid ha god sich!
Maskinen far aldrig lamnas utan uppsikt nar motom ar i gang. Anvandaren far inte lamna maskinen innan motorn slutat arbeta, maskinen sakrats mot ofrutsedda roelser, parkeringsbromsen aktiverats och nyckeln dragits ur.
For att forhindra otilaten anvanding av maskinen ske tandningsnyckeln dras ur.
Maskinen far endast anvandas av personer som instruerats i handhavandet, ellr tydligt visat att de klarar av att hantera maskinen och uttryckligen fatt upprdraget att anvandaenna.
Detta aggregat ar ej avsett att anvandas av personer (aiven barn) med begransade psykiska, sensoriska ellermentala egenskap erer som saknar erfarenhet och/eller kunskap att hantera maskinen, sàvida de inte befinner sig under uppsikt av en person ansvarig forderas sakerhet ellar hfatt anvisningar

fran en sadan person om hur maskinen ska anvandas.
Barn skahallas under uppsikt for att gar- rantera att de inte leker med maskinen.

FÖRSIKTIGHET

Risk for skada! Sopa inte upp band, snoren ell ertradar aftersom dessa kan lindas upp runt sopvalsen.

Sakerhetsanvisningar for korning

△FARA

Risk for skada! Kontrollera underlagets bärformaga innan körning på underlaget.

△FARA

Risk for olyckor aller personskador!

Körhastigheten maste anpassas till de aktuella forhallandena.
Risk for vältning vid alltför starka stignigar.
Körendast i lutninq pa upp till 18% i fardriktning.

Risk for valtning pa instabila underlag.

Använd maskinen bara på fasta underlag.
Risk for vältning vid För stark sidvärtes luttning.
Körning i rät vinkel mot körrikningen på stignigar fär bara ske med en lutning på höGST 10%.

Maskiner med forbränningsmotor

Använd inte apparaten på merän 1200 meters hojd.

△Fara

Risk for skada!

Avgasutslappet far inte forslutas.
Man ska inte bõja sig over avgasutslappet ell er ta i det (risk for brännskada).
Vidrör inte, och ta inte i, drivmotorn (risk För brännskada).
Avgaser ar giftiga och skadliga for hal-san. De sca inte andas in.
Motom behöver ca 3 - 4 sekunder after-gang after franslagningen. Hall dig borta fran drivningsomradet underenna tidsperioid.

Maskiner med högömning

△FARA

Risk for skada!

Höj upp sopbehällaren helt och sakra vid arbeten på högömningen.
Utförendast säkringen frän utanfor riskomrdet.

Maskiner med forarskyddstak

MEDDELANDE

Skyddstaket for forare (tillval) skyddar mot storre nedfallande delar. De ger dock inget skydd vid valtning!

Kontrollera daglichen om skyddstaket ar skadat.
Om skyddstaket ar skadat skad det bytas ut, även om bara enstaka element ar skadade.
Alla andringar av skyddstaket som montering av element,komponenter och encheter som inte har godkants av Karcher tillats inte och kan begransa skyddstakets Funktion.

Sakerhetsanvisningar beträffande fordonets transport

Beakta utrustingens tomvikt (transportvikt) vid transport på gafflar aller fordon.
Koppla bort batteriet och fixera maskinen ordentlich nar den ska transporte-ras.

Sakerhetsanvisningar betraffende skötsel och unterhalb

Fore rengöring och unterhalb, byte av delar eller omkoppling till annan Funktion skamaskinen stängas av och tändningsnyckeln ske tas bort.
Vid arbeten pa elsystemet ske batteriet kopplas bort.

Lossa forst minuspolen och sedan pluspolen.

Ateranslutningen gors i omvand ordning. Anslut forst pluspolen och sedan minuspolen.

Maskinen fär inte rengöras med slangEller högtryckstvatt (risk for kortslutningEller andra skador).
Avhjalpande underhall far endast utforas av auktorisad kundtjänst ellerefkraft pa omradet, inforstadd medalla relevanta sakerhetsforeskrifter.
Sakerhetskontroll enigt lokalt gallande foreskrifter ske beaktas for yrkesmas-sigt anvanda maskiner som anvands pa olika orter.
Använd alltid lämpiga handskar vid ar-beten på aggregatet.

Funktion

Sopmaskinen arbetar enligt sopskyffelprincipen.

Den roterande borstvalsenbefordrar smutsen direkt till smutsbehallaren.
- Sidoborstarna rengör ytans hör och kanter och skickar in smutsen i borstvalsens bana.
- Det fina dammet sugs upp via dammfiltret genom sugfläkten.

Risk for person och egendomsskada!

Tänk på maskinens vikt vid lastningen!
Använd inte en gaffeltruck - fordonet kan skadas.

Tomvikt (transportvikt) 880 kg*
* Med monterade pâbyggnadssatser ökar vikten med motsvarande ∀rden.

Vid lasting av maskinen ske en lamplig ramp, aller en kran anvandas!
Tänk på detta nar en ramp används: Frigängshöjd 70 mm.
Om maskinen levereras pa en lastpall maste en avfartsramp byggas med de medfoljande bradorna. Instruktionen om detta finns pa sida 2 (insidan pa forpackningen).

Viktig hänvisning: varje bräda maste skruvas fast med vardera 2 skruvar.

Manövrerings- och Funktionselement

A

Bild på sopmaskin Användningsområde

Bild A

1Tanklock
2 Sate (med satsessensor)
3 R a t t
4 Centrifugalkraftsavskijare
5 Låsning maskinhuv
6 Motorhuv
7 Sidoborste, hoger
8 Fr a m h j u l
9 Tillträde till sopvalsen
10 Surningspunkt
11 Typskylt
12 Varningslampor runt om
13 Maskinkapa hogen
14 Overtackning, hogen
15 Bakre inkladnad
16 Bakhjul
17 Övertäckning, vänster
18 Huv vänster (motorhuv)

Bild 8

1 Manoverspak sopvals och sidborstar Spak framat: Sopvals p' och sidborstar sankta och pa. Spak bakat: Sopvals pa
2 Manoverspak sopmaterialbehallare Sopbehallare lyft/sank
3 Manoverspak sopvals Lyfta och sanka sopvals
4 Manoverspak behaalr lucka Öppna/stanga behaalr lucka
5 Kontrollampa och display
6 Brytare flakt och filterrengöring Position mittenlage: Filterrengöring och flakt frän

Bakre lage: Flakt pa

Framre lage: Filterrengöring pa

7 Brytare signalhorn
8 Sakringar
9 Tändningslås Glödningssymbol: Förglöding Läge 0: Stänga av motor
Lage 1: Tändning på
Lage 2: Starta motorn

10 Justering motorvarvatal Gasspak
11 Parkeringsbroms
12 Slitagejustering/sopspegelsinställning sopvals

Pedaler


1 Bromspedal
2 Körpedalen framåt/bakat

Kontrollampa och display

Bild D

1 Räkneverkör for driftstimmar
2 Lastvarningslampa
3 Varningslampa oljetryck
4 Varningslampa kylvattentemperatur
5 Insugningsluft motor
6 Varningslampa branslereserv
7 Kontrollampa forglödning
8 Kontrollampa (inte ansluten)
9 Kontrollampa parkeringsljus/halvljus (tillval)
10 Tankmäture
11 Utan Funktion, lyser bara Near motorn startas (sjalvtest)

Förflytta sopmaskinen utan eigendrift

Hanvisning

Det har tillvagagangssattet ar nodvändigt
när maskinen maste skjutas av pallen ellernar den maste bogseras aller dras upp utan
egen drivning paett transportfordon.

OBSERVERA

Förflytta inte sopmaskinen utan egen drift under langre sträckor och inte snabbare an 10km / h

1 Skruv

2 Nyckel

→ Skruva bort skruv.
Ta ur nyckeln.

1 Hydraump pump

2 Nyckel

3 Mutter

Lossa mutter med nyckel (oppna frilage) tills det gär att forflytta maskinen.
VIKTIGT: Stäng mutternigen after forflyttningen (stäng friläge = körläge).

Stall sopmaskinen pa ett jamt underlag.
Dra ut tandningsnyckeln.
Aktivera pa parkeringsbromsen.

Inspektions- och underhällarsarbeiten

Dagligenforeuppstart

Kontrolleranivanibensintanken.
Kontrollera motorns oljeniva.
Kontrollera fyllnadsnivan i utjammningsbehällaren for kylvatska.
Kontrollera sopvals och sidoborstar med avseende pa nedslitning och inlindade band.
Kontrollera att inga band ar upplindade pa hjulen.
Kontrollera luftfilter och centrifugalkraftsvasskiljare, rengör vid behov.
Kontrollera Funktionen alla manovr-ringselement.
Kontrollera om maskinen ar skadad.
Rengör dammfilter med knappen filter-rengöring.

Observera: Beskrivning, se kapitel Underhall och skötsel.

Tanka

△EARA

Risk for explosion!

Endast i brauksanvisingen angivet driv-medel farr anvandas.
Tanka inte i stängda utrymmen.
Rokning och oppen eld ar forbjuden.
Se till att drivmedel inte hamnar pa heta ytor.
Kontrollera innehallet i tanken pa tankmataren.
Stang av motorn.
Oppnatackocket.
Tanka diesel.
Torka av diesel som runnit over och stang tanklocket.

Drift

Ställ in forarsitsen

1 Spak sitsinställning

2 Forarsits

Dra spaken for sitsinställning utat.
Justera sitsen, slapp loss spaken och haka fast den.
Kontrollera att sitsen har hakats fast genom att rora pa sitsen fram och tillbaka.

Starta maskinen

Observera: Apparaten ar utrustad med satessensor. Om forarsitsen lamnas koplas maskinen fran.

1 Parkeringsbroms
2 Justering motorvarvatal
Ta plats pa forarsitsen.
Aktivera pa parkeringsbromsen.
→ Skjut justeringen av motorvarvtalet 1/3 framåt.

Förglödning

Satt tandningsnyckeln i tandningslaset.
Vrid tandningsnyckeln till position "Glodspiral". Forglodningslampan lyser.

Starta motorn

For att motom ske kunna startas maste bromspedalen tryckas ned.
När forglödningslampan släcks, vrid tändningsnyckeln till position "I".
→ Slapp loss tandningsnyckeln nar maskinen har startats.

Observera: Forsok aldrig satta igang maskinen langre an 10 sekunder. Innan du aktiverar startanordningen igen sca du vanta minst 10 sekunder.

Kora maskinen

1 Bromspedal
2 Körpedal "framåt"
3 Körpedal "bakat"
Skjut fram motorvarvitalsjusteringen sá langt det gár (driftsvarvital).
Tryck ner bromspedalen och hallden nedtryckt.
Lossa parkeringsbromsen.

Kora framat

Tryck langsamtpa körpedal "framat".

Kora baklanges

△FARA

Risk for skada!

Vid körning bakat fär det inte finns fara För tredje part - instruera om det behövs.
Tryck langsamt pa korpedal "bakat".

Körning

Med gaspedalen kan hastigheten regleras steglost.
Undvik att manovrera pedalen ryckigt eftersom den hydrauliska anlaggningen kan ta skada.
Vid effektnedsättning i stigingar, latta pa gaspedalen.

Bromsa

Slapp loss gaspedalen, maskinen brosar sjalv och stannar.

Observera:Bromsverkan kan stodjas genomnedtryckning av bromspedalen.

Kora over hinder

Kora over fasta hinder upp till 70 mm:

Kör langsamt och forsiktigt over hindret.
Köra over fasta hinder over 70 mm:
Hinder far bara koras over med en passande ramp.

Sopning

OBSERVERA

Sopa inte upp forpackningsband, kablar el-ler liknande, detta kan leda till skador pa mekaniken.

Observera: For att fäett optimalt rengö-ringsresultat skahastigheten anpassas till omständigheterna.

Observera: Under använding bör damm-filtret rengöras regelbundet.

Observera: Vid frekvens arbete i omraden med findamm maste filret rengoras oftare.

Manoverspak

1 Manöverspak sopvals och sidborstar
2 Manöverspak sopmaterialbehällare
3 Manöverspak sopvals
4 Manoverspak behallarlucka

Manöverspak sopvals och sidborstar

→ Manöverspak (1) framát: Sopvals pa och sidborstar sankta och pa.
→ Manoverspak (1) bakat: Sopvals pa.

Manoverspak sopmaterialbehallare

Manoverspak SOPmaterialbehallare (2) framat: SOPmaterialbehallare sanks ner.
→ Manöverspak sopmaterialbehällare (2) bakat: Sopmaterialbehällaren lyfts.

Manoverspak sopvals

→ Manöverspak sopvals (3) framát: Sopvalsen hojs.
Manoverspak sopvals (3) bakat: Sopvalsen sanks.

Manoverspak behallarlucka

Manoverspak behallarlucka (4) framat: Behallarluckan till sopmaterialbehalla-ren oppnar sig.
Manoverspak behallarlucka (4) bakat: Behallarluckan till sopmaterialbehalla- ren stangs.

Manoverspak sopvals och sidborstar (1)bakat:Sopvals pa. Manoverspak sopvals (3)bakat:Sopvalsen sanks.

Manoverspak behallarlucka (4) framat: Behallarluckan oppnar sig.
Vid rengöring av sidoränder:

Manoverspak sopvals och sidborstar (1)framat:Sopvals pa, sidborstar pa och sankta.

Manoverspak sopvals (3) bakat: Sopvalsen sanks.

Manoverspak sopvals och sidborstar (1)bakat:Sopvals pa. Manoverspak sopvals (3)bakat:Sopvalsen sanks.

Manoverspak behllarlucka (4) framat: Behllarluckan oppnar sig.
Vid rengöring av sidorändere: Manöverspak sopvals och sidborstar (1) framåt: Sopvals pa, sidborstar pa och sankta.

Manoverspak sopvals (3) bakat: Sopvalsen sanks.

Tömma sopbehállaren

△FARA

Risk for skada!

Under tömningen fär inga personer el-ler djur uppehalla sig i sopmaterialbehallarens svängningsomräde.
Risk for valtning!
Stall maskinen paett jamtnt underlag under tommingsproceduren.

VARNING

Klammningsrisk!
Fatta aldrig tag i stangarna i tommingsmekaniken. Det ar inte tillatet att uppehalla sig under upplyft behallare.

OBSERVERA

Risk for person och egendomsskada!

Risk for utslungat material under tommeningenPGA Grund av roterande sopvals. Iaktta tillrackligt avstand.

Lyft sopvalsen och sidborstarna med manoverspaken: Manoverspak 1 i mitten och manoverspak 3 framat.
Stang behallarluckan genom att foramanoverspaken (4) bakat.
Lyft sopmaterialbehällaren genom att Föran manöverspaken for sopmaterialbehällare (2) bakat.
Kör langsamt mot uppsamlingskarlet.
Aktivera pa parkeringsbromsen.
Oppna behallarluckan genom att trycka manoverspaken behallarlucka (4) fram- at och tom sopmaterialbehallaren.
Stang behllarluckan genom att dra manoverspaken for behllarlucka (4) bakatanda till andpositionen.
Lossa parkeringsbromsen.
Kor langsamt bort fran samlingskarlet.
Sank sopmaterialbehällaren tilländaget genom att För manöverspaken forosopmaterialbhällaren (2)framat.

Koppla fran aggregatet

Lyft sopvalsen och sidborstarna med manoverspaken: Manoverspak 1 i mitten och manoverspak 3 framat.
Stang behallarluckan genom att foramanoverspaken (4) bakat.
Dra motorvarvntsjusteringen sa langt bak det gär.
Tryck ner bromspedalen och hall den nedtryckt.
Aktivera pa parkeringsbromsen.
Vrid tandningsnyckeln till "0" och dra ut den.

Transport

△FARA

Transportskador!

Beakta utrustingens tomvikt (transportvikt) vid transport på gafflar eller fordon.
Vid transport i fordon sca maskinen sakras enligt respektive gallande bestammelser sa den inte kan tippa ell glida.

Vrid tandningsnyckeln till "0" och dra ut den.
Aktivera pa parkeringsbromsen.
→ Sakra maskinen i surrningspunkterma med spannband, vajrar erler kedjor.
Sakra maskinen med kilar ihjulen.
Innan transport av sopmaskinen skull batteriet koplas bort.

Förvaring/avställning

△FARA

Risk for person och egendomsskada! Observera maskinens vikt vid lagring.

Stall av sopmaskinen pa en jämnyta i en torr och frostfri omgivning. Täck over sopmaskinen for att skydda den mot damm.
Höj sopvals och sidoborstar sa att bor-starna inte tar skada.
Stang behallarluckan.
Vrid tandningsnyckeln till "0" och dra ut den.
Aktivera pa parkeringsbromsen.
→ Säkra sopmaskinen sa att den inte kan rulla ivag.

Om sopmaskinen inte anvands under en langre tid skall foljande beaktas:

Byt motorolja.
Tom ut kylarvatskan om det finns risk for frost; aller kontrollera om det finns tillrackligt med frostdyddsmedel.
Rengör sopmaskinen in- och utvändigt.
Ta bort anslutningarna pa batteriet.
Ladda upp batteriet och afterladda ungefar varannan manad.

Skötsel och underhäll

Allmanna hänvisningar

OBSERVERVA

Risk for skada!

Tvatta inte dammfiltret.
Avhjalpande underhall far endast utforas av auktoriserad kundtjänst ellerefkraft pa omradet, inforstadd medalla relevanta sakerhetsforeskrifter.
Yrkesmaggigt anvanda maskiner med varierande arbetsomraden lyder under sakerhetskontroll enligt VDE 0701.
Stall sopmaskinen pa ett jamt underlag.
Vrid tändningsnyckeln till "0" och dra ut den.
Aktivera pã parkeringsbromsen.

Rengöring

FÖRSIKTIGHET

Risk for skada!

Maskinen fär inte rengöras med slang eller högtryckstvatt (risk För kortslutning eller andra skador).

Rengora maskinen invändigt

△FARA

Risk for skada!

Använd dammskyddsmask och skyddsglasogon.
Rengör maskinen med en trasa.
Blasgenommaskinenmedtryckluft.

Rengör maskinen med en fuktig trasa doppad i tvättl.

Observera: Använd inga aggressiva ren-göringsmedel.

Underhallsintervaler

Observera: Samtiga service- och underhallsarben som genomfors av kunden maste utforas av kvalificerad fackman. Vid behov kan alltid en Karcher-fackman anlitas.

Dagligt underhall:

Kontrolleranivanibensintanken.
Kontrolleramotornsoljeniva.
Kontrollera fyllnadsnivan i utjammingsbehällaren for kylvatska.
Kontrollera sopvals och sidoborstar med avseende på nedslitning och inlindade band.
Kontrollera bransleftilret.
Kontrollera luftfilter och centrifugalkraftsavskiljare, rengör vid behov.
Kontrollera fonctionen på alla manövr-ringselement.
Kontrollera om maskinen ar skadad.

Underhäll varje vecka:

Rengora vattenkylare.
Rengör hydrauljekylare.
Kontrollera hydraulikanlaggningen.
Kontrollera hydraulikoljenivan.
Kontrollera bromsvatskenivan.
Kontrollera om tätningslister uppvisar slitage, byt ut vid behov.
Kontrollera och smörj behällarluckan.

Underhallefter50driftstimmar:

Tom ur vatten ur vattenavskiljare Diesel.

Underhallefterslitting:

Byt ut tätningsliste.
Justera resp. byt sidopackninger.
Byt sopvals.
Byt sidoborstar.

Observera: Beskrivning, se kapitel Underhallsarbeten.

Underhäll av kundtjänst

Observera: For att ha ansprak pa garantimaste under garantitiden samtiga serviceoch unterhallsarbeten genomforas av en auktoriserad Karcher-kundtjanst enigt undhallsboken.

Lat kundtjänst gora det forsta underhallet enigt inspektionschecklistan.

Underhall after 250/500/1000/1500/2000 driftstimmar:

Lat kundtjänst gora underhallet enligt inspektionschecklistan.

Underhállsarbeiten

Förberedning:

Stall sopmaskinen pa ett jamt underlag.
Vrid tandningsnyckeln till "0" och dra ut den.
Aktivera pa parkeringsbromsen.

Allmanna sakerhetsanvisiningar

△FARA

Risk for skada!

Satt alltid sakerhetsstav pa plats nara sopmaterialbehallaren ar upphojd.
Utför endast sakringen frän utanfor riskomrdet.

1 Hällare säkringsstang
2 Särkringsstang
Fäll upp sakringsstången für högtomning och stick in den i hällaren (sakrad).

Motorolja, värmeolja, diesel och bensin fár inte slappas ut i miljön. Skydda marken och avfallshantera forbrukad olja paett miljovänligt satt.

Följande varningar maste beaktas vid underhäll av batterier:

Beakta hänvisningar på batte-rier, i braksanvisningen samt i driftsanvisningen for fordonet!

Använd ögonskydd!

Häll barn borta.Free syror och batterier!

Risk För explosion!

Eld, gnistor, brinnande ljus och römning förbjuden!

Frätningsrisk!

Första hjälpen!

Varningshänvisning!

Ätervinning!

Kasta inte batteri i soptunna!

△FARA

Risk for explosion!

Använd bara batterier med polskydd.
Ersatt polskydd vid förlust.

△FARA

Risk for explosion!

Lagg inga verktyg eller liknande på batteriet. Risk for kortslutning och explosi- on.

△FARA

Risk for skada!

Sar farr aldrig komma i kontakt med bly. Tvatta alltid händerna after arbete med batterier.

△FARA

Brand- och explosionsfara!

Rokning och oppen eld ar forbjuden.
Ilokalen dar batterier laddas upp maste du sorja for god ventilation aftersom explosiva gaser bildas vid uppladdningen.

△FARA

Fratningsrisk!

Syrestänk i ögon erler paHUDEN skall skoljas av med rikligt klart vatten.
Uppsok därefter omgaende en lakare.
Nedsmutsade kläder skatvattas med vatten.

Installera och ansluta batteriet

Maskinen ar seriemässigt utrustad med ett underhallsfritt batteri.

1 Plus pot

2 Polövertäckning

3 Minuspol

Placera batteriet i batterifastet.
→ Skruva fast fästena pa batterietsBOTEN.
Anslut polklamman (rod kabel) till pluspolen (+) .
Anslut den andra polklamman till minuspolen (-).
Montera polskydd.
Kontrollera att batteripolerna och polklambda morna skyddas tillrackligt med skyddsfett.

Kontrollera vatskenivan i batteriet och korrigera (endast vid nastan underhallsfria batterier med cellforslutningar)

FORSIKTIGHET

Risk for skada!

Kontrollera regelbundet vatskenivan pa syrefyllda batterier.
Vrid ur alla cellforslutningar.
Gorett prov med en syreprovare i varje cell.
- Syran i ett fulladdat batteri har vid 20^ en specifik vikt pa 1,28 kg/l.

• Syran i delvis laddade batterier har en specifik vikt mellan 1,00 och 1,28 kg/l.
  -Syrans specifica vikt maste vara den sama i alla celer.
  Hall tillbaka syreproven i samma celligen.
  Fyll pa med destillerat vatten i cellerna med for lag vatskeniva.
  Ladda batteriet.
  → Skruva i celforsluttingarna.

Ladda batteriet

△FARA

Risk for skada!

Tänk på sakerhetsforeskriftna nar batterier hanteras. Beakta bruksanvisningen frän den som tilverkat laddaren.

△FARA

Risk for skada!
Ladda bara upp batterier med ett passande uppladdningsaggregat.

Vrid ur alla cellforsluttingar. (endast vid underhalsfritt batteri)
Anslut uppladdningsaggregatets pluspollednng till pluspolen pa batteriet.
Anslut uppladdningsaggregatets minuspolledning till minuspolen pa batteri.
Stick i natakontakten och satt pa uppladdningsaggregatet.
Ladda upp batteriet med minsta möjiga laddningsström.
När att batteri ar uppladdat, skilj forst laddaren fran natet och sedan fran batteriet.
→ Skruva i celforsluttingarna. (endast vid underhallsfritt batteri)

Ta ur batteri

Koppla ifran den andra polklamman vid minuspolen (-).
Koppla ifran den andra polklamman vid pluspolen (-).
Lossa fastena pa batteriets botten.
Ta loss batteriet ur batterihällaren.
Avfallschantera forbrukade batterier en-ligt gallande bestammelser.

Kontrollera bromsvatskenivan och fyll pa bromsvatska

△FARA

Risk for skada!

Satt alltid sakerhetsstav pa plats nara sopmaterialbehallaren ar upphojd.
Utforendast sakringen franutanfor riskomradet.

1 Hållare säkringsstång
2 Bromsvatskebehallare
3 Tillslutningslock
Koruppsspbehallarenochsakrden med sakringsstangen.Se kapitlet "Tommasopbehallare".
Kontrollera om det finns tillrackigt med bromsvatska i bromsvatskebehallaren. Hanvisning

Nivān skull ligga mellan Min. och Max.
Vid behov fyll DOT-bromsvatska pa, som finns i handeln.

Kontrollera motorns oljeniva och fylla pa

△FARA

Lat motorn svalna.
Kontrollera motorns oljenivà tidigast 5 minutes after att motorns har kopplats fran.

1 Oljepaftyningslock (motor)
2 Oljesticka
Dra ut oljestican.
Torka av oljestickan och skjut in.
Dra ut oljectickan.
Kontrollera oljenivan.
Skjut ater in oljestickan.

-Oljenivan maste ligga mellan "MIN" och "MAX"-markeringarna.
- Om oljenivan ar under "MIN"-markeringen, fyll pa med motorola.
-Fyll inte pa med olja over "MAX"-markeringen.
→ Skruva loss oljepafyllningsloket
Fyll pà med motorolja. Oljesorter se kapitel Tekniska data.

Stang oljepafyllningslocket.
Vanta minst 5 minuter.
Kontrolleramotornsoljeniva.

Byta motorolja och motoroljefilter FORSIKTIGHT

Risk for brännskador på grund av het motorola.

Lat motorn svalna.
Stallfram uppsamlingstrag for minst 6 liter motorolja.
Lat motorn svalna.

2 Drivmedelsfilter
→ Skruva av oljefiltret.
Rengör upptag och tätningsytor.
Stryk pa med olja pa tätningen till det nya oljefiltret fore montering.
Dra fast det nya oljefiltret for hand.
→ Skruva pa oljeavtappningsskruven inklusive ny tatning. Atdragningsmoment: 25 Nm
Fyll pa med motorolja. For oljesorter och pafyllningsmängd, se kapitlet Tekniska data.
Stang oljepafyllningsloket.
Lat motorn varia gang ca 10 minuter.
Kontrolleramotornsoljeniva.

Kontrollera bransleftiltret

Kontrollera om branslefiltret ar smutsigt.
Rengör branslefilter och filterhus vid behov. Byt vid behov ut bransleftilret.

Byt ut branslefilter

1Bensinkran

2 Drivmedelsfilter

Stangbensinkranen
→ Skruva loss bransleffiltret och byt ut det.

→ Skruva pa en nytt branslefilter.
Dra fast bransleffiltret med ett atdrag-ningsmoment pa 20Nm.
Oppna bensinkranen.

Töm ur kondensvatten vid vattenavskiljare for dieselbränsle

1Bensinkran
2 Avskiljarkopp
3 vattenavskiljare
Stangbensinkranen
Skruva av avskiljarkoppen och tom den.
→ Skruva fast avskiljarkoppen.
Oppna bensinkranen.

Kontrollera hydrauloljenivan och fylla pá hydraulolja

MEDDELANDE

Sopbehällaren fär inte vara upplyft.
Oppna motorkapa.

1 Oljesynglas hydraulola
2 Forslutningslock, oljepafyllningsöpp-ning
Kontrollera nivan pa hydrauloljan med hjalp av synglaset.
-Oljenivan maste ligga mellan "MIN"-och "MAX"-markeringarna.
-Befinner sig oljenivan under "MIN"-markering sa fyll pa hydraulolja.
→ Skruva bort locket pa oljepafyllningsöppningen.
Rengör pafyllningsomradet.
Fyll pà med hydraulolja. Oljesorter se kapitel Tekniska data.
→ Skruva på locket på oljepafyllningsöppningen.

Kontrolera hydrauliken

MEDDELANDE

Underhällsarbeten på hydraulikanlagg- ningen fär endast genomforas av Karcher kundtjänst.

Aktiverpa parkeringsbromsen.
Starta motorn.
Kontrollera samtliga hydraulikslangan och anslutningar avseende tathet.

Kontrollera kylvatskeniva

1 Utjammingsbehällare for kylvatskeniva
Kontrolleran nivan nar motorn ar kall.
Kontrollera fyllnadsnivan i utjammingsbehallaren for kylvatska. Ratt kylvatskenivan skalligga mellan MIN och MAX.

Kontrollera och rengör vatten-/ hydrauloljekylaren

△FARA

Risk for brann- och skällningssskador.

Lat vattenkylaren svalna i minst 20 minuter.
Kylvattennivān i vattenkylaren kontrøleras pa kylmedels-expansionskarlet. Se kapitlet "Kontrølera kylvattenniva".
Rengor kylarlameller. Ta bort smuts med en mjuk borste, tryckluft ellagerigt vattentryck.
Kontrollera tatheten hos kylarslangar och anslutningar.
Rengör fläkt.

Inspektera sopvalsen

Starta motorn.
Höj sobbehällare ända till slutposition.
Stang av motorn.
Aktivera pa parkeringsbromsen.
Använd särkingsstav vid hojdtömming.
Ta bort band aller ledninger fran sopval- sen.
Drag ut sakerhetsstav.
Starta motorn.
Sank ner behällaren önda till slutposition.
Stang av motorn.

Byta ut sopvals

1 Nyckel
2 Sidoskydd
Köruppsspomaterialbehällaren och sakra med sakringsstag.
Oppna sidoskydd med nyckel.

1 Hällarbygel
2 Vingmutter
3 Tätning pa sidan
→ Skruva bort vingmutrar.
Ta av hallarbygeln.
Fäll tätningen utat.
→ Skruva ur sopfalshällarens fästskruv och fäll ut hällaren.
Ta ur sopvalsen.

Sopvalsens installationsposition i korriktning (sett ovanifrän)

Observera: Beakta borstsatsens position vid installation av en ny sopvals.

Montera ny sopvals. Sparen pa sopval- Sen maste placeras pa kammarna pa mitt emot liggande arm.

Observera: Sopspegeln maste stallas in pa nytt after installation av en ny sopvals.

Kontrolera och ställa in sopvalsens sopspegel

Anvising: Sopspegeln har vid fabriken ställts in till 80~mm den kan vid noting av sopvalsen afterjusteras steglost.

Kontrollera Lufttrycket i dacken.
Stang av sugfakt.
Kör sopmaskinen på en plant och jämnt underlag som ár tydligt täckt med damm eller krita.
Manoverspak sopvals och sidborstar (1) bakat: Sopvals pa. Manoverspak sopvals (3) bakat: Sopvalsen sanks.
Latsopvalsengica10sekunder.
Manoverspak sopvals och sidborstar (1) i mitten. Manoverspak sopvals (3) framat: Sopvalsen hojs.
Kör maskinen bakiänges.
Kontrollera resultatet.

Sopytans form skara varenjamnkvadrat som ar mellan 80-85 mm bred.

Oppna och ställ in slitagejusteringens anslagsskruv (12). Anlag uppat: smal sopspegel. Anlag nedat: bredare sopspegel.
Dra at anslagsskruven igen.
Kontrollera sopvalsens sopspegel igen i enlighet med beskrivningen.

Kontrollera och ställ in sidoborstens sopspegel

Lyft sidoborstarna.
Kör sopmaskinen på en plant och jämnt underlag som ar tydligt täckt med damm eller krita.
Sank sidborstarna med manoverspaken och lat dem gä i ca 10 sekunder.
Lyft sidoborstarna.
Kör maskinen baktänges.
Kontrollera resultatet.

Bredden pa sopspegeln bör ligga mellan 40-50 mm.

Korrigera sopspegeln med de tvä inställningsskruvarna.
Kontrollera resultatet.

Stall in sidopackningar

△FARA

Risk for skada!

Satt alltid sakerhetsstav pa plats nara sopmaterialbehallaren ar upphojd.
Utforendast sakringen fran utanfor riskomradet.
Köruppsspbehállareochsakramed säkringsstag.
Fäll upp särkingsstängen für högtom-ning och stick in den i hällaren (sakrad).

1 Hållare säkringsstang
2 Särkringsstang
Oppna sidoskydd, folj beskrivningen i kapitlet "Byta sopvals".
Lossa 6 vingmutrar pa fasplaten pa sidan.
Lossa 3 mutrar (NV 13) på främre faspåten.
Tryck ner sidopackningen (langhal) tills den befinner sig 1 - 3 mm frän golvet.
→ Skruva fast faspatar.
Gör om proceduren pa andra sidan.

Rengör dammfelter manuellt

Välj manuell filterrengöring.

Kontrollera/byta dammfilter

VARNING

Risk for skada!

Bär dammskyddsmask vid arbeten pa filteranlaggningen. Beakta sakerhetsforeskrifterna for arbeten med fint damm.
Rengör dammfilter med knappen filter-rengöring.
Töm sopbehällaren.

1 Lásning maskinhuv
2 Motorhuv
3 Filterskydd
Oppna sparren genom att skruva ur skruven med stjarngrepp.
Fäll maskinhuyen framåt.

1 Forslutnig, filterkapa (2x)
2 Filterskydd
Oppna locket.
Oppna filterskydd.

1 T vär s träva
2 Dammfilter
Kontrollera dammfilter, rengör ell er byt ut vid behov.

Hanvisning

Endast Karcher kundtjanst fár byta ut dammfiltret.

Satt fast filterskyddet och regla fast det-ta.

Kontrolera och ställ in drivrem

Drivremmen maste ge after ca 7-9 mm vid ett tryck pa 10kg

Lat en auktoriserad Karcher-kundtjanst stalla in kilremmens spanning.

Kontrollera och byta luftfilter

1 Tillslutning
2 Luftfilterhus
Ta av sidoinklädnaden.
Ta loss luftfilterhuset.
Byt ut luftfilterinsatsen.
Anvising: Monteringsposition med utblasöppning neråt (se bild).

Rengör centrifugalkraftsavskiljaren

1 Ving mut t er

2 Centrifugalkraftsavskiljare
→ Skruva loss vingmuttern pa centrifugal-kraftsvaskijaren.
Rengör centrifugalkraftsavskijaren.

Byta ut sakringar

1 Räfflade muttrar
2 Lock sakringshallare
→ Skruva ut den räfflade muttern.
Oppna locket pa sakringshallaren.
Kontrollerasaakringar.
Byt ut defekta sakringar.

Observera: Anvand bara sakringar med sama sakringsvarden.

Observera: Säkringen FU 01 sitter i motor-rummet.

FU 01* Huvudsäkring 60 A
FU 02 Tuta 25 A
FU 03 Säkerhetsrelä Multifunktionsindike-ring	10 A
FU 04 Varningslampor runt om	5 A
FU 05 Säkerhetsrelä Tidsfördröjning	25 A
FU 06 Förarkabin (tillval) Vindrutetorkare	10 A
FU 07 Drvmedelspump 10 A
FU 08 Startmotor 3 A
FU 09 Belysning vänster 7,5 A
FU 10 Belysning höger 7,5 A
FU 11 Arbetsbelysning 10 A
FU 12 Skaksystem Sugfläkt	25 A
FU 13 Backningsssignal 5 A

• De har sākringarna fār endast bytas av kundtjänst eftersom det ar nödvändigt att kontrollera om maskinen har nagra fel.

Atgärder vid störningar

Störning Åtgård
Maskinen startup inte Ta plats på förarsätet, sässensorn aktiveras
		För att motorn ska kunna startas mäste bromspedalen tryckas ned.
		Ladda upp eller byta ut batteriet
		Tanka brändsle, lufta ur brändlesystemet
		Byta bensinfilter
		Brändsledningsystem, kontrollera ansluttingar och förbindelser och reparera vid behov
		Takontakt med Kärcher-kundtjänst
Motorn gär ojämnt Rengör luftfiltret	eller byt ut filterinsatsen
	Brändsledningsystem, kontrollera ansluttingar och förbindelser och reparera vid behov
	Takontakt med Kärcher-kundtjänst
Motor överhettad Fyll på med kylmèdel
		Spola igenom kylare
		Sträck drivrem
		Takontakt med Kärcher-kundtjänst
Motorn gär, men maskinen körbara längsamter inte alls	Lossa parkeringsbromsen
	Stäng friläge (körläge)
	Ställ gassaken i det främsta laget (högzt varvital).
	Kontrolera om band erller snoren har lindats upp.
	Takontakt med Kärcher-kundtjänst
Pipande ljud i hydrauliken Fyll på hydraulikvätsa
		Takontakt med Kärcher-kundtjänst
Borstarna snurrar endast längsamter inte alls	Ställ gassaken i det främsta laget (högzt varvital).
	Kontrolera om band erller snoren har lindats upp.
	Takontakt med Kärcher-kundtjänst
Liten erller ingen sugkraft i borstörådet	Kontrolera dammfilter, rengör ell erller byt ut.
	Takontakt med Kärcher-kundtjänst
Maskinen dammar Ställ in sidopack
		Ningar
		Starta fläkt
		Kontrolera dammfilter, rengör ell erller byt ut.
		Byta filterättingar
		Öppna behällarluckan till soplmaterialbehällaren.
		Takontakt med Kärcher-kundtjänst
Sopenheden läter skräp litga Töm
		sopbehällaren
		Kontrolera dammfilter, rengör ell erller byt ut.
		Byta ut sopsvals
		Ställa in sopspegel
		Byt ut tätningsband på sopbehällaren
		Ålgårda blockering på sopsvals
		Öppna behällarluckan till soplmaterialbehällaren.
		Takontakt med Kärcher-kundtjänst
Sopbehällaren lyfts och sänks ej
		Ställ gassaken i det främsta laget (högzt varvital).
		Ta bort säkringsstödet från skräpbehällaren
		Takontakt med Kärcher-kundtjänst
Behällarluckan till soplmaterialbehällaren öppnar sig inte.
Driftstörningar med hydrauliskt ak-tiverade delar
		Takontakt med Kärcher-kundtjänst
Tekniska data
		KM 120/250 R D Classic
Maskindata
Körhastighet, framåt km/h 9
Körhastighet, bakåt km/h 4
Lutningsgrad (max.) % 18
Yteffekt utan sidoborstar m	?/h 8 100
Yteffekt med sidoborstar m	?/h 10 800
Arbetsbredd utan sidoborstar mm 900
Arbetsbredd med sidoborstar mm 1 200
Skyddssätt dropqvattenskyddad -- IPX 3
Drifttid med full tank h 4
Motor
Typ -- YANMAR 3TNV76A
Byggnadssätt -- 3-cylinder-fyrtakts-dieselmotor
CO-utslapp enligt mätförfarandet i förordning (EU) 2016/1628 (Steg V)	g/kWh	932,0
Kylning	-- Vattenkylning
Vridriktning	-- Motsols:
Borning	mm 70
Avständ	mm 82
Slagvolym	cm³	1 116
Ojemängd	I	3,5
Varval vid drift	1/min	2 500
Maximal varvital	1/min	2 500
Tomgangsvarval	1/min	1 300
Effekt max.	kW/PS	15,8/21,5
Högsta vridmoment vid 2100 1/min	Nm	67,9
Oljefilter	-- Filterpatron
Uppsugningsluftfilter	--	Invändig filterpatron, utvändig filterpatron
Drivmedelsfilter	-- Filterpatron
Elektrisk anläggning
Batteri	V, Ah	12, 60
Generator, trefas	V, A	12, 55
Startmotor	-- Elstart
Hydraulisk anläggning
Ojemängd i den komplettta hydraulikanläggningen	I	26,5
Ojemängd i hydrauliktanken	I	21,2
Oljesorter
Motor (über 25 °C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 till 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (under 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulik	-- HV 46
Sopbehällare
Max avlastningshöjd	mm 1 400
Sopbehällarens volym	I	250
Sopvals
Sopvals diameter	mm 300
Sopvalsbredd	mm 900
Varval	1/min	350
Sopspegel	mm 80
Sidoborste
Sidoborste diameter mm 600
Varval (steglost)	1/min	0 - 60
Massiva gummidäck
Storlekfram	-- 15-4.5x8
Storlek bak	-- 15-4.5x8
		KM 120/250 R D Classic
Bromsr
Framhjul -- mekanisk
Bakhjul -- hydrostatisk
Filter- ochugsystem
Byggnadssätt -- Fickfilter
Varvtil 1/min 2 800
Filteryta findammfilter m	2	6,0
Märkundertryckugsystem mbar 15,5
Märkvolymströmugsystem m	3/h 800
Skaksystem -- Elmotor
Omgivningsförhällanden
Temperatur °C -5 till +40
Luftfuktigkeit, ingen dagning	%	0 - 90
Beräknade värden enligt EN 60335-2-72
Brusnivå
Ljudtrycksnivå LpA	dB(A)	80
Osäkerhet KpA	dB(A)	3
Ljudteffektsnivå LWA + Osäkerhet KWA	dB(A)	99
Vibrationser i apparaten
Hand-Arm Vibrationsvärde	m/s2	<2,5
Säte	m/s2	0,8
Osäkerhet K	m/s2	0,1
Mätt och vikt
Längd x Bredd x Höjd	mm	2 082x1 250x1 450
Vändningsradie höger	mm	1 350
Vändningsradie vänster	mm	1 350
Tomvikt	kg	880
Tilläten totalvikt	kg	1 329
Tilläten axelbelastning fram	kg	785
Tilläten axelbelastning bak	kg	543
Innehäll drivmedelstank, diesel	I	16
Med reservation für teknskaändringar!

EU-forsakran om overensstammelse

Härmed fösakrar vi att nedanstäende betecknade maskin i andamål och konstruktion samt i den av oss levererade versionen motsvarar EU-directivens tillapliga grundläggande sakerhets- och halsokrav.

Vid andringar pa maskinen som inte har godkants av oss blirenna overensstammelseforklaring ogiltig.

Produkt: Sopmaskin med sittmöglichhet

Typ: KM 120/250 RD 1 186-000.0

Tillampliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillampade harmoniserade normer

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Tillampad method for overensstammelsevdarding

2000/14/EG: Bilaga V

Ljudeffektsniva dB(A)

Upmatt: 97

Garanterad: 99

Undertecknande agerar på uppdrag av och med styrelsens godkannande.
