Produkttyp	Sopande dammsugare (golvsopare)
Märke	Kärcher
Modell	KM 75/40 W Bp Pack
Mått (L x B x H) med uppfällt handtag	1430 x 750 x 1190 mm
Mått (L x B x H) utan handtag	1160 x 750 x 930 mm
Vikt utan batterier	79 kg
Vikt med batterier	125 kg
Maximal tillåten vikt	205 kg
Strömförsörjning	24 V DC, 2 batterier 12 V 60 Ah
Motoreffekt	400 W
Drifttid	Cirka 1,5 till 2 timmar
Laddningstid	Cirka 12 timmar
Sopningshastighet	4,5 km/h
Maximal lutning	12 %
Dammbehållarens kapacitet	40 L
Arbetsbredd (med sidoborstar)	750 mm
Filtertyp	Dammfilter, yta 1,8 m²
Huvudfunktioner	Sopning av torra och våta golv, grovsopslucka (upp till 50 mm), kontinuerlig hastighetsinställning
Underhåll och rengöring	Daglig filterrengöring, tömning av behållare, periodiskt byte av borstar och vispar
Säkerhetsanordningar	Lockkontakt, huvudströmbrytare med nyckel, parkeringsbroms
Tillbehör och reservdelar	Sidoborstar, rotationsborstar (mjuk, hård, antistatisk), laddare, batterier
Avsedd användning	Inomhus- och utomhusytor (asfalt, betong, kakel, etc.), professionell användning (hotell, skolor, sjukhus)
Överensstämmelse med standarder	EU-direktiv, EN 55012, EN 60335-1, EN 60335-2-72, etc.

Vanliga frågor - KM 7540 W Bp Pack Kärcher

Hur startar jag golvsoparen Kärcher KM 75/40 W Bp Pack?

Se till att locket är stängt och bromsen lossad. Vrid huvudströmbrytaren till läge "1". Rotationsborsten och sidoborsten roterar. För att köra framåt, dra i framåtkörningsspaken. Hastigheten regleras kontinuerligt med spakens läge.

Hur tömmer jag dammbehållaren?

Stäng av motorn och ta bort nyckeln. Dra behållarens låshandtag uppåt, ta sedan bort dammbehållaren. Töm den och sätt tillbaka den genom att trycka handtaget nedåt. Behållarens maximala vikt är 40 kg.

Hur rengör jag dammfiltret?

Dra flera gånger i filterrengöringshandtaget (sitter på locket) för att skaka ur damm. För grundligare rengöring, öppna locket, skruva loss filterskruven, ta bort filtret och byt ut det vid behov. Tvätta aldrig filtret.

Hur byter jag rotationsborsten?

Stäng av maskinen och ta bort nyckeln. Ta bort dammbehållaren och batterierna. Tippa maskinen framåt, lyft grovsopsluckan, ta sedan ut rotationsborsten. Placera en ny borste på drivtapparna och sätt fast lagerbrickan på andra sidan. Justera sedan sopspåret.

Hur justerar jag sopspåret?

Lyft framsidan av maskinen och kör framåt på ett dammigt underlag. Bromsa, låt sedan borsten rotera i 15–30 sekunder. Spåret ska vara en rektangel på 30–40 mm bredd. Justera justeringsspakarna (vänster/höger) i lämpliga hål: lägre = bredare spår, högre = smalare spår.

Vad gör jag om maskinen inte startar?

Kontrollera att locket är ordentligt stängt (lockkontakt). Kontrollera batteriladdning och säkringar. Om problemet kvarstår, kontakta Kärchers service.

Hur underhåller jag sidoborstarna?

Kontrollera regelbundet borstarnas slitage. För att byta, skruva loss de 3 skruvarna under borsten, ta bort den gamla och fäst den nya. Justera sidoborstens nedfällning genom att lossa vingmuttrarna och vrida justerskruven.

Vad är batteriets drifttid?

Drifttiden är cirka 1,5 till 2 timmar efter full laddning (12 timmar). Laddningstiden kan variera. Använd endast batterier och laddare som rekommenderas av Kärcher.

Hur transporterar jag maskinen?

Stäng av motorn, ta bort nyckeln, dra åt parkeringsbromsen och blockera hjulen. Säkra maskinen med remmar vid förankringspunkterna (under locket och ovanför handtaget). Respektera totalvikten på 205 kg.

Hur förvarar jag maskinen under lång tid?

Parkera på plant underlag, ta bort nyckeln och dra åt bromsen. Lyft upp borsten och sidoborstarna. Rengör in- och utsida. Förvara på torr och skyddad plats. Koppla bort batterierna och ladda dem varannan månad.

BRUKSANVISNING KM 7540 W Bp Pack Kärcher

Montera skjutbygeln

Lossa skruvarna. Res upp skjutbygeln. Dra åt skruvarna.

Montera sidoborsten

Bakre tätningslist

Risk för skador! Stäng av apparaten innan smutsbehållaren tas ut.

Risk för skador! Stäng av apparaten innan smutsbehållaren tas ut.

Produkt: Dammsugare

Typ: 1.049-xxx

Läs bruksanvisningen i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

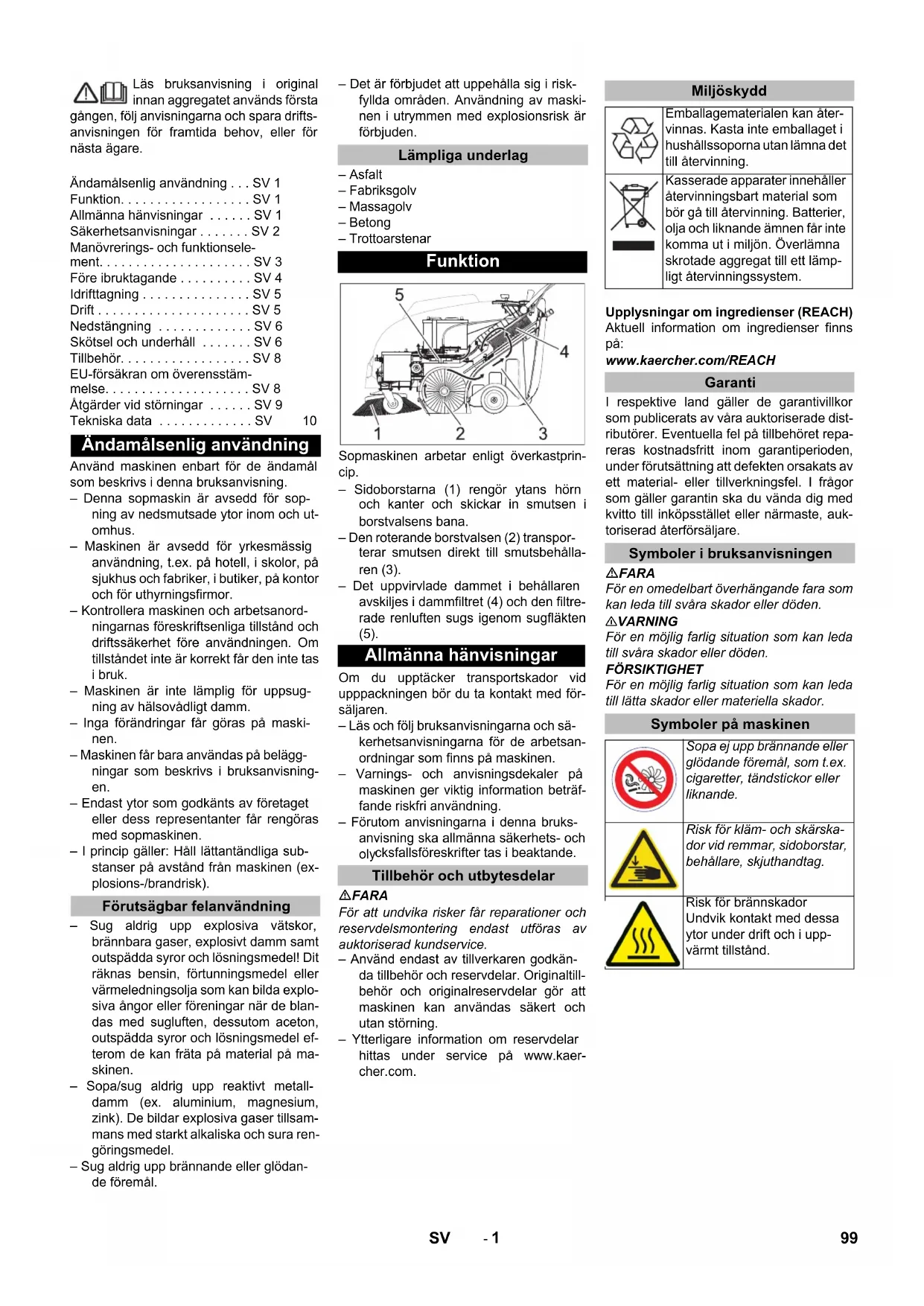

Ändamålsenlig användning . . . SV 1

Funktion . . . SV 1

Allmänna hänvisningar . . . . . SV 1

Säkerhetsanvisningar . . . . . . SV 2

Manöver- och funktionselement . . . SV 3

Före ibruktagande. SV 4

Idrifttagning. SV 5

Drift. SV 5

Nedstängning. SV 6

Skötsel och underhåll. SV 6

Tillbehör. SV 8

EU-försäkran om överensstämmelse. SV 8

Åtgärder vid störningar. SV 9

Tekniska data. SV 10

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

• Denna sopmaskin är avsedd för sopning av hårt smutsade ytor inom- och utomhus.
• Maskinen är avsedd för yrkesmässig användning, t.ex. på hotell, skolor, på sjukhus och fabriker, i butiker, på kontor och för uthyrningsfirmor.
• Kontrollera maskinen och arbetsanordningarnas föreskriftseniga tillstånd och driftssäkerhet före användningen. Om tillståndet inte är korrekt får den inte tas i bruk.
• Maskinen är inte lämplig för uppsugning av hälsofarligt damm.
• Inga förändringar får göras på maskinen.
• Maskinen får bara användas på beläggningar som beskrivs i bruksanvisningen.
• Endast ytor som godkänts av företaget eller dess representanter får rengöras med sopmaskinen.
• I princip gäller: Håll lättantändliga substanser på avstånd från maskinen (explosions-/brandrisk).

Förutsägbar felanvändning

• Sug aldrig upp explosiva vätskor, brännbara gaser, explosivt damm samt outspädda syror och lösningsmedel! Dit räknas bensin, förtunningsmedel eller värmeledningsolja som kan bilda explosiva ångor eller föreningar när de blandas med sugluften, dessutom aceton, outspädda syror och lösningsmedel eftersom de kan fräta på material på maskinen.
• Sopa/sug aldrig upp reaktivt metalldamm (t.ex. aluminium, magnesium, zink). De bildar explosiva gaser tillsammans med starkt alkaliska och sura rengöringsmedel. Sug aldrig upp brinnande eller glödande föremål.

Det är förbjudet att uppehålla sig i riskfyllda områden. Användning av maskinen i utrymmen med explosionsrisk är förbjuden.

Lämpliga underlag

- Fabriksgolv, massagolv - Betong, trottoarstenar

Funktion

Sopmaskinen arbetar enligt överkastprincipen.

• Sidoborstarna (1) rengör ytans hörn och kanter och skickar in smutsen i borstvalsens bana.
• Den roterande borstvalsen (2) transporterar smutsen direkt till smutsbehållaren (3). Det uppvirvlade dammet i behållaren avskiljs i dammfiltret (4) och den filtrerade renluften sugs igenom sugfläkten (5).

Allmänna hänvisningar

Om du upptäcker transportskador vid uppackningen bör du ta kontakt med försäljaren.

- Läs och följ bruksanvisningarna och säkerhetsanvisningarna för de arbetsanordningar som finns på maskinen. - Varnings- och anvisningsdekaler på maskinen ger viktig information beträffande riskfri användning. - Förutom anvisningarna i denna bruksanvisning ska allmänna säkerhets- och olycksfallsföreskrifter tas i beaktande.

Tillbehör och utbytesdelar

△FARA

För att undvika risker får reparationer och reservdelsmontering endast utföras av auktoriserad kundservice.

• Använd endast av tillverkaren godkända tillbehör och reservdelar. Originaltillbehör och originalreservdelar gör att maskinen kan användas säkert och utan störning.
• Ytterligare information om reservdelar hittas under service på www.kaercher.com.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning. Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på tillbehöret repareras kostnadsfritt inom garantiperioden, under förutsättning att defekten orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad återförsäljare.

Symboler i bruksanvisningen

△FARA

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

För en möjlig farlig situation som kan leda till svåra skador eller döden.

FÖRSIKTIGHET

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Symboler på maskinen

	Sopa ej upp brännande eller glödande foremål, som t.ex. cigarretter, tändstickor ulliknande.
	Risk for klåm- och skärskador vid remmar, sidoborstar, behällare, skjuthandtag.

Risk för brännskador. Undvik kontakt med dessa ytor under drift och i uppvärmt tillstånd.

• Kontrollera maskinen och arbetsanordningarnas föreskriftsenliga tillstånd och driftssäkerhet före användningen. Om tillståndet inte är korrekt får den inte tas i bruk.
• Vid användning av aggregat i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas. Användning av maskinen i utrymmen med explosionsrisk är förbjuden.
• Användaren ska bruka maskinen enligt föreskrift. Beakta lokala föreskrifter och var, vid arbete med maskinen, uppmärksam på personer i närheten, speciellt barn.
• Innan arbetet påbörjas måste operatören förvissa sig om att alla skyddsanordningar är ordentligt och föreskriftsenligt monterade och fungerar.
• Maskinoperatören är ansvarig om olyckor med andra personer eller deras egendom skulle inträffa.
• Se till att maskinoperatören bär tätt åtsittande kläder. Bär stabila skor och undvik att bära löst sittande kläder.
• Kontrollera närområdet (t.ex. barn) innan maskinen startas. Se till att alltid ha god sikt!
• För att förhindra otillåten användning av maskinen ska tändningsnyckeln dras ur.
• Maskinen måste säkras mot oavsiktliga rörelser när den lämnas.
• Maskinen får endast användas av personer som instruerats i handhavandet, eller tydligt visat att de klarar av att hantera maskinen och uttryckligen fått uppdraget att använda denna. Denna maskin får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller med begränsad kunskap och erfarenhet. Barn ska hållas under uppsikt för att garantera att de inte leker med maskinen.

Säkerhetsanvisningar för körning

△Fara

Risk för skada! Risk för vältning vid alltför starka stigningar. - Kör endast i lutningar eller sluttningar på upp till 12% i färdriktning. Risk för vältning på instabila underlag. - Använd maskinen bara på fasta underlag. Risk för vältning vid för stark sidvärts lutning. - Vid körning i sidled, mot färdriktningen, kommer endast stigningar på maximal 12% i fråga. Körhastigheten måste anpassas till de aktuella förhållandena.

Säkerhetsanvisningar beträffande fordonets transport

• Tänk på maskinens vikt vid transporten.
• Koppla bort batteriet och fixera maskinen ordentligt när den ska transporteras.

Säkerhetsanvisningar beträffande maskiner som drivs med batterier

Observera: Garantianspråk finns endast om du använder batterier och uppladdningsaggregat som har rekommenderats av Karcher.

• Driftsanvisningar från batteritillverkaren och tillverkaren av laddningsaggregatet måste följas. Beakta lagstiftares rekommendationer angående handhavande av batterier.
• Låt aldrig batterier ligga oladdade utan ladda upp dem så snart som möjligt.
• Håll alltid batterierna rena och torra för att förhindra krypström. Skydda mot föroreningar, t.ex. metalldamm. Lägg inga verktyg eller liknande på batteriet. Risk för kortslutning och explosion.
• Använd alltid 2 batterier av samma typ!
• Öppen eld, gnistbildning eller rökning får inte under några omständigheter förekomma i närheten av ett batteri eller i ett utrymme där ett batteri laddas upp. Risk för explosion.
• Använd bara batterier med polskydd. Ersätt polskydd vid förlust. Rör inte varma delar, som t.ex. drivmotorn (risk för brännskador).
• Var försiktig när du hanterar batterisyra. Beakta motsvarande säkerhetsföreskrifter!
• Förbrukade batterier ska, enligt EU-direktiv 91/157 EWG, tas om hand miljövänligt.

Säkerhetsanvisningar beträffande skötsel och underhåll

- Före rengöring och underhåll, byte av delar eller omkoppling till annan funktion ska maskinen stängas av och tändningsnyckeln dras ur. - Vid arbeten på elsystemet ska batteriet kopplas bort. - Maskinen får inte rengöras med slang eller högtryckstvätt (risk för kortslutning eller andra skador). - Avhjälpande underhåll får endast utföras av auktoriserad kundtjänst eller fackkraft på området, införstådd med alla relevanta säkerhetsföreskrifter. - Säkerhetskontroll enligt lokalt gällande föreskrifter ska beaktas för yrkesmässigt använda maskiner som används på olika orter. - Använd alltid lämpliga handskar vid arbeten på aggregatet.

Säkerhetsanordningar

Maskinhuv

Maskinen är utrustad med en huvkontaktbrytare som stänger av motorn så snart maskinhuven öppnas.

△FARA

Risk för personskador på grund av defekt huvkontaktbrytare!

Om motorn inte stängs av när maskinhuven öppnas föreligger en defekt i huvkontaktbrytaren. Använd inte maskinen längre och få den reparerad.

Huvudströmbrytare

→ I farliga situationer eller för att snabbt stänga av maskinen, vrid huvudbrytaren till läget "0/OFF". För att säkra mot oavsiktlig igångsättning, vrid huvudbrytaren till läget "0/OFF" och dra ut nyckeln.

Manövrerings- och funktionselement

1 Skruv till skjutbygelns fixering (2x) 2 Dammfilter 3 Sopbehållare 4 Bakre tätningslist (på sopbehållaren) 5 Laddare

(Bara KM 75/40 W Bp Pack)

6 Batterier (Bara KM 75/40 W Bp Pack) 7 Drivhjul 8 Tätningslister på sidan 9 Sopvals 10 Främre tätningslist 11 Lucka för grovsmuts 12 Styrhjul med parkeringsbroms 13 Infästning av sidoborsten 14 Sidoborste 15 Huvtillslutning 16 Motorhuv 17 Kontakt till batteriladdare (Bara KM 75/40 W Bp) 18 Skjut handtag 19 Spak för framåtkörning 20 Spak för att lyfta/sänka grovsmutsluckan

Användningsområde

1 Huvudströmbrytare 2 Spak för nedsänkning och upphöjning av sidoborsten 3 Tillslutningsskruv för dammfiltrets lock 4 Låsbygel för sopbehållare 5 Filterrengöring för dammfilter 6 Våt-/torventil

Huvudströmbrytare

0/OFF Motor av

1 Motor på A Dra ur nyckeln. B Felmeddelande C Batteridisplay

Dra ur nyckeln.

Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0".

Öppna maskinkåpan

Hänvisning

Maskinkåpan låses upp med nyckeln till huvudbrytaren.

Stick huvudbrytarens nyckel i låset till kåpan och vrid den 90° medsols. Dra ut låset till kåpan med nyckeln. Öppna aggregatkåpan.

Stäng maskinkåpan

Stäng maskinkåpan, kåpans lås förreglas automatiskt.

Före ibruktagande

Tänk på maskinens vikt vid lastningen!

Tomvikt (transportvik)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Tillåten totalvik
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Lasta av

Ta av kartongen. Ta bort träklossar som använts för att spärra hjulen och lyft bort maskinen från pallen manuellt. Lossa parkeringsbromsen.

Montera skjutbygeln

Lossa skruvar. Rikta in skjutbygel. Dra åt skruvarna.

Montera sidoborstar

Observera: Ta bort sopbehållaren och sväng skjuthandtaget framåt innan maskinen tippas. Ställ inte upp maskinen på skjuthandtaget. Sätt på sidoborsten på gripen och skruva fast.

Batterier

Säkerhetshänvisningar batterier

Följande varningar måste beaktas vid underhåll av batterier:

Beakta hänvisningar på batte-riet, i bruksanvisningen samt i driftsanvisningen for fordonet!

Använd ögonskydd!

Häll barn borta från syror och batterier!

Risk För explosion!

Eld, gnistor, brinnande ljus och römning förbjuden!

Frätningsrisk!

Första hjälpen!

Varningshänvisning!

Atervinning!

Kasta inte batteri i soptunna!

Fara

Risk för explosion! Lägg inga verktyg eller liknande på batterier, dvs. på polerna och cellförbindningar.

△Fara

Risk för skada! Syra får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterierna.

△FARA

Brand- och explosionsfara!

• Rökning och öppen eld är förbjuden.
• I lokalen där batterier laddas upp måste du sörja för god ventilation eftersom explosiva gaser bildas vid uppladdningen.

△Fara

Frätningsrisk!

• Syrestänk i ögon eller på huden ska sköljas av med rikligt klart vatten.
• Uppsök därefter omgående en läkare. -Nedsmutsade kläder ska tvättas med vatten.

	Beställ-ningsnr.	Volym Luft-ström
60 Ah, Under-hällsfri	6.654-226.0*	1,65**	0,6***

• Apparaten behöver 2 batterier

**im³

***im³/h

Maximala dimensioner för batterier

Längd Bredd Höjd
267 mm 177 mm 190 mm

Rekommenderade laddningsaggregat Installera och ansluta batterier

laddare	Beställningsnr.
	6.654-225.0

Hänvisning

Hos KM KM 75/40 W Bp Pack är batterierna och laddaren redan monterade.

→ Öppna aggregatkåpa. Placera batterier på motorplattan. Säkra batterierna med respektive fästband.

Anslut polkammen (röd kabel) till pluspolen (+). Skruva fast anslutningskabeln på batteriet. Anslut den andra polkammen till minuspolen (-).

Observera: Kontrollera att batteripolerna och polklämmorna har tillräckligt med skyddsfett.

Använd bara batterier med polskydd. Ersätt polskydd vid förlust.

FÖRSIKTIGHET

Ladda upp batterierna före ibruktagningen.

Ladda batterierna

Fara

Risk för skada! Laddningsaggregat får endast brukas om nätkabeln inte är skadad. En skadad nätkabel måste omedelbart bytas ut av tillverkaren, kundtjänst eller kvalificerad person.

FARA

Risk för elektrisk stöt. Ge akt på strömledningar och säkringar. Använd laddaren endast i torra utrymmen med tillräcklig ventilation!

Observera: Laddningstiden för tomt batteri är ca 12 timmar.

Fara

Risk för skada! Beakta säkerhetsföreskrifterna vid arbete med batterier. Iaktta anvisningarna i bruksanvisningen från tillverkaren av uppladdningsaggregatet.

Laddning - KM 75/40 W Bp Pack

Obs: Batterierna får endast laddas i rumstemperatur!

Information: Maskinen är seriemässigt utrustad med underhållsfria batterier.

Öppna maskinhuvens. Sätt laddarens nätkontakt i ett vägguttag.

Information: Laddaren styrs elektroniskt och avslutar själv laddningen. Maskinens samtliga funktioner avbryts automatiskt under laddningen.

1 Batteristatusindikator

Batteristatusindikatorn visas när nätkabeln är ansluten:

Batterier laddas Blinkar grönt
Batterier är laddade Lyser	grönt
Störning i laddaren Lyser rott
Fel n că feltabellen före-ligger	Blinkar rätt n gänger med paus

Feltabell:

1	Batteriet ej anslutet
2	Batteriet felpolat
3	Batteriet urladdat
4	Problem med laddningskurva
5	Nätdel für varm
6	Maskinvarufel
7	Kommunikationsfel (nätdelsläge)

För att återställa en lång batteritid bör batteriet alltid vara fulladdat.

Laddning - KM 75/40 W Bp

Öppna aggregatkåpan. Sätt i laddningsaggregatets laddkabel i uttaget på sopmaskinen. Sätt i nätkontakten och starta uppladdningsaggregatet.

Efter uppladdningen

KM 75/40 W Bp Pack

KM 75/40 W Bp

Drag ur nätkabeln. Linda nätkabeln runt laddarens kabelhållare. Stäng maskinhuvens. Stäng av uppladdningsaggregatet och skilj det från nätet. Tag bort laddkabeln från maskinen. Stäng maskinhuvens.

Ta ur batteri

Öppna aggregatkåpan. Koppla ifrån den andra polklämman vid minuspolen (-). Skruva loss batteriernas anslutningsledning. Koppla ifrån den andra polklämman vid pluspolen (+). Lossa fästbandet. Ta ur batteriet. Avfallshantera förbrukade batterier enligt gällande bestämmelser.

Idrifttagning

Allmänna hänvisningar

△FARA

Risk för skada! Stäng av maskinen innan smutsbehållaren tas bort.

Observera: Får endast tas i bruk med stängd maskinkåpa.

Ställ sopmaskinen på ett jämnt underlag. Stäng av motorn. → Aktivera parkeringsbromsen.

Inspektions- och underhållsarbeten

→ Kontrollera batteriernas laddning. → Inspektera sidoborstarna. Inspektera sopvalsen. Rengör dammfiltret. Töm sopbehållaren.

Observera: Beskrivning, se kapitel Underhåll och skötsel.

Drift

△Fara

Längre användning av apparaten kan leda till cirkulationsstörningar i händerna.

En allmängiltig tidslängd för användningen kan inte fastläggas eftersom den påverkas av många faktorer:

• Personlig fallenhet för dålig cirkulation (ofta kalla fingrar, kliande fingrar). Låg omgivande temperatur. Bär varma handskar för att skydda händerna.
• Ett fast grepp hindrar cirkulationen.
• Drift utan pauser är bättre än drift med inlagda pauser.

Vid regelbunden, långvarig användning av apparaten och återkommande symptom (t.ex. kliande fingrar, kalla fingrar), rekommenderar vi läkarbesök.

Starta maskinen

→ Lossa parkeringsbromsen. Starta motorn. → Vrid huvudströmbrytaren till position "1".

Observera: Sopvalsen och sidoborstarna roterar.

Köra maskinen

Kör framåt

→ Drag i spak för framåtkörning.

Observera: Körhastigheten kan beroende på spakens läge regleras steglöst för framåtkörning.

Tomgång

→ Släpp spak för framåtkörning. Maskinen stannar.

Köra över hinder

Körning över fasta hinder, upp till 30 mm:

→ Lyft grovsmutsluckan. Kör långsamt och försiktigt över hindret. Körning över fasta hinder, över 30 mm: Hinder får bara köras över med en passande ramp.

Sopning

△Fara

Risk för skada! Med grovsmutsluckan öppen kan sopvalsen kasta ut stenar eller splitter framåt. Försäkra dig om att inga personer, djur eller föremål kan ta skada.

FÖRSIKTIGHET

Sopa inte upp förpackningsband, kablar eller liknande, detta kan leda till skador på mekaniken.

Observera: För att få ett optimalt rengöringsresultat ska höjden anpassas till omständigheterna.

Sopning med lyft grovsmutslucka

Observera: Vid uppsopning av större föremål, storlek upp till 50 mm vilket t.ex. cigarettaskar, så måste grovsmutsluckan kortfristigt höjas.

Lyfta grovsmutsluckan:

→ Drag i spaken för höjning av grovsmutsluckan.

Sänka ned grovsmutsluckan:

→ Släpp spaken för höjning av grovsmutsluckan.

Observera: Optimalt resultat uppnås bara om grovsmutsluckan är fullständigt nedsänkt.

Observera: Under användning bör dammfiltret rengöras regelbundet.

Stäng våt-/torrventilen.

Sopa på fuktiga eller våta underlag

→ Oppnavat-/torrventilen.

Observera: På så sätt skyddas filtret mot fukt.

Batteridisplay

Batteridisplayen visar under drift batteriernas laddningsstatus:

full lyser grönt
30% restkapacitet lyser gul
10% restkapacitet blinkar röttt
Skydd mot djupurladd- ning, maskinen stängs av	lyser röttt

Störningsindikering

Störningsindikatorn anger huruvida det finns ett fel på maskinen:

Störning i motorstyr- ningen

Blinkar rött

Rengöra dammfilter

→ Dra ut och för in greppet på filterrengöringen flera gånger.

Tömma sopbehållaren

△FARA

Risk för skada! Stäng av maskinen innan smutsbehållaren tas bort.

Observera: Se till att tätningslisten inte skadas när du tömmer sopbehållaren.

Observera: Maximal tillåten fyllnadsmängd i sopbehållaren är 40 kg.

Rengör dammfilter. → Dra sopbehållarens låsbygel uppåt. → Drag ut sopbehållaren. Töm sopbehållaren. → Skjut in sopbehållaren. Tryck sopbehållarens låsbygel nedåt.

Koppla från aggregatet

Stäng av motorn. Vrid huvudströmbrytaren till position "0".

Lyft sidoborstarna. Aktivera parkeringsbromsen. Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0".

Transport

FARA

Risk för person- och egendomsskada! Observera vid transport maskinens vikt.

Stäng av motorn. Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0". Aktivera parkeringsbromsen. Säkra maskinen med kilar i hjulen. Spänn fast maskinen med spännband eller selar. Vid transport i fordon ska maskinen

säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

1 Fäste över skjutbygel

2 Fäste under maskinkåpa

Observera: Beakta markeringarna för fastsättning på grundramen (kedjesymbol).

Observera: Knäck inga Bowdenvajrar eller vajerspel.

Förvaring

FARA

Risk för person- och egendomsskada! Observera maskinens vikt vid lagring.

Nedstängning

Om sopmaskinen inte används under en längre tid, beakta följande punkter:

Ställ sopmaskinen på ett jämnt underlag. Stäng av motorn. → Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0". → Aktivera parkeringsbromsen → Säkra sopmaskinen så att den inte kan rulla iväg. → Lyft upp sopvalsen. Haka fast de båda inställningsspakarna i det översta borrhålet. → Lyft sidoborstarna. Rengör sopmaskinen in- och utvändigt. Ställ maskinen på en skyddad och torr plats. → Ta bort batterierna. → Ladda upp batterierna och efterladda ungefär varannan månad.

Skötsel och underhåll

Allmänna hänvisningar

- Avhjälpande underhåll får endast utföras av auktoriserad kundtjänst eller fackkraft på området, införstådd med alla relevanta säkerhetsföreskrifter. - Yrkesmässigt använda maskiner med varierande arbetsområden lyder under säkerhetskontroll enligt VDE 0701.

Rengöring

FÖRSIKTIGHET

Risk för skada! Maskinen får inte rengöras med slang eller högtryckstvätt (risk för kortslutning eller andra skador).

OBSERVERA

Dra ut nätkabeln ur vägguttaget före rengöringsarbete.

Lossa batteriets pluspol före rengöringsarbete.

Rengöra maskinen invändigt

△Fara

Risk för skada! Använd dammskyddsmask och skyddsglasögon.

→ Öppna aggregatkåpan. Rengör maskinen med en trasa. → Blås igenom maskinen med tryckluft. Stäng maskinhuven.

→ Rengör maskinen med en fuktig trasa doppad i tvättlut.

Observera: Använd inga aggressiva rengöringsmedel.

Underhållsintervaller

Underhåll av kunden

Dagligt underhåll:

→ Kontrollera sopvals och sidoborsta med avseende på nedslitning och inlindade band. → Kontrollera funktionen på alla manövreringselement. → Kontrollera funktionen hos alla kontrollampor.

Underhåll varje vecka:

→ Kontrollera spänning, slitage och funktion hos drivremmen. → Kontrollera att Bowden-vajrar och rörliga delar löper lätt. → Kontrollera att tätningslisterna i sopområdet är korrekt inställda och inte slitna. → Kontrollera sopvalsens sopspegel. Rengör dammfilter.

Observera: Beskrivning, se kapitel Underhållsarbeten.

Observera: Samtliga service- och underhållsarbeten som genomförs av kunden måste utföras av kvalificerad fackman. Vid behov kan alltid en Kärcher-fackman anlitas.

Underhåll av kundtjänst

Underhåll efter den första månaden eller 5 drifttimmar:

Genomför en första inspektion.

Observera: För att ha anspråk på garanti måste under garantitiden samtliga service- och underhållsarbeten genomföras av en auktoriserad Kärcher-kundtjänst enligt underhållsboken.

Underhållsarbeten

Förberedning

Ställ sopmaskinen på ett jämnt underlag. Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0". Aktivera parkeringsbromsen.

Allmänna säkerhetsanvisningar

△FARA

Risk för skada!

Motorn behöver ca 3 - 4 sekunders eftergång efter frånslagningen. Håll dig borta från drivningsområdet under denna tidsperiod.

△ VARNING

Maskinen måste först svalna innan underhållsarbeten eller reparationer genomförs. Vidrör inte heta komponenter som t.ex. drivmotor.

OBSERVERA

Dra ut nätkontakten ur vägguttaget före underhållsarbeten.

Lossa batteriets pluspol före underhållsarbeten.

OBSERVERA

Ta ut batterierna och sopbehållaren och fäll fram handtaget innan du tippar maskinen. Sätt inte ned maskinen på handtaget. Maskinen måste stängas av innan den rengörs, underhållsarbeten utförs eller om delar ska bytas ut.

En omställning krävs om maskinens drivkraft inte räcker till vid körning uppför backe.

Öppna aggregatkåpan. Lossa kontramutter. Justera ställskruv. Skruva fast kontramutter.

Inspektera sopvalsen

Aktivera parkeringsbromsen. Ta bort sopbehållaren. Ta bort band eller ledningar från sopvalsen.

Byta ut sopvals

Ett byte är nödvändigt om resultatet vid sopningen tydligt reduceras.

OBSERVERA

Innan du tippar maskinen ska batterierna tas ut.

Sätt inte ned maskinen på handtaget.

Aktivera parkeringsbromsen. Lyft bort sopbehållaren. Ta ut batterierna. Tippa maskinen bakåt.

Lyft upp grovsmutsluckan, tryck in la

gerskälen och sväng sopvalsen framåt.

Ta ur sopvalsen. Sätt på en ny sopvals på drivtappen (vänster). Haka fast lagerskälen i sopvalsvippans börning på motliggande sida.

FÖRSIKTIGHET

Risk för skada! Ge akt på att inga borsthår kläms fast i sopvalsvippans borrning. Observera: Sopspegeln måste ställas in på nytt efter installation av en ny sopvals.

Kontrollera och ställa in sopvalsens sopspegel

Höj sopmaskinen fram och kör den på plant och jämnt underlag, tydligt täckt med damm eller krita. Aktivera parkeringsbromsen. Låt sopvalsen rotera ca. 15-30 sekunder. Höj sopmaskinen fram och kör åt sidan.

Sopspegelns form bildar en jämn kvadrat som är mellan 30 - 40 mm bred.

Inställningsområde (-) 1...10 (+)
Minimal sopyta 1
Maximal sopyta 10
Ny sopvals	1...3

Ställ in sopspegel:

→ Öppna aggregatkåpan. → Justera vänster och höger inställningsspak och haka fast i samma borrning.

• Haka fast inställningsspaken i den nedre borrningen (+): Sopytan blir större
• Haka fast inställningsspaken i den övre borrningen (-): Sopytan blir mindre → Kontrollera resultatet.

Byta ut sidoborstar

Ett utbyte är nödvändigt om resultatet vid sopningen tydligt reduceras.

Observera: Ta bort sopbehållaren och sväng skjuthandtaget framåt innan maskinen tippas. Ställ inte upp maskinen på skjuthandtaget.

→ Skruva bort tre skruvar på sidoborstens undersida. Ta av sidoborsten. Sätt ny sidoborste på gripen och skruva fast.

Ställ in nedsänkning av sidoborste

Inställning är nödvändig om sidoborsten sliter märkbart sämre på grund av slitna borststrån.

→ Öppna aggregatkåpan. → Lossa vingmuttrarna.

→ Justera ställskruv. Drag fast vingmuttrar.

Ställ in upphöjning av grovsmutslucka

- Inställning är nödvändig när grovsmutsluckan inte kan höjas tillräckligt mycket. - När sopresultatet blir sämre, t.ex. på grund av sliten framläpp, måste Bowden-vajrarna släppas något.

→ Öppna aggregatkåpan. → Lossa kontramutter. → Justera ställskruv. → Skruva fast kontramutter.

Justera och byta ut tätningslister

Observera: Ta bort sopbehållaren och sväng skjut handtaget framåt innan maskinen tippas. Ställ inte upp maskinen på skjut handtaget.

Främre tätningslist

→ Lossa tätningslistens fäste → Justera tätningslisten eller byt ut.

Ställ in avståndet till golvet så att med en eftergång på 0 -10 mm läggs om bakat. Rikta in tätningslisten.

→ Drag åt fästet för tätningslisten.

Bakre tätningslist

→ Ta bort sopbehållare. → Lossa tätningslistens fäste. → Justera tätningslisten eller byt ut. Ställ in avståndet till golvet så att de med en eftergång på 0 -10 mm läggs om bakat.

→ Drag åt fästet för tätningslisten. Tätningslister på sidan → Lossa tätningslistens fäste. → Justera tätningslisten eller byt ut. → Skjut under ett underlag på 2 mm tjocklek för att ställa in avståndet till golvet. Rikta in tätningslisten. → Drag åt fästet för tätningslisten.

Byta ut dammfilter

⚠ VARNING

Töm sopbehållaren innan dammfiltret byts ut. Bär dammskyddsmask vid arbeten på filteranläggningen. Beakta säkerhetsföreskrifterna för arbeten med fint damm.

FÖRSIKTIGHET

Risk för skada!

→ Tvätta inte dammfiltret. → Aktivera parkeringsbromsen. Rengör dammfilter.

→ Skruva dammfilterlockets tillslutningsskruv moturs för att skruva ut den. → Lyft upp dammfilterlocket. Byta ut dammfiltret. Ge akt på dammfiltrets korrekta sits (se bild). Vrid tillslutningsskruven till stoppet.

FÖRSIKTIGHET

Om tillslutningsskruven inte vrids fram till stoppet, kan skada inträffa.

Observera: Se till att inga lameller skadas vid filterbytet.

Byta ut säkringar/relän

KM 75/40 W Bp

1 Säkring F1 (50 A) 2 Säkring F2 (2 A) 3 Relä 4 Kontakt till batteriladdare

→ Öppna maskinhuyen. Byt ut defekta säkringar eller relän. KM 75/40 W Bp Pack

Säkringen sitter på batteripolterminalen.

Tillbehör

Sidoborste, mjuk 6.905-d26.0

Förlind damm inomhus, tål våta.

Sopvals, mjuk 6.906-886.

Med naturborst: speciellt för sopning av fint damm på släta golv inomhus. Ej vattenfast, använd inte till slipande ytor!

För borttagning av fast sittande smuts utomhus, tål våta.

Sopvals, antistatisk 6.906-950.0

För statistik uppladdningsbara ytor som mattor eller konstgräs.

Sopenhet för matta 2.641-571.0

Innehåller: Luddsil, antistatisk sopvals, 3-dubbel styrrulle

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Sopsugmaskin

Typ: 1.049-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Tillämpade nationella normer

---

Tillämpad metod för överensstämmelsebedömning

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt: 86

Garanterad: 88

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Atgärder vid störningar
Störning AtgärdMaskinen startup inte Huvkontaktbr	yåren har ständt av maskinen. Stänga maskinhuven
	Ladda batterierna
	Kontrolera überbelastningssäkring
	Ta kontakt med Kärcher-kundtjänst
Motorn går, men maskinen kan inte köras	Ställa in drivenhetens Bowden-vajrar
	Kontrolera kilremmar
	Ta kontakt med Kärcher-kundtjänst
Maskinen stannar vid körning i sluttning	Kör i sluttning medindre lutting
	Kontrolera überbelastningssäkring
	Ställa in drivenhetens Bowden-vajrar
	Kontrolera kilremmar
	Ta kontakt med Kärcher-kundtjänst
Borstvals stannar, störningsindike-ring lyser röd	Vrid huvudbrytaren till "OFF", kontrolera om material har fastnat i borsten. Kör eventuell på yta medindre lutting. Koppla in huvudbrytaren ivgen. När detta Förlopp har upprepats fyra gänger laggergstyrningen en en tvångspaus på två minuter für avkylning. Under den här perioden kan aggregatenteinte startas.
Maskinen sobar inte riktigt Kontrolera	era SOPvals och sidoborstar, byt ut vid behov
	Kontrolera grovsmutsluckans Funktion
	Slapp grovsmutsluckans Bowden-vajrarologists (justeringsskruv)
	Kontrolera sträckning och Funktion hos vajrar, byt ut vid behov
	Justera sopspegeln
	Byta ut SOPvals
	Ta kontakt med Kärcher-kundtjänst
Maskinen dammar Kontrolera grovsmutsluckans	smutsluckans Funktion
	Slapp grovsmutsluckans Bowden-vajrarologists (justeringsskruv)
	Kontrolera dammfilter, rengör eller byt utTvätta inte dammfiltret.
	Töm sopsbehällaren
	Byt tätningsprofil på sopsbehällare
	Kontrolera tätningen på dammfiltret
	Kontrolera om tätningslisterna ar nedslitna, ställ in vid behov erller byt ut
Dälig ropning vid ränder Efterjester	a nedsänkning sidoborste
	Byt sidoborstar
	Sänk ner sidoborste
	Kontrolera drivremmen på sidoborsten
	Ta kontakt med Kärcher-kundtjänst
Nedsänkning sidoborste fungerar inte	Kontrolera Bowden-vajrar hos Funktionen nedsänkning sidoborste
	Ta kontakt med Kärcher-kundtjänst
Dennya sopvalsen vidrör sopbehällaren	Korrigera inställning av sopyta, haka fast de båda inställningsspakarna i nitsta högre bornning (1...3)

Tekniska data

		KM 75/40 W Bp KM 75/40 W Bp Pack
Maskindata
längd x bredd x höjd (skutbygeln utfällid) mm 1430 x 750 x 1190 1430 x 750 x 1190
längd x bredd x höjd (skutbygeln infällid) mm 1160 x 750 x 930 1160 x 750 x 930
Vikt (utan batterier) kg 79 79
Vikt (med batterier) kg 125 125
Tilläten totalvikt kg 205 205
Färe- och sophastighet km/h 4,5 4,5
Lutningsgrad (max.)	%	12 12
Sopvalsdiameter	mm 265 265
Sidoborste diameter	mm 410 410
Ytlefekt max.	m3/h	3400	3400
Arbetsbredtutan sidoborstar	mm 550 550
Arbetsbredtmed sidoborstar	mm 750 750
Sopbehällarens volym	I	40 40
Skyddssätt dropvattenskyddad	--	IPX 3	IPX 3
Motor
Typ	--	Likströmpermanentmagnetmotor Vridriktning höger
Spänning	V	24 24
Normspänning	A	22 22
Normeffekt	W	400 400
Varvital	1/min	2750	2750
Skydd	--	IP 20	IP 20
Batteri
Typ	--	--	2x 12 V GIV
Kapacitet	Ah	--	60 (5h)
Vikt	kg --	23
Upladdningssted vid helt urladdat batteri	h	--	12
Drifstid after flera uppladdningar	h	--	ca. 1,5-2
Iaddare
Nätspänning	V~	--	230
Utgångssponning	V	--	24
Laddström	A	--	10
Nätfrekvens	Hz	--	50/60
Elektrisk säkring
Säkringsbox	A	50 50
Säkring styrning	A	2	--
Djupurladdningssskydd	--	via relän	via relän
Iaddare		---	T4A / 250 V AC
Filter- ochugsystem
Filterya findammfilter	m2	1,8	1,8
Användningskategorie filter für ej hälsovådliga damm	--	L	L
Märkundertryckugsystem	mbar	5	5
Märkvolymströmugsystem	I/s	45 45
Omgivningsförhällanden
Drifttemperatur	°C	-5 till +40	-5 till +40
Laddningstemperatur		---	Rumstemperatur
Luftfuktighet, ingen dagning	%	0 - 90	0 - 90
Beräknade värdenenet EN 60335-2-72
Ljudtrycksnivá Lva	dB(A)	71 71
Osäkerhet Kva	dB(A)	3	3
Ljudeffektsniva Lva + Osäkerhet Kva	dB(A)	88 88
Osäkerhet Kva		2	2
Hand-Arm Vibrationsvärde	m/s2	3,7	3,7
Osäkerhet K	m/s2	0,2	0,2

Tekniska ändringar förbehålls.

- Asfalt - Tööstuspinnad - Valatud põrandad - Betoon - Sillutiskivid

Funktion
