BRUKSANVISNING AN902 MAKITA

S Rundbandad spikpistol Bruksanvisning

WARNING: Läs instruktionerna och varningarna för denna maskin noga innan användning. Om du inte gör det kan det leda till allvarliga personskador.

Det följande visar de symboler som används för den här maskinen. Se noga till att du förstår deras innebörd innan maskinen används.

Symbolene

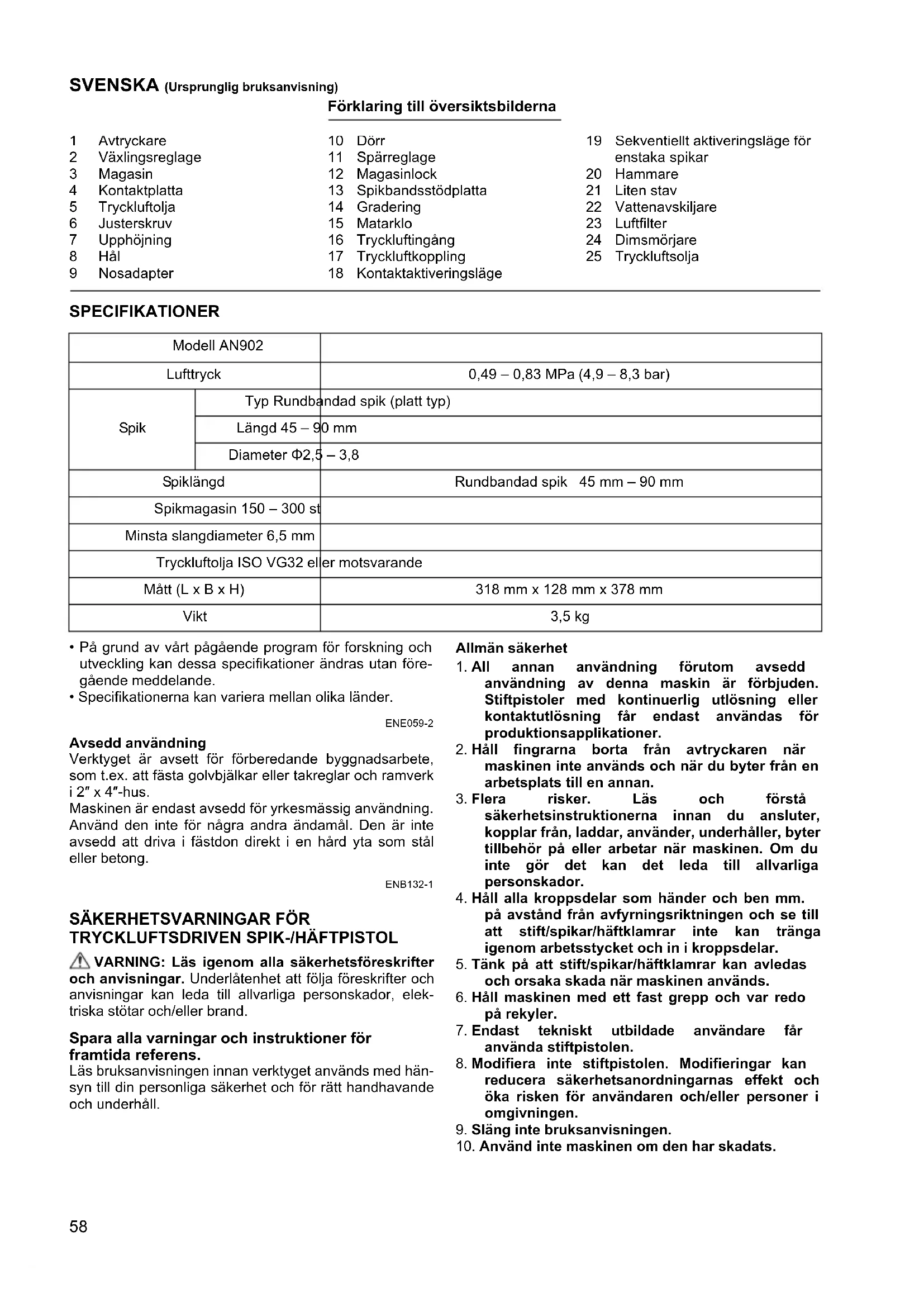

		Förklaring till översiktsbilderna
1	Avtryckare	10	Dörr	19	Sekventiellt aktiveringsläge för enstaka spikar
2	Växlingsreglage	11	Spärreglage
3	Magasin	12	Magasinlock	20	Hammare
4	Kontaktplatta	13	Spikbandsstödplatta	21	Liten stav
5	Tryckluftolja	14	Gradering	22	Vattenavskiljare
6	Justerskruv	15	Matarklo	23	Luftfilter
7	Upphöjning	16	Tryckluftingång	24	Dimsmörjare
8	Hål	17	Tryckluftkoppling	25	Tryckluftsolja
9	Nosadapter	18	Kontaktaktiveringsläge

SPECIFICATIONER

Modell AN902
Lufttryck		0,49 – 0,83 MPa (4,9 – 8,3 bar)
Spik	Typ Rundbandad spik (platt typ)
	Längd 45 – 90 mm
	Diameter Φ2,5 – 3,8
Spiklängd		Rundbandad spik 45 mm – 90 mm
Spikmagasin 150 – 300 st
Minsta slangdiameter 6,5 mm
Tryckluftolja ISO VG32 eller motsvarande
Mått (L x B x H)		318 mm x 128 mm x 378 mm
Vikt		3,5 kg

- På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.

- Specifikationerna kan variera mellan olika länder.

ENE059-2

Avsedd användning

Verktyget är avsett för förberedande byggnadsarbete, som t.ex. att fästa golvbjälkar eller takreglar och ramverk i 2" x 4"-hus.

Maskinen är endast avsedd för yrkesmässig användning. Använd den inte för några andra ändamål. Den är inte avsedd att driva i fästdon direkt i en hård yta som stål eller betong.

ENB132-1

SÄKERHETSVARNINGAR FÖR TRYCKLUFTSDRIVEN SPIK-/HÄFTPISTOL

⚠️ VARNING: Läs igenom alla säkerhetsföreskrifter och anvisningar. Underlåtenhet att följa föreskrifter och anvisningar kan leda till allvarliga personskador, elektriska stötar och/eller brand.

Spara alla varningar och instruktioner för framtida referens.

Läs bruksanvisningen innan verktyget används med hän- syn till din personliga säkerhet och för rätt handhavande och underhåll.

Allmän säkerhet

1. All annan användning förutom avsedd användning av denna maskin är förbjuden. Stiftpistoler med kontinuerlig utlösning eller kontaktutlösning får endast användas för produktionsapplikationer.
2. Håll fingrarna borta från avtryckaren när maskinen inte används och när du byter från en arbetsplats till en annan.
3. Flera risker. Läs och förstå säkerhetsinstruktionerna innan du ansluter, kopplar från, laddar, använder, underhåller, byter tillbehör på eller arbetar när maskinen. Om du inte gör det kan det leda till allvarliga personskador.
4. Håll alla kroppsdelar som händer och ben mm. på avständ från avfyrningsriktningen och se till att stift/spikar/häftklamrar inte kan tränga igenom arbetsstycket och in i kroppsdelar.
5. Tänk på att stift/spikar/häftklamrar kan avledas och orsaka skada när maskinen används.
6. Håll maskinen med ett fast grepp och var redo på rekyler.
7. Endast tekniskt utbildade användare får använda stiftpistolen.
8. Modifiera inte stiftpistolen. Modifieringar kan reducera säkerhetsanordningarnas effekt och öka risken för användaren och/eller personer i omgivningen.
9. Släng inte bruksanvisningen.

10. Använd inte maskinen om den har skadats.

11. Var försiktig när du hanterar stift/spikar/ hämtklamrar, särskilt vid laddning/urladdning, eftersom de har vassa spetsar som kan orsaka skada.

12. Kontrollera alltid maskinen innan användning så den inte är skadad, felaktigt ansluten eller har slitna delar.
13. Översträck inte. Använd endast på en säker arbetsplats. Stå alltid stabilt och ha god balans hela tiden.
14. Håll personer i omgivningen på avstånd (vid arbete i ett område där det finns en risk för många personer). Märk ut ditt arbetsområde på ett tydligt sätt.
15. Peka aldrig maskinen mot dig själv eller någon annan.
16. Håll inte fingret på avtryckaren när du tar upp maskinen, byter arbetsområde/position eller går, eftersom detta kan leda till oavsiktlig användning. För maskiner med selektiv utlösning måste du alltid kontrollera maskinen innan användning för att säkerställa att korrekt läge är valt.
17. Bär endast handskar som ger adekvat känsla och säker hantering av avtryckare och eventuella justeringsenheter.
18. Lägg maskinen på en plan yta när du inte använder den. Om du använder maskinens krok, kroka fast den säkert på en stabil yta.
19. Använd inte verktyget under påverkan av alkohol, mediciner eller liknande.

Projektilrisker

1. Stiftpistolen ska kopplas från när stift laddas ur, justeringar utförs, stift som fastnat tas bort eller tillbehör byts ut.
2. Se vid användning till att stift penetrerar materialet korrekt och inte kan avledas/felaktigt avfyras mot en användare och/eller omgivande personer.
3. Vid användning kan föremål från arbetsstycket och fastsättnings-/kollationssystemet avfyras.
4. Bär alltid skyddsglasögon för att skydda dina ögon från skada när du använder e-verktyg. Skyddsglasögonen måste uppfylla ANSI Z87.1 i USA, EN 166 i Europa, eller AS/NZS 1336 i Australien/Nya Zealand. I Australien/Nya Zeeland måste man enligt lag även bära ansiktsskydd för att skydda ansiktet.

Det är arbetsgivarens ansvar att se till att användare och övriga personer i det omedelbara arbetsområdet använder lämplig skyddsutrustning.

1. Riskerna för andra personer ska bedömas av användaren.
2. Var försiktig vid maskin utan kontaktelement eftersom de kan avfyras oavsiktligt och skada användaren och/eller omgivande personer.
3. Se till att maskinen alltid ligger an säkert mot arbetsstycket och inte kan glida.
4. Använd hörselskydd och hjälm. Använd åtsittande, men bekväm klädsel. Ärmarna ska vara knäpptta eller uppkavlade. Bär inte slips.

Risker vid användning

1. Håll maskinen korrekt: var redo att motverka normala eller plötsliga rörelser, som rekyler.

2. Ha en balanserad kroppsposition och säkert fotfäste.

3. Lämpliga skyddsglasögon ska användas, och lämpliga handskar och skyddskläder rekommenderas.

4. Lämpliga hörselskydd ska användas.

5. Använd korrekt strömförsörjning enligt anvisningarna i bruksanvisningen.

6. Använd inte maskinen på rörliga plattformar eller baktill på lastbilar. En plötslig rörelse hos plattformen kan leda till förlust av kontroll och leda till skada.

7. Förutsätt alltid att verktyget är laddat med skruv.

8. Utför inte arbetet under stress och forcera inte verktyget. Hantera verktyget försiktigt.

9. Se till att alltid ha ordentligt fotfäste och god balans när du använder verktyget. Kontrollera att andra personer inte befinner sig under dig när du arbetar på hög höjd och säkerställ att tryckluftslangen inte utgör en olycksrisk.

10. På hustak och andra arbetsplatser på hög höjd ska du röra dig framåt medan du matar skruv. Det är lätt att förlora fotfästet om du rör dig bakåt samtidigt som du matar skruv. Om du ska skruva vertikalt, arbeta då uppifrån och ned. Det är mindre tröttande.

11. Om du råkar skruva i en annan skruv eller i en kvist i trävirket kan skruven böjas eller verktyget fastna. Skruven kan då kastas iväg och träffa någon, eller så kan verktyget i sig utgöra en olycksrisk. Var noggrann med hur du placerar skruv.

12. Lämna inte ett laddat verktyg eller en trycksatt kompressor i direkt solljus under längre tid. Förvara verktyget på en plats där det inte riskerar att utsättas för damm, sand, spånor eller andra partiklar.

13. Avfyra aldrig skruv från insidan och utsidan samtidigt. Skruvar riskerar att skjutas igenom och/eller flyga iväg och orsaka allvarlig fara.

Risker vid repetitiva rörelser

1. När en maskin används under en lång tid kan användaren uppleva obehag i händer, armar, skuldror, nacke eller andra delar av kroppen.

2. Vid användning av maskinen ska användaren använda en lämplig och ergonomisk hållning. Stå stadigt och undvik obekväma eller obalanserade ställningar.

3. Om användaren upplever symptom som ihållande eller återkommande obehag, pulserande smärta, värk, stickningar, domningar, brännande känsla eller stelhet bör dessa varningssignaler inte ignoreras. Användaren ska rådgöra kvalificerad sjukvårdspersonal gällande allmänna aktiviteter.

4. Att fortsätta använda maskinen kan orsaka förslitningsskador p.g.a. rekyl från maskinen.
5. För att undvika förslitningsskador ska användaren inte sträcka sig för långt eller använda onödig kraft. Dessutom ska användaren vila när hen känner sig utmattad.
6. Utför en riskbedömning avseende risker för upprepade rörelser. Den ska fokusera på muskelskelettstörningar och vara företrädesvis baserad på antagandet att minskad utmattning under arbetet är effektivt för att minska störningar.

Risker med tillbehör och förbrukningsartiklar

1. Koppla från matningen från maskinen (luft, gas eller batteri) innan byte av tillbehör, som kontaktelement, eller justeringar utförs.
2. Använd endast tillbehör av korrekt storlek och sort som levereras av tillverkaren.
3. Använd den smörjmedel som rekommenderas i denna bruksanvisning.

Arbetsplatsrisker

1. De vanligaste olycksriskerna på en arbetsplats är att halka, snubbla och ramla. Var medveten om hala ytor som orsakas vid användning av maskinen samt om risken att snubbla över tryckluftsslangar.
2. lakttag extra försiktighet vid okända omgivningar. Dolda risker kan finnas, som elkablar eller andra rör/ledningar.
3. Denna maskin är inte avsedd för användning i explosiva områden och är inte isolerad från kontakt med elektricitet.
4. Se till att det inte finns några elkablar, gasledningar etc. som kan orsaka fara om de skadas av maskinen.
5. Se till att arbetsområdet är rent och har bra belysning. Arbetsområden med skräp eller dålig belysning kan leda till olyckor.
6. Följ även eventuella lokala föreskrifter om bullernivåer. Under vissa omständigheter kan bullerskärmar behöva användas.

Risker med damm och utblås

1. Kontrollera alltid omgivningen. Luften som blåses ut från maskinen kan blåsa damm eller föremål som kan träffa användaren och/eller omgivande personer.
2. Rikta utloppet så att damm yr så lite som möjligt i dammiga miljöer.
3. Om damm eller föremål alstras i arbetsområdet ska dessa reduceras så mycket som möjligt för att minska hälso- och skaderiskerna.

Bullerrisker

1. Oskyddad exponering mot höga ljud kan orsaka permanenta hörselskador samt andra problem, som tinnitus (ringande, surrande, visslande eller brummande i öronen).

2. Utför en riskbedömning avseende bullerfaror på arbetsområdet och implementera lämplig övervakning av dessa faror.

3. Lämpliga åtgärder för att minimera riskerna kan inkludera åtgärder som ljuddämpande material för att förhindra att arbetsstyckena "ringer".

4. Använd lämpliga hörselskydd.
5. Använd och underhåll maskinen enligt rekommendationerna i dessa instruktioner för att förhindra onödig ökning av bullernivåer.
6. Genomför bullerdämpande åtgärder som att t.ex. placera arbetsstycken på ljuddämpande underlag.

Vibrationsrisker

1. Vibrationerna vid användning beror på gripkraft, kontakttryck, arbetsriktning, justering av energimatning, arbetsstycket och arbetsstyckets stöd. Utför en riskbedömning avseende vibrationsfaror på arbetsområdet och implementera lämplig övervakning av dessa faror.
2. Att utsättas för vibrationer kan orsaka skador på nerver och blodtillförsel i händer och armar.
3. Bär varma kläder vid arbete i kalla miljöer och håll händerna varma och torra.
4. O m du upplever domningar, stickningar, smärta eller vitaktiga fingrar/händer, rådgör med läkare omedelbart gällande allmänna aktiviteter.
5. Använd och underhåll maskinen enligt rekommendationerna i dessa instruktioner för att förhindra onödig ökning av vibrationsnivåer.
6. Håll maskinen med ett lätt, men säkert, grepp eftersom risken för vibrationer i allmänhet är högre med ett fastare grepp.

Ytterligare varningar för tryckluftsverktyg

1. Tryckluft kan orsaka allvarliga skador.
2. Stäng alltid av lufttillförseln och koppla bort maskinen från tryckluftsmatningen när den inte används.
3. Koppla alltid bort maskinen från tryckluftsmatningen innan byte av tillbehör, justeringar och/eller reparationer eller vid byte av arbetsområde.
4. Håll fingrarna borta från avtryckaren när maskinen inte används och när du byter från en arbetsplats till en annan.
5. Rikta aldrig tryckluft mot dig själv eller någon annan.
6. Slängande slangar kan orsaka allvarliga skador. Kontrollera alltid slangar/kopplingar så de inte är skadade eller lösa.
7. Bär aldrig ett tryckluftsverktyg i dess slang.
8. Dra aldrig ett tryckluftsverktyg i dess slang.
9. Vid arbete med tryckluftsverktyg får högsta arbetstrycket aldrig överskridas.
10. Tryckluftsverktyg får endast matas med tryckluft med lägsta erforderliga tryck för arbetsprocessen för att reducera buller och vibrationer, samt minimera slitage.
11. Att använda oxygen eller brandfarliga gaser för att driva tryckluftsverktyg skapar en brand- och explosionsrisk.
12. Var försiktig när du använder tryckluftsverktyg eftersom de kan bli kalla, vilket påverkar grepp och kontroll.

Ytterligare varningar för maskiner med kontaktutlösning

1. Håll inte fingret på avtryckaren när du tar upp maskinen, byter arbetsområde/position eller går, eftersom detta kan leda till oavsiktlig användning. För maskiner med selektiv utlösning måste du alltid kontrollera maskinen innan användning för att säkerställa att korrekt läge är valt.
2. Denna maskin har antingen selektive utlösning för kontaktutlösning, eller kontinuerlig kontaktutlösning för väljaren för utlösningsläge, eller är ett kontaktutlösnings- eller kontinuerligt utlösningskontaktverktyg och är märkt med symbolen ovan. Dess avsedda användningsområden är för produktapplikationer som pallar, möbler, hustillverkning, stoppning och beklädnad.
3. Om denna maskin används i selektivt utlösningsläge måste du alltid se till att den är i korrekt utlösningsläge.
4. Använd inte denna maskin i kontaktutlösningsläge för applikationer som försluta lådor eller montera säkerhetssystem vid transporter på släpvagnar och flakbilar.
5. Var försiktig vid byte av arbetsplats.

Säkerhetsanordningar

1. Kontrollera alltid att alla säkerhetsanordningar fungerar innan du använder verktyget. Verktyget får inte starta om du enbart trycker in avtryckaren eller enbart trycker kontaktarmen mot arbetsstycket. Både avtryckare och säkerhetsspärren måste användas för att starta verktyget. Kontrollera funktionen med tomt magasin och med inmataren helt tillbakadragen.
2. Att låsa avtryckaren i läget ON är mycket farligt. Försök under inga omständigheter att spärra avtryckaren.
3. Försök inte att hålla kontaktelementet nedtryckt med tejp eller vajer. Det innebär livsfara eller risk för allvarlig olycka.
4. Kontrollera alltid kontaktelementet enligt anvisningarna i denna bruksanvisning. Klamrar kan avfyras oavsiktligt om säkerhetsmekanismen inte fungerar på avsett sätt.

Service

1. Rengör och underhåll verktyget direkt efter avslutat arbete. Se till att alltid hålla verktyget i bästa skick. Smörj rörliga delar för att förhindra korrosion och minimera friktionsrelaterad förslitning. Torka bort allt damm från de olika delarna.
2. Låt ett auktoriserat servicecenter för Makita utföra en regelbunden genomgång av verktyget.
3. Låt ett auktoriserat Makita-servicecenter utföra allt underhålls- och reparationsarbete med reservdelar från Makita för att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET.
4. Följ lokala föreskrifter vid avfallshantering av maskinen.

SPARA DESSA ANVISNINGAR.

⚠️ VARNING: GLÖM INTE att också fortsättningsvis strikt följa säkerhetsanvisningarna för maskinen även efter att du blivit van att använda den. Vid FEL-AKTIG HANTERING av maskinen eller om inte säkerhetsanvisningarna i denna bruksanvisning följs kan följden bli allvarliga personskador.

BESKRIVNING AV DELAR (Fig. 1) INSTALLATION

Välja kompressor

Luftkompressorn måste uppfylla kraven enligt EN60335-2-34.

Välj en kompressor med lämpligt tryck och luftflöde för en kostnadseffektiv drift. Diagrammet visar sambandet mellan spikfrekvens, applicerat tryck och luftflöde från kompressorn.

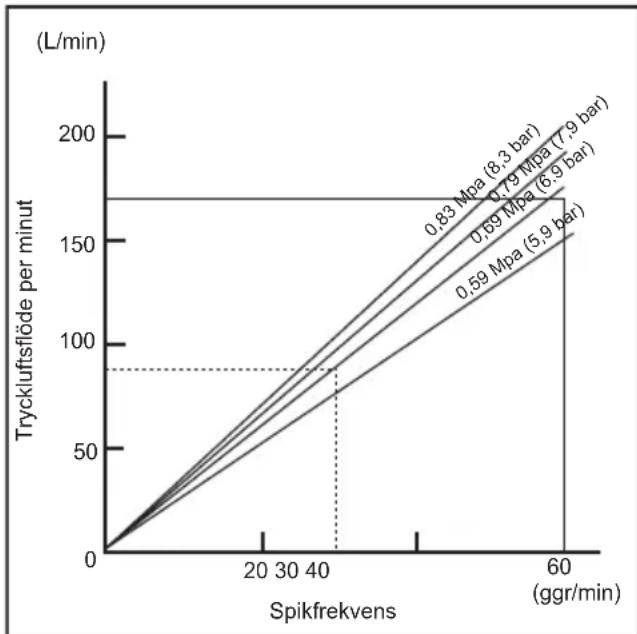

Om du exempelvis ska spika ca 30 spikar i minuten och trycket är 0,69 MPa (6,9 bar), måste kompressorns kapacitet vara minst 80 L/minut.

Tryckregulatorer måste användas för att begränsa trycket till maskinens nominella tryck om tryckluftsystemet ger ett högre tryck. I annat fall finns risk för allvarliga personskador för både användaren och personer i närheten.

För att kunna använda maskinen effektivt bör du välja en tryckluftslang med så stor diameter som möjligt och som är så kort som möjligt. För trycket 0,49 MPa (4,9 bar) rekommenderas en slang med en innerdiameter över 6,5 mm och en längd under 20 m om spikningsfrekvensen är 2 spikar per sekund. Tryckluftslangar ska vara godkända för ett arbetstryck på minst 1,03 MPa (10,3 bar) eller 150 procent av maximalt tryck som systemet kan ge om detta är högre.

FÖRSIKTIGHET:

- Låg kompressorkapacitet, lång slang eller liten diameter i förhållande till spikfrekvensen kan minska maskinens spikindrivningskraft.

Smörjning

Anslut luftfiltrering (dimsmörjning, regulator, luftfilter) så nära maskinen som möjligt för att säkerställa bästa möjliga prestanda. Ställ in dimsmörjningen till en droppe olja per 30 spikar. (Fig. 3)

Om luftfilter/dimsmörjning inte används måste du smörja maskinen med två (2) eller tre (3) droppar tryckluftsolja i tryckluftsanslutningen. Detta ska göras både före och efter användningen. Avfyra maskinen några gånger för att tryckluftsoljan ska spridas på rätt sätt. (Fig. 4)

FUNKTIONSBESKRIVNING

FÖRSIKTIGHET:

- Koppla alltid loss tryckluftslangen innan du utför justeringar på maskinen eller kontrollerar maskinens funktion.

Justera spikdjupet (Fig. 5)

För att justera spikdjupet vrider du på justerskruven. Spikdjupet är maximalt när justerskruven vrids så långt åt som möjligt i riktning A enligt figuren. Spikdjupet avtar när justerskruven vrids i riktning B. Om spikarna inte kan drivas in tillräckligt när justerskruven är vriden fullt ut i A-riktningen måste lufttrycket ökas. Om spikarna drivs in för djupt när justerskruven är vriden fullt ut i B-riktningen måste lufttrycket minskas. Normalt ökar maskinens livslängd om tryckluft med lågt tryck används och justerskruven sätts till ett lägre spikdjup.

FÖRSIKTIGHET:

- Koppla alltid loss slangen innan du ställer in spikdjupet.

Använda nosadaptern (Fig. 6)

FÖRSIKTIGHET:

- Koppla alltid loss slangen innan du monterar eller tar bort nosadaptern.

Om du vill skydda arbetsstyckets yta kan du fästa nos- adaptern till kontaktarmen.

Använd nosadaptern när du spikar i arbetsstycken med bräckliga ytor. Fäst nosadaptern till kontaktarmen genom att trycka fast den på kontaktarmen så att de tre upphöjningarna i nosadaptern fäster i de tre hålen på kontaktarmen.

MONTERING

FÖRSIKTIGHET:

- Koppla alltid loss luftslangen innan något arbete görs på maskinen.

Laddning av spikmaskinen

Välj spiktyp beroende på vilket arbete som ska utföras. Tryck in spärreglaget och öppna dörren. Ta sedan av magasinlocket. (Fig. 7)

Lyft och vrid spikbandsstödplattan så att pilen som visar spikstorlek på spikbandsstödplattan perkar på motsvarande graderingsmarkering på magasinet. Används maskinen med spikbandsstödplattan på fel spår, kan det leda till dålig spikmatning eller att maskinen inte fungerar som den ska. (Fig. 8)

Placera spikbandet på spikbandsstödplattan. Linda upp tillräckligt med spikar så att bandet när fram till matarklon. Placera den första spiken i slagläge och den andra i matarklon. Placera övriga upplindade spikar på mataren. Stäng magasinlocket när du har kontrollerat att spikbandet ligger som det ska i magasinet. (Fig. 9)

Sätt på luftslangens snabbkoppling på spikmaskinens tryckluftsingång. Kontrollera att snabbkopplingen läser slangen. En slangkoppling måste monteras på eller så nära maskinen att trycket släpps när slangen kopplas loss.

ANVÄNDNING

FÖRSIKTIGHET:

- Kontrollera alltid att alla skyddsanordningar fungerar innan du använder maskinen.

Välja driftläge

⚠ FÖRSIKTIGHET:

- Kontrollera alltid att växlingsreglaget är korrekt inställt i positionen för önskat spikningsläge innan du börjar spika.

Det här verktyget är försett med ett växlingsreglage. Du kan välja mellan sekventiellt aktiveringsläge för enstaka spikar eller kontaktaktiveringsläge. (Fig. 11)

Sekventiellt aktiveringsläge för enstaka spikar:

Du kan spika i en enstaka spik genom en sekventiell manövrering. Välj det här läget när du vill spika i en spik på ett noggrant och exakt sätt.

För att välja det här läget sätter du växlingsreglaget i positionen ۱.

Kontaktaktiveringsläge:

Du kan spika i spikar kontinuerligt genom att trycka kontaktplattan mot arbetsstycket med avtryckaren intryckt.

För att välja det här läget sätter du växlingsreglaget i positionen 777.

Kontrollera korrekt funktion innan arbetet påbörjas

Innan arbetet påbörjas ska du alltid kontrollera följande.

- Kontrollera att verktyget inte spikar bara genom att luftslangen ansluts.

- Kontrollera att verktyget inte spikar bara genom att avtryckaren trycks in.

- Kontrollera att verktyget inte spikar bara genom att kontaktplattan trycks mot arbetsstycket utan att avtryckaren trycks in.

– I sekventiellt aktiveringsläge för enstaka spikar ska du kontrollera att verktyget inte spikar om du först trycker in avtryckaren och sedan placerar kontaktplattan mot arbetsstycket.

Sekventiell aktivering för enstaka spikar

Placera kontaktplattan mot arbetsstycket och tryck in avtryckaren hela vägen.

När spiken har körts in, lätta på kontaktplattan och släpp sedan upp avtryckaren. (Fig. 12)

FÖRSIKTIGHET:

- Tryck inte kontaktplattan mot arbetsstycket med för storkraft. Se även till att trycka in avtryckaren hela vägen och att hålla kvar den 1-2 sekunder efter att spiken har körts in. Även i sekventiellt aktiveringsläge för enstaka spikar kan en halvvägs intryckt avtryckare orsaka oönskade spikningar när kontaktplattan trycks mot arbetsstycket på nytt.

Kontaktivering

Tryck först in avtryckaren och placera sedan kontaktplattan mot arbetsstycket. (Fig. 13)

Spikmaskinen som fastnar (Fig. 14)

FÖRSIKTIGHET:

- Koppla alltid loss slangen och ta ur spikarna från magasinet innan du tar bort spiken som fastnat.

Gör på följande sätt om en spik fastnar:

Öppna magasinslocket och ta sedan bort spikbandet. Sätt i en liten stång eller liknande i mynningen och knacka lätt på den med en hammare för att ta ur spiken som fastnat i mynningen. Sätt tillbaka spikbandet och stäng magasinslocket.

Spikar

Hantera spikband och kartongerna med spikband försiktigt. Om spikbanden hanteras ovarsamt kan spikarna deformeras eller lossna vilket leder till dålig spikmatning.

(Fig. 15)

Undvik att förvara spikbanden i mycket fuktiga eller varma utrymmen eller så att de utsätts för direkt solljus.

(Fig. 16)

UNDERHÅLL

FÖRSIKTIGHET:

- Koppla alltid loss luftslangen från maskinen före kontroll eller underhåll.

- Använd aldrig bensin, tvättbensin, thinner, alkohol eller liknande. Det kan resultera i missfärgning, deformation eller sprickor.

Underhåll av spikmaskin

Före användning måste du alltid kontrollera att maskinen är i gott skick och att inga skruvar är lösa. Dra i förekommande fall åt lösa skruvar. (Fig. 17)

Innan tryckluften ansluts till maskinen kontrollerar du dagligen att kontaktplatta och avtryckare kan röra sig fritt. Använd inte maskinen om avtryckare eller kontaktplatta har fastnat eller rör sig trögt. (Fig. 18)

Om maskinen inte ska användas under en längre tid ska den smörjas in med tryckluftolja och förvaras säkert. Undvik att utsätta maskinen för direkt solljus och/eller hög fuktighet eller värme. (Fig. 19 och 20)

Underhåll av kompressor, luftfilter/dimsmörjning och tryckluftslang

Töm alltid kompressortank och luftfilter efter användning. Fukt som kommer in i maskinen kan leda till sämre prestanda eller fel på maskinen. (Fig. 21 och 22)

Kontrollera regelbundet att det finns tillräckligt med tryckluftsolja i dimsmörjningen. Om smörjningen inte är tillräcklig förslits O-ringarna snabbt. (Fig. 23)

Utsätt inte tryckluftslangen för värme (över 60°C) eller kemikalier (thinner, starka syror eller baser). Se också till att slangen löper fritt under arbetet och inte riskerar att fastna vilket kan resultera i att risksituationer uppstår. Dra också slangen så att den inte riskerar att skadas på skarpa kanter och annat som ger ökad förslitning. (Fig. 24)

För att upprätthålla produktens SÄKERHET och TILL-FÖRLITLIGHET bör allt underhålls- och justeringsarbete utföras av ett auktoriserat Makita servicecenter och med reservdelar från Makita.

EXTRA TILLBEHÖR

FÖRSIKTIGHET:

- Dessa tillbehör och tillsatser rekommenderas för användning tillsammans med den Makita-maskin som denna bruksanvisning avser. Om andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören eller tillsatserna för de syften de är avsedda för.

Kontakta ditt lokala Makita servicecenter om du behöver ytterligare information om dessa tillbehör.

- Spikar

- Tryckluftslangar

OBSERVERA:

- Vissa föremål i listan kanske ingår i verktygspaketet som standardtillbehör. Detta kan variera i olika länder.

ENG905-1

Buller

Den typiska A-vägda brusnivån är fastställd i enlighet med EN ISO 11148-13:

Ljudtrycksnivå ( L_pA ): 98,3 dB (A)

Ljudeffektnivå (L _WA ): 98,9 dB (A)

Osäkerhet (K): 2,5 dB (A)

Bär hörselskydd

ENG904-2

Vibration

Vibrationernas totala värde (trippelaxial vektorsumma) bestämd i enlighet med EN ISO 11148-13:

Vibrationsvärde (ah): 2,52 m/s²

Osäkerhet (K): 1,26 m/s ^2

ENG901-1

- Uppgivna vibrationsvärden har mätts enligt standardtestmetod och kan användas för att jämföra olika maskiner.

- Uppgivna vibrationsvärden kan dessutom användas som preliminär bedömning av vibrationsexponering.

WARNING:

- Vibrationsexponering under faktisk användning av maskinen kan skilja sig från uppgivna värden beroende på att maskinen kan användas på olika sätt.

- Vidta skyddsåtgärder för användaren baserat på en bedömning av exponering under aktuella förhållanden (med hänsyn tagen till hela arbetet såsom hur många gånger maskinen stängs av och hur stor del av tiden som den körs obelastad).

EG-försäkran om överensstämmelse

Gäller endast inom EU

EG-försäkran om överensstämmelse inkluderas som bilaga A till denna bruksanvisning.

Oversiktsforklaring

1 Avtrekkeren	10 Dør	19 Enkel sekvensiell aktiveringsmodus
2 Koblingsarm	11 Låsehendel
3 Magasin	12 Magasindeksel	20 Hammer
4 Kontaktelement	13 Coilstøtteplate	21 Liten stang
5 Pneumatisk verktøyolje	14 Gradering	22 Tappekran
6 Justeringshjul	15 Mateklo	23 Luftfilter
7 Fremspring	16 Luftfitting	24 Smøreanordning
8 H u l l	17 Luftstøpsel	25 Pneumatisk olje
9 Spissadapter	18 Kontaktaktiveringsmodus

TEKNISKE DATA

Modell AN902
Lufttrykk		0,49 – 0,83 MPa (4,9 – 8,3 bar)
Festeanordning	Type Coilspiker på wire (flat type)
	Lengde 45 – 90 mm
	Diameter Φ2,5 – 3,8
Spikerlengde		Coilspiker på wire 45 mm – 90 mm
Spikerkapasitet 150 – 300 stk
Minste slangediameter		6,5 mm
Pneumatisk verktøyolje		ISO VG32 eller tilsvarende
Mål (L x B x H)		318 mm x 128 mm x 378 mm
Nettovekt		3,5 kg
