KASUTUSJUHEND AN902 MAKITA

EE Ehitusnaelapüstol Kasutusjuhend

HOIATUS: Tutvuge enne selle tööriista kasutamist põhjalikult juhiste ja hoiatustega. Selle nõude eiramisega võivad kaasneda rasked vigastused.

Seadmel esineb järgmisi sümboleid. Enne kasutamist veenduge kindlasti, et möistate sümbolite tähendust.

Символы

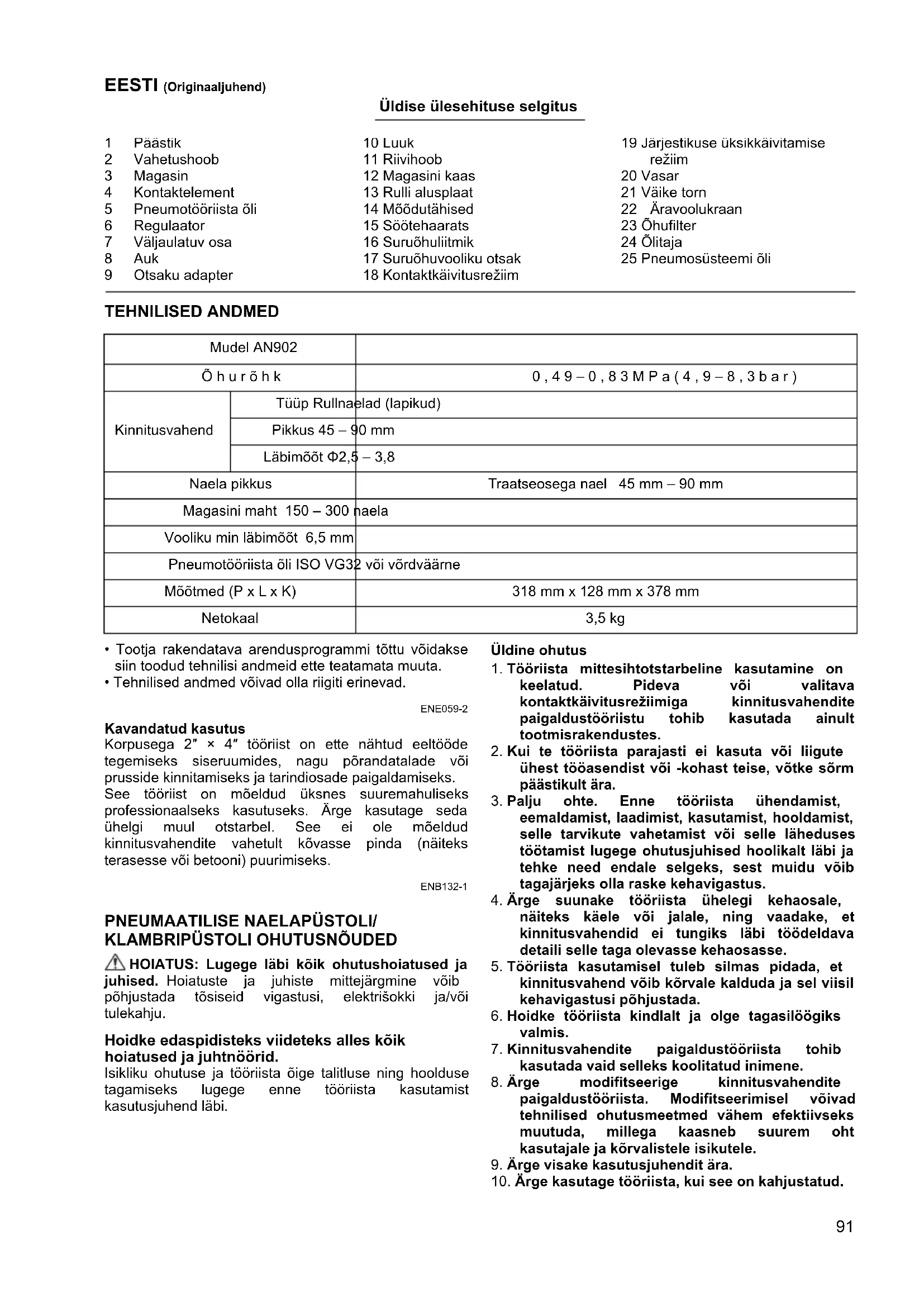

Üldise ülesehituse selgitus

1	Päästik	10 Luuk	19 Järjestikuse üksikkäivitamise režiim
2	Vahetushoob	11 Riivihoob
3	Magasin	12 Magasini kaas	20 Vasar
4	Kontaktelement	13 Rulli alusplaat	21 Väike torn
5	Pneumotööriista öli	14 Möödutähised	22 Äravoolukraan
6	Regulaator	15 Söötehaarats	23 Öhufilter
7	Väljaulatuv osa	16 Suruõhuliitmik	24 Ölitaja
8	Auk	17 Suruõhuvooliku otsak	25 Pneumosüsteemi öli
9	Otsaku adapter	18 Kontaktkäivitusrežiim

TEHNILISED ANDMED

Mudel AN902
Õ h u r ō h k		0,49-0,83 M P a (4,9-8,3 b a r)
Kinnitusvahend	Tüüp Rullnaelad (lapikud)
	Pikkus 45 - 90 mm
	Läbimõõt Φ2,5 - 3,8
Naela pikkus		Traatseosega nael 45 mm - 90 mm
Magasini maht 150 - 300 naela
Vooliku min läbimõõt 6,5 mm
Pneumotööriista öli ISO VG32 või võrdväärne
Mõõtmed (P x L x K)		318 mm x 128 mm x 378 mm
Netokaal		3,5 kg

• Tootja rakendatava arendusprogrammi töttu võidakse siin toodud tehnilisi andmeid ette teatamata muuta.
• Tehnilised andmed võivad olla riigiti erinevad.

ENE059-2

Kavandatud kasutus

Korpusega 2" × 4" tööriist on ette nähtud eeltööde tegemiseks siseruumides, nagu põrandatalade või prusside kinnitamiseks ja tarindiosade paigaldamiseks.

See tööriist on mõeldud üksnes suuremahuliseks professionaalseks kasutuseks. Ärge kasutage seda ühelgi muul otstarbel. See ei ole mõeldud kinnitusvahendite vahetult kõvasse pinda (näiteks terasesse või betooni) puurimiseks.

ENB132-1

PNEUMAATILISE NAELAPÜSTOLI/ KLAMBRIPÜSTOLI OHUTUSNÖUDED

HOIATUS: Lugege läbi köik ohutushoiatused ja juhised. Hoiatuste ja juhiste mittejärgmine vöib pöhjustada tösiseid vigastusi, elektrišokki ja/vöi tulekahju.

Hoidke edaspidisteks viideteks alles köik hoiatused ja juhtnöörid.

Isikliku ohutuse ja tööriista öige talitluse ning hoolduse tagamiseks lugege enne tööriista kasutamist kasutusjuhend läbi.

Üldine ohutus

1. Tööriista mittesihtotstarbeline kasutamine on keelatud. Pideva või valitava kontaktkäivitusrežiimiga kinnitusvahendite paigaldustööriistu tohib kasutada ainult tootmisrakendustes.
2. Kui te tööriista parajasti ei kasuta või liigute ühest tööasendist või -kohast teise, võtke sõrm päästikult ära.
3. Palju ohte. Enne tööriista ühendamist, eemaldamist, laadimist, kasutamist, hooldamist, selle tarvikute vahetamist või selle läheduses töötamist lugege ohutusjuhised hoolikalt läbi ja tehke need endale selgeks, sest muidu võib tagajärjeks olla raske kehavigastus.
4. Ärge suunake tööriista ühelegi kehaosale, näiteks käele või jalale, ning vaadake, et kinnitusvahendid ei tungiks läbi töödeldava detaili selle taga olevasse kehaosasse.
5. Tööriista kasutamisel tuleb silmas pidada, et kinnitusvahend vöib körvale kalduda ja sel viisil kehavigastusi pöhjustada.
6. Hoidke tööriista kindlalt ja olge tagasilöögiks valmis.
7. Kinnitusvahendite paigaldustööriista tohib kasutada vaid selleks koolitatud inimene.
8. Ärge modifitseerige kinnitusvahendite paigaldustööriista. Modifitseerimisel võivad tehnilised ohutusmeetmed vähem efektiivseks muutuda, millega kaasneb suurem oht kasutajale ja kõrvalistele isikutele.
9. Ärge visake kasutusjuhendit ära.

10. Ärge kasutage tööriista, kui see on kahjustatud.

11. Käsitsege kinnitusvahendeid ettevaatlikult, eriti salve täitmisel ja tühjendamisel, kuna nende teravad otsad võivad kehavigastusi põhjustada.

12. Enne kasutamist kontrollige tööriista katkiste, valesti ühendatud või kulunud osade suhtes.
13. Ärge künitage liiga kaugele ette. Kasutage ainult ohutus töökohas. Hoidke jalad kogu aeg kindlalt maas ja hoidke tasakaalu.

14. Ärge lubage tööalale körvalisi isikuid (eriti juhul, kui töötate kohas, kus vöib liikuda inimesi). Märgistage tööala hoolikalt hoiatussiltidega.

15. Ärge suunake tööriista enda ega teiste poole.

16. Ärge hoidke sörme päästikul, kui võtate tööriista kätte, liigute ühelt tööalalt või -asendist teise või könnite, kuna sörme päästikul hoides võite tööriista kogemata käivitada. Kui tööriistal on valitav päästikkäivitusrežiim, siis kontrollige kindlasti enne kasutamist, et valitud oleks õige käivitusrežiim.

17. Kandke ainult selliseid kindaid, mis võimaldavad päästikuid ja reguleerimisnuppe piisavalt täpselt tunnetada ja ohutult kasutada.

18. Kui panete tööriista käest, asetage see horisontaalsele pinnale. Kui kasutate tööriista komplektis olevat konksu, riputage tööriist turvaliselt stabiilse pinna külge.

19. Ärge töötage, kui olete tarvitanud alkoholi, uimasteid või muid sellesarnaseid aineid.

Lendavate esemetega seotud ohud

1. Salve tühjendamise, reguleerimise, ummistuse kõrvaldamise ja tarvikute vahetamise ajaks tuleb kinnitusvahendite paigaldustööriist eemaldada.
2. Kasutamise ajal jälgige, et kinnitusvahendid tungiksid materjali öiges suunas ning ei saaks körvale kalduda ega kasutaja/körvaliste isikute poole lennata.
3. Kasutamise käigus võib töödeldavast detailist ja kinnitus-/montaažisüsteemist lennata prahti.
4. Kandke elektritööriistu kasutades oma silmade vigastuste eest kaitsmiseks alati kaitseprille. Prillid peavad vastama USA-s standardile ANSI Z87.1, Euroopas standardile EN 166 või Austraalias/Uus-Meremaal standardile AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks seadusega nõutud ka näokaitsme kasutamine.

Tööandja kohustus on nõuda, et tööriista operaatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

1. Kasutaja peab ise hindama teistele inimestele tekitatavaid ohte.

2. Kui tööriista käivitumiseks ei ole vajalik otsaku surumine vastu töödeldavat detaili, olge eriti ettevaatlik, kuna juhuslikul käivitamisel vöib selline tööriist kasutajat ja/vöi körvalisi isikuid vigastada.

3. Suruge tööriista kindlalt vastu töödeldavat detaili, et see ei saaks libiseda.
4. Kandke peakaitset ja kuulmiskaitsevahendeid, et kaitsta kõrvu tööriista tekitatud müra eest. Samuti kandke kergeid ja kinniseid rõivaid. Varrukad peavad olema kinni nööbitud või üles kääritud. Lipsu ei tohi kanda.

Kasutamisega seotud ohud

1. Hoidke tööriista öigesti: olge valmis nii tavapäraseks kui ka ootamatult tugevaks tagasilöögiks.

2. Hoidke keha tasakaalus ja jalad kindlal pinnal.

3. Nõuetekohaste kaitseprillide kandmine on kohustuslik; sobivate kaitsekinnaste ja muu kaitserõivastuse kandmine on soovitatav.

4. Nõuetekohaste kuulmiskaitsevahendite kandmine on kohustuslik.

5. Kasutage kasutusjuhendis kirjeldatud toiteallikat.

6. Ärge kasutage tööriista liikuvatel platvormidel ega veoki kastis. Platvormi ootamatu liikumisega vöiksid kaasneda tööriista üle kontrolli kaotamine ja vigastused.

7. Eeldage alati, et tööriistas vöib olla kinnitusvahendeid.

8. Ärge töötamisel kiirustage ega avaldage tööriistale liigset jõudu. Käsitsege tööriista ettevaatlikult.

9. Jälgige oma jalgealust toetuspinda ja hoidke tööriistaga töötades tasakaalu. Kui töötate körguses, siis veenduge, et teist allpool poleks kedagi, ja kinnitage öhuvoolik, et vältida ohtu ootamatu jönksatuse või kinnikiilumise korral.

10. Katustel ja muudes körgetes kohtades paigaldage kinnitusvahendeid edasisuunas liikudes. Kinnitusvahendite paigaldamise ajal tahapoole liikudes on lihtne kaotada jalgealust. Kinnitusvahendeid vertikaalsesse pinda paigaldades alustage ülevalt ja liikuge allapoole. Sel kombel toimides väsite kinnitusvahendite paigaldamisel vähem.

11. Kinnitusvahend paindub või tööriist võib kinni kiiluda, kui te eksikombel lööte kinnitusvahendi teise kinnitusvahendi peale või oksakohta. Kinnitusvahend võib välja viskuda ja kedagi tabada ning tööriist võib ise ohtlikult reageerida. Paigaldage kinnitusvahendeid ettevaatlikult.

12. Ärge jätke rõhu all olevat laaditud tööriista ega öhukompressorit pikaks ajaks välja päikese kätte. Veenduge, et tööriist oleks hoiulepaneku kohas kaitstud tolmu, liiva, laastude ja muude võörkehade sissepääsu eest.

13. Ärge kunagi püüdke kinnitusvahendeid paigaldada samal ajal nii seest- kui ka väljastpoolt. Kinnitusvahendid võivad konstruktsioonist läbi tungida ja/või välja lennata, tekitades tõsise ohu.

Korduvate liigutustega seotud ohud

1. Tööriista pikaajalisel kasutamisel võivad kasutajal tekkida kätes, käsivartes, õlgades, kaelas ja teistes kehaosades vaevused.

2. Tööriista tuleb kasutada tööks sobivas, kuid ergonoomilises asendis. Hoidke jalad kindlal toetuspinnal ning vältige ebamugavat või tasakaalust väljas olevat asendit.

3. Kui kasutajal tekib pidev või korduv ebamugavustunne, valu, pakitsus, tuikav valu, kirvendus, tuimustunne, põletustunne või kangus, ei tohi selliseid sümptomeid eirata. Kasutaja peaks konsulteerima töötervishoiuarstiga, et vältida pikaajalisi tööga seotud tervisemõjusid.

4. Tööriista pidev kasutamine vöib tagasilöögi töttu pöhjustada ülekoormusvigastuse.

5. Ülekoormusvigastuste vältimiseks peab kasutaja vältima liiga kaugele künitamist ja ülemäärase jõu rakendamist. Väsimust tundes peab kasutaja tegema puhkepausi.

6. Ülekoormusega seotud ohtude vältimiseks tuleb teha riskianalüüs. Analüüsi keskmes peavad olema lihasluukonna vigastused, eelistatavalt tuleb tugineda eeldusele, et väsimuse vähendamine töö ajal langetab vigastuste tekkeohtu.

Tarvikute ja kulutarvikutega seotud ohud

1. Enne tarvikute, näiteks tööotsaku vahetamist/asendamist või reguleerimistoimingute tegemist eemaldage tööriist toiteallikast, näiteks suruõhuallikast või akust.

2. Kasutage ainult tootja spetsifikatsioonile vastava suuruse ja tüübiga tarvikuid.

3. Kasutage ainult juhendis soovitatud määrdeaineid.

Ohud töökohas

1. Libastumine, komistamine ja kukkumine on paljude tööönnetuste põhjuseks. Pange tähele tööriista kasutamisel tekkivaid libedaid pindu ja suruõhuvoolikul komistamise ohtu.

2. Kui töökoht ei ole teile veel tuttav, liikuge ja töötage eriti ettevaatlikult. Ärge unustage peidetud ohtude, näiteks elektrikaablite ja torude võimalikku olemasolu.

3. Tööriist ei ole möeldud kasutamiseks plahvatusohtlikus keskkonnas ja ei ole pingestatud pindadega kokkupuutumise vastu elektriliselt isoleeritud.

4. Veenduge, et töökohas ei oleks elektrikaableid, gaasitorusid ja muud sellist, mis võiks tööriista kasutamisel viga saades ohtlikuks muutuda.

5. Tööpiirkond peab olema puhas ja hästi valgustatud. Asju täiskuhjatud või pimedad alad soodustavad önnetuste teket.

6. Müra puudutavatest kohalikest eeskirjadest tuleb kinni pidada ja müratasemed tuleb hoida ettenähtud normide piires. Teatud juhtudel tuleb müra hoidmiseks ettenähtud piirides kasutada mürabarjääre.

Tolmu ja väljuva õhuga seotud ohud

1. Kontrollige alati ümbrust. Tööriistast väljuv öhk võib panna liikuma tolmu ja väikesed esemed ning kasutaja ja/või kõrvalised isikud võivad nendega pihta saada.

2. Suunake väljalaskeava nii, et tolmuses keskkonnas oleks tolmu liikumine minimeeritud.

3. Kui tööpiirkonnas on tolmu või esemeid, vähendage tervist kahjustavate tegurite ja vigastuste tekkeriski minimeerimiseks heitkogust nii palju kui võimalik.

Müraga seotud ohud

1. Kuulmiskaitsevahenditeta kokkupuude tugeva müraga võib põhjustada raske püsiva kuulmiskahjustuse ja muid probleeme, näiteks tinnitus (kumin, sumin, vilin või kohin kõrvus).

2. Tehke tööpiirkonnas esineva müra riskianalüüs ning võtke vastavate ohtude minimeerimiseks asjakohased meetmed.

3. Selle ohu vähendamiseks võib muu hulgas kasutada summutusmaterjale, et töödeldavad detailid ei kumiseks.

4. Kasutage sobivaid kuulmiskaitsevahendeid.

5. Tarbetu müra vältimiseks kasutage ja hooldage tööriista juhendis kirjeldatud viisil.

6. Võtke müra vähendamiseks vajalikud meetmed – pange töödeldavad detailid näiteks müra summutavatele alustugedele.

Vibratsiooniga seotud ohud

1. Kasutusaegne vibratsiooni heide oleneb haardejõust, kokkupuute survejõust, töösuunast, energiatarne regulatsioonist, töödeldavast detailist ja töödeldava detaili alustoest. Tehke vibratsiooni riskianalüüs ning võtke vastavate ohtude minimeerimiseks asjakohased meetmed.

2. Vibratsiooniga kokkupuutumine võib põhjustada käte närvikahjustusi ja häirida vereringet.

3. Külmas töötamisel kandke sooje riideid ning hoidke käsi sooja ja kuivana.

4. Kui tunnete sörmedes või kätes tuimust, kirvendust või valu või kui nende nahk kahvatub, siis küsige meditsiinilist nõu töötervishoiuarstilt.

5. Tarbetu vibratsiooni vältimiseks kasutage ja hooldage tööriista juhendis kirjeldatud viisil.

6. Hoidke tööriista nii kerges haardes, kui on ohutust silmas pidades võimalik, sest tugeva haarde korral kandub vibratsioon efektiivsemalt edasi.

Pneumotööriistadele kohalduvad lisahoiatused

1. Suruõhk võib põhjustada raskeid kehavigastusi.

2. Kui tööriista ei ole kavas mõnda aega kasutada, siis lülitage suruõhuallikas välja ja ühendage tööriist sellest lahti.

3. Enne tarvikute vahetamist, reguleerimis- ja/või remonttööde tegemist või tööala vahetamist ühendage tööriist kindlasti suruõhuallikast lahti.

4. Kui te tööriista parajasti ei kasuta või liigute ühest tööasendist teise, võtke sõrm päästikult ära.

5. Ärge suunake suruõhku enda ega kellegi teise poole.

6. Lekke töttu pekslev suruõhuvoolik võib põhjustada raskeid kehavigastusi. Kontrollige, et kõik voolikud ja liitmikud oleksid terved ja kindlalt ühendatud.

7. Ärge kandke suruõhutööriista voolikust hoides.

8. Ärge lohistage suruõhutööriista voolikust hoides.

9. Suruõhutööriistade kasutamisel ei tohi kunagi ületada maksimaalset töörõhku.

10. Müra, vibratsiooni ja kulumise minimeerimiseks tuleb suruõhutööriistu alati toita konkreetse töö jaoks minimaalselt vajaliku rõhuga.

11. Suruõhutööriistade toitmine hapnikuga või kergesti süttiva gaasiga põhjustab tule- ja plahvatusohu.
12. Pange suruõhutööriista kasutamisel tähele, et tööriist võib jahtuda, mis mõjutab haaret ja juhitavust.

Kontaktkäivitatavatele tööriistadele kohalduvad lisahoiatused

1. Ärge pange ega jätke söme päästikule, kui võtate tööriista kätte, vahetate tööpiirkonda või asendit ning könnite, sest söme päästikule panemise või jätmisega võib kaasneda juhuslik käivitamine. Käivitamisvalikutega tööriistade puhul kontrollige tööriista kindlasti enne kasutamist, et oleks valitud sobiv režiim.
2. Tööriist, millel on kontaktkäivitamise valikud, mida saab käivitusrežiimi selektoriga pidevkontaktkäivitada, või mis on kontaktkäivitatav või pidevkontaktkäivitav tööriist, on märgistatud ülal osutatud sümboliga. Sihtotstarbeline kasutus hölmab tootmisrakendusi, näiteks kaubaaluste, mööbli, elamute, polstrite ja laudiste tootmist.
3. Kui kasutate seda tööriista valikulises käivitusrežiimis, veenduge alati, et käivitussäte oleks sobiv.
4. Ärge kasutage seda tööriista kontaktkäivitusrežiimis järgmiste rakenduste puhul: kastide või puitpakendite sulgemine ning transpordiohutust tagavate süsteemide haagistele ja veoautodele paigaldamine.
5. Olge puurimiskohtade vahetamisel ettevaatlik.

Kaitseseadmed

1. Enne tööleasumist veenduge, et köik ohutussüsteemid oleks töökorras. Tööriist ei tohi tööle hakata, kui vajutatakse ainult päästikule või kui ainult kontaktkangi surutakse vastu puud. Tööriist võib töötada ainult siis, kui mölemad tingimused on täidetud. Kontrollige talitlushäirete puudumist sellise tööriistaga, mida ei ole kinnitusvahenditega laaditud ja mille tõukur on lõpuni vinnastatud asendis.
2. Päästiku kinnitamine SISSELÜLITATUD asendisse on väga ohtlik. Ärge kunagi püüdke päästikut kinnitada.
3. Ärge püüdke hoida kontaktelementi teibi või traadiga all. Tagajärjeks võib olla surm või tõsine kehavigastus.
4. Kontrollige kontaktelementi alati kasutusjuhendi järgi. Kui ohutusmehhanism ei ole töökorras, võivad kinnitusvahendid kontrollimatult väljuda.

Hooldus

1. Tehke puhastus- ja hooldustööd kohe pärast töö löpetamist. Hoidke tööriist väga heas töökorras. Roostetamise ja hõördumisega seotud kulumise vältimiseks ölitage liikuvaid osi. Pühkige osad tolmust puhtaks.

2. Laske Makita volitatud hoolduskeskusel tööriista korrapäraselt kontrollida.

3. Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonditööd, hooldus- ja reguleerimistööd lasta teha Makita volitatud hoolduskeskustes. Alati peab kasutama Makita varuosi.
4. Järgige tööriista kasutusest kõrvaldamisel kohalike õigusaktide nõudeid.

HOIDKE JUHEND ALLES.

⚠ HOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise töttu. VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.

OSADE KIRJELDUS (Joon. 1)

PAIGALDAMINE

Kompressori valimine

Kompressor peab vastama standardi EN60335-2-34 nõuetele.

Hea tööjõudluse huvides valige piisavalt suure rõhu ja jõudlusega kompressor. Graafik näitab naelutamissageduse, kasutatava rõhu ja kompressori jõudluse vahelist seost.

Seega, kui soovitav naelutamissagedus on näiteks 30 korda minutis ja suruõhu rõhk on 0,69 MPa (6,9 bar), vajatakse kompressorit jõudlusega 80 l/min.

Kui kompressori õhurõhk ületab tööriista jaoks lubatud suurimat rõhku, tuleb kasutada rõhuregulaatorit. Vastasel korral võib juhtuda tööriista kasutaja või lähedal viibivate inimeste tõsise vigastuse ga lõppev õnnetus.

Suruōhuvooliku valimine (Joon. 2)

Parema tööjõudluse huvides kasutage alati võimalikult suure läbimõõduga ja lühikest suruõhuvoolikut. Kui suruõhu rõhk on 0,49 MPa (4,9 bar), soovitame kasutada 6,5 mm siseläbimõõduga ja vähem kui 20 m pikkust suruõhuvoolikut, juhul kui naelutamise intervall on 0,5 s. Suruõhuvooliku jaoks lubatud töörõhk peab olema vähemalt 1,03 MPa (10,3 bar) või 150 protsenti süsteemi maksimaalsest rõhust, suuremast väärtusest olenevalt.

ETTEVAATUST!

- Väiksema jõudlusega kompressori, pikema või väiksema läbimõõduga vooliku ning suurema naelutamissageduse korral võib tööriista lõögivõimsus väheneda.

Määrimine

Maksimaalse tööjõudluse huvides paigutage suruõhusõlm (õlitusseade, regulaator, õhufilter) tööriistale võimalikult lähedale. Ölitusseadme reguleerimisel valige tilk öli iga 30 naela kohta. (Joon. 3) Kui te suruõhusõlme ei kasuta, õlitage tööriista pneumotööriista öliga, lastes 2 (kaks) või 3 (kolm) tilka öli õhuliitmikku. Seda tuleb teha enne ja pärast tööriista kasutamist. Et määrimine oleks korralik, tuleb tööriistaga paar korda lasta. (Joon. 4)

KIRJELDUS

ETTEVAATUST!

- Enne tööriista reguleerimist või kontrollimist võtke suruõhuvoolik tööriista küljest lahti.

Naelutussügavuse reguleerimine (Joon. 5)

Naelutussügavuse muutmiseks keerake regulaatorit. Naelutussügavus on suurim, kui regulaator on joonisel näidatud suunas A lõpuni keeratud. Naelutussügavus väheneb, kui regulaatorit keerata suunas B. Kui naelutussügavus ei ole piisav vaatamata sellele, et regulaator suunas A lõpuni keeratud, suurendage õhurõhku. Kui naelutussügavus on liiga suur vaatamata sellele, et regulaator on suunas B lõpuni keeratud, vähendage õhurõhku. Tööriista tööiga on üldiselt pikem, kui tööriista kasutatakse madalama õhurõhuga ja väiksema naelutussügavusega.

ETTEVAATUST!

- Võtke suruõhuvoolik alati enne naelutussügavuse reguleerimist lahti.

Kasutage otsaku adapterit (Joon. 6)

ETTEVAATUST!

- Enne otsaku adapteri paigaldamist või eemaldamist ühendage alati voolik lahti.

Kui tahate töödeldava detaili pinda kaitsta, kinnitage tööriistale kontaktelemendi otsaku adapter.

Kui kasutate naelapüstolit kergesti kahjustuvatel pindadel, kasutage otsaku adapterit. Otsaku adapteri kinnitamiseks kontaktelemendile suruge see vastu kontaktelementi, kuni otsaku adapteri sees olevad kolm väljaulatuvat osa sobituvad kontaktelemendis olevasse kolme auku.

KOKKUPANEK

ETTEVAATUST!

- Enne tööriista hooldamist ja reguleerimist võtke suruõhuvoolik alati tööriista küljest lahti.

Naelte laadimine

Valige töö jaoks sobivad naelad. Vajutage riivi hoob alla ja avage luuk. Seejärel avage magasini kaas. (Joon. 7) Töstke ja keerake naelarulli alusplaati, nii et alusplaadil olev naelapikkuse nool osutab vastavale möõdutähisele magasinil. Kui naelarulli alusplaat on keeratud valele möõdule, võib tagajärjeks olla tõrge naelte söötmisel või tööriista kahjustus. (Joon. 8)

Pange naelarull alusplaadile. Kerige naelarulli lahti, kuni naelad ulatuvad söötehaaratsisse. Asetage esimene nael löögikanalisse ja teine nael söötehaaratsisse. Ülejäänud lahtikeritud naelad pange sööturisse. Sulgege magasini kaas, kui olete veendunud, et naelarull on korralikult magasini paigutatud. (Joon. 9)

Suruõhuvooliku ühendamine (Joon. 10)

Lükake suruõhuvooliku otsak naelapüstoli õhuliitmiku otsa. Veenduge, et otsak kinnitub kindlalt liitmiku külge. Voolikuliitmik peab asuma tööriista küljes või lähedal, nii et tööriista rõhuanum tühjeneb, kui õhuvoolik tööriista küljest lahti võetakse.

TÖÖ

ETTEVAATUST!

- Enne kasutamist veenduge, et köik turvaseadised on töökorras.

Töörežiimi valimine

ETTEVAATUST!

- Veenduge enne naelutamise alustamist alati, et seadme vahetushoob asub soovitud naelutusrežiimi asendis.

Tööriist on varustatud vahetushoovaga. Sellega saate valida kas järjestikuse üksikkäivitamise režiimi või kontaktkäivitusrežiimi. (Joon. 11)

Järjestikuse üksikkäivitamise režiim

Võimaldab naelu lüüa ükshaaval. Valige see režiim, kui soovite naelu lüüa ettevaatlikult ja täpselt.

Selle režiimi valimiseks seadke vahetushoob asendisse Y.

Kontaktkäivitusrežiim

Kui soovite naelu lüüa korduvalt, vajutage alla päästik ja suruge kontaktelement tööpinnale.

Selle režiimi valimiseks seadke vahetushoob asendisse

Seadme talitluse kontrollimine enne töö alustamist

Enne töö alustamist kontrollige alati järgmist.

• Veenduge, et tööriist ei käivitu juba pärast öhuvooliku ühendamist.
• Veenduge, et tööriist ei käivitu juba pärast päästikule vajutamist.
• Veenduge, et tööriist ei käivitu juba pärast kontaktelemendi surumist tööpinnale, kui eelnevalt pole vajutatud päästikule.
• Veenduge järjestikuse üksikkäivitamise režiimis, et tööriist ei käivitu, kui vajutate esmalt päästikule ja surute kontaktelemendi seejärel tööpinnale.

Järjestikune üksikkäivitamine

Suruge kontaktelement tööpinnale ja vajutage päästik täielikult alla.

Pärast naelutamist eemaldage esmalt kontaktelement tööpinnalt ja vabastage alles seejärel päästik. (Joon. 12)

ETTEVAATUST!

- Ärge suruge kontaktelementi liiga tugevalt tööpinnale. Vajutage päästik alati täielikult alla; kui olete naelutamise lõpetanud, hoidke päästikut veel 1-2 sekundit allavajutatuna. Kui päästik on pooleldi alla vajutatud ja kontaktelement saavutab tööpinnaga taas kontakti, võib ootamatut naelutamist esineda isegi järjestikuse üksikkäivitamise režiimis.

Kontaktkäivitus

Vajutage esmalt päästikule ja suruge kontaktelement alles siis vastu tööpinda. (Joon. 13)

Naelapüstoli ummistumine (Joon. 14)

ETTEVAATUST!

- Enne ummistuse kõrvaldamist võtke suruõhuvoolik alati lahti ja tühjendage magasin naeltest.

Naelapüstoli ummistumise korral toimige järgmiselt. Avage magasini kaas ja eemaldage naelarull. Lükake löögiavasse peenike varras vms tööriist ja lööge tööriista ummistanud nael tagasi. Paigaldage naelarull ja sulgege magasini kaas.

Naelad

Käsitsege naelarulle ja -karpi hoolikalt. Ebaöigesti käsitletud naelarullid võivad köveraks minna ja ühendustraat võib katkeda, mis takistab naelte söötmist.

(Joon. 15)

Ärge hoidke naelu väga niiskes või kuumas kohas ning hoidke neid otsese päikesevalguse eest. (Joon. 16)

HOOLDUS

ETTEVAATUST!

• Enne tööriista kontrollimist või hooldamist võtke suruõhuvoolik tööriista küljest lahti.
• Ärge kasutage kunagi bensiini, lahustit, vedeldit, alkoholi vms. Selle tagajärjel võib pind värvi kaotada, moonduda või mureneda.

Naelapüstoli hooldamine

Enne kasutamist vaadake tööriist alati üle ja kontrollige seda lahti tulnud osade suhtes. Pingutage vastavalt vajadusele. (Joon. 17)

Kui tööriist ei ole suruõhusüsteemiga ühendatud, kontrollige kontaktelementi ja päästikut kord päevas vaba liikumise suhtes. Ärge kasutage tööriista, kui kontaktelement või päästik kinni kiilub. (Joon. 18) Kui tööriista pikema aja vältel ei kasutata, määrige seda pneumaatilise öliga ja säilitage tööriista kindlas kohas. Vältige kokkupuudet otsese päikesevalguse ja/või niiskuse ning kuumusega. (Joon. 19 ja 20)

Kompressori, suruõhukeskuse ja õhuvooliku hooldamine

Pärast tööd tühjendage alati kompressor ja öhufilter. Kui tööriista satub niiskust, vöib tekkida tööriista törge ja isegi kahjustus. (Joon. 21 ja 22)

Kontrollige regulaarselt, kas suruõhukeskuses on piisavalt pneumaatilist öli. Ebapiisav määrimine võib põhjustada rõngastihendite kiiret kulumist. (Joon. 23)

Hoidke suruõhuvoolikut kuumuse eest (üle 60°C) ja kemikaalide eest (lahusti, tugevad happed ja alused). Paigutage õhuvoolik eemale takistustest, mille külge voolik võib töö ajal kinni jääda. Hoidke õhuvoolikuid teravate servade ja selliste kohtade eest, mis võivad voolikult kahjustada või kulutada. (Joon. 24)

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks on tähtis, et toodet hooldatakse, remonditakse ja reguleeritakse Makita volitatud hoolduskeskuses ning kasutatakse ainult Makita varuosi.

VALIKULISED LISASEADMED

ETTEVAATUST!

- Järgmised lisaseadmed ja varustus on möeldud Makita tööriistale, mida selles juhendis kirjeldatakse. Muude lisaseadmete ja varustuse kasutamine vöib tagajärjena kaasa tuua kehavigastuste ohu. Kasutage lisaseadmeid ja varustust ainult ettenähtud otstarbel.

Kui vajate täiendavat infot lisaseadmete kohta, küsige seda kohalikust Makita hoolduskeskusest.

• Naelad
- Suruõhuvoolikud

MÄRKUS:

- Möned siin loetletud lisaseadmed võivad olla tööriista komplektis standardtarvikuna. Need võivad olla riigiti erinevad.

ENG905-1

Müra

Standardi EN ISO 11148-13 kohaselt möödetud tüüpiline A-kategooria müratase on:

Mürarõhk ( L_pA ): 98,3 dB (A) Müravõimsus ( L_WA ): 98,9 dB (A) Ebatäpsus (K): 2,5 dB (A)

Kasutage kuulmiskaitseid

ENG904-2

Vibratsioon

Vibratsiooni koguväärtus, mis on kindlaks tehtud vastavalt standardile EN ISO 11148-13:

Tekitatav vibratsioon ( a_h ): 2,52 m/s ^2 Ebatäpsus (K): 1,26 m/s ^2

ENG901-1

• Esitatud tekitatava vibratsiooni väärtus on mõõdetud vastavalt standardsele testimismeetodile ja seda võib kasutada tööriistade võrdlemisel.
• Esitatud vibratsiooni väärtust vöib kasutada ka tingimuste eelhindamisel.

HOIATUS:

• Elektritööriista tegelikul kasutamisel tekkiv vibratsioon vöib erineda esitatud vibratsiooni väärtusest söltuvalt tööriista kasutamisviisist.
• Tehke kindlaks kasutajat kaitsvad ohutusmeetmed, mis põhinevad vibratsiooni hindamisel tegelike kasutustingimuste korral (võttes arvesse kõiki kasutustsükli osi, nt lisaks tegelikule naelutamisele ka aegu, mil tööriist on välja lülitatud või töötab tühikäigul).

EÜ vastavusdeklaratsioon

Ainult Euroopa riikide puhul

EÜ vastavusdeklaratsioon sisaldub käesoleva juhendi Lisas A.
