LIETOŠANAS INSTRUKCIJA AN902 MAKITA

LV Celtniecības spoles naglotājs Lietošanas rokasgrāmata

BRĪDINĀJUMS! Pirms izmantošanas rūpīgi izlasiet darbarīka lietošanas norādes un brīdinājumus. Ja tas netiek izdarīts, jūs varat gūt nopietnus ievainojumus.

Turpmāk redzamajos attēlos norādīti šim instrumentam lietotie apzīmējumi. Pirms darbarīka ekspluatācijas ir jāizprot to nozīme.

Simboliai

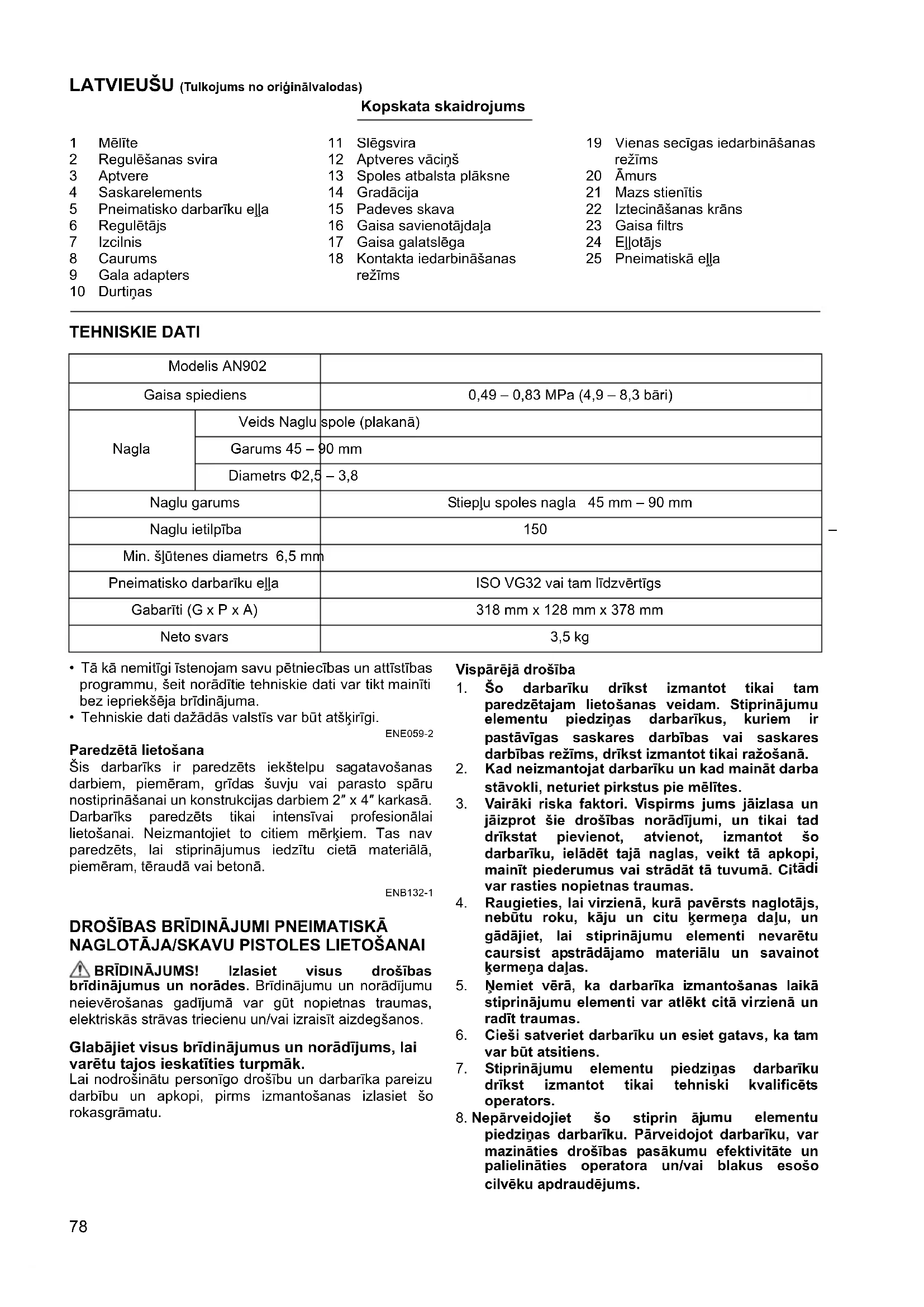

Kopskata skaidrojums

1	Mēlīte	11	Slēgsvira	19	Vienas secīgas iedarbināšanas
2	Regulēšanas svira	12	Aptveres vāciņš		režīms
3	Aptvere	13	Spoles atbalsta plāksne	20	Āmurs
4	Saskarelements	14	Gradācija	21	Mazs stienītis
5	Pneimatisko darbarīku ellja	15	Padeves skava	22	Iztecināšanas krāns
6	Regulētājs	16	Gaisa savienotājdaļa	23	Gaisa filtrs
7	Izcilnis	17	Gaisa galatslēga	24	Eļļotājs
8	Caurums	18	Kontakta iedarbināšanas	25	Pneimatiskā ellja
9	Gala adapters		režīms
10	Durtiņas

TEHNISKIE DATI

Modelis AN902
Gaisa spiediens		0,49 – 0,83 MPa (4,9 – 8,3 bāri)
Nagla	Veids Naglu	spole (plakanā)
	Garums 45 – 90 mm
	Diametrs Φ2,5 – 3,8
Naglu garums		Stieplu spoles nagla 45 mm – 90 mm
Naglu ietilpība		150
Min. šlūtenes diametrs 6,5 mm
Pneimatisko darbarīku elļa		ISO VG32 vai tam līdzvērtīgs
Gabarīti (G x P x A)		318 mm x 128 mm x 378 mm
Neto svars		3,5 kg

- Tā kā nemitīgi īstenojam savu pētniecības un attīstības programmu, šeit norādītie tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

- Tehniskie dati dažādās valstīs var būt atšķirīgi.

ENE059-2

Paredzētā lietošana

Šis darbarīks ir paredzēts iekštelpu sagatavošanas darbiem, piemēram, grīdas šuvju vai parasto spāru nostiprināšanai un konstrukcijas darbiem 2" x 4" karkasā. Darbarīks paredzēts tikai intensīvai profesionālai lietošanai. Neizmantojiet to citiem mērkiem. Tas nav paredzēts, lai stiprinājumus iedzītu cietā materiālā, piemēram, tēraudā vai betonā.

ENB132-1

DROŠĪBAS BRĪDINĀJUMI PNEIMATISKĀ NAGLOTĀJA/SKAVU PISTOLES LIETOŠANAI

⚠️ BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus un norādes. Brīdinājumu un norādījumu neievērošanas gadījumā var gūt nopietnas traumas, elektriskās strāvas triecienu un/vai izraisīt aizdegšanos.

Glabājiet visus brīdinājumus un norādījums, lai varētu tajos ieskatīties turpmāk.

Lai nodrošinātu personīgo drošību un darbarīka pareizu darbību un apkopi, pirms izmantošanas izlasiet šo rokasgrāmatu.

Vispārējā drošība

1. Šo darbarīku drīkst izmantot tikai tam paredzētajam lietošanas veidam. Stiprinājumu elementu piedziņas darbarīkus, kuriem ir pastāvīgas saskares darbības vai saskares darbības režīms, drīkst izmantot tikai ražošanā.
2. Kad neizmantojat darbarīku un kad maināt darba stāvokli, neturiet pirkstus pie mēlītes.
3. Vairāki riska faktori. Vispirms jums jāizlasa un jāizprot šie drošības norādījumi, un tikai tad drīkstat pievienot, atvienot, izmantot šo darbarīku, ielādēt tajā naglas, veikt tā apkopi, mainīt piederumus vai strādāt tā tuvumā. Čitādi var rasties nopietnas traumas.
4. Raugieties, lai virzienā, kurā pavērsts naglotājs, nebūtu roku, kāju un citu Ķermeņa daļu, un gādājiet, lai stiprinājumu elementi nevarētu caursist apstrādājamo materiālu un savainot Ķermeņa daļas.
5. Nemiet vērā, ka darbarīka izmantošanas laikā stiprinājumu elementi var atlēkt citā virzienā un radīt traumas.
6. Cieši satveriet darbarīku un esiet gatavs, ka tam var būt atsitiens.
7. Stiprinājumu elementu piedziņas darbarīku drīkst izmantot tikai tehniski kvalificēts operators.

8. Nepārveidojiet šo stiprin ājumu elementu piedziņas darbarīku. Pārveidojot darbarīku, var mazināties drošības pasākumu efektivitāte un palielināties operatora un/vai blakus esošo cilvēku apdraudējums.

9. Neizmetiet šo rokasgrāmatu.

10. Neizmantojiet darbarīku, ja tas ir bojāts.

11. Esiet uzmanīgs, rīkojoties ar stiprinājumu elementiem, it īpaši, kad pielādējat un izlādējat tos, jo stiprinājumu elementiem ir asi gali, kas var radīt traumas.

12. Pirms darbarika izmantošanas vienmēr pārbaudiet, vai tas nav salūzis, nepareizi pieslēgts, vai tam nav nolietojusies kāda detaļa.

13. Nesniedzieties pārāk tālu. Izmantojiet tikai drošā darba vietā. Vienmēr stingri stāviet uz droša pamata, saglabājot līdzsvaru.

14. Neļaujiet nevienam atrasties darba vietas tuvumā (kad strādājat vietā, kuru var caurstaigāt cilvēki). Skaidri norobežojiet savu darba vietu.

15. Nekādā gadījumā nevērsiet darbarīku pret sevi vai citiem cilvēkiem.

16. Paņemot darbarīku, pārvietojoties uz citu darba vietu, mainot darba stāvokli vai arī ejot, nelieciet pirkstu uz mēlītes, jo uz mēlītes uzlikts pirksts var netīši iedarbināt darbarīku. Izmantojot darbarīkus, kuriem pieejama selektīva darbība, vienmēr pārbaudiet darbarīku pirms darba sākšanas, lai pārliecinātos, ka ir izvēlēts pareizais režīms.

17. Izmantojiet tikai tādus cimdus, ar kuriem varat labi satvert darbarīku un droši lietot mēlīti un jebkādas regulētājierīces.

18. Kad nelietojat darbarīku, nolieciet to uz plakanas virsmas. Ja izmantojat darbarīku, kuram ir ākis, droši nostipriniet darbarīku aiz āka pie stabilas virsmas.

19. Nelietojiet darbarīku alkohola, narkotiku vai citu apreibinošu vielu ietekmē.

Škembu atlēkšanas bīstamība

1. Izlādējot stiprinājumu elementus no aptveres, regulējot darbarīku, izņemot iesprūdušās naglas vai mainot piederumus, stiprinājumu elementu piedziņas darbarīkam jābūt atvienotam.

2. Kad izmantojat darbarīku, raugieties, lai stiprinājumu elementi pareizi ieurbtos materiālā un netiktu deformēti vai neatlēktu darbarīka operatora un/vai apkārtējo cilvēku virzienā.

3. Darbarika izmantošanas laikā var rasties škembas no stiprinājumu/sakārtošanas sistēmas un apstrādājamā materiāla.

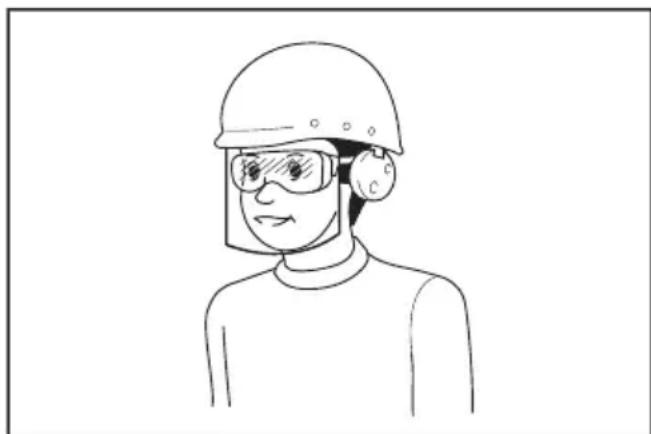

4. Kad izmantojat mehāniskos darbarīkus, vienmēr valkājiet aizsargbrilles, lai pasargātu acis. Aizsargbrillēm jāatbilst šādiem standartiem: ANSI Z87.1 ASV, EN 166 Eiropā un AS/NZS 1336 Austrālijā/Jaunzēlandē. Austrālijā/Jaunzēlandē ar likumu noteikts, ka darba laikā jāizmanto arī sejsargs.

Darba devējam ir jānodrošina tas, lai darbarīka operatori un citas tiešajā darba vietā esošās personas izmantotu vajadzīgo aizsargaprikojumu.

1. Operatora pienākums ir izvērtēt apdraudējumus citām personām.
2. Izmantojot darbarikus, kuriem nav kontaktelementa saskarei ar apstrādājamo materiālu, jābūt ľoti uzmanīgam, jo tie var netiši izšaut naglu un ievainot operatoru un/vai blakus stāvošo cilvēku.
3. Gādājie t, lai darbarīks vienmēr cieši saskartos ar apstrādājamo materiālu un nevarētu noslīdēt.
4. Lietojiet galvas aizsargus un ausu aizsargus, lai aizsargātu ausis no trokšņa. Vienmēr valkājiet vieglu, bet ne valīgu apgērbu. Piedurknes aizpogājiet vai uzlokiet. Nevalkājiet kaklasaiti.

Ekspluatācijas riski

1. Pareizi turiet darbarīku: esiet gatavs paredzamām un neparedzamām kustībām, piemēram, atsitienam.
2. Nostājieties tā, lai varētu saglabāt līdzsvaru un stāviet stingri.
3. Jāizmanto piemērotas aizsargbrilles un ieteicams izmantot piemērotus cimdus un aizsargapgērbu.
4. Jāizmanto piemēroti dzirdes aizsarglīdzekļi.
5. I zmantojiet pareizo strāvas avotu atbilstīgi norādījumiem lietošanas rokasgrāmatā.
6. Neizmantojiet darbarīku uz kustīgām platformām vai kravas automašīnu aizmugurē. Platformai negaidot izkustoties, jūs varat zaudēt kontroli pār darbarīku un gūt traumas.
7. Vienmēr uzskatiet, ka darbarīkā atrodas stiprinājumi.
8. Strādājot nesteidzieties un nespiediet darbarīku ar spēku. Ar darbarīku rīkojieties uzmanīgi.
9. Strādājot ar šo darbarīku, svarīgi saglabāt līdzsvaru un stabilu pamatu zem kājām. Ja lietojat darbarīku augstumā, pārliecinieties, vai apakšā neviena nav, un piestipriniet gaisa šlūteni, lai novērstu apdraudējumu, kas rodas negaidīta grūdiena vai izkrišanas gadījumā.

10. Úz jumta vai citās augstās vietās dzeniet stiprinājumus, virzoties uz priekšu. Virzoties atpakalgaitā, iespējams viegli zaudēt līdzsvaru. Ja dzenat stiprinājumus perpendikulārā virsmā, dariet to no augšas uz leju. Dzenot stiprinājumus šādi, jūs nogursit mazāk.

11. Nejauši mēginot iedzīt stiprinājumu virs cita stiprinājuma vai trāpot koka zaram, stiprinājums var saliekties vai darbarīks var iesprūst. Stiprinājums var lidot neparedzamā virzienā un kādam trāpīt, vai darbarīks var bīstami reaģēt. Stiprinājumus dzeniet uzmanīgi.

12. Pielādētu darbarīku vai gaisa zem spiediena esošu kompresoru ilgstoši neatstājiet saulē. Pārliecinieties, vai vietā, kur jūs atstājat darbarīku, tajā neiekļūs putekļi, smiltis, šķembas vai svešķermeņi.
13. Nekad vienlaicīgi nedzeniet stiprinājumus gan no iekšpuses, gan ārpuses. Stiprinājumi var izklūt cauri darba virsmai un/vai turpināt kustību, radot apdraudējumu dzīvībai.

Karpālā kanāla sindroma risks

1. Ilgstoši izmantojot darbarīku, operators var sajust diskomfortu plaukstās, rokās, plecos, kaklā vai citās kermana dalās.
2. Darbarika izmantošanas laikā operatoram jāstāv ērtā, bet ergonomiskā pozā. Stāviet stingri un nestājieties neērtās vai nestabilās pozās.
3. Ja operators sajūt kādus simptomus, piemēram, nepārtrauktu vai atkārtotu diskomfortu, sāpes, tirpšanu, nejutīgumu, dedzinošu sajūtu vai stīvumu, nedrīkst ignorēt šos brīdinājuma signālus. Operatoram ir jāsazinās ar veselības aprūpes speciālistu, lai apspriestu vispārējās darbības.
4. Nepārtraukta darbarīka izmantošana var izraisīt atkārtota sasprindzinājuma traumas darbarīka izraisītā atsitiena dēļ.
5. Lai izvairitos no atkārtotu darbību radītām traumām, darba laikā nestiepieties pārlieku tālu un nepiemērojiet nevajadzīgi daudz spēka. Un vienmēr atpūtieties, ja jūtat nogurumu.
6. Izvērtējiet veselības riskus, kas saistīti ar atkārtotu darbību radītām traumām. Izvērtējumā koncentrējieties uz kermēņa balsta un kustību aparāta traucējumiem un pieņemiet, ka, darba laikā atpūšoties un mazinot nogurumu, iespējams mazināt šādu traucējumu risku.

Ar piederumiem un palīgmateriāliem saistītie riski

1. Pirms maināt/aizstājat piederumus (piem., kontaktelementu ar apstrādājamo materiālu) vai ari kaut kā regulējat darbarīku, atvienojiet to no attiecīgā strāvas avota (gaisa vai gāzes pievada vai akumulatora).
2. Izmantojiet tikai tādu izmēru un veidu piederumus, kādus piedāvā darbarīka ražotājs.
3. Izmantojiet tikai šajā rokasgrāmatā ieteiktās smērvielas.

Darba traumu risks

1. P aslīdēšana, aizkeršanās un kritieni ir galvenie darba traumu rašanās iemesli. Nemiet vērā, ka, lietojot darbarīku, rodas slidenas virsmas, un ka gaisa šljūtene rada aizkeršanās risku.
2. Strādājot nepazīstamā vietā, esiet īpaši uzmanīgs. Tur var būt neparedzēti riski, piemēram, elektrības vai citu komunikāciju vadi.
3. Šis darbarīks nav paredzēts izmantošanai sprādzienbīstamā vidē, un tam nav izolācijas pret saskari ar elektroenerģiju.

4. Raugieties, lai darbarika tuvumā nebūtu neviena elektrokabeļa, gāzes caurules utt., ko varētu sabojāt ar darbarīku, tādējādi radot risku.

5. Uzturiet darbavietu tīru un nodrošiniet labu apgaismojumu. Nekārtīgā vai slikti apgaismotā darbavietā var rasties negadījumi.

6. lespējams, ka spēkā ir vietējā likumdošana attiecībā uz troksni, un tā ir jāievēro, saglabājot trokšņa līmeni noteiktajās robežās. Dažos gadījumos trokšņa lokalizācijai jāizmanto aizvērtņi.

Putekjbīstamība un izplūdes gaisa bīstamība

1. Vienmēr izpētiet savu apkārtni. No darbarīka izplūstošais gaiss var uzpūst puteklus vai priekšmetus operatoram un/vai apkārtējiem cilvēkiem.
2. Novietojiet izplūdes atveri tā, lai putekļainā vidē tā neradītu pārlieku lielu putekļu kustību.
3. Ja darbavietā rodas putekļi un dažādu materiālu daļiņas, mēģiniet pēc iespējas mazināt to rašanos, lai mazinātu saistītos veselības un traumu gūšanas riskus.

Trokšna izraisītu dzirdes traucējumu risks

1. Atrašanās Įoti trokšņainā vidē, neizmantojot aizsarglīdzekļus, var radīt neatgriezeniskus, invaliditāti izraisošus dzirdes traucējumus un citas problēmas, piemēram, trokšņus ausīs (džinkstoņu, dūkšanu, sīkšanu vai sanēšanu ausīs).
2. Izvērtējiet trokšņu radītos veselības riskus darbavietā un ieviesiet atbilstīgus risku novēršanas pasākumus.
3. Kontroles pasākumi riska mazināšanai var ietvert dažādas darbības, piemēram, skaņu absorbējoša materiāla izmantošanu, lai apstrādājamais materiāls nedžinkstētu.
4. Izmantojiet piemērotus dzirdes aizsarglīdzekļus.
5. Lai trokšņu līmenis nevajadzīgi nepalielinātos, izmantojiet šo darbarīku un veiciet tā apkopi saskaņā ar ieteikumiem šajos norādījumos.
6. Darba laikā mēģiniet mazināt troksni, piemēram, novietojiet apstrādājamo materiālu uz stigras skaņu slāpējošas pamatnes.

Vibrāciju radītais risks

1. Vibrāciju intensitāte darba laikā atkarīga no satveršanas spēka, kontakta spiediena spēka, darbarīka novietojuma, jaudas padeves iestatījuma, apstrādājamā materiāla un izvēlētās pamatnes. Izvērtējiet vibrāciju radītos veselības riskus un ieviesiet atbilstīgus risku novēršanas pasākumus.
2. Vibrāciju iedarbība var radīt invaliditāti izraisošus nervu un asinsrites bojājumus rokās un plaukstās.
3. Strādājot aukstumā, velciet siltu apgērbu, gādājiet, lai rokas būtu siltas un nesamirktu.
4. Ja parādās nejutīgums, tirpšana, sāpes vai arī roku vai pirkstu āda klūst balta, vērsieties pie kvalificēta arodveselības speciālista pēc medicīniskās palīdzības, lai apspriestu vispārējās darbības.
5. Lai vibrāciju līmenis nevajadzīgi nepalielinātos, izmantojiet šo darbarīku un veiciet tā apkopi saskaņā ar ieteikumiem šajos norādījumos.
6. Turiet darbarīku vieglā, bet drošā satvērienā, jo vibrāciju radītais risks parasti ir lielāks, kad satvēriena spēks ir lielāks.

Papildu brīdinājumi par pneimatiskajiem darbarīkiem

1. Saspiests gaiss var radīt nopietnas traumas.
2. Kad nelietojat darbarīku, obligāti noslēdziet gaisa padevi un atvienojiet gaisa šlūteni no darbarīka.
3. Pirms maināt piederumus, regulējat darbarīku un/vai remontējat to, kad dodaties no vienas darba vietas uz citu, vienmēr atvienojiet darbarīku no saspiestā gaisa padeves.
4. Kad neizmantojat darbarīku un kad maināt darba stāvokli, neturiet pirkstus pie mēlītes.
5. Nekādā gadījumā nevērsiet saspiestā gaisa plūsmu pret sevi vai citiem cilvēkiem.
6. Šlūtenēm atsitoties, var rasties nopietnas traumas. Vienmēr pārliecinieties, ka šljūtenes un savienojumi nav bojāti vai valīgi.
7. Nekādā gadījumā nenesiet pneimatisko darbarīku aiz šlūtenes.
8. Nekādā gadījumā nevelciet pneimatisko darbarīku aiz šlūtenes.
9. lzmantojot pneimatiskos darbarikus, nepärsniedziet maksimälo darba spiedienu (maks. sp.).
10. Lai samazinātu trokšņu un vibrāciju līmeni un mazinātu nolietošanos, pneimatiskos darbarīkus drīkst darbināt tikai ar saspiesta gaisa plūsmu, kurai ir maksimāli zems un darbu izpildei pietiekams spiediens.
11. Pneimatisko darbarīku darbināšanai izmantojot skābekli vai uzliesmojošas gāzes, rodas ugunsbīstamība un sprādzienbīstamība.
12. Uzmanīgi izmantojiet pneimatiskos darbarikus, jo tie var atdzist, tas savukārt pasliktina satvērienu un vadību.

Papildu brīdinājumi par saskares nostrādes darbarīkiem

1. Neturiet pirkstu uz mēlītes, kad paceļat darbarīku, pārvietojat darbarīku no vienas darba vietas uz citu vai paši pārvietojaties ar darbarīku rokās, jo darbarīks šādā gadījumā var nejauši nostrādāt. Izmantojot darbarīkus ar nostrādes režīma slēdzi, vienmēr pārbaudiet, vai ir izvēlēts pareizais darba režīms.
2. Šis darbarīks var būt aprīkots ar nostrādes režīma slēdzi, ar kuru iespējams izvēlēties saskares nostrādes vai nepārtrauktās saskares nostrādes darba režīmu, vai ari darbarīkam ir pieejams tikai saskares nostrādes vai nepārtrauktās saskares nostrādes darba režīms – pieejamās iespējas tiek apzīmētas ar iepriekš parādīto simbolu. Darbarīku paredzēts lietot, piemēram, palešu un mēbeļu izgatavošanā, būvniecībā un apšuvuma nostiprināšanai.
3. Izmantojot darbarīku noteiktā nostrādes režīmā, vienmēr pārliecinieties, ka izvēlēts pareizais nostrādes iestatījums.

4. Neizmantojiet darbarīku saskares nostrādes režimā, kad noslēdzat kastes vai piestiprināt transportēšanas drošības sistēmas piekabēs vai treileros.

5. levē rojiet piesardzību, kad maināt darbarīka pozīciju iedzīšanas laikā.

Drošības sistēmas

1. Pirms darba sākšanas pārliecinieties, vai visas drošības sistēmas ir darbības kārtībā. Darbarīks nedrīkstētu darboties, ja ir nospiesta tikai mēlīte vai pie koka ir piespiesta tikai kontaktsvira. Tam jādarbojas tikai tad, ja tiek veiktas abas šīs darbības. Kad stiprinājumi ir izņemti un bīdītājs ir pilnībā atvilkts, pārbaudiet iespējamo nepareizo darbību.
2. Ir ìoti bīstami nofiksēt mēlīti ieslēgtā stāvoklī (ON). Nekad nemēģiniet nofiksēt mēlīti.
3. N enostipriniet nospiestu kontaktsviru ar lenti vai stiepli. Tas var izraisīt nāvi vai nopietnas traumas.
4. Vienmēr pārbaudiet kontaktsviru, kā norādīts šajā rokasgrāmatā. Ja drošības mehānisms nedarbojas pareizi, var tikt nejauši iedarbināta stiprinājumu padeve.

Apkope

1. Uzreiz pēc darba beigšanas veiciet tīrīšanu un apkopi. Uzturiet darbarīku vislabākajā kārtībā. leellojiet kustīgās daļas, lai novērstu rūsēšanu un mazinātu ar berzi saistītu nodilumu. No daļām noslaukiet puteklus.
2. Lüdziet, lai uzņēmuma Makita pilnvarots apkopes centrs regulāri pārbauda darbarīku.
3. La i saglabātu produkta DROŠU un UZTICAMU darbību, apkopi un remontu uzticiet veikt tikai Makita pilnvarotam apkopes centram un vienmēr izmantojiet tikai Makita rezerves daļas.
4. Likvidējiet šo darbarīku saskaņā ar vietējo likumdošanu.

SAGLABĀJIET ŠOS NORĀDĪJUMUS.

⚠ BRĪDINĀJUMS! NEPIEļAUJIET to, ka labu iemaņu vai izstrādājuma labas pārzināšanas (darbarīku atkārtoti ekspluatējot) rezultātā vairs stingri neievērojat šī izstrādājuma drošības noteikumus. NEPAREIZI LIETOJOT darbarīku vai neievērojot šajā instrukciju rokasgrāmatā minētos drošības noteikumus, var tikt gūtas smagas traumas.

DETALU APRAKSTS (1. att.)

UZSTĀDĪŠANA

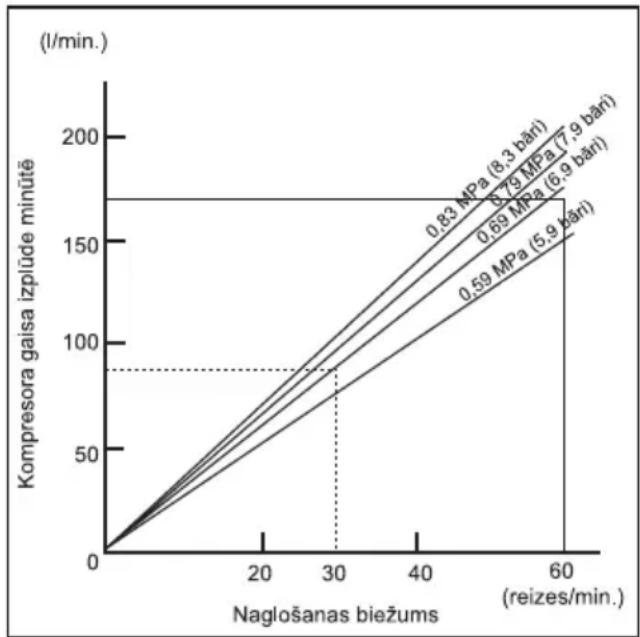

Kompresora izvēle

Gaisa kompresoram jäatbilst EN60335-2-34 prasibām. Izvēlieties kompresoru ar pietiekami lielu spiedienu un gaisa izplūdi, lai ekspluatācija būtu ekonomiski izdevīga. Diagramma ir attēlota sakarība starp naglošanas biežumu, pareizo spiedienu un kompresora gaisa izplūdi. Tādējādi, piemēram, ja naglošanas ātrums ir apmēram 30 reizes minūtē pie 0,69 MPa (6,9 bāru) lielas kompresijas, ir vajadzīgs kompresors ar gaisa izplūdi vairāk nekā 80 litri minūtē.

Gadījumā, ja gaisa padeves spiediens pārsniedz darbarīka nominālo spiedienu, jālieto spiediena regulētāji, lai gaisa spiedienu ierobežotu līdz darbarīka nominālajam spiedienam. Ja šo noteikumu neievēro, darbarīka lietotājs vai tuvumā esošās personas var gūt smagus ievainojumus.

Gaisa šlūtenes izvēle (2. att.)

Lietojiet pēc iespējas lielāku un īsāku gaisa šļūteni, lai nodrošinātu nepārtrauktu un efektīvu naglošanas darbību. Ja gaisa spiediens ir 0,49 MPa (4,9 bāri), ieteicams lietot gaisa šļūteni, kuras iekšējais diametrs ir lielāks nekā 6,5 mm un garums nepārsniedz 20 m, ja laika intervāls starp naglu iedzīšanu ir 0,5 sekundes. Gaisa padeves šļūteņu minimālā darba spiediena jauda ir noteikta vai nu 1,03 MPa (10,3 bāri), vai arī 150 procenti no sistēmā saražotā maksimālā spiediena — atkarībā no tā, kura vērtība ir lielāka.

UZMANIBU!

- Ja kompresoram ir zems gaisa izplūdes spiediens vai arī ja šlūtene ir gara vai ar mazāku diametru nekā vajadzīgs naglošanas biežumam, darbarīka naglošanas jauda ir mazāka.

Ellošana

Lai darba rezultāts būtu maksimāli kvalitatīvs, gaisa padeves mehānismu (ellotāju, regulētāju, gaisa filtru) uzstādiet pēc iespējas tuvāk darbarīkam. Noregulējiet ellotāju tā, lai ar vienu ellas pilienu ieellotu 30 naglas. (3. att.)

Ja gaisa mehānismu nelietojat, darbarīku ieellojiet ar pneimatisko darbarīku ellu, gaisa savienotājdala iepilinot 2 (divus) vai 3 (trīs) pilienus. Tas jāveic pirms un pēc ekspluatācijas. Lai darbarīku pareizi iellotu, tas jāiedarbina pāris reizes pēc tam, kad ieellots ar pneimatisko darbarīku ellu. (4. att.)

FUNKCIJU APRAKSTS

⚠ UZMANĪBU!

- Pirms darbarīka regulēšanas vai tā funkciju pārbaudes vienmēr atvienojiet gaisa šlūteni.

Naglošanas dziluma regulēšana (5. att.)

Lai noregulētu naglošanas dzilumu, pagrieziet regulētāju. Maksimālais naglošanas dzilums ir uzstādīts tad, ja regulētājs ir līdz galam pagriezts A virzienā, kā norādīts attēlā. Dzilumu var samazināt, regulētāju pagriežot B virzienā. Ja naglas nav iespējams iedzīt pietiekami dzilji pat tad, ja regulētājs ir līdz galam pagriezts A virzienā, palieliniet gaisa spiedienu. Ja naglas tiek iedzītas pārāk dzilji pat tad, ja regulētājs ir līdz galam pagriezts B virzienā, samaziniet gaisa spiedienu. Darbarīka ekspluatācijas laiks parasti ir ilgāks, ja to ekspluatē ar mazāku gaisa spiedienu un ja regulētājs ir iestatīts uz mazāko naglošanas dzilumu.

UZMANIBU!

- Pirms naglošanas dziluma regulēšanas vienmēr noblokējiet mēlīti un atvienojiet šļūteni.

Gala adaptera lietošana (6. att.)

UZMANIBU!

- Pirms gala adaptera pievienošanas un noņemšanas vienmēr ir jāatvieno šļūtene.

Piestipriniet gala adapteru pie saskarelementa, ja vēlaties aizsargāt apstrādājamā materiāla virsmu.

Naglojot apstrādājamos materiālus, kuru virsmu var viegli sabojāt, izmantojiet gala adapteru. Gala adaptera piestiprināšana: iespiediet gala adapteru saskarelementā tā, lai gala adaptera trīs izcilņi būtu pilnībā iespiesti kontaktelementa trīs caurumos.

SALIKŠANA

UZMANIBU!

- Pirms darbarika salikšanas vienmēr atvienojiet gaisa šlūteni.

Naglotāja pielādēšana

Izvēlieties konkrētajam darbam piemērotas naglas. Nospiediet slēgsviru un atveriet durtiņas. Pēc tam atveriet aptveres vāciņu. (7. att.)

Paceliet un pagrieziet spoles atbalsta plāksni, lai naglu izmēra bulta, kas redzama uz spoles atbalsta plāksnes, būtu vērsta pret attiecīgo gradācijas palielinājumu, kurš atzīmēts uz aptveres. Ja darbarīku darbināsiet, spoles atbalsta plāksni uzstādot nepareizā gājienā, naglu padeve var būt nekvalitatīva vai darbarīks var sabojāties. (8. att.)

Novietojiet naglu spoli uz spoles atbalsta plāksnes. Iztiniet tik daudz naglu, lai tās sasniegtu padeves skavu. Pirmo naglu ievietojiet naglošanas kanālā, bet otro — padeves skavā. Uz padevēja korpusa novietojiet pārējās neattītās naglas. Kad ir pārbaudīts, vai naglu spole aptverē ir ievietota pareizi, aizveriet aptveres vāciņu. (9. att.)

Gaisa šlūtenes pievienošana (10. att.)

Gaisa galatslēgu uzmauciet uz naglotāja gaisa savienotājdaļas. Gaisa galatslēgai cieši jānofiksējas vietā, kad tā ir uzstādīta uz gaisa savienotājdaļas. Šljūtenes savienotājam jābūt uzstādītam uz darbarīka vai tam blakus tā, lai spiediena rezervuārs tiktu iztukšots, kad gaisa padeves savienotājs tiek atvienots.

EKSPLUATĀCIJA

⚠️ UZMANĪBU!

- Pirms ekspluatācijas pārbaudiet, vai visas drošības sistēmas ir darba kārtībā.

Darbības režima izvēle

⚠️ UZMANĪBU!

- Pirms naglošanas noteikti gādājiet, lai regulēšanas svira būtu precīzā izvēlētās naglošanas pozīcijā.

Šis darbarīks ir aprīkots ar regulēšanas sviru. Ar to varat izvelēties vienas secīgās iedarbināšanas režīmu vai kontakta iedarbināšanas režīmu. (11. att.)

Vienas secīgās iedarbināšanas režīms

Vienu naglu var iedzīt, veicot secīgas darbības. Izvēlieties šo režīmu, lai iedzītu naglu uzmanīgi un rūpīgi. Lai izvēlētos šo režīmu, novietojiet regulēšanas sviru pozīcijā ١.

Kontakta iedarbināšanas režīms

Naglas var iedzīt atkārtoti, ja saskarelementu pietuvina, turot mēlīti.

Lai izvēlētos šo režīmu, novietojiet regulēšanas sviru pozīcijā ̄.

Pirms iedarbināšanas jāpārliecinās par pareizu darbību

Pirms iedarbināšanas vienmēr pārbaudiet turpmāk minēto.

– Pārliecinieties, vai darbarīks nesāk darboties tikai ar pievienotu gaisa šlūteni.
– Pārliecinieties, vai darbarīks nesāk darboties, tikai piespiežot mēlīti.
– Pārliecinieties, vai darbarīks nesāk darboties, tikai tuvinot saskarelementu apstrādājamam materiālam, nepiespiežot mēlīti.
- Vienas secīgas iedarbināšanas režīmā pārliecinieties, vai darbarīks nesāk darboties, vispirms piespiežot mēlīti un tad tuvinot saskarelementu apstrādājamam materiālam.

Viena secīga iedarbināšana

Novietojiet saskarelementu pret apstrādājamo materiālu un pilnībā nospiediet mēlīti.

Kad nagla ir iedzīta, atbrīvojiet saskarelementu un atlaidiet mēlīti. (12. att.)

UZMANIBU!

- Nespiediet saskarelementu pret apstrādājamo materiālu ar pārmērīgu spēku. Pilnībā piespiediet mēlīti un pēc naglas iedzīšanas turiet to 1-2 sekundes. Līdz pusei piespiesta mēlīte arī vienas secīgas iedarbināšanas režīmā izraisa pēkšņu naglas iedzīšanu, ja saskarelements atkārtoti saskaras ar apstrādājamo materiālu.

Kontakta iedarbināšana

Vispirms piespiediet mēlīti un tad novietojiet saskarelementu pret apstrādājamo virsmu. (13. att.)

lestrēdzis naglotājs (14. att.)

⚠️ UZMANĪBU!

- Pirms iestrēgušas naglas izņemšanas vienmēr atvienojiet gaisa šlūteni un no aptveres izņemiet naglas.

Ja naglotājs iestrēgst, rīkojieties šādi.

Atveriet aptveres vāciņu un izņemiet naglu spoli. Izgrūšanas atverē ievietojiet mazu stienīti vai ko tamlīdzīgu un ar āmuru uzsitiet pa to, lai no izgrūšanas atveres izstumtu iestrēgušo naglu. levietojiet atpakal naglu spoli un aizveriet aptveres vāciņu.

Naglas

Rīkojieties ar naglu spolēm un to ieliktni uzmanīgi. Ja ar naglu spolēm rīkojas neuzmanīgi, tās var tikt saliektas vai to savienotājs sabojāts, rezultātā izraisot neprecīzu naglu padevi. (15. att.)

Neuzglabājiet naglas ľoti mitrā vai karstā vietā, kā arī tiešos saules staros. (16. att.)

APKOPE

UZMANIBU!

• Pirms darbarika pārbaudes vai apkopes no darbarika vienmēr atvienojiet gaisa šlūteni.
• Nekad nelietojiet benzīnu, škīdinātāju, spirtu vai tamlīdzīgus līdzekļus. To ietekmē darbarīks var zaudēt krāsu, deformēties vai saplaisāt.

Naglotāja apkope

Pirms ekspluatācijas vienmēr pārbaudiet darbarīka vispārējo stāvokli un to, vai skrūves nav atskrūvējušās. Pieskrūvējiet tās, ja vajadzīgs. (17. att.)

Kad darbarīks ir atvienots no barošanas avota, veiciet ikdienas pārbaudi, lai pārbaudītu saskarelementa un mēlītes brīvgājienu. Darbarīku nedrīkst lietot, ja saskarelements vai mēlīte sprūst vai iestrēgst. (18. att.) Ja darbarīku paredzēts neekspluatēt ilgāku laikposmu, ieeļjojiet to ar pneimatisko darbarīku eļļu un uzglabājiet drošā vietā. Nepakļaujiet to tiešiem saules stariem un/vai mitriem vai karstiem apstākljiem. (19. un 20. att.)

Kompresora, gaisa mehānisma un gaisa šlūtenes apkope

Pēc ekspluatācijas vienmēr iztukšojiet kompresora tvertni un gaisa filtru. Ja darbarīkā var iekļūt mitrums, darba rezultāts var būt slikts, kā arī darbarīks var sabojāties. (21. un 22. att.)

Regulāri pārbaudiet, vai gaisa mehānisma ellotājā ir pietiekami daudz pneimatiskās ellas. Ja darbarīks netiks pietiekami labi ellots, apaja škērsgriezuma gredzeni loti ātri nodils. (23. att.)

Gaisa šlūteni netuviniet karstuma avotiem (virs 60°C), kā arī kīmiskajām vielām (škīdinātājiem, spēcīgām skābēm vai sārmiem). Novirziet šlūteni arī tālāk no škēršliem, kurus ekspluatācijas laikā iespējams aizkert, tādējādi izraisot bīstamu situāciju. Tāpat šlūtenes jānovirza tālāk no asām malām un tādām vietām, kur šlūteni var sabojāt vai saskrāpēt. (24. att.)

Lai saglabātu izstrādājuma DROŠU un UZTICAMU darbību, apkopi, remontdarbus vai regulēšanu uzticiet veikt tikai Makita pilnvarotajam apkopes centram, kurā izmanto tikai Makita rezerves dajas.

PAPILDPIEDERUMI

⚠ UZMANĪBU!

- Šos piederumus un rīkus ieteicams izmantot ar Makita darbarīku, kas aprakstīts šajā rokasgrāmatā. Ja tiek izmantoti citi piederumi vai rīki, var rasties ievainojuma risks. Piederumu vai rīku izmantojiet tikai tam paredzētajam mērķim.

Ja jums vajadzīga palīdzība vai precīzāka informācija par šiem piederumiem, vērsieties tuvākajā Makita apkopes centrā.

- Naglas

• Gaisa šlūtenes

PIEZIME:

- Daži no šeit minētajiem piederumiem var būt iekļauti darbarīka standarta komplektācijā. Dažādās valstīs tie var atšķirties.

ENG905-1

Troksnis

Tipiskais A-svērtais trokšņa līmenis ir noteikts saskaņā ar EN ISO 11148-13:

Skañas spiediena līmenis (LpA): 98,3 dB (A)

Skañas jaudas līmenis (LWA): 98,9 dB (A)

Nenoteiktība (K): 2,5 dB (A)

Valkājiet ausu aizsargus

ENG904-2

Vibrācija

Vibrāciju kopējo līmeni nosaka saskaṇā ar EN ISO 11148-13:

Vibrāciju emisija (a _h ): 2,52 m/s ^2

Nenoteiktība (K): 1,26 m/s²

ENG901-1

• Deklarētā vibrāciju emisijas vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi, un to var izmantot viena darbarīka salīdzināšanai ar citu.
• Deklarēto vibrāciju emisijas vērtību arī var izmantot, lai iepriekš novērtētu iedarbību.

BRĪDINĀJUMS!

• Vibrāciju emisijas vērtība elektriskā darbarīka faktiskās lietošanas laikā var atšķirties no deklarētās vērtības, atkarībā no darbarīka izmantošanas apstākliem.
• Lai aizsargātu operatoru, jānosaka drošības pasākumi, pamatojoties uz aprēkināto iedarbību faktiskajos darba apstāklos (jānem vērā visi darbības cikla posmi, piemēram, gan laiks, kad darbarīku izmanto naglošanas režīmā, gan arī laiks, kad darbarīks ir izsēgts un darbojas tukšgaitā).

EK atbilstības deklarācija

Tikai Eiropas valstim

EK atbilstības deklarācija šajā lietošanas rokasgrāmatā ir iekļauta kā A pielikums.
