N Spikerpistol for konstruksjon Bruksanvisning

ADVARSEL: Les nøye gjennom anvisningene og advarslene for verktøyet før bruk. Hvis ikke, kan det føre til alvorlig personskade.

Følgende viser de symbolene som brukes for maskinen. Det er viktig å forstå betydningen av disse før maskinen tas i bruk.

Symbolit

Val av luftslang (Fig. 2)

Anslutning av luftslang (Fig. 10)

• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data kan variere fra land til land.

ENE059-2

Riktig bruk

Dette verktøyet er laget for innendørs forarbeid som å feste gulvbjelker eller vanlige bjelker og rammearbeid i 2" x 4"-bygg.

Verktøyet er kun ment for profesjonell anvendelse for store volum. Ikke bruk det til andre formål. Det er ikke konstruert for å drive festemidler direkte på harde overflater som stål eller betong.

ENB132-1

SIKKERHETSADVARSLER FOR PNEUMATISK SPIKERPISTOL/STIFTEMASKIN

⚠ ADVARSEL: Les alle sikkerhetsadvarslene og alle instruksjonene. Hvis du ikke følger alle advarslene og instruksjonene som er oppført nedenfor, kan det føre til alvorlige personskader, elektriske støt og/eller brann.

Oppbevar alle advarsler og instruksjoner for senere bruk.

Av hensyn til din personlige sikkerhet og riktig drift og vedlikehold av verktøyet, må du lese denne brukerhåndboken før du begynner å bruke verktøyet.

Generell sikkerhet

1. All annen enn beregnet bruk av dette verktøyet, er forbudt. Trykkluftdrevne verktøy med kontinuerlig kontaktavfyring eller kontaktavfyring skal kun brukes til produksjonsarbeid.
2. Hold fingrene unna avtrekkeren når verktøyet ikke er i bruk og når det skal flyttes fra én arbeidsstilling til en annen.
3. Flere farer. Les og forstå sikkerhetsanvisningene før du kobler til, kobler fra, legger spiker i, bruker, utfører vedlikehold på, bytter tilbehør på eller jobber nær verktøyet. Hvis dette ikke, kan det føre til alvorlig personskade.
4. Hold alle kroppsdeler som hender og føtter, osv. unna avfyringsretningen, og sørg for at spikeren ikke kan trenge gjennom arbeidsstykket og treffe deler av kroppen.
5. Når du bruker verktøyet, må du være oppmerksom på at spikeren kan slå tilbake og forårsake personskade.
6. Hold verktøyet godt fast, og vær klar til å håndtere tilbakeslag.
7. Kun teknisk kvalifiserte operatører skal bruke det trykkluftdrevne verktøyet.
8. Du må ikke modifisere det trykkluftdrevne verktøyet. Modifiseringer kan redusere virkningen til sikkerhetstiltak og øke faren for operatøren og/eller personer i nærheten.
9. Ikke kast bruksanvisningen.

10. Ikke bruk verktøyet hvis det har blitt skadet.

11. Vær forsiktig når du håndterer spikere, særlig når du setter i eller tar ut spikere, ettersom spikrene har hvasse spisser som kan forårsake personskade.

12. Før bruk må du alltid kontrollere om verktøyet har deler som er ødelagt, koblet feil til eller slitt.
13. Ikke strekk deg for langt. Verktøyet må kun brukes på en trygg arbeidsplass. Pass alltid på at du holder balansen og har godt fotfeste.
14. Pass på at ingen personer befinner seg i nærheten (når du arbeider i et område der det er sannsynlig at personer vil passere). Merk tydelig opp arbeidsområdet ditt.
15. Du må aldri rette verktøyet mot deg selv eller andre.
16. Ikke hvil fingeren på avtrekkeren når du tar opp verktøyet, forflytter deg mellom arbeidsområder og -stillinger eller går, da det kan føre til utilsiktede avtrekk. Hvis verktøyet har valgbar avfyring, må du alltid kontrollere verktøyet før bruk for å forsikre deg om at du har valgt riktig modus.
17. Bruk kun hansker som gir tilstrekkelig fingerfølelse og full kontroll over avtrekkere og eventuelle justeringsenheter.
18. Når du legger fra deg verktøyet, skal det hvilket på flatt underlag. Hvis du bruker kroken som verktøyet er utstyrt med, hekter du verktøyet fast på det stabile underlaget.
19. Ikke bruk verktøyet hvis du har drukket alkohol eller er under påvirkning av legemidler, narkotiske stoffer e.l.

Prosjektilfarer

1. Det trykkluftdrevne verktøyet skal være frakoblet når du tar ut spikere, utfører justeringer, fjerner fastkjørte spikere eller bytter tilbehør.
2. Under bruk må du passe på at spikrene trenger gjennom materialet på riktig måte og ikke kan rikosjettere/avfyres utilsiktet mot operatøren og/eller eventuelle personer i nærheten.
3. Under bruk kan det sprette ut rusk og rask fra arbeidsstykket og feste-/monteringssystemet.

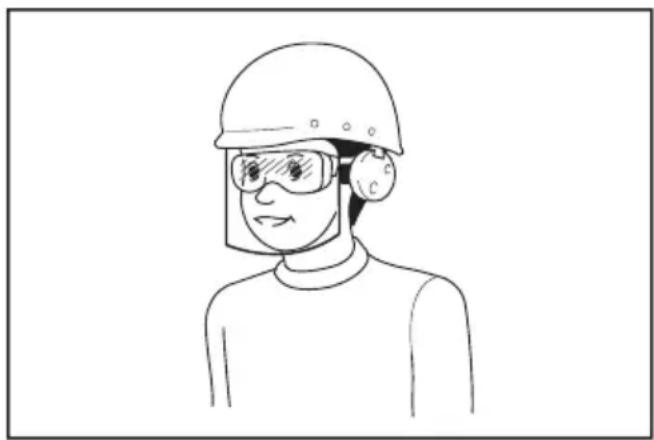

4. Bruk alltid vernebriller for å beskytte øynene mot skade når du bruker elektroverktøy. Brillene må oppfylle kravene i ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australia/New Zealand. I Australia/New Zealand er det dessuten lovpålagt å bruke et ansiktsvern for å beskytte ansiktet.

Det er arbeidsgivers ansvar å påse at verktøyoperatørene og alle andre personer i arbeidsområdets umiddelbare nærhet bruker riktig verneutstyr.

1. Operatøren skal vurdere om arbeidet kan utgjøre en risiko for andre.
2. Vær forsiktig med verktøy uten arbeidsstykkekontakt, da de kan avfyres utilsiktet og skade operatøren og/eller personer i nærheten.
3. Pass på at verktøyet griper inn i arbeidsstykket uten mulighet for å skli.
4. Bruk hørselsvern for å beskytte hørselen din mot støy fra luftutløpet, og som hodebeskyttelse. Bruk også lette, men ikke løse klær. Ermer må være kneppet eller rullet opp. Ikke bruk slips.

Farer ved bruk

1. Hold verktøyet riktig. Vær klar til å motvirke normale eller plutselige bevegelser, f.eks. tilbakeslag.
2. Plasser kroppen slik at du står støtt og har et sikkert fotfeste.
3. Du må bruke riktige vernebriller, og riktige hansker og verneklær anbefales.
4. Riktig hørselsvern er påbudt.
5. Bruk riktig kraftforsyning i henhold til bruksanvisningen.
6. Ikke bruk verktøyet på bevegelige plattformer eller bak på lastebiler. Plutselige bevegelser av plattformen kan føre til at man mister styringen på verktøyet og fremkaller personskader.
7. Gå alltid ut fra at verktøyet inneholder spikere.
8. Ikke skynd deg med jobben eller bruk makt på verktøyet. Verktøyet må behandles forsiktig.
9. Se hvor du går og hold balansen med verktøyet. Pass på at ingen befinner seg under deg når du jobber på høye steder, og sikre luftslangen så det ikke plutselig oppstår en farlig situasjon fordi noen rykker i slangen eller den setter seg fast.
10. På tak og på andre høye steder må du skrue etter hvert som du beveger deg forover. Det er lett å miste balansen hvis du skruer mens du beveger deg bakover. Når du skruer mot en vinkelrett overflate, må du skrue ovenfra og ned. Du blir mindre sliten av skruingen hvis du gjør det på denne måten.
11. En skrue kan bli bøyd, eller verktøyet kan låse seg hvis du ved en feil skruer på toppen av en annen skrue, eller treffer en kvist i treet. Skruen kan rikosjettere og treffe noen, eller verktøyet selv kan reagere på en farlig måte. Plasser skruene med omhu.
12. Ikke la et ladet verktøy eller en luftkompressor under trykk ligge lengre tid av gangen ute i solen. Ikke legg verktøyet fra deg på et sted der støv, sand, trebiter og fremmedlegemer kan komme inn i verktøyet.
13. Forsøk aldri å skrue både fra innsiden og utsiden på én gang. Skruene kan gå gjennom og/eller rikosjettere, og utgjøre en alvorlig helsefare.

Farer forbundet med gjentatte bevegelser

1. Når du bruker et verktøy i lange perioder, kan du oppleve ubehag i hendene, armene, skuldrene, nakke eller andre deler av kroppen.

2. Du skal derfor under bruk av verktøyet sørge for å ha en egnet, men ergonomisk kroppsholdning. Ha et sikkert fotfeste, og unngå ubekvemme eller ubalanserte kroppsholdninger.

3. Hvis du opplever symptomer som vedvarende eller tilbakevendende ubehag, smerte, dunkende smerte, verk, prikking, nummenhet, svie eller stivhet, må du ikke overse disse varseltegnene. Oppsøk kvalifisert helsepersonell med tanke på generelle aktiviteter.

4. Kontinuerlig bruk av verktøyet kan føre til gjentatt belastningsskade på grunn av tilbakeslag fra verktøyet.

5. For å hindre skader på grunn av gjentatte belastninger, bør brukeren ikke strekke seg for langt eller bruke overdreven kraft. I tillegg bør brukeren ta en hvil når han/hun føler seg sliten.

6. Foreta en risikovurdering når det gjelder farer ved gjentatte bevegelser. Den bør konsentrere seg om muskel-skjelettplager og fortrinnsvis baseres på antakelsen om at redusert tretthet under arbeidet virker effektivt for å redusere slike plager.

Farer forbundet med tilbehør og forbruksvarer

1. Koble fra kraftforsyningen til verktøyet, for eksempel luft, gass eller batteri, før du bytter/erstatter tilbehør som arbeidsstykkekontakt, eller før du foretar justeringer.

2. Bruk kun tilbehør i størrelsene og av typene som produsenten leverer.

3. Bruk kun smøremidler som anbefales i denne bruksanvisningen.

Farer på arbeidsplassen

1. Å skli, snuble eller falle er viktige årsaker til skader på arbeidsplassen. Vær oppmerksom på glatte overflater som følge av bruk av verktøyet samt snublefaren som luftslangen kan utgjøre.

2. Vær ekstra forsiktig i ukjente omgivelser. Det kan finnes skjulte farer, for eksempel elektrisitet eller andre nytteledninger.

3. Dette verktøyet er ikke beregnet på bruk i eksplosjonsfarlige miljøer, og er ikke isolert mot kontakt med elektrisk kraft.

4. Pass på at det ikke finnes noen elektriske kabler, gassrør, osv. som kan utgjøre en fare hvis de blir skadet av verktøyet.

5. Hold arbeidsplassen ren og godt opplyst. Rotete og mørke områder fører lett til uhell.

6. Det er mulig at lokale bestemmelser om støybegrensning krever at støynivået må holdes innen visse grenser. I visse tilfeller må det brukes vinduslemmer for å dempe lyden.

Støv- og avgassfarer

1. Du må alltid kontrollere omgivelsene. Luft som kommer ut av verktøyet kan blåse støv eller gjenstander slik at de treffer operatøren og/eller personer i nærheten.

2. Rett utblåsingen inn slik at du får minimum oppvirvling av støv i støvfylte omgivelser.

3. Hvis det sendes ut støv eller gjenstander i arbeidsområdet, må du redusere dette så mye som mulig for å redusere helsefare og skaderisiko.

Støyfarer

1. Ubeskyttet eksponering for høye støynivåer kan forårsake varig, invalidiserende hørselstap og andre problemer som tinnitus (ringing, during, piping eller summing i ørene).

2. Foreta en risikovurdering når det gjelder fare ved støy i arbeidsområdet og iverksett passende tiltak for kontroll over disse farene.

3. Passende virkemidler for å redusere faren kan omfatte tiltak som dempemateriale for å forhindre at arbeidsstykker "ringer".

4. Bruk riktig hørselsvern.

5. Bruk og vedlikehold verktøyet i henhold til disse anvisningene, så unngår du en unødig økning i støynivåer.

6. Iverksett støyreduserende tiltak, for eksempel ved å plassere arbeidsstykker på lyddempende underlag.

Vibrasjonsfarer

1. Vibrasjonspåvirkningen under bruken vil avhenge av gripekraften, kontakttrykkraften, arbeidsretningen, justeringen av kraftforsyningen, arbeidsstykket og hvordan arbeidsstykket holdes på plass. Foreta en risikovurdering når det gjelder fare ved vibrasjon og iverksett passende tiltak for kontroll over disse farene.

2. Hvis du utsettes for vibrasjoner, kan det medføre skade i nerver og blodtilførselen til hendene og armene.

3. Bruk varme klær når du jobber under kalde forhold, og hold hendene tørre og varme.

4. Hvis du opplever nummenhet, prikking, smerte eller at huden på fingrene eller hendene blir hvit, skal du kontakte kvalifisert personell som er faglært innen yrkeshygiene med tanke på generelle aktiviteter.

5. Bruk og vedlikehold verktøyet i henhold til disse anvisningene, så unngår du en unødig økning i vibrasjonsnivåer.

6. Hold verktøyet i et lett, men trygt grep, fordi faren knyttet til vibrasjon generelt sett er høyere när gripekraften er større.

Ekstra advarsler for trykkluftverktøy

1. Trykkluft kan forårsake alvorlig personskade.

2. Slå alltid av luftforsyningen, og koble verktøyet fra luftforsyningen når det ikke er i bruk.

3. Koble alltid verktøyet fra trykkluftforsyningen før du bytter tilbehør, foretar justeringer og/eller reparasjoner og mens du beveger deg fra ett arbeidsområde til et annet.

4. Hold fingrene unna avtrekkeren når verktøyet ikke er i bruk og når det skal flyttes fra én arbeidsstilling til en annen.

5. Rett aldri trykkluft mot deg selv eller andre.

6. Piskende slanger kan forårsake alvorlig personskade. Kontroller alltid med tanke på skadde eller løse slanger eller koblinger.

7. Du må aldri bære et trykkluftverktøy etter slangen.

8. Du må aldri dra et trykkluftverktøy etter slangen.

9. Når du bruker trykkluftverktøy, må du aldri overskride det maksimale arbeidstrykket ps maks.

10. Trykkluftverktøy skal kun drives av trykkluft som holder lavest nødvendig trykk for å utføre arbeidet. Dette reduserer støy og vibrasjon og minimerer slitasje.

11. Bruk av oksygen eller brennbare gasser i forbindelse med bruk av trykkluftverktøy fører til brann- og eksplosjonsfare.
12. Vær forsiktig når du bruker trykkluftverktøy, da verktøyet kan bli kaldt slik at det blir vanskeligere å holde og kontrollere.

Ekstra advarsler for verktøy med mulighet for kontaktutløsning

1. Ikke hvil fingeren på avtrekkeren när du tar opp verktøyet, forflytter deg mellom arbeidsområder og -stillinger eller går, da det kan føre til utilsiktede avtrekk. Hvis verktøyet har valgbar avfyring, må du alltid kontrollere verktøyet før bruk for å forsikre deg om at du har valgt riktig modus.
2. Dette verktøyet har enten valgbar avfyring for kontaktavfyring eller kontinuerlig kontaktavfyring ved hjelp av valgbrytere for avfyring, eller er et verktøy med kontaktavfyring eller kontinuerlig kontaktavfyring og er merket med symbolet over. Det er beregnet på bruk til produksjonsarbeid som paller, møbler, prefabrikkerte hus, møbeltrekk og kledning.
3. Hvis du bruker verktøyet i valgbar avfyringsmodus, må du alltid passe på at det er i riktig avfyringsinnstilling.
4. Ikke bruk dette verktøyet med kontaktavfyring til for eksempel lukking av esker eller kasser og montering av transportsikkerhetssystemer på tilhengere og lastebiler.
5. Vær forsiktig når du flytter fra ett avfyringssted til et annet.

Sikkerhetsutstyr

1. Pass på at alle sikkerhetssystemene fungerer som de skal før du tar verktøyet i bruk. Verktøyet må ikke starte hvis bare avtrekkeren trykkes inn, eller hvis bare kontaktarmen presses mot treet. Den må fungere kun når begge disse tingene gjøres samtidig. Mens verktøyet er tomt for skruer og skyveren er trukket helt tilbake, må du sjekke at verktøyet ikke starter.
2. Å låse avtrekkeren i ON-stilling er svært farlig. Forsøk aldri å låse fast avtrekkeren.
3. Ikke prøv å holde kontaktelementet trykket inn med tape eller wire. Dette medfører livsfare.
4. Kontroller alltid kontaktelementet som angitt i denne håndboken. Festeanordningene kan avfyres ved et ulykkestilfelle hvis sikkerhetsmekanismen ikke virker som den skal.

Service

1. Rengjøring og vedlikehold må utføres rett etter at jobben er avsluttet. Hold verktøyet i tipp topp stand. Smør bevegelige deler for å hindre at de ruster og for å minimalisere slitasje som skyldes friksjon. Tørk alt støv av delene.

2. Kontakt Makitas autoriserte servicesenter for periodisk inspeksjon av verktøyet.

3. For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må vedlikehold og reparasjoner utføres av Makitas autoriserte servicesenter, og det må alltid brukes reservedeler fra Makita.
4. Følg lokale forskrifter när verktøyet skal avhendes.

TA VARE PÅ DISSE INSTRUKSENE.

⚠ ADVARSEL: IKKE LA hensynet til hva som er "behagelig" eller det faktum at du kjenner produktet godt (etter mange gangers bruk) gjøre deg mindre oppmerksom på sikkerhetsreglene for bruken av det aktuelle produktet. Ved MISBRUK eller hvis ikke sikkerhetsreglene i denne bruksanvisningen følges, kan det oppstå alvorlig personskade.

BESKRIVELSE AV DELER (Fig. 1)

MONTERING

Velge kompressor

Luftkompressoren må oppfylle kravene i EN60335-2-34. Velg en kompressor som kan levere tilstrekkelig trykk og luftmengde til å sikre kostnadseffektiv drift. Grafen viser forholdet mellom spikerfrekvensen, det tilgjengelige trykket og kompressorens luftmengde.

Hvis du for eksempel skal spikre med en hastighet på ca. 30 spiker i minuttet og et trykk på 0,69 MPa (6,9 bar), trenger du en kompressor som kan levere mer enn 80 l/minutt.

Trykkregulatorer må brukes til å begrense lufttrykket til verktøyets merketrykk, der hvor luftforsyningens trykk overskrider verktøyets merketrykk. Gjøres dette ikke, kan følgene bli alvorlige skader på verktøyoperatøren eller personer i nærheten.

Bruk en luftslange som er så stor og så kort som mulig for å sikre kontinuerlig, effektiv spikring. Med et lufttrykk på 0,49 MPa (4,9 bar), anbefales det en luftslange med en invending diameter på mer enn 6,5 mm og en lengde på mindre enn 20 m når intervallet mellom spikerne er 0,5 sekunder. Luftforsyningsslanger må ha et minste merkearbeidstrykk på 1,03 MPa (10,3 bar) eller 150 prosent av det maksimale trykket som produseres i systemet, avhengig av hvilken verdi som er størst.

! NB!

- Liten luftmengde ut av kompressoren, eller en lang slange eller en mindre slangediameter i forhold til spikerfrekvensen, kan forårsake en reduksjon i verktøyets spikringskapasitet.

Smøring

For å sikre maksimal ytelse bør du installere et luftsett (smøreanordning, regulator, luftfilter) så nært verktøyet som mulig. Juster smøreanordningen slik at en dråpe olje vil bli avgitt for hver 30. spiker. (Fig. 3)

Når det ikke brukes et luftsett, må du olje verktøyet med den pneumatiske verktøyoljen ved å påføre luftfittingen 2 (to) eller 3 (tre) dråper. Dette bør gjøres før og etter bruk. For at smøringen skal få best mulig effekt, bør verktøyet avfyres et par ganger etter at den pneumatiske verktøyoljen er påført. (Fig. 4)

FUNKSJONSBESKRIVELSE

NB!

- Du må alltid koble fra luftslangen før du justerer eller kontroller verktøyets funksjoner.

Justere spikringsdybden (Fig. 5)

For å justere spikringsdybden må du dreie på justeringshjulet. Spikringsdybden er størst når justeringshjulet ikke går lenger i A-retningen, som vist på figuren. Den vil bli mindre når justeringshjulet dreies i B-retningen. Hvis spikerne ikke kan drives langt nok inn, selv om justeringshjulet er dreid til anslag i A-retningen, må du øke lufttrykket. Hvis spikerne drives for langt inn, selv om justeringshjulet er dreid til anslag i B-retningen, må du redusere lufttrykket. Generelt kan det sies at verktøyets levetid vil være lenger hvis verktøyet brukes med lavt lufttrykk og justeringshjulet innstilt på en mindre spikringsdybde.

NB!

Bruk spissadapteren når du spikrer i arbeidsstykker som har overflater som lett kan beskadiges. For å feste spissadapteren til kontaktelementet, må du trykke den oppå kontaktelementet til de tre fremspringene på innsiden av spissadapteren passer i de tre hullene i kontaktelementet.

MONTERING

NB!

- Luftslangen må alltid kobles fra før du utfører noe arbeid på verktøyet.

Lade spikerpistolen

Velg spiker som passer til arbeidet ditt. Trykk ned låsehendelen og åpne døren. Åpne deretter magasindekselet. (Fig. 7)

Løft og drei coilstøtteplaten slik at pilen med spikerstørrelsen vist på spoleplaten, peker mot det tilhørende graderingstrinnet på magasinet. Hvis verktøyet brukes med coilstøtteplaten satt på feil trinn, kan resultatet bli dårlig spikermating eller funksjonsfeil. (Fig. 8)

Plasser spikerbåndet over coilstøtteplaten. Rull ut nok spiker til å nå matekloen. Plasser den første spikeren i driverkanalen og den andre spikeren i matekloen. Sett andre uopprullede spikre på materhuset. Lukk magasindekselet etter å ha kontrollert at spikercoilen er korrekt plassert i magasinet. (Fig. 9)

- Pass på at alle sikkerhetssystemene fungerer som de skal før du tar verktøyet i bruk.

- Pass alltid på at koblingsarmen er stilt inn på riktig posisjon for ønsket spikringsmodus før spikring.

Dette verktøyet er utstyrt med koblingsarm. Du kan velge enten den enkle sekvensielle aktiveringsmodusen eller kontaktaktiveringsmodusen med den. (Fig. 11)

Enkel sekvensiell aktiveringsmodus:

Du kan drive inn én spiker med én sekvensiell betjening. Velg denne modusen når du driver inn en spiker forsiktig og nøyaktig.

For å velge denne modusen, sett koblingsarmen i 7-posisjon.

Kontaktaktiveringsmodus:

Du kan drive inn spikrene repetitivt ved å plassere kontaktelementet mens du holder avtrekkeren.

For å velge denne modusen, sett koblingsarmen i posisjon.

Kontrollere riktig funksjon før bruk

- Påse at verktøyet ikke starter bare ved å koble til luftslangene.

- Påse at verktøyet ikke starter bare ved å trekke i avtrekkeren.

- Påse at verktøyet ikke starter bare ved å plassere kontaktelementet mot arbeidsstykket uten å trekke i avtrekkeren.

- I enkel sekvensiell aktiveringsmodus må du påse at verktøyet ikke starter når avtrekkeren trekkes først og kontaktelementet deretter plasseres mot arbeidsstykket.

Enkel sekvensiell aktivering

Plasser kontaktelementet mot arbeidsstykket og trekk avtrekkeren helt inn.

Løsne kontaktelementet etter spikring, og slipp deretter avtrekkeren. (Fig. 12)

NB!

- Ikke bruk for mye makt når kontaktelementet plasseres mot arbeidsstykket. Trekk også avtrekkeren helt inn og hold den i 1-2 sekunder etter spikring. Selv i “enkel sekvensiell aktiveringsmodus” forårsaker en halvveis inntrukket avtrekker en uventet spikring når kontaktelementet kommer i kontakt med arbeidsstykket igjen.

Kontakttivering

Trekk i avtrekkeren først og plasser deretter kontaktelementet mot arbeidsstykket. (Fig. 13)

Fastkjørt spiker (Fig. 14)

NB!

- Koble fra luftslangen og ta ut spikrene fra magasinet før du løsner fastkjørt spiker.

Når det setter seg fast en spiker i spikerpistolen, må du gjøre følgende:

Åpne magasindekselet og ta ut spikerbåndet. Stikk en liten stang eller liknende inn i munningen og slå på den med en hammer for drive ut spikeren som er fastkjørt i munningen. Sett tilbake spikerbåndet og lukk magasindekselet.

Spiker

Spikerbånd og boksen deres må håndteres forsiktig. Hvis spikercoilene har vært utsatt for røff behandling, kan de komme ut av stilling, eller kontakten deres kan brekke, noe som gir dårlig spikermating. (Fig. 15)

Unngå å lagre spiker på et veldig fuktig eller varmt sted, eller et sted som er utsatt for direkte sollys. (Fig. 16)

VEDLIKEHOLD

NB!

- Koble alltid fra luftslangen før du forsøker å utføre inspeksjon eller vedlikehold.

- Bruk aldri bensin, rensebensin, tynner, alkohol eller liknende. Dette kan resultere i misfarging, deformasjoner eller sprekkdannelse.

Vedlikehold av spikerpistolen

Kontroller alltid at verktøyet er i generelt god stand og ikke har noen løse skruer, før du begynner å bruke det. Trekk til evt. skruer, om nødvendig. (Fig. 17)

Foreta den daglige inspeksjonen av verktøyet mens verktøyet er frakoblet. Forviss deg om at kontaktelementet og avtrekkeren kan bevege seg fritt. Ikke bruk verkøyet hvis kontaktelementet eller avtrekkeren gjør motstand eller beveger seg tregt. (Fig. 18)

Når verktøyet ikke skal brukes på lengre tid, må du smøre det med pneumatisk verktøyolje og lagre det på et trygt sted. Unngå å utsette det for direkte sollys og/eller fuktige eller varme omgivelser. (Fig. 19 og 20)

Vedlikehold av kompressoren, luftsettet og luftslangen

Etter bruk må kompressortanken og luftfilteret alltid tømmes. Hvis det kommer fuktighet inn i verktøyet, kan det resultere i dårlig ytelse og mulig verktøydefekt.

(Fig. 21 og 22)

Kontroller jevnlig for å se om det er tilstrekkelig med pneumatisk olje i smøreanordningen til luftsettet. Hvis verktøyet ikke tilføres tilstrekkelig med smøreolje, vil o-ringene fort bli slitt. (Fig. 23)

Hold luftslangen unna varme (mer enn 60°C) og kjemikalier (tynner, sterke syrer eller baser). Du må også legge slangen utenom hindringer som den kan komme til å sette seg fast i under drift, noe som kan være farlig. Slanger må også legges utenom skarpe kanter og områder hvor de kan bli skadet eller slitt. (Fig. 24)

For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må reparasjoner, vedlikehold og justeringer utføres av Makitas autoriserte servicesentre, og det må alltid brukes reservedeler fra Makita.

VALGFRITT TILBEH∅R

NB!

- Det anbefales at du bruker dette tilbehøret eller verktøyet sammen med den Makita-maskinen som er spesifisert i denne håndboken. Bruk av annet tilbehør eller verktøy kan forårsake helseskader. Tilbehør og verktøy må kun brukes til det formålet det er beregnet på.

Ta kontakt med ditt lokale Makita-servicesenter hvis du trenger mer informasjon om dette tilbehøret.

- Spike

- Luftslanger

MERKNAD:

- Noen av artiklene i listen kan være inkludert i verktøypakken som standard tilbehør. De kan variere fra land til land.

ENG905-1

Støy

Typisk A-vektet lydtrykknivå bestemt i samsvar med EN ISO 11148-13:

Lydtrykknivå ( L_pA ): 98,3 dB (A)

Lydstyrkenivå (LWA): 98,9 dB (A)

Usikkerhet (K): 2,5 dB (A)

Bruk hørselvern

ENG904-2

Vibrasjoner

Den totale vibrasjonsverdien bestemt i henhold til EN ISO 11148-13:

Genererte vibrasjoner (a _h ): 2,52 m/s ^2

Usikkerhet (K): 1,26 m/s²

ENG901-1

- Den angitte verdien for de genererte vibrasjonene er blitt målt i samsvar med standardtestmetoden og kan brukes til å sammenlikne et verktøy med et annet.

- Den angitte verdien for de genererte vibrasjonene kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL:

- De genererte vibrasjonene ved faktisk bruk av elektroverktøyet kan avvike fra den oppgitte vibrasjonsverdien, avhengig av hvordan verktøyet brukes.

- Sørg for å identifisere sikkerhetstiltak som er basert på et estimat av eksponeringen under de faktiske bruksforholdene (idet det tas hensyn til alle deler av driftssyklusen, dvs. hvor lenge verktøyet er slått av, hvor lenge det går på tomgang, og hvor lenge startbryteren faktisk holdes trykket), for å beskytte operatøren.

EFs samsvarserklæring

Gjelder kun for land i Europa

EFs samsvarserklæring er lagt til som vedlegg A i denne bruksanvisningen.
