BRUKSANVISNING CSM 1815 AL-KO

kring lukkeanordningen (03/1).

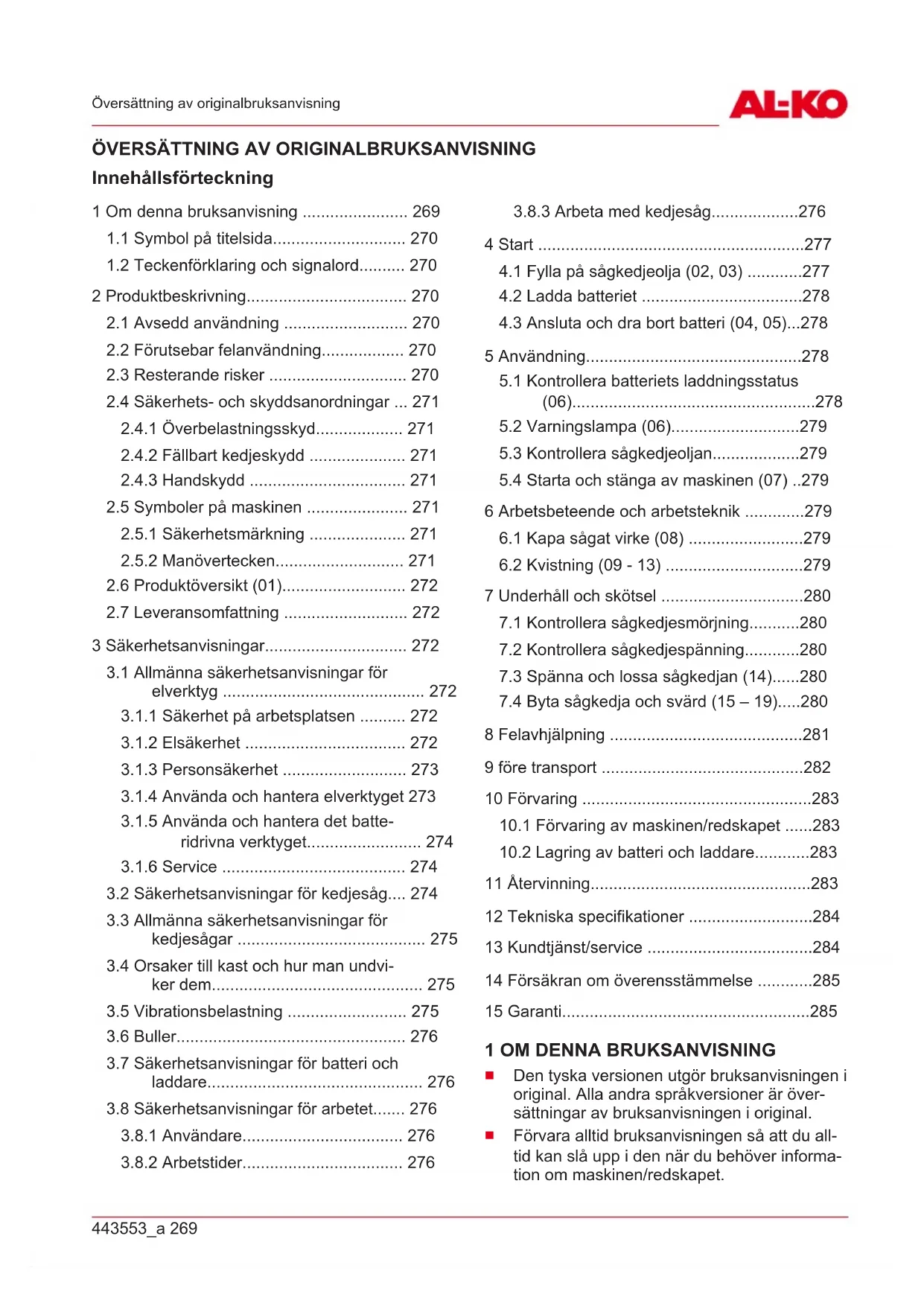

Innehållsförteckning 1 Om denna bruksanvisning ....................... 269

1.1 Symbol på titelsida............................. 270

1.2 Teckenförklaring och signalord.......... 270

2.2 Förutsebar felanvändning.................. 270

2.3 Resterande risker .............................. 270

2.4 Säkerhets- och skyddsanordningar ... 271

3.1 Allmänna säkerhetsanvisningar för

elverktyg ............................................ 272

3.1.1 Säkerhet på arbetsplatsen .......... 272

3.1.4 Använda och hantera elverktyget 273

3.1.5 Använda och hantera det batte-

3.2 Säkerhetsanvisningar för kedjesåg.... 274

3.3 Allmänna säkerhetsanvisningar för

kedjesågar ......................................... 275

3.4 Orsaker till kast och hur man undvi-

3.7 Säkerhetsanvisningar för batteri och

4.3 Ansluta och dra bort batteri (04, 05)...278

5 Användning...............................................278

5.1 Kontrollera batteriets laddningsstatus

5.4 Starta och stänga av maskinen (07) ..279

6 Arbetsbeteende och arbetsteknik .............279

7 Underhåll och skötsel ...............................280

7.3 Spänna och lossa sågkedjan (14)......280

7.4 Byta sågkedja och svärd (15 – 19).....280

10.2 Lagring av batteri och laddare............283

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om maskinen/redskapet.SE 270 CSM 1815 Produktbeskrivning

Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning

Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfalls- hantering i denna instruktionsbok!

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall el- ler svåra personskador. VARNING! Anger en potentiellt farlig situa- tion, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig si- tuation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte und- viks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande. 2 PRODUKTBESKRIVNING Denna bruksanvisning beskriver en handhållen, batteridriven trädsåg. Redskapet får endast användas tillsammans an- givet litiumjon-batteri och laddare enligt Tekniska data. För mer information om batterier och ladda- re, se separat anvisning:

Bruksanvisning 443131: Laddare OBS! Risk för skador på maskin och batteri. Om maskinen drivs med ett olämpligt batteri finns det risk för att maskinen eller batteriet skadas.

Använd endast maskinen med föreskrivet batteri.

2.1 Avsedd användning

Den batteridrivna trädsågen är uteslutande kon- struerad för användning i hemmet, i hobbyverk- samhet och i trädgården. Inom detta område är trädsågen avsedd for arbeten som:

Såga redan sågat virke

Utskärning av häckar

Såga av tunna grenar Tack vare batteridrift kan trädsågen inte bara an- vändas utomhus utan även vid sågning av trä i stängda utrymmen. All annan användning än den som beskrivs här anses som icke avsedd an- vändning. Den är inte avsedd för att fälla träd. Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stri- dande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen går förlorad och varje ansvar för skador på användaren eller tred- je part avvisas av tillverkaren. OBSERVERA! Fara för kroppsskada före- ligger om maskinen används till sådant den inte är avsedd för! Om man sågar med kedjeså- gen i trä där det finns främmande föremål eller ämnen kan detta orsaka kroppsskador.

Kedjesågen får endast användas för lättare sågning i trä.

Se till att träet som ska sågas är fritt från t.ex. spik, skruvar och beslag.

2.2 Förutsebar felanvändning

Såga inte av grenar som sitter direkt mot eller i spetsig vinkel mot användaren eller andra personer.

Såga inte av grenar som sitter på hög höjd.

Använt inte gammal olja eller mineralolja för att smörja sågkedjan.

Använd inte maskinen i områden med explo- sionsrisk.

2.3 Resterande risker

Även vid korrekt användning av maskinen finns det alltid kvarvarande risker som inte helt kan eli- mineras. Beroende på hur maskinen används443553_a 271 Produktbeskrivning kan man av dess typ och konstruktion förutse föl- jande risker:

Kontakt med kringflygande sågspån och olje- damm

Inandning av sågspånspartiklar och olje- damm

Lossning av delar från det trä som bearbetas.

Negativ inverkan på hörseln under arbetet om man inte bär hörselskydd.

Skärskador vid kontakt med sågkedjan

Plötslig och oförutsedd svärdrörelse (risk för skärskada).

Skador till följd av kringflygande sågkedjede- lar

2.4 Säkerhets- och skyddsanordningar

VARNING! Fara för svåra personskador pga manipulerade säkerhets- och skyddsan- ordningar. Manipulerade säkerhets- och skyddsanordningar kan bidra till svåra skador un- der arbete med kedjesågen.

Sätt aldrig säkerhets- och skyddsanordningar ur funktion!

Arbeta endast med kedjesågen om alla sä- kerhets- och skyddsanordningar fungerar korrekt.

2.4.1 Överbelastningsskyd

Trädsågen stänger av om användaren trycker den för hårt mot virket under sågarbetet. På så sätt undviker man överbelastning av motorn.

2.4.2 Fällbart kedjeskydd

Kedjeskyddet skyddar användaren för den rörliga sågkedjan. När kedjeskyddet träffar virket, ger den automatiskt efter. VARNING! Fara för sågkedja. En sågkedja som rör sig kan leda till livsfarliga skador.

Använd endast kedjesågen med fungerande kedjeskydd!

Handskyddet skyddar användaren för kontakt med genomsågat virke, träsplitter och sågspån.

2.5 Symboler på maskinen

2.5.1 Säkerhetsmärkning

Symbol Innebörd Läs bruksanvisningen före använd- ning! Använd skyddsglasögon! Använd hörselskydd! Bär munskydd! Håll aldrig kedjesågen med enbart en hand under arbetet! Håll alltid kedjesågen med båda händerna under arbetet! Var särskilt försiktig vid hantering! Använd inte maskinen när det reg- nar! Skydda från väta! 152 mm Såga aldrig virke som är kraftigare än svärdets användbara längd (här: 152 mm)! Risk för kast! Aldrig såga med spetsen av svärdet!

Symbol Innebörd Tryckknapp för att oljesmör- ja sågkedja.SE 272 CSM 1815 Säkerhetsanvisningar Symbol Innebörd Observera sågkedjans löp- riktning! Sågkedjans riktning (under skydd för kedjekugghjul)

2.6 Produktöversikt (01)

Nr Komponent 1 Bakre handtag (greppytan är marke- rad) 2 Spärrknapp 3 Strömbrytare 4 Främre handtag 5 Lock till kedjeoljetank 6 Siktglas till kedjeoljetank 7 Fällbart kedjeskydd 8 Kedjespänningsskruv 9 Kedjehjulsskydd 10 Fästring för kedjehjulsskydd 11 Svärd 12 Sågkedja 13 Anslag 14 Handskydd 15 Laddningsindikering och varningslam-

16 Tryckknapp för att oljesmörja sågkedja 17 Vinkelskruvmejsel kryss och spår 18 Batteriskena 19* Batteri* 20* Laddare* 21 Transportväska 22 Bruksanvisning Batteri 2,5Ah och laddare ingår i leveransen (art.-nr. 114023). För en separat maskin (art.-nr. 114016) ingår inte batteri och laddare i leve- ransomfattningen. Se Tekniska data på sidan 6 och 7 och se Kapitel 12 "Tekniska specifikatio- ner", sida284.

2.7 Leveransomfattning

ANMÄRKNING Batteri och laddare ingår in- te i leveransomfattningen. De är beståndsdelar i en komplett sats eller finns separat. Leveransomfattningen innehåller alla positioner i listan. Kontrollera så att alla positioner finns med: Nr Komponent 1 Batteridriven trädsåg 2 Transportväska 3 Bruksanvisning 4 30 ml sågkedjeolja, biologiskt nedbryt- bar 3 SÄKERHETSANVISNINGAR

3.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs igenom alla säkerhetsan- visningar, anvisningar, bilder och tekniska data som gäller för detta elverktyg. Risk för el- stötar, brand och/eller allvarliga personskador fö- religger om säkerhetsanvisningar och annan in- formation inte beaktas.

Förvara säkerhetsanvisningar och infor- mation på ett säkert ställe för framtida bruk. Begreppet ”elverktyg” som används i säkerhets- anvisningarna avser nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätka- bel).

3.1.1 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbets- området är ostädat eller dåligt belyst.

Arbeta inte med elverkyget i explosions- farlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.

Håll barn och andra personer på avstånd från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.

Elredskapets kontakt måste passa i elutta- get. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsam- mans med jordade elredskap. Oförändrade443553_a 273 Säkerhetsanvisningar kontakter och passande eluttag minskar ris- ken för elstöt.

Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jor- dad.

Utsätt inte elredskap för regn och väta. Om vatten tränger in i elredskap risken för elektriska slag.

Använd inte nätkabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elverktyget. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll nätkabeln på avstånd från hetta, olja, vassa kanter och rörliga delar. Skadade el- ler tilltrasslad nätkablar ökar risken för elstö- tar.

Använd vid arbete utomhus enbart för- längningskablar som är avsedda för utom- husbruk. Med förlängningskablar som är av- sedda för utomhusbruk minskas risken för el- stötar.

Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elredskap. Använd inget elredskap om du är trött el- ler är påverkad av droger, alkohol eller lä- kemedel. Ett ögonblick av ouppmärksamhet när du använder ett elredskap kan leda till all- varliga personskador.

Bär personlig skyddsutrustning och an- vänd alltid skyddsglasögon. Beroende på elredskapets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. and- ningsskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd användas för att minska risken för skador.

Se till att redskapet inte kan startas oav- siktligt. Försäkra dig om att elredskapet är avstängt innan du ansluter det till ström- försörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elredska- pet eller om det är påslaget när det ansluts till strömförsörjningen.

Ta bort inställningsverktygen och skruv- nycklarna innan du slår på elredskapet. Ett verktyg eller en nyckel som sitter i en ro- terande del kan leda till personskador.

Undvik att arbeta i onormala kroppsställ- ningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det elredskapet i en oförutsedd si- tuation.

Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande klä- der, smycken eller långt hår kan fastna i de rörliga delarna.

Om spånsug och andra upptagningsan- ordningar kan monteras ska dessa anslu- tas och användas på föreskrivet sätt. An- vändning av dammuppsugning kan minska risken för skador förorsakade av damm.

Invagga dig inte i falsk säkerhet. Missakta inte gällande säkerhetsregler för elverktyg även om du efter längre tids användning känner till hur elverktyget ska användas. Oaktsamt agerande kan inom bråkdelar av en sekund leda till allvarliga personskador.

3.1.4 Använda och hantera elverktyget

Överbelasta inte elverktyget. Använd ett elredskap som är avsett för det arbete du utför. Med ett passande elredskap arbetar du bättre och säkrare i det angivna effektom- rådet.

Använd inte elredskap med defekta ström- brytare. Ett elredskap som inte längre kan kopplas till eller ifrån är farligt och måste re- pareras.

Dra ut kontakten ur eluttaget och/eller ta ut batteriet innan du gör inställningar, by- ter insatsverktygsdelar eller lägger undan elverktyget. Dessa försiktighetsåtgärder för- hindrar att elredskapet startas oavsiktligt.

Förvara elredskap som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda elverktyget. Elred- skap är farliga om de används av oerfarna personer.

Var noga med underhållet av elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elredskapets funk- tion. Lämna in verktyget för att reparera skadade delar innan det tas i bruk. Många olyckor orsakas av dåligt underhållna elred- skap.SE 274 CSM 1815 Säkerhetsanvisningar

Se till att skärverktygen är vassa och re- na. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.

Använd elverktyg, insatsverktyg osv. en- ligt dessa anvisningar. Ta hänsyn till ar- betssituationen och det arbete som ska utföras. Om elredskapet används till andra syften än avsedda användningar kan leda till farliga situationer.

Håll handtagen torra, rena och fria från ol- ja och fett. Om handtagen är smorda kan el- verktyget inte manövreras och hållas under kontroll i en oförutsedd situation.

3.1.5 Använda och hantera det batteridrivna

Ladda enbart batterierna i laddare som re- kommenderas av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.

Använd endast batterier som är avsedda för elredskapet. Om andra batterier används finns risk för personskador eller brand.

Förvara batterier som inte används på till- räckligt avstånd från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.

Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögo- nen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirrita- tioner eller brännskador.

Använd inga skadade eller förändrade batterier. Skadade eller förändrade batterier kan bete sig på oväntat sätt och orsaka brand, explosion eller risk för personskador.

Utsätt inte batteriet för eld eller höga tem- peraturer. Eld eller temperaturer över 130°C kan orsaka explosioner.

Följ alla anvisningar för laddning. Ladda aldrig batteriet eller det batteridrivna verk- tyget utanför temperaturområdet som anges i bruksanvisningen. En felaktig ladd- ning eller laddning utanför tillåtet temperatur- område kan förstöra batteriet och höja risken för brand.

Låt endast kvalificerad personal reparera ditt elredskap under användande av origi- nalreservdelar. Detta garanterar att elverkty- get förblir säkert.

Underhåll aldrig skadade batterier. Batte- rierna får endast underhållas av tillverkaren eller behörig kundtjänst.

3.2 Säkerhetsanvisningar för kedjesåg

Håll alla kroppsdelar på avstånd från såg- kedjan när sågen är igång. Se till att såg- kedjan inte vidrör något när den startas. Under arbete med kedjesåg kan ett ögonblick av ouppmärksamhet leda till att kläder eller kroppsdelar fastnar i sågkedjan.

Håll alltid kedjesågen med höger hand på bakre handtaget och vänster hand på främre handtaget. Kedjesågen får aldrig hål- las fast med omvänd arbetsställning eftersom det ökar risken för skador.

Håll alltid kedjesågen i det isolerade hand- taget, eftersom sågkedjan kan komma i kontakt med dolda strömförande kablar. Om sågkedjan kommer i kontakt med en strömförande kabel kan metallkomponenter bli strömförande och förorsaka elstötar.

Använd skyddsglasögon. Ytterligare skyddsutrustning för hörsel, huvud, hän- der, ben och fötter rekommenderas. Pas- sande skyddsklädsel minskar risk för person- skador till följd av kringflygande spånmaterial och kontakt med sågkedjan av misstag.

Arbeta aldrig med kedjesågen i ett träd, på en stege, på ett tak eller en instabil plats. Risk för allvarliga personskador är följden vid sådant arbetssätt.

Se till att alltid stå stadigt och använd kedjesågen endast när du står på fast, sä- ker och plan mark. Hala underlag eller in- stabila ytor kan göra att man tappar balansen eller kontrollen över kedjesågen.

Räkna med att en spänd gren kan piska tillbaka vid bearbetningen. När spänningen släpper i träfibrerna kan den spända grenen träffa användaren och/eller medföra att an- vändaren förlorar kontrollen över kedjesågen.

Var särskilt försiktig vid bearbetning av undervegetation och späda träd. Det tunna materialet kan fastna i sågkedjan och piska mot användaren som förlorar kontrollen.

Bär kedjesågen i det främre handtaget i frånkopplat läge med sågkedjan vänd bort443553_a 275 Säkerhetsanvisningar från kroppen. Sätt alltid på skyddskåpan när kedjesågen ska förvaras eller trans- porteras. Omsorgsfull hantering av kedjeså- gen minskar sannolikheten för oavsiktlig kon- takt med den roterande sågkedjan.

Följ anvisningarna för smörjning, kedjes- pänning och byte av svärd och kedja. En felaktigt spänd eller smord kedja kan anting- en brista eller öka piskrisken.

Såga endast trävirke. Använd inte kedjes- ågen för arbete som den inte är avsedd för. Exempel: Använd inte kedjesågen för sågning av metall, plast, murverk eller byggmaterial som inte är gjorda av trä. Användning av kedjesågen för icke avsedda arbeten kan leda till farliga situationer.

Kedjesågen är inte lämplig för att fälla träd. Användning av kedjesågen i för icke av- sedda arbeten kan medföra allvarliga person- skador för användaren eller andra personer.

3.3 Allmänna säkerhetsanvisningar för

kedjesågar Följ alla anvisningar när du tar bort blocke- rande material, förvarar eller utför underhålls- arbeten. Försäkra sig om att brytaren är av- stängd och batteriet borttaget. Oväntad start i kedjesågen när du tar bort blockerande material eller vid underhållsarbeten kan medföra allvarliga personskador-

3.4 Orsaker till kast och hur man undviker

dem Kast kan uppstå när spetsen på svärdet kommer i kontakt med ett föremål eller när träet böjer sig och klämmer fast sågkedjan i snittet. Om svärdet kommer i kontakt med något kan det i vissa fall leda till en oväntad och bakåtriktad re- aktion där svärdet slås uppåt och i riktning mot användaren. Om sågkedjan fastnar i överkanten av svärdet kan det studsa till kraftigt i användarens riktning. Alla dessa reaktioner kan göra att du förlorar kontrollen över sågen och orsaka allvarlig skada. Lita inte enbart på de skyddsanordningar som finns i kedjesågen. Som kedjesågsanvändare bör du vidta flera åtgärder för att kunna arbeta utan olyckor och skador. Kast beror på felaktig användning av kedjesågen. Det kan undvikas genom att vidta vissa försiktig- hetsåtgärder som beskrivs nedan:

Håll fast sågen med båda händerna så att tummarna och fingrarna omsluter handta- gen på kedjesågen. Inta med kropp och armar en ställning som gör att du kan stå emot kraften från ett eventuellt kast. Om lämpliga åtgärder har vidtagits kan använda- ren behärska krafterna från ett kast. Släpp aldrig taget om kedjesågen.

Undvik en onormal kroppshållning och såga inte ovanför axelhöjd. Därmed und- viks oavsiktlig kontakt med svärdspetsen och man får bättre kontroll över kedjesågen i oväntade situationer.

Använd alltid ersättningssvärd och såg- kedjor som föreskrivs av tillverkaren. Fel- aktiga ersättningssvärd och sågkedjor kan or- saka kedjebrott och/eller kast.

Håll dig till tillverkarens anvisningar när det gäller slipning och underhåll av såg- kedjan. För låg djupbegränsare ökar tenden- sen till kast.

Fara p.g.a. vibration Det faktiska vibrationsemissionsvärdet när redskapet används kan avvika från tillverka- rens angivna värde. Beakta följande inverkan- de faktorer före resp. under användningen:

Används maskinen för avsett ändamål?

Skärs eller bearbetas materialet på rätt sätt?

Är maskinen i gott skick?

Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?

Är handtag och i förekommande fall vi- brationshandtag monterade och fast angjorda vid maskinen?

Använd endast redskapet med det motor- varvtal som rekommenderas för arbetet. Und- vik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.

Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvar- ligare vibrationer. Detta kan leda till hälsopro- blem. Stäng i sådana fall omedelbart av red- skapet och lämna in den till en auktoriserad serviceverkstad för reparation.

Belastningen av vibration är beroende av ar- betsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrations- belastningen över hela arbetstiden avsevärt.

Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, sk ”vi-SE 276 CSM 1815 Säkerhetsanvisningar ta fingrar”. Till förebyggande av sådana be- svär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på ”vita fingrar” ska man omgående uppsöka läkare. Till symptomen hör: känslo- löshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträ- der dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.

Ta längre pauser under arbetsdagen för få vi- la från buller och vibrationer. Planera arbetet så att användning av redskapet som ger sär- skilt kraftiga vibrationer fördelas över flera ar- betsdagar.

Om du känner obehag eller noterar färgför- ändringar i huden ska du genast avbryta ar- betet med redskapet. Lägg in regelbundna vi- lopauser under arbetet. Utan tillräckliga pau- ser under arbetet kan lätt hand-arm-vibra- tionssyndrom uppstå.

Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.

Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).

Undvik allt arbete med maskinen vid tempe- raturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera vilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i när- heten bär hörselskydd.

3.7 Säkerhetsanvisningar för batteri och

Lägg inte in olika batterityper i maskinen eller blanda nya och förbrukade batterier.

Lägg in batterier i maskinen med korrekt pol- riktning.

Ta ur batterierna om maskinen skall förvaras under längre tid.

Kortslut inte maskinens anslutningskontakter eller batterier. Bruksanvisningar Beakta säkerhetsanvisningarna för batteri och laddare i de separata bruksanvisningarna. Se:

3.8 Säkerhetsanvisningar för arbetet

Beakta de aktuella lokala säkerhetsföreskrif- terna, t.ex. från yrkesföreningar, socialkassor och arbetsmiljömyndigheter.

Arbeta endast vid tillräckligt med dagsljus el- ler belysning.

Håll arbetsområdet fritt från föremål som av- sågade delar - risk för snubbling.

Användaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

Om det är första gången du arbetar med en kedjesåg:

Låt gärna säljaren eller annan fackman förklara hur man ska hantera kedjesågen.

Öva före första användningen åtminstone sågning av rundträ på sågbock eller ställ- ning.

Ungdomar under 16 år eller personer som in- te är förtrogna med bruksanvisningen får inte använda redskapet.

Den som arbetar med kedjesågar måste vara utvilad, och ha god fysiskt och mental hälsa. Den som av hälsoskäl ska undvika större an- strängningar bör rådfråga läkare om lämplig- heten att arbete med denna kedjesåg.

Beakta de lokala bestämmelserna om arbetstider för arbete med kedjesåg. Arbetstiderna för kedje- såg kan vara reglerade i nationella och lokala fö- reskrifter.

3.8.3 Arbeta med kedjesåg

VARNING! Fara för svåra personskador pga manipulerade säkerhets- och skyddsan- ordningar. Manipulerade säkerhets- och skyddsanordningar kan bidra till svåra skador un- der arbete med kedjesågen.

Sätt aldrig säkerhets- och skyddsanordningar ur funktion!

Arbeta endast med kedjesågen om alla sä- kerhets- och skyddsanordningar fungerar korrekt.443553_a 277 Start VARNING! Fara för kroppsskador förelig- ger vid oavsiktlig start av kedjesågen. En ked- jesåg som oavsiktligt startas kan orsaka svåra kroppsskador. Ta därför alltid ur batteriet vid

före kontroller, inställning och rengöring

arbeten på skärande delar

när kedjesågen är utan tillsyn

före underhåll och reparationer

Ha alltid en förbandslåda till hands för even- tuella olyckor.

Hörselskydd (t.ex. hörselkåpor), i synner- het om arbetet vara längre än 2,5 timmar

Skyddsbyxor med skärskyddande inlägg

Robusta arbetshandskar

Säkerhetsskor med halksäker sula och stålhätta

Stäng av motorn om du byter arbetsplats.

Ta ut batteriet ur trädsågen när den inte an- vänds.

Använd inte trädsågen för att bända eller för- flytta virke.

Virke som är tjockare än svärdlängden får enbart sågas av yrkesverksam personal.

Påbörja alltid snittet med löpande sågkedja och starta aldrig kedjesågen när sågkedjan ligger an mot träet.

Se till att ingen sågkedjeolja släpps ut i mil- jön.

Såga inte i regn, snö eller storm. 4 START FARA! Livsfara och fara för svåra kroppsskador. Bristande kännedom om säker- hetsanvisningar och bruksanvisningar kan leda till svåra personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvis- ning innan kedjesågen används! VARNING! Fara för svåra kroppsskador. Kedjesåg med skadade komponenter kan föror- saka svåra kroppsskador.

Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjesågen är komplett, samt saknar skador eller förslitna komponen- ter. Säkerhets- och skyddsanordningar måste vara intakta.

4.1 Fylla på sågkedjeolja (02, 03)

Sågkedjan och svärdet smörjs med sågkedjeolja via ett manuellt smörjningssystem. Sågkedjeoljan skyddar mot korrosion och för tidigt slitage. Anmärkning:Maskinen är inte fylld med sågked- jeolja vid leverans! OBS! Fara för skador på redskapet! Använd- ning av redskapet utan sågkedjeolja leder till skador på sågkedjan och styrskenan.

Använd aldrig redskapet utan att den innehåller sågkedjeolja.

Fyll på med sågkedjeolja före arbetets början och kontrollera regelbundet oljenivån under arbetet.

Kontrollera att kedjesmörjningen fungerar åt- minstone före varje arbete. OBS! Fara för skador på redskapet! Använd- ningen av gammal olja i kedjesmörjningen kan pga metallpartiklar i oljan orsaka förtida förslitning av styrskena och sågkedja. I alla händelser upp- hör tillverkargarantin att gälla om sådan olja an- vänds.

Använd aldrig förbrukad olja utan endast bio- logiskt nedbrytbar sågkedjeolja. OBS! Risk för miljöskador. Användning av mineralolja i kedjesmörjningen kan leda till allvar- liga skador på miljön.

Använd aldrig mineralolja utan endast biolo- giskt nedbrytbar sågkedjeolja. Kontrollera oljenivån före arbetets början och fyll på med sågkedjeolja vid behov:

1. Kontrollera oljenivån i kedjeoljetankens sikt-

glas (02/1). Det måste alltid finnas en synlig oljenivå. Anmärkning:Den minimala oljenivån (MIN) får inte underskridas och den maximala olje- nivån (MAX) får inte överskridas.

2. Om batteriet är anslutet: Dra bort batteriet för

att förhindra oavsiktlig start av trädsågen un- der oljepåfyllningen.SE 278 CSM 1815 Användning

3. Placera trädsågen vågrätt på ett stadigt un-

derlag och håll tag i den.

6. Fyll på (03/a) sågkedjeolja till MAX-marke-

ringen via påfyllningshålet (03/2). Låt inte tanken flöda över! Anmärkning:Använd en tratt för att under- lätta påfyllningen. Anmärkning:Det får inte komma in smuts i oljetanken.

Beakta temperaturen för laddning av batteri, se Tekniska data. ANMÄRKNING Se detaljerade information i de separata bruksanvisningarna för batteri och laddare:

4.3 Ansluta och dra bort batteri (04, 05)

OBS! Fara kan föreligga för skador på batte- riet. Om batteriet blir kvar i redskapet efter an- vändningen kan det uppkomma skador på batte- riet.

Ta direkt ut batteriet ur redskapet efter avslu- tad användning och placera det i frostsäker förvaring.

Sätt först tillbaka batteriet omedelbart före nästa användning av redskapet. Ansluta batteri

1. Skjut in (04/a) batteriet (04/1) uppifrån på

trädsågens batteriskena (04/2) tills det klickar på plats. Dra bort batteri

1. Tryck låsknappen (05/1) vid batteriet och håll

2. Dra bort batteriet uppåt (05/a).

5 ANVÄNDNING FARA! Livsfara och fara för svåra kroppsskador. Bristande kännedom om säker- hetsanvisningar och bruksanvisningar kan leda till svåra personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvis- ning innan kedjesågen används! VARNING! Risk för personskador pga de- fekter på maskinen. Drift av defekt maskin kan leda till allvarliga personskador och skador på maskinen.

Använd endast maskinen om det saknar de- fekter och skador och inga delar saknas eller sitter löst.

Håll i handtagen ordentligt så länge som mo- torn är igång.

Använd inte kedjesågen när du är:

är påverkad av alkohol, mediciner eller droger

5.1 Kontrollera batteriets laddningsstatus

(06) Laddningsindikeringen (01/15) sitter på sidan av trädsågen. Det består av tre LED-lampor. LED- lamporna lyser beroende på laddningsstatus.

1. Tryck knappen (06/1).

2. Läs av laddningsstatus på LED-lamporna

(06/2): LED Laddningsstatus 3 LED-lampor lyser: Batteriet är fulladdat. 2 LED-lampor lyser: Batteriet är laddat till 2/3. 1 LED-lampa lyser: Batteriet är laddat till 1/3. Tomt batteri Trädsågen stannar och den sista LED-lampan blinkar 3 sekunder efter stoppet.443553_a 279 Arbetsbeteende och arbetsteknik

5.2 Varningslampa (06)

Varningslampan (06/3) signaliserar: Varningslampa Händelse Varningslampan blin- kar i 30sekunder: Batteriet är defekt. Varningslampan lyser i 5sekunder och slock- nar: Batteriet är för varmt. Trädsågen stannar. För varmt batteri

1. Låt batteriet svalna.

Om du försöker att starta trädsågen även om bat- teriet inte har svalnat, lyser varningslampan igen i 5sekunder och slocknar.

Kontrollera alltid att det finns tillräckligt med sågkedjeolja i tanken:

senast vid varje batteribyte

Fyll på sågkedjeolja när oljenivån är låg.

Använd aldrig maskinen utan sågkedjeolja! Tillvägagångssätt: se Kapitel 4.1 "Fylla på såg- kedjeolja (02, 03)", sida277.

5.4 Starta och stänga av maskinen (07)

och håll den intryckt.

2. Tryck strömbrytaren (07/2) och håll den in-

3. Släpp spärrknappen.

Anmärkning:Du behöver inte hålla spärrk- nappen tryckt när kedjesågen har startat. Spärrknappen är till för att förhindra att du startar kedjesågen av misstag.

4. Oljesmörja sågkedja:

Tryck tryckknappen (07/3) för att ol- jesmörja sågkedja en gång. En inställd mängd sågkedjeolja applice- ras på sågkedjan.

Kontrollera om det går att se sågkedjeol- jan på svärdet och sågkedjan. Stänga av maskinen

1. Släpp strömbrytaren.

Beakta följande punkter under arbetet:

Använd ett säkert underlag, t.ex. en sågbock (08/1), kilar, balkar.

Se till att inte runda trästycken kan rulla.

Håll inte fast träet med foten eller låt någon annan person hålla fast det.

Se till att du står stabilt och har en jämn för- delning av kroppsvikten.

Håll fast trädsågen ordentligt i främre och ba- kre handtag – dvs. de isolerade greppytorna – med båda händerna (08/2).

Tryck trädsågens anslag (08/3) kraftigt mot virket.

Påbörja alltid snittet med redan löpande såg- kedja. Starta aldrig trädsågen när sågkedjan ligger an mot träet.

6.2 Kvistning (09 - 13)

VARNING! Fara för nedstörtning. Det fö- religger alltid en fara för nedstörtning om man ar- betar från en position ovan mark som t.ex. på en stege.

Använd därför alltid redskapet från marken och se till att stå stadigt.

Beakta alltid säkerhetsanvisningarna.

Stå så att snittet om möjligt kan utföras i 90° vinkel på grenen (09/a).

Såga tjocka grenar bitvis (10/1) för att få bätt- re kontroll över nedslagsplatsen.

Såga aldrig direkt i stammen och grenansat- sen för att undvika skador och förbättra åter- växten (11).

Tryck (12/a) trädsågens anslag (12/1) mot grenen (12/2) för att stabilisera grenen.

Gör ett avlastningssnitt (13/a) på grenens un- dersida innan du sågar av grenen (13/b). Det förhindrar sprucken bark och besvärliga skador på trädet. Avlastningssnittet får inte vara djupare än en 1/3 av grenens tjocklek så att trädsåg inte fastnar.

Dra alltid bort trädsågen från grenen med ro- terande sågkedja så att den inte fastnar.SE 280 CSM 1815 Underhåll och skötsel

7 UNDERHÅLL OCH SKÖTSEL

VARNING! Risk för skärskador. Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

Stäng alltid av maskinen före underhåll, sköt- sel och rengöring. Ta ut batteriet.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring. Reparationer får endast utföras av behörig perso- nal med användning av originalreservdelar.

Kontrollera slitaget i maskinen efter varje an- vändning och byt eventuellt skadade kompo- nenter.

Utsätt inte maskinen för väta eller fukt. Ren- gör plastdelar med en duk, använd inga ren- görings- resp. lösningsmedel.

Rengör kylluftsöppningarna när de är blocke- rade.

Spruta inte vatten på maskinen och använd inte högtryckstvätt.

Använd endast reservdelar som har specific- erats av tillverkaren.

7.1 Kontrollera sågkedjesmörjning

OBS! Fara för skador på redskapet! Mark- kontakt gör sågkedjan mindre vass.

Berör aldrig marken med kedjan och håll ett säkerhetsavstånd på 20 cm!

2. Håll svärdets spets mot en kartong eller papp

Kedjesmörjningen fungerar felfritt om ett oljespår uppstår.

Om inget oljespår uppstår, trots full olje- tank: Rengör oljehålet på maskinen och spåret i svärdet. Kontakta vår kundtjänst om det inte lyckas.

7.2 Kontrollera sågkedjespänning

OBSERVERA! Fara för skärskador från sågkedjan. Kanterna på sågkedjan är mycket vassa och vid hantering kan man riskera att skä- ra sig på dem. Beakta före alla arbeten på såg- kedjan:

Stäng av redskapet och ta ur batteriet.

Använd skyddshandskar. Kontrollera kedjespänningen ofta eftersom nya sågkedjor töjs.

1. Dra fram sågkedjan en aning manuellt och

I kallt tillstånd: Sågkedjan är korrekt spänd om den går att lyfta ca. 3 – 4mm i mitten av svärdet och är lätt att dra fram manuellt. Sågkedjan töjs vid driftstempe- ratur och hänger ner.

Länkarna i sågkedjan får inte hamna ut- anför spåret på undersidan av svärdet – sågkedjan kan lossna.

2. Efterspänn sågkedjan vid behov (se Kapitel

7.3 "Spänna och lossa sågkedjan (14)", si-

7.3 Spänna och lossa sågkedjan (14)

1. Spänn sågkedjan med krysset på vinkel-

Spänna sågkedjan: Vrid kedjespännings- skruven (14/2) medsols (14/a).

Lossa sågkedjan: Vrid kedjespännings- skruven motsols (14/b).

2. Kontrollera kedjespänningen (se Kapitel 7.2

"Kontrollera sågkedjespänning", sida280). Upprepa föregående moment vid behov.

7.4 Byta sågkedja och svärd (15 – 19)

Sågkedjan och ev. svärdet måste bytas om kapa- citeten försämras. Svärdet skall bytas när tydliga nötningsspår föreligger i svärdspåret för sågked- jan. Använd endast originalreservdelar från tillverka- ren för sågkedjor och svärd (se Kapitel 12 "Tek- niska specifikationer", sida284). OBSERVERA! Fara för skärskador från sågkedjan. Kanterna på sågkedjan är mycket vassa och vid hantering kan man riskera att skä- ra sig på dem. Beakta före alla arbeten på såg- kedjan:

Stäng av redskapet och ta ur batteriet.

Använd skyddshandskar. Ta av sågkedja och svärd(15)

1. Om batteriet är anslutet: Dra bort batteriet för

att förhindra oavsiktlig start av trädsågen.

2. Fäll ut fästringen (15/1) för kedjehjulsskyddet

3. Vrid fästringen motsols.

4. Ta av (15/a) kedjehjulsskyddet.

5. Ta av sågkedjan (15/3) och svärdet (15/4).

6. Lossa sågkedjan från svärdet.443553_a 281

Felavhjälpning Rengöring

1. Ta bort sågspån och oljeavlagringar från alla

demonterade komponenter.

2. Rengör alla friliggande komponenter, särskilt

kedjehjulet och oljehålet. Montera sågkedja och svärd (16-18)

1. Skruva in kedjespänningsskruven (16/1) med

krysset på vinkelskruvmejseln tills kedjespän- ningstappen (16/2) står i bakre gänga (16/a), se Kapitel 7.3 "Spänna och lossa sågkedjan (14)", sida280.

2. Lägga på sågkedja på svärdet:

Rikta (17/a) sågtänderna (17/1) på såg- kedjan (17/2), som ligger ovanpå svärdet mot spetsen av svärdet (17/3). Anmärkning:Se till att montera kedjan korrekt!

Lägg i sågkedjan i spåret (17/4) på svär- det hela vägen runt.

3. Lägg svärdet tillsammans med sågkedjan i

Lägg om sågkedjan (18/1) om kedjehjulet (18/2).

Rikta svärdet (18/3) så att styrtappen (18/4) passar in i långhålet på svärdet.

Rikta svärdet så att kedjespänningstap- pen (18/5) griper in i kedjespänningshå- let.

Rikta sågkedjan så att den ligger i svär- dets spår och kedjehjulet.

Lägg på (19/a) kedjehjulsskyddet (19/1).

Vrid fästringen (19/2) medsols.

5. Spänna sågkedja, se Kapitel 7.3 "Spänna

och lossa sågkedjan (14)", sida280.

6. Anslut batteriet.

8 FELAVHJÄLPNING OBSERVERA! Risk för personskador. Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring! ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Störning Orsak Åtgärd Motorn startar inte. Batteriet är tomt. Ladda batteriet. Batteri saknas eller är felpla- cerat. Sätt i batteriet korrekt. Ingen strömförsörjning. 1. Ta ur batteriet.

2. Rengör stickkontakter.

3. Sätt i batteriet igen.

Motorn stannar under drift. Trädsågen utsätts för högt mekaniskt tryck. Överbelast- ningsskyddet har stängt av maskinen. Dra ut trädsågen ur sågsnittet och starta igen. Tryck inte så hårt under arbetet. Batteriet är tomt. Ladda batteriet. Batteriet är för varmt. Låt batteriet svalna. Batteriet är defekt. Byt batteriet. Motorn kör med avbrott. Strömbrytaren är defekt. Kontakta tillverkarens kundtjänst. Svärd och sågkedja blir för var- ma. Rökutveckling. Sågkedjan är för starkt spänd. Kontrollera kedjespänningen. Ef- terspänn sågkedjan. Oljetanken är tom. Fyll på sågkedjeolja. Oljehålet och/eller svärdets spår är smutsiga. Rengör oljehålet och svärdets spår.SE 282 CSM 1815 före transport Störning Orsak Åtgärd Motorn går men sågkedjan rote- rar inte. Sågkedjan är för starkt spänd. Kontrollera kedjespänningen. Ef- terspänn sågkedjan. Maskinfel Kontakta tillverkarens kundtjänst. Trädamm kastas ut istället för sågspån. Trädsågen måste tryckas genom trävirket. Sågkedjan är slö. Kontakta tillverkarens kundtjänst. Maskinen vibrerar ovanligt mycket. Maskinfel Kontakta tillverkarens kundtjänst. Fällbart kedjeskydd har fastnat. Maskinfel Kontakta tillverkarens kundtjänst. Batteritiden minskar väsentligt. Batteriets livslängd har gått ut. Byt batteriet. Använd endast ori- ginaltillbehör från tillverkaren. Batteriet går inte att ladda. Batterikontakterna är smutsiga. Kontakta tillverkarens kundtjänst. Batteriet eller laddaren är de- fekt. Byt ut batteriet eller laddaren. Använd endast originaltillbehör från tillverkaren. Batteriet är för varmt. Låt batteriet svalna.

VARNING! Livsfara och fara för svåra kroppsskador. Transport av kedjesågen med lö- pande sågkedja kan leda till mycket svåra kroppsskador som även kan vara livshotande.

Bär och transportera aldrig kedjesågen med löpande sågkedja.

Vidta angivna åtgärder före transport. Vidta följande åtgärder före transport:

1. Stäng av trädsågen och ta ur batteriet.

2. Sätt på kedjeskyddet.

3. Töm kedjeoljetanken.

4. Förpacka trädsågen i transportväskan.

Batteri "B125 Li" (art.-nr. 113896) ANMÄRKNING Batteriets märkeffekt är över 100 Wh! Beakta därför följande transportanvis- ningar! Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får bara trans- porteras under vissa förutsättningar:

Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och trans- porten inte är yrkesmässig.

Yrkesanvändare som genomför transporten som del av sin verksamhet, t.ex. med leve- rans till byggplatser eller demonstrationer, bör också följa anvisningarna. I både ovan angivna fall måste man i alla händel- ser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall ska föreskrifterna om transport av farligt gods följas till punkt och pricka! Underlå- tenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör. Ytterligare anvisningar om transport och frakt

Litiumjonbatterier får endast transporteras el- ler skickas om de är oskadade!

Vid transport av laddningsbart batteri ska en- dast originallådan användas alternativt annan lämplig fraktlåda (inte ett krav om batteriets märkeffekt understiger 100 Wh).

Tejpa över exponerade batterikontakter för att förebygga kortslutningar.

Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.

Markera förpackningen på korrekt sätt och bi- foga erforderlig dokumentation för transpor- ten eller frakten.

Ta i förväg reda på huruvida transport är möj- lig med din utvalda transportör och förevisa förpackningen. Vi rekommenderar att man tar kontakt med speci- alist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella före- skrifter.443553_a 283 Förvaring 10 FÖRVARING

Ta ut batteriet ur redskapet efter varje an- vändning.

Rengör redskapet noggrant och sätt på even- tuella skyddskåpor.

Förvara redskapet i ett torrt, låsbart utrymme utom räckhåll för barn. Genomför följande arbeten vid driftspauser, läng- re än 30 dagar:

Töm ur sågkedjeoljan ur oljetanken.

Rengör sågkedja och svärd och spraya med rostskyddsolja.

Förpacka trädsågen i transportväskan. OBS! Fara för maskinskada. Intorkad sågked- jeolja kan under längre lagring av utrustningen orsaka skador på oljeförande komponenter och på oljepumpen.

Häll ur sågkedjeoljan om kedjesågen inte ska användas under en längre tid.

10.2 Lagring av batteri och laddare

ANMÄRKNING Se de separata bruksanvis- ningarna för batteri och laddare för närmare infor- mation. 11 ÅTERVINNING Information om tyska el- och elektroniklagen

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Uttjänta batterier som inte är fast inbyggda måste avlägsnas före återvinning! Återvin- ningen regleras i den särskilda batteriförord- ningen.

Ägare resp. brukare av elektrisk och elektro- nisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.

Slutanvändaren är själv ansvarig för att ta bort eventuella personuppgifter på den ut- rustning som ska återvinnas! Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för omhändertagande och återvinning (t.ex. miljöstationer)

Försäljningsställen för elutrustning (fysisk bu- tik och online) i den mån handlaren är förplik- tigad till återtagande av varan eller erbjuder återtagande. Utsagorna gäller bara maskiner som installerats och sålts inom Europeiska Unionen där EU-direk- tiv 2012/19/EC gäller. I länder utanför den Euro- peiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för bat- terityp och kemiska system och beakta anvis- ningarna för en säker hantering av batterier.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet in- skränker sig till normala hushållskvantiteter. Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. An- vändning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa. Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005% kvicksilver

Cd: Batteriet innehåller mer än 0,002% kad- mium

Pb: Batteriet innehåller mer än 0,004% bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

inköpsställen för batterier

inlämningsställe inom det gemensamma åter- lämningssystemet för förbrukade batterier

ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensam- ma återlämningssystemet) Ovanstående gäller bara för apparater, som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.SE 284 CSM 1815 Tekniska specifikationer 12 TEKNISKA SPECIFIKATIONER Kedjesåg CSM 1815 Art.nr. 114016 Leverans med batteridriven trädsåg, batteri 2,5Ah och laddare 114023 Mått (LxBxH) 430 x 200 x 85 mm Totalvikt med kedja och svärd (utan batteri) 1,56 kg Nettovikt utan kedja och svärd (utan batteri) 1,28 kg Kedjeoljetankens kapacitet 30 ml Klipplängd 6'' / 152 mm Överbelastningsskydd x Motoringångseffekt 500 W Motorvarvtal 18500 minˉ¹ Ljudnivå L

(DIN EN ISO 3744) 93 dB(A) Ljudtrycksnivå L

78 dB(A) Vibrationsvärde (DIN EN 28662-1)* 2,8 m/s² Sågkedja:

Reservdelsnummer för sågkedja 114024

Tjocklek på drivlänk 1,1

Sågkedjans max. driftshastighet 7 m/s Svärd:

Reservdelsnummer för svärd 114025

Svärdets längd 7" / 179,5 mm x: finns, -: finns inte

Angivet vibrationsvärde har uppmätts i prov- förfarande i enlighet med gällande normer och kan användas för jämförelse av ett elred- skap med andra.

Det angivna vibrationsvärdet kan även an- vändas för inledande uppskattning av expo- nering (vibrationsexponering).

Vibrationsvärdet kan under daglig använd- ning av elredskapet avvika från angivet värde beroende på hur elredskapet används och för vilket ändamål.

Försök att reducera vibrationsbelastningen. Exempel på åtgärder som reducerar vibra- tionsbelastning är användning av handskar när maskinen används och begränsad ar- betstid. Ta hänsyn till alla delar i användning- en (t.ex. perioder när elverktyget är avstängt eller är startat men utan belastning).

13 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservde- lar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.alko-garden.com/service-contacts Du hittar mer reservdelsinformation på: www.alko-garden.com/spareparts443553_a 285 Försäkran om överensstämmelse

ÖVERENSSTÄMMELSE Vi förklarar härmed på eget ansvar att denna pro- dukt i den form som den säljs på marknaden upp- fyller kraven i de harmoniserade EU-direktiven, EU- säkerhetsstandarderna samt de produktspe- cifika standarderna. Försäkran om överensstäm- melse är en del av bruksanvisningen och medföl- jer maskinen. 15 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäl- lande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.NO 286 CSM 1815 Oversettelse av den originale bruksanvisningen
