BRS 43500 C - ångtvätt Kärcher - Gratis bruksanvisning och manual

Märke	Kärcher
Modell	BRS 43500 C
Produkttyp	Ångrengörare för mattor
Strömförsörjning	230 V / 50 Hz, 1~
Genomsnittlig effektförbrukning	370 W
Arbetsbredd	400 mm
Borstdiameter	90 mm
Borsthastighet	470 varv/min
Rengöringspumpens tryck	0,34 MPa
Rengöringsmedelspumpens flöde	0,38 l/min
Rengöringsmedelsbehållarens kapacitet	7,5 L
Teoretisk rengöringsarea	300 m²/h
Mått (L × B × H)	400 × 470 × 1160 mm
Transportvikt	25 kg
Maximal totalvikt	33 kg
Ljudtrycksnivå	68 dB(A)
Ljudeffektnivå	79 dB(A)
Hand-armvibrationer	< 2,5 m/s²
Avsedd användning	Rengöring av mattor och heltäckningsmattor inomhus, professionell användning
Rekommenderat underhåll	Rengöring av borstar, silar och dammbehållare efter varje användning; spolning av behållaren
Säkerhet	Överbelastningssäkring, nödstopp med huvudströmbrytare
Garanti	Enligt återförsäljarens villkor, delar och arbete med förbehåll
Ingående tillbehör	Sprutmunstycke, flaskhållare, kabelklämma

Vanliga frågor - BRS 43500 C Kärcher

Hur fyller jag på rengöringsmedelsbehållaren?

Ta bort rengöringsmedelsbehållaren genom att trycka ihop slangkopplingen och lossa fästena. Öppna locket, fyll med vatten och lämna plats för rengöringsmedlet, tillsätt sedan rengöringsmedlet enligt rekommenderad dosering (t.ex. 60 ml RM 768 per 1 L vatten). Stäng locket och sätt tillbaka behållaren.

Hur rengör jag borstarna efter användning?

Demontera de roterande borstarna genom att tippa apparaten och använda borstbytesknappen. Skölj dem i varmt vatten (max 50°C) och rengör borsttunneln. Montera tillbaka borstarna genom att snäppa fast dem på drivdonet.

Vad gör jag om apparaten inte startar?

Kontrollera att nätkontakten är ansluten och att huvudströmbrytaren står på 'I'. Om problemet kvarstår, återställ överbelastningssäkringen genom att trycka in den. Kontrollera även att borstarna inte är blockerade av främmande föremål.

Hur ställer jag in rengöringsmedelsdoseringen?

Doseringen beror på vilket medel som används. För det rekommenderade rengöringsmedlet RM 768 är doseringen 6 %: för 1 L vatten, tillsätt 60 ml rengöringsmedel. Följ säkerhets- och doseringsanvisningarna på rengöringsmedelsförpackningen.

Kan jag använda ett annat rengöringsmedel än de rekommenderade?

Det rekommenderas starkt att endast använda de rengöringsmedel som rekommenderas av Kärcher (t.ex. RM 768). Användning av andra rengöringsmedel kan öka riskerna för arbetssäkerhet, olyckor och minska apparatens livslängd. Använd produkter fria från lösningsmedel, saltsyra och fluorvätesyra.

Hur byter jag ut de roterande borstarna?

Ställ styrstången i upprätt läge och lås den. Tippa apparaten bakåt och ställ den på styrstången. Tryck borstbytesknappen utåt och vrid borsten utåt. Ta bort den gamla borsten, trä den nya på drivdonet och snäpp fast den.

Vilka säkerhetsåtgärder måste jag iaktta?

Kontrollera nätsladdens skick före varje användning. Använd inte apparaten om sladden är skadad. Koppla alltid bort nätkontakten före ingrepp. Låt inte sladden komma i kontakt med roterande borstar. Använd endast lämpliga rengöringsmedel och följ säkerhetsanvisningarna.

Hur transporterar jag apparaten?

För att transportera apparaten, tippa den bakåt på hjulen och skjut den. Vid transport i fordon, säkra den mot glidning och tippning. Beakta apparatens vikt (25 kg tom). Förvara den i ett torrt utrymme efter användning.

Var hittar jag reservdelar och tillbehör?

Använd endast originaltillbehör och reservdelar från Kärcher. En översikt över de vanligaste delarna finns i slutet av bruksanvisningen. För mer information, besök www.kaercher.com eller kontakta Kärchers kundtjänst.

Vilken är den maximala rengöringsytan per timme?

Den teoretiska rengöringsytan är 300 m²/h. Detta resultat beror på mattans skick, rengöringsmedelsdoseringen och rengöringstekniken. För bästa resultat, dammsug bort lös smuts före rengöring och applicera lösningen i ett korsmönster.

BRUKSANVISNING BRS 43500 C Kärcher

Fig 1, se omslagsside

Fig 2, se omslagsside

Fig 3, se omslagsside

Fig 4, se omslagsside

För att fylla rengöringsmedelstanken i ett sköljkar kan rengöringsmedelstanken tas av apparaten:

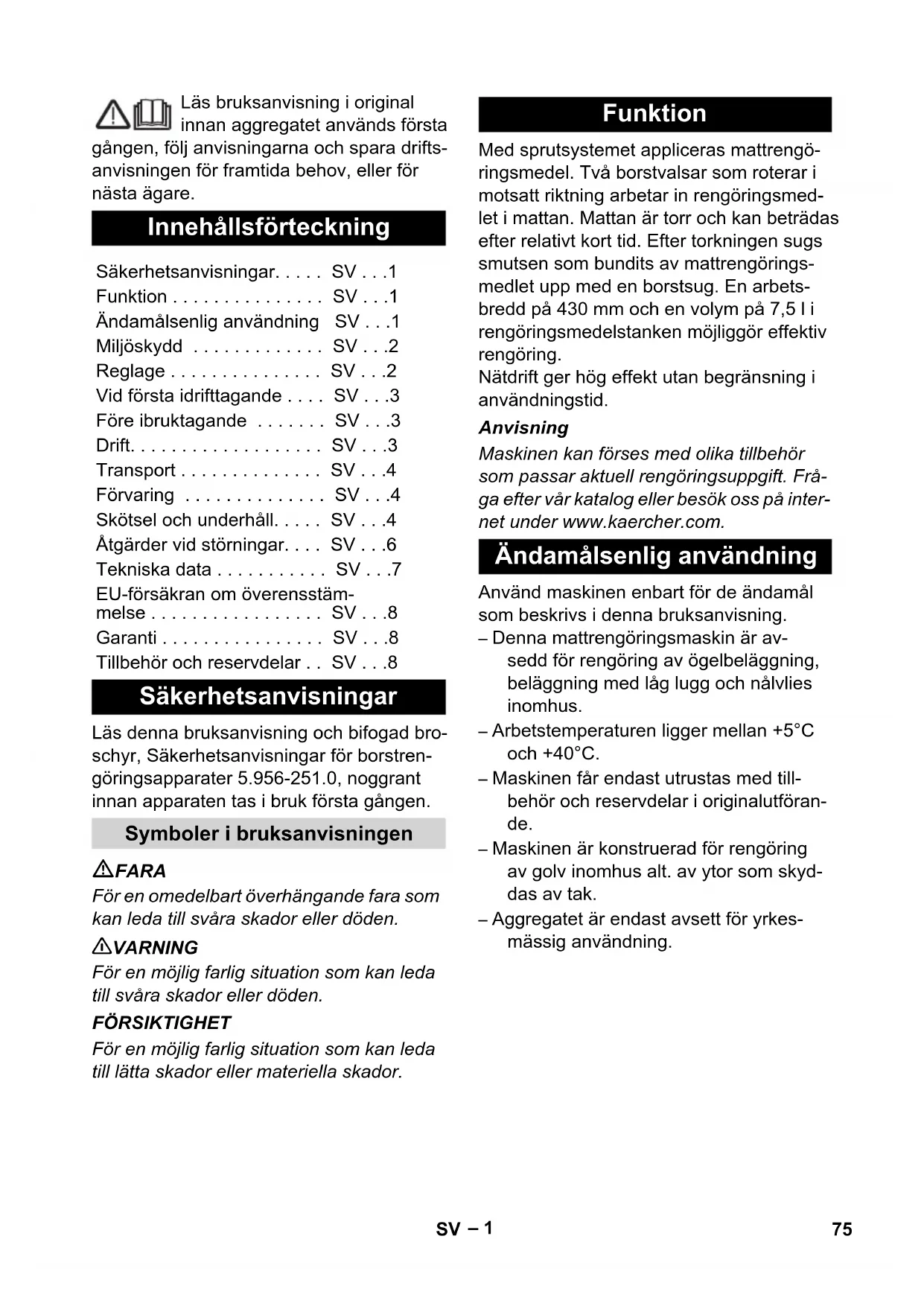

Läs bruksanvisningen i original innan aggregatet används. Första

gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Säkerhetsanvisningar . . . SV . . .1

Funktion . SV.1

Ändamålsenlig användning SV. . .1

Miljöskydd SV.2

Reglage . SV.2

Vid första idrifttagande . . . SV.3

Före ibruktagande .SV.3

Drift. SV .3

Transport . SV.4

Förvaring SV.4

Skötsel och underhåll. . . . . SV . . .4

Åtgärder vid störningar. . . . SV . . .6

Tekniska data . SV.7

EU-försäkran om överensstämmelse .SV.8

Garanti . SV.8

Tillbehör och reservdelar . SV . . .8

Läs denna bruksanvisning och bifogad broschyr, Säkerhetsanvisningar för borstrengöringsapparater 5.956-251.0, noggrant innan apparaten tas i bruk första gången.

Symboler i bruksanvisningen

FARA

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

VARNING

För en möjlig farlig situation som kan leda till svåra skador eller döden.

FÖRSIKTIGHET

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Funktion

Med sprutsystemet appliceras mattrengöringsmedel. Två borstvalsar som roterar i motsatt riktning arbetar in rengöringsmedlet i mattan. Mattan är torr och kan beträdas efter relativ kort tid. Efter torkningen sugs smutsen som bundits av mattrengöringsmedlet upp med en borstsug. En arbetsbredd på 430 mm och en volym på 7,5 l rengöringsmedelstanken möjliggör effektiv rengöring.

Nätdrift ger hög effekt utan begränsning i användningstid.

Anvisning

Maskinen kan förses med olika tillbehör som passar aktuell rengöringsuppgift. Fråga efter var katalog eller besök oss på internet under www.kaercher.com.

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

Denna mattrengöringsmaskin är avsedd för rengöring av ögla, beläggning med låg lugg och nålfiltsmattor inomhus. - Arbetstemperaturen ligger mellan +5°C och +40°C. - Maskinen får endast utrustas med tillbehör och reservdelar i originalutförande. - Maskinen är konstruerad för rengöring av golv inomhus alt. av ytor som skyddas av tak. - Aggregatet är endast avsett för yrkesmässig användning.

Miljöskydd

	Emballagematerialen kan Åter-vinnas. Kasta inte emballaget i hushållssopornautanlämna det till Återvinning.
	Kasserade aggregat innehäller Återvinningsbart material som bör gà till Återvinning. Batterier, olja och liknande ämnén fär inte komma ut i miljön. Överlämna)därfor skrotade aggregat till lämpligt Återvinningsystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

1 Huvudreglage 2 Knapp Rengöringslösning 3 Skjut handtag 4 Knapp borstdrift 5 Kabelfäste 6 Rengöringsmedelstank 7 Hållare sprutflaska 8 Låsning skjutbygel 9 Knapp borstbyte 10 Sopbehållare 11 Sil 12 Utträde rengöringslösning 13 Borstvalsar 14 Överlastsäkring Borstdrift 15 Hållare rengöringsmedelstank 16 Lock Rengöringsmedelstank 17 Koppling rengöringsmedelsslang 18 Munstycke, har tillhandahållits i leveranstillstånd 19 Munstycksfäste

Vid första idrifttagande

Ta ur maskinen och skjuthandtaget ur förpackningen och lägg dessa bredvid varandra som bilden visar.

Upprätta en kabelförbindelse mellan maskinen och skjuthandtaget. Skjut in anslutningsdonet i skjutbygeln.

När skjutbygeln sätts fast på maskinen, justera maskinkabeln genom öppningen i skjuthandtaget så att den inte kläms.

Skjut fast skjuthandtaget väl på maskinen. Skruva i de tre bifogade skruvarna och dra åt dem. Fyll på vatten i rengöringsmedelstanken. Anslut nätkontakten till vägguttaget. Ställ huvudreglaget på "I". Tryck in knappen rengöringslösning och spola igenom vattensystemet. Ställ huvudreglaget på "0". Dra ut nätkontakten ur vägguttaget.

Före ibruktagande

Montera borstar

Ställ skjuthandtaget lodrätt och haka fast det. Tippa maskinen bakåt och lägg den mot skjuthandtaget. Stick på borstvalsen på greppet och haka fast den på motsatt sida.

Drift

FARA

Risk för skada på grund av elektrisk stöt. Kontrollera att aggregatets nätkabel är felfri före varje användning. Använd inte aggregat med skadad kabel. Låt elektriker byta ut skadad kabel.

Risk för skada på grund av elektrisk stöt på grund av en skadad nätkabel. Låt inte nätanslutningskabeln komma i kontakt med de roterande borstarna eller padsen.

MEDDELANDE

Ställ huvudströmbrytaren i läge "0" för att avbryta borstdriften omedelbart.

Köra maskinen

Ställ skjuthandtaget lodrätt och haka fast det. Tippa maskinen bakåt på hjulen och skjut den till arbetsstället.

Fylla på bränsle

FÖRSIKTIGHET

Skaderisk. Använd endast rekommenderade rengöringsmedel. Med andra rengöringsmedel ansvarar användaren för den ökade risken med avseende på driftssäkerhet och olycksrisk, samt reducerad brukstid för maskinen. Använd endast rengöringsmedel som inte innehåller lösningsmedel, salt och oxider.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Bearbeta inga antändliga, explosiva, frätande eller giftiga driv- och hjälpmedel.

MEDDELANDE

Beakta doseringsanvisningar.

Rekommenderade rengöringsmedel:

Användning Rengöringsme-del
Mellanrengöring av mattor	RM 768 iCapsol

Dosering 6%:

Påfyllnadsmängd vatten [liter]	Påfyllnadsmängd RM 768 [ml]
1	60
2 120
3 180
4 240
5 300
6 360
7 420

Ta bort rengöringsmedelstanken

För att fylla på rengöringsmedelstanken vid en diskho kan rengöringsmedelstanken tas loss från maskinen:

Tryck ihop kopplingen på rengöringsmedelsslangen och ta bort den från tanken. Häng ut båda ändarna på hållaren för rengöringsmedelstanken på maskinen. Ta loss rengöringsmedelstanken.

Fylla på rengöringsmedelsbehållaren

Öppna locket på rengöringsmedelstanken. Fyll rengöringsmedelstanken med vatten, lämna dock tillräckligt med plats för rengöringsmedlet. Dosera rengöringsmedel enligt produktangivelserna. Stäng locket på rengöringsmedelstanken. Sätt i förekommande fall tillbaka rengöringsmedelstanken på maskinen.

Rengöring

Sug upp lös smuts med dammsugaren innan rengöringen. Ta loss munstycket från munstycksfästet och skruva in det i utträdet för rengöringslösning. Anslut nätkontakten till vägguttaget. Tryck på spärren för skjuthandtaget med foten och sväng skjuthandtaget bakåt. Ställ huvudreglaget på "l". Tryck på knappen Borstdrift - borstarna roterar. Tryck på knappen rengöringslösning - rengöringsmedlet appliceras så länge knappen är intryckt. För maskinen med skjuthandtaget över ytan som ska rengöras.

FÖRSIKTIGHET

Risk för skada på golvbeläggning. Låt inte maskinen arbeta stillastående.

MEDDELANDE

Applicera rengöringsmedel när maskinen skjuts framåt. Borsta därefter in rengöringsmedlet kors och tvärs över mattan.

Avsluta driften

Ställ skjuthandtaget lodrätt och haka fast det. Ställ maskinen på avlastningstråget (skonar borstarna). Utför underhållsarbete "Efter arbetet" (se "Underhåll och skötsel"). Ställ huvudreglaget på "0". Dra ut nätkontakten ur vägguttaget. Linda nätkabeln runt kabelkrokarna på skjuthandtaget. Förvara aggregatet i torrt utrymme.

Transport

FÖRSIKTIGHET

Risk för person- och egendomsskada! Observera vid transport maskinens vikt.

Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så att den inte kan tippa eller glida.

Förvaring

FÖRSIKTIGHET

Risk för person- och egendomsskada! Observera maskinens vikt vid lagring. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

△FARA

Risk för skada!

Dra ur nätkontakten före alla arbeten på aggregatet.

FÖRSIKTIGHET

Risk för skador på maskinen genom vattenläckage. Ta bort rengöringsmedelstanken innan arbeten utförs på maskinen.

Underhållsschema

Efter arbetet

FÖRSIKTIGHET

Skaderisk. Spola inte av maskinen med vatten och använd inte aggressiva rengöringsmedel.

→ Kontrollera att inte elkablar och kontakter är skadade. Låt kundservice byta ut defekta delar. → Töm rengöringsmedelstanken och spola ur den med hett vatten (max. 50°C). Fyll på en liters mängd hett vatten i rengöringsmedelstanken. Sätt tillbaka rengöringsmedelstanken på maskinen. Spola igenom munstycket genom att trycka på knappen Rengöringsmedelslösning. Ta ur munstycket, skölj av det under rinnande vatten och sätt in den i munstyckshållaren på skjutbygeln. → Töm tanken med rengöringsmedel. Rengör silen. Ta loss borstar och spola av dem med varmt vatten. Rengör borsttunneln. Sätt tillbaka borstarna, byt deras plats för att förlänga deras livslängd. Ta isär kopplingen i rengöringsmedelsslangen för att förhindra att vatten oavsiktligt kommer ut ur munstycket. → Dra ut sopbehållaren och rengör den. → Rengör maskinen utvändigt med en fuktig trasa, doppad i tvättlut. → Kontrollera om borstarna uppvisar slitage, byt ut vid behov. Borstarna är förslitna när de har samma längd som de gula indikationsborstarna.

Varje vecka

→ Kontrollera att maskinen ej uppvisar skador, låt kundtjänst åtgärda ev. skador. → Kontrollera munstyckets sprutbild. Rengör eller byt ut munstycket vid behov.

Årligen

→ Låt kundservice genomföra föreskrivna inspektioner.

Underhållsarbeten

Byta borstvalsar

Ställ skjuthandtaget lodrätt och haka fast det. Tippa maskinen bakåt och lägg den mot skjuthandtaget. Tryck knappen Borstbyte utåt och vrid samtidigt ut borstvalsen. Dra ut borstvals. Stick på en ny borstvals på gripen och haka fast den.

Underhållskontrakt

För säker drift av maskinen kan servicekontrakt ingås med ansvarigt Kärcher-försäljningsställe.

Åtgärder vid störningar

FARA

Risk för skada!

Dra ur nätkontakten före alla arbeten på aggregatet.

FÖRSIKTIGHET

Risk för skador på maskinen genom vattenläckage. Ta bort rengöringsmedelstanken innan arbeten utförs på maskinen. Kontakta kundtjänst om fel uppstår som inte kan åtgärdas med denna tabell.

Störningar

Störning Åtgård
Maskinen startar inte Kontrollera	om nätkontakten är isatt.
	Återställ überlacksäkringen genom att trycka in den.
	Kontrollera om främande material blockerar borstarna och tag i sö fall bort detta.
För lite eller ingen application av rengöringsmedel.	Rengör silen.
	Ta ur munstychet, skölj det under rinnande vatten och sätt tillbaka det. Byt ut munstycke.
	Kontrollera placeringen av Kopplingen rengöringsmedelsslang.
Otilräckligt rengöringsresultat K Kontrollera om borstarna uppvisar slitage, byt ut vid behov.
		Kontrollera dosering av rengöringsmedel.
Aggregatet vibrerar Kontrollera	att borstarna sitter korrekt.
	Byt plats på borstvalsarna.
	Lagg borstvalsarna i hett vatten (ca. 80°C) i ca. 15 min.

Tekniska data

Effekt
Märkspänning V Hz 230 / 1~50
Mellersta effektupptagning W 370
Maximalt tillåten nätimpedans Ohm (0.326+j0.204)
Rengöringsborstar
Arbetsbredd mm 400
Borstd diameter mm 90
Borstvarvital 1/min 470
Tryck Rengöringsmedelspump MPa 0,34
Matningsmöngd, rengöringsmedelspump l/min 0,38
Mätt och vikt
Teoretisk yteffekt m2/h 300
Volym Rengöringsmedelstank	I	7,5
Längd	mm 400
Bredd	mm 470
Höjd	mm 1160
Transportvik	kg	25
Tillåten totalvik	kg	33
Beräknade varden enligt EN 60335-2-72
Hand-Arm Vibrationsvärde	m/s2	<2,5
Osäkerhet K	m/s2	1
Ljudtrycksnivå LpA	dB(A)	68
Osäkerhet KpA	dB(A)	3
LjudeffektsnivÅwA	dB(A)	79
Osäkerhet KwA	dB(A)	6

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Textilvårdsmaskin

Typ: 1006-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

Tillämpade harmoniserade normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Tillämpade nationella normer

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H.Jenner

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Tillbehör och reservdelar

• Endast av tillverkaren godkända tillbehör och reservdelar får användas. Originaltillbehör och originalreservdelar garanterar att apparaten kan användas säkert och utan störning.
• I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs.
• Ytterligare information om reservdelar hittas under service på www.kaercher.com.
