BRUKSANVISNING MAC567IFE MITSUBISHI

Detta Wi-Fi-gränsnittCOMMUNICERAR statusinformationen och styr kommandona frAn MELCloud genom anslutning till en inomhusenhet.

• Vissa inomhusenheter ar inte kompatibla med Wi-Fi-gränsnittet. Se till sa att inomhusenheten ar kompatibel med Wi-Fi-gränsnittet innan du forsoker installera Wi-Fi-gränsnittet.

Obs [ATW (Luft-till-vatten) -inomhusenhet endast]:

Programvaran till ATW-inomhusenheter behöver uppgraderas innan Wi-Fi-gränsnittet används. Se MELClouds webbplats for information om de modeller som behöver uppgraderas och hur man fär tag på och uppgraderar programvaran.

1. Sakerhetsföreskrifter

• Läs alla sakerhetsinstruktioner innan du installerar, ställer in uller använder Wi-Fi-gränssettet.
  Den har installationshandboken innehaller viktig sakerhetsinformation. Folj alla instruktioner.

• Overlamna den har installationshandboken till användaren after att Wi-Fi-gränsnittet installerats. Be användarna forvara den tillsammans med inomhusenhetens braksanvisning på en saker plats.

[Försiktigkeit vid installation]

Varning

(Felaktig hantering kan få allvariga paföljder, däribland allvarlig personskada eller dödsfall.)

Installera inte Wi-Fi-gränsnittet själv (kunden). Felaktig installation kan resultera i brand, elstötar, persorskada till följd av att Wi-Fi-gränsnittet faler ner, eller vattenläckor. Rådfråga den äterförsäljare som du kõpte Wi-Fi-gränsnittet av erler en yrkesmässig installer.

■ Wi-Fi-gränssettet skall installeras ordentligt enligtenna installationshandbok.

Felaktig installation kan resulteda i brand, elstotar, skada, aller att Wi-Fi-gransschnittet faller ner.

■ Wi-Fi-gränsnittet skäll monteras på ett ställe som kan bara upp dess vikt.

Om Wi-Fi-gransnittet installeras pa en plats dar dess vikt inte kan stodjas kan Wi-Fi-gransnittet falla ner och orsaka skada.

■ Anslut och fäst de elektriska ledningarna sækert sa att yttre kraft på ledningarna inte pafrestar uttagen.

Felaktig anslutning och montering kan leda till haveri, varme- och rokutveckling, eller brand.

Mitsubishi Electric-komponente aller andra avsedda komponenter maste anvandas for installation.

Felaktig component kan resulteda i brand, elstötar eller skada/vattenläckor.

Elarben maste utforas av auktorisad personal enligt lokala regler och riktlinjer smt instruktionerna i installationshandboken.

Otilrackig kretskapacitet erler felaktig installation kan leda till elstotar erler brand.

■ Jordanslut inte Wi-Fi-gränsnittet inuti inomhusenheten.
Fäst skyddet über de elektriska delarna korrekt på inomhusenheten.

Om skyddet over de elektriska delarna pa inomhusenheten inte ar fcast korrekt, kan detta orsaka brand aller elektriska stotar på grund av damm, vatten osv.
Använd lamplig skyddsutrustning och verktyg for att garantera sakerheten nar Wi-Fi-gränsnettet installeras.
Du kan skadas om du inte foljer dessa anvisningar.
Slå frän strömbrytaren eller dra ur natsladden for inomhusenheten nar du ansluter Wi-Fi-gränssettet.
I annat fall kan du fä en elektrisk stöt.
Se till att ansluta Wi-Fi-gransnittets anslutardel till inomhusenhetens kretskort ordentligt.
Ofullständig anslutning eller montering kan leda till trasig ledning, varme- och rokutveckling, eller brand.
■ Installera inte Wi-Fi-gränsnittet nara automatiska styrenheter som automatiska dorrar eller brandlarm.
Det kanresultera i olyckor pga. funktionsstörningar.
■ Demontera, modifiera eller reparera inte paa egen hand.
Det kan orsaka elstotar, brand aller personskada.

Varning

(Felaktig hantering kan fã allvariga pafoljder, dribland allvarlig personskada ell ddsfall.)

Anvand inte Wi-Fi-gransnittet nara elektrisk medicinsk utrustning aller personer som har nagon medicinsk apparat, som t.ex. en pacemaker aller en ICD (implanterbar defibrillator).

Det kan resultedera i en olycka pga. Funktionstörninger i den medicinska utrustingen aller apparaten.

Denna utrusting skall installeras och anvandas med ett minsta avstand pa 20 cm mellan encheten och anvandaren aller anda i narheten.

Forsiktigkeit

(Felaktig hantering kan fä paföljder, däribland personskada aller skada på byggnaden.)

For att forhindra att statisk elektricitet orsakar skador, ror vid ett metallforemål omgivningen for att ladda ur statisk elektricitet fran dig sjalv innan du ror Wi-Fi-gransnittet.

Statisk elektricitet fran kroppen kan skada Wi-Fi-granssnittsenheten.

InstallerainteWi-Fi-gransnittetp en plats med mycket anga,tillexemplibadrum.

Undvik platser dar det forekomm er vattenstank.
eller dar det bildas kondensering pa vaggarna.
Installation pa sadana platser kan leda til elchock ell haveri.

■ InstallerainteWi-Fi-gransschnittepadplatser med direkt solljus ellar omgivningstemperaturen ar 40^ eller mer eller ar 0^ eller mindre.

Direkt solljus och ompivningar med hoga aller laga temperaturer kan leda till att Wi-Fi-gransnittet deformeras aller havererar.

Anvandejisarskilda miljoer. Anvandendeimiljoeerdarmycketolja(aven maskinolja),angaellsvavelhaltig gas forekommerkanleda till betydande funktionsned-sattningar och skadorpadelar.

Stang av strömforfsörjningen till ansluten utrustning vid konstruktions- eller ledningsarbete.

Om strömförsörjningen till den anslutna utrustningen ej stängs av kan detta gora att Wi-Fi-gränssettet eller den anslutna utrustningen fungerar felaktigt eller havererar.

Anslutningskabeln fär inte komma i direkt kontakt med rörledningen.

Använd inte Wi-Fi-gränsnittel nara andra tradlösa enheter, mikrovågsugnar, barbara telefoner, eller telefaxmaskiner. Det kan orsaka Funktionstörningar.

Montera inte Wi-Fi-grännschnitt dar barn kan na det.

Det kan orsaka personskador.

[Försiktigkeit vidinstalling av,ller användning av Wi-Fi-gränsnittet]

■ Symbolerna som används ienna handbok och deras betydelse

Gör ej. Följ instruktionerna.
Vidrör aldrig med våta händer.	Se till att du drar ut nitsladden ur vagguttaget.
Stänk aldrig vatten på encheten.

Värning (Felaktig hantering kan på allvariga påfoljder,)däribland allvarlig persorskada eller dödsfall.)
	■ Demontera, modifiera erler reparera inte på egen hand (kunden). Det kan orsaka elstötar, brand aller persorskada.		■ Vidör inte Wi-Fi-gränsnettet med våta händere. Det kan orsaka skada på,enheten, elstötar aller brand.
	■ Enheten fär inte användas av personer (inklusive barn) med fysiska, sensoriska aller mentala Funktionshin- der aller personer som saknar vana och kunskaper, om deinte overvakas av en ansvarig aller instrueras hur,enheten används.		■ Stänk inte vatten på Wi-Fi-gränsnette och använd det inte i att badrum. Det kan orsaka skada på,enheten, elstötar aller brand.
			■ Installera inte Wi-Fi-gränsnette själv (kunden). Felaktig installation kan resultera i brand, elstötar, aller persorskada till fälljed av att Wi-Fi-gränsnette faller ner. Rådfråga den äterförsäljare som du kõpte Wi-Fi-gräns- nittet av aller en yrkesmässig installeror.
	■ Barn måste hullas under uppsikt sä att de inte leker med apparaterna.
	■ Apparaten kan användas av barn frän 8år och uppät och av personer med fysiska, sensoriska aller mentala Funktionshinder aller personer som saknar vana och kunskaper om det sker unter overinseende aller om deinstruerats i hur apparaten används på ett säkert sätt och har forstätt de risker som detta bruk medfor.		■m Wi-Fi-gränsnette tappas, aller hal-laren aller kabeln skadas, sca du dra ur natsladden aller slå FRAN strömbryreten. Det kan orsaka brand aller elektriska stötar. Kontakta din äterförsäljare om detta inträffar.
	■ Barn fär inte leka med apparaten. Rengöring och användarunderhäll fär inte utforas av barn om de inte hulls under uppsikt.		■ Vid onormala omständigheter (exem-pelvis om det luktar brant), stoppa inomhusenheten och dra ut natsladen aller slå FRAN strömbryreten. Fortsatt drift vid onormala omständigheter kan ge upphov till Funktionstörming, brand aller elektriska stötar. Kontakta din äterförsäljare om detta inträffar.
	■ Använd inte Wi-Fi-gränsnettet nara elektrisk medicinsk utrustning aller personer som har;nçon medicinsk apparat, som t.ex. en pacemaker aller en ICD (implanterbar defibrillator). Det kan resultera i en olycka pga. funktnissörningar i den medicinska utrustningen aller apparaten.
	■ Installera inte Wi-Fi-gränsnette nara automatiska styrenheter som automata dorrar aller brandlarm. Det kan resultera i olyckor pga. Funktionstörningar.
Försiktigkeit (Felaktig hantering kan på följder,)däribland persorskada eller skada på byggnaden.)
○	■Montera inte Wi-Fi-gränssettet)där barn kan nà det.Det kan orsaka persorskador.	○	■Använd inte Wi-Fi-gränssettet{nära andra trådlösa enheter, mikrovågsug-nar, bärbara telefoner, eller tefax-maskiner.Det kan orsaka funktionsstörningar.
	■Kliv inte på en instabil köksstegeforall att ställa in uller rengörna Wi-Fi-gränssettet.Du kan skadas om du ramlar.

[Försiktigkeit vid installation,inställning,eller användning av Wi-Fi-grännsittet]

Obs

■ Se till sä att Routern stöder WPA2-AES-kryp-teringsinställing innan installationen av detta Wi-Fi-gränsnitt pabörjas. ■ Slutanvändaren skall Lösa och godkännavillkoren für WiFi-tjänsten innan installationen av detta Wi-Fi-gränsnitt pabörjas. ■ För att slUTFöra anslutningen av detta Wi-Fi-gränsnitt till WiFi-tjänsten kan Routern behövas.

■ Detta Wi-Fi-gränsnitt pabörjar inte übermöngav{nagra användningsdata frän systemet fällänslutanvändaren registrarar och godkännervillkoren für WiFi-tjänsten. ■ Detta Wi-Fi-gränsnitt fär inte installereras elleraanslutas till nagot Mitsubishi Electric-system som ar ämnat att förse;n相关政策 mednödvändig uppvärmning eller kylning. ■ Skriv ner modellinformation och mer på densista sidans "Setting information (Inställnings-information)")när du installerar detta Wi-Fi-gränsnitt.

Mitsubishi Electronics Wi-Fi-gränsnitt ar utformat für kommunikation med Mitsubishi Electronics MELCloud Wi-Fi-tjänst.

Tredje parts Wi-Fi-gränsnitt kan inte anslutas till MELCloud.

Mitsubishi Electric ar ej ansvarigt for (i) nagon underprestanda for nagot system erer nagon Produkt; (ii) nagot system-ller produktfel;ller (iii) forlust erer skada pa nagot system erer Produkt som orsakas av erler uppkommen vid anslutning till och/eller anvandning av nagot Wi-Fi-gransnitt fran tredje part erler nagon Wi-Fi-tjänst fran tredje part med Mitsubishi Electric-utrustning.

For den senaste informationen om MELCloud frän Mitsubishi Electric Corporation, gå in paa www.MELCloud.com.

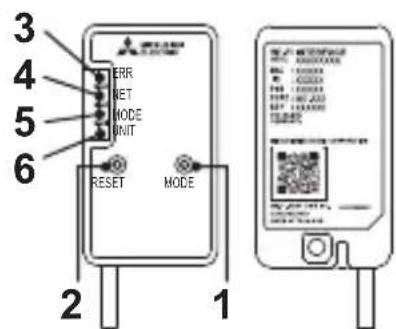

Nr.	Objekt Beskrivning
1MODE (LÄGES)-växel Den väljer lagen.
2RESET (ÄTERSTÄLL)-växel		Den Återställer systemet och ALLA inställningar.
3ERR (FEL)-LED (Orange)		Den visar statusen für nät-verksfel.
4NET (NÄT)-LED (Grön)		Den visar statusen für nät-verket.
5MODE (LÄGES)-LED (Orange)		Den visar statusen für atkomst-punktläget.
6UNIT (ENHETS)-LED (Grön)		Den visar statusen für inom-husenheten.

(1) MODE (LAGES)-växel

• MODE (LÄGES)-växeln används für att välja lagen i konfigurationer.

(2) RESET (ATERSTÄLL)-växel

• Häll ner RESET (ÄTERSTÄLL)-växeln i 2 sekunder für att starta om systemet.
• Hall ner RESET (ATERSTÄLL)-växeln i 14 sekunder for att Återställa Wi-Fi-gränsnittet till fabriksinställningen.

När Wi-Fi-gränsnett Återställs till fabriksiinställingen Förloras ALL konfigurationsinformation. Vidtagenna atgård med stor försiktigkeit.

3. Delar

①	Gränssnittsenhet (med anslutnings-kabel)		1	④	Monteringssladd-klämma		1
②	Fästskruv für ⑥3,5×16 mm		2	⑤	Färe (för att sätta samman ledningarna)		1
③	Fästskruv für ④4×16 mm		1	⑥	Hällare		1
				⑦	Fästklämma		1

(För detäljer om varje system, se aktuell instruktionshandbok.)

Slá av strömbrytaren für luftkonditioneringen i rum aller ATW-enheten innan du ansluter kabeln till inomhusenheten.

Se installationshandboken for varje modell for anslutningsinstruktioner och detailjer.

(1) Anslutningskabeln som ar ansluten till en inomhusenhet (CN105) skall vara monterad vid inomhusenheten aller dess narhet.

Se installationshandboken for inomhusenheten när du sca montera gränssnittsenheten ① inuti en inomhusenhet. Montera inte gränssnittsenheten ② inuti inomhusenheten om inget namns om det.

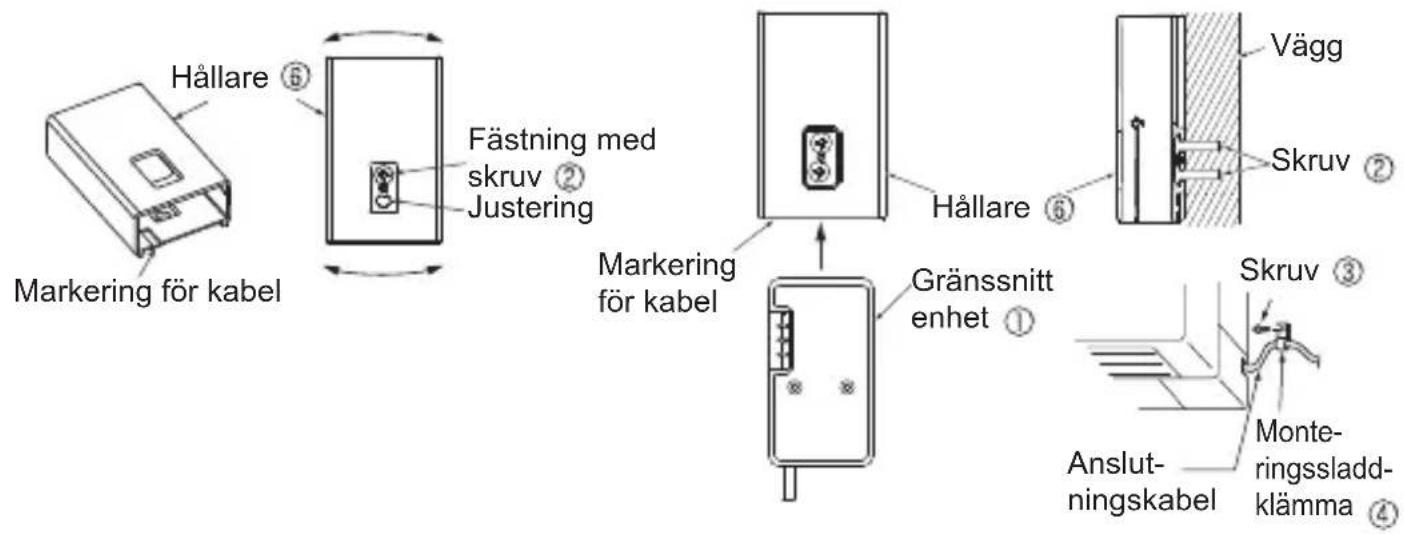

Vid montering pa vaggren

Gränsnittsenhetens ① kabelsida skall vara vänd nerāt.

Montera hällaren ⑥ pa vagggen sa att dess markingsfor kabeln ar vand neråt.
For in gransnittsenheten i hallaren 6 tills det klickar.

Obs: Dra at de ovre och sedan de andere skruvarna, justera hallaren och se till sa den sitter rakt med hjalp av det langa halet for den undre skruven.

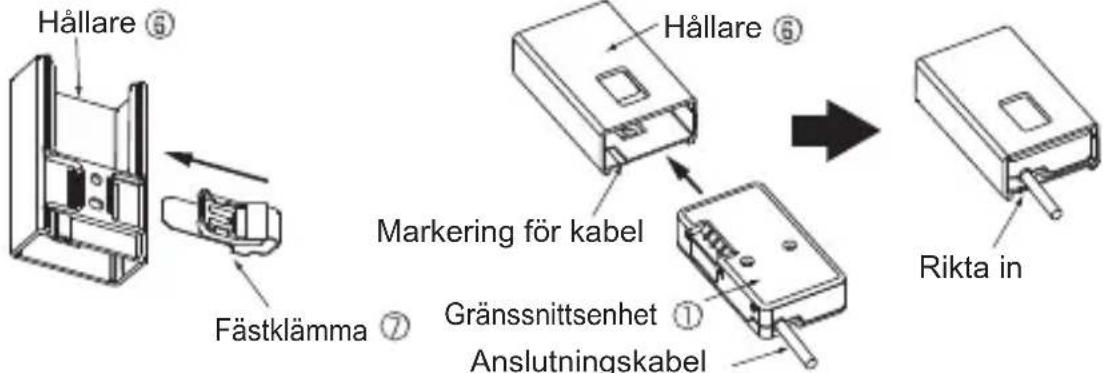

Vid montering på inomhusenhetens yttersida

• For in fastklamman ⑦ i hällaren ⑤ tills det klickar.
• For in granssnittsenheten ① i hallaren ⑥ tills det klickar.

Obs: När du für in gränsnittsenheten i hällaren, rikta in gränssnittsenhetens ①kabel med markeringen für kabeln på hällaren ⑥.

Annars kan det resultanta i latt lackage erler forsamring av prestandan.

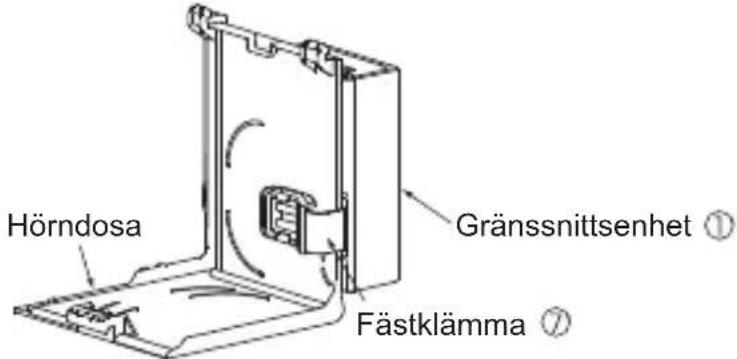

• For fästklamman over horndosans kant for att fästa gränsnittsenheten.

Obs: Montera gransssnittsenheten ① pa inomhusenhetens undersida om den inte kan monteras pa inomhusenhetens sida.

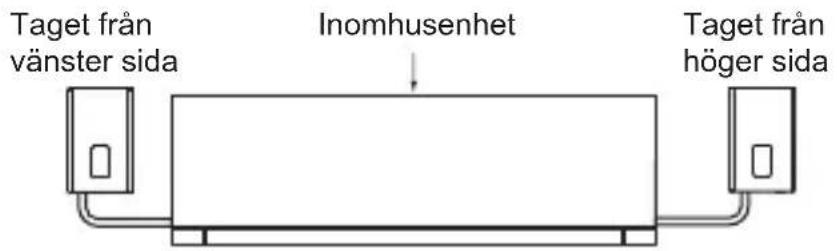

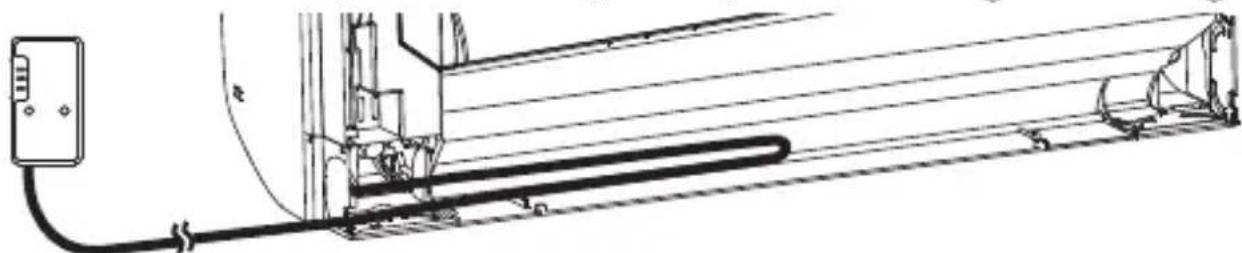

Exempel pa montering pa inomhusenhetens vänstra sida

Obs: Granssnittsenheter kan aven monteras pa inomhusenhets hogra sida.

Inomhusenhetens undersida

Inomhusenhetens sida

For att kolla LED-indikeringen after installing, ta bort gransnittsenheten fran hallaren

For in anslutningskabeln i utrymmet baktill pa encheten sa som visas pa bilden oven.

Led undan kabeln och se till sä den sitter fast.

Obs: Se till sa att anslutningskabeln inte blir fast pa aller mellan installationsplattan och vaggen, ell er mellan inomhusenheten och installationsplattan.

(2) Slå på strömbrytaren for luftkonditioneringen i rummet eller ATW-enheten och kolla sö att WI-Fi-gränsnittets LED-indikering ar ursprungsstatusen som visas till höger.

Utgangsstatus

ERR AV
NET AV
MODE AV
UNITBlinkar

Stalla in

Se SETUP QUICK REFERENCE GUIDE (INSTÄLLNINGSGUIDE MED SNABBREFERENS) (inkluderad i samma Förpackning) och INSTÄLLNINGSMANUAL für att se hur du ställer in om du ansluter till en router.

Gà till webbplatsen nedan for att lasa INSTÄLLNINGSMANUALEN.

Ingående spanning DC 12,7	V (från inomhusenhet)
Effektörbrukning MAX 2 W
Storlek H×B×D (mm) 79×44×	18,5
Vikt (g) 110 (inklusive kabel)
Effektnivå För sändare (MAX)	17,5 dBm @IEEE 802.11b
RF-kanal	1 kanal - 13 kanaler (2 412 - 2 472 MHz)
Radioprotokoll IEEE 802.11b/g/n (20)
Kryptering AES
Autentisering WPA2-PSK
Programvaruver XX.00
Kabellängd (mm) 2 040

For Forsakran on overensstammelse, gà till webbplatsen nedan. http://www.melcloud.com/Support
