Tittel	Beskrivelse
Enhetstype	Airconditioner
Kjølekapasitet	5,67 kW
Varmeeffekt	6,67 kW
Energi	Elektrisk
Kjølemiddeltype	R-32
Lydnivå	Stille, 19 dB(A) i nattmodus
Mål (Innendørsenhet)	800 x 290 x 215 mm
Mål (Utendørsenhet)	800 x 600 x 300 mm
Kontrollpanel	Trådløs fjernkontroll inkludert
Ekstra funksjoner	Økomodus, avfukting, ukentlig programmering
Installasjon	Anbefalt installasjon av fagperson
Vedlikehold	Vaskbare filtre, regelmessig rengjøring anbefales
Garanti	2 år på deler
Energiforbruk	Energiklasse A++
Vekt (Innendørsenhet)	10 kg
Vekt (Utendørsenhet)	40 kg

Ofte stilte spørsmål - MAC567IFE MITSUBISHI

Hvordan installerer jeg MITSUBISHI MAC567IFE?

Følg instruksjonene i installasjonsmanualen for å installere MITSUBISHI MAC567IFE. Sørg for at enheten står på en jevn og stabil overflate, og at alle elektriske tilkoblinger er korrekt utført.

Hva gjør jeg hvis enheten ikke slår seg på?

Sjekk at enheten er riktig koblet til en fungerende stikkontakt. Sørg også for at sikringen eller bryteren ikke har gått.

Hvordan justerer jeg temperaturen på MITSUBISHI MAC567IFE?

Bruk den medfølgende fjernkontrollen for å justere temperaturen. Trykk på "+" eller "-" knappene for å øke eller redusere ønsket temperatur.

Lager enheten lyd, er det normalt?

Et visst lydnivå er normalt under drift. Hvis lyden derimot er overdreven eller uvanlig, sjekk om enheten er riktig installert og om ingenting blokkerer viftene.

Hvordan rengjør jeg luftfilteret?

Slå av enheten og fjern frontpanelet. Ta ut luftfilteret og rengjør det med lunkent vann og mildt rengjøringsmiddel. Sørg for at det er helt tørt før du setter det tilbake.

Hva gjør jeg hvis luften ikke kommer ut ordentlig?

Sjekk om luftfilteret er skittent eller tilstoppet. Rengjør det om nødvendig. Sørg også for at luftventilene ikke er blokkert.

Hva er strømforbruket til MITSUBISHI MAC567IFE?

Strømforbruket varierer med bruken, men du kan se på energimerket på enheten for spesifikk informasjon om forbruket.

Hvordan tilbakestiller jeg enheten?

For å tilbakestille MITSUBISHI MAC567IFE, koble fra enheten i omtrent 10 minutter, og koble den deretter til igjen. Dette kan løse midlertidige problemer.

Hvor finner jeg brukermanualen?

Brukermanualen følger vanligvis med enheten. Du kan også laste den ned fra den offisielle Mitsubishi-nettsiden.

Hvordan kontakter jeg kundeservice for reparasjoner?

For å kontakte kundeservice, se Mitsubishi sin nettside for kontaktinformasjon til ditt lokale servicesenter.

BRUKSANVISNING MAC567IFE MITSUBISHI

[Forholdsregler ved installation]

AdvarseI

(Forkert handtering kan have alvorlige konsekvenser, herunder alvorlig personskade eller dodsfald).

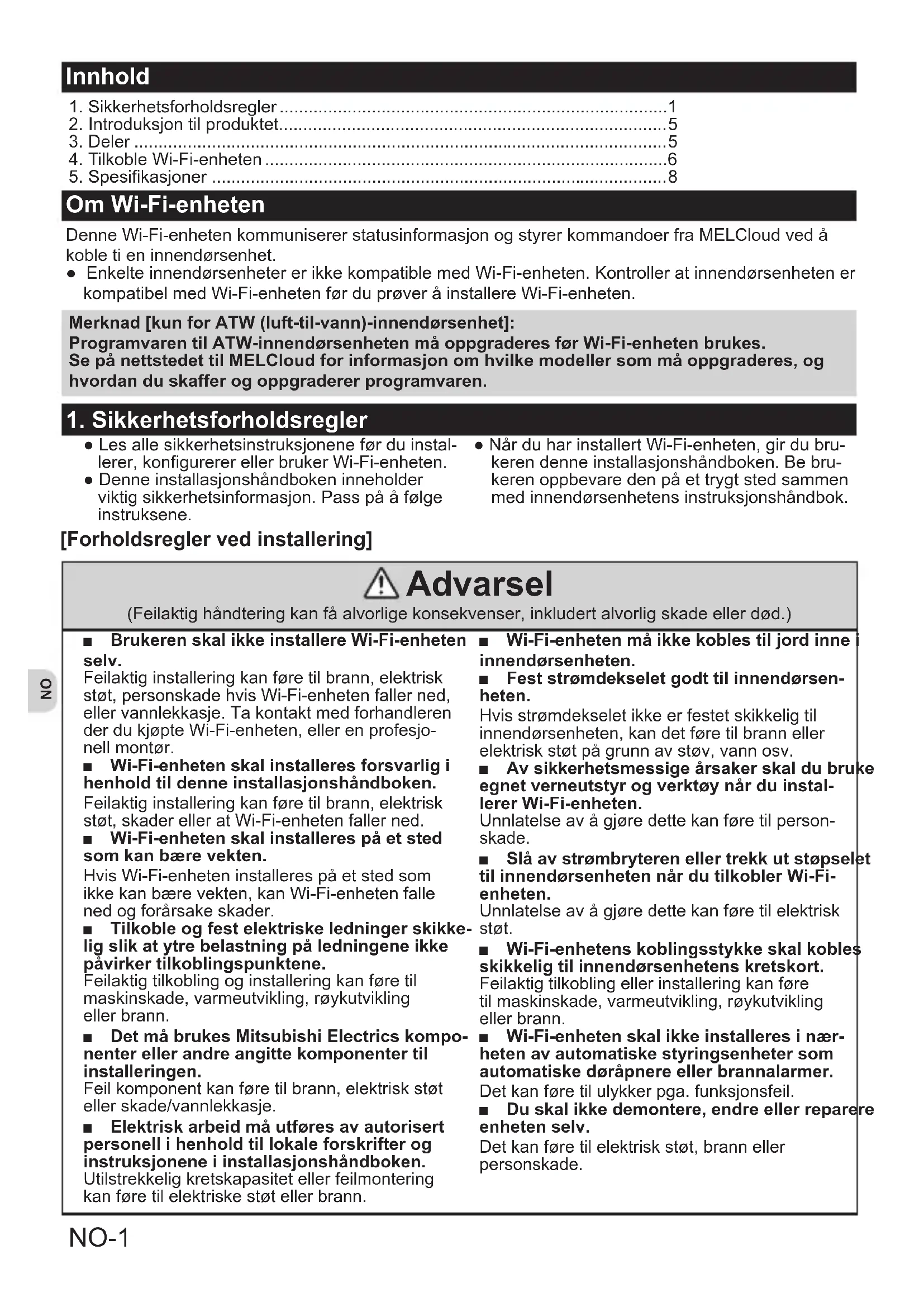

1. Sikkerhetsforholdsregler 1
2. Introduksjon til produit 5
   3.Deler 5
3. Tilkoble Wi-Fi-enheten 6
4. Spesifikasjoner 8

Om Wi-Fi-enheten

Denne Wi-Fi-enheten kommunisierer statusinformationjon og styrer kommandoer fra MELCloud ved Å koble ti en innendørsenhet.

• Enkelte innendørsenheter er/DDke kompatible med Wi-Fi-enheten. Kontroller at innendørsenheten er kompatibel med Wi-Fi-enheten for du prover a installere Wi-Fi-enheten.

Merknad [kun for ATW (luft-til-vann)-innendørsenhet]:

Programvaren til ATW-innendørsenheten ma oppgraderes for Wi-Fi-enheten brukes.

Se pa nettstedet til MELCloud for informasjon om hvilke modeller som mA oppgraderes, og

hvordan du skaffer og oppgraderer programvaren.

• Les alle sikkerhetsinstruktjone ffor du installerer, konfigurerer erller bruker Wi-Fi-enheten.
  Denne installasjönshändboken inneholder viktig sikkerhetsinformasjon.Pass pa a folge instruksene.

• Når du har installert Wi-Fi-enheten, gir du brukeren dette installasjonshändboken. Be brukeren oppbevare den på et trygt stedammen med innendørsenhetens instruksjonshändbok.

[Forholdsregler ved installing]

Advarsel

(Feilaktig handtering kan fã alvorlige konsekvenser, inkludert alvorlig skade ell er død.)

■ Brukeren skal ikke installere Wi-Fi-enhentensely.

Feilaktig installering kan fore til brann, elektrisk stot,個人skade hvis Wi-Fi-enheten faller ned, eller vannlekkasje. Ta kontakt med forhandleren der du kjopte Wi-Fi-enheten, eller en profesjonell montør.

Wi-Fi-enheten skal installeres forsvarlig i henhold til davoninstallasjonshandboken.

Feilaktiginstallingkanforetilbrann,elektrisk stot,skaderelleratWi-Fi-enhetenfallerned.

Wi-Fi-enheten skal installeres pa et sted som kan bare vekten.

Hvis Wi-Fi-enheten installereres pa et sted som\ ikke kan bære vekten, kan Wi-Fi-enheten falle\ ned og forårsake skader.

Feilaktig tlikobling og installering kan.fore til maskinskade, varmeutvikling, røy kutvikling eller brann.

Det mä brukes Mitsubishi Electronics komponenter aller andre angitte komponenter til installeringen.

Feil komponent kan fore til brann, elektrisk stot eller skade/vannlekkasje.

■ Elektrisk arbeid mä utføres av autorisert personell i henhold til lokale forskritter og instruksjonene i installationsjönshändboken.

Utilstrekkelig kretskapasitet aller feilmontering kan fore til elektriske stot aller brann.

Wi-Fi-enhetenmökkekoblestiljordinninnendørsenheten.
Fest strømdekselet godt til innendørsen-heten.

Hvis strømdekselet ikke er festet skikkelig til innendørsenheten, kan det före til brann eller elektrisk støt på grunn av støv, vann osv.

Av sikkerhetsmessige arsaker skal du bruke egnet verneutstyr og verktoy nár du installerer Wi-Fi-enheten.

Unnlatelse av a gjore dette kan fere til personskade.

Slå av strombryteren eller trekk ut stopselet til innendørsenheten nár du tilkobler Wi-Fi-enheten.

Unnlatelse av a gjore dette kan.fore til elektrisk stot.

Wi-Fi-enhetens koblingsstykke skal kobles skikkelig til innendørsenhetens kretskort.

Feilaktig tlikobling eller installering kan fore til maskinskade, varmeutvikling, røykutvikling eller brann.

Wi-Fi-ehhen skal ikke installereres iær-heten av automatiske styringsenheter som automatiske dørånpere eller brannalarmer.

Det kan fere til ulykker pga. funksjonsfeit.

Du skal不解 demontere, endre eller reparere enhanceselv.

Det kan.fore til elektrisk stot,brann ellers personskade.

Advarsel (Feilaktig händtering kan få alvorlige konsekvenser, inkludert alvorlig skade eller død.)
■IkkeBrukWi-Fi-enheteninærhenetav medisinsk elektrisk utstyrEllerpersonemedisinskeapparater sompacemakerellintern defibrillator.Det kanforallsakeenulykke somfolge av funk-sjonsfeil i det medisinskeutstyretellenerheten.	■Dette utstyretskalinstalleres og betjenes med en minimumsavstandp20cm mellomenhetenogbrukerenelltilskuerne.

Forsiktig (Feilaktigalandtering kan få konsekvenser, bl.a. personskader eller skader på bygningen.)

■ Du bør forhindre skader fra statisk elektrisitet ved à berøre enærlikgende metallgjenstand for à lade ut den statiske elektrisiteten För du berører Wi-Fi-enheten. Statisk elektrisitet fra mennesker kan skade Wi-Fi-enheten. ■ Ikke installer Wi-Fi-enheten på steder med mye damp, slick som på badet. Unngå steder der det spruter vann, eller der det finnes kondens på veggene. Installering på slike steder kan före til elektriske støt, eller funksjonssvikt. ■ Ikke installer Wi-Fi-enheten på steder med direkte sollys eller der omgivelsestempo-raturen er 40 °C aller mer, eller 0 °C aller under. Direkte sollys og høye eller lave omgivel-sestemperaturer kan före til at Wi-Fi-enheten blur deformert aller ødelagt.

■ Skal ikkeBrukes i spesielle miljøer. Bruk på steder med mye olje (inkludert maskinolje), damp, eller svovelsyregass kan före til alvorlige reduksjoner i funksjonaliteten, samt skade på delene. ■ Slå av strømtilkoblet utstyr+när du utfører bygge-ller elektriske monteringsarbeider. Hvis du ikke slår av strømtilforselen til det tilko-blede utstyret, kan det före til funksjonsfeit aller svikt i Wi-Fi-enheten aller tilkoblet utstyr. ■ Tilkoblingskabelenmökkevinei direkte kontakt med rørene. ■ IkkeBruk Wi-Fi-enheten iærheten av andre trådloseenheter, mikrobølgeovner, trådlosetelefoner ullafskaskiner. Det kan före til funksjonsfeit. ■ Ikkeinstaller Wi-Fi-enheten der hvor barn kan näden. Det kan före til personskade.

[Forholdsregler nár du konfigurerer eller bruker Wi-Fi-enheten]

Trekk stopselet ut av stopselet.

Advarsel (Feilaktig handtering kan fã alvorlige konsekvenser, inkludert alvorlig skade aller ød.)
	■ Brukeren skal ikke demontere, endre eller reparere encheten selv.Det kan.fore til elektrisk støt, brann eller personskade.		■ Du skal ikke berøre Wi-Fi-enheten med ∀te hender.Det kan.fore til skade på encheten, elektrisk støt aller brann.
	■ Dette apparatet er ikke beregnet på äBrukes av personer (herunder barn)med reduserte fysisiske eller mentaleevner, eller nedsatte sanseevner, uller mangel på erfaring og kunnskap, medminde de har vært under oppsyn uller fätt opplæring av bruk av apparatet aven person som med ansvar for deres sikkerhet.		■ Du skal ikke sprute vann på Wi-Fi-enheten eller bruke den på badet.Det kan.fore til skade på encheten, elektrisk støt aller brann.
	■ Barn skal holds under oppsyn slick atde ikke leker med utstyret.		■ Brukeren skal ikke installere Wi-Fi-enheten selv.Feilaktig installmentering kan fore til brann,elektrisk støt aller personskader hisviWi-Fi-enheten faller ned. Ta kontakt medforhandleren der du kjopte Wi-Fi-enherten, uller en profesjonell montør.
	■ Dette utstyret kanBrukes av barn fra8år og oppover og av personer medreduserte fysisiske, sensoriske ullermentale evner uller med manglendeerfaring uller kunnskap, hvis de urnder oppsyn uller har fätt instruksjoni sikker bruk av utstyret og forstarfarene som er involvert.		■ Hvis Wi-Fi-enheten faller ned uller hvisholderen uller kabelen er blitt skadet,skal du trekke ut stopselet ulla AVstrømbryteren.Det kan fore til brann uller elektrisk støt.Kontakt forhandleren.
	■ Barnmökkele med apparatet.Rengjöring ogbrukenvedlikeholdmökkejøres av barn uten tilsyn.		■ Hvis det skjer noe unormalt (slik somrøylukt),mödu stanse innendørsen-heten og trekke ut stopselet ullaAV strømbryteren.Hvis du fortsetter á bruke encheten hvisnoe unormalt har oppstätt,kan det foretil funksjonsfeil,brann uller elektrisk støt.I slike tilfeller skal du ta kontakt medforhandleren.
	■ IkkeBruk Wi-Fi-enheten i nærhen avmedisinsk elektrisk utstyr ullerpersoner med medisinske apparater sompacemaker ullernintern defibrillator.Det kanforall sake en ulykke somfolgeav funksjonsfeil i det medisinske utstyreteller encheten.
	■ Wi-Fi-enheten skaliburke installeresi nærhen av automatiske styrings-enheter som automatiske dørapnerellerbrannalarmer.Det kan fore til ulykker pga. funksjonsfeil.
Forsiktig (Feilaktigalandtering kan få konsekvenser, bl.a. personskader eller skader på bygningen.)
○	■Ikke installer Wi-Fi-enheten der hvor barn kan nå den. Det kan före til personskade.	○	■IkkeBrukWi-Fi-enheteniærheten avandretrådløseenheter,mikro- bølgeovner,trådløsetelefonerllerfaksmaskiner.Det kan före til funksjonsfeil.
	■Du skal ikke stå på en ustødig gar- dintrapp'när du skal konfigurere uller rengjørde Wi-Fi-enheten. Det kan före til personskade hvis du faller ned.

[Forholdsregler nár du installerer, konfigurerer eller bruker Wi-Fi-enheten]

Merk

■ Kontroller at ruteren støtter innstillingen for WPA2-AES-kryptering før du begyinner Å instalere Wi-Fi-enheten. ■ Sluttbrukeren skal lese gjennom og godta vilkårene for Wi-Fi-tjenesten før installering av Wi-Fi-enheten. ■ Det kan+vare behov for en ruter for Å fullføre tlikoblingen av Wi-Fi-enheten til Wi-Fi-tjenesten.

■ Wi-Fi-enheten vil ikke starte overføringen av driftsdata fra systemet før sluttbrukeren har registrett seg og godtatt vilkårene for Wi-Fi-tjenesten. ■ Wi-Fi-enheten skal ikke installereres og kobles til et Mitsubishi Electric-system som skal gi driftsnødvendig kjøling erller oppvarming. ■ Skriv ned modellinformationsjon og annet på siste side, «Setting information (Informasjon om innstilling)», nrå du installerer Wi-Fi-enheten.

Mitsubishi Electronics Wi-Fi-enhet er konstruert for Å kommunisere med Mitsubishi Electronics MELCloud Wi-Fi-tjeneste.

Tredjeparts Wi-Fi-enheter kan/DDke kobles til MELCloud. Mitsubishi Electric er/DDke ansvarlig for (i) reduset ytelse for et system erller produkt; (ii) system- eller produktceil; erler (iii) tap erller skade på et system erller produkt; som er forårsaket av erller oppstår som følge av tilkobling til og/eller bruk av en tredjeparts Wi-Fi-enhet erller en tredjeparts Wi-Fi-tjeneste med utstyr fra Mitsubishi Electric.

Du finner den nyeste informasjonen om MELCloud fra Mitsubishi Electric Corporation paa www.MELCloud.com

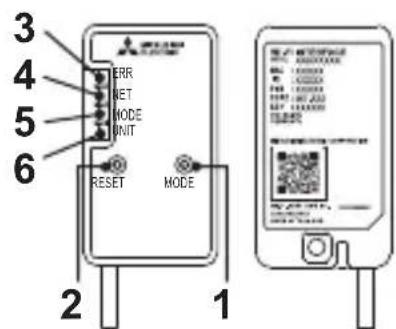

2. Introduksjon til produitet

Nr.	Artikkel Beskrivelse
1M	ODE (MODUS)-knapp Velger	modus.
2	RESET (TILBAKESTALLING)-knapp	Tilbakestiller systemet og ALLE innstillinger.
3ERR (FEIL)-LED (oransje) Viser	status for nettverksfeit.
4NET (NETT)-LED (grønn) Viser	nettverksstatus.
5	MODE (MODUS)-LED (oransje)	Viser status for tilgangspunk-tets modus.
6UNIT (ENHET)-LED (grønn)	Viser innendørsenhetensstatus.

• MODE (MODUS)-knappen brukes til a velge modus ved konfigurasjoner.

När Wi-Fi-enheten tilbakestilles til fabrikinnstillingene, vil ALL konfigurasjonsinformasjon gå tapt. Tenk deg godt om før du bruker dette funksjonen.

3.Deler

①	Enhet (med tikkoblingskabel)		1	④	Monteringsklemme til ledning		1
②	Festeskrue for ⑥ 3,5 × 16 mm		2	⑤	Feste (til bunting av led- ninger)		1
③	Festeskrue for ④ 4 × 16 mm		1	⑥	Holder		1
				⑦	Klemme		1

4. Tilkoble Wi-Fi-enheten

(For detaljer om hvert system, se den relevante bruksanvisningen.)

Slå av strømbryteren til klimaanlegget eller ATW-enheten før du kobler kabelen til innendørsenheten. Du finner mer informasjon og instruksjoner om tilkoblingen i installationsjonshandboken for hver modell.

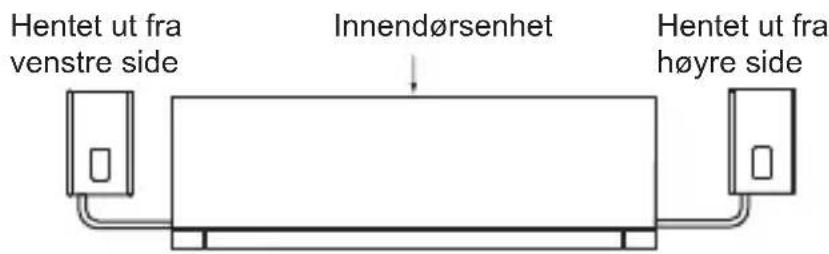

(1) Tilkoblingskabelen for innendørsenheten (CN105) skal monteres på erler rett ved sider av innendørsenheten.

Se i installasjonshandboken til innendørsenheten hvis du skal installerere enheteninni eninnendørsenhet. Du ma ikke installere enheteninni innendørsenheten hvis dette ikke ernevnt.

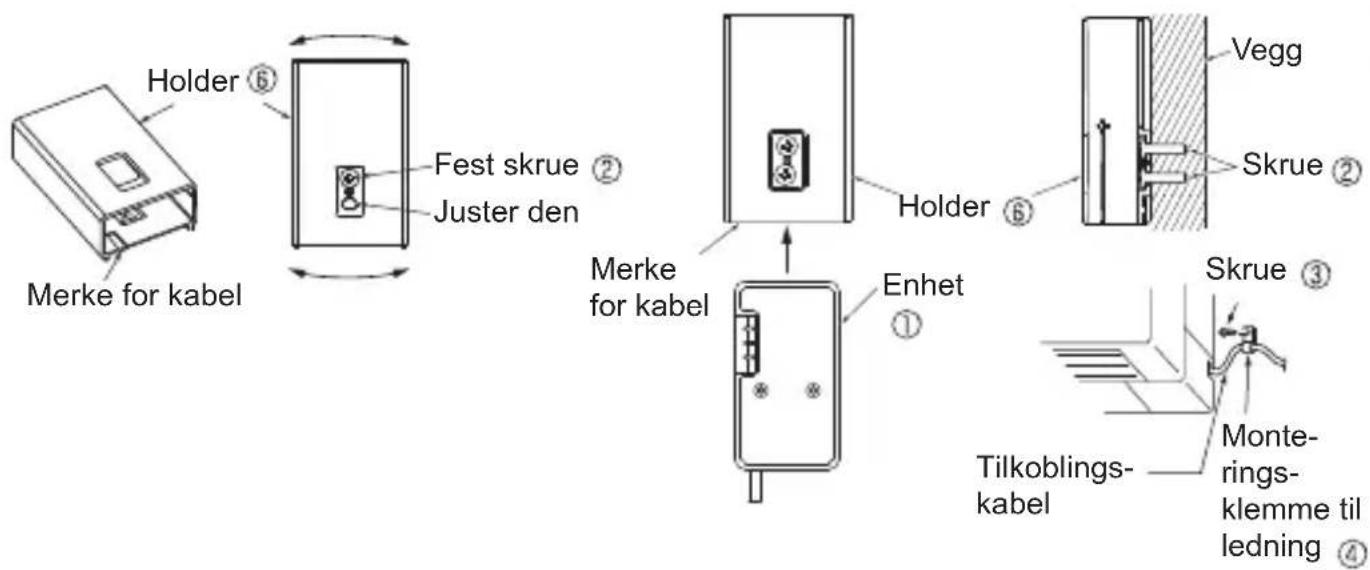

Ved veggmontering

Kabelsiden på encheten ① skal vende nedover.

Monter holderen ⑥ pa veggen slick at merket for kablene vender nedover.
- Plasser encheten ① i holderen ⑥ til den klikker pa plass.

Merk: Stram den overste og deretter den nederste skruen. Plasser holderen ⑥ i vater ved hjelp av det avlange hullet for den nederste skruen.

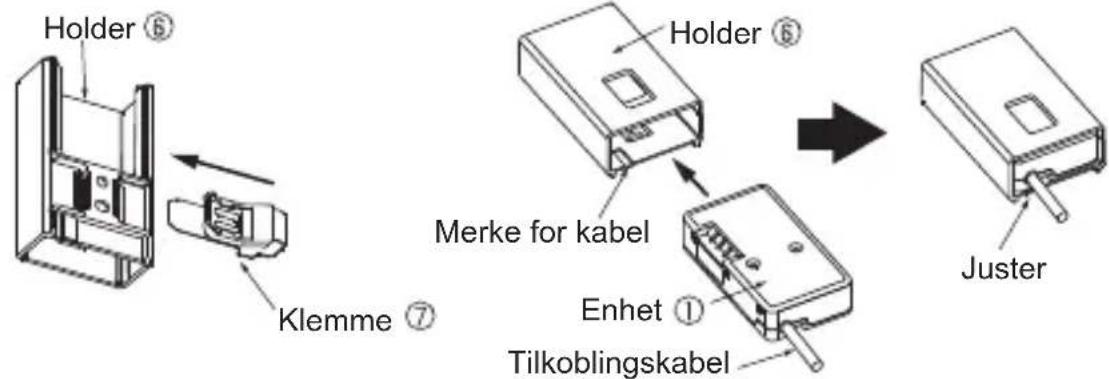

Ved montering utvendig på innendørsenheten

• Plasser klemmen i holderen til den klikker pape class.
• Plasser encheten i holderen ⑥ til den klikker pa plass.
  Merk: När du plasserer encheten i holderen, skal du justere enchetens ① kabel etter merket for kabelen pa holderen ⑥.

Ellers kan det fere til lyslekkasje aller svekket synlight.

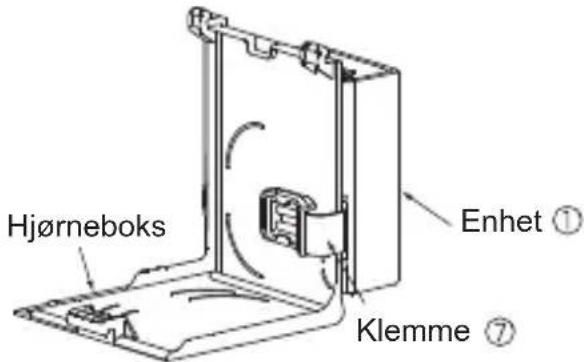

Dra klemmen over kanten pa hjørneboksen for a feste enheten

Merk: Monter enchoten ① på undersiden av innendørsenheten hvis den ikke kan monteres på sider.

Eksempel på montering på venstre side av innendørsenheten

Merk: Enheten ① kan ogsa monteres pa hyre side av innendørsenheten.

Undersiden av innendørsenheten

Siden av innendarsenheten

Nar du skal kontrollere LED-indikasjonen etter konfigurering, fjerner du encheten ① fra holderen 6

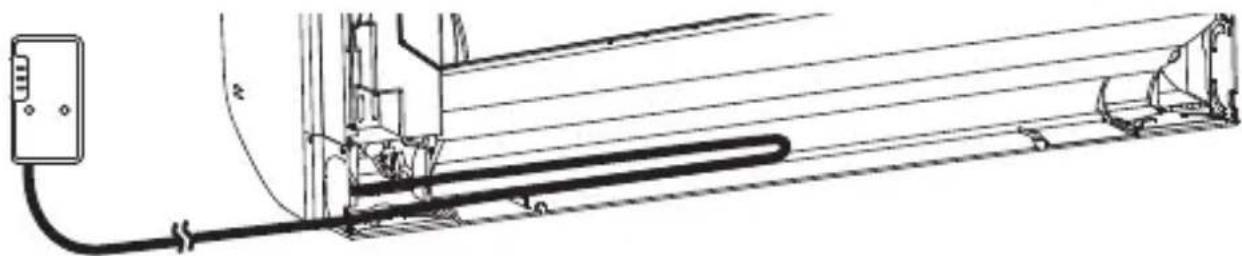

Plasser tilkblingskabelen i rommet bak pa encheten, som vist pa tegningen over.

Merk: Pass på at tilkoblingskabelen ikke blir sittende fast på eller mellom installasjonsplaten og veggen, eller mellom innendørsenheten og installasjonsplaten.

Ellers kan tilkoblingskabelen bli skadet sik at det oppstár kommunikasjonsproblemer.

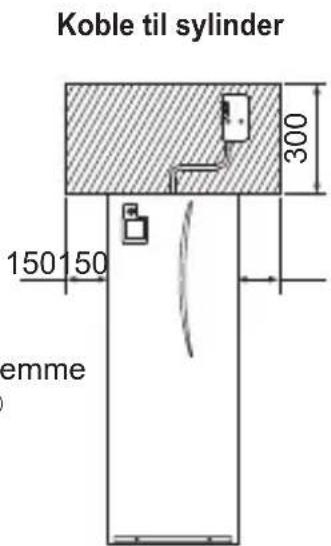

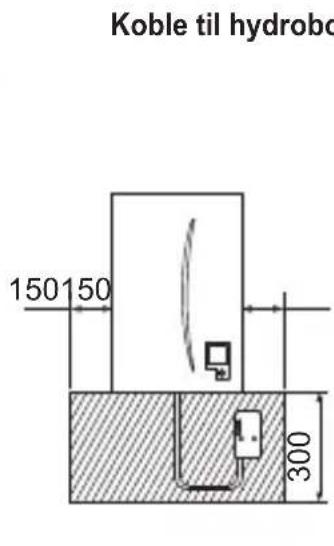

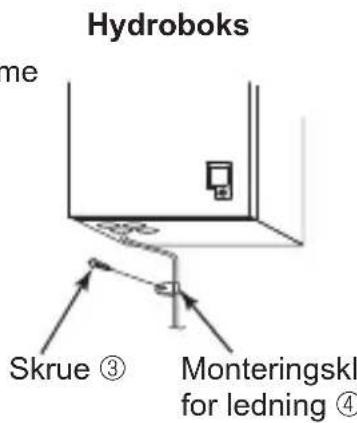

Monteres pa samme mate som klimaanlegg for rom. Se «Ved veggmontering» pa side 6.

(2) Slå på strømbryteren til klimaanlegget eller ATW-enheten, og kontROLLER at LED-indikasjonden til Wi-Fi-enheten går over til opprinnelig status, som vist til høyre.

Opprinnelig status

ERR AV

NET AV

MODE AV

UNIT Binker

Konfigurere

Se i SETUP QUICK REFERENCE GUIDE (KONFIGURASJONSVEILEDNING) (folger med i samme eske) og KONFIGURASJONSHANDBOK om hvordan du konfigurerer for a koble til ruteren.

Du finner KONFIGURASJONSHANDBOKEN pa nettsiden nedenfor.

Du finner Brukerhandbok for MELCloud pa nettsiden nedenfor.
