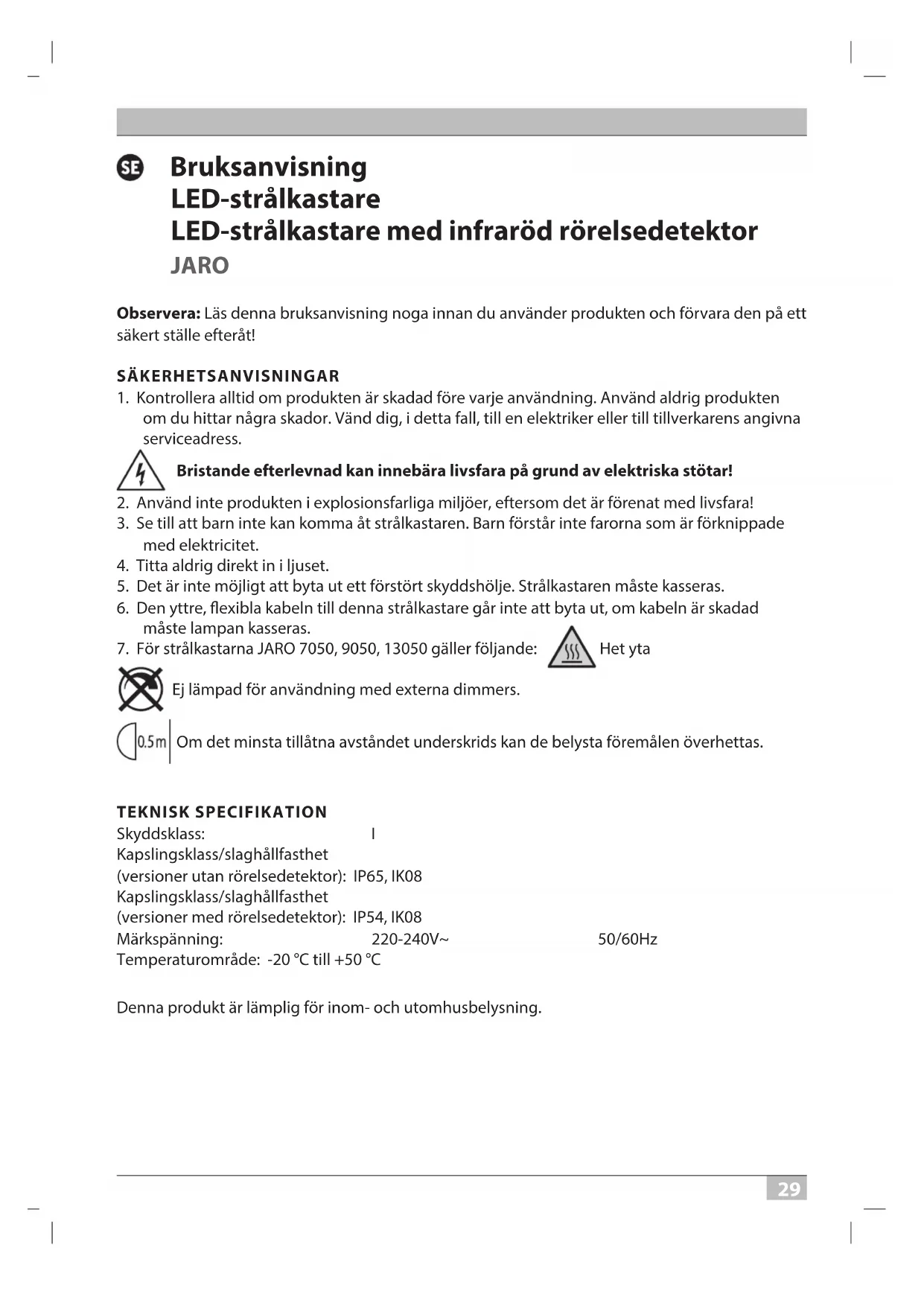

BRUKSANVISNING JARO 3050 P BRENNENSTUHL

1. Kontrollera alltid om produkten är skadad före varje användning. Använd aldrig produkten

om du hittar några skador. Vänd dig, i detta fall, till en elektriker eller till tillverkarens angivna serviceadress. Bristande efterlevnad kan innebära livsfara på grund av elektriska stötar!

2. Använd inte produkten i explosionsfarliga miljöer, eftersom det är förenat med livsfara!

3. Se till att barn inte kan komma åt strålkastaren. Barn förstår inte farorna som är förknippade

5. Det är inte möjligt att byta ut ett förstört skyddshölje. Strålkastaren måste kasseras.

6. Den yttre, exibla kabeln till denna strålkastare går inte att byta ut, om kabeln är skadad

måste lampan kasseras.

7. För strålkastarna JARO 7050, 9050, 13050 gäller följande:

Het yta Ej lämpad för användning med externa dimmers. Om det minsta tillåtna avståndet underskrids kan de belysta föremålen överhettas. TEKNISK SPECIFIKATION Skyddsklass: I Kapslingsklass/slaghållfasthet (versioner utan rörelsedetektor): IP65, IK08 Kapslingsklass/slaghållfasthet (versioner med rörelsedetektor): IP54, IK08 Märkspänning: 220-240V~ 50/60Hz Temperaturområde: -20 °C till +50 °C Denna produkt är lämplig för inom- och utomhusbelysning. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 29 27.03.2021 16:10:493030 Bruksanvisning JARO MONTERING OCH ANSLUTNING TILL STRÖMFÖRSÖRJNINGEN 10 – 50 W se bilderna på sidorna 4, 7 och 8

1. Före installationen ska man alltid bryta strömförsörjningen

2. Monteringsläge: Det bästa är om man fäster strålkastaren med väggfästet. Strålkastaren får

inte monteras högre upp än 3 m

Rekommenderad monteringshöjd för modeller med rörelsedetektor 2,5 m. Det är möjligt att vinkla strålkastaren nedåt och uppåt.

3. Ta bort strålkastarens fästbygel

4. Markera borrhålens läge för att fästa fästbygeln och borra lämpliga hål i väggen

Fäst bygeln med passande skruvar i väggen.

7. Fäst strålkastaren i fästbygeln.

till ingångskontaktens anslutning (N = blå kabel, jordningssymbol = grön/gul kabel, L = brun kabel).

9. Skjut på hylsorna enligt

på ingångskontakten och dra åt dem. Kontrollera att båda hylsorna är tillräckligt åtdragna – på detta sätt säkerställer man tillräcklig tätning.

10. Montera tillbaka fästbygeln på strålkastaren.

11. Ställ in lampan i önskat läge och dra åt bygelskruvarna.

12. Slå på strömmen igen

MONTERING OCH ANSLUTNING TILL STRÖMFÖRSÖRJNINGEN 80 – 150 W se bilderna på sidorna 5 och 6 Monteringsläge: Det bästa är om man fäster strålkastaren med väggfästet. Installationshöjden får inte överskrida 3 m

Man kan luta lampan 90° nedåt och 45° uppåt

1. Före installationen ska man alltid bryta strömförsörjningen

på baksidan och lossa tryckplattan

genom kopplingsdosans ledningsrör och förbind kopplingsdosans kardeler enligt markeringarna N och L

4. Sätt fast tryckplattan och skruva fast kopplingsdosan

5. Ta bort strålkastarens fästbygel

6. Markera borrhålens läge

för att fästa fästbygeln och borra lämpliga hål i väggen. Fäst bygeln med passande skruvar i väggen

7. Fäst strålkastaren i fästbygeln

8. Ställ in önskat läge för strålkastaren och dra åt bygelskruvarna

9. Slå på strömmen igen

20P114 LED Strahler Jaro PIR 0533228 210327.indd 30 27.03.2021 16:10:493131 JARO Bruksanvisning FUNKTIONSBESKRIVNING (gäller endast versioner med rörelsedetektor) Den här strålkastaren har en infraröd sensor. Den slås på automatiskt när den märker av rörelser i omgivningen. Försök att inte rikta rörelsedetektorn mot simbassänger, utgående varmluft, luftkonditioneringsapparater eller föremål som utsätts för kraftiga temperaturväxlingar. Rikta inte in rörelsedetektorn mot träd eller buskar eller platser där det ofta kan nnas husdjur. Det är möjligt att antingen luta rörelsedetektorn i vågrätt läge åt höger eller vänster eller i lodrätt läge uppåt eller nedåt. När man sätter fast strålkastaren ska man observera att strålkastaren reagerar mest på rörelser som sker tvärs över upptagningsområdet och minst på rörelser direkt mot enheten.

STÄLLA IN RÖRELSEDETEKTORN PIR

Det nns tre reglage på rörelsedetektorns baksida

TIME – tidsinställning (vänster): Med hjälp av det här reglaget ställer du in valfri inkopplingstid på mellan ca 10 sekunder och 5 minuter efter att den senaste rörelsen blev registrerad. När man vrider medsols på TIME- reglaget förkortas tiden, medan den förlängs när man vrider motsols. LUX – ljusinställning (sol- och månsymbol till höger)

Med hjälp av ljusinställningen avgörs det från och med vilken ljusstyrka strålkastarens sensor slås på. Läget (solsymbol) anger att sensorn är igång på dag- och nattetid, vid det andra läget (månsymbol) arbetar endast sensorn på natten. Ställ inte in förrän den omgivande ljusstyrkan har uppnåtts. Vrid ljusinställningsreglaget, så att det hamnar helt och hållet på symbolen (måne). Vrid reglaget försiktigt mot symbolen (sol) tills strålkastaren på grund av en rörelse slås på. Nu slås strålkastaren på med den inställda ljusstyrkan så fort den känner av en rörelse. SENS – inställning av känsligheten (mitten)

Hur känslig sensorn är beror på omgivningstemperaturen. Ju lägre omgivningstemperatur, desto känsligare rörelsedetektor. Sensorn är känsligast när SENS-reglaget är helt och hållet vridet i riktning (+). Rörelsedetektor: passiv infraröd sensor (PIR) Täckning: upp till 10 m/upp till 120° (vågrätt)

Tidsinställning: ca 10 sek. upp till 5 min. Omgivande ljusstyrka: 0 – 2 000 lux Känslighet: 3 till 10 m beroende på monteringsställe

20P114 LED Strahler Jaro PIR 0533228 210327.indd 31 27.03.2021 16:10:493232 Bruksanvisning JARO UNDERHÅLL VARNING! Lampan innehåller inga komponenter som behöver underhållas. Det är inte möjligt att byta ut den här lampans ljuskälla. När ljuskällan har uppnått slutet av sitt serviceliv måste man byta ut hela lampan. Ljusarmaturen får inte öppnas. RENGÖRING Koppla från strålkastaren från elnätet innan den rengörs. Använd inga lösningsmedel, frätande rengöringsmedel eller liknande. Vid rengöring skall endast en torr eller lätt fuktad trasa användas. AVFALLSHANTERING Hantera elektronisk utrustning miljövänligt! Elektronisk utrustning hör inte hemma i hushållsavfallet! Enligt europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning måste uttjänta elektriska enheter samlas in separat och återvinnas på ett miljövänligt sätt. Alternativa bortskaningsmöjligheter för uttjänt utrustning hittar du hos din kommunala förvaltning.
