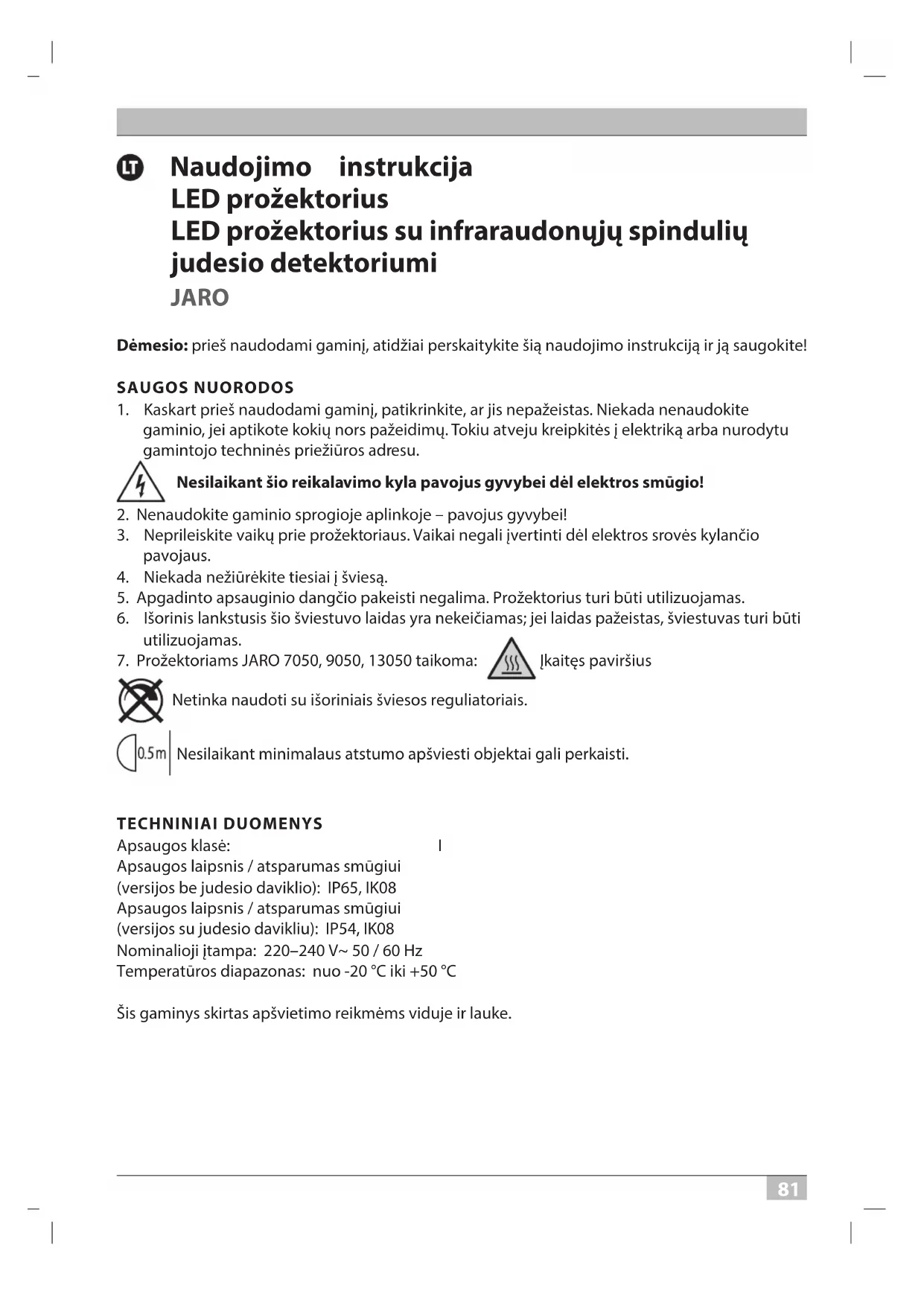

NAUDOJIMO INSTRUKCIJA JARO 3050 P BRENNENSTUHL

1. Kaskart prieš naudodami gaminį, patikrinkite, ar jis nepažeistas. Niekada nenaudokite

gaminio, jei aptikote kokių nors pažeidimų. Tokiu atveju kreipkitės į elektriką arba nurodytu gamintojo techninės priežiūros adresu. Nesilaikant šio reikalavimo kyla pavojus gyvybei dėl elektros smūgio!

2. Nenaudokite gaminio sprogioje aplinkoje – pavojus gyvybei!

3. Neprileiskite vaikų prie prožektoriaus. Vaikai negali įvertinti dėl elektros srovės kylančio

4. Niekada nežiūrėkite tiesiai į šviesą.

5. Apgadinto apsauginio dangčio pakeisti negalima. Prožektorius turi būti utilizuojamas.

6. Išorinis lankstusis šio šviestuvo laidas yra nekeičiamas; jei laidas pažeistas, šviestuvas turi būti

Įkaitęs paviršius Netinka naudoti su išoriniais šviesos reguliatoriais. Nesilaikant minimalaus atstumo apšviesti objektai gali perkaisti. TECHNINIAI DUOMENYS Apsaugos klasė: I Apsaugos laipsnis / atsparumas smūgiui (versijos be judesio daviklio): IP65, IK08 Apsaugos laipsnis / atsparumas smūgiui (versijos su judesio davikliu): IP54, IK08 Nominalioji įtampa: 220–240 V~ 50 / 60 Hz Temperatūros diapazonas: nuo -20 °C iki +50 °C Šis gaminys skirtas apšvietimo reikmėms viduje ir lauke. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 81 27.03.2021 16:10:558282 Naudojimo instrukcija JARO MONTAVIMAS IR PRIJUNGIMAS PRIE ELEKTROS MAITINIMO TINKLO 10 – 50 W skatīt attēlos no 4, 7 un 8 lappusei

1. Prieš įrengimą visuomet išjunkite maitinimo įtampą

2. Montavimo padėtis: Prožektorių idealiu atveju reiktų tvirtinti sieniniu laikikliu.

Prožektorių reikia montuoti žemiau nei 3 m aukštyje

. Rekomenduojamas modelių su judesio detektoriumi montavimo aukštis – 2,5 m. Prožektorių galima palenkti žemyn ir aukštyn.

3. Pašalinkite laikančiąją apkabą nuo prožektoriaus

4. Pažymėkite gręžtinių skylių padėtį, kad pritvirtintumėte laikančiąją apkabą, ir išgręžkite

. Tinkamais varžtais pritvirtinkite apkabą prie sienos.

5. Atidarykite jungiamąjį kištuką

6. Išveskite jungiamąjį laidą per sandariklį turinčias kištuko movas

7. Pritvirtinkite prožektorių prie laikančiosios apkabos.

prie įėjimo kištuko sietyno gnybto (N = mėlynas kabelis, įžeminimo ženklas = žalias/geltonas kabelis, L = rudas kabelis).

9. Užmaukite movas, kaip pavaizduota

, ant įėjimo kištuko, ir tvirtai prisukite. Įsitikinkite, kad abi movos yra pakankamai tvirtai prisuktos – taip bus užtikrintas pakankamas sandarinimas.

10. Vėl primontuokite laikančiąją apkabą prie prožektoriaus.

11. Nustatykite pageidaujamą žibinto padėtį ir priveržkite apkabinius varžtus.

12. Vėl įjunkite maitinimo įtampą

MONTAVIMAS IR PRIJUNGIMAS PRIE ELEKTROS MAITINIMO TINKLO 80 – 150 W skatīt attēlos no 5 un 6 lappusei Montavimo padėtis: Prožektorių idealiu atveju reiktų tvirtinti sieniniu laikikliu. Prožektorių reikia tvirtinti ne didesniame kaip 3 m aukštyje

Lempas galima pakreipti 90° kampu į apačią ir 45° kampu į viršų

1. Prieš įrengimą visuomet išjunkite maitinimo įtampą

2. Prijungimo dėžutę

prisukite prie užpakalinės pusės ir atlaisvinkite prispaudimo plokštę

prakiškite per prijungimo dėžutės įvadinį vamzdelį ir prijungimo laido gyslas prijunkite atsižvelgdami į N ir L

4. Prisukite tvirtinimo plokštę ir prie jos priveržkite prijungimo dėžutę

5. Pašalinkite laikančiąją apkabą nuo prožektoriaus

6. Pasižymėkite gręžimo angų

padėtį, kurios bus naudojamos pritvirtinti laikančiąją apkabą, ir sienoje išgręžkite atitinkamas angas. Apkabą tinkamais varžtais prisukite prie sienos

7. Prožektorių pritvirtinkite prie laikančiosios apkabos

8. Nustatykite norimą prožektoriaus padėtį ir tvirtai prisukite laikančiosios apkabos varžtus

9. Vėl įjunkite maitinimo įtampą

(tik versijoms su judesio detektoriumi) Šis prožektorius turi infraraudonųjų spindulių jutiklį. Jis automatiškai įsijungia, kai jutiklis aplinkoje nustato judesius. Judesio detektoriaus geriau nekreipkite į baseinus, karšto oro ištraukiklius, oro kondicionierius ar objektus, kuriuos veikia stiprūs temperatūros svyravimai. Venkite judesio detektorių kreipti į medžius, krūmus ar vietas, kuriose dažnai gali būti naminių gyvūnų. Judesio detektorių galima pasukti horizontaliai į dešinę ir į kairę, ir palenkti vertikaliai aukštyn ir žemyn. Pritaisydami prožektorių atsižvelkite į tai, kad judesio detektorius jautriausiai reaguoja į judesius skersai per jo aprėpties lauką, ir mažiausiai jautrus yra judesiams tiesiai prietaiso link.

JUDESIO DETEKTORIAUS PIR NUSTATYMAS

Galinėje judesio detektoriaus pusėje yra trys reguliatoriai

TIME – trukmės nustatymas (iš kairės): Šiuo reguliatoriumi galite pasirinkti bet kokią įjungimo trukmę nuo maždaug 10 sekundžių iki 5 minučių, po to, kai buvo užksuotas paskutinis judesys. TIME reguliatorių sukant pagal laikrodžio rodyklę, trukmė mažėja, prieš laikrodžio rodyklę – mažėja. LUX – šviesos nustatymas (saulės ir mėnulio simbolis, iš dešinės)

Šviesos nustatymu pasirenkama, nuo kokio šviesumo jutiklis įjungia prožektorių. Padėtis (saulės simbolis) rodo, kad jutiklis veikia dieną ir naktį, padėtyje (mėnulio simbolis) jutiklis veikia tik naktį. Norėdami nustatyti, palaukite, kol bus pasiektas pageidaujamas aplinkos šviesumas. Pasukite šviesos nustatymo reguliatorių iki galo prie simbolio (mėnulis). Lėtai sukite reguliatorių simbolio (saulė) kryptimi tol, kol prožektorius įsijungs dėl judėjimo. Dabar prožektorius įsijungs nuo nustatyto šviesumo, aptikęs judėjimą. SENS – jautrumo nustatymas (per vidurį)

Jutiklio jautrumas priklauso nuo aplinkos temperatūros. Kuo žemesnė aplinkos temperatūra, tuo didesnis yra judesio detektoriaus jautrumas. Jutiklis yra jautriausias, kai SENS reguliatorius iki galo pasukamas (+) kryptimi. Judesio detektorius: pasyvus infraraudonųjų spindulių jutiklis (PIR) Aprėpties diapazonas: iki 10 m/iki 120° (horizontaliai)

Trukmės nustatymas: apie 10 sek. iki 5 min. Aplinkos šviesumas: 0 – 2000 liuksų Jautrumas: nuo 3 iki 10 m, priklausomai nuo montavimo vietos

DĖMESIO! LED šviestuve nėra komponentų, kuriems reikalinga techninė priežiūra. Šio šviestuvo šviesos šaltinis yra nekeičiamas; pasibaigus šviesos šaltinio naudojimo trukmei, turi būti pakeičiamas visas šviestuvas. Draudžiama atidaryti šviestuvą. VALYMAS Prieš valydami prožektorių, atjunkite jį nuo tinklo įtampos. Nenaudokite tirpiklių, ėsdinančių valymo priemonių ar pan. Valydami naudokite tik sausą ar šiek tiek sudrėkintą šluostę. ŠALINIMAS Ekologiškai šalinkite elektros prietaisus! Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis! Remiantis ES direktyva 2012/19/ES dėl elektros ir elektroninės įrangos atliekų, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti. Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje.
