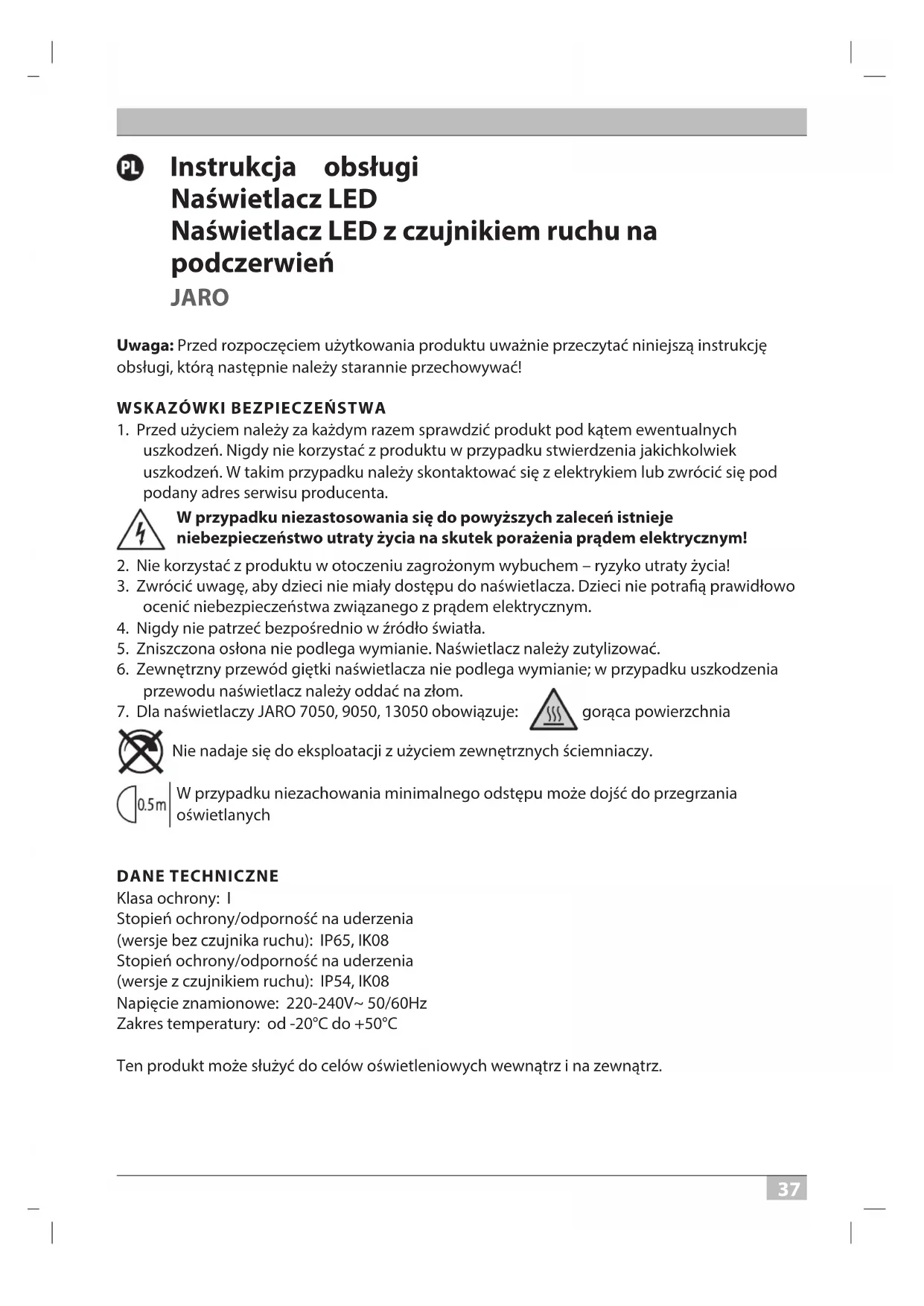

INSTRUKCJA OBSŁUGI JARO 3050 P BRENNENSTUHL

1. Przed użyciem należy za każdym razem sprawdzić produkt pod kątem ewentualnych

uszkodzeń. Nigdy nie korzystać z produktu w przypadku stwierdzenia jakichkolwiek uszkodzeń. W takim przypadku należy skontaktować się z elektrykiem lub zwrócić się pod podany adres serwisu producenta. W przypadku niezastosowania się do powyższych zaleceń istnieje niebezpieczeństwo utraty życia na skutek porażenia prądem elektrycznym!

2. Nie korzystać z produktu w otoczeniu zagrożonym wybuchem – ryzyko utraty życia!

3. Zwrócić uwagę, aby dzieci nie miały dostępu do naświetlacza. Dzieci nie potraą prawidłowo

ocenić niebezpieczeństwa związanego z prądem elektrycznym.

4. Nigdy nie patrzeć bezpośrednio w źródło światła.

5. Zniszczona osłona nie podlega wymianie. Naświetlacz należy zutylizować.

6. Zewnętrzny przewód giętki naświetlacza nie podlega wymianie; w przypadku uszkodzenia

przewodu naświetlacz należy oddać na złom.

7. Dla naświetlaczy JARO 7050, 9050, 13050 obowiązuje:

gorąca powierzchnia Nie nadaje się do eksploatacji z użyciem zewnętrznych ściemniaczy. W przypadku niezachowania minimalnego odstępu może dojść do przegrzania oświetlanych DANE TECHNICZNE Klasa ochrony: I Stopień ochrony/odporność na uderzenia (wersje bez czujnika ruchu): IP65, IK08 Stopień ochrony/odporność na uderzenia (wersje z czujnikiem ruchu): IP54, IK08 Napięcie znamionowe: 220-240V~ 50/60Hz Zakres temperatury: od -20°C do +50°C Ten produkt może służyć do celów oświetleniowych wewnątrz i na zewnątrz. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 37 27.03.2021 16:10:503838 Instrukcja obsługi JARO MONTAŻ I PODŁĄCZENIE DO ZASILANIA ELEKTRYCZNEGO 10 – 50 W patrz ilustracje na stronach 4, 7 oraz 8

1. Przed instalacją należy zawsze odłączać zasilanie elektryczne

2. Pozycja montażowa: Optymalnym rozwiązaniem jest montaż naświetlacza przy użyciu

uchwytu ściennego. Naświetlacz należy zamontować na wysokości poniżej 3 m

Zalecana wysokość montażowa w przypadku modeli z czujnikiem ruchu wynosi 2,5 m. Naświetlacz można przechylać w górę i w dół.

3. Zdjąć pałąk mocujący z naświetlacza

4. Zaznaczyć miejsca, w których mają być wykonane otwory służące do zamocowania pałąka

mocującego, a następnie wywiercić je w ścianie

. Przymocować pałąk do ściany przy użyciu odpowiednich śrub.

5. Otworzyć wtyczkę podłączeniową

6. Przewód podłączeniowy wprowadzić przez wyposażone w uszczelkę tulejki wtyczki

7. Zamocować naświetlacz na pałąku.

8. Skrętki przewodu podłączeniowego podłączyć zgodnie z ilustracją

do łącznika świecznikowego wtyczki wejściowej (N = kabel niebieski, symbol uziemienia = kabel zielono- żółty, L = kabel brązowy).

9. Nasunąć tulejki w sposób przedstawiony na ilustracji

na wtyczkę wejściową i dokręcić. Upewnić się, że obie tulejki są odpowiednio mocno dokręcone, aby zapewnić dostateczne uszczelnienie.

10. Pałąk mocujący ponownie zamontować w naświetlaczu.

11. Ustawić naświetlacz w preferowanej pozycji i dokręcić śruby pałąka.

12. Ponownie włączyć zasilanie elektryczne

MONTAŻ I PODŁĄCZENIE DO ZASILANIA ELEKTRYCZNEGO 80 – 150 W patrz ilustracje na stronie 5 oraz 6 Pozycja montażowa: Optymalnym rozwiązaniem jest montaż naświetlacza przy użyciu uchwytu ściennego. Wysokość instalacji musi być mniejsza niż 3 m

Naświetlacz można przechylić 90° w dół oraz 45° w górę

1. Przed instalacją należy zawsze odłączać zasilanie elektryczne

2. Odkręcić gniazdo przyłączeniowe

z tyłu i zwolnić płytkę dociskową

3. Przewód podłączeniowy

poprowadzić przez rurkę wlotową gniazda przyłączeniowego i połączyć skrętki przewodu podłączeniowego zgodnie z oznakowaniem N i L

4. Zamocować płytkę dociskową i dokręcić gniazdo przyłączeniowe

5. Zdjąć pałąk mocujący z naświetlacza

6. Zaznaczyć miejsca, w których mają być wykonane otwory

służące do zamocowania pałąka mocującego, a następnie wywiercić je w ścianie. Przymocować pałąk do ściany przy użyciu odpowiednich śrub

7. Zamocować naświetlacz na pałąku

8. Ustawić naświetlacz w preferowanej pozycji i dokręcić śruby pałąka

9. Ponownie włączyć zasilanie elektryczne

20P114 LED Strahler Jaro PIR 0533228 210327.indd 38 27.03.2021 16:10:503939 JARO Instrukcja obsługi

(dotyczy tylko wersji z czujnikiem ruchu) Naświetlacz jest wyposażony w czujnik podczerwieni. Naświetlacz załącza się automatycznie, gdy czujnik wykryje ruch w otoczeniu. W miarę możliwości nie kierować czujnika ruchu w stronę basenu, wyciągów gorącego powietrza, klimatyzatorów lub obiektów, które narażone są na duże wahania temperatury. Zwrócić uwagę, aby czujnik ruchu nie był skierowany na drzewa, krzewy oraz miejsca, w których mogą przebywać zwierzęta domowe. Czujnik ruchu można obracać w prawo i w lewo w poziomie oraz przechylać w górę i w dół w pionie. Podczas mocowania naświetlacza należy pamiętać o tym, że czujnik ruchu reaguje najczulej na ruchy, które przebiegają w poprzek jego pola detekcji, a najmniej czule w przypadku ruchów, które zbliżają się do urządzenia na wprost.

USTAWIANIE CZUJNIKA RUCHU PIR

Z tyłu czujnika ruchu znajdują się trzy regulatory

TIME – ustawianie czasu (strona lewa): Za pomocą tego regulatora można wybrać dowolny czas załączenia w zakresie od ok. 10 sekund do 5 minut, po tym jak czujnik ruchu wykryje ostatni ruch. Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara zmniejsza zakres czasowy, natomiast obracanie w kierunku przeciwnym powoduje jego zwiększenie. LUX – ustawianie światła (symbol słońca i księżyca, strona prawa)

Ustawienie światła określa próg jasności, po którego przekroczeniu czujnik włączy naświetlacz. Pozycja (symbol słońca) wskazuje, że czujnik pracuje w dzień i w nocy, w pozycji (symbol księżyca) czujnik pracuje tylko w nocy. Aby dokonać ustawienia, należy odczekać do momentu nastania żądanej jasności otoczenia. Przestawić pokrętło regulatora ustawienia światła całkowicie na symbol (księżyc). Obrócić regulator powoli w kierunku symbolu (słońce) do momentu włączenia się naświetlacza w następstwie wykrycia ruchu. Od tego momentu naświetlacz będzie się włączać od ustawionego progu jasności po wykryciu ruchu. SENS – ustawianie czułości (środek)

Czułość czujnika zależy od temperatury otoczenia. Im niższa temperatura otoczenia, tym większa czułość czujnika ruchu. Czujnik jest najbardziej czuły, gdy regulator SENS przestawiony jest całkowicie w stronę (+). Czujnik ruchu: pasywny czujnik podczerwieni (PIR) Zakres detekcji: do 10 m/do 120° (w poziomie)

Ustawienie czasu: od ok. 10 s do 5 min Jasność otoczenia: 0 – 2000 lux Czułość: od 3 do 10 m w zależności od miejsca montażu

20P114 LED Strahler Jaro PIR 0533228 210327.indd 39 27.03.2021 16:10:504040 Instrukcja obsługi JARO KONSERWACJA UWAGA! Naświetlacz LED nie posiada elementów wymagających zabiegów konserwacyjnych. Źródło światła w naświetlaczu nie jest wymienne: gdy źródło światła wyeksploatuje się, należy wymienić cały naświetlacz. Nie wolno otwierać naświetlacza. CZYSZCZENIE Przed czyszczeniem odłączyć naświetlacz od zasilania sieciowego. Nie stosować rozpuszczalników, żrących środków czyszczących itp. Do czyszczenia używać tylko suchej lub delikatnie zwilżonej ściereczki. UTYLIZACJA Sprzęt elektryczny należy utylizować w sposób bezpieczny dla środowiska naturalnego! Sprzęt elektryczny to nie domowe śmieci czy odpadki! Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego, zużyte urządzenia elektryczne należy gromadzić osobno i przekazywać do ponownego przetworzenia w sposób bezpieczny dla środowiska naturalnego. O możliwościach utylizacji wysłużonego urządzenia dowiedzą się Państwo w urzędzie miasta lub gminy.
