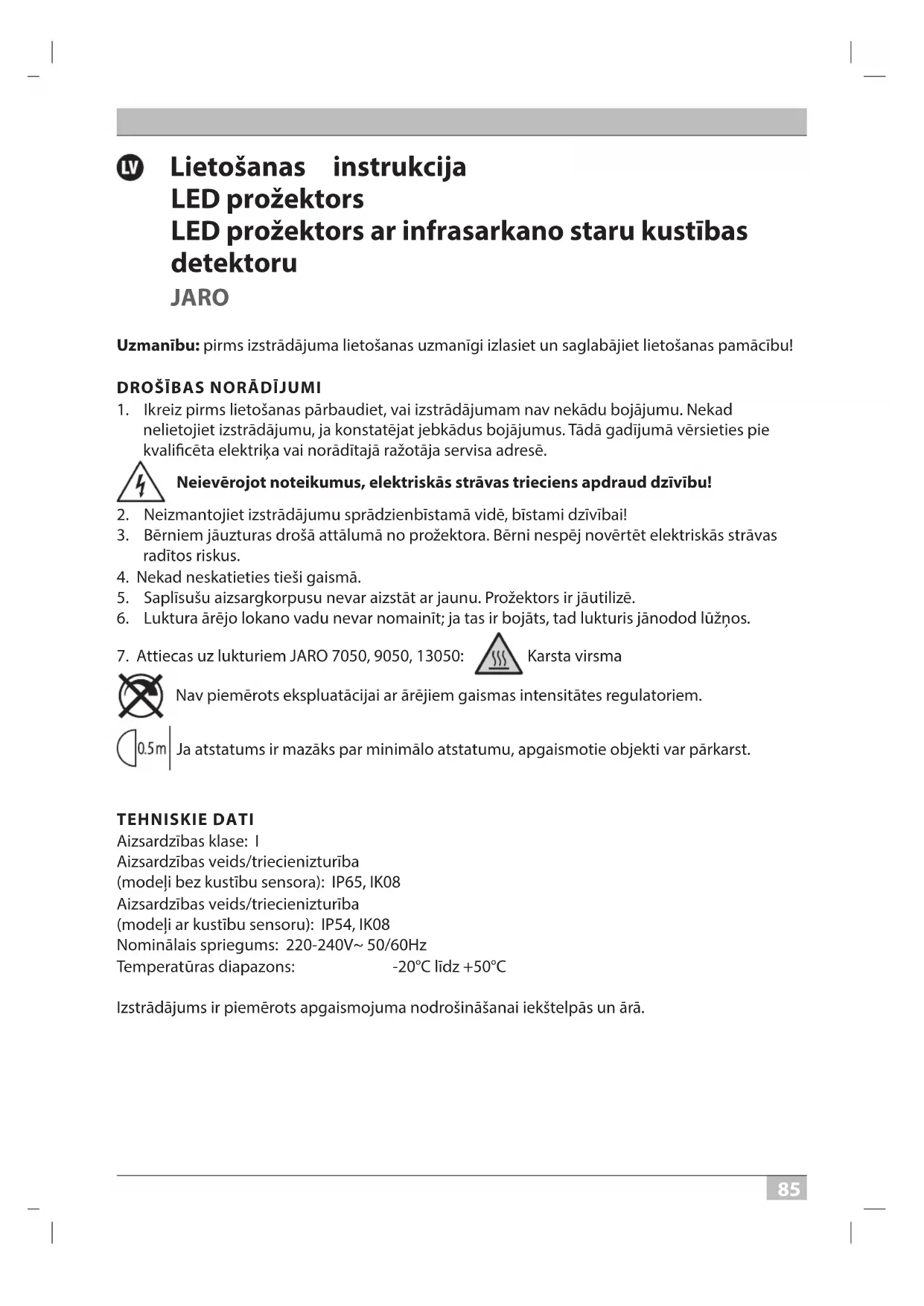

LIETOŠANAS INSTRUKCIJA JARO 3050 P BRENNENSTUHL

1. Ikreiz pirms lietošanas pārbaudiet, vai izstrādājumam nav nekādu bojājumu. Nekad

nelietojiet izstrādājumu, ja konstatējat jebkādus bojājumus. Tādā gadījumā vērsieties pie kvalicēta elektriķa vai norādītajā ražotāja servisa adresē. Neievērojot noteikumus, elektriskās strāvas trieciens apdraud dzīvību!

2. Neizmantojiet izstrādājumu sprādzienbīstamā vidē, bīstami dzīvībai!

3. Bērniem jāuzturas drošā attālumā no prožektora. Bērni nespēj novērtēt elektriskās strāvas

4. Nekad neskatieties tieši gaismā.

5. Saplīsušu aizsargkorpusu nevar aizstāt ar jaunu. Prožektors ir jāutilizē.

6. Luktura ārējo lokano vadu nevar nomainīt; ja tas ir bojāts, tad lukturis jānodod lūžņos.

7. Attiecas uz lukturiem JARO 7050, 9050, 13050:

Karsta virsma Nav piemērots ekspluatācijai ar ārējiem gaismas intensitātes regulatoriem. Ja atstatums ir mazāks par minimālo atstatumu, apgaismotie objekti var pārkarst. TEHNISKIE DATI Aizsardzības klase: I Aizsardzības veids/triecienizturība (modeļi bez kustību sensora): IP65, IK08 Aizsardzības veids/triecienizturība (modeļi ar kustību sensoru): IP54, IK08 Nominālais spriegums: 220-240V~ 50/60Hz Temperatūras diapazons: -20°C līdz +50°C Izstrādājums ir piemērots apgaismojuma nodrošināšanai iekštelpās un ārā. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 85 27.03.2021 16:10:558686 Lietošanas instrukcija JARO MONTĀŽA UN PIEVIENOŠANA ELEKTRISKĀS STRĀVAS PADEVEI 10 – 50 W žr. paveikslus nuo 4, 7 un 8 puslapio

1. Ikreiz pirms instalēšanas atvienojiet ierīci no elektriskās strāvas padeves

2. Montāžas pozīcija: Ideālā variantā prožektors pie sienas būtu jāpiestiprina ar sienas

stiprinājumu. Prožektors ir jāuzstāda mazāk nekā 3 m augstumā

Ieteicamais montāžas augstums modeļiem ar kustības detektoru ir 2,5 m. Prožektoru var noliekt gan uz leju, gan pagriezt uz augšu.

3. Noņemiet turētāja loku no prožektora

4. Atzīmējiet stiprinājuma urbumu pozīciju turētāja loka nostiprināšanai un izurbiet sienā

atbilstošus urbumus. Ar piemērotām skrūvēm nostipriniet loku pie sienas.

6. Izvadiet pieslēguma vadu caur ar blīvējumu aprīkotajiem kontaktdakšas apvalkiem

7. Nostipriniet prožektoru uz turētāja loka.

8. Pievienojiet pieslēguma kabeļa vijumus atbilstoši

ieejas spraudņa lustras spailei (N = zilais kabelis, iezemējuma graskais attēls = zaļais/dzeltenais kabelis, L = brūnais kabelis).

9. Pārvelciet apvalkus kā

pāri ieejas spraudnim un stingri pievelciet. Nodrošiniet, lai abi apvalki ir pieskrūvēti pietiekami stingri – lai tiek nodrošināts pietiekams hermētiskums.

10. Uzmontējiet turētāja loku atpakaļ uz prožektora.

11. Novietojiet lampu nepieciešamajā pozīcijā un stingri pievelciet loka skrūves.

12. Pievienojiet prožektoram elektriskās strāvas padevi

MONTĀŽA UN PIEVIENOŠANA ELEKTRISKĀS STRĀVAS PADEVEI 80 – 150 W žr. paveikslus nuo 5 un 6 puslapio Montāžas pozīcija: Ideālā variantā prožektors pie sienas būtu jāpiestiprina ar sienas stiprinājumu. Montāžas augstumam jābūt mazākam par 3 m

1. Ikreiz pirms instalēšanas atvienojiet ierīci no elektriskās strāvas padeves

2. Pieskrūvējiet aizmugurē pieslēguma ligzdu

un noņemiet piespiedplātni

caur pieslēguma ligzdas ievada cauruli un savienojiet pieslēguma vada vijumus atbilstoši marķējumam N un L

4. Nostipriniet piespiedplātni un pieskrūvējiet pieslēguma ligzdu

5. Noņemiet turētāja loku no prožektora

6. Atzīmējiet stiprinājuma urbumu

pozīciju turētāja loka nostiprināšanai un izurbiet sienā atbilstošus urbumus. Ar piemērotām skrūvēm nostipriniet loku pie sienas

7. Nostipriniet prožektoru uz turētāja loka

8. Pagrieziet prožektoru nepieciešamajā pozīcijā un stingri pievelciet loka skrūves

9. Pievienojiet prožektoram elektriskās strāvas padevi

(tikai versijām ar kustības detektoru) Šis prožektors ir aprīkots ar infrasarkano staru sensoru. Tas automātiski ieslēdzas, kad sensors uztveršanas zonā identicē kustības. Pēc iespējas nevērsiet kustības detektoru pret baseinu, apsildes gaisa novilcēju, gaisa kondicionēšanas iekārtām vai objektiem, kas ir pakļauti krasām temperatūras svārstībām. Izvairieties pagriezt kustības detektoru koku vai krūmu virzienā vai pret vietām, kurās varētu uzturēties mājdzīvnieki. Kustības detektoru horizontāli var pagriezt pa labi un pa kreisi, bet vertikāli to var pagriezt uz augšu un noliekt uz leju. Uzstādot prožektoru, ņemiet vērā, ka kustības detektors visjutīgāk reaģē uz kustībām, kas notiek šķērsām tā uztveršanas laukam, bet vismazāk – uz kustībām, kas notiek tieši virzienā uz ierīci.

KUSTĪBAS DETEKTORA PIR IESTATĪŠANA

Kustības detektora aizmugurē atrodas trīs regulatori

TIME – laika iestatījums (kreisajā pusē): Ar šo regulatoru varat izvēlēties jebkādu ieslēgšanās laiku no apm. 10 sekundēm līdz 5 minūtēm kopš pēdējās identicētās kustības. Griežot regulatoru „TIME” pulksteņa rādītāja kustības virzienā, laika periods samazinās, bet griežot pretēji pulksteņa rādītāja virzienam – palielinās. LUX – gaismas iestatījums (saules un mēness simbols, labajā pusē)

Gaismas iestatījums nosaka, kādā gaismas spilgtuma līmenī ieslēdzas prožektora sensors. Pozīcija (simbols „saule”) norāda, ka sensors darbojas gan naktī, gan dienā, bet pozīcijā (simbols „mēness”) sensors darbojas tikai naktī. Lai veiktu iestatījumu, nogaidiet, līdz iestājas vajadzīgais āra apgaismojuma spilgtums. Pagrieziet gaismas iestatīšanas regulatoru līdz galam uz simbolu („mēness”). Pēc tam regulatoru lēni grieziet simbola („saule”) virzienā, līdz, identicējot kustību, prožektors ieslēdzas. Tagad, identicējot kustību, prožektors ieslēgsies tikai noteiktos gaismas spilgtuma apstākļos. SENS – jutības iestatījums (vidū)

Sensora jutība ir atkarīga no apkārtējās temperatūras. Jo zemāka apkārtējā temperatūra, jo lielāka būs kustības detektora jutība. Sensora jutība būs vislielākā, ja regulators „SENS” būs līdz galam pagriezts (+) virzienā. Kustības detektors: pasīvais infrasarkano staru sensors (PIR) Darbības diapazons: līdz 10 m/līdz120° (horizontāli)

Laika iestatījums: apm. 10 sek. līdz 5 min. Apkārtnes apgaismojuma spilgtums: 0 – 2000 luksi Jutība: 3 līdz 10 m, atkarībā no montāžas vietas

Pirms tīrīšanas atvienojiet prožektoru no tīkla sprieguma. Nelietojiet šķīdinātājus, kodīgus tīrīšanas līdzekļus u. tml. Ierīces tīrīšanai izmantojiet tikai sausu vai nedaudz samitrinātu drāniņu. UTILIZĀCIJA Elektroiekārtas jāutilizē, saudzējot dabu! Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem nolietotās elektroniskās un elektroierīces ir jāsavāc atsevišķi un jānogādā atkritumu pārstrādei videi nekaitīgai veidā. Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.

ES ATBILSTĪBAS DEKLARĀCIJA

Atbilstības deklarācija glabājas pie ražotāja.
