HASZNÁLATI ÚTMUTATÓ JARO 3050 P BRENNENSTUHL

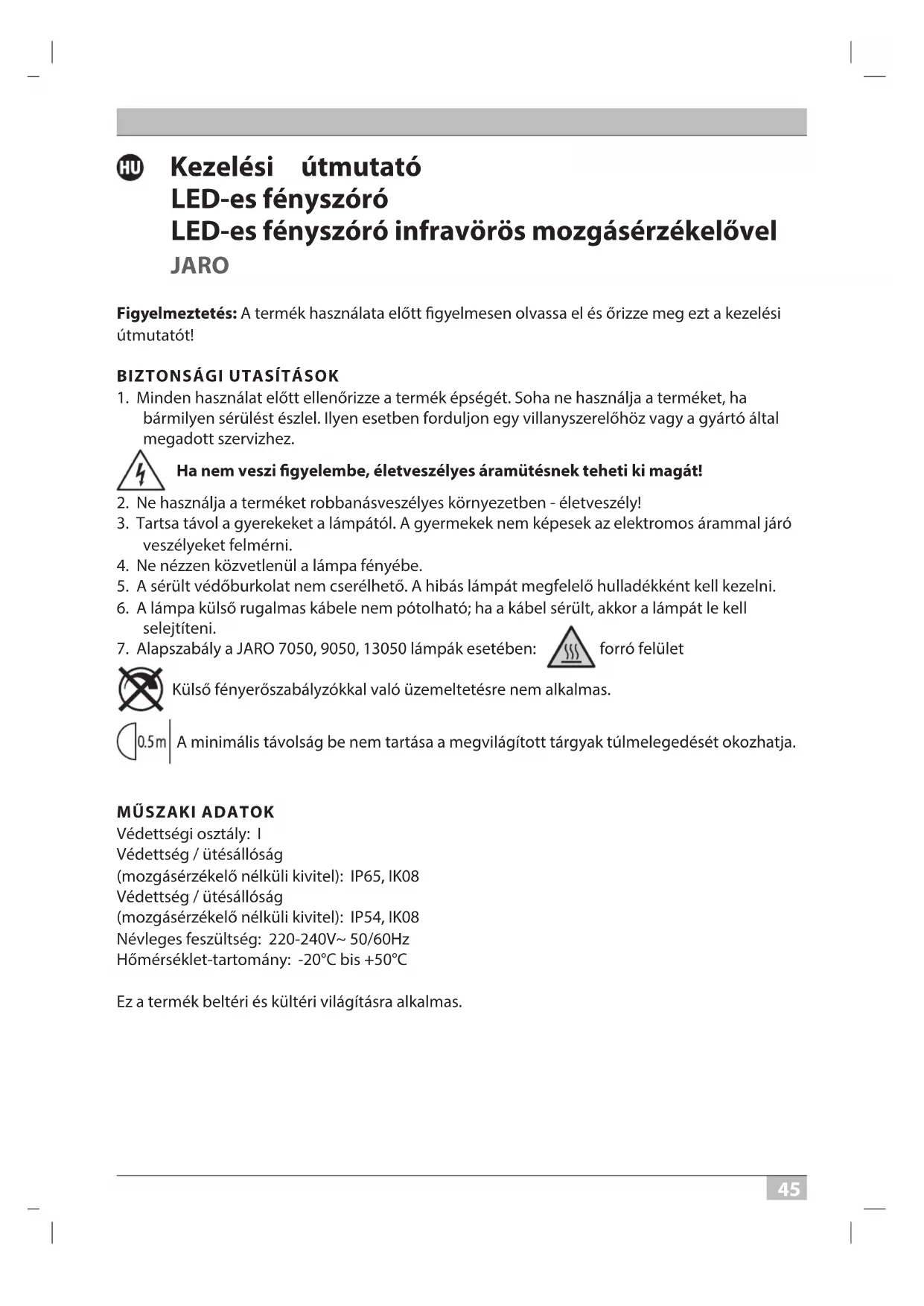

1. Minden használat előtt ellenőrizze a termék épségét. Soha ne használja a terméket, ha

bármilyen sérülést észlel. Ilyen esetben forduljon egy villanyszerelőhöz vagy a gyártó által megadott szervizhez. Ha nem veszi gyelembe, életveszélyes áramütésnek teheti ki magát!

2. Ne használja a terméket robbanásveszélyes környezetben - életveszély!

3. Tartsa távol a gyerekeket a lámpától. A gyermekek nem képesek az elektromos árammal járó

veszélyeket felmérni.

4. Ne nézzen közvetlenül a lámpa fényébe.

5. A sérült védőburkolat nem cserélhető. A hibás lámpát megfelelő hulladékként kell kezelni.

6. A lámpa külső rugalmas kábele nem pótolható; ha a kábel sérült, akkor a lámpát le kell

7. Alapszabály a JARO 7050, 9050, 13050 lámpák esetében:

forró felület Külső fényerőszabályzókkal való üzemeltetésre nem alkalmas. A minimális távolság be nem tartása a megvilágított tárgyak túlmelegedését okozhatja.

Védettségi osztály: I Védettség / ütésállóság (mozgásérzékelő nélküli kivitel): IP65, IK08 Védettség / ütésállóság (mozgásérzékelő nélküli kivitel): IP54, IK08 Névleges feszültség: 220-240V~ 50/60Hz Hőmérséklet-tartomány: -20°C bis +50°C Ez a termék beltéri és kültéri világításra alkalmas. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 45 27.03.2021 16:10:514646 Kezelési útmutató JARO FELSZERELÉS ÉS CSATLAKOZTATÁS AZ ÁRAMELLÁTÁSRA 10 – 50 W lásd az ábrákat a 4., 7. és 8. oldalon

1. Szerelés előtt mindig kapcsolja le az áramellátást

2. Szerelési pozíció: A fényszórót ideális esetben a falitartóval kell rögzíteni.

A fényszórót 3 m-nél kisebb magasságban kell felszerelni

A mozgásérzékelővel ellátott modelleknél az ajánlott szerelési magasság 2,5 m. A fényszórót lefelé vagy felfelé lehet dönteni.

3. Vegye le a tartó kengyelt a fényszóróről

4. Jelölje be a tartó kengyel rögzítésére szolgáló furatok helyét, és fúrja ki ezeket furatokat a

. Rögzítse a kengyelt a falban a megfelelő csavarokkal.

5. Nyissa ki a hálózati csatlakozót

6. Vezesse át a csatlakozó vezetéket a tömszelencével ellátott csatlakozó hüvelyen.

7. Rögzítse a fényszórót a tartó kengyelre.

8. A csatlakozó kábel vezetékeit az

ábra szerint kösse be a sorkapcsokra (N = kék vezeték, földelés = zöld/sárga vezeték, L = barna vezeték).

ábra szerint csúsztassa be a hüvelyt a bekötő csatlakozáson és húzza meg azt. Ügyeljen rá, hogy mindkét hüvely megfelelően be legyen csavarva – ezáltal biztosítható a kellő tömítés.

10. Szerelje vissza a tartó kengyelt a fényszóróra.

11. Állítsa be a lámpa kívánt helyzetét és húzza meg a kengyelcsavarokat.

12. Kapcsolja vissza a feszültségellátást

FELSZERELÉS ÉS CSATLAKOZTATÁS AZ ÁRAMELLÁTÁSRA 80 – 150 W lásd az ábrákat a 5. és 6. oldalon Szerelési pozíció: A sugárzót ideális esetben a fali tartóval rögzítse. A szerelési magasság 3 m alatt legyen

A lámpát 90 fokkal lehet lefelé, és 45 fokkal felfelé hajtani

1. Telepítés előtt mindig kapcsolja le a feszültségellátást

2. Csavarozza fel a csatlakozó dobozt

a hátoldalon, és lazítsa meg a nyomólemezt

3. Vezesse át a csatlakozókábelt

a csatlakozódoboz bevezetőcsövén, és csatlakoztassa a csatlakozókábel huzaljait az N és L rajzoknak megfelelően.

4. Rögzítse a nyomólemezt, és csavarozza rá a csatlakozódobozt

5. Vegye le a tartókengyelt a sugárzóról

6. Jelölje ki a tartókengyel rögzítéséhez szükséges furatok

helyét a falon, és fúrja ki a lyukakat. Rögzítse a kengyelt a falon a megfelelő csavarokkal

7. Rögzítse a sugárzót a tartókengyelre

8. Állítsa a sugárzót a megfelelő pozícióba, és szorítsa meg a kengyel csavarjait

9. Kapcsolja vissza az áramellátást

20P114 LED Strahler Jaro PIR 0533228 210327.indd 46 27.03.2021 16:10:514747 JARO Kezelési útmutató A MŰKÖDÉS LEÍRÁSA (csak a mozgásérzékelővel ellátott változathoz) Ez a fényszóró infravörös érzékelővel van ellátva. Automatikusan bekapcsol, ha az érzékelő mozgást észlel az érzékelési területén. A mozgásérzékelőt lehetőleg ne irányítsa úszómedencékre, forrólevegős hajszárítókra, klímaberendezésekre vagy olyan tárgyakra, amelyek erős hőmérsékleti ingadozásoknak vannak kitéve. Kerülje el, hogy a mozgásérzékelőt fákra vagy bokrokra irányítsa, vagy olyan területekre, ahol gyakran tartózkodnak háziállatok. A mozgásérzékelő vízszintesen jobbra és balra forgatható, és függőlegesen felfelé és lefelé hajtható. A fényszóró felszerelésénél vegye gyelembe, hogy a mozgásérzékelő azokra a mozgásokra reagál a legérzékenyebben, amelyek az érzékelési területére keresztirányban történnek, és legkisebb érzékenységgel azokra a mozgásokra reagál, amelyek az eszköz felé irányulnak. A MOZGÁSÉRZÉKELŐ PIR BEÁLLÍTÁSA A mozgásérzékelő hátoldalán három kezelőszerv található

TIME – Az idő beállítása (balra): Ezzel a kezelőszervvel tetszőleges bekapcsolási időt választhat a legutóbbi mozgás után eltelt kb. 10 másodperc és 5 perc között. A TIME kezelőszerv órajárás irányában történő forgatásával az időtartam csökken, az órajárással szemben történő forgatásával nő. LUX – Fény beállítása (nap és hol szimbólum, jobbra)

A fény beállítása azt határozza meg, hogy a fényszóró érzékelője milyen külső világosság esetén kapcsoljon be. A (nap szimbólum) pozíció azt jelzi, hogy az érzékelő nappal és éjszaka is működik, míg a (hold szimbólum) pozícióban az érzékelő csak éjszaka működik. A beállításhoz várja meg, amíg a környezetben be nem áll a kívánt szürkület. Forgassa a fény beállításának kezelőszervét teljesen a (hold) szimbólumra. A kezelőszervet forgassa lassan a (nap) szimbólum felé, amíg a fényszóró a mozgás hatására be nem kapcsol. A fényszóró ekkor csak a beállított külső világosság esetén kapcsol be, ha mozgást érzékel. SENS – Az érzékenység beállítása (középen)

Az érzékelő érzékenysége függ a környezeti hőmérséklettől. Minél kisebb a környezeti hőmérséklet, annál nagyobb a mozgásérzékelő érzékenysége. Az érzékelő akkor a legérzékenyebb, ha a SENS kezelőszerv teljesen a (+) irányba van elforgatva. Mozgásérzékelő: passzív infravörös érzékelő (PIR) Érzékelési tartomány: max. 10 m/max. 120° (vízszintes)

Idő beállítása: kb. 10 mp – 5 perc Külső világosság: 0 – 2000 lux Érzékenység: 3 – 10 m között, felszerelés helyétől függően

20P114 LED Strahler Jaro PIR 0533228 210327.indd 47 27.03.2021 16:10:514848 Kezelési útmutató JARO KARBANTARTÁS FIGYELEM! A LED lámpa alkotó részei teljesen karbantartás-mentesek. A lámpa fényforrása nem cserélhető; ha a fényforrás élettartama lejárt, akkor a teljes lámpatestet ki kell cserélni. Ne nyissa ki a lámpát!

Tisztítás előtt áramtalanítsa a lámpát! Ne használjon oldószereket, maró határú tisztítószereket, vagy ehhez hasonlókat. A tisztításhoz csak egy száraz vagy enyhén nyirkos ruhát használjon.

Az elektromos készülékeket környezetbarát módon kell ártalmatlanítani! Elektromos készülékeket tilos a háztartási szemétbe dobni Az elhasznált elektromos és elektronikus készülékekről szóló 2012/19/EU Európai Irányelv szerint az elavult elektromos készülékeket külön kell begyűjteni, és fel kell ajánlani környezetbarát újrahasznosításra. A kiszolgált készülékek ártalmatlanításának lehetőségeiről tájékozódjon a közösségi vagy városi közigazgatásnál.
