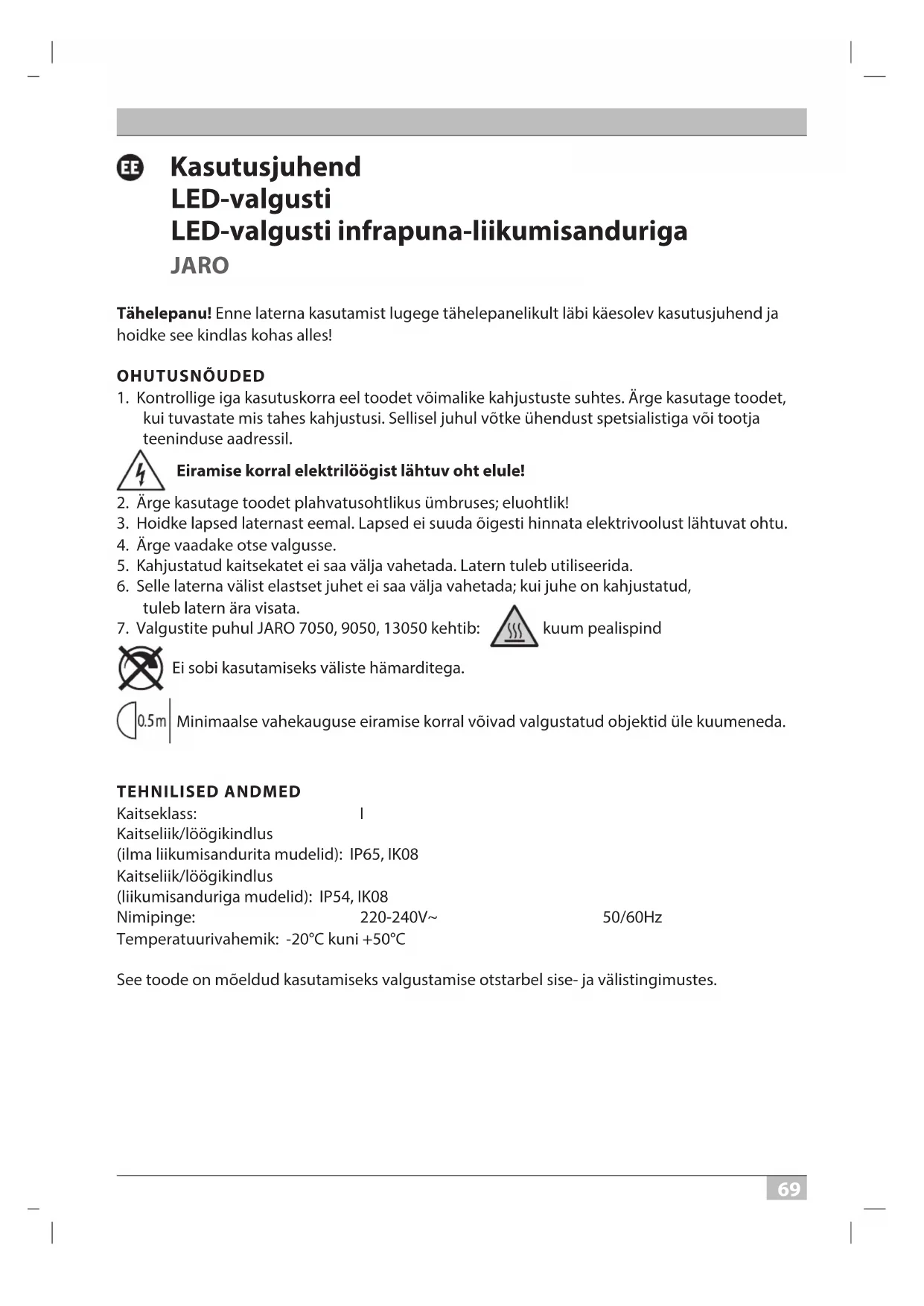

KASUTUSJUHEND JARO 3050 P BRENNENSTUHL

1. Kontrollige iga kasutuskorra eel toodet võimalike kahjustuste suhtes. Ärge kasutage toodet,

kui tuvastate mis tahes kahjustusi. Sellisel juhul võtke ühendust spetsialistiga või tootja teeninduse aadressil. Eiramise korral elektrilöögist lähtuv oht elule!

2. Ärge kasutage toodet plahvatusohtlikus ümbruses; eluohtlik!

3. Hoidke lapsed laternast eemal. Lapsed ei suuda õigesti hinnata elektrivoolust lähtuvat ohtu.

4. Ärge vaadake otse valgusse.

5. Kahjustatud kaitsekatet ei saa välja vahetada. Latern tuleb utiliseerida.

6. Selle laterna välist elastset juhet ei saa välja vahetada; kui juhe on kahjustatud,

tuleb latern ära visata.

kuum pealispind Ei sobi kasutamiseks väliste hämarditega. Minimaalse vahekauguse eiramise korral võivad valgustatud objektid üle kuumeneda. TEHNILISED ANDMED Kaitseklass: I Kaitseliik/löögikindlus (ilma liikumisandurita mudelid): IP65, IK08 Kaitseliik/löögikindlus (liikumisanduriga mudelid): IP54, IK08 Nimipinge: 220-240V~ 50/60Hz Temperatuurivahemik: -20°C kuni +50°C See toode on mõeldud kasutamiseks valgustamise otstarbel sise- ja välistingimustes. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 69 27.03.2021 16:10:537070 Kasutusjuhend JARO

PAIGALDAMINE JA VOOLUTOITEGA ÜHENDAMINE 10 – 50 W

vt jooniseid lk 4, 7 ja 8

1. Enne paigaldamist lülitage voolutoide alati välja

2. Paigaldusasend: valgusti tuleb ideaaljuhul paigaldada seinahoidikule. Valgusti tuleb

paigaldada kõrgusele mitte üle 3 m

Soovitatav paigalduskõrgus liikumisanduritega mudelitel on 2,5 m. Valgusti saab suunata alla- ja ülespoole.

3. Eemaldage valgustilt kinnitusaas

4. Märkige paigalduskohale puuravade asukoht kinnitusaasa paigaldamiseks ja puurige seina

sisse vastavad augud

. Kinnitage aas sobivate kruvide abil seina külge.

5. Avage ühenduspistik

6. Vedage ühendusjuhe tihendiga varustatud hülssidest

7. Kinnitage valgusti kinnitusaasa külge.

8. Ühendage ühenduskaabli juhtmed vastavalt värvikoodile

sisendpistiku klemmi külge (N = sinine juhe, maanduse sümbol = roheline/kollane juhe, L = pruun juhe).

sisendpistiku peale ja keerake need kinni. Kontrollige, et mõlemad hülsid oleks piisavalt tugevalt kinni keeratud – sellega tagatakse piisav tihendus.

10. Paigaldage kinnitusaas taas valgusti külge.

11. Seadke lamp soovitud asendisse ja keerake aaskruvid kinni.

12. Lülitage voolutoide uuesti sisse

vt jooniseid lk 5 ja 6 Paigaldusasend: valgusti tuleb ideaaljuhul paigaldada seinahoidikule. Paigalduskõrgus peab olema alla 3 m

Valgustit saab kallutada 90° allapoole ja 45° ülespoole

1. Enne paigaldamist lülitage voolutoide alati välja

2. Kruvige lahti ühenduskarp

tagaküljel ja vabastage surveplaat

3. Vedage ühendusjuhe

läbi ühenduskarbi ühendustoru ja ühendage ühendusjuhtme traadid vastavalt märgistusele N ja L

4. Kinnitage surveplaat ja kruvige ühenduskarp kinni

5. Eemaldage valgustilt kinnitusaas

6. Märkige ära puuravade

asukoht hoidiku kinnitamiseks ja puurige vastavad augud seina. Kinnitage hoidik sobivate kruvide abil seina külge

8. Seadke valgusti soovitud asendisse ja keerake hoidiku aaskruvid kinni

9. Lülitage voolutoide uuesti sisse

(ainult liikumisanduriga mudelite kohta) See valgusti on varustatud infrapuna-anduriga. Valgusti lülitub automaatselt sisse, kui andur tuvastab ümbruses liikumist. Liikumisandurit pole soovitatav suunata basseini, kütteõhu väljutusavade, kliimaseadmete poole ega suure temperatuurikõikumisega objektide poole. Vältige liikumisanduri suunamist puudele või põõsastele või kohtade suunas, kus võivad sageli viibida koduloomad. Liikumisandurit saab pöörata horisontaalselt paremale ja vasakule ning kallutada vertikaalselt üles ja alla. Valgusti paigaldamisel pidage silmas, et liikumisandur reageerib kõige tundlikumalt liikumistele, mis kulgevad risti läbi tuvastusala, ning kõige vähem tundlikult otse seadme suunas toimuvale liikumisele.

LIIKUMISANDURI PIR SEADISTAMINE

Liikumisanduri tagaküljel on kolm regulaatorit

TIME – aja seadistamine (vasakul): Selle regulaatori abil saate valida sisselülitusaja vahemikus ca 10 sekundit kuni 5 minutit pärast viimase liikumise tuvastamist. TIME-regulaatori päripäeva keeramisel ajavahemik lüheneb, vas- tupäeva keeramisel pikeneb. LUX – valguse seadistamine (päikese ja kuu sümbol, paremal)

Valguse seadistus määrab ära heledusastme, millest alates valgusti andur sisse lülitub. Positsioon (päikese sümbol) näitab, et andur töötab päeval ja öösel, positsioonis (kuu sümbol) töötab andur ainult öösel. Seadistamisel oodake, kuni soovitud ümbruse heledus on saavutatud. Keerake heledusastme regulaator lõpuni sümboli peale (kuu). Keerake regulaatorit aegalselt sümboli (päike) suunas, kuni valgusti liikumise tõttu sisse lülitub. Nüüdsest lülitub valgusti sisse seadistatud heledusastmel, kui tuvastatakse liikumine. SENS – tundlikkuse seadistamine (keskel)

Anduri tundlikkus sõltub ümbritsevast temperatuurist. Mida madalam temperatuur, seda suurem on liikumisanduri tundlikkus. Andur on kõige tundlikum, kui SENS-regulaator keeratakse lõpuni suunas (+). Liikumisandur: passiivne liikumisandur (PIR) Tuvastusala: kuni 10 m / kuni 120° (horisontaalselt)

Aja seadistusvahemik: ca 10 s kuni 5 min Ümbritseva valguse heledusaste: 0 – 2000 lux Tundlikkus: 3 kuni 10 m, olenevalt paigalduskohast
