Toote tüüp	Mobiilne hübriidne 360° LED-projektor
Bränd	Brennenstuhl
Mudel	MULTI 360 12050 MH
Toiteallikas	Vooluvõrk 220‑240 V~ 50/60 Hz või ühilduv 18 V aku
Võimsus	100 W
Max vool	0,7 A
Võimsustegur	0,98
Mõõtmed (L×l×k)	37,8 × 28 × 28,6 cm
Kaal	4,96 kg
Kaitseaste	IP54 (aku kate suletud), IK08
Temperatuurivahemik	-10 °C kuni +40 °C
Kaitseklass	II
Ühilduvad akutüübid	Bosch, Makita, Metabo, Milwaukee/Dewalt (kaasasolevate adapteritega)
Peamised funktsioonid	360° valgustus, 4 võimsustaset (100%, 75%, 50%, 25%), hübriidne vooluvõrgu/aku töö, automaatne lülitumine rikke korral
Tööaeg	Sõltub akust ja valgustustasemest
Paigaldus	Brennenstuhli statiivile (valikuline), riputus või põrandale asetamine
Hooldus ja puhastamine	Ühendage lahti ja eemaldage aku; puhastage kuiva või kergelt niiske lapiga; ärge kasutage lahusteid
Valgusallikas	Integreeritud LED, mis ei ole vahetatav; asendage projektor tervikuna eluea lõppedes
Ohutus	Ärge vaadake otse valgusvihku; hoida lastele kättesaamatus kohas; kasutage ainult originaalakusid; ärge avage seadet
Pakendi sisu	Projektor, 4 adapterit (Bosch, Makita, Metabo, Milwaukee/Dewalt), adapterikott
Kasutusala	Sise- ja välistingimustes (IP54 suletud kaanega)
Garantii	Vaadake EL-i vastavusdeklaratsiooni tootja veebisaidilt

Korduma kippuvad küsimused - MULTI 360 12050 MH BRENNENSTUHL

Kuidas sisse lülitada ja heledust reguleerida?

Vajutage lülitit (joonis 2a) sisselülitamiseks. Mitmel vajutamisel läbite 100%, 75%, 50%, 25% ja seejärel väljalülitamine. Kui lüliti püsib asendis üle 5 sekundi, lülitub järgmisel vajutamisel seade välja.

Kas ma saan projektorit kasutada, kui see on vooluvõrku ühendatud?

Jah, projektor töötab vaikimisi vooluvõrgust, kui see on ühendatud. Voolukatkestuse korral lülitub see automaatselt akule (kui laetud aku on paigaldatud) ja vilgub 3 korda.

Millised akud sobivad selle projektoriga?

Projektor töötab 18 V akudega brändidelt Bosch, Makita, Metabo, Milwaukee/Dewalt kaasasolevate adapterite kaudu. Täieliku loendi leiate veebisaidilt www.brennenstuhl.com.

Kas projektor on veekindel?

Kui aku kaas on korralikult suletud, on kaitseaste IP54 (kaitse tolmu ja veepritsmete eest). Avatud kaane korral on IP20 (kasutatav ainult kuivas siseruumis).

Kas ma saan projektori statiivile paigaldada?

Jah, projektori saab paigaldada üksikult või paarina Brennenstuheli statiivile. Kahe projektori puhul kasutage põiktuge CB 70 1172640059 (müüakse eraldi).

Kuidas projektorit puhastada?

Ühendage see vooluvõrgust lahti ja eemaldage aku. Kasutage kuiva või kergelt niisket lappi. Ärge kunagi kasutage lahusteid ega abrasiivseid aineid.

Mida teha, kui aku on peaaegu tühi?

Projektor vilgub 5 korda, seejärel töötab veel umbes 10 minutit 50% võimsusel enne kui alalaetuse kaitse selle välja lülitab.

Kas projektorit saab kasutada õues vihmase ilmaga?

Jah, kuni aku kaas on suletud, kaitseb IP54-aste veepritsmete eest. Vältige sukeldamist.

Kuidas akut paigaldada?

Avage aku kaas (joonis 1a-1b), sisestage sobiv adapter (1c) ja lukustage see (1d). Libistage laetud aku küljelt sisse kuni klõpsatuseni (1e). Eemaldamiseks vajutage vabastusnuppu (1f).

Mida teha, kui valgusallikas enam ei tööta?

LED ei ole vahetatav. Kui selle eluiga on lõppenud, asendage kogu projektor. Ärge proovige seadet avada.

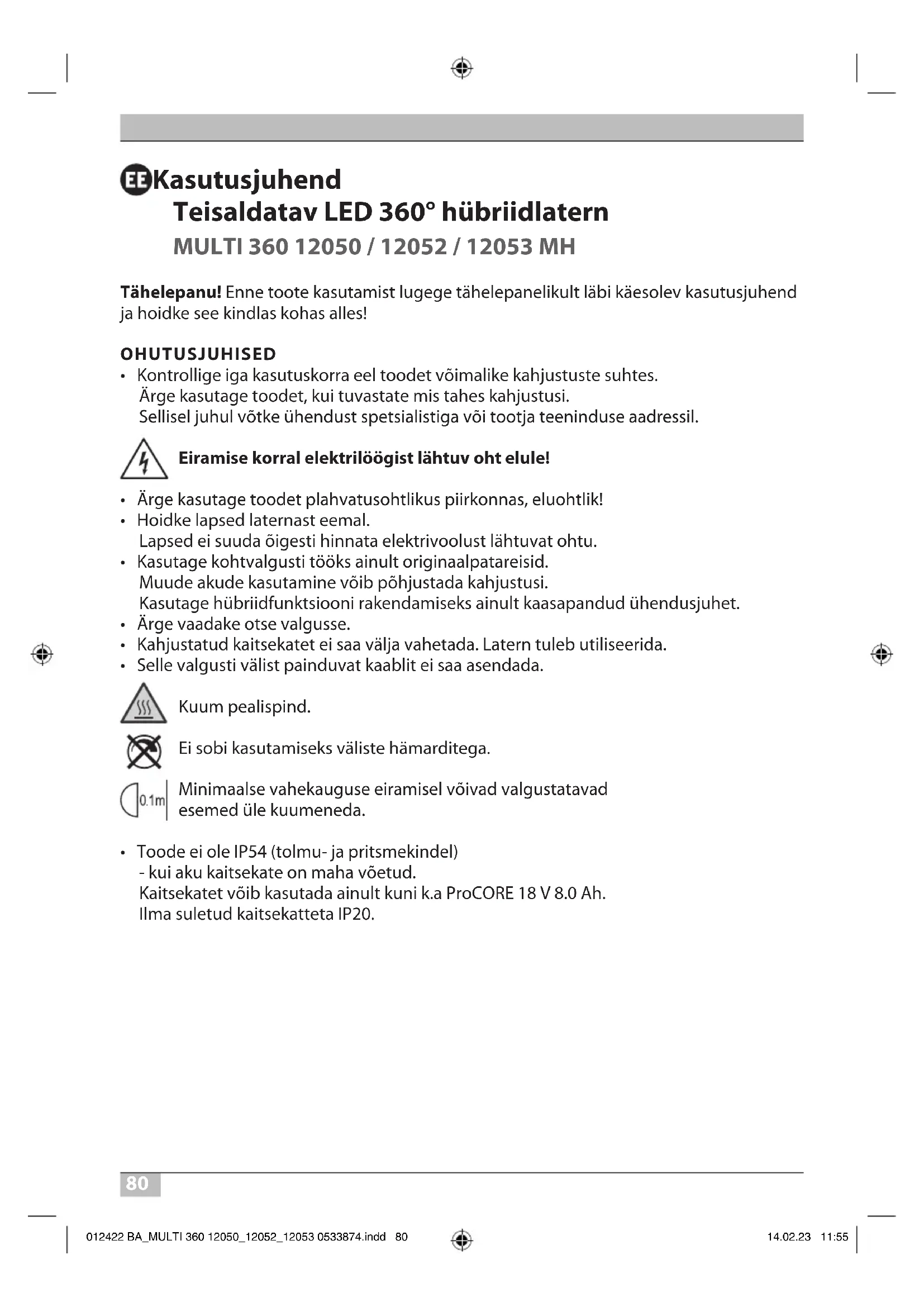

KASUTUSJUHEND MULTI 360 12050 MH BRENNENSTUHL

Tähelepanu! Enne toote kasutamist lugege tāhelepanelikult LABi kæsolev kasutusjuhend ja hoidke see kindlas kohas alles!

OHUTUSJUHISED

• Kontrollige iga kasutuskorra eel toodet voimalike kahjustuste suhtes.

Arge kasutage toodet, kui tuvastate mis tahes kahjustusi.

Sellisel juhul vötke ühendust spetsialistiga või tootja teeninduse Aadressil.

Eiramise korral elektriloggist lahtuv oht elule!

• Arge kasutage toodet plahvatusohtlikus piirkonnas, eluohtlik!
• Hoidke lapsed laternast eemal.

Lapsed ei suuda ðogesti hinnata elektrivoolust lahtuvat ohtu.

• Kasutage kohtvalgusti toöks ainult originaalpatareisid.

Muude akude kasutamine voib pöhjustada kahjustusi.

Kasutage hübriidfunktsiooni rakendamiseks ainult kaasapandud ühendusjuhet.

• Arge vaadake otse valgusse.
  Kahjustatud kaitsekatet ei saa välja vahetada. Latern tuleb utiliseerida.
• Selle valgusti vālist painduvat kaablit ei saa asendada.

Kuum pealispind.

Ei sobi kasutamiseks väliste hamarditega.

Minimaalse vahekauguse eiramisel voivad valgustatavad esemed üle kuumeneda.

Kaitsekatet vöib kasutada ainult kuni k.a ProCORE 18 V 8.0 Ah.

Ilma suletud kaitsekatteta IP20.

EHNILISED ANDMED

Kaitseklass: II

Kaitse liik / lögikindlus: IP54, IK08

Temperatuurivahemik: -10°C kuni +40°C

Uhendusjuhe: H07RN-F 2x1,0

Pistiku MULTI 360 12050 MH: Tüüp E + F

Pistiku MULTI 360 12052 MH: Tüpp J

Pistiku MULTI 360 12053 MH: Tüüp G

Tüüb: MULTI 360 12050 / 12052 / 12053 MH
Ühilduvad akutüüb: Ülevaate kõigist saadaolevatest adapteritest ja sobivatest akudest leiate meinie kodulehalt www.brennenstuhl.com
Nimipinge: 220-240 V~ 50/60 Hz
Vöimsustarve: 100 W
Max vool: 0,7 A
Vöimsustegur: 0,98
Max. projitseeritav pind:	825,32 cm2
Mõötmed:	37,8x28x28,6 cm
Kaitsekatte mõötmed:	23,6x23,6x14,5 cm
Kaal:	4,96 kg

See toode on moeldud kasutamiseks valgustamise otstarbel sise- ja vallistingimustes.

KASUTUSELEVÖTMINE

Asetage latern kuivale, tasasele pinnale.

Reguleritava klambri abil saab seadistada erinevaid laterna kaldenurkasid.

AKU SISSEPANEMINE JA VÄLJAVÖTMINE

Adaptererit saab kiiresti ja lihtsalt sisestada.

Selleks murdke akukaane kinnitusmethhanism valjapoole ja vabastage keeled kinnituspunktist. Seejarel saab akukaane eemaldada (joonis 1a - 1b).

Nüdd sisestage sobiv adapter (joonis 1c) Brennenstuhli liidesesse ja lukustage see punase sukustusmethhanismiga (joonis 1d). Lükake laetud 18-voldine aku akuhoidikusse küljelt, kuni tunnette, et see klöpsatab loppasendisse (joonis 1e). Aku eemaldamiseks vajutage aku vabastamisnuppu ja tommake aku akut hoidikust küljele. Seejärel sulgege kate uuesti (joonis 1f).

Et tagada IP54 (tolmu- ja pritsmekindlus), tohib valgustit kasutada ainult siis, kui patarei.
kate on korralikult suletud.

Pikemaajalise mittekasutamise korral vötke aku seadmest valja.

Laternat saab kasutada kuni 12 Ah akuga ka ilma akukaaneta, kuid sel juhul vaheneb kaitseaste IP20-le ja laternat tohib kasutada ainult kuivas keskkonnas. Selleks avage akukaane riivistus (joonis 1a). Seejarel eemaldage akukakaas.

HUBRIIDLATERNA KASUTAMINE AKUGA

Laterna sisselulitamiseks vajutage lulit tagakuljel (joonis 2a).

Korduval vajutamisel (joonis 2a) lulitatakse valgustugevus 100% -It 75% -le, 50% -le, 25% -le ja seejarel ,valja".

Mida väiksem valgustugevus on seadistatud, seda pikem on põlemise kestus.

Kui lüliti asendit ei muudeta rohkem kui 5 sekundi jooksul, lülitub latern järgmisel vajutuskorral alati välja.

Kui aku on peaegu tuhi ja uhendusjuhe pole uhendatud, vilgub LED-latern 5 korda.

Seejärel poleb latern edasi veel ca 10 minutit 50% heledusega edasi, enne kui suvatuhjenemise kaitse laterna valja lulitab.

Kui uhendusjuhe uhendatakse sisselulitatud laternaga (joonis 2b), vilgub latern 3 korda ja lulitub seejärel automaatsetl vorgutoitele, sailitades 100% valgustugevuse.

HUBRIIDLATERNA KASTUAMINE VORGUTOITEL

Laterna saab uhendada vooluvorku kaabli kaudu (joonis 2b).

Laterna sisselulitamiseks vajutage tagakuljel olevat lulit (joonis 2a).

Korduval vajutamisel (joonis 2a) lulitatakse valgustugevus 100% -lt 75% -le, 50% -le, 25% -le ja seejarel "valja".

Kui lüliti asendit ei muudeta rohkem kui 5 sekundi jooksul, lülitub latern järgmisel vajutuskorral alati välja.

Kui latern on vooluvorku ühendatud, siis akut ei laeta.

Kui latern on vooluvörku ühendatud, toötab latern reeglina vörgupinge toitel.

Voolukatkestuse voi pistiku väljatombamise korral lulitub latern automaatelt akutoitele, kui piisavalt laetud akupessa sisestatud. Sellest antakse marku kolmekordse vilkumisega.

TOIMINGUD

Asetage kohtvalgustus ja lulitage see lulitiga sisse.

Seistes:asetage kohtvalgusti kuivale, tasasele pinnale.

Riputamine: riputage kohtvalgusti sobiva toru külge.

Erineva aku kaalu kompenseerimiseks saab riputuskonksu liigutada (joonis 1g - 1i).

AKU LAADIMINE

Kasutage ainult tootja originaallaadjat.

STATIIVI PAIGALDAMINE

Valgustit saab paigaldada voi riputada ka Brennenstuhli statiivile, kas uksikult voi paarikaupa (joonis 3a - 3d).

Kui paigaldatakse kaks kohtvalgustit, on vaja lisavarustust "CB 70 1172640059".

TARNEKOMPLEKT

Latern, 4 mitmikadapterit: Bosch, Makita, Metabo, Milwaukee/Dewalt, Adapterikott.

LISATARVIKUD

Sobivad lisatarvikud leiate meie kodulehelt: www.brennenstuhl.com.

PUHASTAMINE

Enne puhasamist ühendage toode vooluvorgust lahti ja eemaldage aku.

Arge kasutage lahusteid, söövitavaid puhastusvahendeid vms.

Kasutage puhastamiseks ainult kuiva voi kergelt niisutatud lappi.

HOOLDUS

NB: LED-latern ei sisalda hooldust vajavaid komponente. Selle laterna valgusallikat ei saa valja vahetada. Kui valgusallika tooiga on labi, tuleb kogu latern valja vahetada.

Laternat ei tohi avada.

CEEL-IVASTAVUSAVALDUS

ELi vastavusavaldus on saadaval tootjalt.

UTILISEERIMINE

Körvaldage elektriseadmed keskkonnanöudeid järgides!

Elektriseadmete koht ei ole majapidamisjäätmete hulgas!

Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektronikajätmete kohta tuleb kasutatud elektriseadmed eraldi kokku koguda ja suunata keskkonnasobralikule utiliseerimisele.

Kasutuselt körvaldatud seadme utiliseerimise voimaluste kohta saate teavet omal vallalinnavalitsusest.

UTILISEERIMINE

Pataeid ja laetavad patareid ei ole olmeprugi!

Tarbijana on teil seaduslikult kohustus tagastada koik patareid ja akud omal valla / linnaosa kogumispunkti voi jaemüugipoodidesse, et neid saaks keskkonnasobralikul viisil utiliseerida, vastasel juhul on potentsiaalsed ohud keskkonnale ja imineste tervisele.

TOOTJA

Lisainfo saamiseks kulastage jaotist Hooldus/KKK meie kodulehel www.brennenstuhl.com.
