MANUAL DE USUARIO MULTI 360 12050 MH BRENNENSTUHL

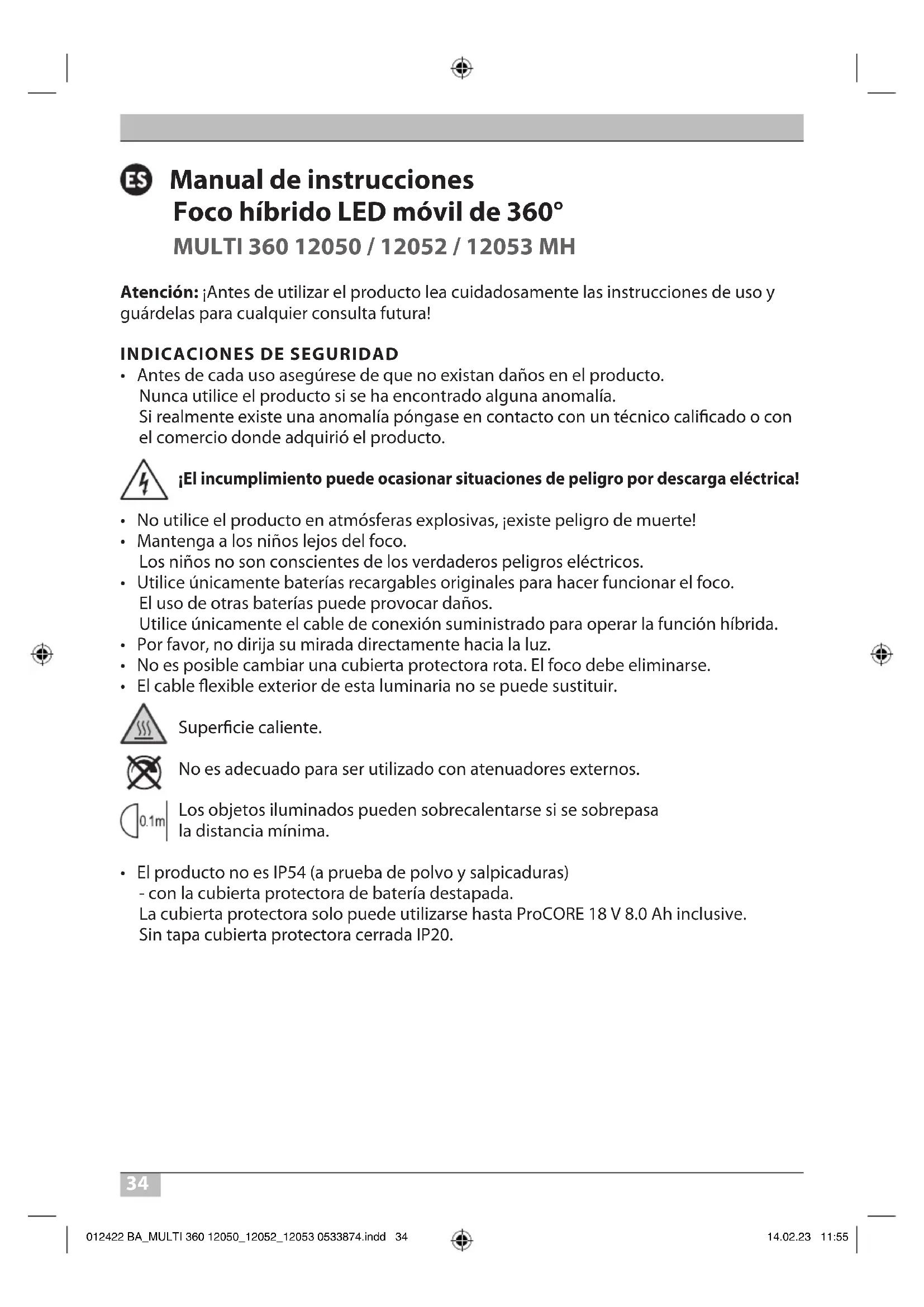

INDICACIONES DE SEGURIDAD

• Antes de cada uso asegúrese de que no existan daños en el producto. Nunca utilice el producto si se ha encontrado alguna anomalía. Si realmente existe una anomalía póngase en contacto con un técnico calicado o con el comercio donde adquirió el producto. ¡El incumplimiento puede ocasionar situaciones de peligro por descarga eléctrica!

• No utilice el producto en atmósferas explosivas, ¡existe peligro de muerte!

• Mantenga a los niños lejos del foco. Los niños no son conscientes de los verdaderos peligros eléctricos.

• Utilice únicamente baterías recargables originales para hacer funcionar el foco. El uso de otras baterías puede provocar daños. Utilice únicamente el cable de conexión suministrado para operar la función híbrida.

• Por favor, no dirija su mirada directamente hacia la luz.

• No es posible cambiar una cubierta protectora rota. El foco debe eliminarse.

• El cable exible exterior de esta luminaria no se puede sustituir. Supercie caliente. No es adecuado para ser utilizado con atenuadores externos. Los objetos iluminados pueden sobrecalentarse si se sobrepasa la distancia mínima.

• El producto no es IP54 (a prueba de polvo y salpicaduras) - con la cubierta protectora de batería destapada. La cubierta protectora solo puede utilizarse hasta ProCORE 18 V 8.0 Ah inclusive. Sin tapa cubierta protectora cerrada IP20. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 34012422 BA_MULTI 360 12050_12052_12053 0533874.indd 34 14.02.23 11:5514.02.23 11:5535 MULTI 360 12050 / 12052 / 12053 MH Manual de instrucciones

Clase de protección: II Grado de protección/resistencia al impacto: IP54, IK08 Rango de temperatura: -10 °C hasta +40 °C Cable de conexión: H07RN-F 2x1,0 Enchufe de red MULTI 360 12050 MH: Tipo E + F Enchufe de red MULTI 360 12052 MH: Tipo J Enchufe de red MULTI 360 12053 MH: Tipo G Tipos: MULTI 360 12050 / 12052 / 12053 MH Tipos de baterías compatibles: Encontrará un resumen de todos los adaptadores disponibles y las baterías correspondientes en nuestra página web www.brennenstuhl.com Tensión nominal: 220-240 V~ 50/60 Hz Consumo de energía: 100 W Corriente máxima: 0,7 A Factor de potencia: 0,98 Área máx. proyectada: 825,32 cm

Dimensiones: 37,8x28x28,6 cm Dimensiones de la cubierta protectora: 23,6x23,6x14,5 cm Peso: 4,96 kg Este producto está destinado para la iluminación en interiores y exteriores.

Coloque el foco en una supercie seca y nivelada. Con el soporte graduable podrá alcanzar los diferentes ángulos de inclinación del foco. INSERCIÓN Y EXTRACCIÓN DE LA BATERÍA El adaptador se puede insertar rápida y fácilmente. Para ello, doble el mecanismo de jación de la tapa de la batería hacia fuera y libere las lengüetas de su anclaje. A continuación, se puede retirar la tapa de la batería (Fig. 1a - 1b). Introduzca ahora el adaptador correspondiente (Fig. 1c) en la interfaz Brennenstuhl y bloquéelo con el mecanismo de bloqueo rojo (Fig. 1d). Introduzca la batería de 18 voltios cargada en el portapilas desde el lateral hasta que sienta que encaja en la posición nal (Fig. 1e). Para extraer la batería, pulse el botón de liberación de la batería y tire de ella hacia un lado para sacarla del portapilas. A continuación, vuelva a cerrar la tapa (Fig. 1f). Para garantizar el grado de protección IP54 (a prueba de polvo y salpicaduras), el proyector sólo puede funcionar con la tapa de las pilas correctamente cerrada. Retire la batería del dispositivo si no se va a utilizar durante un período de tiempo prolongado. El foco también puede funcionar sin tapa de batería hasta una batería de 12 Ah, aunque ello supone que la clase de protección se reduzca a IP20 y el foco solo pueda ser utilizado en entornos secos. Abra para ello el bloqueo de la tapa de la batería (Fig. 1a). Luego retire la tapa de la batería. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 35012422 BA_MULTI 360 12050_12052_12053 0533874.indd 35 14.02.23 11:5514.02.23 11:5536 Manual de instrucciones MULTI 360 12050 / 12052 / 12053 MH FUNCIONAMIENTO DEL FOCO DE RED HÍBRIDO CON BATERÍA Para encender el foco, presione el interruptor en la parte trasera (Fig. 2a). Al presionar repetidamente (Fig. 2a), la intensidad de la luz cambia de manera escalonada de 100%, 75%, 50%, 25% y luego a "apagado". Cuanto menor sea la intensidad de luz que se utilice mayor será el tiempo de iluminación del foco. Si la posición de los interruptores permanece igual durante más de 5 segundos, al presionarlo nuevamente su estado pasará a estar en "apagado". Si la batería está casi descargada y el cable de conexión no está conectado, el foco LED parpadeará 5 veces. A partir de entonces, el foco permanecerá encendido durante unos 10 minutos con un brillo del 50 % hasta que la protección de descarga apague el foco. Si el cable de conexión se conecta estando el foco encendido (Fig. 2b), este parpadeará 3 veces y luego cambiará automáticamente al funcionamiento de red con el 100% de la iluminación. FUNCIONAMIENTO DEL FOCO HÍBRIDO CON TENSIÓN DE RED El foco puede conectarse a la red eléctrica a través del cable (Fig. 2b). Para encender el foco, presione el interruptor situado en la parte trasera (Fig. 2a). Al presionar repetidamente (Fig. 2a), la intensidad de la luz cambia de manera escalonada de 100%, 75%, 50%, 25% y luego a "apagado". Si la posición de los interruptores permanece igual durante más de 5 segundos, al presionarlo nuevamente su estado pasará a estar en "apagado". Mientras el foco esté conectado a la red eléctrica la batería dejara de cargarse. Si el foco está conectado a la red eléctrica, este funcionará por defecto alimentándose de la tensión de red. En el caso de que se produzca un corte de energía o se desenchufe el enchufe de red, el foco cambiará automáticamente al funcionamiento con batería, siempre que en el compartimento de la batería se encuentre una batería lo sucientemente cargada. Esto se indicará con el parpadeo (tres veces) del foco. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 36012422 BA_MULTI 360 12050_12052_12053 0533874.indd 36 14.02.23 11:5514.02.23 11:5537 MULTI 360 12050 / 12052 / 12053 MH Manual de instrucciones OPERACIONES Coloca el foco y enciéndelo con el interruptor. De pie: Coloque el foco en una supercie seca y nivelada. Colocación: Cuelgue el foco de un tubo adecuado. Para compensar los diferentes pesos de las baterías, el gancho de suspensión puede desplazarse (Fig. 1g - 1i).

Utilice únicamente cargadores originales del fabricante.

Los focos también pueden montarse o colgarse en un soporte Brennenstuhl, ya sea individualmente o por parejas (Fig. 3a - 3d). Si se montan dos focos, se necesita el travesaño accesorio "CB 70 1172640059".

ALCANCE DE LA ENTREGA

Foco, 4 adaptadores múltiples: Bosch, Makita, Metabo, Milwaukee/Dewalt, Bolsa adaptadora. ACCESORIOS Puede encontrar los correspondientes accesorios en nuestra página web www.brennenstuhl.de. LIMPIEZA Desconecte el producto de la red eléctrica y retire la batería antes de limpiarlo. No utilice detergentes o disolventes para su limpieza. Utilice sólo un paño seco o ligeramente humedecido. MANTENIMIENTO ATENCIÓN: la lámpara de LED no tiene componentes que precisen un mantenimiento. La fuente de luz de esta lámpara no es reemplazable. Cuando la fuente de luz haya llegado al nal de su vida útil debe reemplazarse la lámpara al completo. No abra la lámpara.

DECLARACIÓN DE CONFORMIDAD UE

La declaración de conformidad UE ha sido dispuesta por el fabricante. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 37012422 BA_MULTI 360 12050_12052_12053 0533874.indd 37 14.02.23 11:5514.02.23 11:5538 Manual de instrucciones MULTI 360 12050 / 12052 / 12053 MH ELIMINACIÓN ¡Elimine los electrodomésticos siguiendo las regulaciones ambientales! ¡Los aparatos eléctricos no forman parte de la basura doméstica! En conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, los equipos eléctricos deben ser seleccionados, separados y reciclados para que puedan volver a ser reutilizados. Contacte con las autoridades locales de su zona u ocina municipal para informarse sobre las posibilidades de eliminación del dispositivo. ELIMINACIÓN ¡Las pilas y los acumuladores no deben ser desechados en la basura doméstica! Como consumidor, está obligado por ley a entregar todas las pilas y acumuladores en un punto de recogida de su comunidad/distrito urbano o en el comercio, para que puedan ser eliminados de forma respetuosa con el medio ambiente, de lo contrario existen posibles riesgos para el medio ambiente y la salud humana. FABRICANTE Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Para más información, le recomendamos que visite el apartado Asistencia/Preguntas frecuentes en nuestro sitio web www.brennenstuhl.com. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 38012422 BA_MULTI 360 12050_12052_12053 0533874.indd 38 14.02.23 11:5514.02.23 11:5539 Instrukcja obsług Przenośny hybrydowy reektor LED 360° MULTI 360 12050 / 12052 / 12053 MH Uwaga: Przed rozpoczęciem użytkowania produktu uważnie przeczytać niniejszą instrukcję obsługi, którą następnie należy starannie przechowywać!
