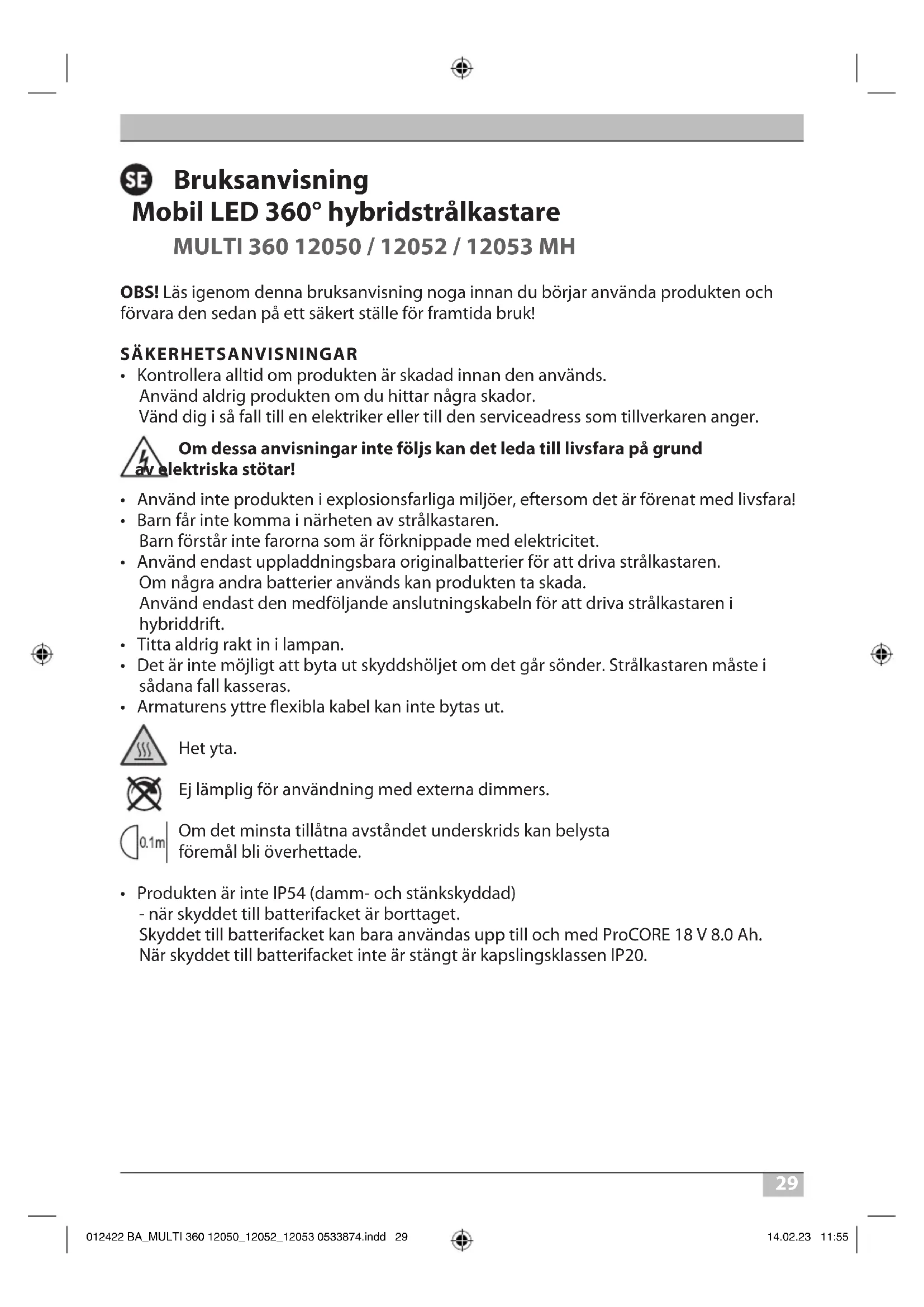

BRUKSANVISNING MULTI 360 12050 MH BRENNENSTUHL

• Kontrollera alltid om produkten är skadad innan den används. Använd aldrig produkten om du hittar några skador. Vänd dig i så fall till en elektriker eller till den serviceadress som tillverkaren anger. Om dessa anvisningar inte följs kan det leda till livsfara på grund av elektriska stötar!

• Använd inte produkten i explosionsfarliga miljöer, eftersom det är förenat med livsfara!

• Barn får inte komma i närheten av strålkastaren. Barn förstår inte farorna som är förknippade med elektricitet.

• Använd endast uppladdningsbara originalbatterier för att driva strålkastaren. Om några andra batterier används kan produkten ta skada. Använd endast den medföljande anslutningskabeln för att driva strålkastaren i hybriddrift.

• Titta aldrig rakt in i lampan.

• Det är inte möjligt att byta ut skyddshöljet om det går sönder. Strålkastaren måste i sådana fall kasseras.

• Armaturens yttre exibla kabel kan inte bytas ut. Het yta.

Ej lämplig för användning med externa dimmers. Om det minsta tillåtna avståndet underskrids kan belysta föremål bli överhettade.

• Produkten är inte IP54 (damm- och stänkskyddad) - när skyddet till batterifacket är borttaget. Skyddet till batterifacket kan bara användas upp till och med ProCORE 18 V 8.0 Ah. När skyddet till batterifacket inte är stängt är kapslingsklassen IP20. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 29012422 BA_MULTI 360 12050_12052_12053 0533874.indd 29 14.02.23 11:5514.02.23 11:5530 Bruksanvisning MULTI 360 12050 / 12052 / 12053 MH TEKNISKA DATA Skyddsklass: II Kapslingsklass/slaghållfasthet: IP54, IK08 Temperaturområde: -10 °C till +40 °C Anslutningskabel: H07RN-F 2x1,0 Nätkontakt MULTI 360 12050 MH: Typ E + F Nätkontakt MULTI 360 12052 MH: Typ J Nätkontakt MULTI 360 12053 MH: Typ G Typer: MULTI 360 12050 / 12052 / 12053 MH Kompatibla batterityper: Du hittar en översikt över alla tillgängliga adaptrar och matchande batterier på vår hemsida www.brennenstuhl.com Märkspänning: 220-240 V~ 50/60 Hz Eektförbrukning: 100 W Ström max.: 0,7 A Eektfaktor: 0,98 Max. projektionsyta: 825,32 cm

Mått: 37,8x28x28,6 cm Mått på skyddshöljet: 23,6x23,6x14,5 cm Vikt: 4,96 kg Denna produkt är till för att användas som belysning både inomhus och utomhus.

Ställ strålkastaren på en torr och jämn yta. Med den justerbara bygeln kan strålkastaren ställas in i olika vinklar. SÄTTA I OCH TA UR BATTERIET Adaptern kan sättas in snabbt och enkelt. För att göra detta viker du batteriluckans fästmekanism utåt och frigör ikarna från sin förankring. Batteriluckan kan sedan tas bort (g. 1a - 1b). Sätt nu in den matchande adaptern (g. 1c) i Brennenstuhl-gränssnittet och lås den med den röda låsmekanismen (g. 1d). Skjut in det laddade 18-voltsbatteriet i batterihållaren från sidan tills du känner att det klickar in i ändläget (g. 1e). Om du vill ta bort batteriet trycker du på batteriutlösningsknappen och drar batteriet åt sidan ur batterihållaren. Stäng sedan locket igen (g. 1f). För att säkerställa IP54 (damm- och stänkskydd) får strålkastaren endast användas med batteriluckan korrekt stängd. Om produkten inte ska användas under en längre tid ska batteriet tas ur. Strålkastaren kan också användas utan locket till batterifacket med batterier på upp till 12 Ah, men då reduceras kapslingsklassen till IP20 och strålkastaren får då endast användas i torra miljöer. För att göra det öppnar du låsningen till locket till batterifacket (g. 1a). Sedan tar du bort locket till batterifacket. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 30012422 BA_MULTI 360 12050_12052_12053 0533874.indd 30 14.02.23 11:5514.02.23 11:5531 MULTI 360 12050 / 12052 / 12053 MH Bruksanvisning NÄR HYBRIDSTRÅLKASTAREN DRIVS MED BATTERI Tryck på knappen på baksidan för att tända strålkastaren (g. 2a). Genom att trycka er gånger (g. 2a) reduceras ljusstyrkan stegvis från 100 % till 75 % till 50 % till 25 % och sedan stängs den av. Ju lägre värde man ställer in ljusstyrkan på, desto längre lyser lampan. Om något av lägena varit inställt längre än 5 sekunder så stängs strålkastaren av om man trycker en gång till på knappen. När batteriet nästan är tomt och om nätkabeln inte är ansluten så blinkar LED- strålkastaren 5 gånger. Därefter lyser strålkastaren i ungefär 10 minuter till med 50 % ljusstyrka innan den släcks av djupurladdningsskyddet. Om anslutningskabeln ansluts medan strålkastaren är tänd (g. 2b) så blinkar strålkastaren 3 gånger och går sedan automatiskt över till nätdrift med 100 % ljusstyrka. NÄR HYBRIDSTRÅLKASTAREN DRIVS ANSLUTEN TILL ELNÄTET Strålkastaren kan anslutas till elnätet via kabeln (g. 2b). Tryck på knappen på strålkastarens baksida för att tända den (g. 2a). Genom att trycka er gånger (g. 2a) reduceras ljusstyrkan stegvis från 100 % till 75 % till 50 % till 25 % och sedan stängs den av. Om något av lägena varit inställt längre än 5 sekunder så stängs strålkastaren alltid av om man trycker en gång till på knappen. Batteriet laddas inte när strålkastaren är ansluten till elnätet. När strålkastaren är ansluten till elnätet drivs den alltid med strömmen från elnätet. Vid strömavbrott eller om kontakten dras ur går strålkastaren automatiskt över till att drivas av batteriet, om det nns ett batteri med tillräcklig laddning i batterihållaren. Bytet till batteridrift signaleras genom att strålkastaren blinkar tre gånger. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 31012422 BA_MULTI 360 12050_12052_12053 0533874.indd 31 14.02.23 11:5514.02.23 11:5532 Bruksanvisning MULTI 360 12050 / 12052 / 12053 MH DRIFTSFRÅGOR Placera strålkastaren och slå på den med strömbrytaren. Stående: Placera spotlighten på en torr, plan yta. Upphängning: Häng spotlighten i ett lämpligt rör. För att kompensera för olika batterivikter kan upphängningskroken yttas (g. 1g - 1i). LADDA BATTERIET Använd endast originalladdare från tillverkaren.

Strålkastaren kan också monteras eller hängas på ett Brennenstuhl-stativ, antingen enskilt eller i par (g. 3a - 3d). Om två strålkastare monteras krävs tillbehöret tvärstång "CB 70 1172640059".

Strålkastare, 4 multiadaptrar: Bosch, Makita, Metabo, Milwaukee/Dewalt, Adapterväska. TILLBEHÖR Passande tillbehör hittar du på vår hemsida www.brennenstuhl.com. RENGÖRING Koppla bort produkten från nätspänningen och ta bort batteriet innan du rengör den. Använd inga lösningsmedel, frätande rengöringsmedel eller liknande. Använd endast en torr eller lätt fuktad trasa till rengöringen. UNDERHÅLL OBS! LED-lampan innehåller inga komponenter som behöver underhåll. Ljuskällan i denna lampa kan inte bytas ut. När ljuskällan har nått slutet på sin livslängd måste hela lampan bytas ut. Lampan får inte öppnas.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-försäkran om överensstämmelse förvaras hos tillverkaren. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 32012422 BA_MULTI 360 12050_12052_12053 0533874.indd 32 14.02.23 11:5514.02.23 11:5533 MULTI 360 12050 / 12052 / 12053 MH Bruksanvisning KASSERING Elektriska apparater ska kasseras miljövänligt! Elektriska apparater hör inte hemma i hushållsavfallet! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning måste uttjänta elektriska enheter samlas in separat och återvinnas på ett miljövänligt sätt. Information om vilka alternativ som nns för att lämna in dina uttjänta apparater till återvinning får du av din kommun eller stadsförvaltning. KASSERING Batterier och uppladdningsbara batterier är inte hushållsavfall! Som konsument är du juridiskt skyldig att lämna in alla batterier och ackumulatorer till en insamlingsplats i din kommun / distrikt eller i butiker så att de kan kasseras på ett miljövänligt sätt, annars nns det potentiella risker för miljön och människors hälsa. TILLVERKARE Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar För mer information rekommenderar vi att du går till sidorna Service/FAQ´s (vanliga frågor och svar) på vår hemsida www.brennenstuhl.com. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 33012422 BA_MULTI 360 12050_12052_12053 0533874.indd 33 14.02.23 11:5514.02.23 11:5534 Manual de instrucciones Foco híbrido LED móvil de 360° MULTI 360 12050 / 12052 / 12053 MH Atención: ¡Antes de utilizar el producto lea cuidadosamente las instrucciones de uso y guárdelas para cualquier consulta futura!
