MULTI 360 12050 MH - Lampa BRENNENSTUHL - Bezmaksas lietošanas instrukcija

Produkta veids	Mobilais LED 360° hibrīda projektors
Zīmols	Brennenstuhl
Modelis	MULTI 360 12050 MH
Barošana	Tīkls 220-240 V~ 50/60 Hz vai 18 V saderīgs akumulators
Jauda	100 W
Maks. strāva	0,7 A
Jaudas koeficients	0,98
Izmēri (G×P×A)	37,8 × 28 × 28,6 cm
Svars	4,96 kg
Aizsardzības pakāpe	IP54 (ar aizvērtu akumulatora vāku), IK08
Temperatūras diapazons	-10 °C līdz +40 °C
Aizsardzības klase	II
Saderīgie akumulatoru veidi	Bosch, Makita, Metabo, Milwaukee/Dewalt (caur komplektā iekļautajiem adapteriem)
Galvenās funkcijas	360° apgaismojums, 4 jaudas līmeņi (100%, 75%, 50%, 25%), hibrīda darbība tīkls/akumulators, automātiska pārslēgšana strāvas padeves pārtraukuma gadījumā
Darbības laiks	Mainīgs atkarībā no akumulatora un apgaismojuma līmeņa
Montāža	Uz Brennenstuhl statīva (pēc izvēles), piekāršana vai novietošana uz grīdas
Apkope un tīrīšana	Atvienot no tīkla un izņemt akumulatoru; tīrīt ar sausu vai viegli mitru drānu; neizmantot šķīdinātājus
Gaismas avots	Iebūvēta LED, kas nav nomaināma; nomainīt visu projektoru kalpošanas laika beigās
Drošība	Neskatīties tieši starā; turēt bērniem nepieejamā vietā; izmantot tikai oriģinālos akumulatorus; neatvērt ierīci
Iepakojuma saturs	Projektors, 4 adapteri (Bosch, Makita, Metabo, Milwaukee/Dewalt), adaptera soma
Lietošana	Iekštelpās un ārā (IP54 ar aizvērtu vāku)
Garantija	Skatīt ES atbilstības deklarāciju ražotāja vietnē

Bieži uzdotie jautājumi - MULTI 360 12050 MH BRENNENSTUHL

Kā ieslēgt un regulēt spilgtumu?

Nospiediet slēdzi (2. attēls), lai ieslēgtu. Vairākkārt nospiežot, pārslēdzat no 100% uz 75%, pēc tam 50%, pēc tam 25%, pēc tam izslēgts. Ja slēdzis paliek pozīcijā ilgāk par 5 sekundēm, nākamā nospiešana izslēdz ierīci.

Vai es varu lietot projektoru, kamēr tas ir pievienots tīklam?

Jā, projektors pēc noklusējuma darbojas ar tīkla strāvu, kad tas ir pievienots. Strāvas padeves pārtraukuma gadījumā tas automātiski pārslēdzas uz akumulatoru (ja ir uzstādīts uzlādēts akumulators) un trīs reizes mirgo.

Kādi akumulatori ir saderīgi ar šo projektoru?

Projektors pieņem 18 V akumulatorus no Bosch, Makita, Metabo, Milwaukee/Dewalt zīmoliem, izmantojot komplektā esošos adapterus. Pilns saraksts atrodams www.brennenstuhl.com.

Vai projektors ir ūdensnecaurlaidīgs?

Ar pareizi aizvērtu akumulatora vāku aizsardzības pakāpe ir IP54 (aizsardzība pret putekļiem un ūdens šļakatām). Ar atvērtu vāku tas ir IP20 (lietojams tikai sausās iekštelpās).

Vai es varu uzstādīt projektoru uz statīva?

Jā, projektoru var uzstādīt atsevišķi vai pārī uz Brennenstuhl statīva. Diviem projektoriem izmantojiet šķērsbalstu CB 70 1172640059 (pārdod atsevišķi).

Kā tīrīt projektoru?

Atvienojiet to no tīkla un izņemiet akumulatoru. Izmantojiet sausu vai viegli mitru drānu. Nekad neizmantojiet šķīdinātājus vai abrazīvus līdzekļus.

Ko darīt, ja akumulators ir gandrīz tukšs?

Projektors mirgo 5 reizes, pēc tam darbojas vēl aptuveni 10 minūtes ar 50% jaudu, līdz zemsprieguma aizsardzība to izslēdz.

Vai projektoru var lietot ārā lietainā laikā?

Jā, kamēr akumulatora vāks ir aizvērts, IP54 aizsargā pret ūdens šļakatām. Izvairieties no iegremdēšanas.

Kā uzstādīt akumulatoru?

Atveriet akumulatora vāku (1a-1b attēls), ievietojiet atbilstošo adapteri (1c) un nofiksējiet to (1d). Iebīdiet uzlādētu akumulatoru no sāniem līdz tas nofiksējas (1e). Lai izņemtu, nospiediet atbloķēšanas pogu (1f).

Ko darīt, ja gaismas avots vairs nedarbojas?

LED nav nomaināma. Ja tā ir sasniegusi kalpošanas beigas, nomainiet visu projektoru. Nemēģiniet atvērt ierīci.

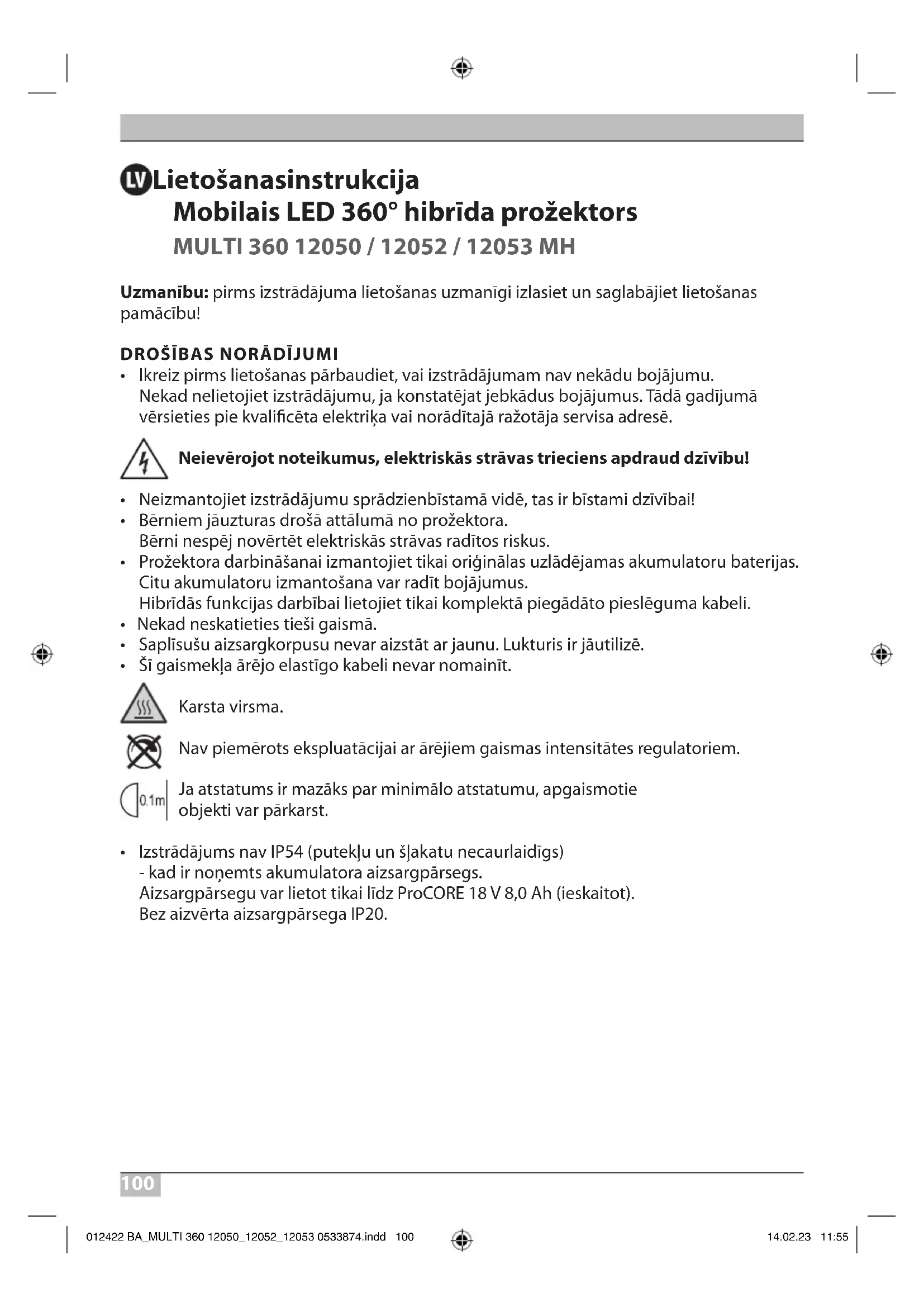

LIETOŠANAS INSTRUKCIJA MULTI 360 12050 MH BRENNENSTUHL

Uzmanibu: pirms izstradajuma lietošanas uzmanigi izlasiet un saglabajiet lietošanas pamacibu!

DROŠIBAS NORADIJUMI

• Ikreiz pirms lietošanas parbaudiet, vai izstradajumam nav nekādu bojajumu. Nekad nelietojiet izstradajumu, ja konstatejat jebkādus bojajumus. Tādā gadijumā versieties pie kvalificeta elektrika vai noraditajā ražotāja servisa adrese.

Neieverojot noteikumus, elektriskas stravas trieciens apdraud dzivibu!

• Neizmantojiet izstradajumu spradzienbistamā vide, tas ir bistami dzivibai!
• Berniem jauzturas drosa attaluma no prozektora.
  Berni nespej novertet elektriskas stravas raditos riskus.
• Prozektora darbinăsanai izmantojiet tikai originalas uzladejamas akumulatoru baterijas. Citu akumulatoru izmantošana var radit bojajumus. Hibridas funkcijas darbibai lietojiet tikai komplekta piedadato piesleguma kabeli.
• Nekad neskatieties tieši gaisma.
• Saplisušu aizsargkorpusu nevar aizstāt ar jaunu. Lukturis ir jäutilize.
• Šī gaismekla ārejo elastigo kabeli nevar nomainit.

Karsta virsma.

Nav piemērots ekspluatacijai ar ārejiem gaismas intensitätes regulatoriem.

Ja atstatums ir mazaks par minimalo atstatumu, apgaismotie objekti var pärkarst.

• Izstradajums nav IP54 (puteklu un šlakatu necaurlaidigs) - kad ir nonemts akumulatora aizsargparsegs. Aizsargparsegu var lietot tikai lidz ProCORE 18 V 8,0 Ah (ieskaitot). Bez aizverta aizsargparsega IP20.

TEHNISKIE DATI

Modeli: MULTI 360 12050 / 120	52 / 12053 MH
Saderigie akumulatoru tipi:	Pärskatu par visiem pieejamajiem adapteriem un atbilstošajām baterijām varat atrast mūsu mājaslapā www.brennenstuhl.com
Nominālais spriegums: 220-240 V~ 50/60 Hz
Energijas patērīns	100 W
Strāva, maks.: 0,7 A
Jaudas faktors: 0,98
Maks. projicētais laukums:	825,32 cm²
Izmēri:	37,8x28x28,6 cm
Aizsargpārsega izmēri:	23,6x23,6x14,5 cm
Svars:	4,96 kg

Izstradajums ir piemeropts apgaismojuma nodrošinašanai iekstelpas un āra.

EKSPLUATACIJAS UZSAKŠANA

Novietojiet lukturi uz sausas un lidzenas virsmas.

Ar reguljamo balsta loku lukturi var pagriezt dažados slipuma lenkos.

AKUMULATORA IEVIETOSANA UN IZNEMSANA

Adaptereri var ievietot atri un viegli.

Lai to izdaritu, nolieciet akumulatora vacinja stiprinajuma mehanismu uz aru un atbrivojiet cilpinas no to stiprinajuma. Pec tam var nonemt akumulatora vacinu (1.a - 1.b att.).

Tagad ivietojiet atbilstošo adapteri (1c. att.) Brennenstuhl saskarne un blokejiet to ar sarkano blokešanas mehanismu (1d. att.). levietojiet uzlādēto 18 voltu akumulatoru akumulatora turetajā no sāniem, lidz jutat, ka tas ir ivietots galejā pozicijā (1.e att.).

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivoanas pogu un izvelciet akumulatoru uz saniem no akumulatora turetaja. Pec tam atkal aizveriet vaku (1.f att.).

Lai nodrošinātu IP54 (aizsardziba pret putekliem un šlakatām), prožektoru dríkst darbinat tikai ar pareizi aizvṛtu akumulatora vacinu.

Ja akumulators ilgaku laiku netiks lietots, iznemiet to no ierices.

Ja akumulatora jauda ir lidz 12 Ah, lukturi var lietot ari bez akumulatora parsega, taču aizsardzibas veids tad samazinās lidz IP20, un lukturi drikst izmantot tikai sausā vide. Sai nolūkā atveriet akumulatora parsega fiksatoru (1.a att.). Pec tam nonemiet akumulatora parsegu.

HIBRIDA TIKLA LUKTURA DARBIBA AR AKUMULATORU

Lai ieslęgtu lukturi, aizmugure nospiediet sledzi (2a. att.).

Spiežot vairakas reizes (2a. att.), gaismas intensitate tiek parslegta no 100% uz 75% , uz 50% un 25% , péc tam uz "izslegts".

Jo mazaka apgaismosanas jauda ir iestatita, jo lielaks bus degsanas ilgums.

Ja sledza pozicija paliks nemainiga ilgak par 5 sekundem, tad pec nakamas nospiesanas vienmér sekos "izslegts" stavoklis.

Kad akumulators ir gandrīz tukss, bet pieslēguma kabelis nav pievienots, LED lukturis iemirgojas 5 reizes. Pec tam lukturis vel turpina degt apm. 10 minutes ar 50% gaismas intensāti, pirms to izslēd zdiās izlādes aizsardzība.

Ja laikā, kad lukturis ir ieslēgts (2b. att.), tiek pievienots pieslēguma kabelis, tad lukturis iemirgojas 3 reizes un automatiski parsleyedzas uz tikla režimu ar 100% gaismas intensiti.

HIBRIDA LUKTURA DARBIBA ARTIKLA SPRIEGUMU

Prozektoru var pieslęgt elektrotiklam, izmantojot kabeli (2.b att.).

Lai ieslēgtu lukturi, aizmugure nospiediet sledzi (2a. att.).

Spiežot vairakas reizes (2a. att.), gaismas intensitate tiek parslēgta no 100% uz 75%, uz 50% un 25%, péc tam uz "izslehts".

Ja sledza pozicija paliks nemainiga ilgak par 5 sekundem, tad pec nakamas nospiesanas vienmér sekos "izslegts" stavoklis.

Kad lukturis ir piesegtis pie tikla, akumulators netiek uzladets.

Ja notiek strāvas padeveatteice vailtek atvienots tikla spraudnis, lukturis automatiski parsledzas uz akumulatora rezimu, ja vien akumulatoram paredzētajā padzilinājumā ir ievietots akumulators ar pietiekamu uzlades limeni. Lukturis informe par šo pareju, trīs reizes iemirgojoties.

OPERACIJAS

Novietojiet prozektoru un iesledziet to ar sledzi.

Novietojiet prozektoru uz sausas, lidzenas virmas.

Piestiprināsana: piekariet prožektoru pie piemērotas caurules.

Lai kompensetu atskirigu akumulatora svaru, ir iespejams parvirtot piekares aki (1g - 1i att.).

AKUMULATORA UZLÄDEŠANA

Izmantojiet tikai ražotāja originalo ladētāju.

STATÍVA MONTAZA

Saskaña ar Eiropas Direktivu 2012/19/ES par elektrisko un elektronisko iekártu atkritumiem nolietotās elektroniskās un elektroierices ir jasavac atseviški un janogādā atkritumu otrreizējai pārstradei videi nekaitigai veidā.

Par nolietotās ierīcès utilizacijas iespējām jautajiet sava pagasta vai pilsetas pašvaldība.

UTILIZACIJA

Baterijas un uzladejamās baterijas nav sadzives atkritumi!

Jums kā paterētājam ir juridiskas saistības atgrietz visas baterijas un akumulatorus savakṣanas vieta jusu paśvaldībā / rajona vai mazumtirdzniecības veikalos, lai tos varētuutilizēt videi draudzīgā veidā, pretējā gadijumā pastāv potenciāls risks videi un cilveku veselibai.

RAZOTAJS
