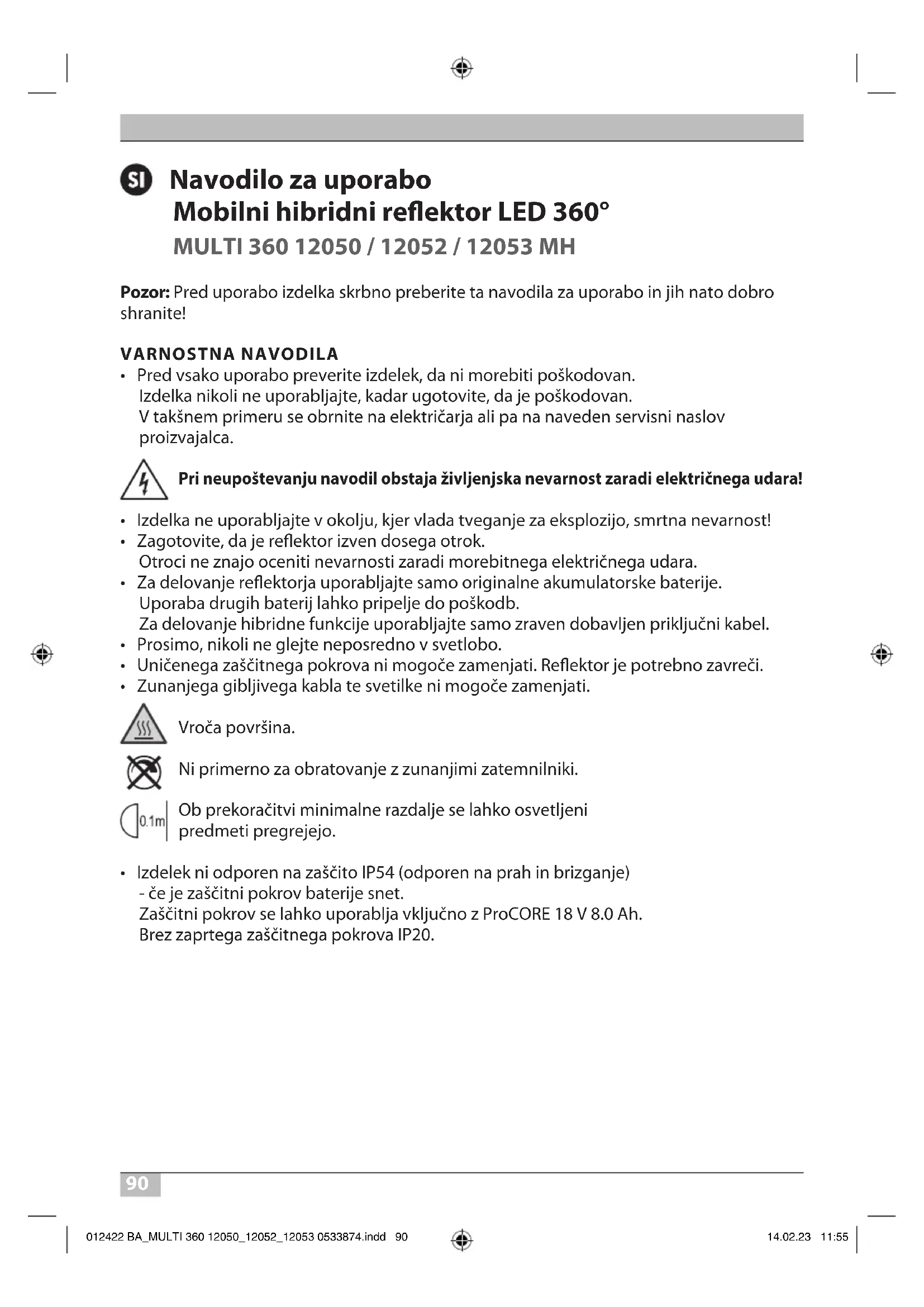

NAVODILA ZA UPORABO MULTI 360 12050 MH BRENNENSTUHL

• Pred vsako uporabo preverite izdelek, da ni morebiti poškodovan. Izdelka nikoli ne uporabljajte, kadar ugotovite, da je poškodovan. V takšnem primeru se obrnite na električarja ali pa na naveden servisni naslov proizvajalca. Pri neupoštevanju navodil obstaja življenjska nevarnost zaradi električnega udara!

• Izdelka ne uporabljajte v okolju, kjer vlada tveganje za eksplozijo, smrtna nevarnost!

• Zagotovite, da je reektor izven dosega otrok. Otroci ne znajo oceniti nevarnosti zaradi morebitnega električnega udara.

• Za delovanje reektorja uporabljajte samo originalne akumulatorske baterije. Uporaba drugih baterij lahko pripelje do poškodb. Za delovanje hibridne funkcije uporabljajte samo zraven dobavljen priključni kabel.

• Prosimo, nikoli ne glejte neposredno v svetlobo.

• Uničenega zaščitnega pokrova ni mogoče zamenjati. Reektor je potrebno zavreči.

• Zunanjega gibljivega kabla te svetilke ni mogoče zamenjati. Vroča površina.

Ni primerno za obratovanje z zunanjimi zatemnilniki. Ob prekoračitvi minimalne razdalje se lahko osvetljeni predmeti pregrejejo.

• Izdelek ni odporen na zaščito IP54 (odporen na prah in brizganje) - če je zaščitni pokrov baterije snet. Zaščitni pokrov se lahko uporablja vključno z ProCORE 18 V 8.0 Ah. Brez zaprtega zaščitnega pokrova IP20. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 90012422 BA_MULTI 360 12050_12052_12053 0533874.indd 90 14.02.23 11:5514.02.23 11:5591 MULTI 360 12050 / 12052 / 12053 MH Navodilo za uporabo

Kategorija zaščite: II Kategorija zaščite/odpornost proti udarcem: IP54, IK08 Temperaturno območje: -10 °C do +40 °C Priključni kabel: H07RN-F 2x1,0 Omrežni vtič MULTI 360 12050 MH: Tipi E + F Omrežni vtič MULTI 360 12052 MH: Tipi J Omrežni vtič MULTI 360 12053 MH: Tipi G Tipi: MULTI 360 12050 / 12052 / 12053 MH Združljivi tipi baterij: Pregled vseh razpoložljivih adapterjev in ustreznih baterij najdete na naši domači strani www.brennenstuhl.com Nazivna napetost: 220-240 V~ 50/60 Hz Poraba električne energije: 100 W Najv. tok: 0,7 A Faktor moči: 0,98 Maks. projicirana površina: 825,32 cm

Reektor postavite na suho in ravno površino. Z nastavljivim držalom lahko izvedete različne kote nagiba reektorja.

VSTAVLJANJE IN ODSTRANJEVANJE BATERIJ

Adapter lahko vstavite hitro in enostavno. To storite tako, da zapognete pritrdilni mehanizem pokrova baterije navzven in sprostite jezičke s pritrdišča. Nato lahko odstranite pokrov baterije (sl. 1a in 1b). Sedaj vstavite ustrezen adapter (sl. 1c) v vmesnik Brennenstuhl in ga zaklenite z rdečim zaklepnim mehanizmom (sl. 1d). Napolnjeno 18-voltno baterijo potisnite v držalo baterije s strani, dokler ne začutite, da se zaskoči v končni položaj (sl. 1e). Če želite odstraniti baterijo, pritisnite gumb za sprostitev baterije in baterijo potegnite na stran iz držala za baterijo. Nato ponovno zaprite pokrov (sl. 1f). Za zagotovitev zaščite IP54 (odpornost proti prahu in škropljenju) lahko reektor deluje le s pravilno zaprtim pokrovom baterije. Če reektorja dalj časa ne uporabljate potem baterijo odstranite iz naprave. Reektor je mogoče uporabljati tudi brez pokrova baterije z do 12 Ah baterijo, vsekakor se nato zniža vrsta zaščite na IP20 in reektor je dovoljeno uporabljati samo v suhem okolju. V ta namen odprite zaklepanje pokrova baterije (sl. 1a). Nato odstranite pokrov baterije. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 91012422 BA_MULTI 360 12050_12052_12053 0533874.indd 91 14.02.23 11:5514.02.23 11:5592 Navodilo za uporabo MULTI 360 12050 / 12052 / 12053 MH DELOVANJE HIBRIDNEGA OMREŽNEGA REFLEKTROJA Z BATERIJO Za vklop reektorja aktivirajte stikalo zadaj (sl. 2a). Z večkratnim pritiskom (sl. 2a) lahko moč svetlobe preklapljate s 100 % na 75 %, 50 %, 25 % in nato na „izklop“. Kolikor nižja je nastavljena moč svetlobe, toliko daljši je čas osvetlitve. Če je določen položaj stikal nespremenjen več kot 5 sekunde, potem s ponovnim pritiskom vedno preidemo v stanje »izklopa«. Če je baterija skoraj prazna in priključni kabel ni priključen, potem LED reektor utripne 5-krat. Nato bo reektor ponovno svetil za pribl. 10 minut naprej s 50% osvetljenostjo, preden zaščita pred popolno izpraznitvijo svetlobo popolnoma izklopi. Če priključni kabel priključite ob vklopljenem reektorju (sl. 2b) utripne reektor 3-krat in preklopi nato na samodejno omrežno obratovanje s 100 % osvetljenostjo. DELOVANJE HIBRIDNEGA REFLEKTROJA Z OMREŽNO NAPETOSTJO Reektor je možné pripojiť k elektrickej sieti pomocou kábla (sl. 2b). Za vklop reektorja aktivirajte stikalo zadaj (sl. 2a). Z večkratnim pritiskom (sl. 2a) lahko moč svetlobe preklapljate s 100 % na 75 %, 50 %, 25 % in nato na „izklop“. Če je določen položaj stikal nespremenjen več kot 5 sekunde, potem s ponovnim pritiskom vedno preidemo v stanje »izklopa«. Če je reektor priključen na omrežje, potem se baterija ne polni. Če je reektor priključen na električno omrežje, potem se reektor standardno napaja z električno napetostjo. Ob izpadu toka ali, če izvlečete vtič, preklopi reektor samodejno na baterijsko delovanje, če v prostor za baterijo vstavite dovolj napolnjeno baterijo. To sporoča trikratno utripanje reektorja. OPERACIJE Postavite reektor in ga vklopite s stikalom. Postavitev: Postavite reektor na suho, ravno površino. Obešanje: Reektor obesite na primerno cev. Za prilagoditev različnim težam baterij lahko premaknete kavelj za obešanje (sl. 1g-1i). POLNJENJE BATERIJE Uporabljajte samo originalni polnilnik proizvajalca.

Reektorje lahko namestite ali obesite na stojalo Brennenstuhl, posamično ali v parih (sl. 3a do 3d). Če sta nameščena dva reektorja, je potrebna dodatna prečka "CB 70 1172640059". 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 92012422 BA_MULTI 360 12050_12052_12053 0533874.indd 92 14.02.23 11:5514.02.23 11:5593 MULTI 360 12050 / 12052 / 12053 MH Navodilo za uporabo OBSEG DOBAVE Reektor, 4 multi adapterji: Bosch, Makita, Metabo, Milwaukee/Dewalt, Vrečka z adapterjem. OPREMA Ustrezno opremo najdete na naši spletni strani www.brennenstuhl.com. ČIŠČENJE Pred čiščenjem izključite izdelek iz električnega omrežja in odstranite baterijo. Ne uporabljajte nikakršnih topil, jedkih čistil ali podobnega. Za čiščenje uporabljajte samo suho ali rahlo navlaženo krpo. VZDRŽEVANJE POZOR: Svetilka LED ne vsebuje nobenih komponent, katere bi bilo treba vzdrževati. Vira svetlobe te svetilke ni mogoče zamenjati. Ko je vir svetlobe ob koncu življenjske dobe, je treba zamenjati celotno svetilko. Svetilke ni dovoljeno odpirati.

ESIZJAVA O SKLADNOSTI

Izjava o skladnosti EU je na voljo pri proizvajalcu. ODLAGANJE Električne naprave odlagajte na okolju prijazen način! Električne naprave na sodijo med gospodinjske odpadke. V skladu z evropsko direktivo 2012/19/ES o električnih in elektronskih napravah je treba rabljene elektronske naprave zbirati ločeno in jih reciklirati na okolju prijazen način. Več o možnostih odlaganja med odslužene naprave lahko izveste pri občinski ali mestni upravi. ODLAGANJE Baterije in polnilne baterije niso gospodinjski odpadki! Kot potrošnik ste zakonsko dolžni vse baterije in akumulatorje predati na zbirno mesto v svoji občini / okrožju ali v trgovinah, tako da jih je mogoče odlagati na okolju prijazen način, sicer lahko pride do morebitnih tveganj za okolje in zdravje ljudi. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 93012422 BA_MULTI 360 12050_12052_12053 0533874.indd 93 14.02.23 11:5514.02.23 11:5594 Navodilo za uporabo MULTI 360 12050 / 12052 / 12053 MH PROIZVAJALEC Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Za več informacij priporočam obisk zavihka Servis/Pogosto zastavljena vprašanja na naši spletni strani www.brennenstuhl.com. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 94012422 BA_MULTI 360 12050_12052_12053 0533874.indd 94 14.02.23 11:5514.02.23 11:5595 Naudojimo instrukcija Mobilus LED 360° hibridinis prožektorius MULTI 360 12050 / 12052 / 12053 MH Dėmesio: prieš naudodami gaminį, atidžiai perskaitykite šią naudojimo instrukciją ir ją saugokite! SAUGOS NUORODOS
