MULTI 360 12050 MH - Lampe BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Mobiler 360° LED-Hybrid-Projektor
Marke	Brennenstuhl
Modell	MULTI 360 12050 MH
Stromversorgung	Netz 220-240 V~ 50/60 Hz oder kompatibler 18 V Akku
Leistung	100 W
Max. Strom	0,7 A
Leistungsfaktor	0,98
Maße (L×B×H)	37,8 × 28 × 28,6 cm
Gewicht	4,96 kg
Schutzart	IP54 (bei geschlossener Batterieabdeckung), IK08
Temperaturbereich	-10 °C bis +40 °C
Schutzklasse	II
Kompatible Akku-Typen	Bosch, Makita, Metabo, Milwaukee/Dewalt (mit mitgelieferten Adaptern)
Hauptfunktionen	360° Beleuchtung, 4 Leistungsstufen (100%, 75%, 50%, 25%), Hybridbetrieb Netz/Akku, automatische Umschaltung bei Stromausfall
Betriebsdauer	Variabel je nach Akku und Beleuchtungsstufe
Montage	Auf Brennenstuhl-Stativ (optional), Aufhängung oder Bodenaufstellung
Wartung und Reinigung	Netzstecker ziehen und Akku entfernen; mit trockenem oder leicht feuchtem Tuch reinigen; keine Lösungsmittel verwenden
Lichtquelle	Integrierte LED, nicht austauschbar; am Ende der Lebensdauer den gesamten Strahler ersetzen
Sicherheit	Nicht direkt in den Lichtstrahl blicken; für Kinder unzugänglich aufbewahren; nur Original-Akkus verwenden; Gerät nicht öffnen
Lieferumfang	Strahler, 4 Adapter (Bosch, Makita, Metabo, Milwaukee/Dewalt), Adaptertasche
Verwendung	Innen- und Außenbereich (IP54 bei geschlossener Abdeckung)
Garantie	Siehe EU-Konformitätserklärung auf der Website des Herstellers

Häufig gestellte Fragen - MULTI 360 12050 MH BRENNENSTUHL

Wie schalte ich ein und stelle die Helligkeit ein?

Drücken Sie den Schalter (Abbildung 2a) zum Einschalten. Durch mehrmaliges Drücken wechseln Sie von 100 % auf 75 %, dann 50 %, dann 25 %, dann aus. Wenn der Schalter länger als 5 Sekunden in Position bleibt, schaltet das nächste Drücken das Gerät aus.

Kann ich den Strahler verwenden, während er am Netz angeschlossen ist?

Ja, der Strahler arbeitet standardmäßig am Netz, wenn er angeschlossen ist. Bei Stromausfall schaltet er automatisch auf Akku um (falls ein geladener Akku eingesetzt ist) und blinkt 3 Mal.

Welche Akkus sind mit diesem Strahler kompatibel?

Der Strahler akzeptiert 18-V-Akkus der Marken Bosch, Makita, Metabo, Milwaukee/Dewalt mit den mitgelieferten Adaptern. Die vollständige Liste finden Sie auf www.brennenstuhl.com.

Ist der Strahler wasserdicht?

Bei korrekt geschlossener Batterieabdeckung beträgt die Schutzart IP54 (staub- und spritzwassergeschützt). Bei geöffneter Abdeckung ist sie IP20 (nur in trockenen Innenräumen verwendbar).

Kann ich den Strahler auf einem Stativ montieren?

Ja, der Strahler kann einzeln oder doppelt auf einem Brennenstuhl-Stativ montiert werden. Für zwei Strahler verwenden Sie die Querhalterung CB 70 1172640059 (separat erhältlich).

Wie reinige ich den Strahler?

Ziehen Sie den Netzstecker und entfernen Sie den Akku. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Was tun, wenn der Akku fast leer ist?

Der Strahler blinkt 5 Mal, dann arbeitet er noch etwa 10 Minuten bei 50 % Leistung, bevor der Tiefentladeschutz ihn abschaltet.

Kann der Strahler im Freien bei Regen verwendet werden?

Ja, solange die Batterieabdeckung geschlossen ist, schützt die IP54-Klasse vor Spritzwasser. Vermeiden Sie Eintauchen.

Wie installiere ich den Akku?

Öffnen Sie die Batterieabdeckung (Abbildung 1a-1b), setzen Sie den passenden Adapter ein (1c) und verriegeln Sie ihn (1d). Schieben Sie den geladenen Akku von der Seite ein, bis er einrastet (1e). Zum Entfernen drücken Sie die Entriegelungstaste (1f).

Was tun, wenn die Lichtquelle nicht mehr funktioniert?

Die LED ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, ersetzen Sie den gesamten Strahler. Versuchen Sie nicht, das Gerät zu öffnen.

BEDIENUNGSANLEITUNG MULTI 360 12050 MH BRENNENSTUHL

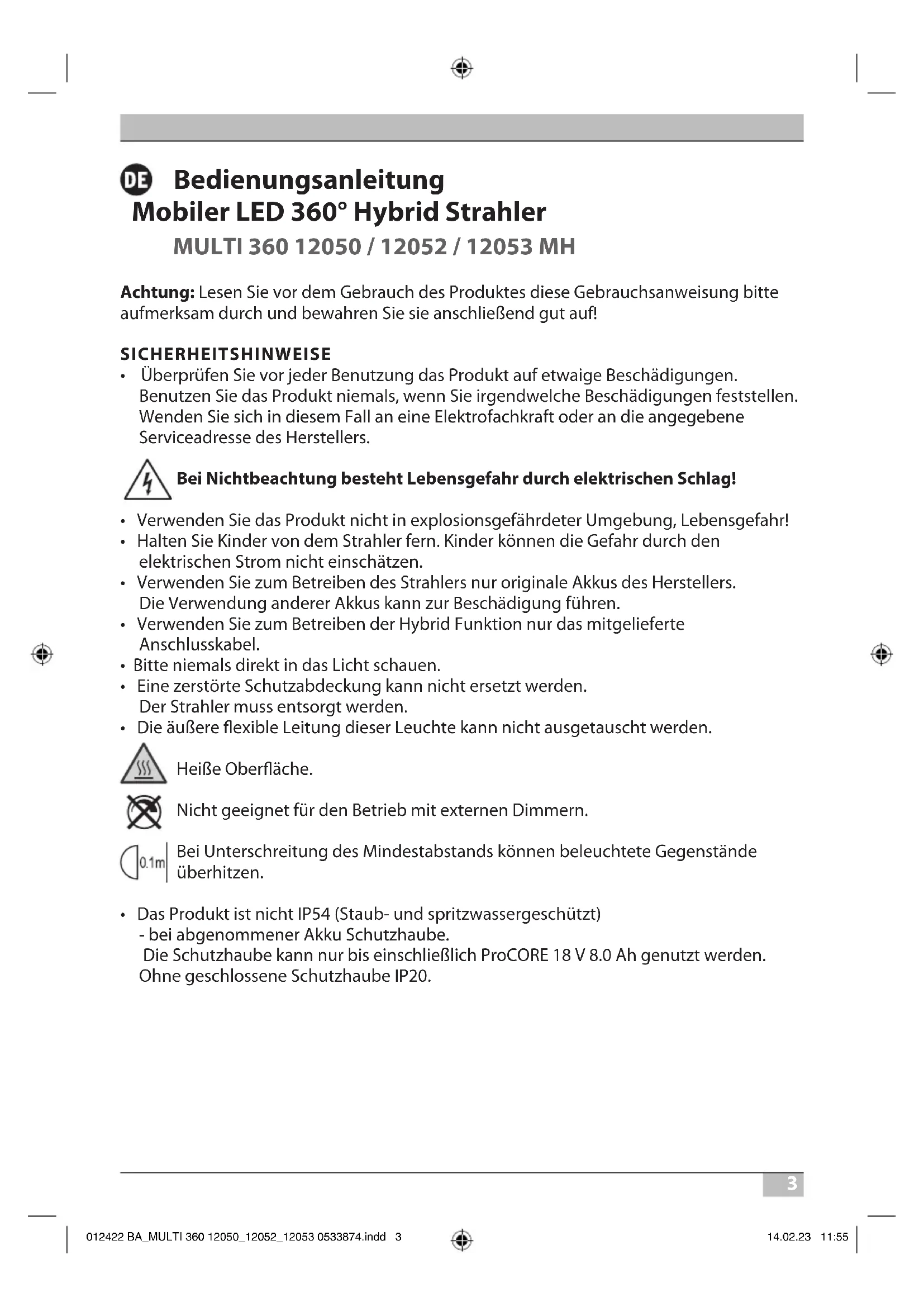

Bedienungsanleitung biler LED 360^ Hybrid Strahler

MULTI 360 12050 / 12052 / 12053 MH

Achtung: Lesen Sie vor dem Gebrauch des Produktes diese Gebrauchsanweisungitte aufmerksam durch und bewahren Sie sie anschlieBend gut auf!

SICHERHEITSHINWEISE

• Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in thisem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

• Verwenden Sie das Produkt nicht in explosionsgeführter Umgebung, Lebensgefahr!
• Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.
• Verwenden Sie zum Betrieb des Strahlers nur originale Akkus des Herstellers. Die Verwendung anderer Akkus kann zur Beschädigung führen.
• Verwenden Sie zum Betrieben der Hybrid Funktion nur das mitgelieferte Anschlusskabel.
  -itte niemals direkt in das Licht schauen.
• Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.
  Die außerre flexible Leitung dieser Leuche kann nicht ausgetauscht werden.

Heiße Oberfläche.

Nicht geeignet für den Betrieb mit externen Dimmern.

Bei Unterschiedlung des Mindestabstands konnen beleuchtete Gegenstände überhitzen.

• Das Produkt ist nicht IP54 (Staub- und spritzwassergeschützt)
• bei abgenommener Akku Schutzhaube.
  Die Schutzhaube kann nur bis einschließlich ProCORE 18 V 8.0 Ah genutzt werden.
  Ohne geschlossene Schutzhaube IP20.

TECHNISCHE DATEN

Schutzklasse: II

Schutzart/Schlagfestigkeit: IP54, IK08

Temperaturbereich: -10°C bis +40°C

Anschlusskabel: H07RN-F 2x1,0

Netzstecker MULTI 360 12050 MH: Typ E + F

Netzstecker MULTI 360 12052 MH: Typ J

Netzstecker MULTI 360 12053 MH: Typ G

Typen: MULTI 360 12050 / 12052 / 12053 MH
Kompatible Akkutypen: Eine Übersichtsrechtlichkeiten, passenden Aktienfinden Sie auf unserer Homepage www.brennenstuhl.com
Nennspannung: 220-240 V~ 50/60 Hz
Leistungsaufnahme: 100 W
Strom max.: 0,7 A
Leistungsfactor: 0,98
Max. projizierte Flüche: 825,32 cm2Maße: 37,8x28x28,6 cmMaße Schutzabdeckung: 23,6x23,6x14,5 cmGewicht: 4,96 kg

Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

INBETRIEBNAHME

Stellen Sie den Strahler auf eine trockene, ebene Fläche.

Mit dem verstelltbaren Bügel setzen sich verschiedene Neigungswinkel des Strahlers realisieren.

EINSETZEN UND ENTNEHMEN DES AKKUS

Der Adapter kann einfach und schnell eingesetzt werden.

Hierfür klappen Sie den Befestigungsmechanismus der Akkuabdeckung nach außen und losen die Laschen aus der Verankerung. Anschließlich kann die Akkuabdeckung entnommen werden (Abb. 1a - 1b). Setzen Sie nun den passenden Adapter (Abb. 1c) in die Brennenstuhl Schnittstelle ein und verriegeln Sie diesen mit dem roten Verriegelungsmechanismus (Abb. 1d). Schieben Sie den geladenen 18 Volt Akku von der Seite in die Akkuaufnahme ein, bis dieser spürbar in der Endposition einrastet (Abb. 1e). Zum Entnehmen des Akkus die Akku-Entriegelungstaste drücken und Akku zur Seite aus der Akkuaufnahmeziehen. Danach Abdeckung wieder verschreiben (Abb. 1f).

Der Strahlerarf, um IP54 (Staub- und spritzwassergeschützt) zu gewährleisten, nur mit korrekt verschlossener Akkuabdeckung betrieben werden.

Bei längerem Nichtgebrauch den Akku aus dem Gerätnehmen.

Der Strahler kann auch ohne Akkuabdeckung bis zum 12 Ah Akku betrieben werden, allerdings reduziert sich dann die Schutzart auf IP20 und der Strahlerarf nur in trockener Umgebung betrieben werden. Dazu öffnen Sie die Verriegelung der Akkuabdeckung (Abb. 1a). Danach entfern den Sie die Akkuabdeckung.

BETRIEB DES HYBRID NETZSTRAHLERS MIT AKKU

Zum Einsatz den Strahlers den Schalter halten betätigten (Abb. 2a). Durch mehrmaliges Drücken (Abb. 2a) wird die Lichtstärke von 100% auf 75% zu 50% auf 25% und dann auf „aus" geschaltet.

Je weniger Lichtleistung eingestellt ist, besoinlanger ist die Leuchtdauer. Ist eine Schalterposition langer als 5 Sekunden unverändert, dann führt ein nochmaliges Drucken immer in den „aus“ Zustand.

Ist der Akku nahezu leer und das Anschlusskabel nicht angeschlossen, blinkt der LED-Strahler 5 Mal auf. Danach wird der Strahler noch für ca. 10 Minuten mit 50% Helligkeit weiter leuchten, bevor der Tiefentladeschutz den Strahler abschaltet.

Wird das Anschlusskabel bei eingeschalteten Strahler angeschlossen (Abb. 2b), blinkt der Strahler 3 Mal und schaltet dann automatisch auf Netzbetrieb mit 100% Licht.

BETRIEB DES HYBRID-STRAHLERS MIT NETZSPANNUNG

Der Strahler kann über das Kabel mit dem Stromnetz verbunden werden (Abb. 2b).

Zum Einsatz den Strahlers den Schalter halten betätigten (Abb. 2a).
Durch mehrmaliges Drücken (Abb. 2a) wird die Lichtstärke von 100% auf 75% zu 50% auf 25% und dann auf „aus" geschaltet.

Ist eine Schalterposition länger als 5 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „aus“ Zustand.

Ist der Strahler ans Netz angeschlossen, wird der Akku nicht geladen.

Wenn der Strahler ans Stromnetz angeschlossen ist, wird der Strahler standardmaßig mit Netzspannung betrieben. Bei Stromausfall oder wenn der Netzstecker gezogen wird, schaltet der Strahler automatisch auf Akkubetrieb um, sofern ein Akku mit ausreichender Ladung in die Akkuaufnahme eingesetzt ist. Dies wird durch dreimaliges Blinken des Strahlers signalisiert.

BEDIENUNGEN

Positionieren Sie den Strahler und schalten Sieihn mit dem Schalter ein.

Stehend: Stellen Sie den Strahler auf eine trockene, ebene Fläche.

Hängend: Hängen Sie den Strahler an ein geeignetes Rohr.

Zum Ausgleichen der verschiedene Akkugewichten, kann der Aufhängehaken verschiben werden (Abb. 1g - 1i).

AUFLADEN DES AKKUS

Benutzen Sie nur ein original Ladegerät des Herstellers.

STATIVMONTAGE

Der Strahler kann auch einzeln oder im Doppel auf ein Brennenstuhl Stativ montiert oder gehängt werden (Abb. 3a - 3d).

Werden zwei Strahler montiert, wird der Zubehör-Querträger „CB 70 1172640059" benötigt.

LIEFERUMFANG

Strahler, 4 Multi Adapter: Bosch, Makita, Metabo, Milwaukee/Dewalt, Tasche für Adapter.

ZUBEHÖR

Passendes Zubehör finden Sie auf unserer Homepage www.brennenstuhl.com.

REINIGUNG

Trennen Sie das Produkt vor der Reinigung von der Netzspannung und enthalten Sieden Akku.

Verwenden Sie keine Lösungsmittel, atzende Reinigungsmittel oder ähnlich.

Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

WARTUNG

ACHTUNG: die LED-Leuchte enthalt keine Komponenten, die gewartet werden,müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Wenn die Lichtquelle ihr Lebensende erreicht hat,ist die gesamte Leuchte zu ersetzen.Die Leuchte darf nicht geöffnet werden.

CEEU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklung ist beim Hersteller hinterlegt.

ENTSORGUNG

Informationen zum Elektro- und Elektronikgerätegesetz 3 - ElektroG3 Bedeutung des durchgestruchenen Mülltonnen-Symbols

Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpflichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen, d.h. Altgeräte sind getrennt vom Hausmüll zu entsorgen. Nicht vom Altgerät umschlossene Altbatterien oder Altakkumulatoren sowie Lampen, die zerstörungsfrei aus dem Altgerät entwickelten werden können, müssen vorher zerstörungsfrei entnommen und getrennt entsorgt werden. Ein Balken unter der Mülltonne bedeutet, dass das Produkt nach dem 13. August 2005 in Verkehr gebracht wurde.

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten konnen diese aufgrund der Pflicht zur unentgeltlichen Rücknahme bei Vertreibern abgeben. Dies sind im Einzelnen:

• Größere Elektrofachmärkte (also Elektro-Fachgeschäfte, mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 ).
• Lebensmittelläden mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen.
• These Handler themselves be im Verkauf eines neuen Elektrogeräts ein Altgerät der gleichen Art kostenfrei zurücknahmen (1:1-Rücknahme); dies gilt auch für Lieferungen nach Hause.
• These Handler müssen bis zu drei keine Altgeräte (keine äußere Abmessung größter als 25 cm) kostenfrei im Verkaufsgeschäft oder in unmittelbarer Höhe zurücknehmen, ohne dass dies an einen Neukauf geknupft werden darf (0:1-Rücknahme).
• Rücknahmepflichten gelten auch für den Versandhandel, wobei die Pflicht zur 1:1-Rücknahme im privaten Haushalt nur für Großgeräte (eine Kantenlänge > 50cm) gilt; für die 1:1-Rücknahme von Lampen, Kleingeräten und kleinen ITK-Geräten sowie die 0:1-Rücknahme müssen Versandhändler Rückgabemöglichkeiten in zumutbarer Entfernung zum Endverbraucher bereitstellen.

Besitzer von Altgeräten konnen diese auch im Rahmen der durch öffentlich-rechtliche Entsorgungsträger eingerichteten und zur Verfugung stehenden Unterstützungen der Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäß Entsorgung sichergestellt ist.

- Personenbezogene Daten

Alle Endnutzer von Elektro- und Elektronikaltgeräten werden darauf hingewiesen, dass Sie für das Löschen personenbezogener Daten auf den zu entsorgenden Altgeräten selbst verantwortlich sind.

Informationen in Bezug auf die Erfüllung der quantitativen Zielvorgaben nach § 10 Absatz 3 und § 22 Absatz 1 ElektroG

Entspruchende Informationen finden Sie beim Bundesministerium für Umwelt, Naturschutz und nukleare Sicherheit (BMU) unter: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

WEEE-Registrierungsnummer

Unter der Registrierungsnummer DE 82437993 sind wir bei der Stiftung Elektro-Altgeräte Register, Nordostpark 72, 90411 Nürnberg, als Hersteller von Elektro- und/oder Elektronikgeräten registriert.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortliche Recyclingstellen entsorgen können.

ENTSORGUNG

Batterien und Akkus)dürfen nicht in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus bei einer Sammelstelle in ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführrt werden können, ansonsten bestehen mögliche Gefahren für die Umwelt und die menschliche Gesundheit.

HERSTELLER

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · D-72074 Tübingen

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage www.brennenstuhl.com.
