MULTI 360 12050 MH - Lempa BRENNENSTUHL - Nemokama naudojimo instrukcija

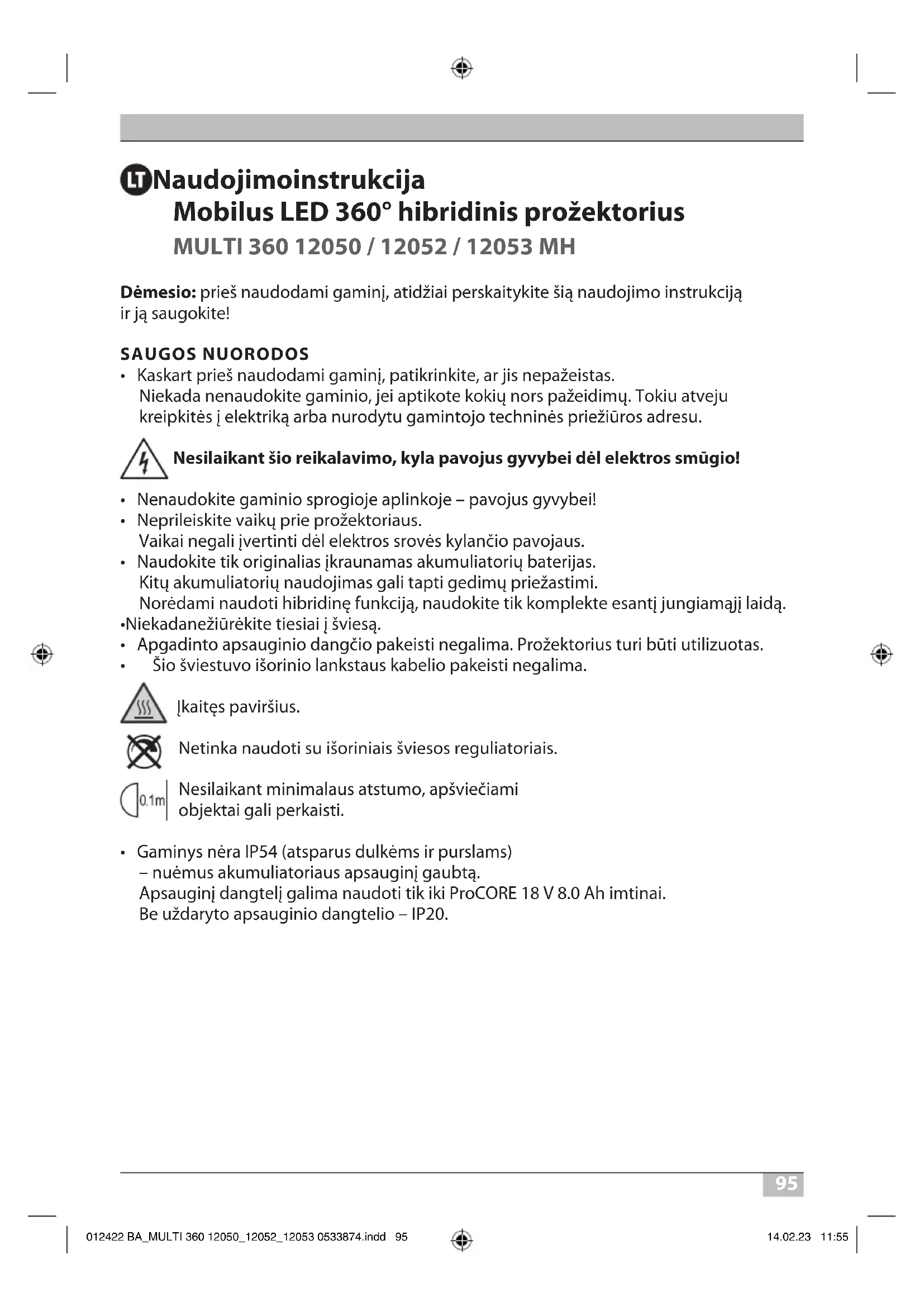

NAUDOJIMO INSTRUKCIJA MULTI 360 12050 MH BRENNENSTUHL

• Kaskart prieš naudodami gaminį, patikrinkite, ar jis nepažeistas. Niekada nenaudokite gaminio, jei aptikote kokių nors pažeidimų. Tokiu atveju kreipkitės į elektriką arba nurodytu gamintojo techninės priežiūros adresu. Nesilaikant šio reikalavimo, kyla pavojus gyvybei dėl elektros smūgio!

• Nenaudokite gaminio sprogioje aplinkoje – pavojus gyvybei!

• Neprileiskite vaikų prie prožektoriaus. Vaikai negali įvertinti dėl elektros srovės kylančio pavojaus.

• Naudokite tik originalias įkraunamas akumuliatorių baterijas. Kitų akumuliatorių naudojimas gali tapti gedimų priežastimi. Norėdami naudoti hibridinę funkciją, naudokite tik komplekte esantį jungiamąjį laidą.

• Niekada nežiūrėkite tiesiai į šviesą.

• Apgadinto apsauginio dangčio pakeisti negalima. Prožektorius turi būti utilizuotas.

• Šio šviestuvo išorinio lankstaus kabelio pakeisti negalima. Įkaitęs paviršius. Netinka naudoti su išoriniais šviesos reguliatoriais. Nesilaikant minimalaus atstumo, apšviečiami objektai gali perkaisti.

• Gaminys nėra IP54 (atsparus dulkėms ir purslams) – nuėmus akumuliatoriaus apsauginį gaubtą. Apsauginį dangtelį galima naudoti tik iki ProCORE 18 V 8.0 Ah imtinai. Be uždaryto apsauginio dangtelio – IP20. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 95012422 BA_MULTI 360 12050_12052_12053 0533874.indd 95 14.02.23 11:5514.02.23 11:5596 Naudojimo instrukcija MULTI 360 12050 / 12052 / 12053 MH TECHNINIAI DUOMENYS Apsaugos klasė: II Apsaugos laipsnis / atsparumas smūgiui: IP54, IK08 Temperatūros diapazonas: nuo -10 °C iki +40 °C Prijungimo kabelis: H07RN-F 2x1,0 Tinklo kištuko MULTI 360 12050 MH: E + F tipas Tinklo kištuko MULTI 360 12052 MH: J tipas Tinklo kištuko MULTI 360 12053 MH: G tipas Tipai: MULTI 360 12050 / 12052 / 12053 MH Suderinami akumuliatorių tipai: Visų turimų adapterių ir atitinkamų akumuliatorių apžvalgą rasite mūsų tinklalapyje www.brennenstuhl.com Nominalioji įtampa: 220-240 V~ 50/60 Hz Galia: 100 W Maks. srovė: 0,7 A Galios koecientas: 0,98 Maks. projekcinis plotas: 825,32 cm

Matmenys: 37,8x28x28,6 cm Apsauginio gaubto matmenys: 23,6x23,6x14,5 cm Svoris: 4,96 kg Šis gaminys skirtas apšvietimo reikmėms viduje ir lauke.

EKSPLOATACIJOS PRADŽIA

Pastatykite prožektorių ant sauso, lygaus paviršiaus. Reguliuojama apkaba galima nustatyti įvairius prožektoriaus pokrypio kampus. KAIP ĮDĖTI IR IŠIMTI AKUMULIATORIŲ Adapterį galima įdėti greitai ir lengvai. Norėdami tai padaryti, atlenkite akumuliatoriaus dangtelio tvirtinimo mechanizmą į išorę ir atlaisvinkite skirtukus nuo jų tvirtinimo. Tada galima nuimti akumuliatoriaus dangtelį (1a-1b pav.). Dabar įstatykite atitinkamą adapterį (1c pav.) į "Brennenstuhl" sąsają ir užksuokite jį raudonu ksatoriumi (1d pav.). Įkrautą 18 V akumuliatorių stumkite į akumuliatoriaus laikiklį iš šono, kol pajusite, kad jis įlindo į galinę padėtį (1e pav.). Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atleidimo mygtuką ir ištraukite akumuliatorių į šoną iš akumuliatoriaus laikiklio. Tada vėl uždarykite dangtelį (1f pav.). Siekiant užtikrinti IP54 (atsparumą dulkėms ir purslams), prožektorių galima naudoti tik tinkamai uždarius baterijos dangtelį. Išimkite akumuliatorių iš prietaiso, jei jis nebus naudojamas ilgą laiką. Prožektorių galima naudoti ir be akumuliatoriaus dangtelio su ne galingesniu kaip 12 Ah akumuliatoriumi, tačiau tokiu atveju apsaugos laipsnis sumažėja iki IP20 ir prožektorius gali būti naudojamas tik sausoje aplinkoje. Tam atksuokite akumuliatoriaus dangtelį (1a pav.). Tada jį nuimkite. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 96012422 BA_MULTI 360 12050_12052_12053 0533874.indd 96 14.02.23 11:5514.02.23 11:5597 MULTI 360 12050 / 12052 / 12053 MH Naudojimo instrukcija HIBRIDINIO TINKLO PROŽEKTORIAUS NAUDOJIMAS SU AKUMULIATORIUMI Norėdami įjungti prožektorių, paspauskite kitoje pusėje esantį jungiklį (2a pav.). Šviesos stiprumas nustatomas kelis kartus paspaudžiant šį jungiklį (2a pav.) – nuo 100 % iki 75 %, 50 %, 25 %, tada į padėtį „išjungta“. Kuo mažesnis šviesos intensyvumas nustatytas, tuo ilgesnė švietimo trukmė. Jei jungiklio padėtis nesikeičia ilgiau nei 5 sekundes, paspaudus jį dar kartą, įjungiama padėtis „išjungta“. Jei akumuliatorius beveik išsikrovęs, o jungiamasis laidas neprijungtas, LED prožektorius sumirksi 5 kartus. Prožektorius šviečia dar maždaug 10 minučių 50 % šviesumu, tada apsaugos nuo visiško išsikrovimo įtaisas jį išjungia. Jei prijungiamasis kabelis prijungiamas prie įjungto prožektoriaus (2b pav.), prožektorius 3 kartus sumirksi, tada automatiškai persijungia į tinklo maitinimo režimą ir šviečia 100 % šviesumu. HIBRIDINIO PROŽEKTORIAUS NAUDOJIMAS SU TINKLO ĮTAMPA Prožektorių prie elektros tinklo galima prijungti kabeliu (2b pav.). Norėdami įjungti prožektorių, paspauskite kitoje pusėje esantį jungiklį (2a pav.). Šviesos stiprumas nustatomas kelis kartus paspaudžiant šį jungiklį (2a pav.) – nuo 100 % iki 75 %, 50 %, 25 %, tada į padėtį „išjungta“. Jei jungiklio padėtis nesikeičia ilgiau nei 5 sekundes, paspaudus jį dar kartą, įjungiama padėtis „išjungta“. Jei prožektorius prijungtas prie tinklo, akumuliatorius nekraunamas. Jei LED prožektorius yra prijungtas prie tinklo, jis standartiškai veikia nuo tinklo įtampos. Nutrūkus srovės tiekimui arba ištraukus maitinimo kištuką, prožektorius automatiškai persijungia į akumuliatoriaus režimą, jei į akumuliatoriaus laikiklį įdėtas pakankamai įkrautas akumuliatorius. Tai signalizuojama prožektoriui tris kartus sumirksint. OPERACIJOS Pastatykite prožektorių ir įjunkite jį jungikliu. Pastatymas: pastatykite prožektorių ant sauso, lygaus paviršiaus. Pakabinimas: pakabinkite prožektorių ant tinkamo vamzdžio. Norint kompensuoti skirtingą akumuliatoriaus svorį, pakabos kablį galima perkelti (1g-1i pav.). AKUMULIATORIAUS ĮKROVIMAS Naudokite tik originalų gamintojo kroviklį. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 97012422 BA_MULTI 360 12050_12052_12053 0533874.indd 97 14.02.23 11:5514.02.23 11:5598 Naudojimo instrukcija MULTI 360 12050 / 12052 / 12053 MH

MONTAVIMAS ANT STOVO

Prožektorius taip pat galima montuoti arba kabinti ant "Brennenstuhl" stovo atskirai arba poromis (3a-3d pav.). Jei montuojami du prožektoriai, reikalingas papildomas skersinis "CB 70 1172640059". TIEKIAMAS KOMPLEKTAS Prožektorius, 4 „Multi“ adapteriai: Bosch, Makita, Metabo, Milwaukee / Dewalt, Adapterio maišelis. PRIEDAI Tinkamus priedus rasite mūsų pagrindiniame puslapyje www.brennenstuhl.com. VALYMAS Prieš valydami atjunkite gaminį nuo elektros tinklo ir išimkite akumuliatorių. Nenaudokite tirpiklių, ėsdinamojo poveikio arba panašių valiklių. Prietaisą valykite tik sausa arba šiek tiek sudrėkinta šluoste.

DĖMESIO: LED šviestuve nėra komponentų, kuriems reikalinga techninė priežiūra. Šio šviestuvo šviesos šaltinis yra nekeičiamas. Pasibaigus šviesos šaltinio naudojimo trukmei, turi būti pakeičiamas visas šviestuvas. Draudžiama atidaryti šviestuvą.

ES ATITIKTIES DEKLARACIJA

ES atitikties deklaraciją turi gamintojas. ŠALINIMAS Ekologiškai šalinkite elektros prietaisus! Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis! Remiantis ES direktyva 2012/19/ES dėl elektros ir elektroninės įrangos atliekų, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti. Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 98012422 BA_MULTI 360 12050_12052_12053 0533874.indd 98 14.02.23 11:5514.02.23 11:5599 MULTI 360 12050 / 12052 / 12053 MH Naudojimo instrukcija ŠALINIMAS Baterijos ir įkraunamos baterijos nėra buitinės atliekos! Jūs, kaip vartotojas, esate teisiškai įpareigotas atiduoti visas baterijas ir akumuliatorius į surinkimo punktą savo savivaldybėje / rajone ar parduotuvėse, kad juos būtų galima utilizuoti ekologiškai, nes kitaip gali kilti pavojus aplinkai ir žmonių sveikatai. GAMINTOJAS Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Dėl išsamesnės informacijos rekomenduojame apsilankyti mūsų svetainėje www.brennenstuhl.com, skiltyje „Service“ / „FAQs“ (Paslauga / DUK). 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 99012422 BA_MULTI 360 12050_12052_12053 0533874.indd 99 14.02.23 11:5514.02.23 11:55Lietošanas instrukcija Mobilais LED 360° hibrīda prožektors MULTI 360 12050 / 12052 / 12053 MH Uzmanību: pirms izstrādājuma lietošanas uzmanīgi izlasiet un saglabājiet lietošanas pamācību!
