KÄYTTÖOHJE MULTI 360 12050 MH BRENNENSTUHL

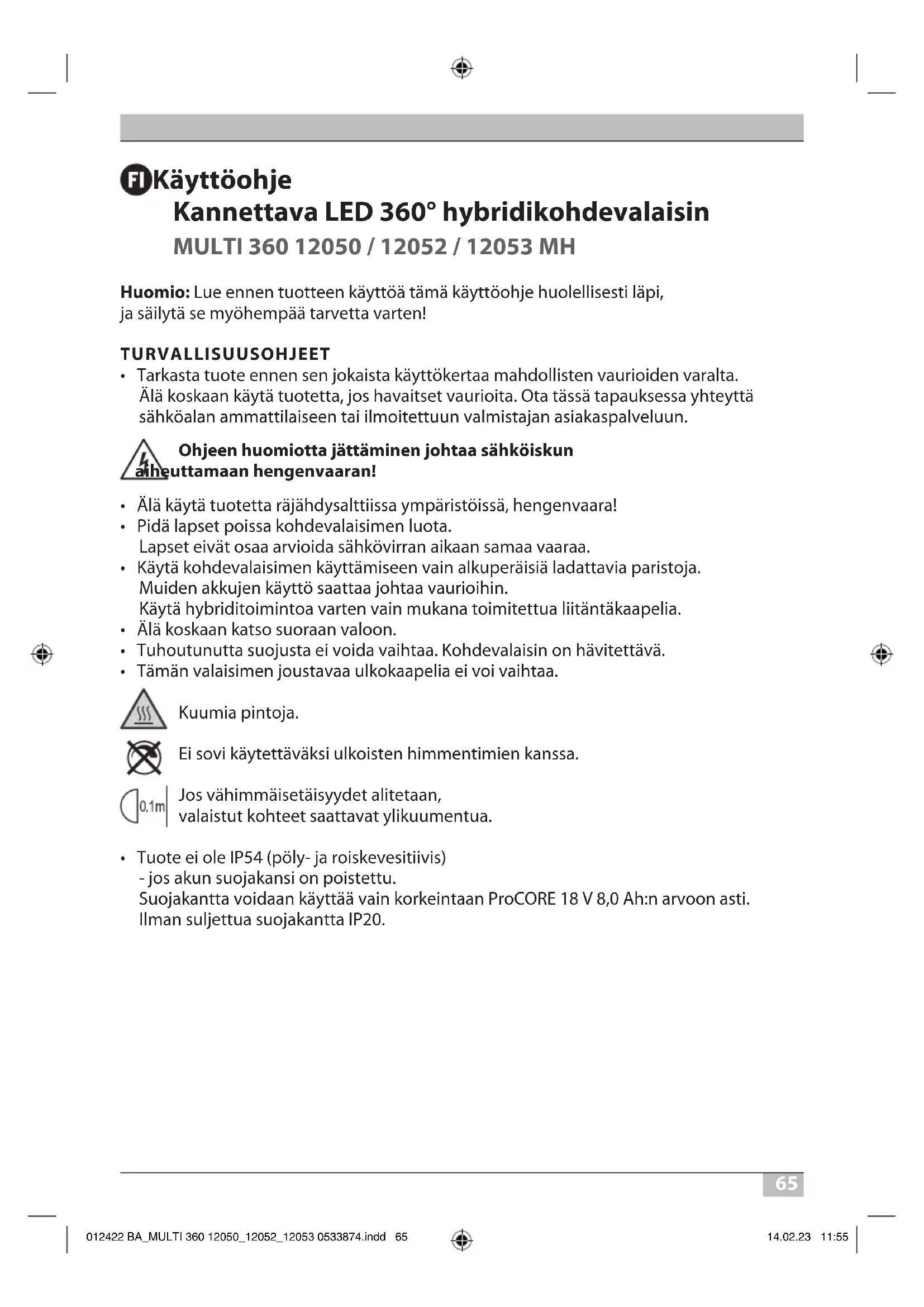

• Tarkasta tuote ennen sen jokaista käyttökertaa mahdollisten vaurioiden varalta. Älä koskaan käytä tuotetta, jos havaitset vaurioita. Ota tässä tapauksessa yhteyttä sähköalan ammattilaiseen tai ilmoitettuun valmistajan asiakaspalveluun. Ohjeen huomiotta jättäminen johtaa sähköiskun aiheuttamaan hengenvaaran!

• Älä käytä tuotetta räjähdysalttiissa ympäristöissä, hengenvaara!

• Pidä lapset poissa kohdevalaisimen luota. Lapset eivät osaa arvioida sähkövirran aikaan samaa vaaraa.

• Käytä kohdevalaisimen käyttämiseen vain alkuperäisiä ladattavia paristoja. Muiden akkujen käyttö saattaa johtaa vaurioihin. Käytä hybriditoimintoa varten vain mukana toimitettua liitäntäkaapelia.

• Älä koskaan katso suoraan valoon.

• Tuhoutunutta suojusta ei voida vaihtaa. Kohdevalaisin on hävitettävä.

• Tämän valaisimen joustavaa ulkokaapelia ei voi vaihtaa. Kuumia pintoja.

Ei sovi käytettäväksi ulkoisten himmentimien kanssa. Jos vähimmäisetäisyydet alitetaan, valaistut kohteet saattavat ylikuumentua.

• Tuote ei ole IP54 (pöly- ja roiskevesitiivis) - jos akun suojakansi on poistettu. Suojakantta voidaan käyttää vain korkeintaan ProCORE 18 V 8,0 Ah:n arvoon asti. Ilman suljettua suojakantta IP20. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 65012422 BA_MULTI 360 12050_12052_12053 0533874.indd 65 14.02.23 11:5514.02.23 11:5566 Käyttöohje MULTI 360 12050 / 12052 / 12053 MH TEKNISET TIEDOT Suojausluokka: II Kotelointiluokka/iskunkestävyys: IP54, IK08 Lämpötila-alue: -10 °C ... +40 °C Liitäntäkaapeli: H07RN-F 2x1,0 Verkkopistoke MULTI 360 12050 MH: Tyyppi E + F Verkkopistoke MULTI 360 12052 MH: Tyyppi J Verkkopistoke MULTI 360 12053 MH: Tyyppi G Tyypit: MULTI 360 12050 / 12052 / 12053 MH Yhteensopivat akkutyypit: Löydät yleiskatsauksen kaikista saatavilla olevista sovittimista ja niihin sopivista akuista kotisivuiltamme www.brennenstuhl.com Nimellisjännite: 220-240 V~ 50/60 Hz Tehonotto: 100 W Enimmäisvirta: 0,7 A Tehokerroin: 0,98 Heijastava enimmäispinta: 825,32 cm

Mitat: 37,8x28x28,6 cm Suojuksen koko: 23,6x23,6x14,5 cm Paino: 4,96 kg Tämä tuote soveltuu valaisutarkoituksiin sisä- ja ulkotiloissa.

Aseta kohdevalaisin kuivalle, tasaiselle pinnalle. Säädettävän sangan avulla voidaan muodostaa kohdevalaisimen eri kallistuskulmia.

AKKUJEN ASETTAMINEN JA POISTAMINEN

Sovitin voidaan asettaa paikalleen nopeasti ja helposti. Taita akkukannen kiinnitysmekanismi ulospäin ja vapauta kielekkeet kiinnityksistään. Tämän jälkeen paristokotelon kansi voidaan irrottaa (kuvat 1a - 1b). Aseta nyt sopiva sovitin (kuva 1c) Brennenstuhl-liitäntään ja lukitse se punaisella lukitusmekanismilla (kuva 1d). Työnnä ladattu 18 voltin akku akkukoteloon sivusta, kunnes tunnet sen napsahtavan pääteasentoon (kuva 1e). Poista akku painamalla akun vapautuspainiketta ja vetämällä akku sivulle ulos akkukotelosta. Sulje sitten kansi uudelleen (kuva 1f). IP54-luokan (pöly- ja roiskevesisuojaus) varmistamiseksi valonheitintä saa käyttää vain, kun paristokotelon kansi on kunnolla kiinni. Jos valaisinta ei käytetä pidempään aikaan, akku on poistettava. Kohdevalaisinta voi käyttää myös ilman akkusuojusta korkeintaan 12 Ah:n akulla, tällöin kotelointiluokka on kuitenkin vain IP20 ja valaisinta saa käyttää vain kuivassa ympäristössä. Avaa tätä varten akkusuojuksen lukitus (kuva 1a). Sen jälkeen poista akkusuojus. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 66012422 BA_MULTI 360 12050_12052_12053 0533874.indd 66 14.02.23 11:5514.02.23 11:5567 MULTI 360 12050 / 12052 / 12053 MH Käyttöohje

HYBRIDIVERKKOKOHDEVALAISIMEN KÄYTTÖ AKULLA

Siirrä kytkintä taaksepäin käynnistääksesi kohdevalaisimen (kuva 2a). Jos kytkintä painetaan useamman kerran (kuva 2a) kohtaan kirkkaus muuttuu askelmissa 100 % – 75 % – 50 % – 25 % – Pois. Mitä pienempi valoteho on asetettu, sitä pidempään valaisu kestää. Jos painikkeeseen ei ole koskettu 5 sekuntiin, sen uudelleen painaminen johtaa aina valon sammumiseen. Jos akku on lähes tyhjä eikä liitäntäkaapelia ole liitetty, LED-kohdevalaisin vilkkuu 5 kertaa. Tämän jälkeen kohdevalaisin palaa vielä n. 10 minuuttia 50 % kirkkaudella ennen kuin syväpurkaussuoja sammuttaa sen. Jos liitäntäkaapeli liitetään kohdevalaisimen ollessa päällä (kuva 2b), valaisin vilkkuu 3 kertaa ja kytkeytyy sitten automaattisesti verkkovirtakäyttöön 100 % valolla.

HYBRIDIKOHDEVALAISIMEN KÄYTTÖ VERKKOJÄNNITTEELLÄ

Kohdevalaisin voidaan kytkeä verkkovirtaan kaapelilla (kuva 2b). Paina kohdevalaisimen päälle kytkemiseksi takana olevaa kytkintä (kuva 2a). Jos kytkintä painetaan useamman kerran (kuva 2a) kohtaan kirkkaus muuttuu askelmissa 100 % – 75 % – 50 % – 25 % – Pois. Jos painikkeeseen ei ole koskettu 5 sekuntiin, sen uudelleen painaminen johtaa aina valon sammumiseen. Jos Kohdevalaisin on liitetty verkkovirtaan, akkua ei ladata. Jos kohdevalaisin on liitetty virtaverkkoon, se toimii standardina verkkojännitteellä. Sähkökatkon yhteydessä tai jos verkkopistoke irrotetaan, kohdevalaisin siirtyy automaattisesti akkukäyttöön, jos siihen on laitettu riittävästi ladattu akku. Tämä esitetään kohdevalaisimen vilkkumisella kolme kertaa. TOIMINNOT Aseta valonheitin paikalleen ja kytke se päälle kytkimellä. Seisominen: Aseta valonheitin kuivalle, tasaiselle alustalle. Ripustaminen: Ripusta valonheitin sopivaan putkeen. Ripustuskoukkua voidaan siirtää akun eri painojen tasaamiseksi (kuvat 1g - 1i). AKUN LATAAMINEN Käytä vain valmistajan alkuperäistä laturia. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 67012422 BA_MULTI 360 12050_12052_12053 0533874.indd 67 14.02.23 11:5514.02.23 11:556868 JALUSTAN ASENNUS Valonheittimet voidaan myös asentaa tai ripustaa Brennenstuhl-telineeseen joko yksittäin tai pareittain (kuvat 3a - 3d). Jos asennetaan kaksi valonheittimen valaisinta, tarvitaan lisävarusteena käytettävä poikkipalkki "CB 70 1172640059". TOIMITUSSISÄLTÖ Kohdevalaisin, 4 yleissovitinta: Bosch, Makita, Metabo, Milwaukee/Dewalt, Sovitinlaukku. LISÄTARVIKKEET Sopivat lisävarusteet löydät Internet-sivuiltamme osoitteesta www.brennenstuhl.de. PUHDISTUS Irrota tuote verkkovirrasta ennen sen puhdistusta. Älä puhdista laitetta liuotinaineilla, syövyttävillä puhdistusaineilla tai vastaavilla. Käytä puhdistamiseen vain kuivaa tai hieman kostutettua liinaa. HUOLTO HUOMIO: LED-valossa ei ole huolettavia komponentteja. Tämän valaisimen valolähdettä ei voida vaihtaa. Kun valolähde on saavuttanut enimmäiskäyttöikänsä, koko valaisin on vaihdettava. Valoa ei saa avata. EU-VAATIMUSTENMUKAISUUSVAKUUTUS EU-vaatimustenmukaisuusvakuutus on saatavissa valmistajalta.

Hävitä sähkölaitteet ympäristöystävällisesti! Sähkölaitteita ei saa hävittää kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EU mukaan käytetyt sähkölaitteet on kerättävä erikseen ja toimitettava kierrätyspisteeseen ympäristöä kunnioittaen. Tietoja vanhan laitteen hävittämismahdollisuuksista saat kunnan- tai kaupunginviranomaisilta.
