MULTI 360 12050 MH - Lámpa BRENNENSTUHL - Ingyenes használati útmutató

Termék típusa	360°-os LED-es mobil hibrid projektor
Márka	Brennenstuhl
Modell	MULTI 360 12050 MH
Tápellátás	Hálózati 220‑240 V~ 50/60 Hz vagy kompatibilis 18 V-os akkumulátor
Teljesítmény	100 W
Max. áram	0,7 A
Teljesítménytényező	0,98
Méretek (H×Sz×Ma)	37,8 × 28 × 28,6 cm
Súly	4,96 kg
Védelmi fokozat	IP54 (akkumulátor fedéllel zárva), IK08
Hőmérsékleti tartomány	-10 °C és +40 °C között
Védelmi osztály	II
Kompatibilis akkumulátor típusok	Bosch, Makita, Metabo, Milwaukee/Dewalt (a mellékelt adapterekkel)
Fő funkciók	360°-os megvilágítás, 4 teljesítményszint (100%, 75%, 50%, 25%), hibrid hálózati/akkumulátoros működés, automatikus átkapcsolás áramszünet esetén
Üzemidő	Az akkumulátortól és a megvilágítási szinttől függően változó
Szerelés	Brennenstuhl állványra (opcionális), függesztés vagy padlóra helyezés
Karbantartás és tisztítás	Húzza ki a hálózatból és vegye ki az akkumulátort; tisztítsa száraz vagy enyhén nedves ruhával; ne használjon oldószereket
Fényforrás	Beépített, nem cserélhető LED; élettartam végén cserélje ki a teljes projektort
Biztonság	Ne nézzen közvetlenül a fénysugárba; tartsa gyermekektől elzárva; csak eredeti akkumulátorokat használjon; ne nyissa ki a készüléket
Csomag tartalma	Projektor, 4 adapter (Bosch, Makita, Metabo, Milwaukee/Dewalt), adapter táska
Használat	Beltéri és kültéri (IP54 zárt fedéllel)
Garancia	Lásd az EU megfelelőségi nyilatkozatot a gyártó weboldalán

Gyakran ismételt kérdések - MULTI 360 12050 MH BRENNENSTUHL

Hogyan kapcsoljam be és állítsam be a fényerőt?

Nyomja meg a kapcsolót (2a ábra) a bekapcsoláshoz. Többszöri megnyomással 100%-ról 75%-ra, majd 50%-ra, majd 25%-ra, majd kikapcsol. Ha a kapcsoló 5 másodpercnél tovább áll egy pozícióban, a következő megnyomás kikapcsolja a készüléket.

Használhatom a projektort, miközben a hálózatra van csatlakoztatva?

Igen, a projektor alapértelmezés szerint a hálózatról működik, ha csatlakoztatva van. Áramszünet esetén automatikusan átkapcsol akkumulátorra (ha feltöltött akkumulátor van behelyezve), és 3-szor villog.

Milyen akkumulátorok kompatibilisek ezzel a projektorral?

A projektor a mellékelt adaptereken keresztül fogadja a Bosch, Makita, Metabo, Milwaukee/Dewalt 18 V-os akkumulátorait. A teljes listáért látogasson el a www.brennenstuhl.com weboldalra.

A projektor vízálló?

Az akkumulátor fedél megfelelő lezárásával a védelmi fokozat IP54 (por- és fröccsenővíz elleni védelem). Nyitott fedéllel IP20 (csak száraz beltéri használatra alkalmas).

Felszerelhetem a projektort egy állványra?

Igen, a projektor egyenként vagy párosával is felszerelhető egy Brennenstuhl állványra. Két projekktorhoz használja a CB 70 1172640059 keresztirányú tartót (külön megvásárolható).

Hogyan tisztítsam a projektort?

Húzza ki a hálózatból és vegye ki az akkumulátort. Használjon száraz vagy enyhén nedves ruhát. Soha ne használjon oldószereket vagy súrolószereket.

Mit tegyek, ha az akkumulátor majdnem lemerült?

A projektor 5-ször villog, majd még körülbelül 10 percig működik 50%-os teljesítményen, mielőtt a túlmerülési védelem kikapcsolja.

Használható a projektor kültéren esős időben?

Igen, amíg az akkumulátor fedél zárva van, az IP54 véd a fröccsenő víz ellen. Kerülje a vízbe merítést.

Hogyan kell behelyezni az akkumulátort?

Nyissa ki az akkumulátor fedelét (1a‑1b ábra), helyezze be a megfelelő adaptert (1c) és rögzítse (1d). Csúsztassa be a feltöltött akkumulátort oldalirányból, amíg be nem kattan (1e). Eltávolításhoz nyomja meg a kioldó gombot (1f).

Mi a teendő, ha a fényforrás már nem működik?

A LED nem cserélhető. Ha élettartama végére ért, cserélje ki a teljes projektort. Ne próbálja megnyitni a készüléket.

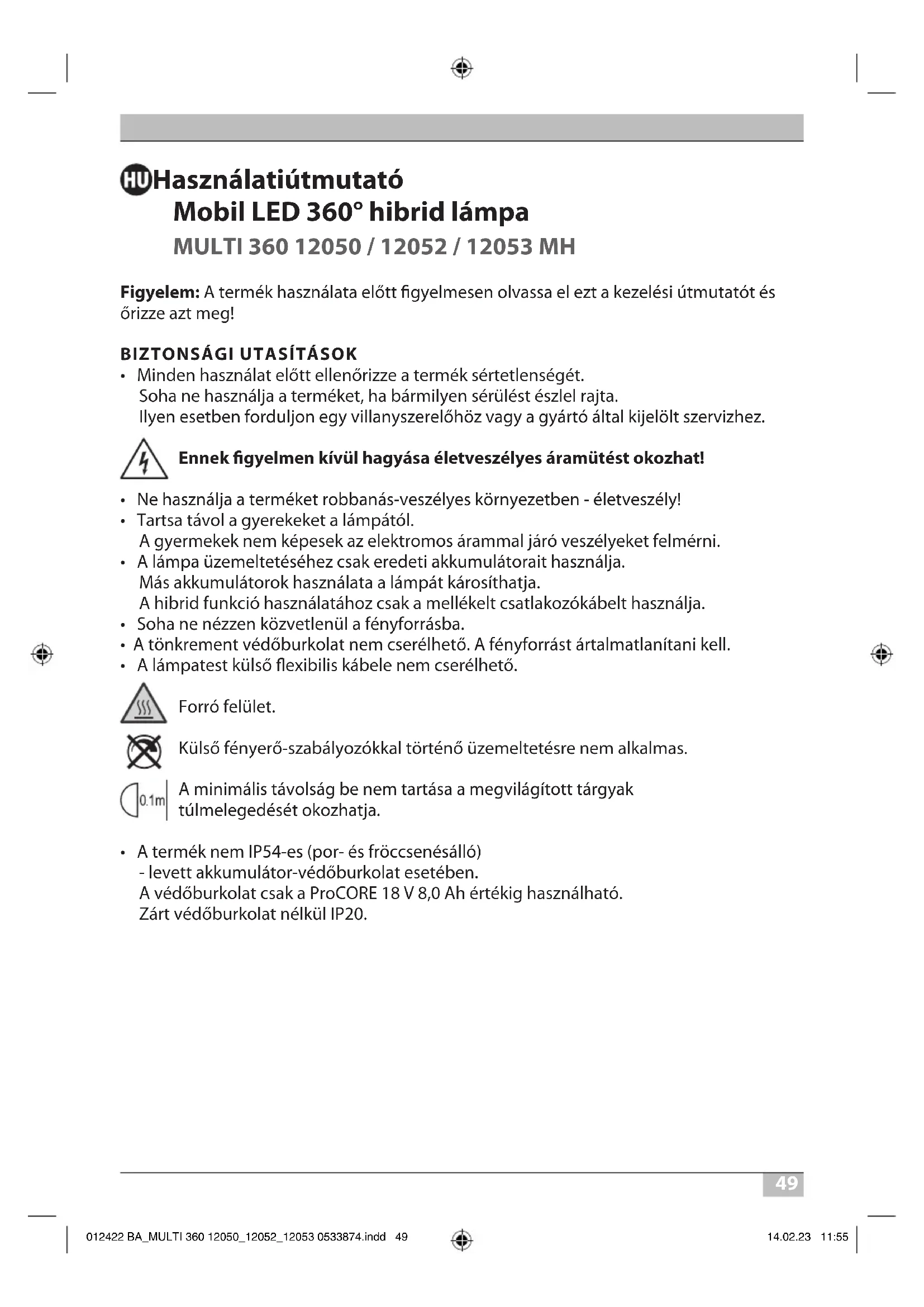

HASZNÁLATI ÚTMUTATÓ MULTI 360 12050 MH BRENNENSTUHL

HOHasznalatiutmutató

Mobil LED 360^ hibrid lámpa

MULTI 360 12050 / 12052 / 12053 MH

Figyelem: A termek hasznalata elott figyelmesen olvassa el ezt a kezelési utmutató és orizze azt meg!

BIZTONSAGI UTASITASOK

• Minden hasznalat elott ellenorizze a termek sértelenségot. Soha ne hasznalja a terméket, ha barmilyen sérulést eszlel rajta. Ilyen esetben forduljon egy villanyszerelohoz vagy a gyartó által kijelölt szervizhez.

Ennek figyelmen kivül hagyása életveszélyes áramütest okozhat!

• Ne használjá a terméket robbanás-veszélyes környezetben - életveszély!
  Tartsa távol a gyerekeket a lampától.
  A gyermekek nem képesek az elektromos árammal jaró veszélyeket felmérni.
• A lámpa üzemeltetéséhezCsak eredeti akkumulatorait használja.
  Más akkumulatorok használata lámpat károsíthatja.
  A hibrid funkció használatáhozCsak a mellekelt csatlakozókbelt használja.
• Soha ne nézzen kozvetlenul a fenyforrasba.
• A tönkrement védōburkolat nem cserélhétó. A fényforrást ártalmatlanitani kell.
  A lampatest külso flexibilis kábele nem cserelheto.

Forro felulet.

Külsö fenyerő-szabályozókkal történő uzemeltetésre nem alkalmas.

A minimális távolság be nem tartása a megvilágított tárgyak tulmelegedését okozhatja.

• A termek nem IP54-es (por- es froccsenésalló) - levett akkumulator-vedoburkolat esetében. A védoburkolatCsak a ProCORE 18 V 8,0 Ah ertekeig hasznalhato. Zart védoburkolat nélkül IP20.

MUSZAKI ADATOK

Vedelmi osztaly: II

Vedettség / utésallóság: IP54, IK08

Hömér sékleti tartomány: -10°C +40°C

Csatlakozó kabel: H07RN-F 2x1,0

MULTI 360 12050 MH halózati csatlakozó: E + F típus

MULTI 360 12052 MH halózati csatlakozó: J típus

MULTI 360 12053 MH halózati csatlakozó: G típus

Típusok: MULTI 360 12050 / 1205	2 / 12053 MH
Kompatibilis akkumulátor-típusok:	A www.brennenstuhl.com honlapunkon áttekintést talál a rendelkezésre álló adapterekról és a hozzájuk tartozó akkumulátorokrál
Névleges feszültseg: 220-240 V~ 50/60 Hz
Teljesítmény-felvétel: 100 W
Max. áram: 0,7 A
Teljesítménytényező: 0,98
Max. fenyszórási felület: 825,32 cm	2
Mérétek: 37,8x28x28,6 cm
Védőfedél méretei: 23,6x23,6x14,5 cm
Súly:	4,96 kg

Ez a termek berti és kulteri vilagításra alkalmas.

UZEMBEHELYEZEs

Helyezze a lampat szaraz, sima feluetre.

Az allthato kar segitségével a lampa doléssöge valtoztathato.

AKKUMULATOR BEHELYEZE ES KIVETELE

Az adapter gyorsan és egyszerüen behelyezhetó.

Ehhez hijtsa kifelé az akkumulatorfedél rögzítomechanizmusát, és oldja ki a fulek rögzítéséból. Ezután eltávolithato az elemfedél (1a. - 1b. ábra). Ezután helyezze be a megfelelo adaptert (1c. ábra) a Brennenstuhl-csatlakozóba, és rögzítse azt a piros reteszelószerkezzettel (1d. ábra). Nyomja be a feltolöttt 18 volts akkumulátort oldalról az akkumulatortartóba, amig nem érzi, hogy a vegallásban kattan (1e. ábra). Az akkumulator eltávolitásahoz nyomja meg az akkumulátor kioldó gombat, és húzza ki oldalra az akkumulátort az akkumulatortartóból. Ezután zárjá vissza a fedelet (1f. ábra).

Az IP54 (por- es froccsenesvedelem) biztositasa erdekében a reflektortCsak megfeleloen zart elemfedellet szabad muködtetni.

Vegye ki az akkumulátort a készülékból, ha azt hossabb ideig nem használja.

A spotlampa legfeljebb 12 Ah akkumulatorral muködtethető akár elemfedél nélkül is, de akkor a védelmi osztály IP20-ra csökken, és a spotlampatCsak szaraz környezetben üzemeltetheti. Ehhez nyissa ki az akkumulator-fedél reteszet (1a. ábra). Ezután távolítsa el az elementartó fedelét.

A HYBRID HÁLOZATI SPOTLÁMPA MÜKÖDTETÉSE AKKUMULÁTORRAL

A spotlampa bekapcsolasyhoz nyomja meg a hatso kapcsolot (2a. abra).

A kapcsoló többszöri megnyomásával (2a. ábra) a fenyerő 100%-ról 75%-ra, 50%-ra és 25%-ra, majd teljesen kikapcsolható.

Minél kisebb a fényeró, annal hosszabb a muködés idöartama.

Ha a kapcsoló poziója tobb mint 5 masodpercig valtozatlan, akkor a kovetkező megnyomás kikapcsoláshoz vezet.

Ha az akkumulátor szinte lemerült és a cisatlakozókábel nincs cisatlakoztatva,

a LED lámpa 5-ször felvillan. Ezután a lámpa további kb. 10 percig 50% fenyerővel világít, mielótt a mély kisülés elleni videelem kikapcsolja.

Ha a csatlakozókábelt a bekapcsolt lampánál csatlakoztatják (2b. ábra), akkor a lámpa

3-szor felvillan, majd automatikusan 100% -os feny mellett halózati uzemmodra kapcsol.

A HYBRID-SPOTLÁMPA MÜKÖDTÉSE HÁLOZATI FESZÜLTSGEGGEL

A lampa a kabelen keresztül csatlakoztatho a halozathoz (2b. abra).

A lámpa bekapcsolásához nyomja meg a hatoldali kapcsolót (2a. ábra).

A kapcsoló többszöri megnyomásával (2a. ábra) a fényerő 100%-ról 75%-ra, 50%-ra és 25%-ra, majd teljesen „ki" is kapcsolható.

Ha a kapcsoló pozíója tobb mint 5 masodpercig valtozatlan, akkor a következő megnyomás kikapcsoláshoz vezet.

Ha a lampa az elektromos halózathoz van csatlakoztatva, akkor az akkumulátor nem toltódk.

Ha a lámpa az elektromos halózathoz van csatlakoztatva, akkor a lámpa alapertelmezés szerint halózati feszültseggel muködik. Áramszünet vagy a halózati csatlakozó kihúzása eseten a lámpa automatikusan akkumulatorra kapcsol át, felteve, hogy a behelyezett akkumulator toltöttsegi szintje城县. Ezt a lámpa haromszori felvillanással jelzi.

OPERACION

Helyezze a reflektort a helyere, es kapcsolja be a kapcsolóval.

Allas: Helyezze a reflektort szaraz, vizszintes felüetre.

Felakaszts: Akassza fel a reflektort egy megfelelo csore.

A kūlōnbözō súlyú akkumulátorok kiegyenlitése érdekében a felfüggesztǒhorog mozgatható (1g-1i ábra).

AZ AKKUMULATOR FELTÖLTESE

Csak a gyartó eredeti tolt'oit használja.

ÄLLVÄNY ÖSSZESZERELESE

A reflektorok Brennenstuhl allványra is felszerelhetők vagy felakaszthatók, akár egyenként, akár párban (3a-3d ábra).

Ha két spotlampa van felszerelve, akkor a "CB 70 1172640059" kiegészítő keresztartóra van szükség.

A CSOMAG TARTALMA

Lámpa, 4 féle adapter: Bosch, Makita, Metabo, Milwaukee/Dewalt, Adaptertáska.

TARTOZÉKOK

A szükséges tartozékok a www.brennenstuhl.com honlapunkon találhatók.

TISZTITÁS

Tisztítas el'tt valassza le a terméket a halózati feszültsegról, és vegye ki az akkumulátort. Ne használjon oldószereket, maró határú tisztítoszereket, vagy ehbez hasonlákat.

A tiszṭitáshoz kizárólag száraz vagy enyhén nedves Kendőt használjon.

KARBANTARTÁS

FIGYELEM: A LED lámpa alkoto részei nem igényelnek karbantartást. A lámpa fényforrásamem cserélheto. Ha a fényforras elettartama lejárt, akkor az egész lámpát kell kicserélni. A lámpa felnyitása tilos!

EU-MEGFELELOSEGI NYILATKOZAT

Az EU-megfelelosegi nyilatkozat a gyartonal talalhato.

ARTALMATLANITÁS

Az elektromos keszülékeket környezetbarat modon kell ártalmatlanitani! Az elektromos berendeźesek nem tartoznak a házartási hulladékok bözel!

Az elektromos és elektronikus berendezesek hulladékairól szólo 2012/19 / EU europai irányelv szerint az elhasznált elektromos berendezeseket külön kell össegyüjteni és azokat környezetbarát modon törtő úrahasznosításra kell továbbitani.

Az elhasznalt keszülékek artalmatlanitasi lehetosegeiról tajekozódjon a helyi közigazgatasi szervektól.

ARTALMATLANITÁS

Az elementek és az újratölthető elementek nem jelentenek házgartási hulladékot!

Fogyasztoként törvenyes kõtelezettseg van arra, hogy az összes element és akkumulátort az önkormányzataban / kerületében vagy az üzletekben lévo gyüjtöhelyre vigye, hogy környezetbarat modon ártalmatlanításra kerülhessenek, kulönben potenciális kockázatot jelentenek a környezetre és az emperi egészségre.

GYÁRTO

További információkt keresse fel a Service / GYIK részt a honlapunkon: www.brennenstuhl.com.
