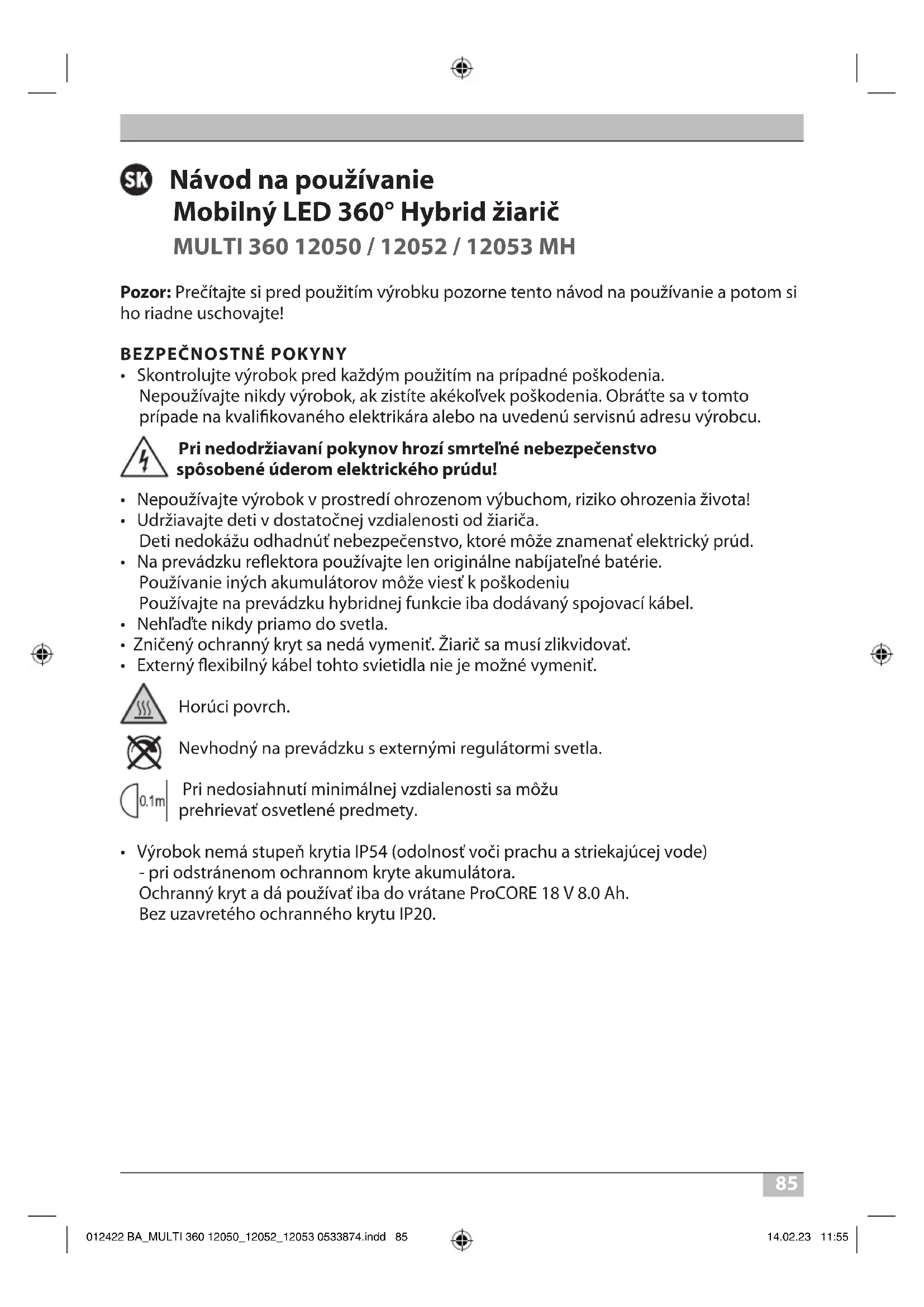

NÁVOD NA OBSLUHU MULTI 360 12050 MH BRENNENSTUHL

• Skontrolujte výrobok pred každým použitím na prípadné poškodenia. Nepoužívajte nikdy výrobok, ak zistíte akékoľvek poškodenia. Obráťte sa v tomto prípade na kvalikovaného elektrikára alebo na uvedenú servisnú adresu výrobcu. Pri nedodržiavaní pokynov hrozí smrteľné nebezpečenstvo spôsobené úderom elektrického prúdu!

• Nepoužívajte výrobok v prostredí ohrozenom výbuchom, riziko ohrozenia života!

• Udržiavajte deti v dostatočnej vzdialenosti od žiariča. Deti nedokážu odhadnúť nebezpečenstvo, ktoré môže znamenať elektrický prúd.

• Na prevádzku reektora používajte len originálne nabíjateľné batérie. Používanie iných akumulátorov môže viesť k poškodeniu Používajte na prevádzku hybridnej funkcie iba dodávaný spojovací kábel.

• Nehľaďte nikdy priamo do svetla.

• Zničený ochranný kryt sa nedá vymeniť. Žiarič sa musí zlikvidovať.

• Externý exibilný kábel tohto svietidla nie je možné vymeniť. Horúci povrch. Nevhodný na prevádzku s externými regulátormi svetla. Pri nedosiahnutí minimálnej vzdialenosti sa môžu prehrievať osvetlené predmety.

• Výrobok nemá stupeň krytia IP54 (odolnosť voči prachu a striekajúcej vode) - pri odstránenom ochrannom kryte akumulátora. Ochranný kryt a dá používať iba do vrátane ProCORE 18 V 8.0 Ah. Bez uzavretého ochranného krytu IP20. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 85012422 BA_MULTI 360 12050_12052_12053 0533874.indd 85 14.02.23 11:5514.02.23 11:5586 Návod na používanie MULTI 360 12050 / 12052 / 12053 MH TECHNICKÉ ÚDAJE Trieda ochrany: II Druh ochrany/Odolnosť proti nárazom: IP54, IK08 Rozsah teploty: -10 °C až +40 °C Spojovací kábel: H07RN-F 2x1,0 Sieťová zástrčka MULTI 360 12050 MH: Typy E + F Sieťová zástrčka MULTI 360 12052 MH: Typy J Sieťová zástrčka MULTI 360 12053 MH: Typy G Typy: MULTI 360 12050 / 12052 / 12053 MH Kompatibilné typy akumulátorov: Prehľad všetkých dostupných adaptérov a zodpovedajúcich batérií nájdete na našej domovskej stránke www.brennenstuhl.com Menovité napätie: 220-240 V~ 50/60 Hz Príkon: 100 W Prúd max.: 0,7 A Výkonový faktor: 0,98 Max. projektovaná plocha: 825,32 cm

Rozmery: 37,8x28x28,6 cm Rozmery ochranného krytu: 23,6x23,6x14,5 cm Hmotnosť: 4,96 kg Tento výrobok je vhodný na osvetlenie v interiéri a exteriéri.

SPUSTENIE DO PREVÁDZKY

Postavte žiarič na suchú, rovnú plochu. S nastaviteľnou rukoväťou sa dajú vykonávať rôzne uhly sklonu žiariča.

VLOŽENIE A VYBRATIE AKUMULÁTOROV

Adaptér sa dá rýchlo a jednoducho zasunúť. Ak to chcete urobiť, sklopte upevňovací mechanizmus krytu batérie smerom von a uvoľnite výstupky z ich ukotvenia. Potom môžete odstrániť kryt batérie (obr. 1a - 1b). Teraz vložte zodpovedajúci adaptér (obr. 1c) do rozhrania Brennenstuhl a zaistite ho červeným blokovacím mechanizmom (obr. 1d). Nabitú 18 V batériu zasuňte do držiaka batérie zo strany, až kým neucítite jej zacvaknutie do koncovej polohy (obr. 1e). Ak chcete vybrať batériu, stlačte tlačidlo na uvoľnenie batérie a vytiahnite batériu do strany z držiaka batérie. Potom kryt opäť zatvorte (obr. 1f). Aby sa zabezpečilo krytie IP54 (odolnosť voči prachu a striekajúcej vode), reektor sa môže prevádzkovať len s riadne zatvoreným krytom batérie. Pri dlhšom nepoužívaní vyberte akumulátor z prístroja. Žiarič možno prevádzkovať tiež bez krytu akumulátora až do 12 Ah, potom sa ale zníži druh ochrany na IP20 a žiarič sa dá prevádzkovať iba v suchom prostredí. Otvorte k tomu zablokovanie krytu akumulátora (obr. 1a). Potom odstráňte kryt akumulátora. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 86012422 BA_MULTI 360 12050_12052_12053 0533874.indd 86 14.02.23 11:5514.02.23 11:5587 MULTI 360 12050 / 12052 / 12053 MH Návod na používanie PREVÁDZKA HYBRIDNÉHO SIEŤOVÉHO ŽIARIČA S AKUMULÁTOROM Na zapnutie žiariča stlačte spínač vzadu (obr. 2a). Viacnásobným stlačením (obr. 2a) sa intenzita svetla prepne zo 100% na 75%, z 50% na 25% a potom na „vyp“. Čím menej svetla je nastavené, tým dlhšia je doba svietenia. Ak je poloha spínača nezmenená dlhšie než 5 sekundy, potom vedie opätovné stlačenie vždy k stavu „vyp“. Ak je akumulátor takmer prázdny a spojovací kábel nie je pripojený, zabliká LED žiarič 5 krát. Potom bude svietiť žiarič ešte asi 10 minút s 50% intenzitou, kým nevypne ochrana proti hlbokému vybitiu žiarič. Ak sa pripojí spojovací kábel pri zapnutom žiariči (obr. 2b), zabliká žiarič 3-krát a prepne sa potom automaticky na sieťovú prevádzku so 100% svetlom. PREVÁDZKA HYBRIDNÉHO ŽIARIČA SO SIEŤOVÝM NAPÄTÍM Reektor je možné pripojiť k elektrickej sieti pomocou kábla (obr. 2b). Na zapnutie žiariča stlačte vypínač vzadu (obr. 2a). Viacnásobným stlačením (obr. 2a) sa intenzita svetla prepne zo 100% na 75%, z 50% na 25% a potom na „vyp“. Ak je poloha spínača nezmenená dlhšie než 5 sekundy, potom vedie opätovné stlačenie vždy k stavu „vyp“. Ak je žiarič pripojený k sieti, nenabíja sa akumulátor. Ak je žiarič pripojený do elektrickej siete, prevádzkuje sa žiarič štandardne so sieťovým napätím. Pri výpadku prúdu alebo vytiahnutí sieťovej zástrčky sa prepne žiarič automaticky na prevádzku s akumulátormi, pokiaľ bol vložený dostatočne nabitý akumulátor do upevnenia akumulátora. Signalizuje sa to trojnásobným bliknutím žiariča. OPERÁCIE Umiestnite reektor a zapnite ho vypínačom. Postavenie: Umiestnite reektor na suchý, rovný povrch. Zavesenie: Zaveste reektor na vhodnú rúru. Na kompenzáciu rôznych hmotností batérií je možné hák závesu posúvať (obr. 1g - 1i). 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 87012422 BA_MULTI 360 12050_12052_12053 0533874.indd 87 14.02.23 11:5514.02.23 11:5588 Návod na používanie MULTI 360 12050 / 12052 / 12053 MH

NABÍJANIE AKUMULÁTORA

Používajte iba originálnu nabíjačku od výrobcu. MONTÁŽ STOJANA Reektor možno tiež namontovať alebo zavesiť na stojan Brennenstuhl, a to buď jednotlivo, alebo v pároch (obr. 3a - 3d). Ak sú namontované dva reektory, je potrebný priečnik "CB 70 1172640059".

Vhodné príslušenstvo nájdete na našej domovskej stránke www.brennenstuhl. ČISTENIE Pred čistením odpojte výrobok od elektrickej siete a vyberte batériu. Nepoužívajte žiadne rozpúšťadlá, dráždivé alebo agresívne čistiace prostriedky. Používajte na čistenie iba suchú alebo zľahka vlhkú handričku. ÚDRŽBA POZOR: LED lampa neobsahuje súčiastky, ktoré sa musia udržiavať. Zdroj svetla tejto lampy sa nedá vymeniť. Ak dosiahol svetelný zdroj svoj koniec životnosti, musí sa vymeniť celá lampa. Lampa sa nesmie otvoriť. VYHLÁSENIE O ZHODE S NORMAMI EÚ Vyhlásenie o zhode s normami EÚ je uložené u výrobcu. LIKVIDÁCIA Odstraňujte elektrické prístroje ekologickým spôsobom! Elektrické prístroje nepatria do domového odpadu! Podľa Európskej smernice 2012/19/EÚ o elektrických a elektronických starých prístrojoch so musia opotrebované elektrospotrebiče zhromaždiť zvlášť a odviezť na ekologicky bezchybnú recykláciu. O možnostiach likvidácie starých prístrojov sa môžete informovať na svojom obecnom alebo mestskom úrade. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 88012422 BA_MULTI 360 12050_12052_12053 0533874.indd 88 14.02.23 11:5514.02.23 11:5589 MULTI 360 12050 / 12052 / 12053 MH Návod na používanie LIKVIDÁCIA Batérie a nabíjateľné batérie nie sú domovým odpadom! Ako spotrebiteľ ste zo zákona povinní vrátiť všetky batérie a akumulátory na zberné miesto vo vašej obci / okrese alebo v maloobchodných predajniach, aby sa dali zlikvidovať environmentálne vhodným spôsobom, v opačnom prípade existujú potenciálne riziká pre životné prostredie a ľudské zdravie. VÝROBCA Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Pre ďalšie informácie vám odporúčame oblasť Servis/FAQ na našej domovskej stránke www.brennenstuhl.com. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 89012422 BA_MULTI 360 12050_12052_12053 0533874.indd 89 14.02.23 11:5514.02.23 11:5590 Navodilo za uporabo Mobilni hibridni reektor LED 360° MULTI 360 12050 / 12052 / 12053 MH Pozor: Pred uporabo izdelka skrbno preberite ta navodila za uporabo in jih nato dobro shranite! VARNOSTNA NAVODILA
