MULTI 360 12050 MH - Lamba BRENNENSTUHL - Ücretsiz kullanım kılavuzu

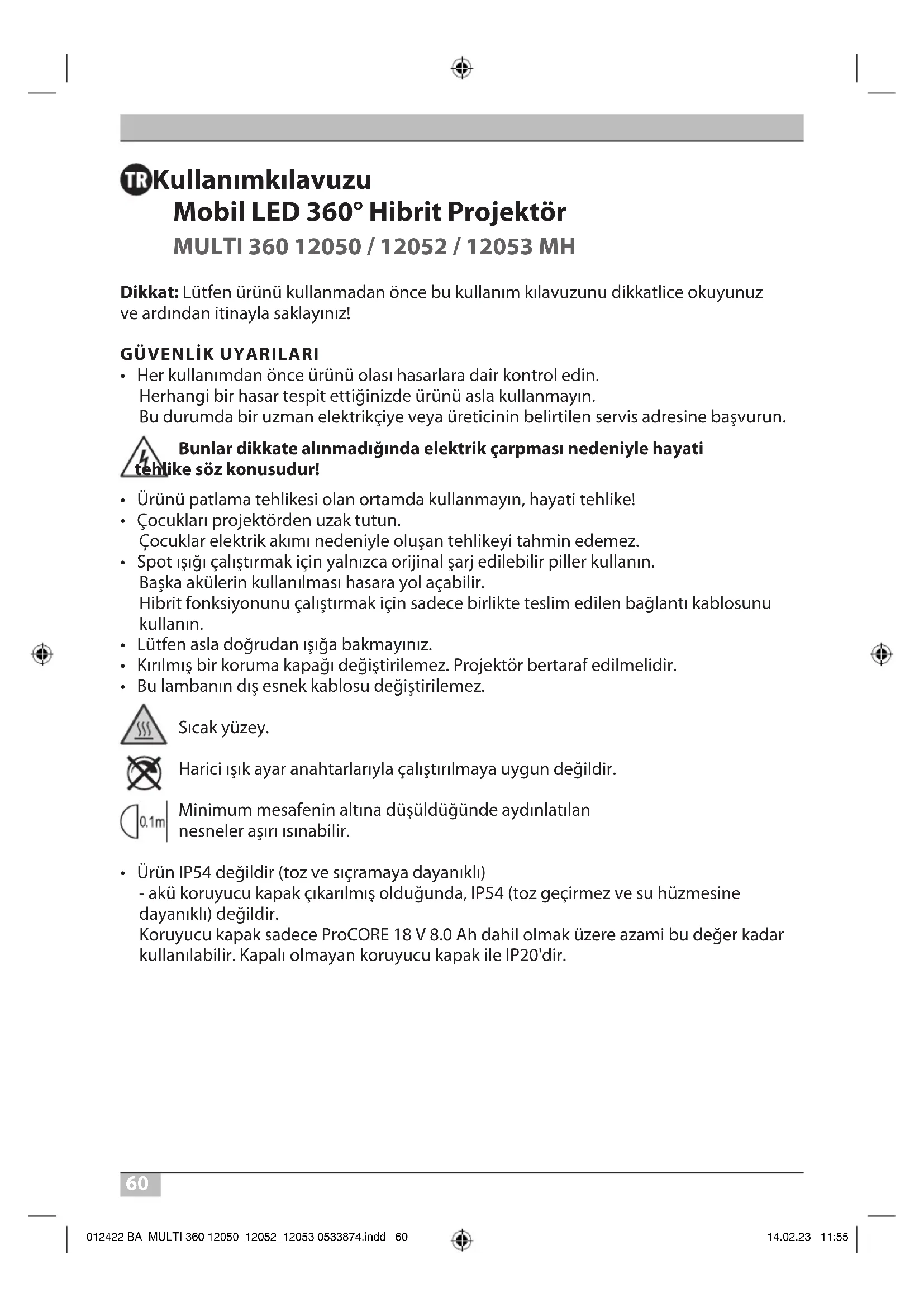

KULLANIM KILAVUZU MULTI 360 12050 MH BRENNENSTUHL

• Her kullanımdan önce ürünü olası hasarlara dair kontrol edin. Herhangi bir hasar tespit ettiğinizde ürünü asla kullanmayın. Bu durumda bir uzman elektrikçiye veya üreticinin belirtilen servis adresine başvurun. Bunlar dikkate alınmadığında elektrik çarpması nedeniyle hayati tehlike söz konusudur!

• Ürünü patlama tehlikesi olan ortamda kullanmayın, hayati tehlike!

• Çocukları projektörden uzak tutun. Çocuklar elektrik akımı nedeniyle oluşan tehlikeyi tahmin edemez.

• Spot ışığı çalıştırmak için yalnızca orijinal şarj edilebilir piller kullanın. Başka akülerin kullanılması hasara yol açabilir. Hibrit fonksiyonunu çalıştırmak için sadece birlikte teslim edilen bağlantı kablosunu kullanın.

• Lütfen asla doğrudan ışığa bakmayınız.

• Kırılmış bir koruma kapağı değiştirilemez. Projektör bertaraf edilmelidir.

• Bu lambanın dış esnek kablosu değiştirilemez. Sıcak yüzey.

Harici ışık ayar anahtarlarıyla çalıştırılmaya uygun değildir. Minimum mesafenin altına düşüldüğünde aydınlatılan nesneler aşırı ısınabilir.

• Ürün IP54 değildir (toz ve sıçramaya dayanıklı) - akü koruyucu kapak çıkarılmış olduğunda, IP54 (toz geçirmez ve su hüzmesine dayanıklı) değildir. Koruyucu kapak sadece ProCORE 18 V 8.0 Ah dahil olmak üzere azami bu değer kadar kullanılabilir. Kapalı olmayan koruyucu kapak ile IP20'dir. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 60012422 BA_MULTI 360 12050_12052_12053 0533874.indd 60 14.02.23 11:5514.02.23 11:5561 MULTI 360 12050 / 12052 / 12053 MH Kullanım kılavuzu

Koruma sınıfı: II Koruma tipi / Darbeye dayanıklılık: IP54, IK08 Sıcaklık aralığı: -10 °C ile +40 °C arası Bağlantı kablosu: H07RN-F 2x1,00 Elektrik şi MULTI 360 12050 MH: Typ E + F Elektrik şi MULTI 360 12052 MH: Typ J Elektrik şi MULTI 360 12053 MH: Typ G Modeller: MULTI 360 12050 / 12052 / 12053 MH Uyumlu akü tipleri: Mevcut tüm adaptörlere ve uygun pillere genel bir bakışı www.brennenstuhl.com ana sayfamızda bulabilirsiniz Anma gerilimi: 220-240 V~ 50/60 Hz Güç tüketimi: 100 W Akım maks.: 0,7 A Güç faktörü: 0,98 Maks. aydınlatılmış alan: 825,32 cm

Ölçüler: 37,8x28x28,6 cm Koruma kapağı ölçüleri: 23,6x23,6x14,5 cm Ağırlık: 4,96 kg Bu ürün iç ve dış mekandaki aydınlatma amaçları için uygundur. ÇALIŞTIRMA Projektörü kuru ve düz bir alana yerleştirin. Ayarlanabilir kulpuyla projektör çeşitli eğim açılarına getirilebilir. AKÜNÜN YERLEŞTİRİLMESİ VE ÇIKARILMASI Adaptör kolay ve hızlı bir şekilde kullanılabilir. Bunu yapmak için pil kapağının sabitleme mekanizmasını dışa doğru katlayın ve tırnakları bağlantıdan çıkarın. Pil kapağı daha sonra çıkarılabilir (Şek. 1a - 1b). Şimdi uygun adaptörü (Şek. 1c) Brennenstuhl arayüzüne yerleştirin ve kırmızı kilitleme mekanizmasıyla kilitleyin (Şek. 1d). Şarj edilmiş 18 voltluk pili, yerine oturduğunu hissedene kadar yandan pil yuvasına kaydırın (Şek. 1e). Pili çıkarmak için pil serbest bırakma düğmesine basın ve pili pil yuvasından yana doğru çekin. Ardından kapağı tekrar kapatın (Şek. 1f). IP54'ün (toz ve sıçramaya karşı dayanıklı) sağlanması için radyatör yalnızca doğru şekilde kapatılan bir pil kapağıyla çalıştırılabilir. Uzun süre kullanılmadığında aküyü cihazdan çıkarın. Projektör, akü kapağı olmadan da 12 Ah aküye kadar çalıştırılabilir, ancak bu durumda koruma tipi IP20'ye düşer ve projektör sadece kuru ortamda çalıştırılabilir. Bunun için akü kapağının kilidini açın (Şek. 1a). Ardından akü kapağını çıkarın. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 61012422 BA_MULTI 360 12050_12052_12053 0533874.indd 61 14.02.23 11:5514.02.23 11:5562 Kullanım kılavuzu MULTI 360 12050 / 12052 / 12053 MH ELEKTRİKLİ HİBRİT PROJEKTÖRÜN AKÜ İLE ÇALIŞTIRILMASI Projektörü çalıştırmak için arkadaki şaltere basın (Şek. 2a). Çok kez basıldığında (Şek. 2a) ışık gücü %100'den %75'e, %50'ye, %25'e ve ardından "kapalı" konuma getirilir. Işık ne kadar düşük ayarlanmışsa aydınlatma süresi o kadar uzundur. Bir şalter pozisyonu 5 saniyeden daha uzun değişmezse, tekrar basım "kapalı" konuma getirir. Akü neredeyse boşsa ve bağlantı kablosu takılı değilse, LED projektör 5 kez yanıp söner. Ardından derin deşarj koruması projektörü kapatmadan projektör yakl. 10 dakika boyunca %50 aydınlık derecesiyle yanmaya devam eder. Projektör çalışırken bağlantı kablosu takıldığında (Şek. 2b), projektör 3 kez yanıp söner ve ardından otomatik olarak %100 ışık ile şebeke işletimine geçer. HİBRİT PROJEKTÖRÜN ŞEBEKE ELEKTRİĞİYLE ÇALIŞTIRILMASI Projektör, kablo ile şebekeye bağlanabilir (Şek. 2b). Projektörü çalıştırmak için arkadaki şaltere basın (Şek. 2a). Çok kez basıldığında (Şek. 2a) ışık gücü %100'den %75'e, %50'ye, %25'e ve ardından "kapalı" konuma getirilir. Bir şalter pozisyonu 5 saniyeden daha uzun değişmezse, tekrar basım "kapalı" konuma getirir. Projektör şebekeye bağlı olduğunda akü şarj edilmez. Projektör elektrik şebekesine bağlı olduğunda projektör standart olarak şebeke gerilimiyle çalıştırılır. Elektrik kesintisinde veya elektrik şi çekildiğinde, akü yuvasına yeterli şarja sahip bir akü yerleştirilmişse, projektör otomatik olarak akülü işletime geçer. Bu duruma projektörün üç kez yanıp sönmesiyle işaret verilir. HİZMETLER Spot ışığını konumlandırın ve anahtarla açın. Ayakta: Isıtıcıyı kuru, düz bir yüzeye yerleştirin. Asma: Radyatörü uygun bir boruya asın. Askı kancası, farklı akü ağırlıklarını tela etmek için hareket ettirilebilir (Şek. 1g – 1i). 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 62012422 BA_MULTI 360 12050_12052_12053 0533874.indd 62 14.02.23 11:5514.02.23 11:5563 MULTI 360 12050 / 12052 / 12053 MH Kullanım kılavuzu

AKÜNÜN ŞARJ EDİLMESİ

Sadece üreticinin orijinal şarj cihazını kullanın. AYAKLIK MONTAJI Spot ışığı ayrıca Brennenstuhl tripod üzerine ayrı ayrı veya çiftler halinde monte edilebilir veya asılabilir (Şek. 3a – 3d). İki spot ışığı monte edilirse, aksesuar çapraz üyesi "CB 70 1172640059" gereklidir.

Projektör, 4 multi adaptör: Bosch, Makita, Metabo, Milwaukee/Dewalt, Adaptör cebi. AKSESUARLAR Uygun aksesuarları www.brennenstuhl.de web sitemizde bulabilirsiniz. TEMİZLEME Temizlemeden önce, ürünü şebeke voltajından çıkarın ve pili çıkarın. Çözücü maddeler, aşındırıcı temizleme maddeleri veya benzerlerini kullanmayın. Temizleme için sadece kuru veya haf nemlendirilmiş bir bez kullanın. BAKIM DİKKAT: LED projektör bakım gerektiren bileşenler içermemektedir. Bu lambanın ampulü değiştirilemez. Ampulün ömrü sona erdiğinde lambanın tamamı yenisiyle değiştirilmelidir. Lamba açılmamalıdır.

AB Uygunluk Beyanı üreticide bulunmaktadır. BERTARAF Elektrikli cihazları çevre dostu olarak imha edin! Elektrikli cihazları evsel atık ile birlikte atmayın! Atık Elektrikli ve Elektronik Cihazlar hakkındaki 2012/19/AB sayılı Avrupa Yönetmeliği uyarınca kullanılmış elektrikli cihazlar toplanmalı ve çevreye uygun geri dönüşüme tabi tutulmalıdır. Kullanılmış olan cihazın imhasıyla ilgili olası çözümler için belediye ya da şehir yönetimine başvurabilirsiniz. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 63012422 BA_MULTI 360 12050_12052_12053 0533874.indd 63 14.02.23 11:5514.02.23 11:5564 Kullanım kılavuzu MULTI 360 12050 / 12052 / 12053 MH BERTARAF Piller ve şarj edilebilir piller evsel atık değildir! Bir tüketici olarak, yasal olarak tüm pilleri ve akümülatörleri belediyenizdeki / bölgenizdeki veya mağazalardaki bir toplama noktasına teslim etmek zorundasınız, böylece çevre dostu bir şekilde bertaraf edilebilirler, aksi takdirde çevre ve insan sağlığı için potansiyel riskler vardır. ÜRETİCİ Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Ayrıntılı bilgiler için www.brennenstuhl.com web sitesindeki Servis/ SSS bölümüne bakmanızı tavsiye ederiz. 012422 BA_MULTI 360 12050_12052_12053 0533874.indd 64012422 BA_MULTI 360 12050_12052_12053 0533874.indd 64 14.02.23 11:5514.02.23 11:5565 Käyttöohje Kannettava LED 360° hybridikohdevalaisin MULTI 360 12050 / 12052 / 12053 MH Huomio: Lue ennen tuotteen käyttöä tämä käyttöohje huolellisesti läpi, ja säilytä se myöhempää tarvetta varten! TURVALLISUUSOHJEET
