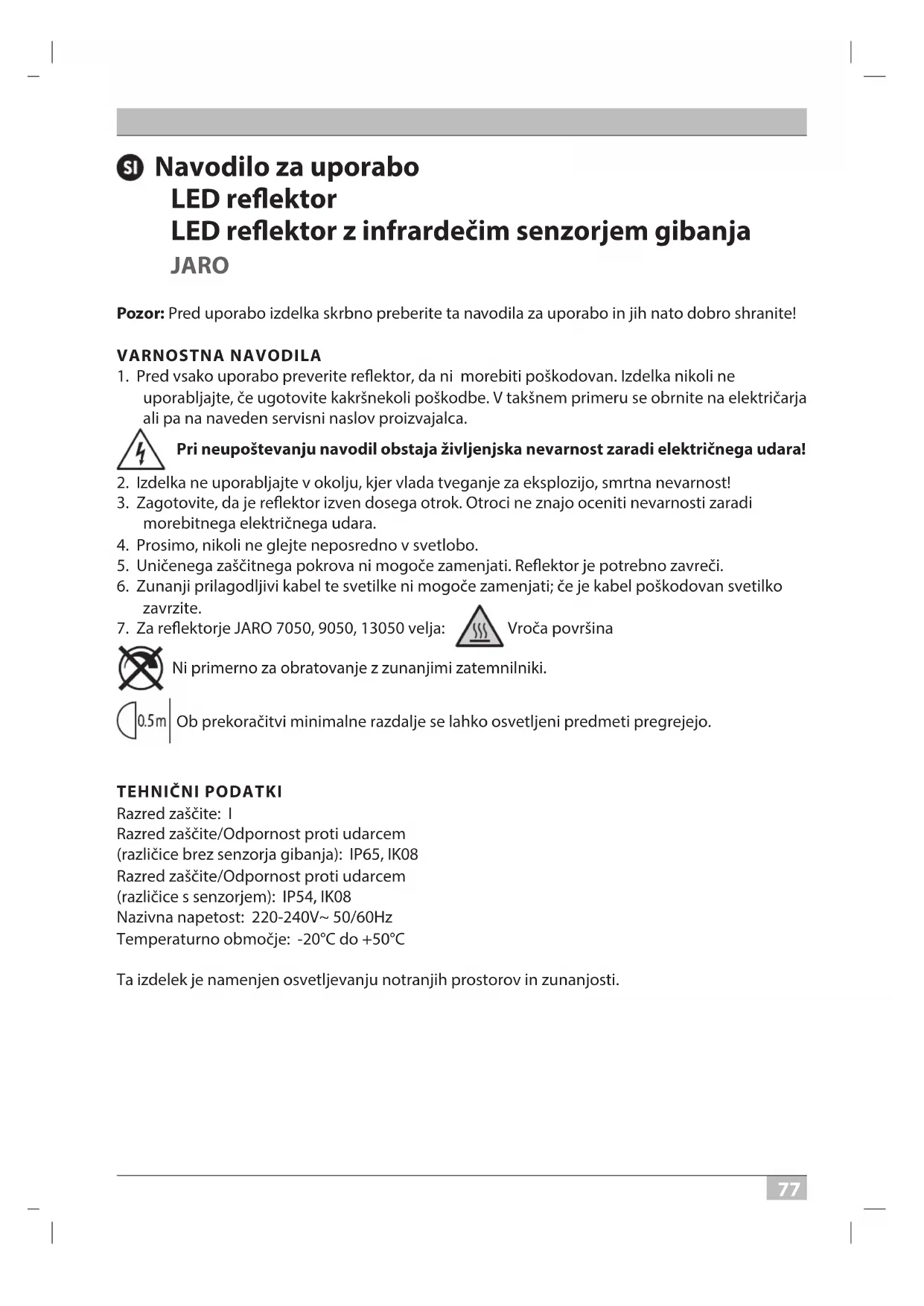

NAVODILA ZA UPORABO JARO 3050 P BRENNENSTUHL

uporabljajte, če ugotovite kakršnekoli poškodbe. V takšnem primeru se obrnite na električarja ali pa na naveden servisni naslov proizvajalca. Pri neupoštevanju navodil obstaja življenjska nevarnost zaradi električnega udara!

2. Izdelka ne uporabljajte v okolju, kjer vlada tveganje za eksplozijo, smrtna nevarnost!

3. Zagotovite, da je reektor izven dosega otrok. Otroci ne znajo oceniti nevarnosti zaradi

morebitnega električnega udara.

4. Prosimo, nikoli ne glejte neposredno v svetlobo.

5. Uničenega zaščitnega pokrova ni mogoče zamenjati. Reektor je potrebno zavreči.

6. Zunanji prilagodljivi kabel te svetilke ni mogoče zamenjati; če je kabel poškodovan svetilko

Vroča površina Ni primerno za obratovanje z zunanjimi zatemnilniki. Ob prekoračitvi minimalne razdalje se lahko osvetljeni predmeti pregrejejo.

Razred zaščite: I Razred zaščite/Odpornost proti udarcem (različice brez senzorja gibanja): IP65, IK08 Razred zaščite/Odpornost proti udarcem (različice s senzorjem): IP54, IK08 Nazivna napetost: 220-240V~ 50/60Hz Temperaturno območje: -20°C do +50°C Ta izdelek je namenjen osvetljevanju notranjih prostorov in zunanjosti. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 77 27.03.2021 16:10:547878 Navodilo za uporabo JARO MONTAŽA IN PRIKLJUČITEV NA ELEKTRIČNO NAPAJANJE 10 – 50 W Glejte slike od strani 4, 7 in 8

1. Pred inštalacijo vedno izklopite električno napajanje

Reektor je treba namestiti na višini manj kot 3 m

Priporočena višina za montažo pri modelih s senzorjem gibanja je 2,5 m. Reektor lahko nagnete navzdol in navzgor.

3. Z reektorja odstranite nastavljiv ročaj

7. Reektor pritrdite na nastavljiv ročaj.

8. Žice priključnega kabla priključite v skladu z

9. Ovoje potisnite kot

čez vhodni vtič in jih trdno privijte. Prepričajte se, da sta oba ovoja zadostno privita – da je zagotovljeno zadostno tesnjenje.

10. Nastavljiv ročaj ponovno namestite na reektor.

11. Nastavite želen položaj luči in trdno privijte vijake ročaja.

Svetilko lahko nagnete 90° navzdol in 45° navzgor

1. Pred inštalacijo vedno izklopite električno napajanje

napeljite skozi dovodno cev priključne doze in pramena priključnega kabla povežite v skladu z oznakama N in L

4. Pritrdilno ploščo pritrdite in privijte priključno dozo

5. Z reektorja odstranite nastavljiv ročaj

za pritrditev nastavljivega ročaja in v steno izvrtajte ustrezne luknje. Ročaj pritrdite z ustreznimi vijaki na steno

7. Reektor pritrdite na nastavljiv ročaj

8. Nastavite želen položaj reektorja in trdno privijte vijake ročaja

20P114 LED Strahler Jaro PIR 0533228 210327.indd 78 27.03.2021 16:10:547979 JARO Navodilo za uporabo OPIS FUNKCIJ (samo za različice s senzorjem gibanja) Ta reektor ima infrardeči senzor. Ta se samodejno vklopi, kadar senzor v okolju zazna gibanje. Senzor gibanja po možnosti usmerite na bazene, odsesovalnike vročega zraka, klimatske naprave ali objekte, ki so izpostavljeni močnim temperaturnim nihanjem. Senzorja gibanja ne usmerjajte na drevesa ali grmovje ali na mesta, kjer se zadržujejo hišni ljubljenčki. Senzor gibanja lahko obrnete vodoravno v desno in levo smer in ga nagnete navpično navzgor in navzdol. Pri namestitvi reektorja upoštevajte, da se senzor gibanja odziva najbolj občutljivo na gibanje, ki poteka prečno čez njegovo polje zaznavanja in najmanj občutljivo na gibanje usmerjeno neposredno v smeri naprave.

NASTAVITEV SENZORJA GIBANJA PIR

Na hrbtni strani senzorja gibanja se nahajajo trije regulatorji

TIME – nastavitev časa (levo): S tem regulatorjem lahko nastavite poljuben čas vklopa med pribl. 10 sekundami in 5 minutami, po tem, ko je bilo zaznano zadnje gibanje. Z vrtenjem regulatorja TIME v smeri urinega kazalca se časovni razpon zmanjšuje, v nasprotni smeri urinega kazalca se povečuje. LUX – nastavitev svetlobe (simbol sonca in lune, desno)

Nastavitev svetlobe določa, od katere svetlosti naprej se senzor reektorja vklopi. Položaj (simbol sonca) prikazuje, da senzor deluje podnevi in ponoči, v položaju (simbol lune) deluje senzor samo ponoči. Za nastavitev počakajte, dokler ni dosežena želena svetlost okolice. Regulator svetlosti zavrtite popolnoma na simbol (luna). Regulator svetlosti počasi usmerite v smeri simbola (sonce), dokler se reektor ne vklopi zaradi gibanja. Sedaj se bo reektor od nastavljene svetlosti naprej vklopil ob prepoznavanju gibanja. SENS – Nastavitev občutljivosti (sredina)

Občutljivost senzorja je odvisna od temperature okolice. Kolikor nižja je temperatura okolice, toliko večja je občutljivost senzorja gibanja. Senzor je najbolj občutljiv, kadar obrnete regulator SENS popolnoma v smeri (+). Senzor gibanja: pasivni infrardeči senzor (PIR) Področje zaznavanja: do 10 m/do 120° (vodoravno)

Nastavitev časa: pribl. 10 sek. do 5 min. Svetlost okolice: 0 – 2000 luksov Občutljivost: 3 do 10 m glede na kraj montaže

20P114 LED Strahler Jaro PIR 0533228 210327.indd 79 27.03.2021 16:10:558080 Navodilo za uporabo JARO VZDRŽEVANJE POZOR! LED svetilka ne vsebuje elementov, ki bi potrebovali vzdrževanje. Sijalke te svetilke ni mogoče zamenjati, ko sijalka doseže konec svoje življenjske dobe je treba zamenjati celotno svetilko. Svetilke ni dovoljeno odpirati. ČIŠČENJE Pred čiščenjem reektor izklopite iz električne napetosti. Ne uporabljajte nikakršnih topil, jedkih čistil ali podobnega. Za čiščenje uporabljajte samo suho ali rahlo navlaženo krpo. ODLAGANJE Električne naprave je treba odložiti med odpadke na okolju prijazen način! Električne naprave na sodijo med gospodinjske odpadke V skladu z evropsko direktivo 2012/19/ES o električnih in elektronskih napravah je treba rabljene elektronske naprave zbirati ločeno in jih reciklirati na okolju prijazen način. Več o možnostih odlaganja med odslužene naprave lahko izveste pri občinski ali mestni upravi.
