KULLANIM KILAVUZU JARO 3050 P BRENNENSTUHL

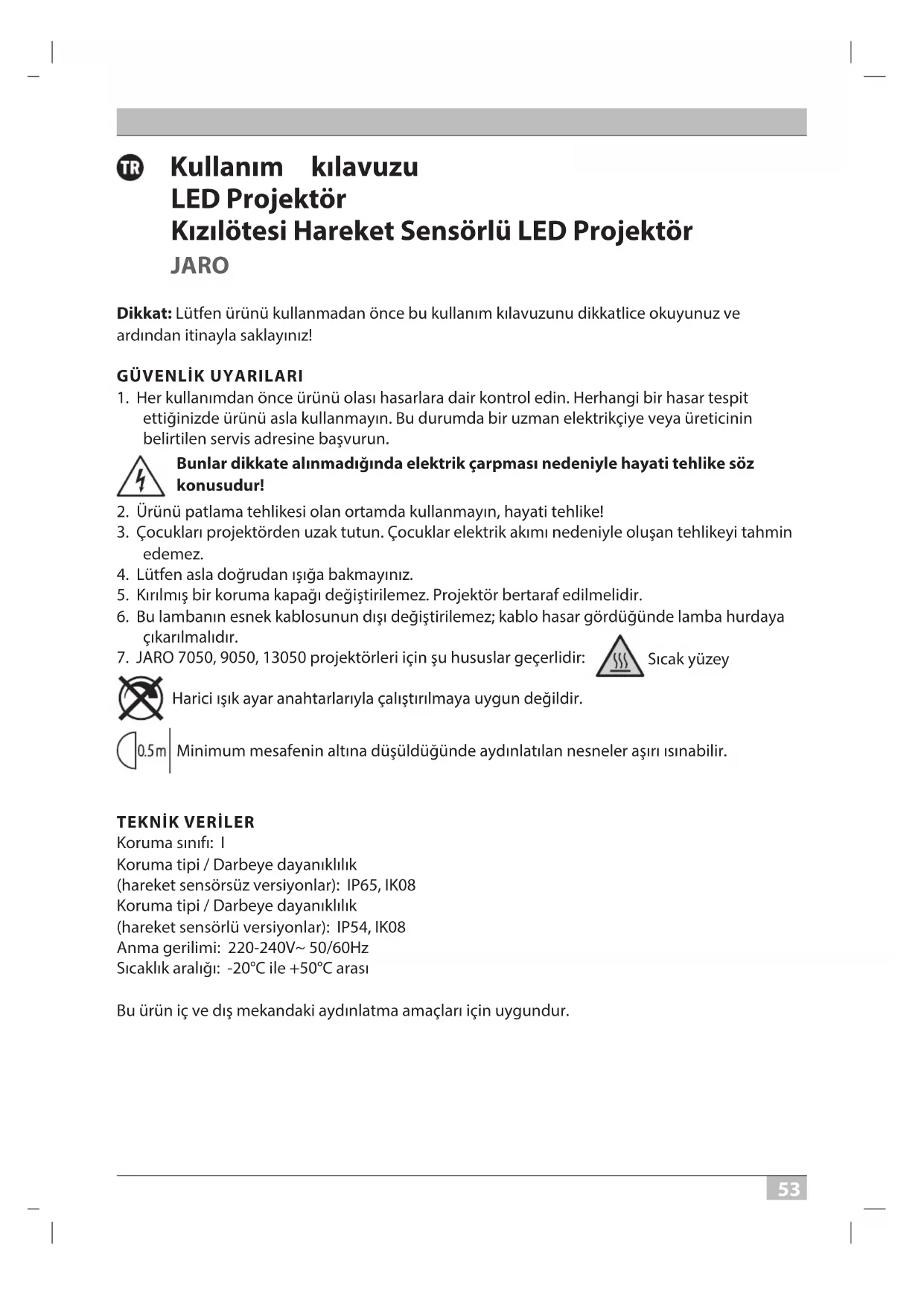

1. Her kullanımdan önce ürünü olası hasarlara dair kontrol edin. Herhangi bir hasar tespit

ettiğinizde ürünü asla kullanmayın. Bu durumda bir uzman elektrikçiye veya üreticinin belirtilen servis adresine başvurun. Bunlar dikkate alınmadığında elektrik çarpması nedeniyle hayati tehlike söz konusudur!

2. Ürünü patlama tehlikesi olan ortamda kullanmayın, hayati tehlike!

3. Çocukları projektörden uzak tutun. Çocuklar elektrik akımı nedeniyle oluşan tehlikeyi tahmin

4. Lütfen asla doğrudan ışığa bakmayınız.

5. Kırılmış bir koruma kapağı değiştirilemez. Projektör bertaraf edilmelidir.

6. Bu lambanın esnek kablosunun dışı değiştirilemez; kablo hasar gördüğünde lamba hurdaya

7. JARO 7050, 9050, 13050 projektörleri için şu hususlar geçerlidir:

Sıcak yüzey Harici ışık ayar anahtarlarıyla çalıştırılmaya uygun değildir. Minimum mesafenin altına düşüldüğünde aydınlatılan nesneler aşırı ısınabilir.

Koruma sınıfı: I Koruma tipi / Darbeye dayanıklılık (hareket sensörsüz versiyonlar): IP65, IK08 Koruma tipi / Darbeye dayanıklılık (hareket sensörlü versiyonlar): IP54, IK08 Anma gerilimi: 220-240V~ 50/60Hz Sıcaklık aralığı: -20°C ile +50°C arası Bu ürün iç ve dış mekandaki aydınlatma amaçları için uygundur. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 53 27.03.2021 16:10:525454 Kullanım kılavuzu JARO MONTAJ VE ELEKTRİK BESLEMESİNE BAĞLANTI 10 – 50 W Sayfa 4, 7 ve 8’deki şekillere bakınız

1. Kurulumdan önce daima gerilim beslemesini kapatın

2. Montaj pozisyonu: Projektör ideal durumda duvar aparatıyla sabitlenmelidir. Projektör

3 m’den az yüksekliğe monte edilmelidir

Hareket sensörlü modellerde tavsiye edilen montaj yüksekliği 2,5 m. Projektör aşağıya ve yukarıya doğru eğilebilir.

3. Askıyı projektörden çıkarın

4. Askının sabitlenmesi için deliklerin pozisyonunu işaretleyin ve duvara uygun delikler delin

Askıyı uygun vidalar ile duvara sabitleyin.

5. Bağlantı şini açın

6. Elektrik kablosunu contaya sahip ş kovanlarından geçirin

7. Projektörü askıya sabitleyin.

8. Bağlantı kablosunun bükülü tellerini giriş soketinin klemensine

’te gösterildiği şekilde bağlayın (N = mavi kablo, Toprak işareti = yeşil/sarı kablo, L = kahverengi kablo).

’daki gibi giriş şinin üzerinden çekin ve sıkın. Her iki kovanın da yeterince sıkıldığından emin olun – böylelikle yeterli contalama garanti edilir.

10. Askıyı tekrar projektöre monte edin.

11. Projektörün istenilen pozisyonunu ayarlayın ve askı vidalarını sıkın.

12. Gerilim beslemesini tekrar açın

MONTAJ VE ELEKTRİK BESLEMESİNE BAĞLANTI 80 – 150 W Sayfa 5 ve 6’deki şekillere bakınız Montaj pozisyonu: Projektör ideal durumda duvar aparatıyla sabitlenmelidir. Kurulum yüksekliği 3 m altında olmalıdır

Projektör 90° aşağıya ve 45° yukarıya eğilebilir

1. Kurulumdan önce daima gerilim beslemesini kapatın

2. Arka taraftaki bağlantı kutusunun

vidasını sökün ve bastırma plakasını

3. Bağlantı kablosunu

bağlantı kutusunun giriş borusundan geçirin ve bağlantı kablosunun bükülü tellerini N ve L işaretlemesine

4. Bastırma plakasını sabitleyin ve bağlantı kutusunu vidalayın

5. Askıyı projektörden çıkarın

6. Askının sabitlenmesi için deliklerin pozisyonunu

işaretleyin ve duvara uygun delikler delin. Askıyı uygun vidalar ile duvara sabitleyin

7. Projektörü askıya sabitleyin

8. Projektörün istenilen pozisyonunu ayarlayın ve askı vidalarını sıkın

9. Gerilim beslemesini tekrar açın

(sadece hareket sensörlü versiyonlar için) Bu projektör bir kızılötesi sensör ile donatılmıştır. Sensör çevrede hareketler tespit ettiğinde otomatik açılır. Hareket sensörünü mümkünse yüzme havuzlarına, ısıtma havası bacalarına, klima sistemlerine veya yüksek sıcaklık dalgalanmalarına maruz kalan objelere yönlendirmeyin. Hareket sensörünü ağaçlara veya çalılara ya da evcil hayvanların sıkça bulunduğu noktalara yönlendirmekten kaçının. Hareket sensörü yatay olarak sağa ve sola çevrilebilir ve dikey olarak yukarıya ve aşağıya eğilebilir. Projektörü takarken, hareket sensörünün algılama alanına çapraz olarak yapılan hareketlere karşı çok hassas olduğunu ve doğrudan cihazın üzerine gelen hareketlere en az tepkiyi verdiğini dikkate alın. HAREKET SENSÖRÜNÜN PIR AYARLANMASI Hareket sensörünün arka tarafında üç ayar düğmesi bulunuyor

TIME – Zaman ayarı (solda): Bu ayar düğmesiyle, son hareket algılandıktan sonra yakl. 10 saniye ile 5 dakika arası istediğiniz çalışma süresini seçebilirsiniz. TIME düğmesi saat yönünde çevrildiğinde zaman aralığı azalır, saat yönüne ters ise artar. LUX – Işık ayarı (güneş ve ay sembolü, sağda)

Işık ayarı projektörün sensörü hangi aydınlık derecesinden itibaren çalışacağını belirler. Güneş sembolü pozisyonu sensörün gündüz ve gece çalıştığını gösterir; ay sembolünde ise sensör sadece gece çalışır. Ayarlamak için istenilen ortam aydınlığına ulaşmayı beklemelisiniz. Işık ayar düğmesini tamamen ay sembolüne doğru çevirin. Projektör hareket ile çalışana kadar ayar düğmesini yavaşça güneş sembolüne doğru çevirin. Artık projektör ayarlanan aydınlık derecesinde bir hareket algıladığında yanacaktır. SENS – Hassaslık ayarı (ortada)

Sensörün hassaslığı ortam sıcaklığına bağlıdır. Ortam sıcaklığı ne kadar düşükse, hareket sensörünün hassaslığı o kadar büyüktür. Sensör, SENS ayar düğmesi tamamen (+) yönünde çevrildiğinde en hassastır. Hareket sensörü: Pasif Kızılötesi Sensör (PIR) Algılama alanı: 10 m/120°’ye kadar (yatay)

Zaman ayarı: yakl. 10 san. ile 5 dak. arası Ortam aydınlığı: 0 – 2000 lüks Hassaslık: Montaj yerine

göre 3 ila 10 m arası 20P114 LED Strahler Jaro PIR 0533228 210327.indd 55 27.03.2021 16:10:525656 Kullanım kılavuzu JARO BAKIM DİKKAT! LED lamba bakım gerektiren bileşenler içermemektedir. Bu projektörün ampulü değiştirilemez; ampul ömrünün sonuna ulaştığında projektörün tamamı değiştirilmelidir. Lamba açılmamalıdır.

Temizlemeden önce projektörü şebeke geriliminden ayırın. Çözücü maddeler, aşındırıcı temizleme maddeleri veya benzerlerini kullanmayın. Temizleme için sadece kuru veya haf nemlendirilmiş bir bez kullanın. BERTARAF Elektrikli cihazları çevre dostu olarak imha edin! Elektrikli cihazları evsel atık ile birlikte atmayın! Atık Elektrikli ve Elektronik Cihazlar hakkındaki 2012/19/AB sayılı Avrupa Yönetmeliği uyarınca kullanılmış elektrikli cihazlar toplanmalı ve çevreye uygun geri dönüşüme tabi tutulmalıdır. Kullanılmış olan cihazın imhasıyla ilgili olası çözümler için belediye ya da şehir yönetimine başvurabilirsiniz.
