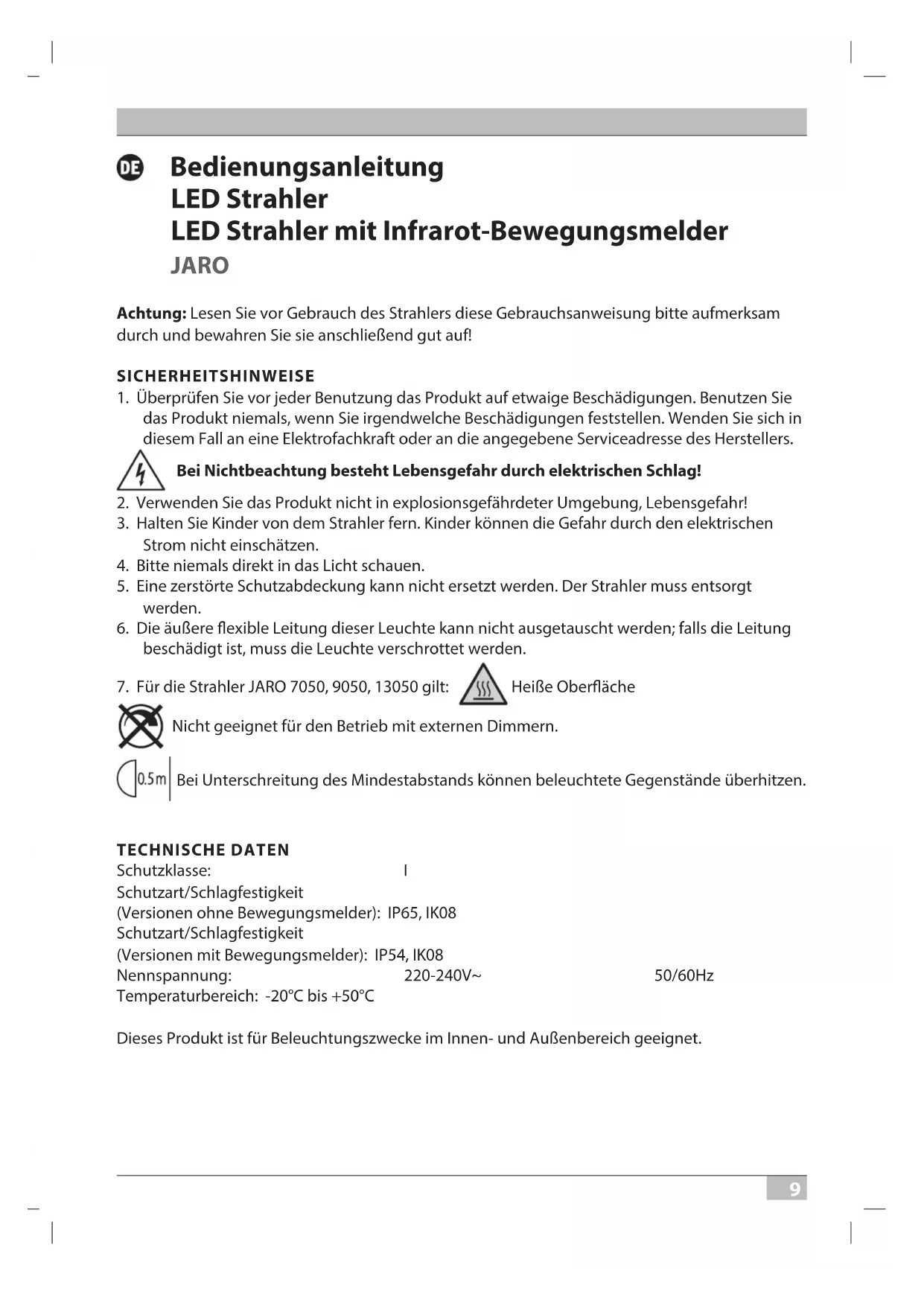

20P114 LED Strahler Jaro PIR 0533228 210327.indd 8 27.03.2021 16:10:469 Bedienungsanleitung LED Strahler LED Strahler mit Infrarot-Bewegungsmelder JARO Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf! SICHERHEITSHINWEISE

1. Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie

das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers. Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

2. Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!

3. Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen

Strom nicht einschätzen.

4. Bitte niemals direkt in das Licht schauen.

5. Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt

6. Die äußere exible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung

beschädigt ist, muss die Leuchte verschrottet werden.

7. Für die Strahler JARO 7050, 9050, 13050 gilt:

Heiße Oberäche Nicht geeignet für den Betrieb mit externen Dimmern. Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen. TECHNISCHE DATEN Schutzklasse: I Schutzart/Schlagfestigkeit (Versionen ohne Bewegungsmelder): IP65, IK08 Schutzart/Schlagfestigkeit (Versionen mit Bewegungsmelder): IP54, IK08 Nennspannung: 220-240V~ 50/60Hz Temperaturbereich: -20°C bis +50°C Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 9 27.03.2021 16:10:471010 Bedienungsanleitung JARO

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG 10 – 50 W

siehe Abbildungen Seite 4, 7 und 8

1. Schalten Sie vor der Installation stets die Spannungsversorgung ab

2. Montage-Position: Der Strahler sollte idealer Weise mit der Wandhalterung befestigt werden.

Der Strahler muss in einer Höhe von weniger als 3 m montiert werden

Empfohlene Montagehöhe bei Modellen mit Bewegungsmelder 2,5 m. Der Strahler kann nach unten und nach oben geneigt werden.

3. Entfernen Sie den Haltebügel von dem Strahler

4. Markieren Sie die Position der Bohrlöcher für die Befestigung des Haltebügels und bohren Sie

entsprechende Löcher in die Wand

. Befestigen Sie den Bügel mit geeigneten Schrauben an der Wand.

5. Önen Sie den Anschluss Stecker

6. Führen Sie die Anschlussleitung durch die mit einer Dichtung versehenen Steckerhülsen

7. Befestigen Sie den Strahler am Haltebügel.

8. Schließen Sie die Litzen des Anschlusskabels entsprechend der

an der Lüsterklemme des Eingangssteckers an (N = blaues Kabel, Erdungszeichen = grün/gelbes Kabel, L = braunes Kabel).

9. Schieben Sie die Hülsen wie

über den Eingangsstecker und drehen diese fest. Stellen Sie sicher, dass beide Hülsen ausreichend fest angedreht sind – damit wird ausreichende Dichtung sichergestellt.

10. Montieren Sie den Haltebügel wieder an den Strahler.

11. Stellen Sie die gewünschte Position der Lampe ein und ziehen Sie die Bügelschrauben fest.

12. Schalten Sie die Spannungsversorgung wieder ein

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG 80 – 150 W

siehe Abbildungen Seite 5 und 6 Montage-Position: Der Strahler sollte idealer Weise mit der Wandhalterung befestigt werden. Die Installationshöhe muss kleiner als 3 m sein

Die Leuchte kann 90° nach unten und 45° nach oben geneigt werden

1. Schalten Sie vor der Installation stets die Spannungsversorgung ab

2. Schrauben Sie die Anschlussdose

an der Rückseite auf und lösen Sie die Andruckplatte

3. Führen Sie das Anschlusskabel

durch das Einführungsrohr der Anschlussdose und verbinden die Litzen das Anschlusskabels entsprechend der Markierung N und L

4. Befestigen Sie die Andruckplatte und Schrauben Sie die Anschlussdose zu

5. Entfernen Sie den Haltebügel von dem Strahler

6. Markieren Sie die Position der Bohrlöcher

für die Befestigung des Haltebügels und bohren Sie entsprechende Löcher in die Wand. Befestigen Sie den Bügel mit geeigneten Schrauben an der Wand

7. Befestigen Sie den Strahler am Haltebügel

8. Stellen Sie die gewünschte Position des Strahlers ein und ziehen Sie

die Bügelschrauben fest

9. Schalten Sie die Spannungsversorgung wieder ein

20P114 LED Strahler Jaro PIR 0533228 210327.indd 10 27.03.2021 16:10:471111 JARO Bedienungsanleitung FUNKTIONSBESCHREIBUNG (nur für Versionen mit Bewegungsmelder) Dieser Strahler ist mit einem Infrarot-Sensor ausgestattet. Er schaltet sich automatisch an, wenn der Sensor im Umfeld Bewegungen feststellt. Richten Sie den Bewegungsmelder möglichst nicht auf Schwimmbecken, Heizluftabzüge, Klimaanlagen oder Objekte, die starken Temperaturschwankungen ausgesetzt sind. Vermeiden Sie, den Bewegungsmelder auf Bäume oder Büsche zu richten oder auf Plätze, an denen sich oft Haustiere aufhalten könnten. Der Bewegungsmelder kann horizontal nach rechts und links gedreht und vertikal nach oben und nach unten geneigt werden. Beachten Sie bei der Anbringung des Strahlers, dass der Bewegungsmelder am empndlichsten auf Bewegungen reagiert, die quer durch sein Erfassungsfeld laufen und am wenigsten empnd- lich bei Bewegungen, die direkt auf das Gerät zulaufen.

BEWEGUNGSMELDER PIR EINSTELLEN

Auf der Rückseite des Bewegungsmelders benden sich drei Regler

TIME – Zeiteinstellung (links): Mit diesem Regler können Sie eine beliebige Einschaltzeit zwischen ca. 10 Sekunden und 5 Minuten wählen, nachdem die letzte Bewegung erfasst wurde. Durch Drehen des TIME-Reglers im Uhrzeigersinn nimmt die Zeitspanne ab, gegen den Uhrzeigersinn nimmt sie zu. LUX – Lichteinstellung (Sonne- und Mondsymbol, rechts)

Die Lichteinstellung bestimmt, ab welcher Helligkeit der Sensor des Strahlers einschaltet. Die Position (Symbol Sonne) zeigt an, dass der Sensor am Tag und in der Nacht arbeitet, in der Position (Symbol Mond) arbeitet der Sensor nur bei Nacht. Zum Einstellen warten Sie, bis die gewünschte Umgebungshelligkeit erreicht ist. Drehen Sie den Lichteinstellungsregler ganz auf das Symbol (Mond). Drehen Sie den Regler langsam in Richtung Symbol (Sonne), bis sich der Strahler durch Bewegung einschaltet. Der Strahler wird sich nun ab der eingestellten Helligkeit beim Erkennen einer Bewegung einschalten. SENS – Empfindlichkeitseinstellung (Mitte)

Die Empndlichkeit des Sensors hängt von der Umgebungstemperatur ab. Je niedriger die Umgebungstemperatur, desto größer ist die Empfindlichkeit des Bewegungsmelders. Der Sensor ist am empfindlichsten, wenn den SENS-Regler vollständig in Richtung (+) gedreht wird. Bewegungsmelder: Passiver Infrarotsensor (PIR) Erfassungsbereich: bis zu 10 m / bis zu 120° (horizontal)

Zeiteinstellung: ca. 10 sek. bis 5 min. Umgebungshelligkeit: 0 – 2000 lux Empndlichkeit: 3 bis 10 m je nach Montageort

20P114 LED Strahler Jaro PIR 0533228 210327.indd 11 27.03.2021 16:10:471212 Bedienungsanleitung JARO WARTUNG ACHTUNG! Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geö net werden. REINIGUNG Trennen Sie den Strahler vor der Reinigung von der Netzspannung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch. ENTSORGUNG Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt. HERSTELLER Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Für weitere Informationen empfehlen wir den Bereich Service / FAQ’s auf unserer Homepage www.brennenstuhl.com. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 12 27.03.2021 16:10:4713 Operating Instructions LED Light LED Light with infrared motion detector JARO Attention: Before using the product, please carefully read the operating instructions and store them in a proper location! SAFETY INSTRUCTIONS
