ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JARO 3050 P BRENNENSTUHL

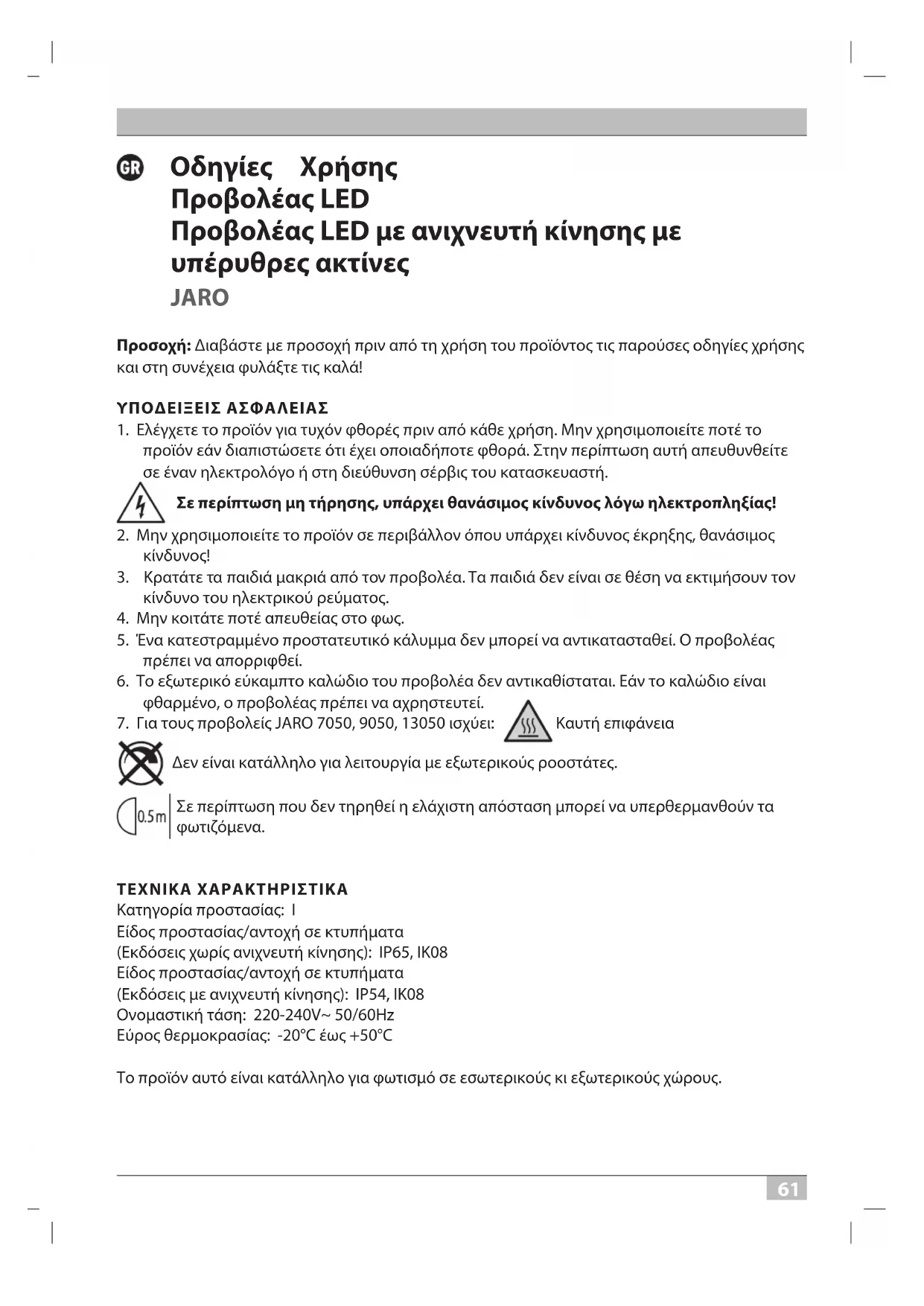

1. Ελέγχετε το προϊόν για τυχόν φθορές πριν από κάθε χρήση. Μην χρησιμοποιείτε ποτέ το

προϊόν εάν διαπιστώσετε ότι έχει οποιαδήποτε φθορά. Στην περίπτωση αυτή απευθυνθείτε σε έναν ηλεκτρολόγο ή στη διεύθυνση σέρβις του κατασκευαστή. Σε περίπτωση μη τήρησης, υπάρχει θανάσιμος κίνδυνος λόγω ηλεκτροπληξίας!

2. Μην χρησιμοποιείτε το προϊόν σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, θανάσιμος

3. Κρατάτε τα παιδιά μακριά από τον προβολέα. Τα παιδιά δεν είναι σε θέση να εκτιμήσουν τον

κίνδυνο του ηλεκτρικού ρεύματος.

4. Μην κοιτάτε ποτέ απευθείας στο φως.

5. Ένα κατεστραμμένο προστατευτικό κάλυμμα δεν μπορεί να αντικατασταθεί. Ο προβολέας

πρέπει να απορριφθεί.

6. Το εξωτερικό εύκαμπτο καλώδιο του προβολέα δεν αντικαθίσταται. Εάν το καλώδιο είναι

φθαρμένο, ο προβολέας πρέπει να αχρηστευτεί.

7. Για τους προβολείς JARO 7050, 9050, 13050 ισχύει:

Καυτή επιφάνεια Δεν είναι κατάλληλο για λειτουργία με εξωτερικούς ροοστάτες. Σε περίπτωση που δεν τηρηθεί η ελάχιστη απόσταση μπορεί να υπερθερμανθούν τα φωτιζόμενα. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Κατηγορία προστασίας: I Είδος προστασίας/αντοχή σε κτυπήματα (Εκδόσεις χωρίς ανιχνευτή κίνησης): IP65, IK08 Είδος προστασίας/αντοχή σε κτυπήματα (Εκδόσεις με ανιχνευτή κίνησης): IP54, IK08 Ονομαστική τάση: 220-240V~ 50/60Hz Εύρος θερμοκρασίας: -20°C έως +50°C Το προϊόν αυτό είναι κατάλληλο για φωτισμό σε εσωτερικούς κι εξωτερικούς χώρους. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 61 27.03.2021 16:10:526262 Οδηγίες Χρήσης JARO ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΣΤΗΝ ΤΡΟΦΟΔΟΣΙΑ ΡΕΥΜΑΤΟΣ 10 – 50 W βλέπε εικόνες στις σελίδες 4, 7 και 8

1. Απενεργοποιήστε πριν από την εγκατάσταση την τροφοδοσία τάσης

2. Σημείο τοποθέτησης: Ιδανικά ο προβολέας τοποθετείται χρησιμοποιώντας το στήριγμα

Ο προβολέας πρέπει να τοποθετείται σε ύψος μικρότερο από 3 m

Το συνιστώμενο ύψος εγκατάστασης για τα μοντέλα με ανιχνευτή κίνησης είναι τα 2,5 m. Μπορείτε να περιστρέψετε τον προβολέα προς τα κάτω ή προς τα πάνω.

3. Αφαιρέστε τον βραχίονα στήριξης από τον προβολέα

4. Σημειώστε τη θέση των οπών διάτρησης για την τοποθέτηση του βραχίονα στήριξης και

ανοίξτε τις αντίστοιχες τρύπες στον τοίχο

. Στηρίξτε τον βραχίονα με τις κατάλληλες βίδες στον τοίχο.

6. Περάστε το ηλεκτρικό καλώδιο μέσα από τους κυλίνδρους του φις που είναι μονωμένοι

7. Στηρίξτε τον προβολέα στον βραχίονα στήριξης.

8. Συνδέστε τη συρμάτωση του ηλεκτρικού καλωδίου σύμφωνα με την εικόνα

στον πίνακα σύνδεσης του φις (N = μπλε καλώδιο, σήμα γείωσης = πράσινο/κίτρινο καλώδιο, L = καφέ καλώδιο).

9. Σπρώξτε τους κυλίνδρους πάνω από το φις όπως στην εικόνα

και περιστρέψτε τους καλά. Βεβαιωθείτε ότι και οι δυο κύλινδροι είναι σφιχτά τοποθετημένοι, έτσι ώστε να διασφαλίζεται η επαρκής μόνωση.

10. Τοποθετείστε και πάλι τον βραχίονα στήριξης στον προβολέα.

11. Ρυθμίστε την επιθυμητή θέση του προβολέα και σφίξτε καλά τις βίδες του βραχίονα.

12. Ενεργοποιήστε και πάλι την τροφοδοσία τάσης

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΣΤΗΝ ΤΡΟΦΟΔΟΣΙΑ ΡΕΥΜΑΤΟΣ 80 – 150 W βλέπε εικόνες στις σελίδες 5 και 6 Σημείο τοποθέτησης: Ιδανικά ο προβολέας τοποθετείται χρησιμοποιώντας το στήριγμα τοίχου. Το ύψος της εγκατάστασης πρέπει να είναι μικρότερο από 3 m

Ο προβολέας μπορεί να περιστραφεί 90° προς τα κάτω και 45° προς τα πάνω

1. Απενεργοποιήστε πριν από την εγκατάσταση την τροφοδοσία τάσης

2. Ξεβιδώστε και ανοίξτε το κουτί σύνδεσης

στο πίσω μέρος και αφαιρέστε την πλάκα

3. Περάστε το καλώδιο σύνδεσης

μέσα από τον σωλήνα εισαγωγής του κουτιού σύνδεσης και συνδέστε τις συρματώσεις του καλωδίου σύνδεσης σύμφωνα με τη σήμανση N και L

4. Στερεώστε την πλάκα και βιδώστε το κουτί σύνδεσης

5. Αφαιρέστε τον βραχίονα στήριξης από τον προβολέα

6. Σημειώστε τη θέση των οπών διάτρησης

για την τοποθέτηση του βραχίονα στήριξης και ανοίξτε τις αντίστοιχες τρύπες στον τοίχο. Στηρίξτε τον βραχίονα με τις κατάλληλες βίδες

7. Στηρίξτε τον προβολέα στον βραχίονα στήριξης

8. Ρυθμίστε την επιθυμητή θέση του προβολέα και σφίξτε καλά τις βίδες του βραχίονα

9. Ενεργοποιήστε και πάλι την τροφοδοσία τάσης

20P114 LED Strahler Jaro PIR 0533228 210327.indd 62 27.03.2021 16:10:536363 JARO Οδηγίε Χρήση ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ (Μόνο για τις εκδόσεις με ανιχνευτή κίνησης) Ο προβολέας αυτός διαθέτει αισθητήρα με υπέρυθρες ακτίνες. Ανάβει αυτόματα όταν ο αισθητήρας εντοπίσει κίνηση στην περιοχή. Μην τοποθετείτε τον ανιχνευτή κίνησης προς την κατεύθυνση πισίνων, απορροφητήρων αέρα θέρμανσης, κλιματιστικών ή αντικειμένων, τα οποία εκτίθενται σε μεγάλες μεταβολές θερμοκρασίας. Αποφύγετε την τοποθέτηση του ανιχνευτή κίνησης προς δένδρα ή θάμνους ή χώρους, στους οποίους μπορεί να υπάρχουν κατοικίδια. Ο ανιχνευτής κίνησης περιστρέφεται οριζόντια προς τα δεξιά και προς τα αριστερά και κάθετα προς τα πάνω και προς τα κάτω. Λάβετε κατά την τοποθέτηση του προβολέα υπόψη σας ότι ο ανιχνευτής κίνησης αντιδρά με μεγαλύτερη ευαισθησία σε κινήσεις που διέρχονται εγκάρσια μέσα από το πεδίο εμβέλειάς του και είναι λιγότερο ευαίσθητος σε κινήσεις που κατευθύνονται άμεσα προς τη συσκευή. ΡΥΘΜΙΣΗ ΑΝΙΧΝΕΥΤΗ ΚΙΝΗΣΗΣ PIR Στην οπίσθια πλευρά του ανιχνευτή κίνησης υπάρχουν τρεις διακόπτες

TIME – Ρύθιση χρόνου (αριστερά): Με τον διακόπτη αυτό μπορείτε να επιλέξετε έναν οποιοδήποτε χρόνο ενεργοποίησης μεταξύ περίπου 10 δευτερολέπτων και 5 λεπτών μετά την τελευταία ανίχνευση κίνησης. Περιστρέφοντας δεξιόστροφα τον διακόπτη TIME μειώνεται το χρονικό διάστημα, ενώ αριστερόστροφα

LUX – Ρύθιση φωτισού (σύβολο ήλιου και φεγγαριού δεξιά)

Η ρύθμιση φωτισμού καθορίζει τον βαθμό φωτεινότητας κατά τον οποίο ενεργοποιείται ο αισθητήρας του προβολέα. Η θέση (σύμβολο ήλιου) δηλώνει ότι ο αισθητήρας λειτουργεί και την ημέρα και τη νύχτα, ενώ στη θέση (σύμβολο φεγγαριού) ο αισθητήρας λειτουργεί μόνο νύχτα. Για τη ρύθμιση περιμένετε έως ότου επιτευχθεί η επιθυμητή φωτεινότητα περιβάλλοντος. Περιστρέψτε τον διακόπτη ρύθμισης φωτισμού τέρμα προς ο σύμβολο (φεγγάρι). Περιστρέψτε τον διακόπτη αργά προς την κατεύθυνση του συμβόλου (ήλιος), έως ότου ο προβολέας ενεργοποιηθεί από κάποια κίνηση. Ο προβολέας θα ενεργοποιείται εφεξής στο συγκεκριμένο ρυθμισμένο επίπεδο φωτεινότητας όταν ανιχνεύσει κάποια κίνηση. SENS – Ρύθιση ευαισθησία (έση)

Η ευαισθησία του αισθητήρα εξαρτάται από τη θερμοκρασία του περιβάλλοντος. Όσο μικρότερη είναι η θερμοκρασία περιβάλλοντος τόσο μεγαλύτερη είναι η ευαισθησία του ανιχνευτή κίνησης. Ο αισθητήρας διαθέτει μέγιστη ευαισθησία όταν περιστρέψετε τον διακόπτη SENS τέρμα προς την κατεύθυνση (+). Ανιχνευτής κίνησης: παθητικός αισθητήρας υπέρυθρης ακτινοβολίας (PIR) Πεδίο εμβέλειας: έως 10 m/έως 120° (οριζόντια)

Ρύθμιση χρόνου: περ. 10 δευτ. έως 5 min. Φωτεινότητα περιβάλλοντος: 0 – 2000 lux Ευαισθησία: 3 έως 10 m ανάλογα με τη θέση τοποθέτησης

ΠΡΟΣΟΧΗ! Ο προβολέας LED δεν περιέχει στοιχεία, τα οποία θα πρέπει να συντηρούνται. Ο λαμπτήρας του προβολέα αυτού δεν αντικαθίσταται. Όταν ο λαμπτήρας ολοκληρώσει τη διάρκεια ζωής του, θα πρέπει να αντικαταστήσετε ολόκληρο τον προβολέα. Ο προβολέας δεν πρέπει να ανοίγει.

Αφαιρέστε τον προβολέα από το ηλεκτρικό δίκτυο πριν από τον καθαρισμό. Μη χρησιμοποιείτε διαλυτικά, καυστικά καθαριστικά ή παρόμοια προϊόντα. Για τον καθαρισμό χρησιμοποιήστε ένα στεγνό ή ελαφρώς νωπό πανί.

Να απορρίπτετε τις ηλεκτρικές συσκευές πάντα με περιβαλλοντικά υπεύθυνο τρόπο! Οι ηλεκτρονικές συσκευές δεν αποτελούν οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλαιών συσκευών, οι μεταχειρισμένες ηλεκτρικές συσκευές θα πρέπει να συλλέγονται ξεχωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Μπορείτε να ενημερωθείτε από το δήμο ή την κοινότητά σας όσον αφορά τις δυνατότητες απόρριψης των άχρηστων συσκευών. ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΕ Η δήλωση συμμόρφωσης βρίσκεται κατατεθειμένη στον κατασκευαστή. ΚΑΤΑΣΚΕΥΑΣΤΉΣ Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Για πρόσθετες πληροφορίες συνιστούμε να μεταβείτε στο πεδίο Service/FAQ’s στην αρχική μας σελίδα www.brennenstuhl.com. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 64 27.03.2021 16:10:5365 Manual de instruções Projetor LED Projetor LED com sensor de movimentos infravermelho JARO Atenção: Antes de utilizar o produto, leia atentamente estas instruções de utilização e conserve-as em local seguro!
