NÁVOD NA OBSLUHU JARO 3050 P BRENNENSTUHL

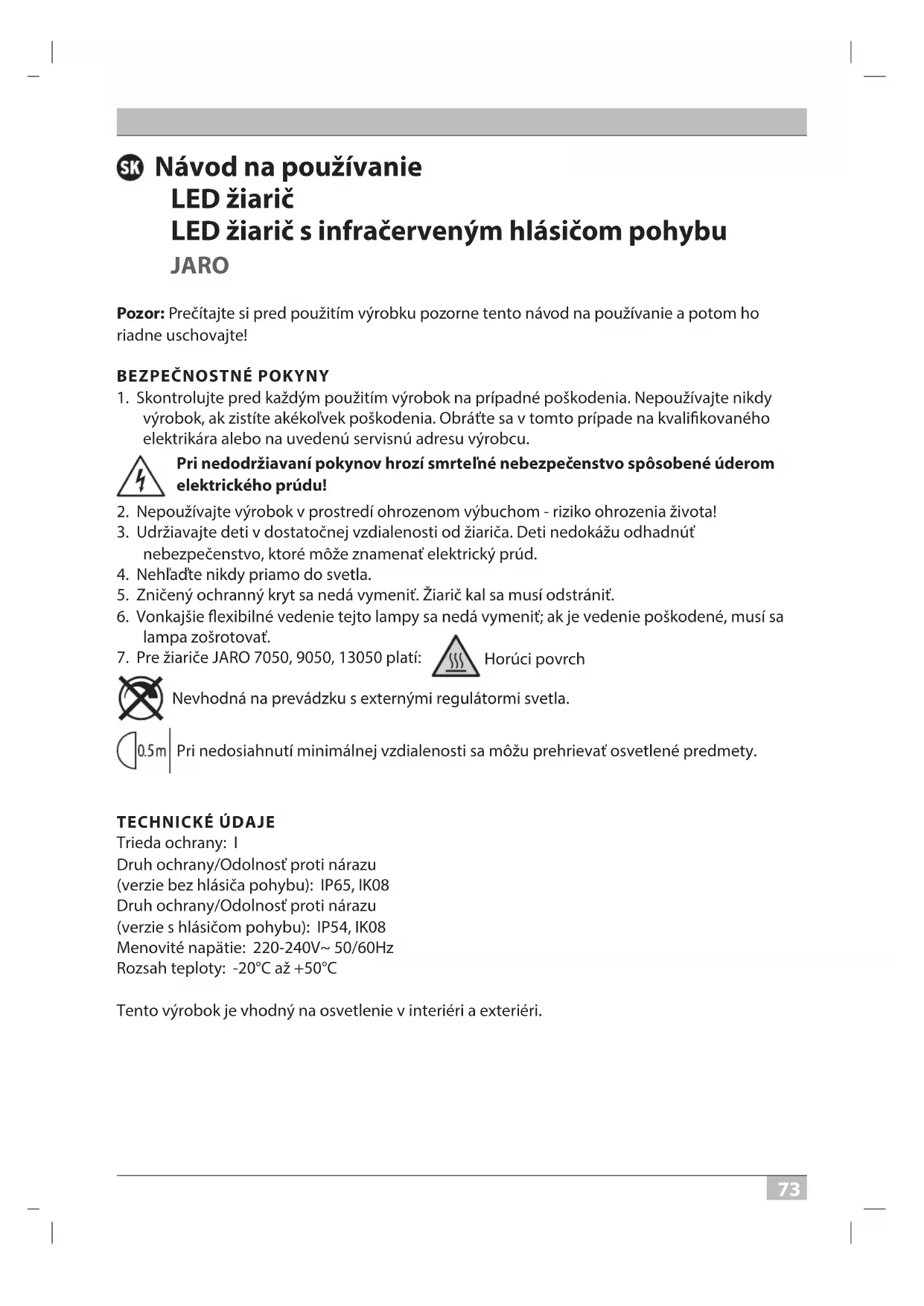

1. Skontrolujte pred každým použitím výrobok na prípadné poškodenia. Nepoužívajte nikdy

výrobok, ak zistíte akékoľvek poškodenia. Obráťte sa v tomto prípade na kvalikovaného elektrikára alebo na uvedenú servisnú adresu výrobcu. Pri nedodržiavaní pokynov hrozí smrteľné nebezpečenstvo spôsobené úderom elektrického prúdu!

2. Nepoužívajte výrobok v prostredí ohrozenom výbuchom - riziko ohrozenia života!

3. Udržiavajte deti v dostatočnej vzdialenosti od žiariča. Deti nedokážu odhadnúť

nebezpečenstvo, ktoré môže znamenať elektrický prúd.

4. Nehľaďte nikdy priamo do svetla.

5. Zničený ochranný kryt sa nedá vymeniť. Žiarič kal sa musí odstrániť.

6. Vonkajšie exibilné vedenie tejto lampy sa nedá vymeniť; ak je vedenie poškodené, musí sa

Horúci povrch Nevhodná na prevádzku s externými regulátormi svetla. Pri nedosiahnutí minimálnej vzdialenosti sa môžu prehrievať osvetlené predmety. TECHNICKÉ ÚDAJE Trieda ochrany: I Druh ochrany/Odolnosť proti nárazu (verzie bez hlásiča pohybu): IP65, IK08 Druh ochrany/Odolnosť proti nárazu (verzie s hlásičom pohybu): IP54, IK08 Menovité napätie: 220-240V~ 50/60Hz Rozsah teploty: -20°C až +50°C Tento výrobok je vhodný na osvetlenie v interiéri a exteriéri. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 73 27.03.2021 16:10:547474 Návod na používanie JARO MONTÁŽ A PRIPOJENIE K NAPÁJANIU ELEKTRICKÝM PRÚDOM 10 – 50 W pozri obrázky strana 4, 7 a 8

2. Montážna poloha: Žiarič by sa mal v ideálnom prípade upevniť pomocou nástenného

držiaka. Žiarič sa musí montovať vo výške menej než 3 m

Odporúčaná montážna výška u modelov s hlásičom pohybu 2,5 m. Žiarič sa dá sklopiť dole alebo zdvihnúť hore.

3. Odstráňte držiak zo žiariča

4. Vyznačte polohu upevňovacích otvorov na upevnenie držiaka a vyvŕtajte príslušné otvory do

. Upevniť držiak vhodnými skrutkami na stenu.

5. Otvorte prípojku zástrčky

6. Presuňte spojovacie vedenie cez objímky zástrčky

7. Upevniť žiarič na držiak.

8. Pripojiť pramene spojovacieho kábla podľa obrázku

9. Nasunúť objímky podľa obrázku

na vstupnú zástrčku a pevne ich utiahnuť. Ubezpečte sa, že sú obe objímky dostatočne pevne utiahnuté – tak sa zabezpečí dostatočné utesnenie.

10. Namontujte držiak späť na žiarič.

11. Nastaviť požadovanú polohu lampy a riadne utiahnuť skrutky držiaka.

12. Zapnite opäť napájanie napätím

MONTÁŽ A PRIPOJENIE K NAPÁJANIU ELEKTRICKÝM PRÚDOM 80 – 150 W pozri obrázky strana 5 a 6 Montážna poloha: Žiarič by sa mal v ideálnom prípade upevniť pomocou nástenného držiaka. Inštalačná výška musí byť menšia než 3m

Lampa sa dá sklopiť o 90° dole a vyklopiť o 45° hore

na zadnú stranu a uvoľnite prítlačnú dosku

3. Presuňte spojovací kábel 4 cez vstupnú rúrku spojovacej dózy a spojte lanká spojovacieho

kábla podľa značiek N a L

4. Upevnite prítlačnú dosku a priskrutkujte spojovaciu dózu

5. Odstráňte držiak zo žiariča

na upevnenie držiaka a vyvŕtajte príslušné otvory do steny. Upevnite držiak vhodnými skrutkami na stenu

7. Upevnite žiarič na držiak

8. Nastavte požadovanú polohu žiariča a riadne utiahnite skrutky držiaka

9. Opäť zapnite napájanie napätím

(iba u verzií s hlásičom pohybu) Tento žiarič je vybavený infračerveným senzorom. Senzor sa zapne automaticky, ak identikuje pohyby v okolí. Nesmerujte hlásič pohybu pokiaľ možno na plavecké bazény, výpusty horúceho vzduchu, klimatizačné zariadenia alebo objekty, ktoré sú vystavené silnému kolísaniu teploty. Zabráňte nasmerovaniu hlásiča pohybu na stromy alebo kríky, prípadne na miesta, na ktorých sa môžu často zdržiavať domáce zvieratá. Hlásič pohybu sa dá otáčať horizontálne vpravo a vľavo a zdvíhať vertikálne hore a lebo spúšťať dole. Rešpektujte pri montáži žiariča, že hlásič pohybu reaguje najcitlivejšie na pohyby, ktoré prebiehajú šikmo k jeho identikačnému poľu a najmenej citlivo pohyby, ktoré prichádzajú priamo na prístroj.

NASTAVENIE HLÁSIČA POHYBU PIR

Na zadnej strane hlásiča pohybu sa nachádzajú tri regulátory

TIME – Nastavenie času (vľavo): S týmto regulátorom môžete zvoliť ľubovoľnú zapínaciu dobu medzi 10 sekundami a 5 minútami potom, čo bol zaznamenaný posledný pohyb. Otáčaním regulátora TIME v smere hodinových ručičiek klesá časový interval, otáčaním v protismere hodinových ručičiek interval stúpa. LUX – Nastavenie svetlosti (symbol slnka a mesiaca, vpravo)

Nastavenie svetlosti určuje, od ktorej svetlosti sa zapne senzor žiariča. Poloha (symbol slnka) zobrazuje, že senzor pracuje cez deň a v noci, v polohe (symbol mesiaca) pracuje senzor iba v noci. Na nastavenie počkajte, kým sa dosiahne požadovaná svetlosť okolia. Otočte nastavenie svetlosti úplne na symbol (mesiac). Otáčajte regulátor pomaly v smere symbolu (slnko), kým sa žiarič nezapne prostredníctvom pohybu. Žiarič sa potom zapne od nastavenej svetlosti pri identikácii pohybu. SENS – Nastavenie citlivosti (stred)

Citlivosť senzora závisí od okolitej teploty. Čím nižšia je okolitá teplota, o to vyššia je citlivosť hlásiča pohybu. Senzor je najcitlivejší, ak sa otáča regulátor SENS úplne v smere (+). Hlásič pohybu: pasívny infračervený senzor (PIR) Rozsah zaznamenávania: až do 10 m/až do 120° (horizontálne)

Nastavenie času: cca 10 sek. až 5 min. Svetlosť okolia: 0 – 2000 lux Citlivosť: 3 až 10 m vždy podľa miesta montáže

20P114 LED Strahler Jaro PIR 0533228 210327.indd 75 27.03.2021 16:10:547676 Návod na používanie JARO ÚDRŽBA POZOR! LED lampa neobsahuje žiadne súčiastky, ktoré by sa museli udržiavať. Svetelný zdroj tejto lampy sa nedá vymeniť, ak dosiahol svetelný zdroj koniec svojej životnosti, musí sa vymeniť celá lampa. Lampa sa nesmie otvoriť! ČISTENIE Vypojte žiarič pred čistením od sieťového napätia. Nepoužívajte žiadne rozpúšťadlá, dráždivé alebo agresívne čistiace prostriedky. Používajte na čistenie iba suchú alebo zľahka navlhčenú handričku. LIKVIDÁCIA Odstraňujte elektrické prístroje ekologickým spôsobom! Elektrické prístroje nepatria do domového odpadu! Podľa Európskej smernice 2012/19/EÚ o elektrických a elektronických starých prístrojoch so musia opotrebované elektrospotrebiče zhromaždiť zvlášť a odviezť na ekologicky bezchybnú recykláciu. O možnostiach likvidácie starých prístrojov sa môžete informovať na svojom obecnom alebo mestskom úrade. VYHLÁSENIE O ZHODE S NORMAMI EÚ EU prehlasenie o zhode je uložene u vyrobcu. VÝROBCA Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Pre ďalšie informácie vám odporúčame oblasť Servis/FAQ na našej domovskej stránke www.brennenstuhl.com. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 76 27.03.2021 16:10:5477 Navodilo za uporabo LED reektor LED reektor z infrardečim senzorjem gibanja JARO Pozor: Pred uporabo izdelka skrbno preberite ta navodila za uporabo in jih nato dobro shranite! VARNOSTNA NAVODILA
