LUFOS 420 - Osvetlenie BRENNENSTUHL - Bezplatný návod na obsluhu

Typ produktu	LED duo projektor na batérie
Svetelný tok	2 x 240 lm (celkom 480 lm)
Farebná teplota	5000 K (denné svetlo)
Napájanie	3 batérie LR14 (C-Baby cell)
Maximálna výdrž	800 dní (režim 50%, 6 cyklov/noc po 10 s)
Výdrž v režime 100%	400 dní
Súmrakový senzor	Áno, prah 10 luxov
Nastaviteľná doba svietenia	10 až 30 sekúnd
Detekčný uhol (PIR)	180°
Detekčný dosah (PIR)	10 m
Stupeň krytia	IP44 (chránené proti striekajúcej vode)
Rozsah prevádzkových teplôt	-10°C až +45°C
Odporúčaná výška inštalácie	1,8 až 2,5 m
Funkcie	Prepínač AUTO 50% / AUTO 100% / VYPNUTÉ, PIR pohybový senzor, senzor deň/noc
Orientácia	Hlavy otočné horizontálne a sklopné vertikálne, jednotlivo alebo spolu
Výmena batérií	Používateľom (pomocou ťahacieho pásika)
Svetelný zdroj	Integrovaná LED, nevymeniteľná (na konci životnosti vymeňte celý projektor)
Údržba a čistenie	Čistite suchou alebo mierne vlhkou handričkou, bez rozpúšťadiel a abrazív
Bezpečnosť	Nepozerať sa priamo do lúča, nepoužívať v výbušnom prostredí, neponárať

Často kladené otázky - LUFOS 420 BRENNENSTUHL

Ako nainštalovať projektor LUFOS 420?

Namontujte montážnu dosku na stenu vo výške 1,8 až 2,5 m, potom projektor zacvaknite na dosku a utiahnite poistnú skrutku. Hlavy nasmerujte podľa potreby.

Ako vymeniť batérie?

Povoľte poistnú skrutku, stlačte odblokovacie tlačidlo a vyberte projektor z dosky. Vyberte použité batérie pomocou ťahacieho pásika, vložte 3 batérie LR14 (C-Baby cell) so správnou polaritou a projektor znova namontujte.

Aká je výdrž batérií?

Maximálna výdrž je 800 dní v režime 50% (6 cyklov za noc po 10 sekúnd) a 400 dní v režime 100%.

Ako nastaviť dobu svietenia detektora?

Otočte hlavu pohybového detektora, aby ste získali prístup k regulátoru. Nastavte dobu medzi 10 a 30 sekundami: otáčaním v smere hodinových ručičiek zvyšujete, proti smeru znižujete.

Čo robiť, ak projektor bliká?

Blikanie signalizuje slabé batérie. Vymeňte batérie za nové podľa postupu výmeny.

Je možné projektor používať v interiéri aj exteriéri?

Áno, projektor je určený na použitie v interiéri aj exteriéri vďaka stupňu krytia IP44 (odolný proti striekajúcej vode). Nikdy ho neponárajte.

Ako orientovať hlavy projektora?

Obe hlavy je možné otáčať horizontálne a nakláňať vertikálne, spoločne alebo jednotlivo. Nastavenie je bez náradia, plynulé.

Má projektor senzor deň/noc?

Áno, projektor je vybavený senzorom deň/noc, ktorý ho automaticky aktivuje v noci. Prah svietivosti je nastavený na 10 luxov.

Ako čistiť projektor?

Použite suchú alebo mierne vlhkú handričku. Nikdy nepoužívajte rozpúšťadlá, abrazívne prostriedky ani iné agresívne čistiace prostriedky.

Čo robiť, ak pohybový senzor nefunguje správne?

Skontrolujte, či senzor nie je namierený na zdroje tepla (klimatizácia, stromy, zvieratá). Upravte orientáciu senzora otočením horizontálne pre optimalizáciu detekcie.

NÁVOD NA OBSLUHU LUFOS 420 BRENNENSTUHL

Doba prevádzky pri 6 spinacích cykloch za noc po 10 s:

Snímac dén/noc:

Nastavitelná doba svietenia:

Rozsah snímania snímača pohybu:

Rozsah snímania sníamča pohybu:

Krytie, zivotné prostredie:

Rozsahteploty:

MARSODMS4x2:DEL

2x 240 Im

5000K

3x LR14 (C baby)

max.800dní

10lx

10-30s

180^

10m

IP44

-10°C + +45°C

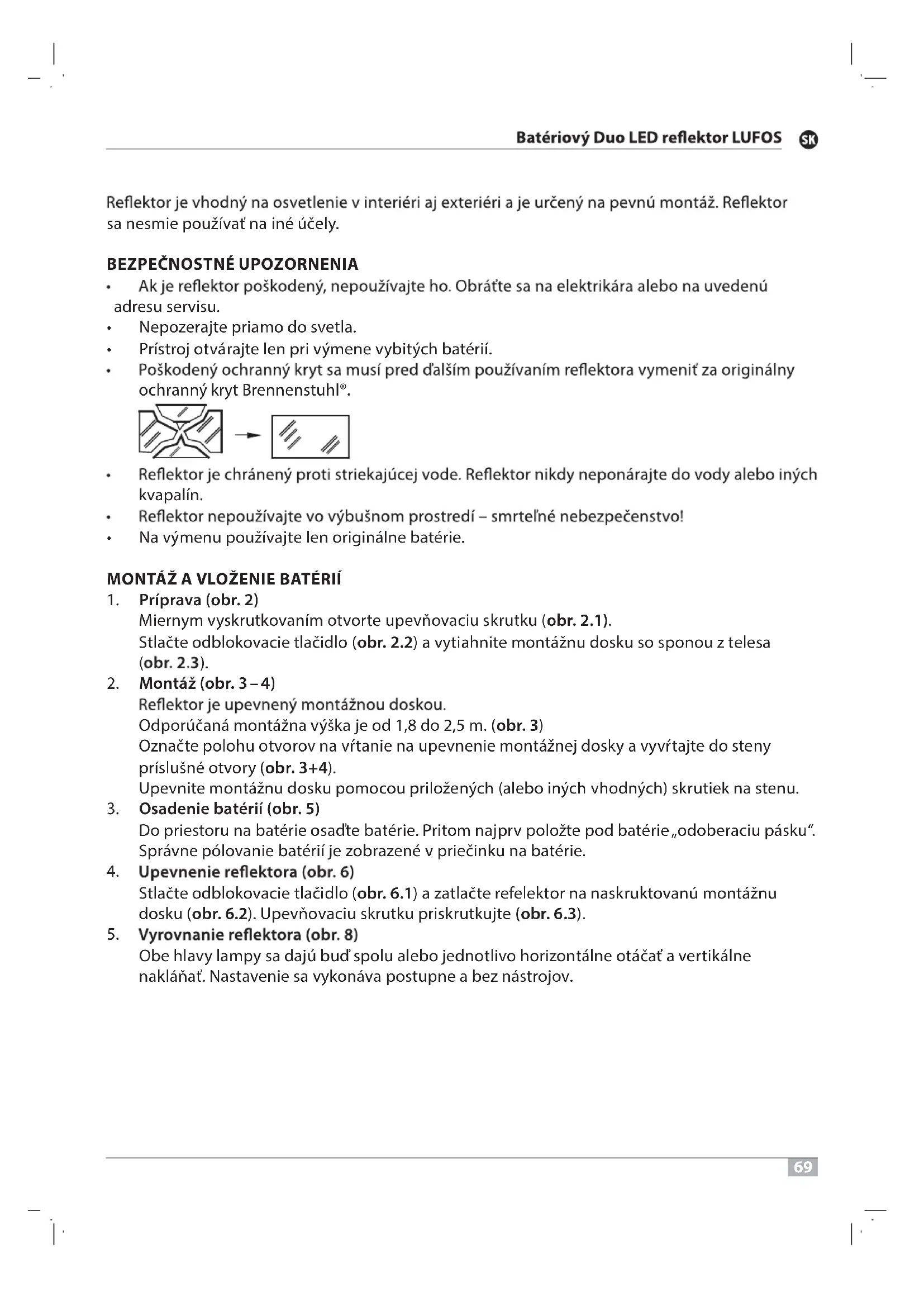

• Reflektor je chräneny proti streakajúcej vode. Reflektor nikdy neponárajte do vody alebo inych kvapalin.
  Reflektor nepoužívajte vo vybusnom prostredi - smrtné nebezpečenstvo!
• Na vymenu používajte len originálne batérié.

MONTAZ A VLOZENIE BATERII

1. Priprava (obr. 2)

Miernym vyskrutkovanim otvorte upevnovaciu skrutku (obr. 2.1).

Stlačte odblokovacie tlacidlo (obr. 2.2) a vytihnite montážnu dosku so sponou z telesa (obr. 2.3).

1. Montáz (obr. 3-4)

Oznacte polohu otvorov na vrtanie na upevnenie montaznej dosky a vyvitajte do steny prislušné otvory (obr. 3+4).

Upevnite montážnu dosku pomocou priloženych (alebo inych vhodnych) skrutiek na stenu.

1. Osadenie batérii (obr. 5)

Do priestoru na baturie osadte baturie. Pritom najprv polozte pod baturie,odoberaciu pasku". Spravne polovanie baturi je zobrazene v priecinku na baturie.

Nesmerujte snímac pohybu, podla mozností, na bazény, odtáhy vykurovacieho vzduchu, klimatizácie alebo objekty, ktoré su vystavené silnám vykyvom teploty. Vyhnite sa nasmerovaniu snímača pohybu na stromy alebo kriký, pripadne na miesta, na ktorych sa ācasto zdržiavaju domáce zviérata. Snímac pohybu sa dá otočit horizontalne smerom doprava a doláva, a tak sa moź ezminit rozsah snímania.

Pri montázi reflektora zohladnite, ze snímač pohybu reaguje najcitlivejsie na pohyby, ktoré prechádzaju priečne cz jeho pole snímania a majmenej citlivo na pohyby, ktoré smeruju priamo na reflektor.

NASTAVENIE SNÍMÁCA POHYBU (PIR)

Na snímači pohybu sa dá nastavit doba zapnutia (obr. 7). Na tento učel otáčajte hlavu snímača pohybu dovtyd, kým nebude viditelný nestavovaci regulator. Týmto regulatorom možete zvolit lubovolnú dobu zapnutia medzi cca 10 s až 30 sekundami po zaznamenani posledného pohybu. Otočením regulatora TIME v smere hodinovych ruciciek sa casový interval predlži, otočenim proti smeru hodinovych ruciciek sa casový interval skráti.

VYMENA BATERI (obr.9-13)

Ked'začne lampa blikat, musia sa vymenit batrié.

Miernym vyskrutkovanim otvorte upevnovaci skrutku (obr. 9.1). Stlačte odlbkovace tlacidlo (obr. 9.2) a vytihnite reflektor z montážnej dosky (obr. 9.3). Vytyihnite batrie pomocou „odoberacej pasky" z priečinka na batrie (obr. 10). Do priestoru na batrie osadte nové batrie. Pritom najpriv položte pod batrie „odoberaciu pasku". Správné polovanie bateri je zobrazné v priečinku na batrie (obr. 11). Stlačte odlbkovace tlacidlo (obr. 12.1) a zatlačte reftelektor na naskruktovanú montážnu dosku (obr. 12.2). Znovu dotihnite upevnovaci skrutku (obr. 12.3).

UDRZBA

Svetelný zdroj tohto reflektora sa nevymieña. Ked svetelný zdroj dosiahne koniec svojejživotnosti, musi sa vymenit celý reflektor.

CISTENIE

Nepouživajte Rozpustadla, leptavé Čistace prostriedky ani iné podobné Čistace pripravy. Na Čistenie použivajte iba suchú alebo jemne navlhčenu handru.

LIKVIDÁCIA

Elektrické pristroje nepatria do komunálneho odpadu!

Podla europskej smernice 2012/19/EU o opdade z elektrickych a elektronickych zariadeni sa musia nepouživané elektrické zariadenia zbierat separovane a odovzdat na ekologickú recykláciu. Informácie o moznostiach likvidácie nepouživanych zariadení ziskate na svojej obecnej alebo mestskaj správe.

EKOLOGICKÉ SKODY V DOSLEDKU NESPRAVNEJ LIKVIDÁCIE BATERI!

Batérié nepatria do komunálneho odpadu. Možu obsahovat Jedovat tázke kovy a musia sa likvidovat osokitne. Preto odovzdajte použité batérié v komunálnej zberni.

VYHLASENIE O ZHODE

C

Vyhlasenie o zhode je ulozené u vyrobcu.

Vyrobca
