Tuotetyyppi	Paristokäyttöinen LED-kaksivalonheitin
Valovirta	2 x 240 lm (yhteensä 480 lm)
Värilämpötila	5000 K (päivänvalo)
Virtalähde	3 paristoa LR14 (C-Baby cell)
Maksimikäyttöaika	800 päivää (50% tila, 6 sykliä/yössä 10 s)
Käyttöaika 100% tilassa	400 päivää
Hämärätunnistin	Kyllä, kynnysarvo 10 lux
Säädettävä valaistusaika	10–30 sekuntia
Havaitsemiskulma (PIR)	180°
Havaitsemisetäisyys (PIR)	10 m
Suojausluokka	IP44 (suojattu roiskevedeltä)
Lämpötila-alue	-10°C – +45°C
Suositeltava asennuskorkeus	1,8–2,5 m
Toiminnot	Kytkin AUTO 50% / AUTO 100% / OFF, PIR-liiketunnistin, päivä/yö-tunnistin
Suuntaus	Päät suunnattavissa vaakasuunnassa ja kallistettavissa pystysuunnassa, erikseen tai yhdessä
Paristojen vaihto	Käyttäjä itse (irrotusnauhan avulla)
Valonlähde	Integroitu LED, ei vaihdettava (vaihda koko valonheitin käyttöiän päätyttyä)
Huolto ja puhdistus	Puhdista kuivalla tai hieman kostealla liinalla, ilman liuottimia tai hankausaineita
Turvallisuus	Älä katso suoraan valokeilaan, älä käytä räjähdysvaarallisella alueella, älä upota veteen

Usein kysytyt kysymykset - LUFOS 420 BRENNENSTUHL

Miten LUFOS 420 -valonheitin asennetaan?

Asenna kiinnityslevy seinälle 1,8–2,5 metrin korkeuteen, napsauta valonheitin paikalleen ja kiristä kiinnitysruuvi. Suuntaa päät tarpeidesi mukaan.

Miten paristot vaihdetaan?

Löysää kiinnitysruuvia, paina vapautuspainiketta ja irrota valonheitin levystä. Poista käytetyt paristot irrotusnauhan avulla, aseta 3 LR14-paristoa (C-Baby cell) napaisuuden mukaisesti ja palauta valonheitin paikalleen.

Mikä on paristojen käyttöaika?

Maksimikäyttöaika on 800 päivää 50% tilassa (6 sykliä yössä, 10 sekuntia) ja 400 päivää 100% tilassa.

Miten tunnistimen valaistusaika säädetään?

Käännä liiketunnistimen pää päästäksesi säätimeen. Säädä aika välillä 10–30 sekuntia: käännä myötäpäivään pidentääksesi, vastapäivään lyhentääksesi.

Mitä tehdä, jos valonheitin vilkkuu?

Vilkunta kertoo paristojen olevan heikot. Vaihda paristot uusiin noudattaen vaihto-ohjeita.

Voiko valonheitintä käyttää sisällä ja ulkona?

Kyllä, valonheitin on suunniteltu sekä sisä- että ulkokäyttöön suojausluokkansa IP44 ansiosta (kestää roiskevettä). Älä koskaan upota veteen.

Miten valonheittimen päät suunnataan?

Molempia päitä voidaan suunnata vaakasuunnassa ja kallistaa pystysuunnassa, yhdessä tai erikseen. Säätö tapahtuu ilman työkaluja portaattomasti.

Onko valonheittimessä päivä/yö-tunnistin?

Kyllä, valonheitin on varustettu päivä/yö-tunnistimella, joka käynnistää sen automaattisesti yöllä. Valoisuusraja on asetettu arvoon 10 lux.

Miten valonheitin puhdistetaan?

Käytä kuivaa tai hieman kosteaa liinaa. Älä koskaan käytä liuottimia, hankausaineita tai muita voimakkaita puhdistusaineita.

Mitä tehdä, jos liiketunnistin ei toimi oikein?

Tarkista, ettei tunnistin ole suunnattu lämmönlähteisiin (ilmastointi, puut, eläimet). Säädä tunnistimen suuntaa kääntämällä sitä vaakasuunnassa havainnoinnin optimoimiseksi.

KÄYTTÖOHJE LUFOS 420 BRENNENSTUHL

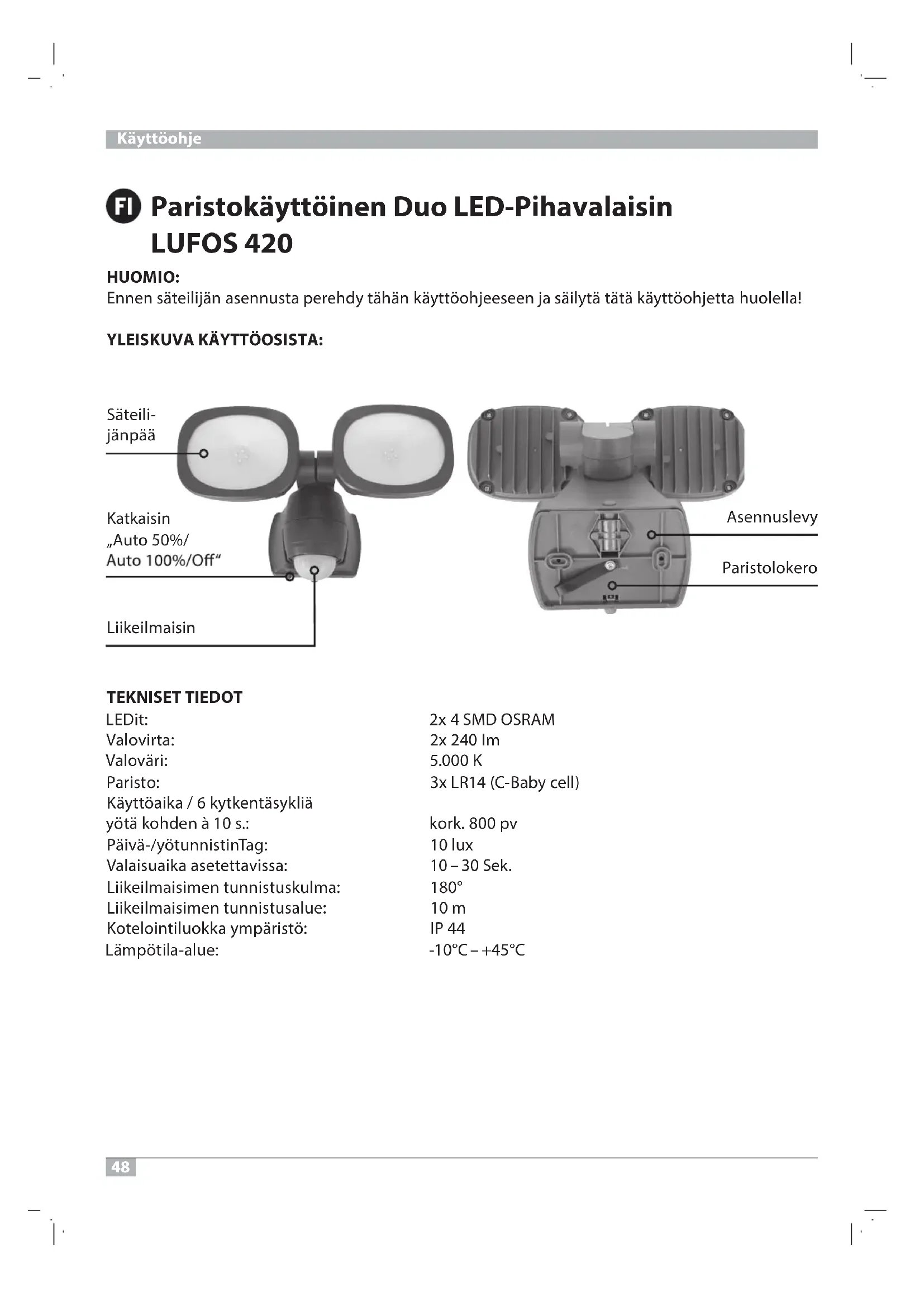

F1 Paristokäyttoinen Duo LED-Pihavalaisin LUFOS 420

HUOMIO:

Ennen sateilijän asennusta perehdy tähän käyttoohjeseen ja säilytä tatä käyttoohjetta huolella!

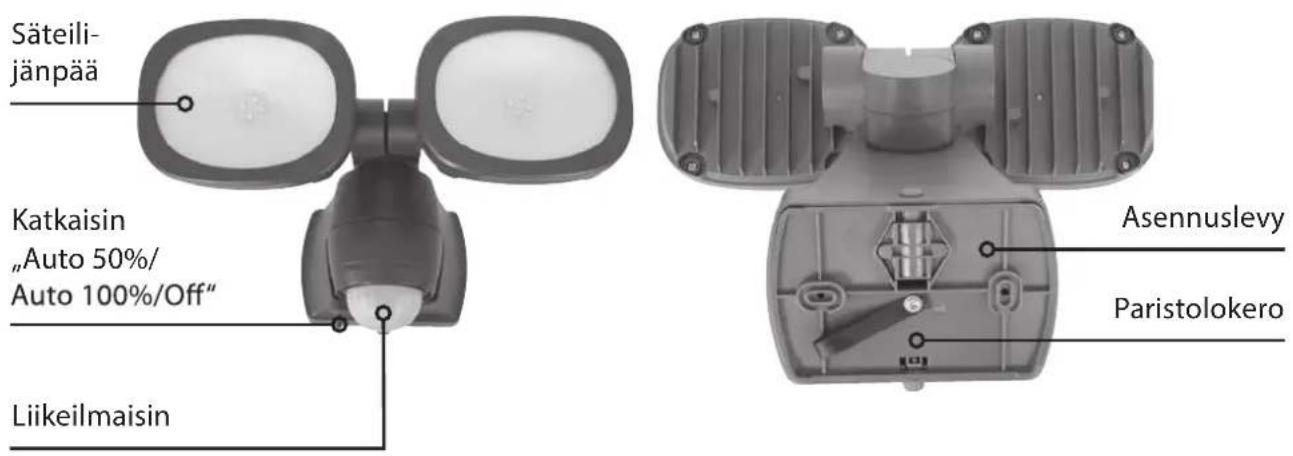

YLEISKUVA KÄYTTOOSISTA:

TEKNISET TIEDOT

LEEdit:	2x 4 SMD OSRAM
Valovirta:	2x 240 lm
Valoväri:	5.000 K
Paristo:	3x LR14 (C-Baby cell)
Käytöäika / 6 kytkentäsykliä
yöta kohden à 10 s.:	kork. 800 pv
Päivä-/yötunnistinTag:	10 lux
Valaisuaika asetettavissa:	10-30 Sek.
Liikeilmaisimen tunnistuskulma:	180°
Liikeilmaisimen tunnistusalue:	10 m
Kotelointiluokka ympäristö:	IP 44
Lämpötila-alue:	-10°C - +45°C

Tämä paristo sopii valaistukseen sekä sisä- että ulkotiloihin ja se asennetaan kiinteästi. Sateilijää ei saa käyttaa muihin tarkoituksiin.

TURVAOHJEET

• Älä käytä vaurioitunutta sateilijä. Känny sahköalan ammattilaisen puoleen tai ota yhteyttä huolto-osoitteseen.
• Älä katso suoraan kohti valoa.
• Avaa laite vain paristojen vaihdon yhteydessä.
  Rikkoutunut suojakansi pitää korvata ennen sateilijän uudelleen käyttoönottoa Brennenstuhl®:in alkuperäisellä suojakannella.

Sateilija on suojattu roiskevettä vastaan. Alä koskaan upota sateilijaa veteen tai muuhun nesteeseen.
- Älä käytä sateilijää rajähydysalttiissa ympäristössa - hengenvaara!
Käytä vaihdossa vain laadukkaita paristoja.

ASENNUS JA PARISTOJEN ASEENNUS

1. Valmistelu: (kuva 2)

Avaa kiinnitysruuvi (kuva 2.1) kiertamalla sitä kevyesti auki.

Paina avausnuppia (kuva 2.2) ja vedä asennuslevy liuskan avulla ulos kotelosta (kuva 2.3).

1. Asennus: (Abb. 3-4)

Sateilija kiinnitetäan asennuslevyn kanssa.

Suositeltava asennuskorkeus on valillä 1,8 ja 2,5 m. (kuva 3)

Merkitse asennuslevyn porausreikien paikat ja poraa reliat seinaan (kuva 3+4).

Kiinnitä asennuslevy oheisilla (tai muilla sopivilla) ruuveilla seinaan.

1. Varustelu paristoilla (kuva 5)

Varustele paristolokero paristoilla. Aseta tata varten "poistoliuska" paristojen alle. Paristojen oikeanlainen napaisuus on merkitty paristolokeroon.

1. Sateilijän kiinnitys (kuva 6)

Paina avausnuppia (kuva 6.1) ja paina sateilijäa ruuvattua asennuslevyä vasten (kuva 6.2). Kierrä kiinnitysruuvi (kuva 6.3) kireälle.

1. Sateilijan kohdistus (kuva 8)

Molempia kohdevalon païta voidaan kaantaa vaakasuorassa tai taivuttaa pystysuorassa erikseen tai yhdessä. Sàto tapahtuu portaattomasti ja ilman tyokaluja.

TOIMINNANKUVAUS

Painikkeella "AUTO 50% / AUTO 100% / OFF" voidaan valita 50-prosenttinen tai 100-prosenttinen valaisuteho tai sammuttaa valaisin kokonaan (kuva 8). Nain akun käytöikä voi kasvaa 400 paivästa (100% valaistus) 800 paivään (50% valaistus).

Sateilija on varustetu paiv-/yo- ja infrapunatunnistimella. Paiv-/yotunnistin aktivoi sateilijan. Sateilija kytkeytyy automaattisesti paalle, kun infrapunatunnistin havaitsee liikettaymparistossa.

Alä kohdista liikeilmaisinta mahdollisuuksien mukaan uima-altaaseen, kuumanilman poistokana-vaan, ilmastointilaitteeseen tai kohtesiin, jotka on altistetu huomattaville lampötilanvaihteluille. Välta kohdistamatta liikeilmaisinta puihin ja pusikoihin tai paikkoihin, jossa lemmikkieläimet vihtyvat. Liikeilmaisinta voidaan kaantaa vaakasuorassa oikealle ja vasemmalle ja tunnistusaluetta voidaan siis muuttaa nain.

Huomaa sateilijän kiinnityksen yhteydessä, etta liikeilmaisin reagoi herkimmin liikkeisiin, jotka lapäisevat sen tunnistuskentän poikittain ja vähiten liikkeisiin, jotka on suunnattu suoraan laitetta kohden.

LIKEILMAISIMEN (PIR) SÄTÖ

Kytkentaaika voidaan saatäa likeilmaisimesta (kuva 7). Kännä tata varten liikeilmaisimen paata niin pitkalle, kunnes saadin tulee nakyviin. Tämän saatimen avulla voit valita toivomasi kytkentaajan 10 ja 30 sekunnin valiltä sen jäldeen, kun viimeinen liike tunnistettiin. Kaantamalla TIME-ajastinta myotapäiväan aikaväli pitenee ja vastapäiväan kaantamalla se lyhenee.

Paristojen vaihto (kuva 9-13)

Paristot on vaihettava, kun lamppu alkaa vilkkua.

Avaa kiinnitysruuvi (kuva 9.1) kiertamalla sita kevyesti auki. Paina avausnuppia (kuva 9.2) ja vedä sateilija irti asennuslevysta (kuva 9.3). Vedä paristo ulos "poistoliuskan" avulla paristolokerosta (kuva 10). Varustele paristolokero uusilla paristoilla. Aseta tatä varten "poistoliuska" paristojen alle. Paristojen oikeanlainen napaisuus on merkitty paristolokeroon (kuva 11). Paina avausnuppia (kuva 12.1) ja paina sateiljää ruuvattua asennuslevyä vasten (kuva 12.2). Kierrä kiinnitysruuvi (kuva 12.3) taas kireälle.

HUOLTO

Tämän sateilijän valolahdettä ei voi korvata. Kun valolähde on saavuttanut lopullisen elinikänsä, kokoo sateilija on korvattava.

PUHDISTUS

Alä käytä liuotinaineita, syövytäviä puhdistusaineita tms. Käytä puhdistukseen vain kuivaa tai hieman kostutettua liinaa.

HAVITTÄMINEN

Havitta sahkolaitteet ymparistoystavlliseti!

Sähkölaitteia ei saa havittä kotitalousjäteiden mukana!

Tuote on lajiteltava ja sen osat on kierratettäv ympäristöystävällisesti europpalaisen sahkö- ja elektroniikkalaitteita koskevan direktivin 2012/19/EU ja mukaisesti.

Havitettävän laitteen havittamismahdollisuksista saa tietoa kaupungin tai kunnan hallintoelimistä.

PARISTOJEN VÄRÄNLAINEN HÄVITTÄMINEN AIHEUTTAA YMPÄRISTÖONGELMIA!

Sähkölatteita ei saa havittä kotitalousjatteiden mukana. Ne voivat sisälta myrkyllisiä raskasmetalleja ja ne lasketaan se vuoksi ongelmajatteiks. Toimita sen vuoksi käytetetyt paristot kunnalliseen kierrätykseen.

VAATIMUSTENMUKAISUUSVAKUUTUS

Vaatimustenmukaisuusvakuutuksen saa pyydettaessa valmistajalta.

Valmistaja
